Πώς η πίεση λειτουργίας επηρεάζει τον σχεδιασμό του υδραυλικού κυλίνδρου;

Raydafon Technology Group Co., Limitedέχει περάσει δύο δεκαετίες για να βελτιώσει τη σχέση μεταξύ πίεσης και απόδοσης κυλίνδρων. Η πίεση λειτουργίας δεν είναι απλώς ένας αριθμός σε ένα φύλλο προδιαγραφών — είναι η κύρια δύναμη που υπαγορεύει την επιλογή υλικού, το πάχος του τοιχώματος, την αρχιτεκτονική στεγανοποίησης και ακόμη και την επεξεργασία της επιφάνειας της ράβδου. Όταν ένας υδραυλικός κύλινδρος αντιμετωπίζει υψηλότερη πίεση, κάθε εξάρτημα πρέπει να επανασχεδιαστεί ώστε να συγκρατεί αυτή τη δύναμη με ασφάλεια και αποτελεσματικότητα. Οι μηχανικοί μας λένε συχνά ότι η πίεση καθορίζει την προσωπικότητα ενός υδραυλικού κυλίνδρου: τα συστήματα χαμηλής πίεσης δίνουν προτεραιότητα στο κόστος, ενώ τα σχέδια υψηλής πίεσης απαιτούν μεταλλουργική τεχνογνωσία και ανοχές σε επίπεδο micron.

Πρακτικά, το ερώτημα "Πώς επηρεάζει η πίεση λειτουργίας τον σχεδιασμό του υδραυλικού κυλίνδρου;" απαντάται εξετάζοντας την κατανομή του στρες, τη διάρκεια ζωής της κόπωσης και τη δυναμική των υγρών. Για παράδειγμα, ένας κύλινδρος με ονομαστική πίεση 250 bar απαιτεί κάννη με σημαντικά υψηλότερη αντοχή διαρροής σε σύγκριση με μια έκδοση 100 bar. Το εργοστάσιό μας στοRaydafon χρησιμοποιεί ανάλυση πεπερασμένων στοιχείων για τη χαρτογράφηση των καυτών σημείων πίεσης. Σε αυτό το άρθρο θα περιηγηθούμε στις ακριβείς παραμέτρους, τους πίνακες υλικών και τη λογική της μηχανικής που συνδέουν την πίεση λειτουργίας με ένα στιβαρόυδραυλικός κύλινδροςσχέδιο. Θα μοιραστούμε επίσης πραγματικές λίστες σχετικά με τον τρόπο με τον οποίο η ομάδα μας προσαρμόζει τους κυλίνδρους για εφαρμογές εξόρυξης, υπεράκτιες και κινητές συσκευές.

Γιατί η πίεση λειτουργίας υπαγορεύει την επιλογή υλικού για έναν υδραυλικό κύλινδρο;

Το υλικό ενός υδραυλικού κυλίνδρου είναι η πρώτη γραμμή άμυνας ενάντια στις τεράστιες δυνάμεις που δημιουργούνται από το υπό πίεση υγρό. Όταν η πίεση λειτουργίας αυξάνεται, η τάση στην κάννη του κυλίνδρου (τάση στεφάνης) και στα ακραία πώματα αυξάνεται γραμμικά. Για έναν κύλινδρο με εσωτερική διάμετρο 100 mm, η αύξηση της πίεσης από 160 bar στα 320 bar διπλασιάζει τη δύναμη που προσπαθεί να σκάσει την κάννη. Επομένως, το εργοστάσιό μας προμηθεύει μόνο υψηλής ποιότητας χάλυβες όπως E355 ή 27SiMn για σειρές μέσης πίεσης, ενώ για ακραίες πιέσεις (πάνω από 400 bar) κινούμαστε σε κράματα χρωμίου-μολυβδαινίου όπως 4140 ή 4340, θερμικά επεξεργασμένα για να επιτύχουμε αντοχές απόδοσης άνω των 750 MPa.

Βασικές ιδιότητες υλικού που επηρεάζονται από την πίεση

• Αντοχή σε εφελκυσμό:Η ελάχιστη αντοχή διαρροής πρέπει να υπερβαίνει την τάση που προκαλείται από τη μέγιστη πίεση λειτουργίας, λαμβάνοντας υπόψη έναν παράγοντα ασφαλείας (συνήθως 2,5:1 έως 4:1).
• Συγκολλησιμότητα:Οι χάλυβες υψηλής αντοχής συχνά χρειάζονται προθέρμανση και επεξεργασία μετά τη συγκόλληση για την αποφυγή ρωγμών — κρίσιμο για τη διατήρηση της πίεσης.
• Σκληρότητα:Για πιέσεις άνω των 300 bar, η εσωτερική επιφάνεια μπορεί να απαιτεί επαγωγική σκλήρυνση για να αντισταθεί στη μικροσυγκόλληση από ρύπους.
• Αντοχή στην κόπωση:Οι κύκλοι πίεσης προκαλούν προοδευτική βλάβη. υλικά με δομή λεπτού κόκκου (όπως αυτά που χρησιμοποιούνται από την Raydafon Technology Group Co., Limited) αντιστέκονται στην εκκίνηση ρωγμών.

Η ομάδα σχεδιασμού μας χρησιμοποιεί τον παρακάτω πίνακα ως γρήγορη αναφορά κατά την αρχική φάση της προσφοράς. Δείχνει πώς η πίεση λειτουργίας μετατοπίζει την κατηγορία υλικού για έναν τυπικό υδραυλικό κύλινδρο οπών 80 mm.

Πέρα από την κάννη, εξελίσσεται και το υλικό της ράβδου του εμβόλου. Για έναν υδραυλικό κύλινδρο υψηλής πίεσης, το εργοστάσιό μας χρησιμοποιεί επαγωγικά σκληρυμένο 1045 ή ανοξείδωτο χάλυβα 17-4PH για να αντιστέκεται στη χάραξη υπό αυξημένη πίεση ράβδου. Το 2024, η Raydafon Technology Group Co., Limited παρουσίασε έναν αποκλειστικό μικροκράμα χάλυβα για κυλίνδρους που λειτουργούν συνεχώς στα 350 bar σε εφαρμογές για κινητές συσκευές. Αυτή η αλλαγή αύξησε τη διάρκεια ζωής της κόπωσης κατά 40% διατηρώντας παράλληλα τη δυνατότητα επεξεργασίας. Συνοψίζοντας, το ερώτημα "γιατί υλικό;" απαντάται άμεσα από την πίεση: περισσότερη πίεση απαιτεί ισχυρότερα, σκληρότερα και πιο ανθεκτικά στην κόπωση κράματα. Χωρίς το κατάλληλο υλικό, ένας κύλινδρος είτε θα υποχωρούσε είτε θα έσπασε καταστροφικά.

Πώς να υπολογίσετε το πάχος του τοίχου με βάση την πίεση λειτουργίας;

Ο υπολογισμός του πάχους του τοιχώματος είναι ένα θεμελιώδες βήμα στον σχεδιασμό υδραυλικών κυλίνδρων, που καθοδηγείται άμεσα από την πίεση λειτουργίας. Η κλασική φόρμουλα που χρησιμοποιείται στο μηχανολογικό μας τμήμα βασίζεται στην εξίσωση Lame για κυλίνδρους με παχύ τοίχωμα. Ωστόσο, για πρακτικό σχεδιασμό, χρησιμοποιούμε μια απλοποιημένη έκδοση:t = (P × D) / (2 × σ_επιτρέπεται)όπου P είναι πίεση, D είναι διάμετρος οπής και σ_επιτρέπεται η επιτρεπόμενη τάση του υλικού (αντοχή διαρροής / συντελεστής ασφάλειας). Αλλά αυτό είναι μόνο το σημείο εκκίνησης.

Στη Raydafon Technology Group Co., Limited, εφαρμόζουμε πάντα πρόσθετους δυναμικούς παράγοντες, επειδή η πίεση σπάνια είναι στατική. Οι πιέσεις κρούσης (ακίδες πίεσης) μπορεί να είναι 1,5 φορές την ονομαστική πίεση λειτουργίας. Επομένως, τα σχέδια υδραυλικών κυλίνδρων μας ενσωματώνουν:

• Ελάχιστοι υπολογισμοί τοίχου με βάση την πίεση αιχμής, όχι την ονομαστική.Για παράδειγμα, ένα σύστημα που λειτουργεί στα 250 bar με αιχμές έως και 400 bar μας αναγκάζει να σχεδιάσουμε για 400 bar και μετά να μειώσουμε τον ρυθμό για κυκλική ζωή.
• Αυξήσεις εξωτερικής διαμέτρου:Τα τυπικά μεγέθη έχουν συχνά διακριτά βήματα OD. Το εργοστάσιό μας επιλέγει τον επόμενο μεγαλύτερο τυπικό σωλήνα εάν το υπολογισμένο τοίχωμα υπερβαίνει το 90% ενός τυπικού μεγέθους, εξασφαλίζοντας περιθώριο ασφαλείας.
• Πάχος τελικού καλύμματος:Η πίεση δρα και στα καπάκια. χρησιμοποιούμε FEA για να προσδιορίσουμε τα σχέδια μπουλονιών και το πάχος του καλύμματος, συχνά 20-30% παχύτερο από το βαρέλι για υψηλή πίεση
•


Βήμα προς βήμα προσέγγιση μέσα στο εργοστάσιό μας

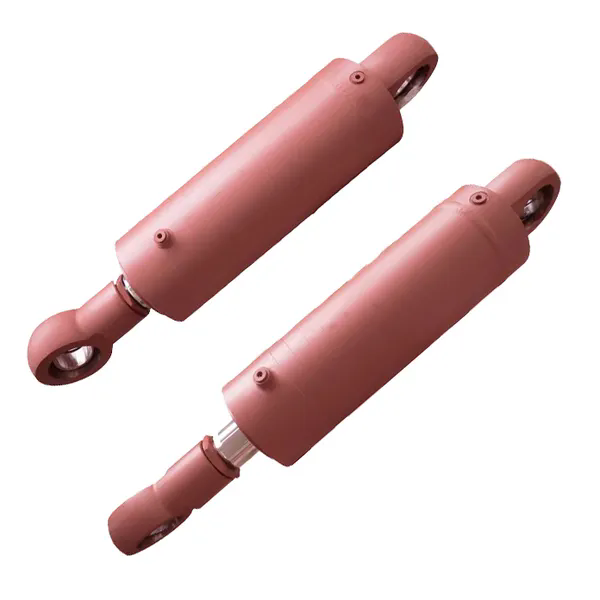

Όπως μπορείτε να δείτε, η πίεση λειτουργίας ενεργοποιεί μια αλυσίδα υπολογισμών που περιλαμβάνουν δυναμική φόρτιση, ανοχή κατασκευής και ακόμη και παραμόρφωση θερμικής επεξεργασίας. Το εργοστάσιό μας παρέδωσε πρόσφατα μια σειρά απόυδραυλικοί κύλινδροιγια πρέσα 500 bar. το πάχος του τοιχώματος ξεπέρασε τα 35 mm για μια οπή 160 mm, χρησιμοποιώντας σφυρήλατο 4340. Στην περίπτωση αυτή, κάθε χιλιοστό δικαιολογήθηκε από την ανάλυση Lame και επαληθεύτηκε με δοκιμή υπερήχων. Η ουσία: η υψηλότερη πίεση αναγκάζει τους παχύτερους τοίχους, αλλά ο έξυπνος σχεδιασμός λαμβάνει επίσης υπόψη τη βελτιστοποίηση του βάρους και του κόστους. Η Raydafon Technology Group Co., Limited εξισορροπεί συνεχώς αυτούς τους παράγοντες για να παράγει συμπαγείς αλλά ανθεκτικούς κυλίνδρους.

Ποιες τεχνολογίες στεγανοποίησης απαιτούνται για υψηλή πίεση λειτουργίας;

Οι σφραγίδες είναι τα πιο ευαίσθητα αλλά κρίσιμα εξαρτήματα όταν αυξάνεται η πίεση. Ένας υδραυλικός κύλινδρος βασίζεται σε στεγανοποιήσεις για να περιέχει υγρό χωρίς διαρροές, ακόμη και υπό ακραία πίεση και θερμοκρασία. Σε χαμηλές πιέσεις (κάτω από 100 bar), μπορεί να αρκούν απλοί δακτύλιοι νιτριλίου με εφεδρικά. Αλλά καθώς η πίεση λειτουργίας ανεβαίνει, η εξώθηση γίνεται η κύρια απειλή. Το υλικό σφράγισης πρέπει να είναι αρκετά σκληρό για να ανθίσταται στην εξώθηση με διάκενο, αλλά αρκετά εύκαμπτο για να διατηρεί την επαφή. Οι μηχανικοί μας στην Raydafon Technology Group Co., Limited χρησιμοποιούν ενώσεις πολυουρεθάνης (PU) και PTFE για πιέσεις πέραν των 250 bar.

Κριτήρια επιλογής στυπιοθλίπτων με βάση την πίεση

• Έλεγχος κενού εξώθησης:Η υψηλότερη πίεση ανοίγει μικροσκοπικά κενά μεταξύ των μεταλλικών μερών. Για έναν υδραυλικό κύλινδρο 400 bar, καθορίζουμε δακτυλίους κατά της εξώθησης (εφεδρικοί δακτύλιοι) από PEEK ή μπρούτζο.
• Τριβή και φθορά:Η υψηλή πίεση αυξάνει την ενεργοποίηση της στεγανοποίησης. Ειδικές επιστρώσεις χαμηλής τριβής όπως ο μπρούτζος PTFE εφαρμόζονται στα στεγανοποιητικά εμβόλων για να αποφευχθεί η ολίσθηση.
• Αύξηση θερμοκρασίας:Η πίεση προκαλεί θερμότητα. Το εργοστάσιό μας επιλέγει τσιμούχες με ονομαστική συνεχή λειτουργία στους 120°C, χρησιμοποιώντας HNBR ή FKM εάν η θερμοκρασία λαδιού είναι υψηλή.
• U-cup έναντι στεγανοποίησης εμβόλου:Για πιέσεις άνω των 300 bar, χρησιμοποιούμε συχνά έναν συνδυασμό κούπας U που ενεργοποιείται με πίεση και δακτυλίου φθοράς για την καθοδήγηση του εμβόλου.

Στον παρακάτω πίνακα, συνοψίζουμε τις τυπικές διατάξεις στεγανοποίησης που χρησιμοποιούνται από την ομάδα σχεδιασμού μας, που σχετίζονται άμεσα με τα εύρη πίεσης λειτουργίας:

Επιπλέον, το φινίρισμα της επιφάνειας γίνεται κρίσιμο υπό υψηλή πίεση. Το εργοστάσιό μας απαιτεί φινίρισμα ράβδου 0,2 μm Ra για να επιβιώσουν οι σφραγίδες στα 400 bar. Εφαρμόζουμε επίσης επιχρωμίωση ή νιτρίωση για μείωση της τριβής. Για ένα πρόσφατο έργο στην Raydafon Technology Group Co., Limited, αναπτύξαμε μια διάταξη σφράγισης σε συνδυασμό για έναν υδραυλικό κύλινδρο 500 bar που χρησιμοποιείται σε υπεράκτιους εντατήρες. περιλάμβανε τέσσερις εφεδρικούς δακτυλίους και ένα αυλάκι ανακούφισης πίεσης. Χωρίς αυτήν την αποκλειστική προσέγγιση, η σφράγιση θα εξωθούσε σε δευτερόλεπτα. Έτσι, η πίεση λειτουργίας υπαγορεύει άμεσα όχι μόνο το υλικό αλλά ολόκληρη την αρχιτεκτονική του συστήματος στεγανοποίησης, εξασφαλίζοντας απόδοση χωρίς διαρροές σε εκατομμύρια κύκλους.

Περίληψη: Η πίεση ως κύρια μεταβλητή στο σχεδιασμό υδραυλικών κυλίνδρων

Η πίεση λειτουργίας είναι ο μοναδικός παράγοντας με τη μεγαλύτερη επιρροή στο σχεδιασμό του υδραυλικού κυλίνδρου. Από την επιλογή κραματοποιημένων χάλυβων υψηλής αντοχής μέχρι τον ακριβή υπολογισμό του πάχους του τοιχώματος χρησιμοποιώντας τη θεωρία Lame και από την επιλογή στεγανοποιήσεων PTFE πολλαπλών συστατικών έως την ανάλυση κόπωσης των ακραίων καλυμμάτων — κάθε απόφαση προκύπτει από το ερώτημα "πόσο bar;". Στη Raydafon Technology Group Co., Limited, έχουμε κατασκευάσει κυλίνδρους για πιέσεις που κυμαίνονται από 50 bar έως 700 bar και κάθε έργο επιβεβαιώνει ότι η παράβλεψη των επιδράσεων πίεσης οδηγεί σε αστοχία. Σεβόμενοι την πίεση μέσω στιβαρών υλικών, την έξυπνη διαστασιολόγηση του τοίχου και την προηγμένη στεγανοποίηση, παρέχουμε υδραυλικούς κυλίνδρους που είναι ασφαλείς και αποτελεσματικοί. Το εργοστάσιό μας ενσωματώνει δεδομένα πίεσης σε κάθε μοντέλο CAD και σε κάθε ποιοτικό έλεγχο, διασφαλίζοντας ότι το τελικό προϊόν αντέχει στις πραγματικές συνθήκες. Στη Raydafon Technology Group Co., Limited, κάθε υδραυλικός κύλινδρος που κατασκευάζουμε αφηγείται την ιστορία της πίεσης που κυριαρχεί. Είτε χρειάζεστε έναν κύλινδρο βαρέως τύπου για εξόρυξη είτε μια συμπαγή μονάδα για βιομηχανικό αυτοματισμό, η ομάδα μας είναι έτοιμη να σας υποστηρίξει με 20 χρόνια γνώσης.Επικοινωνήστε με το εργοστάσιό μας σήμερα.
