Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / ΥΔΡΑΥΛΙΚΗ ΔΙΕΥΘΥΝΣΗ

Κατασκευαστής υδραυλικού κυλίνδρου περονοφόρου για προμήθεια OEM, αντικατάσταση μετά την αγορά και επιτόπια επισκευή

Η Raydafon παράγει υδραυλικούς κυλίνδρους περονοφόρων για ηλεκτρικά περονοφόρα ανυψωτικά, περονοφόρα εσωτερικής καύσης, στοίβες και εξοπλισμό αποθήκης. Κάθε μονάδα είναι κατασκευασμένη με επιβεβαιωμένη οπή, διαδρομή, διάμετρο ράβδου και στυλ άκρου σύνδεσης, και στη συνέχεια υποβάλλεται σε δοκιμή πίεσης πριν φύγει από τη γραμμή συναρμολόγησης, ώστε να μπορεί να πάει κατευθείαν στο φορτηγό χωρίς ρύθμιση.

Προμηθεύουμε εργοστάσια ολόκληρων μηχανημάτων, ολοκληρωτές υδραυλικών συστημάτων, τοπικούς αντιπροσώπους ανταλλακτικών και μονάδες σέρβις υπεύθυνες για τον τερματικό εξοπλισμό. Οι κύλινδροι εξάγονται στην Ευρώπη, τη Νοτιοανατολική Ασία και τη Νότια Αμερική, καλύπτοντας τόσο τον αρχικό εξοπλισμό όσο και τη ζήτηση αντικατάστασης μετά την αγορά.

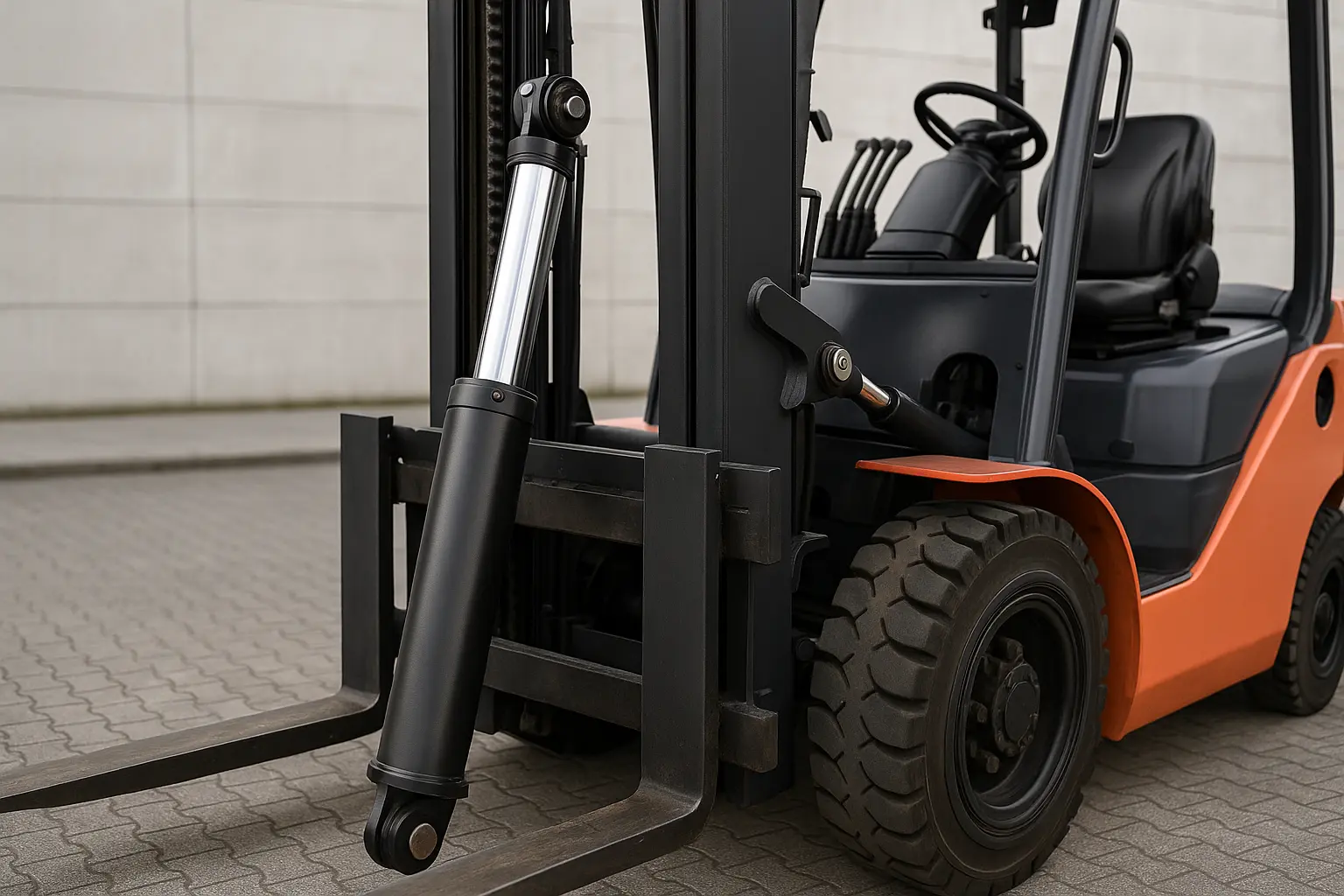

Forklift hydraulic cylinder manufactured by Raydafon
Οι υδραυλικοί κύλινδροι περονοφόρων ανυψωτικών οχημάτων παράγονται με διαστάσεις κλειδιού με μηχανική CNC, σφραγίζονται με ελεγχόμενη διαδικασία και στη συνέχεια δοκιμάζονται υπό πίεση πριν από την αποστολή.
1,5–18 tΚάλυψη χωρητικότητας περονοφόρων
7–14 MPaΕύρος πίεσης εργασίας
Ανύψωση / ΚλίσηΤυπικοί τύποι συναρτήσεων
CNCΈλεγχος βασικών διαστάσεων
OEM / ODMΠροσαρμογή βάσει σχεδίου
01

Τροφοδοσία υδραυλικού κυλίνδρου περονοφόρου για μηχανισμούς κλίσης, ανύψωσης και πλευρικής μετατόπισης

Οι διαφορετικές λειτουργίες περονοφόρου ανυψωτικού οχήματος θέτουν διαφορετικές απαιτήσεις στον κύλινδρο. Ο κύλινδρος κλίσης, ο κύλινδρος ανύψωσης και ο κύλινδρος πλευρικής αλλαγής ταχυτήτων δεν είναι εναλλάξιμοι — ο καθένας χρειάζεται τη δική του οπή, διαδρομή, αναλογία ράβδου και γεωμετρία στερέωσης για να ταιριάζει στον ιστό και το φορείο που λειτουργεί.

  • Κύλινδροι κλίσης για πιρούνια και έλεγχο γωνίας ιστού
  • Κύλινδροι ανύψωσης για ανύψωση και κατέβασμα ιστού
  • Κύλινδροι μηχανισμού πλευρικής μετατόπισης
  • Υδραυλικά πακέτα ηλεκτρικών περονοφόρων
  • Κύλινδροι περονοφόρου ανυψωτικού οχήματος εσωτερικής καύσης
  • Στοίβες και εξοπλισμός χειρισμού αποθήκης
  • Προσαρμοσμένη οπή και εγκεφαλικό επεισόδιο στο σχέδιο
  • Αντικατάσταση για υπάρχοντες αριθμούς ανταλλακτικών

Τι καθορίζει τον σωστό κύλινδρο

  • ΧωρητικότηταΤα περονοφόρα ανυψωτικά 1,5 έως 18 t χρειάζονται υλικώς διαφορετικά μεγέθη οπών και πάχη τοιχώματος.
  • ΛειτουργίαΤα καθήκοντα κλίσης, ανύψωσης και πλευρικής μετατόπισης παράγουν διαφορετικές κατευθύνσεις φορτίου και κύκλους λειτουργίας.
  • ΒάσηΟι μπροστινές και πίσω συνδέσεις πείρου, φλάντζας ή σχισμής πρέπει να ταιριάζουν με τον ιστό και το πλαίσιο.
  • ΠεριβάλλοΗ σκόνη, η υγρασία και η συχνή λειτουργία απαιτούν το κατάλληλο φινίρισμα ράβδου και ποιότητα στεγανοποίησης.

Τα βασικά εξαρτήματα είναι κατασκευασμένα από κράμα χάλυβα υψηλής αντοχής, με την επιφάνεια της ράβδου επιμεταλλωμένη ή σκληρό χρώμιο για αντοχή στη διάβρωση και τη φθορά. Το αποτέλεσμα είναι ομαλή κίνηση, γρήγορη απόκριση και σταθερή στεγανοποίηση υπό συχνή καθημερινή λειτουργία, όχι μόνο κατά την πρώτη εβδομάδα μετά την εγκατάσταση.

02

Πώς να ξαναχτίσετε έναν υδραυλικό κύλινδρο περονοφόρου

Η ανακατασκευή ενός υδραυλικού κυλίνδρου ενός περονοφόρου ανυψωτικού δεν είναι απλώς θέμα ξεβιδώματος του ακραίου καπακιού και αντικατάστασης του ελαστικού δακτυλίου. Η διαδικασία έχει πέντε στάδια και το καθένα έχει σημασία — παραλείψτε ένα βήμα και η μονάδα θα παρουσιάσει ξανά διαρροή εντός ημερών από την επιστροφή της σε λειτουργία.

  1. Αποσυμπιέστε και αφαιρέστε τον κύλινδρο Απελευθερώστε την πίεση του συστήματος, αποσυνδέστε τις υδραυλικές γραμμές και αφαιρέστε τον κύλινδρο από το μεταφορέα διαδρόμου. Χαλαρώστε τα μπουλόνια του ακραίου καλύμματος με ένα κλειδί και τραβήξτε το συγκρότημα της ράβδου του εμβόλου προς τα έξω αργά, προσέχοντας να μην γρατσουνίσετε την οπή του κυλίνδρου. Αν έχει πολύ λάδι μέσα, στραγγίστε και καθαρίστε πριν συνεχίσετε.
  2. Επιθεωρήστε κάθε εξάρτημα που αφαιρέσατε Ελέγξτε ένα προς ένα το έμβολο, τη ράβδο και τους στεγανοποιητικούς δακτυλίους για παραμόρφωση, φθορά, απώλεια άκρων ή σκουριά. Ένα μόνο σημάδι φθοράς μπορεί να είναι η πηγή της διαρροής, επομένως μην παραλείψετε τη στενή επιθεώρηση.
  3. Αντικαταστήστε όλες τις παλιές ή κατεστραμμένες σφραγίδες Επιβεβαιώστε τις προδιαγραφές πριν την τοποθέτηση. Ορισμένοι κύλινδροι χρησιμοποιούν συνδυασμένες στεγανοποιήσεις και η τοποθέτησή τους σε λάθος προσανατολισμό θα προκαλέσει άμεση βλάβη, ανεξάρτητα από το πόσο καλά έχει γίνει η υπόλοιπη ανακατασκευή.
  4. Συναρμολογήστε ξανά με την αρχική σειρά Τοποθετήστε απαλά τη ράβδο του εμβόλου και κρατήστε τον κεντρικό άξονα ευθυγραμμισμένο παντού. Εάν η ράβδος δεν είναι σωστά κεντραρισμένη, ακόμη και ένας σωστά ανακατασκευασμένος κύλινδρος θα διαρρεύσει μέσα σε λίγες ημέρες από τη λειτουργία.
  5. Δοκιμή πίεσης πριν την επανατοποθέτηση Τοποθετήστε τον συναρμολογημένο κύλινδρο σε εξοπλισμό δοκιμής πίεσης και ελέγξτε για εσωτερική διαρροή ή εμπλοκή. Μόνο αφού περάσει η δοκιμή θα πρέπει να εγκατασταθεί ξανά στο περονοφόρο ανυψωτικό.

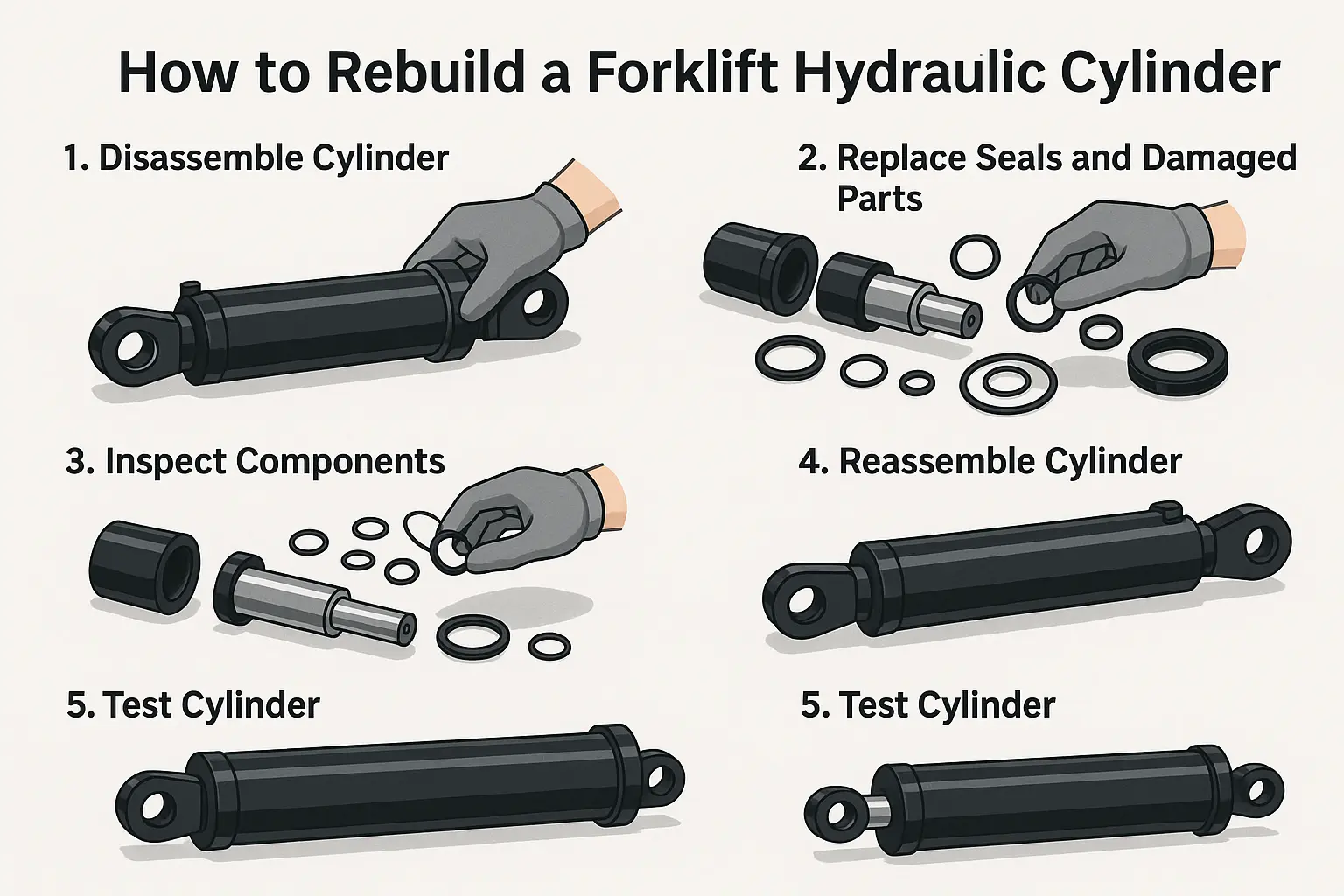

Forklift hydraulic cylinder rebuild process
Η επιθεώρηση, η αντικατάσταση της στεγανοποίησης και η σωστή επανασυναρμολόγηση ευθύνονται για την μεγαλύτερη επιτυχία της ανακατασκευής — η δοκιμή πίεσης το επιβεβαιώνει.

Όταν η ανοικοδόμηση δεν αξίζει τον κόπο

Εάν η ράβδος του εμβόλου είναι λυγισμένη ή η οπή του κυλίνδρου είναι σοβαρά χαραγμένη, η ανακατασκευή δεν θα κρατήσει. Η αντικατάσταση είναι η πιο οικονομική διαδρομή. Η Raydafon προμηθεύει υδραυλικούς κυλίνδρους και ανταλλακτικά ανυψωτικών πλήρους εμβέλειας, καθώς και κιτ επισκευής κατόπιν αιτήματος — κατάλληλα για επισκευαστές περονοφόρων ανυψωτικών οχημάτων και μηχανικούς εξοπλισμού που πρέπει να επαναφέρουν ένα φορτηγό σε λειτουργία την ίδια μέρα.

03

Πώς να αφαιρέσετε έναν υδραυλικό κύλινδρο από ένα περονοφόρο ανυψωτικό

Η ακολουθία αφαίρεσης και οι λεπτομέρειες χειρισμού καθορίζουν εάν η εργασία διαρκεί είκοσι λεπτά ή αν προκαλεί ζημιά στα γύρω εξαρτήματα. Τα τέσσερα παρακάτω στάδια είναι η τυπική διαδικασία που ακολουθούν οι συνεργάτες σέρβις μας.

Απελευθερώστε την πίεση Απενεργοποιήστε το περονοφόρο ανυψωτικό και αφήστε το υδραυλικό σύστημα να αποσυμπιέσει φυσικά. Περιμένετε αρκετά λεπτά για να βεβαιωθείτε ότι έχει εκφορτιστεί όλη η πίεση πριν αγγίξετε οποιαδήποτε σύνδεση.
Αποσυνδέστε τις γραμμές λαδιού Τυλίξτε την άρθρωση με πανί για να συλλέξετε υπολείμματα λαδιού, αφαιρέστε τον εύκαμπτο σωλήνα υψηλής πίεσης από τον κύλινδρο και σημαδέψτε τον ώστε να μπορεί να επανασυνδεθεί στη σωστή θέση.
Αφαιρέστε τους πείρους ή τα μπουλόνια στερέωσης Ο κύλινδρος συνδέεται συνήθως με τον ιστό ή το πλαίσιο με μπροστινούς και πίσω πείρους. Εντοπίστε τις θέσεις των πείρων, αφαιρέστε πρώτα τυχόν δακτυλίους συγκράτησης και μετά χτυπήστε έξω τους πείρους ή αφαιρέστε τα μπουλόνια.
Ανασηκώστε τον κύλινδρο προς τα έξω Το σώμα του κυλίνδρου είναι βαρύ. Χρησιμοποιήστε δύο άτομα ή μια σφεντόνα, αποφύγετε να χτυπήσετε τη γύρω δομή και κρατήστε το στόμιο του κυλίνδρου στραμμένο προς τα επάνω, ώστε να μην χυθεί το υπολειμματικό λάδι.

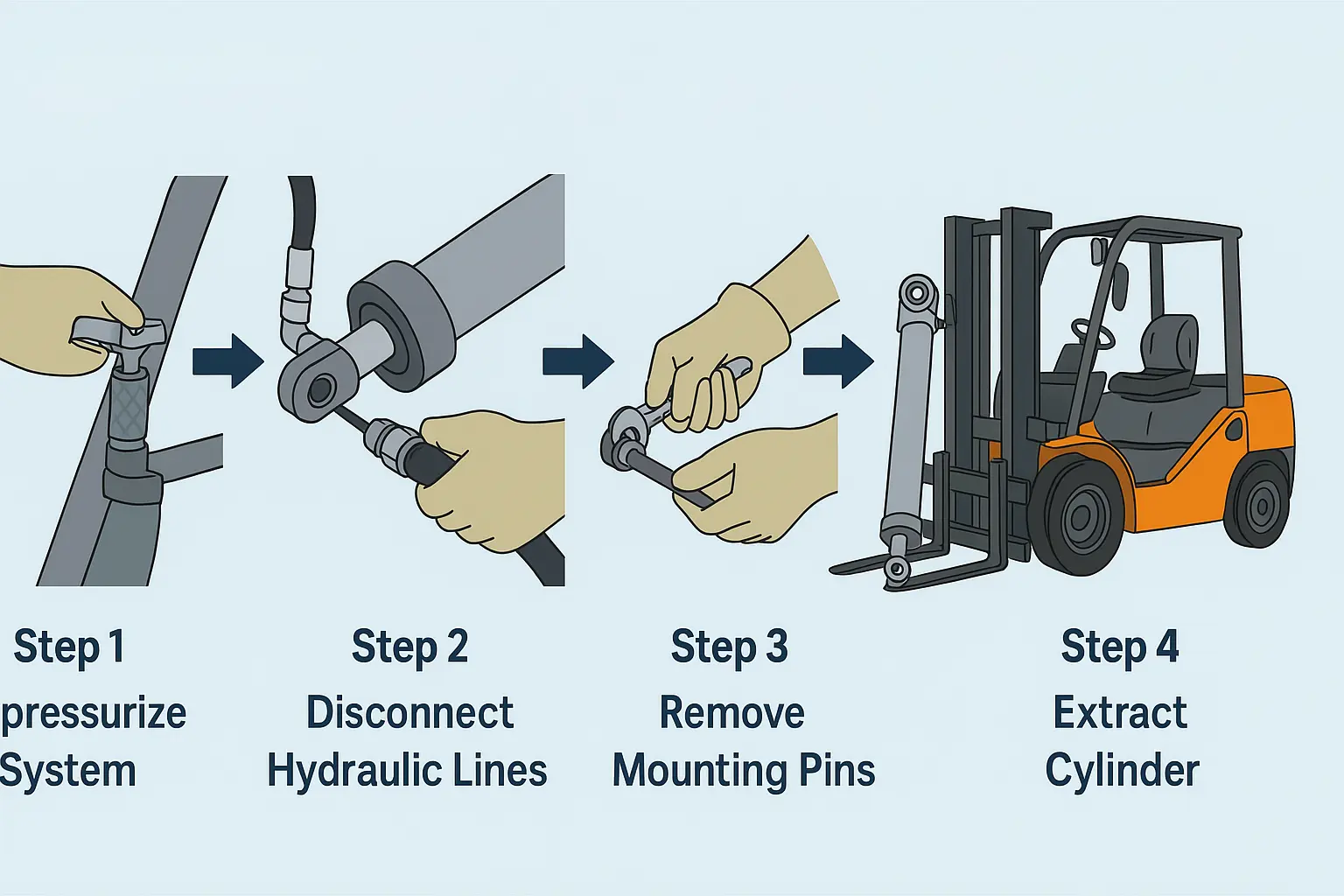

Removing a hydraulic cylinder from a forklift
Μόλις αφαιρεθεί, σφραγίστε αμέσως τη θύρα λαδιού για να αποφύγετε τη σκόνη και να αποτρέψετε τη σκουριά κατά την αποθήκευση ή τη μεταφορά.

Αφού ο κύλινδρος βγει από το φορτηγό, σφραγίστε αμέσως τη θύρα λαδιού. Η Raydafon προμηθεύει προϊόντα υδραυλικών κυλίνδρων και κιτ στεγανοποίησης που ταιριάζουν με μια μεγάλη γκάμα μοντέλων περονοφόρων ανυψωτικών, έτσι ώστε οι χρήστες να μπορούν να αποκαθιστούν τη λειτουργία του εξοπλισμού γρήγορα αντί να περιμένουν προσαρμοσμένα εξαρτήματα.

04

Ποιους Προμηθεύουμε

Κανάλι 01

Κατασκευαστές περονοφόρων ανυψωτικών

Ανάπτυξη OEM και ODM έναντι σχεδίων μηχανών και τεχνικών απαιτήσεων, συμπεριλαμβανομένων ειδικών περονοφόρων ανυψωτικών και διαμορφώσεων προηγμένης τεχνολογίας.

Κανάλι 02

Ολοκληρωτές υδραυλικών συστημάτων

Τροφοδοσία κυλίνδρου προσαρμοσμένη στο σχεδιασμό υδραυλικού πακέτου, με επιβεβαίωση σχεδίου, έλεγχο δειγμάτων και προγραμματισμό παράδοσης.

Κανάλι 03

Μονάδες σέρβις και συντήρησης

Κύλινδροι αντικατάστασης και κιτ επισκευής για συντήρηση τερματικού εξοπλισμού, με γρήγορη απόκριση για απαιτήσεις σύντομης ειδοποίησης.

05

Σχετικά με τη Raydafon

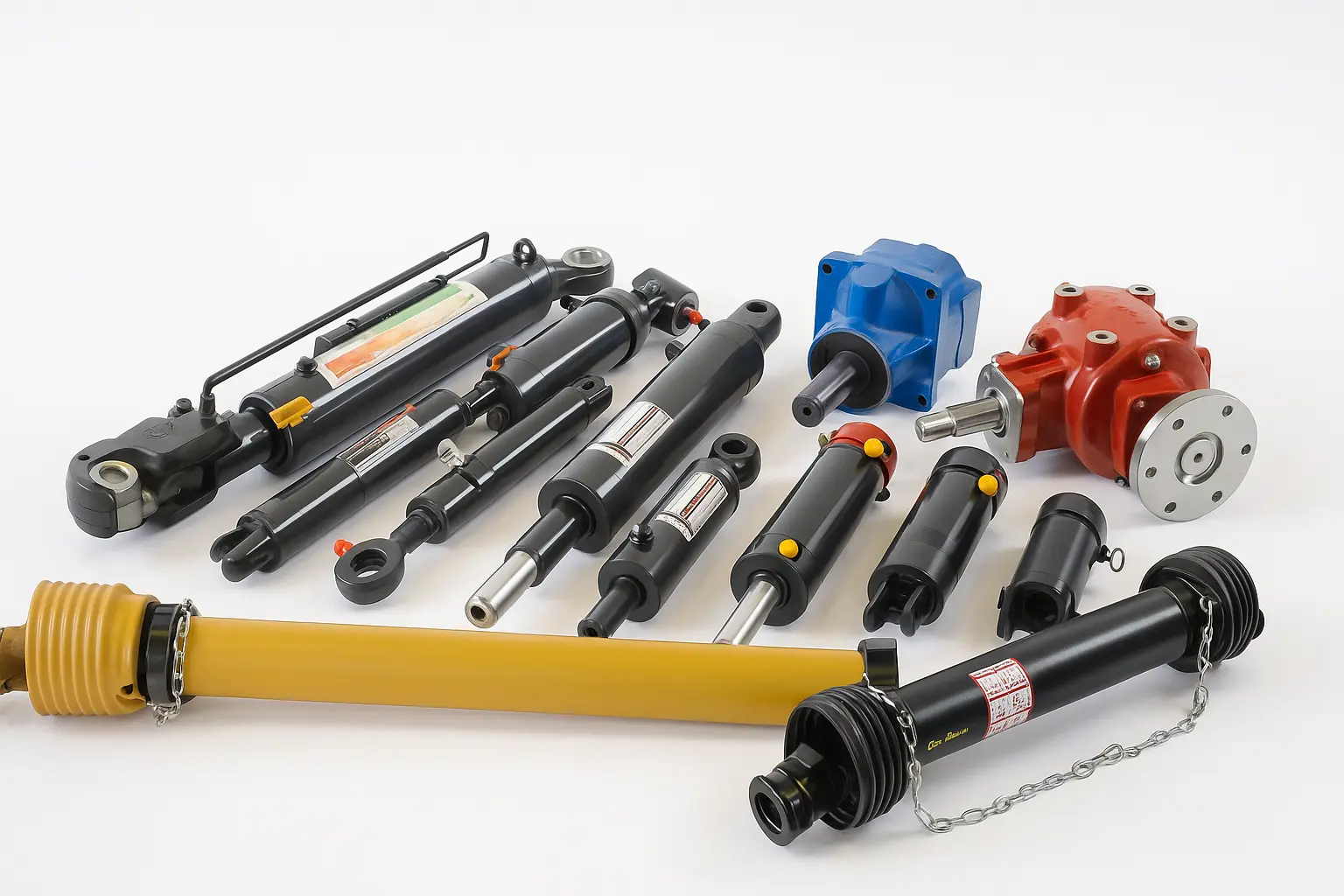

Raydafon hydraulic cylinder factory
Η Raydafon κατασκευάζει υδραυλικούς κυλίνδρους για περονοφόρα ανυψωτικά, κινητούς γερανούς, απορριμματοφόρα, εναέρια οχήματα εργασίας και άλλα ειδικά οχήματα.

Η Raydafon είναι ένας κατασκευαστής που εστιάζει σε λύσεις υδραυλικών συστημάτων και συστημάτων μετάδοσης. Δεν βασιζόμαστε στη γλώσσα προώθησης — κατασκευάζουμε προϊόντα σταθερά και αφήνουμε την αξιόπιστη ποιότητα να μεταφέρει την επιχείρηση. Με τα χρόνια έχουμε επικεντρωθεί στην ανάπτυξη και παραγωγή υδραυλικών κυλίνδρων, με ευρεία γκάμα μοντέλων και ευέλικτη προσαρμογή για μηχανήματα κατασκευής και εφαρμογές ειδικών οχημάτων.

Πέρα από τους υδραυλικούς κυλίνδρους περονοφόρων, η γκάμα προϊόντων μας καλύπτει υδραυλικούς κυλίνδρους κινητών γερανών, υδραυλικούς κυλίνδρους απορριμματοφόρων και υδραυλικούς κυλίνδρους οχημάτων εναέριας εργασίας, όλα χρησιμοποιώντας υλικά υψηλής αντοχής και επεξεργασία ακριβείας για να λειτουργούν σταθερά σε συνθήκες εργασίας υψηλής πίεσης και υψηλής συχνότητας.

Παράλληλα με τους υδραυλικούς κυλίνδρους, η Raydafon παρέχει μια πλήρη σειρά προϊόντων μετάδοσης ισχύος, συμπεριλαμβανομένωνΆξονες PTO, αγροτικά κιβώτια ταχυτήτων, γρανάζια ακριβείαςκαιπλανητικά κιβώτια ταχυτήτων. Οι κατασκευαστές ολόκληρων μηχανών, οι επισκευαστές και οι έμποροι ανταλλακτικών μπορούν να προμηθευτούν πολλά εξαρτήματα από έναν προμηθευτή, εξαλείφοντας τις διπλές εργασίες συντονισμού.

06

Συχνές ερωτήσεις για υδραυλικό κύλινδρο περονοφόρων

Ποιες πληροφορίες πρέπει να δώσω για μια προσφορά;

Στείλτε την χωρητικότητα του περονοφόρου ανυψωτικού, τη λειτουργία κυλίνδρου (ανύψωση, κλίση ή πλευρική μετατόπιση), οπή, διάμετρο ράβδου, διαδρομή, στυλ άκρου σύνδεσης, διαστάσεις τοποθέτησης και πίεση εργασίας. Ένα σχέδιο, δείγμα φωτογραφίας ή ένας υπάρχων αριθμός ανταλλακτικού επιταχύνει σημαντικά την επιβεβαίωση.

Μπορείτε να παρέχετε μια αντικατάσταση για έναν υπάρχοντα κύλινδρο περονοφόρου ανυψωτικού οχήματος;

Ναί. Στείλτε τον αρχικό αριθμό εξαρτήματος ή ένα σχέδιο διαστάσεων και θα επιβεβαιώσουμε την αντιστοίχιση. Αυτή είναι η πιο κοινή διαδρομή για τη ζήτηση αντικατάστασης μετά την αγορά.

Παρέχετε κιτ επισκευής καθώς και πλήρεις κυλίνδρους;

Ναί. Τα κιτ επισκευής μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις των πελατών, κάτι που είναι χρήσιμο για επισκευαστές περονοφόρων ανυψωτικών οχημάτων και μηχανικούς εξοπλισμού που πρέπει να αποκαταστήσουν ένα φορτηγό επιτόπου.

Σε τι πίεση λειτουργούν αυτοί οι κύλινδροι;

Οι υδραυλικοί κύλινδροι περονοφόρου ανυψωτικού συνήθως λειτουργούν στην περιοχή 7–14 MPa ανάλογα με την χωρητικότητα και τη λειτουργία του περονοφόρου. Κάθε κύλινδρος υποβάλλεται σε δοκιμή πίεσης πριν από την αποστολή για να επιβεβαιωθεί η απόδοση στην καθορισμένη βαθμολογία.

Ποια επεξεργασία επιφάνειας χρησιμοποιείται στη ράβδο του εμβόλου;

Τα βασικά εξαρτήματα είναι κατασκευασμένα από κράμα χάλυβα υψηλής αντοχής με την επιφάνεια της ράβδου επιμεταλλωμένη ή σκληρό χρώμιο για αντοχή στη διάβρωση και τη φθορά, κατάλληλο για συχνή λειτουργία και σκληρά περιβάλλοντα εργασίας.

Υποστηρίζετε προσαρμοσμένα στυλ διάτρησης, διαδρομής και σύνδεσης;

Ναί. Παρέχουμε προσαρμοσμένες λύσεις με διαφορετικές διαμέτρους κυλίνδρων, διαδρομές και στυλ άκρου σύνδεσης που ταιριάζουν με το συγκεκριμένο μοντέλο περονοφόρου ανυψωτικού οχήματος και την ένταση λειτουργίας, συμπεριλαμβανομένων έργων OEM και ODM.

Ζητήστε προσφορά περονοφόρου υδραυλικού κυλίνδρου

Στείλτε το μοντέλο περονοφόρου ανυψωτικού οχήματος, τη λειτουργία κυλίνδρου, την οπή, τη διαδρομή και τις λεπτομέρειες τοποθέτησης. Η Raydafon θα επιβεβαιώσει τις προδιαγραφές και θα επιστρέψει μια προσφορά με χρόνο παράδοσης — είτε είστε κατασκευαστής περονοφόρου ανυψωτικού οχήματος, ολοκληρωμένος υδραυλικού συστήματος ή μονάδα συντήρησης.

Προϊόντα
View as

Κύλινδρος κλίσης περονοφόρου

Κύλινδρος κλίσης περονοφόρου

Ο ανακλινόμενος κύλινδρος περονοφόρου ανυψωτικού Raydafon είναι ένας ειδικά σχεδιασμένος υδραυλικός κύλινδρος για έλεγχο κλίσης ιστού πιρουνιού σε περονοφόρα ανυψωτικά 1,5-18 τόνων. Κατασκευασμένο από χάλυβα υψηλής αντοχής με ταιριαστό έμβολο, σώμα κυλίνδρου, ράβδο και σετ στεγανοποίησης. Πίεση λειτουργίας 7-14 MPa, χωρίς διακυμάνσεις πίεσης υπό φορτίο. Τυπικές διάμετροι οπών 60-100 mm, διάμετροι ράβδου 25-40 mm, διαδρομή 32-193 mm. Η βιδωτή στερέωση και η σύνδεση του δακτυλίου συγκράτησης επιτρέπουν την αντικατάσταση της τσιμούχας λαδιού σε λίγα λεπτά χωρίς να αφαιρέσετε τον ιστό. Κατάλληλο για αποθήκες, εργοστάσια και λιμενικές εργασίες. Προσαρμοσμένη οπή, διαδρομή και απόσταση εγκατάστασης διαθέσιμη για μάρκες περονοφόρων OEM. MOQ 50 μονάδες, χρόνος παράδοσης 25-35 ημερών. Αποστολή μοντέλου περονοφόρου ανυψωτικού, απαίτηση διάτρησης/διαδρομής και ποσότητα για προσφορά.
Κύλινδρος ανύψωσης περονοφόρου

Κύλινδρος ανύψωσης περονοφόρου

Ο κύλινδρος ανύψωσης περονοφόρου Raydafon είναι το κατακόρυφο εξάρτημα ανύψωσης που είναι εγκατεστημένο στον ιστό που ανυψώνει και κατεβάζει το φορέα περόνης. Κατασκευασμένο από χάλυβα υψηλής αντοχής με ταιριαστό έμβολο και βελτιστοποιημένη δομή δακτυλίου στεγανοποίησης. Τα τυπικά μοντέλα καλύπτουν οπή Φ56-60 mm, ράβδο Φ45 mm, διαδρομή 1500-1505 mm και πίεση εργασίας 17,5-18,1 MPa. Τα προηγμένα μοντέλα περιλαμβάνουν μια συσκευή αποθήκευσης που αποτρέπει τη σκληρή πρόσκρουση σε πλήρη διαδρομή, προστατεύοντας τόσο το φορτίο όσο και τη δομή του ιστού. Συμβατό με ηλεκτρικά και πετρελαιοκίνητα περονοφόρα ανυψωτικά. Πέντε στάνταρ μοντέλα από N30M300 έως A2A35M300, προσαρμοσμένη οπή και διαδρομή διαθέσιμα για OEM. MOQ 50 μονάδες, χρόνος παράδοσης 25-35 ημερών. Στείλτε μοντέλο περονοφόρου ανυψωτικού, απαίτηση διαδρομής και ποσότητα για προσφορά.
Ως αξιόπιστος κατασκευαστής και προμηθευτής Υδραυλικός κύλινδρος περονοφόρου στην Κίνα, τα προϊόντα μας έχουν περάσει την πιστοποίηση CE. Εάν θέλετε να αγοράσετε ποιοτικά προϊόντα, επικοινωνήστε μαζί μας.
