Γρανάζια κίνησης ορθής γωνίας για μηχανισμούς μικρών ακριβείας: μια οικογένεια πλήρους αναλογίας από 1:1 έως 5:1 με 10 έως 60 δόντια, διαμορφωμένα σε POM ή νάιλον, με προαιρετικό ορειχάλκινο ένθετο και βίδα ρύθμισης. Αρκετά αθόρυβο για μηχανές καφέ και εκτυπωτές, αρκετά ελαφρύ για συσκευές που τροφοδοτούνται με μπαταρίες και παρέχεται για σχέδιο οπουδήποτε στον κόσμο.
Ένα πλαστικό κωνικό γρανάζι περιστρέφει μια κίνηση κατά 90 μοίρες χρησιμοποιώντας χυτευμένα πολυμερή δόντια αντί για κομμένα μεταλλικά. Αυτή η μοναδική αλλαγή αφαιρεί την ανάγκη για λίπανση, μειώνει το βάρος του ζεύγους και κάνει το πλέγμα αισθητά πιο ήσυχο - γι' αυτό η διάταξη εμφανίζεται σε μηχανές καφέ, εκτυπωτές, κινητήρες κουρτινών, ρομπότ και μικρά οχήματα με τηλεχειρισμό. Η Raydafon παράγει αυτήν την οικογένεια τόσο ως κατασκευαστής όσο και ως προμηθευτής από το δικό της εργοστάσιο στο Ningbo της Κίνας, επομένως δεν υπάρχει κανένα περιθώριο συναλλαγών μεταξύ εσάς και της μηχανής χύτευσης.
Η προσαρμογή καλύπτει τις παραμέτρους που συνήθως αποφασίζουν εάν ταιριάζει ένα γρανάζι: μονάδα, αριθμός δοντιών, διάμετρος οπής, διαστάσεις πλήμνης και κεφαλής, αναλογία και το ίδιο το πολυμερές. Στείλτε ένα σχέδιο, ένα δείγμα εργαλείων ή ακόμα και μια φωτογραφία με διαστάσεις και θα επιβεβαιώσουμε το πλησιέστερο τυπικό μέρος ή θα σας παραθέσουμε ένα νέο εργαλείο. Σχετικά προϊόντα από το ίδιο συνεργείο περιλαμβάνουν το ευρύτεροπλαστικό εργαλείοεύρος, τοπλαστικό ελικοειδές γρανάζιοικογένεια για κίνηση παράλληλων αξόνων, και το μέταλλοκωνικό γρανάζιγραμμή όπου η ροπή υπερβαίνει αυτό που μπορεί να μεταφέρει το πολυμερές.
Σημαντική σημείωση αντιστοίχισης:τα ζεύγη αναλογίας πρέπει να χρησιμοποιούνται μαζί. Τα κωνικά γρανάζια με ευθεία δόντια στην αναλογία 1:1 είναι εναλλάξιμα εντός της αναλογίας τους, αλλάτα εξαρτήματα με αναλογία 5:1 των οποίων ο αριθμός ανταλλακτικού τελειώνει σε * (GB1M512* και GB1M512BS*) ταιριάζουν μόνο με το κωνικό γρανάζι 60 δοντιών — η γεωμετρία τους δεν είναι συμβατή με κανένα άλλο γρανάζι.Παρακαλούμε επιβεβαιώστε τον αριθμό εξαρτήματος ζευγαρώματος πριν την παραγγελία.

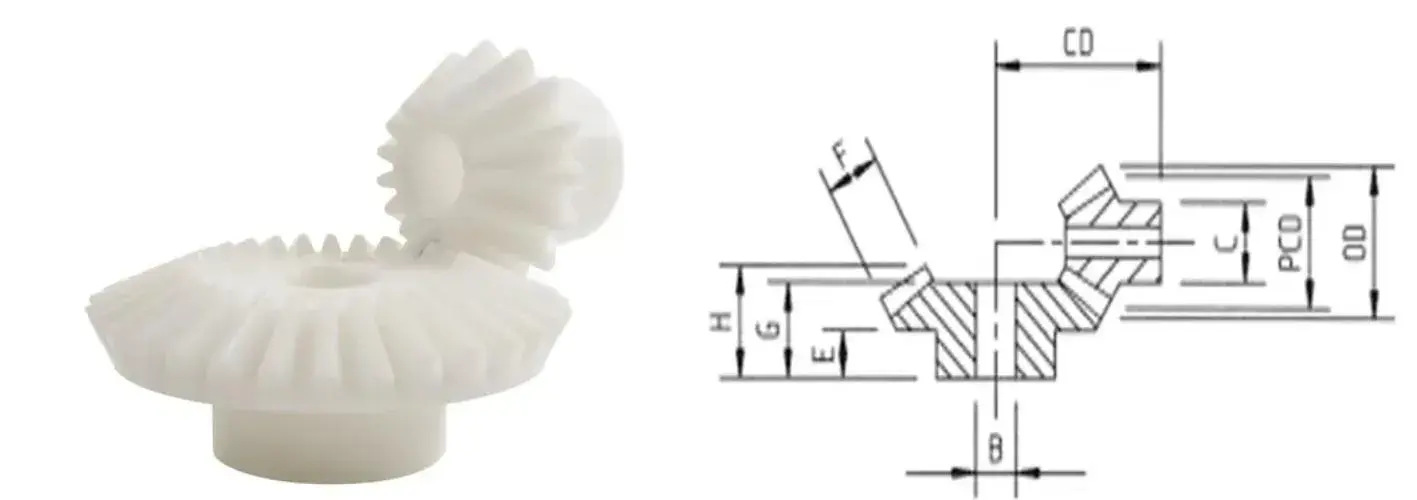

Όλες οι διαστάσεις σε mm. Χρησιμοποιήστε τα γράμματα B, CD, C, E, F, G και H μαζί με το παραπάνω σχέδιο αναφοράς για να ελέγξετε την εφαρμογή με τη δική σας διάταξη.
Κάντε κύλιση στον πίνακα προς τα πλάγια για να διαβάσετε κάθε στήλη. Η δεξιά στήλη δείχνει την ορειχάλκινη έκδοση και την έκδοση βίδας για κάθε εξάρτημα.
| Μέρος αρ. | Πίσσα (mod) |
Αρ. από δόντια |
Όλες οι διαστάσεις σε mm | Ορειχάλκινο ένθετο & βίδα ρύθμισης |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Έξω διά. | Pitch dia. | Βάρε διά. σι | CD | Hub dia. ντο | Μήκος αφεντικού Ε | Πλάτος δοντιού F | Μήκος Γ | Μήκος Η | ||||
| Αναλογία 1:1 | ||||||||||||
| GB05M016 | 0.5 | 16 | 8.7 | 8.0 | 3.0 | 10.5 | 7.0 | 6.0 | 2.0 | 8.0 | 8.0 |
|
| GB1M016 | 1 | 16 | 17.6 | 16 | 5.0 | 18.4 | 12.0 | 8.0 | 4.7 | 13.6 | 13.6 |
|
| GB1M016BS | 1 | 16 | 17.6 | 16 | 5.0 | 18.4 | 16.0 | 8.0 | 4.7 | 13.6 | 13.6 |
|
| Αναλογία 2:1 | ||||||||||||
| GB1M215030 | 1 | 15 | 16.8 | 15.0 | 5.0 | 26.4 | 12.2 | 10.6 | 6.6 | 17.0 | 17.0 |
|
| 30 | 31.1 | 30.0 | 8.0 | 20.9 | 18.0 | 9.1 | 6.6 | 14.8 | 16.2 |
|
||
| GB1M215030BS | 1 | 15 | 16.8 | 15.0 | 5.0 | 26.4 | 16.0 | 10.6 | 6.6 | 17.0 | 17.0 |
|
| 30 | 31.1 | 30.0 | 4.0 | 20.9 | 18.0 | 9.1 | 6.6 | 14.8 | 16.2 |
|
||
| Αναλογία 3:1 | ||||||||||||
| GB1M315045 | 1 | 15 | 16.6 | 15.0 | 5.0 | 34.3 | 12.3 | 11.0 | 9.2 | — | 20.4 |
|
| 45 | 46.1 | 45.0 | 10.0 | 22.7 | 23.4 | 9.6 | 9.2 | 16.5 | 18.2 |
|
||
| GB1M315045BS | 1 | 15 | 16.6 | 15.0 | 5.0 | 34.3 | 16.0 | 11.0 | 9.2 | — | 20.4 |
|
| 45 | 46.1 | 45.0 | 6.0 | 22.7 | 23.4 | 9.6 | 9.2 | 16.5 | 18.2 |
|
||
| Αναλογία 4:1 | ||||||||||||
| GB1M410040 | 1 | 10 | 12.0 | 10.0 | 4.0 | 30.1 | 7.8 | 9.3 | 8.2 | — | 17.7 |
|
| 40 | 40.8 | 40.0 | 10.0 | 20.1 | 23.4 | 10.8 | 8.2 | 15.7 | 17.0 |
|
||
| GB1M410040BS | 1 | 10 | 12.0 | 10.0 | 4.0 | 30.1 | 12.7 | 9.3 | 8.2 | — | 17.7 |
|
| 40 | 40.8 | 40.0 | 6.0 | 20.1 | 23.4 | 10.8 | 8.2 | 15.7 | 17.0 |
|
||
| Αναλογία 5:1 | ||||||||||||
| GB1M512060 | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 9.5 | 10.0 | 9.5 | — | 20.3 |
|
| 60 | 60.4 | 60 | 10.0 | 21.0 | 20.5 | 11.0 | 9.5 | 15.5 | 17.4 |
|
||
| GB1M512060BS | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 14.3 | 10.0 | 9.5 | — | 20.3 |
|
| 60 | 60.4 | 60 | 6.0 | 21.0 | 20.5 | 11.0 | 9.5 | 15.5 | 17.4 |
|
||
| GB1M512* | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 9.5 | 10.0 | 9.5 | — | 20.3 |
|
| GB1M512BS* | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 14.3 | 10.0 | 9.5 | — | 20.3 |
|
Διαβάζοντας τον πίνακα:Τα εξαρτήματα με το επίθημα BS φέρουν ορειχάλκινο ένθετο και βίδα στερέωσης για θετική στερέωση άξονα. Τα γράμματα B, CD, C, E, F, G και H ακολουθούν το σχέδιο αναφοράς στην παραπάνω ενότητα προδιαγραφών. Μια παύλα σε μια στήλη μήκους σημαίνει ότι η διάσταση δεν ισχύει για αυτό το τμήμα. Δεν είστε σίγουροι ποιο ζευγάρι ταιριάζει στη διάταξή σας; Στείλτε το σχέδιο ή τις διαστάσεις του άξονα και θα το ταιριάξουμε.

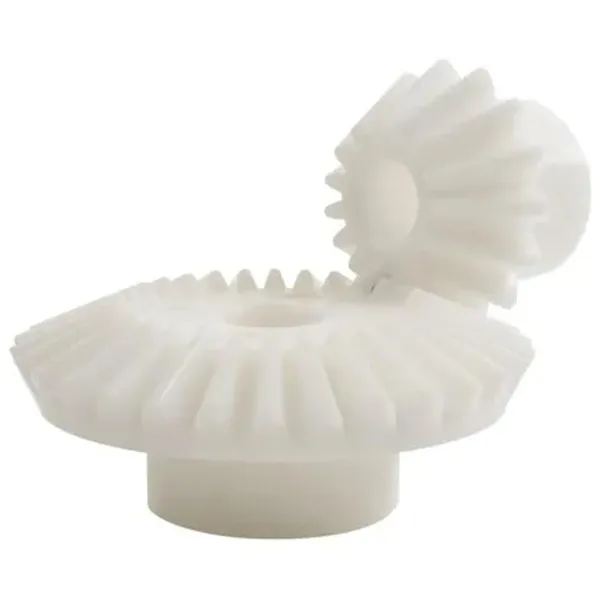

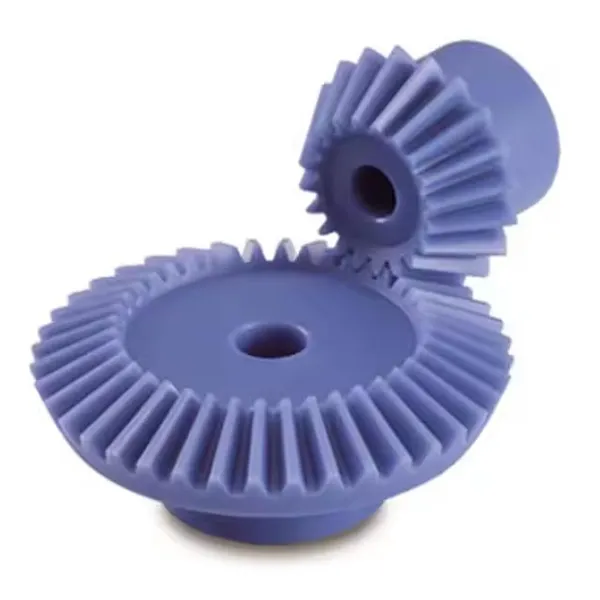

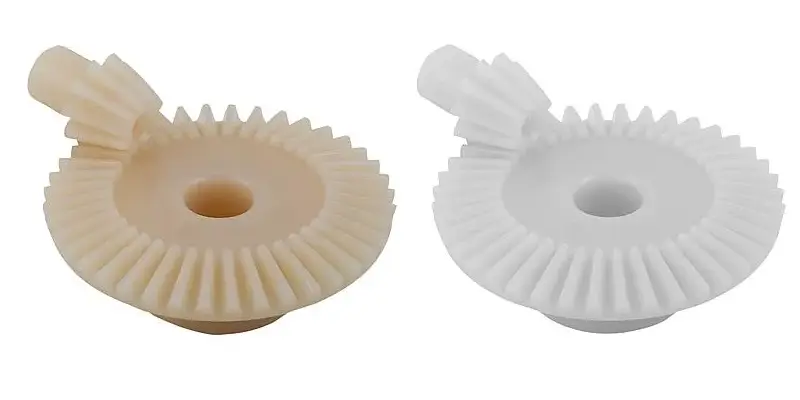

Φωτογραφίες των χυτευμένων πλαστικών κωνικών γραναζιών μας — μορφή δοντιού, πλήμνη και επιλογή ορειχάλκινου ενθέματος.

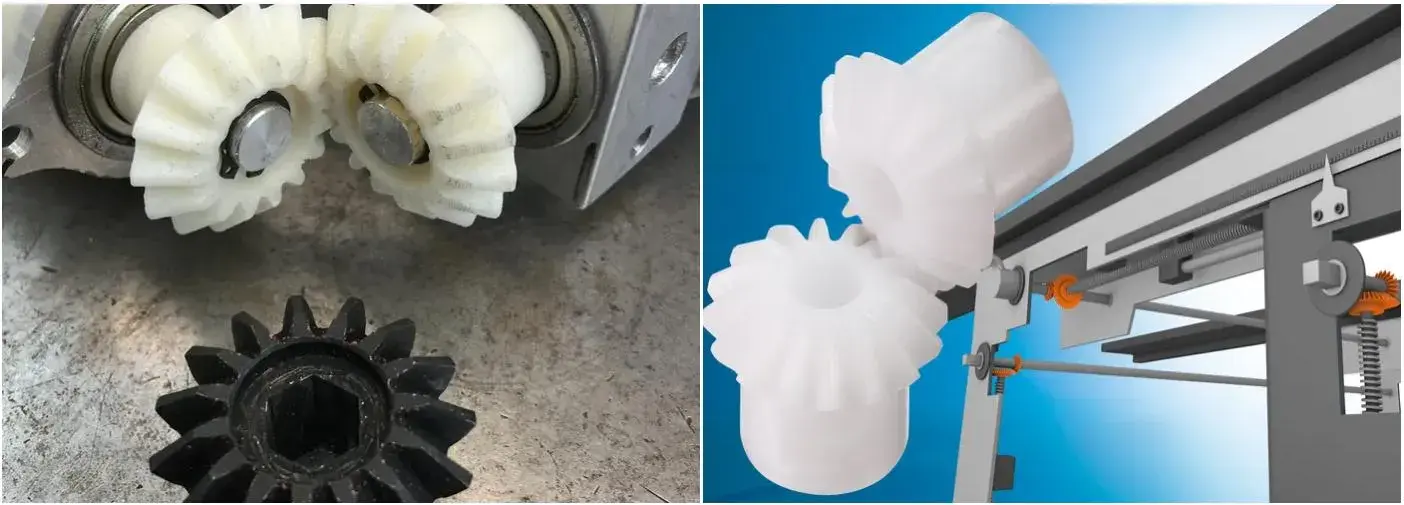

Ο συνδυασμός μικρού βάρους, αθόρυβης λειτουργίας και αντοχής στη διάβρωση καθιστά τα πλαστικά κωνικά γρανάζια κατάλληλα για μικρές δεξιογωνίες μετάδοσης κίνησης σε πολλές οικογένειες προϊόντων.
Οι έξυπνες μηχανές κουρτινών ανοίγουν και κλείνουν αθόρυβα χωρίς να ενοχλούν το δωμάτιο, ενώ οι ρομπότ ηλεκτρικές σκούπες χρησιμοποιούν την ίδια κίνηση ορθής γωνίας για να σκαρφαλώνουν και να στρίβουν με χαμηλή κατανάλωση ισχύος και μεγάλη διάρκεια ζωής.
Οι εκτυπωτές βασίζονται σε σταθερή μορφή δοντιού για ομαλή τροφοδοσία χαρτιού και χαμηλό θόρυβο λειτουργίας, και οι τεμαχιστές χρησιμοποιούν τη χημική αντοχή και την αντοχή στη φθορά για να αντιμετωπίσουν τη συνεχή φόρτωση χαρτιού χωρίς πρόωρη αστοχία.
Τα οχήματα με τηλεχειρισμό επωφελούνται από το χαμηλό βάρος, το οποίο βελτιώνει τη διάρκεια ζωής της μπαταρίας, ενώ το πολυμερές ανέχεται πτώσεις και κρούσεις. Διατίθενται κατάλληλες ποιότητες υλικών για παιδικά προϊόντα.
Οι κινητήρες ορθής γωνίας σε κλειστές συσκευές λειτουργούν χωρίς μόλυνση από γράσο των γύρω εξαρτημάτων και το χυτευμένο πλέγμα διατηρεί χαμηλό θόρυβο λειτουργίας σε οικιακά περιβάλλοντα.
Συμπαγείς μεταφορές 90 μοιρών σε μηχανισμούς μέτρησης και τοποθέτησης, όπου τα εξαρτήματα χαμηλής αδράνειας και τα μη μαγνητικά, που δεν σκουριάζουν αποτελούν πλεονέκτημα.
Οποιαδήποτε μικρή δεξιά γωνία κίνησης όπου διαφορετικά θα χρειαζόσασταν ένα μεταλλικό ζεύγος λοξοτμήσεων, ένα ξεχωριστό περίβλημα και ένα σημείο λίπανσης. Στείλτε το σχέδιο και το καθήκον και θα σας συμβουλεύσουμε για το υλικό και την αναλογία.
Στείλτε τον αριθμό εξαρτήματος από τον παραπάνω πίνακα ή το δικό σας σχέδιο — ενότητα, αναλογία, πλήθος δοντιών, οπή και ποσότητα. Επιβεβαιώνουμε την προσαρμογή έναντι του εξοπλισμού ζευγαρώματος, συμβουλεύουμε το υλικό και απαντάμε με τιμή και χρόνο παράδοσης εντός 24 ωρών.
Αποστολή Ερώτησης τώρα* Οι αναλογίες πρέπει να παραγγελθούν ως ταιριαστά ζεύγη. Οι διαστάσεις ακολουθούν το σχέδιο αναφοράς στην ενότητα προδιαγραφών. επιβεβαιώστε το τελικό σχέδιο στο συγκρότημα σας πριν παραγγείλετε. Οι εκδόσεις ορειχάλκινου ενθέματος και βίδας στερέωσης προσδιορίζονται από το επίθημα BS.
