Γρανάζια Bevel

Ως επαγγελματίας κατασκευαστής και εργοστάσιο στην Κίνα,Raydafonείναι η πρώτη σας επιλογή για την αγορά υψηλής ποιότητας κωνικών εργαλείων! Βασιζόμενοι στο ώριμο τοπικό βιομηχανικό σύμπλεγμα, διασφαλίζουμε την ακρίβεια και τη σταθερότητα των προϊόντων, διατηρώντας παράλληλα τις τιμές σε λογικό εύρος, παρέχοντας προϊόντα σε παγκόσμιους πελάτες. Είτε πρόκειται για αντιστοίχιση μεγάλης κλίμακας είτε για μη τυπική προσαρμογή, μπορούμε να παρέχουμε υπηρεσίες κατόπιν ζήτησης, να διασφαλίσουμε σταθερή παράδοση και ελεγχόμενη ποιότητα και να είμαστε ένας προμηθευτής κωνικών εργαλείων που αξίζει μακροχρόνιας συνεργασίας.

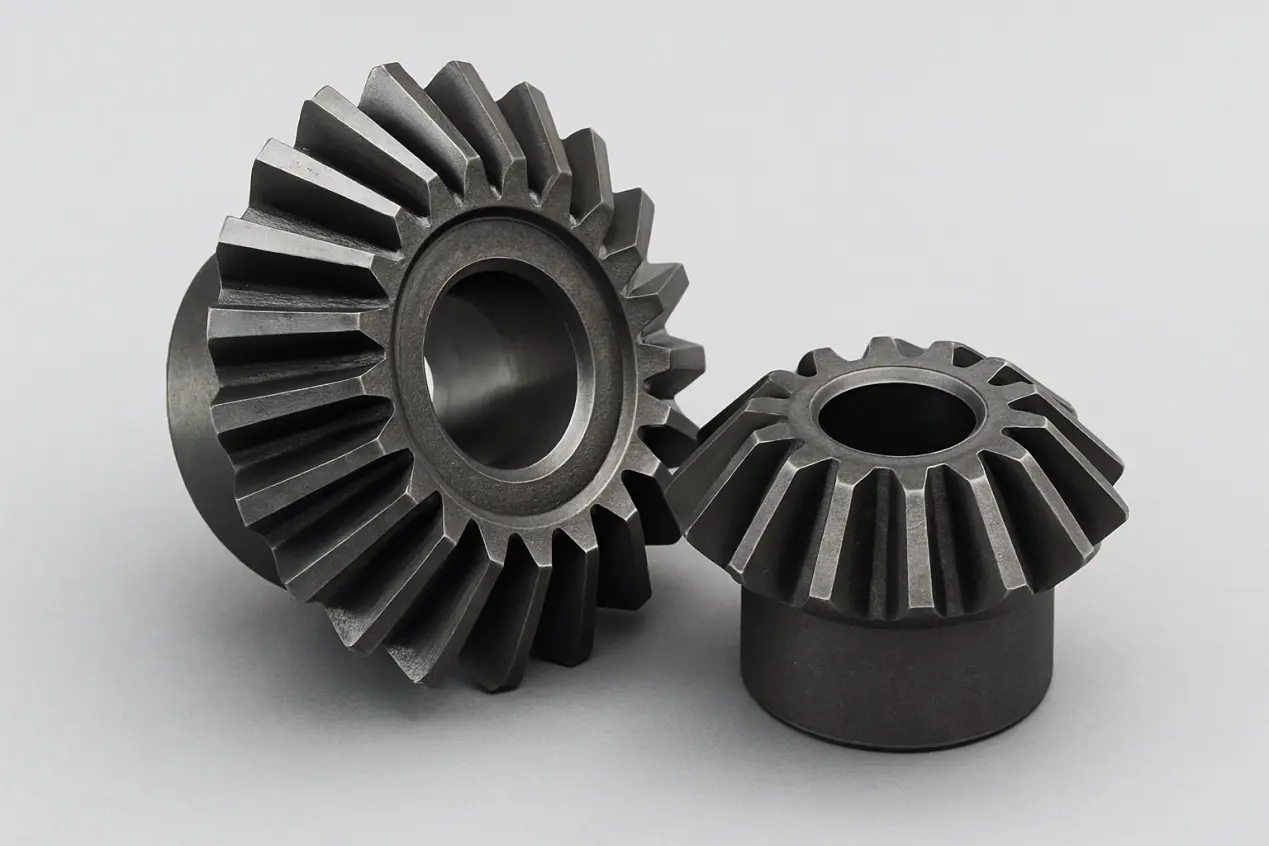

Η Raydafon εστιάζει στην παραγωγή κωνικών εργαλείων εδώ και πολλά χρόνια. Υιοθετεί την τεχνολογία άλεσης CNC για την κατασκευή. Η ακρίβεια της επιφάνειας των δοντιών μπορεί να φτάσει το επίπεδο ISO 6. Είναι κατάλληλο για μια ποικιλία περιπτώσεων μετάδοσης με ορθή γωνία 90°, όπως άξονες εργαλειομηχανών, διαφορικά αυτοκινήτων, συστήματα διεύθυνσης μηχανημάτων μηχανικής, εξοπλισμός συσκευασίας και μηχανήματα γεωργικής ισχύος. Κάθε ζεύγος κωνικών γραναζιών επεξεργάζεται πλήρως στο δικό μας εργοστάσιο, από την κοπή χάλυβα ενανθράκωσης 20CrMnTi, την αυλάκωση των γραναζιών, τη θερμική επεξεργασία, μέχρι το τρόχισμα ακριβείας και τον ποιοτικό έλεγχο. Εφαρμόζουμε αυστηρά τα πρότυπα συστήματος ποιότητας ISO 9001:2015 και χρησιμοποιούμε το κέντρο μέτρησης γραναζιών για να ανιχνεύσουμε βασικές παραμέτρους όπως το αθροιστικό σφάλμα βήματος και το σφάλμα σχήματος δοντιού για να διασφαλίσουμε ότι το διάκενο πλέγματος ελέγχεται σταθερά εντός 0,05 mm.


Όσον αφορά τη δομή, η Raydafon παρέχει δύο σχεδιαστικές λύσεις: δόντια ίσου ύψους και δόντια συστολής: δόντια ίσου ύψους είναι κατάλληλα για μετάδοση υψηλής ταχύτητας και σταθερή λειτουργία. Τα δόντια συστολής είναι πιο κατάλληλα για περιπτώσεις υψηλού φορτίου, με χωρητικότητα φορτίου μεγαλύτερη από 3000 N·m. Η επιφάνεια του δοντιού επεξεργάζεται με σκληρή επιχρωμίωση και η σκληρότητα της επιφάνειας φτάνει το HRC58-62, γεγονός που βελτιώνει σημαντικά την αντοχή στη φθορά και προσαρμόζεται σε περίπλοκες συνθήκες εργασίας όπως σκόνη, λάσπη και λάδι. Ορισμένα μοντέλα υιοθετούν σχεδιασμό ελικοειδούς δοντιού, που μπορεί να μειώσει αποτελεσματικά τον θόρυβο λειτουργίας κάτω από 75dB, ιδιαίτερα κατάλληλο για βιομηχανίες όπως ιατρικός εξοπλισμός και εξοπλισμός συσκευασίας τροφίμων με αυστηρές απαιτήσεις θορύβου.


Είτε πρόκειται για γρανάζι ευθύγραμμο, ελικοειδή ήκωνικό γρανάζι, η Raydafon μπορεί να παρέχει πλήρη τεχνική υποστήριξη από την επιλογή σχεδιασμού, τη βελτιστοποίηση παραμέτρων έως τις προτάσεις συναρμολόγησης. Επικοινωνήστε μαζί μας για να λάβετε πληροφορίες επιλογής, λίστες προσφορών ή δείγματα μοντέλων διαφορετικών ενοτήτων. Θα σας παρέχουμε τεχνικές λύσεις και αναφορές δοκιμών εντός 24 ωρών.

Ποια είναι η διαφορά μεταξύ του Mitre Gear και του Bevel Gear;

Στην επιλογή ταχυτήτων, το Mitre Gear (φαλτσέτα σταθερής ταχύτητας) και το Bevel Gear (φαλτσέτα) συγκρίνονται συχνά από τους πελάτες. Είναι παρόμοια στην εμφάνιση και χρησιμοποιούνται και τα δύο για την επίτευξη μετάδοσης ισχύος μεταξύ δύο τεμνόμενων αξόνων, αλλά υπάρχουν προφανείς διαφορές στα πραγματικά σενάρια χρήσης και στην απόδοση.


Μεταξύ αυτών, το μεγαλύτερο χαρακτηριστικό του Mitre Gear είναι ότι η αναλογία μετάδοσης είναι σταθερή στο 1:1, πράγμα που σημαίνει ότι μπορεί να χρησιμοποιηθεί μόνο σε συστήματα που απαιτούν σταθερή περιστροφή ταχύτητας. Χρησιμοποιείται κυρίως για εξοπλισμό που απαιτεί ακριβή συγχρονισμό, όπως πλατφόρμες ανίχνευσης, οπτικές περιστρεφόμενες δομές ή μικρός μηχανικός εξοπλισμός. Αυτός ο τύπος εργαλείων είναι απλός στο ζευγάρωμα και εύκολος στην επεξεργασία. Είναι ιδιαίτερα δημοφιλές σε συστήματα όπου η φορά περιστροφής αλλάζει αλλά η ταχύτητα παραμένει αμετάβλητη.


Το πλεονέκτημα του Bevel Gear είναι ότι η σχέση μετάδοσης είναι ρυθμιζόμενη. Είτε είναι 2:1, 3:1 είτε άλλες προσαρμοσμένες αναλογίες, μπορεί να σχεδιαστεί, κάτι που είναι πολύ κατάλληλο για συνθήκες εργασίας που απαιτούν επιβράδυνση ή επιτάχυνση, όπως άξονες, μηχανισμοί ανύψωσης, βιομηχανικά κιβώτια διανομής ισχύος κ.λπ. ικανότητα φόρτωσης και άλλες απαιτήσεις.


Όσον αφορά τη δομή, και οι δύο είναι δομές κωνικού γραναζιού, αλλά το Mitre Gear δίνει μεγαλύτερη προσοχή στην ακρίβεια γωνίας και στη συμμετρία των δοντιών, ενώ το Bevel Gear δίνει μεγαλύτερη προσοχή στην αντοχή πλέγματος και στην ικανότητα μεταφοράς ισχύος. Επομένως, κατά την επιλογή, συνιστάται να δίνετε προτεραιότητα στις ανάγκες μετάδοσης του εξοπλισμού, είτε να αλλάξετε ταχύτητα είτε απλώς να αλλάξετε κατεύθυνση, και στη συνέχεια να αποφασίσετε ποια είναι η καταλληλότερη.


Η Raydafon παρέχει μια ποικιλία μοντέλων Mitre Gear και Bevel Gear, με επίπεδο ακρίβειας έως και DIN 6, και υποστηρίζει την προσαρμογή υλικών όπως κράμα χάλυβα και ανοξείδωτο χάλυβα για την κάλυψη των αναγκών υποστήριξης του βιομηχανικού αυτοματισμού, των ρομπότ, των γεωργικών μηχανημάτων και άλλων τομέων. Εάν δεν είστε σίγουροι ποια είναι η καταλληλότερη, μπορείτε επίσης να επικοινωνήσετε με τους τεχνικούς μας για να σας παρέχουν προτάσεις αξιολόγησης και επιλογής αιτήσεων.

Πού χρησιμοποιείται συνήθως το Bevel Gear;

Το κωνικό γρανάζι χρησιμοποιείται κυρίως σε μέρη όπου τέμνονται δύο άξονες και πρέπει να αλλάξει η φορά περιστροφής. Η πιο χαρακτηριστική περίπτωση είναι η περίπτωση μετάδοσης με γωνία 90 μοιρών, όπως η δομή ισχύος σε σχήμα "L" που παρατηρείται σε πολλές συσκευές και η μετατροπή ισχύος μεταξύ τους ολοκληρώνεται με κωνικά γρανάζια.


Στο διαφορικό αυτοκινήτου, το κωνικό γρανάζι είναι ένα απαραίτητο εξάρτημα, το οποίο επιτρέπει στον αριστερό και τον δεξιό τροχό να περιστρέφονται ελεύθερα όταν στρίβουν χωρίς να παρεμβαίνουν μεταξύ τους. Πολλοί πελάτες θα επιλέξουν επίσης κωνικό εργαλείο όταν σχεδιάζουν μειωτήρες ή γωνιακές δομές διεύθυνσης επειδή έχει σταθερή μετάδοση και καταλαμβάνει λιγότερο χώρο. Εάν ο ίδιος ο εξοπλισμός έχει περιορισμούς ως προς τον όγκο, αλλά πρέπει να επιτύχει γωνιακή απόδοση, αυτό το γρανάζι είναι ιδιαίτερα κατάλληλο.


Οι κοινές βιομηχανικές εφαρμογές περιλαμβάνουν επίσης: μικρές εργαλειομηχανές, εξοπλισμό συσκευασίας, ανυψωτικές πλατφόρμες, μηχανήματα ανάμειξης, γεωργικά οχήματα και εξοπλισμό κατασκευής. Σε αυτόν τον εξοπλισμό, δεν μπορεί να παραχθεί όλη η ισχύς σε ευθεία γραμμή και το κωνικό γρανάζι παίζει το ρόλο της "στροφής στη γωνία και της συνεχούς μετάδοσης".

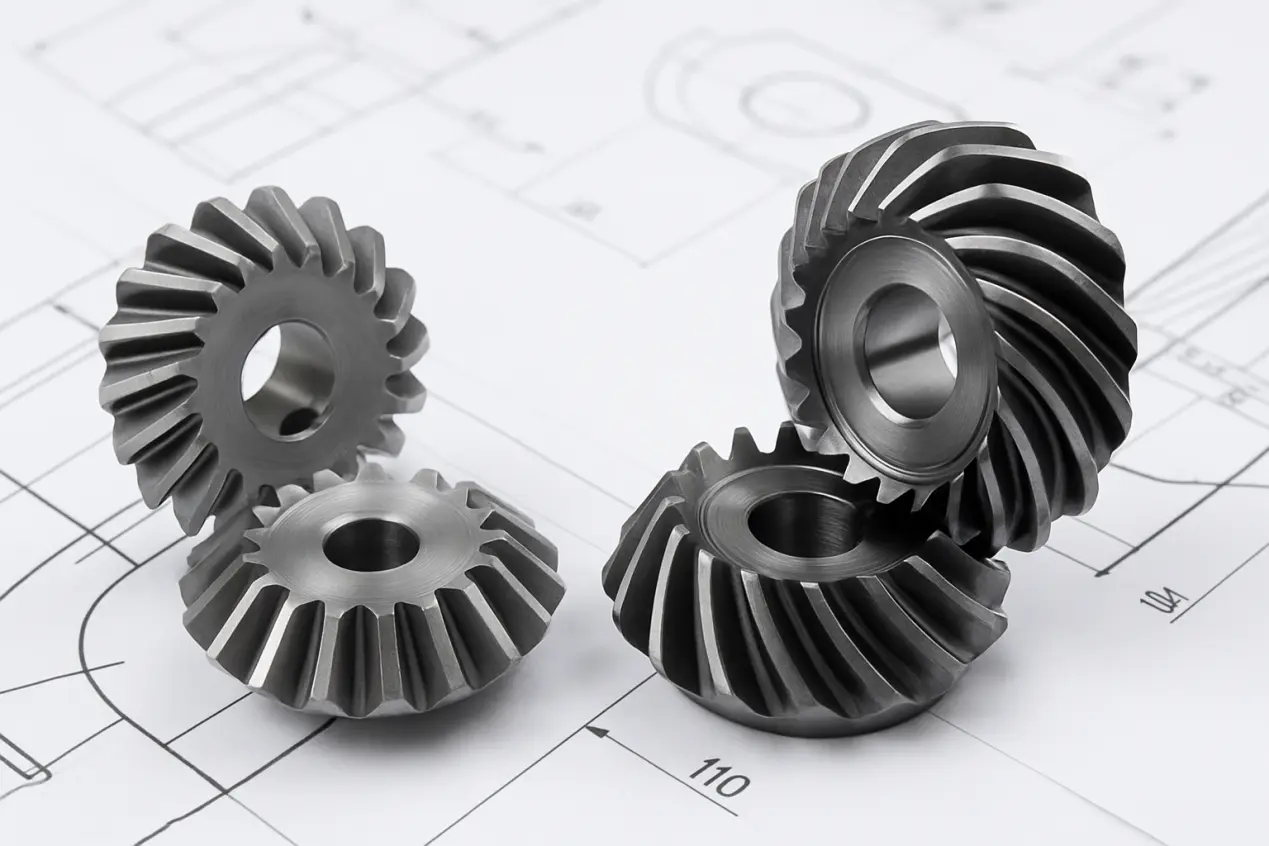

Διαφορετικοί τύποι κωνικών γραναζιών χρησιμοποιούνται για διαφορετικά φορτία και ταχύτητες: οι ευθείες κωνικές οδοντώσεις είναι απλές και κατάλληλες για συστήματα χαμηλής ταχύτητας.σπειροειδή κωνικά γρανάζιαείναι πιο αθόρυβα και πλένονται πιο ομαλά, κατάλληλα για εξοπλισμό συνεχούς εργασίας. Η Raydafon προσφέρει και τους δύο τύπους κωνικών γραναζιών και η ακρίβεια και το υλικό μπορούν να επιλεγούν σύμφωνα με τις συγκεκριμένες συνθήκες εργασίας.


Όπου υπάρχει μετάδοση ισχύος μεταξύ δύο διασταυρούμενων αξόνων, ειδικά σε καταστάσεις όπου η γωνία είναι περιορισμένη, τα κωνικά γρανάζια είναι μια αξιόπιστη και ανθεκτική μηχανική επιλογή. Μπορείτε να μας πείτε τη δομή του εξοπλισμού σας και θα σας βοηθήσουμε να ταιριάξετε τις πιο κατάλληλες προδιαγραφές.



Προϊόντα
View as

Σπειροειδής λοξοτομή

Σπειροειδής λοξοτομή

Η Raydafon κατασκευάζει σπειροειδή κωνικά γρανάζια για ορθογώνια κίνηση στο δικό της εργοστάσιο στο Ningbo της Κίνας. Η κυρτή γραμμή δοντιών διατηρεί δύο ή περισσότερα δόντια σε επαφή κάθε στιγμή, έτσι ο κινητήρας λειτουργεί πιο ομαλά και αθόρυβα από ένα ίσιο ζεύγος λοξοτμήσεων ίδιου μεγέθους και φέρει περισσότερη ροπή για τις διαστάσεις του. Οι τυπικές μονάδες λειτουργούν από M3 έως M12 με βαθμούς ακριβείας DIN6 έως DIN9, που παράγονται σε ISO, DIN, ANSI, JIS ή BS. Τα υλικά περιλαμβάνουν κράμα χάλυβα, C45, ανοξείδωτο χάλυβα, ορείχαλκο, χαλκό, αλουμίνιο και POM, με επεξεργασίες επιφανειών από ψευδάργυρο και νικέλιο έως μαύρο οξείδιο, Geomet και Dacromet. Το πινιόν μπορεί να κοπεί με μόλις πέντε δόντια, επιτρέποντας μια μεγάλη αναλογία μείωσης σε ένα μόνο στάδιο ορθής γωνίας, και οι πλευρές των δοντιών μπορούν να λειανθούν μετά από θερμική επεξεργασία για υψηλότερες ποιότητες ακριβείας. Τα γρανάζια παρέχονται ως ταιριαστά ζεύγη με το μοτίβο επαφής ελεγμένο πριν από την αποστολή. Στείλτε το σχέδιο ή το δείγμα σας για προσφορά εντός 24 ωρών.
Πλαστικά κωνικά γρανάζια

Πλαστικά κωνικά γρανάζια

Η Raydafon κατασκευάζει πλαστικά κωνικά γρανάζια στο Ningbo της Κίνας, χυτευμένα σε POM και νάιλον για κινητήρες με ορθή γωνία. Οι τυπικές αναλογίες είναι 1:1, 2:1, 3:1, 4:1 και 5:1. ενότητες pitch M0.25 έως M1. Το δόντι μετράει από 10 έως 60. διάμετροι οπών 3,0 έως 10,0 mm. εξωτερικές διαμέτρους 8,7 έως 60,4 mm. θερμοκρασία λειτουργίας −40 °C έως +80 °C. Οι αριθμοί εξαρτημάτων περιλαμβάνουν GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040, GB1M410040 GB1M512060BS, GB1M512* και GB1M512BS*. Το επίθημα BS υποδηλώνει ένα μπρούτζινο ένθετο και βίδα ρύθμισης. Σημαντικό: Τα GB1M512* και GB1M512BS* ταιριάζουν μόνο με το κωνικό γρανάζι 60 δοντιών και δεν είναι συμβατά με άλλα γρανάζια. Η διαμορφωμένη γεωμετρία των δοντιών δίνει ήσυχο, σφιχτό πλέγμα. το πολυμερές είναι αυτολιπαινόμενο και ανθεκτικό στα χημικά. Προσαρμοσμένη μονάδα, πλήθος δοντιών, οπή, πλήμνη και ποιότητα υλικού διαθέσιμα για το σχέδιο. προσφορά εντός 24 ωρών.
Ως αξιόπιστος κατασκευαστής και προμηθευτής Γρανάζια Bevel στην Κίνα, τα προϊόντα μας έχουν περάσει την πιστοποίηση CE. Εάν θέλετε να αγοράσετε ποιοτικά προϊόντα, επικοινωνήστε μαζί μας.
