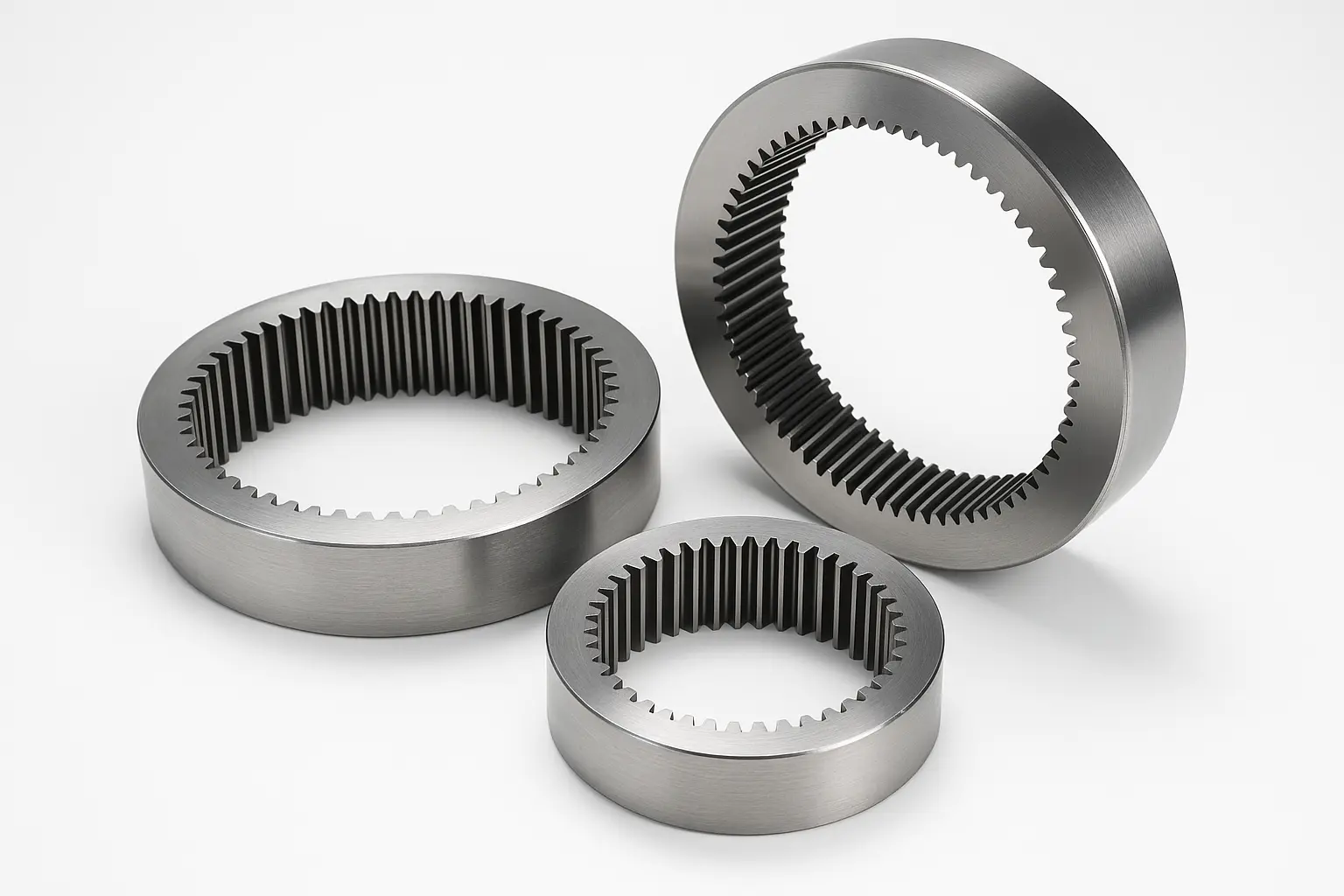

Δακτυλιοειδής εξοπλισμός

RaydafonΗ σειρά Ring Gear περιλαμβάνει εσωτερικούς δακτυλίους γραναζιών, τμηματικούς δακτυλίους γραναζιών, δακτυλίους γραναζιών μεγάλου συντελεστή βαρέως τύπου και άλλους τύπους, που χρησιμοποιούνται ευρέως σε ρουλεμάν περιστροφής, συστήματα εκτροπής αιολικής ενέργειας, πικάπ μηχανημάτων μηχανικής, συσκευές μετάδοσης βαρέως τύπου και άλλους τομείς. Η Raydafon, ως επαγγελματίας κατασκευαστής και εργοστάσιο στην Κίνα, είναι η πρώτη σας επιλογή!

Χρησιμοποιούμε κράμα χάλυβα υψηλής αντοχής ως βασικό υλικό, σε συνδυασμό με λείανση γραναζιών CNC, λείανση γραναζιών και άλλες διαδικασίες επεξεργασίας για να διασφαλίσουμε ότι το φινίρισμα της επιφάνειας των δοντιών και η ακρίβεια πλέγματος πληρούν τα βιομηχανικά πρότυπα. Για μεγάλου μεγέθους Ring Gear, είμαστε εξοπλισμένοι με μια αποκλειστική γραμμή θερμικής επεξεργασίας, η οποία μπορεί να επιτύχει επεξεργασία ενυδάτωσης πλήρους κύκλου ή επαγωγής απόσβεσης για βελτίωση της αντοχής στην κόπωση και της αντοχής στη φθορά. Όλα τα προϊόντα παράγονται πλήρως στα δικά μας εργοστάσια και οι βασικές παράμετροι όπως το σφάλμα βήματος και η ακτινική διαρροή ανιχνεύονται από όργανα μέτρησης τριών συντεταγμένων, προφίλ γραναζιών και άλλο εξοπλισμό για να διασφαλιστεί η ομαλή συναρμολόγηση και ο μη φυσιολογικός θόρυβος κατά τη λειτουργία.

Προς το παρόν, της Raydafon'sΔακτυλιοειδής εξοπλισμόςΤα προϊόντα έχουν χρησιμοποιηθεί ευρέως σε γερανούς πύργου, μηχανές ασπίδας, αυτοματοποιημένους σταθμούς εργασίας και άλλο εξοπλισμό και έχουν εξαχθεί στη Γερμανία, τη Βραζιλία, την Ινδία και άλλες χώρες. Με σταθερή ποιότητα και έγκαιρη παράδοση, έχουμε κερδίσει μακροχρόνια συνεργασία με πολλούς κατασκευαστές εξοπλισμού στο εσωτερικό και στο εξωτερικό. Είτε χρειάζεστε μια μικρή παρτίδα δειγμάτων για δοκιμαστική εγκατάσταση είτε για μαζική αγορά, η Raydafon μπορεί να παρέχει σταθερή υποστήριξη για το έργο σας με επαγγελματικές υπηρεσίες και εξαιρετικά προϊόντα. Μη διστάσετε να επικοινωνήσετε μαζί μας για δείγματα ή προσφορές και η τεχνική μας ομάδα θα παρέχει γρήγορη απάντηση και προτάσεις επιλογής με βάση τις απαιτήσεις σχεδίασής σας.

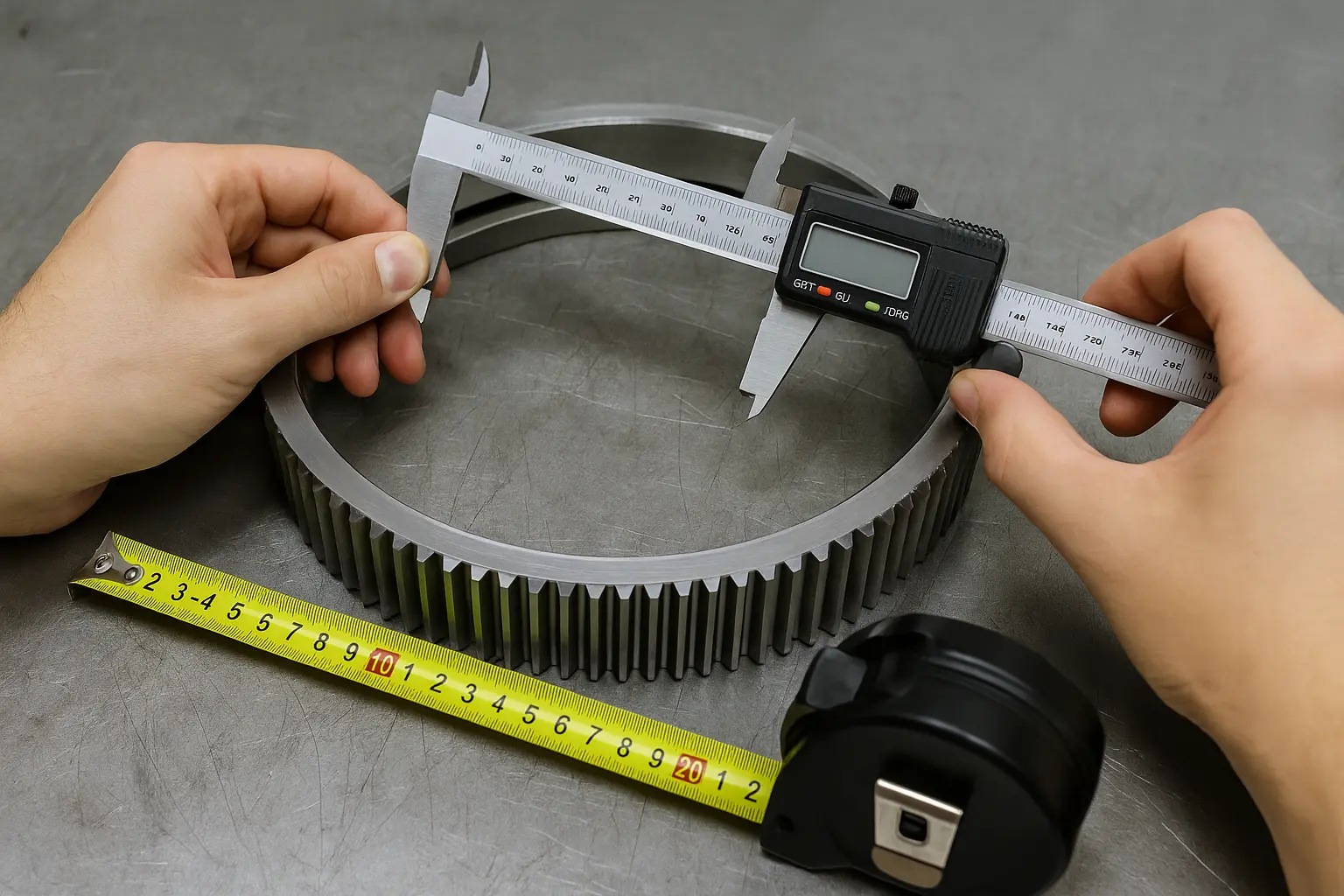

Πώς να μετρήσετε το μέγεθος του δακτυλίου εργαλείων

Πολλοί πελάτες συχνά δεν ξέρουν από πού να ξεκινήσουν τη μέτρηση κατά την αντικατάσταση ή την προσαρμογή του Ring Gear (δακτύλιος γραναζιού). Στην πραγματικότητα, αυτή η δουλειά δεν είναι περίπλοκη. Εφόσον κατακτήσετε μερικές παραμέτρους μεγέθους κλειδιού, μπορείτε να προσδιορίσετε εάν ταιριάζει με τις ανάγκες του εξοπλισμού.

Πρώτα κοιτάξτε την εξωτερική διάμετρο.

Χρησιμοποιήστε ένα παχύμετρο για να μετρήσετε την απόσταση από το εξωτερικό άκρο του δακτυλίου του γραναζιού έως το εξωτερικό άκρο, το οποίο είναι η λεγόμενη "εξωτερική διάμετρος". Αυτή η τιμή καθορίζει τον χώρο που καταλαμβάνει ο δακτύλιος του γραναζιού στη συνολική δομή. Δεν μπορεί να είναι πολύ μεγάλο ή πολύ μικρό και πρέπει να ταιριάζει στη θέση του αρχικού σας εξοπλισμού.

Το δεύτερο είναι η εσωτερική διάμετρος.

Αυτή είναι η διάμετρος της κυκλικής οπής στη μέση του δακτυλίου του γραναζιού. Μερικοί πελάτες το αποκαλούν "τρύπα άξονα". Αυτό το μέγεθος πρέπει να είναι απολύτως συνεπές με τον άξονα ή τη φλάντζα στη θέση εγκατάστασης του εξοπλισμού σας, διαφορετικά δεν θα ταιριάζει ή θα χαλαρώσει.

Ακολουθεί ο αριθμός των δοντιών.

Απλά μετρήστε τα δόντια ένα προς ένα, δεν είναι περίπλοκο. Αυτή η τιμή θα επηρεάσει την αναλογική σχέση του κιβωτίου ταχυτήτων. Εάν δεν αντιστοιχεί στο ταιριαστό αντιηλιακό και πλανητικό γρανάζι, ο εξοπλισμός δεν θα λειτουργεί κανονικά.

Η ενότητα είναι επίσης κρίσιμη.

Η ενότητα είναι το μέγεθος κάθε δοντιού, το οποίο σχετίζεται με την απόσταση μεταξύ των δοντιών. Αυτό μπορεί να υπολογιστεί χρησιμοποιώντας τον τύπο: Μονάδα = Εξωτερική διάμετρος ÷ (Αριθμός δοντιών + 2). Εάν δεν είστε σίγουροι, μπορείτε να μας πείτε τον αριθμό των δοντιών και την εξωτερική διάμετρο και θα σας βοηθήσουμε να υπολογίσετε.

Υπάρχουν επίσης πλάτος δοντιού και γωνία δοντιού.

Ορισμένος εξοπλισμός είναι ευαίσθητος στο θόρυβο και το φορτίο, επομένως πρέπει να λάβετε υπόψη το πλάτος των δοντιών (πάχος των δοντιών) και τη γωνία πίεσης (η κλίση των δοντιών, γενικά 20 μοίρες). Αυτά επηρεάζουν την ομαλότητα του δικτυώματος και σχετίζονται επίσης με τη ζωή.

Αν τοδακτυλιοειδής εξοπλισμόςέχει τρύπες για βίδες, θυμηθείτε να μετρήσετε την απόσταση των οπών και τις προδιαγραφές του σπειρώματος.

Ορισμένα Ring Gear έχουν οπές για βίδες για στερέωση. Μετρήστε το μέγεθος, τον αριθμό και τον κύκλο διάταξης (PCD) των οπών και στείλτε τα σε εμάς, ώστε να επιβεβαιώσουμε γρήγορα αν είναι καθολική ή αν χρειάζεται τροποποίηση του καλουπιού.

Γιατί να επιλέξετε Raydafon Δακτυλιοειδής εξοπλισμός

Η επιλογή του Ring Gear της Raydafon είναι ουσιαστικά η επιλογή μιας αξιόπιστης, υψηλής ακρίβειας λύσης μετάδοσης που μπορεί να αντέξει μακροχρόνιες δοκιμές φορτίου. Η Raydafon ειδικεύεται στην κατασκευή διαφόρων γραναζιών ακριβείας. Με ένα ώριμο σύστημα παραγωγής και τον ακραίο έλεγχο των λεπτομερειών, τα προϊόντα μας με δακτυλιοειδή εργαλεία δεν είναι μόνο σταθερής ποιότητας, αλλά έχουν επίσης καλή ευελιξία και συμβατότητα. Χρησιμοποιούνται ευρέως σε βασικές δομές μετάδοσης, όπως αυξητές ταχύτητας αιολικής ενέργειας, πλανητικούς μειωτήρες και συστήματα κίνησης μηχανημάτων μηχανικής.

Το Ring Gear μας είναι κατασκευασμένο από ενανθρακωμένο κράμα χάλυβα, υψηλής αντοχής χυτό χάλυβα ή προσαρμοσμένα υλικά από ανοξείδωτο χάλυβα και είναι σφυρηλατημένο ακριβείας και θερμική επεξεργασία σύμφωνα με το σενάριο χρήσης. Η σκληρότητα της επιφάνειας του δοντιού μπορεί να φτάσει έως και το HRC60. Όσον αφορά την τεχνολογία, χρησιμοποιούμε πολλαπλούς συνδέσμους επεξεργασίας ακριβείας, όπως αυλακώσεις CNC, κοπή προφίλ δοντιών και περιτύλιξη εσωτερικής διαμέτρου δακτυλίου γραναζιού και χρησιμοποιούμε το κέντρο μέτρησης γραναζιών για να επιθεωρήσουμε πλήρως τις βασικές διαστάσεις, όπως το σφάλμα κατεύθυνσης των δοντιών και την ακτινική διαρροή, για να διασφαλίσουμε ότι κάθε προϊόν μπορεί να επιτύχει υψηλή αντιστοίχιση και λειτουργία χωρίς παρεμβολές με τον πλανητικό φορέα.

Η Raydafon γνωρίζει καλά ότι διαφορετικές βιομηχανίες έχουν διαφορετικές απαιτήσεις για προϊόντα δακτυλιοειδών εργαλείων, επομένως παρέχουμε μια ποικιλία προδιαγραφών και μη τυποποιημένες υπηρεσίες προσαρμογής. Από δακτυλιοειδή γρανάζια βαρέως τύπου μεγάλου συντελεστή έως δακτυλίους υψηλής ακρίβειας μικρού συντελεστή, μπορούμε να παράγουμε κατόπιν ζήτησης και να παραδώσουμε δείγματα μόλις 10 εργάσιμες ημέρες μετά την επιβεβαίωση του σχεδίου. Ταυτόχρονα, το Ring Gear μας υποστηρίζει επίσης εσωτερικές και εξωτερικές δομές γραναζιών, οι οποίες μπορούν να ικανοποιήσουν τις δομικές απαιτήσεις διαφόρων συνθηκών εργασίας, όπως μηχανισμούς εκτροπής αιολικής ενέργειας, κιβώτια αυτόματου κιβωτίου ταχυτήτων και μηχανικές συσκευές περιστροφής.

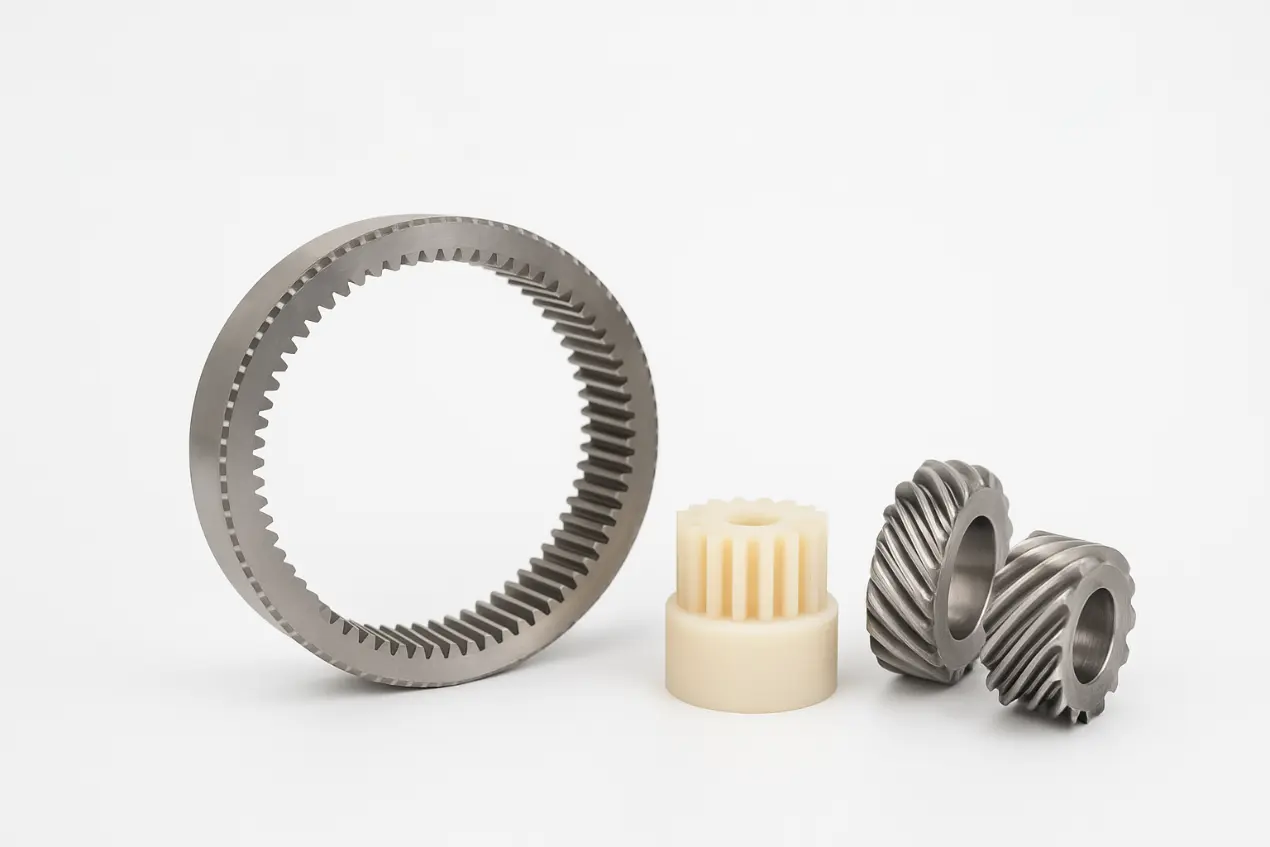

Η Raydafon όχι μόνο παράγει Ring Gear, αλλά διαθέτει επίσης μια πλήρη σειρά προϊόντων Precision Gear, συμπεριλαμβανομένων των Plastic Gear, Bevel Gear, Screw Gear, κ.λπ. Είτε πρόκειται για πελάτη που επιδιώκει ήσυχο και ελαφρύ εξοπλισμό γραφείου είτε για βιομηχανικό πελάτη που απαιτεί βαριά και ανθεκτικά στη φθορά, μπορούμε να παρέχουμε μια ενιαία λύση. Η επιλογή της Raydafon σημαίνει την επιλογή ενός τεχνικού κατασκευαστή που κατανοεί πραγματικά τα εργαλεία, ελέγχει το κόστος και δεν κάνει συμβιβασμούς στην ποιότητα. Εάν έχετε τεχνικές ερωτήσεις σχετικά με την εφαρμογή δακτυλιοειδών γραναζιών ή αναζητάτε δακτυλιοειδή γρανάζια υψηλής ακρίβειας που είναι κατάλληλα για μια συγκεκριμένη συσκευή, μη διστάσετε να επικοινωνήσετε με την τεχνική ομάδα μας. Η Raydafon θα παρέχει έναν σταθερό και αξιόπιστο "κλειστό βρόχο ισχύος" για το σύστημα μετάδοσης σας.
