Factory Direct PTO Shaft for Tractors and Agricultural Implements

Άξονας PTO Raydafon — Τι κάνουμε και πώς το κατασκευάζουμε

Το εργοστάσιο & η εμπειρία μας

  • Εστιάζουμε στην Ε&Α και στην κατασκευή αξόνων PTO και έχουμε βαθιά εμπειρία στα γεωργικά συστήματα μεταφοράς.
  • Το δικό μας εργοστάσιο βρίσκεται στο σύμπλεγμα βιομηχανίας γεωργικού εξοπλισμού της Κίνας.
  • Ελέγχουμε την πλήρη διαδικασία: προμήθεια υλικών, σφυρηλάτηση, μηχανική κατεργασία, συναρμολόγηση και δοκιμή.
  • Προμηθεύουμε μια πλήρη γκάμα αξόνων PTO για χλοοκοπτικά, περιστροφικά τρυπάνια, διανομείς λιπασμάτων, θραυστήρες και πολλά άλλα.
  • Τα προϊόντα μας πηγαίνουν στην Ευρώπη, την Αμερική, τη Μέση Ανατολή, τη Νότια Αμερική και άλλες ανεπτυγμένες γεωργικές αγορές.

Εστίαση σχεδιασμού: Ασφάλεια, Ευελιξία, Ανθεκτικότητα

  • Κάθε κινητήριος άξονας χρησιμοποιεί σωλήνα από ανθρακούχο χάλυβα υψηλής αντοχής και πιρούνια από σφυρήλατο χάλυβα.
  • Υψηλή αντοχή και υψηλή ροπή — σταθερό κάτω από βαριά φορτία και λειτουργία υψηλής συχνότητας.
  • Προσφέρουμε πολλαπλές διεπαφές διεθνών προτύπων: ιταλικού τύπου CE, γερμανικού τύπου WAL, αμερικανικού προτύπου ASAE κ.λπ.
  • Αυτό καθιστά τους άξονές μας συμβατούς με διαφορετικές μάρκες γεωργικών μηχανημάτων.

Χαρακτηριστικά ασφαλείας που ενσωματώνουμε

  • Το κάλυμμα ασφαλείας και ο συμπλέκτης περιορισμού της ροπής είναι στάνταρ — αποτρέπει τη ζημιά από υπερφόρτωση και τον προσωπικό τραυματισμό από εμπλοκή.
  • Ορισμένα μοντέλα προηγμένης τεχνολογίας υποστηρίζουν γρήγορη σύνδεση και απομάκρυνση — εύκολη αντικατάσταση και επισκευή σε εξωτερικό χώρο.
  • Η θέση της οπής λίπανσης είναι καλά σχεδιασμένη με δομή στεγανοποίησης — επεκτείνει τους κύκλους λίπανσης και μειώνει την καθημερινή συντήρηση.
  • Κάθε σετ υποβάλλεται σε δοκιμές δυναμικής εξισορρόπησης και πρόσκρουσης αντοχής πριν φύγει από το εργοστάσιο — χωρίς ασυνήθιστους κραδασμούς στις υψηλές ταχύτητες.

Προσαρμογή & Προμήθεια

  • Εξυπηρετούμε ΚΑΕ γεωργικών μηχανημάτων και κανάλια λιανικής — γνωρίζουμε τις διαφορές μεταξύ των βιομηχανιών.
  • Υποστηρίζουμε την προσαρμογή δειγμάτων και την παρτίδα μη τυπική παραγωγή.
  • Ευέλικτοι κύκλοι παράδοσης. Η τεχνική μας ομάδα βοηθά με την επιλογή και την αντιστοίχιση διεπαφής.
  • Τα τυπικά μοντέλα είναι πάντα σε απόθεμα και μπορούν να αποσταλούν την ίδια μέρα.

Πού χρησιμοποιούνται οι άξονες PTO μας

  • Μεσαία και μεγάλα αγροτικά μηχανήματα
  • Εξοπλισμός κήπου
  • Μηχανήματα ζωοτροφών

Εάν έχετε μια συγκεκριμένη εφαρμογή,επικοινωνήστε μαζί μαςγια σχέδια, εγχειρίδια προδιαγραφών ή υποστήριξη δοκιμών δειγμάτων. Θα προσαρμόσουμε μια λύση μετάδοσης για εσάς.

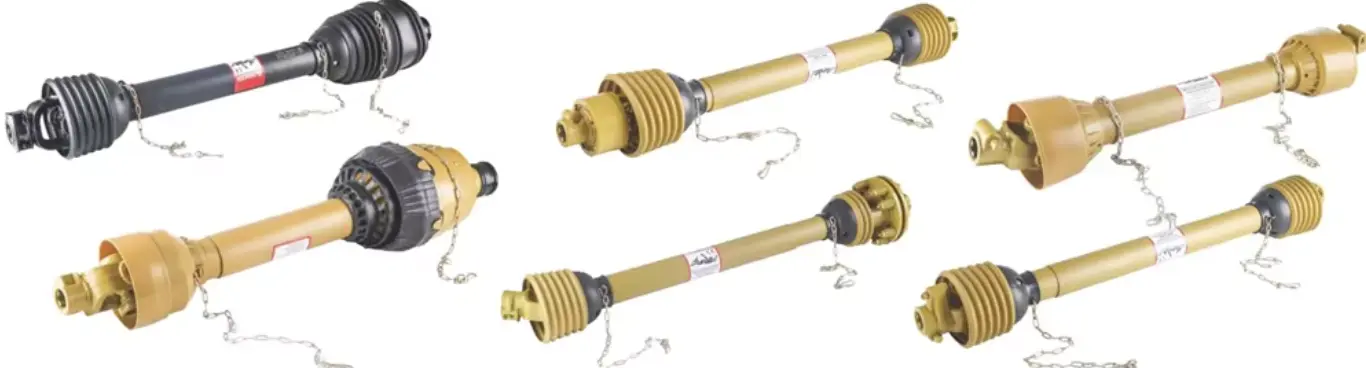

Raydafon PTO Shaft

Πώς να αφαιρέσετε τον άξονα PTO από το κιβώτιο ταχυτήτων

Η αφαίρεση ενός άξονα μετάδοσης κίνησης PTO δεν είναι περίπλοκη, αλλά αν το κάνετε λάθος μπορεί να καταστρέψετε τα εξαρτήματα της διεπαφής ή να δημιουργήσετε κινδύνους για την ασφάλεια. Δείτε πώς σας προτείνουμε να το κάνετε.

Πριν ξεκινήσετε

  • Κλείστε πρώτα την πηγή ρεύματος.
  • Βεβαιωθείτε ότι ο εξοπλισμός έχει κλείσει τελείως πριν ξεκινήσετε.

Ελέγξτε τον Τύπο σύνδεσης

  • Οι περισσότεροι άξονες PTO Raydafon χρησιμοποιούν δομή κλειδαριάς ασφαλείας.
  • Αναζητήστε έναν δακτύλιο συγκράτησης τύπου push ή μάνδαλο κοντά στο άκρο του κιβωτίου ταχυτήτων.
  • Ορισμένα μοντέλα χρησιμοποιούν βίδες — θα χρειαστείτε ένα εξάγωνο ή ένα κλειδί Torx.

Βήματα αφαίρεσης

  • Πιάστε το προστατευτικό κάλυμμα κοντά στο κιβώτιο ταχυτήτων και τραβήξτε το προσεκτικά προς τα πίσω για να αποκαλύψετε τη σύνδεση.
  • Για τύπο δακτυλίου συγκράτησης κουμπιού: πιέστε το δακτύλιο με το ένα χέρι και τραβήξτε απαλά τον άξονα προς τα έξω με το άλλο.
  • Για τύπο βίδας: ξεβιδώστε τη βίδα στερέωσης και μετά τραβήξτε απαλά.

Τι να προσέξετε

  • Μην τραβάτε βίαια και μην ανακινείτε πολύ - αυτό μπορεί να προκαλέσει ζημιά στη ράχη του κιβωτίου ταχυτήτων ή στη τσιμούχα λαδιού του ρουλεμάν.
  • Εάν η διεπαφή έχει σκουριάσει και έχει κολλήσει, ψεκάστε λιπαντικό αφαίρεσης σκουριάς, περιμένετε μερικά λεπτά και μετά δοκιμάστε αργά.
  • Εάν εξακολουθεί να είναι δύσκολο, χρησιμοποιήστε ένα λαστιχένιο σφυρί για να χτυπήσετε απαλά την άκρη του κελύφους δύο φορές για να το βοηθήσετε να χαλαρώσει.

Μετά την Αφαίρεση

  • Ελέγξτε τη διεπαφή του spline για γρέζια, φθορά ή παραμόρφωση.
  • Εάν εντοπίσετε πρόβλημα, μην το εγκαταστήσετε σκληρά — αντικαταστήστε πρώτα το αξεσουάρ.
  • Οι άξονες PTO και τα κιβώτια ταχυτήτων της Raydafon έχουν τυπικές διεπαφές — ευθυγραμμίζουν την κατεύθυνση και επιστρέφουν χωρίς ωμή δύναμη.

Εάν χτυπήσετε μια αβέβαιη δομή ή μια εμπλοκή,επικοινωνήστε με την τεχνική υποστήριξη της Raydafon. Μπορούμε να παρέχουμε δομικά σχέδια ή καθοδήγηση βίντεο με βάση το μοντέλο σας, ώστε να μην καθυστερείτε τα προγράμματα καλλιέργειας.

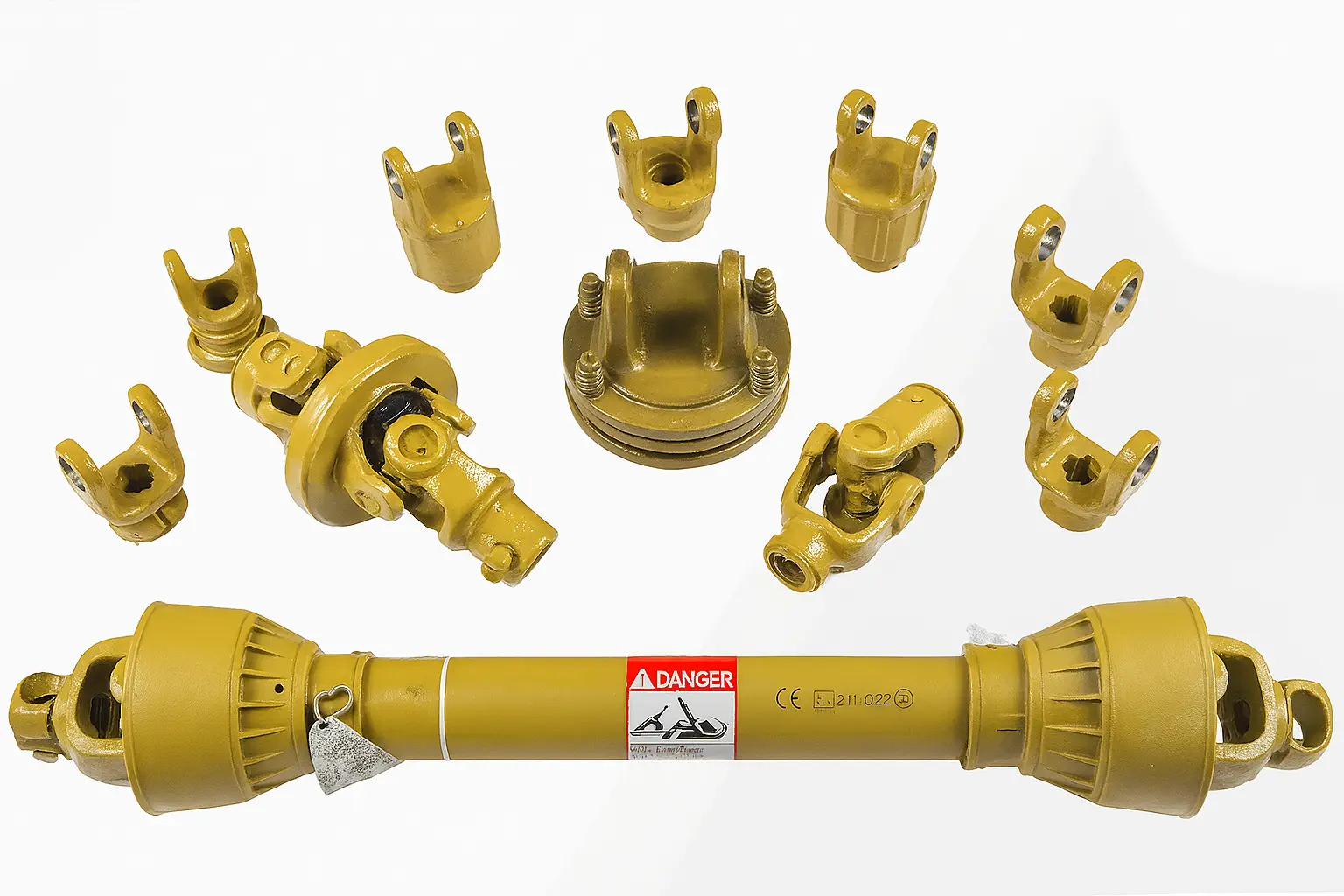

PTO shaft removal

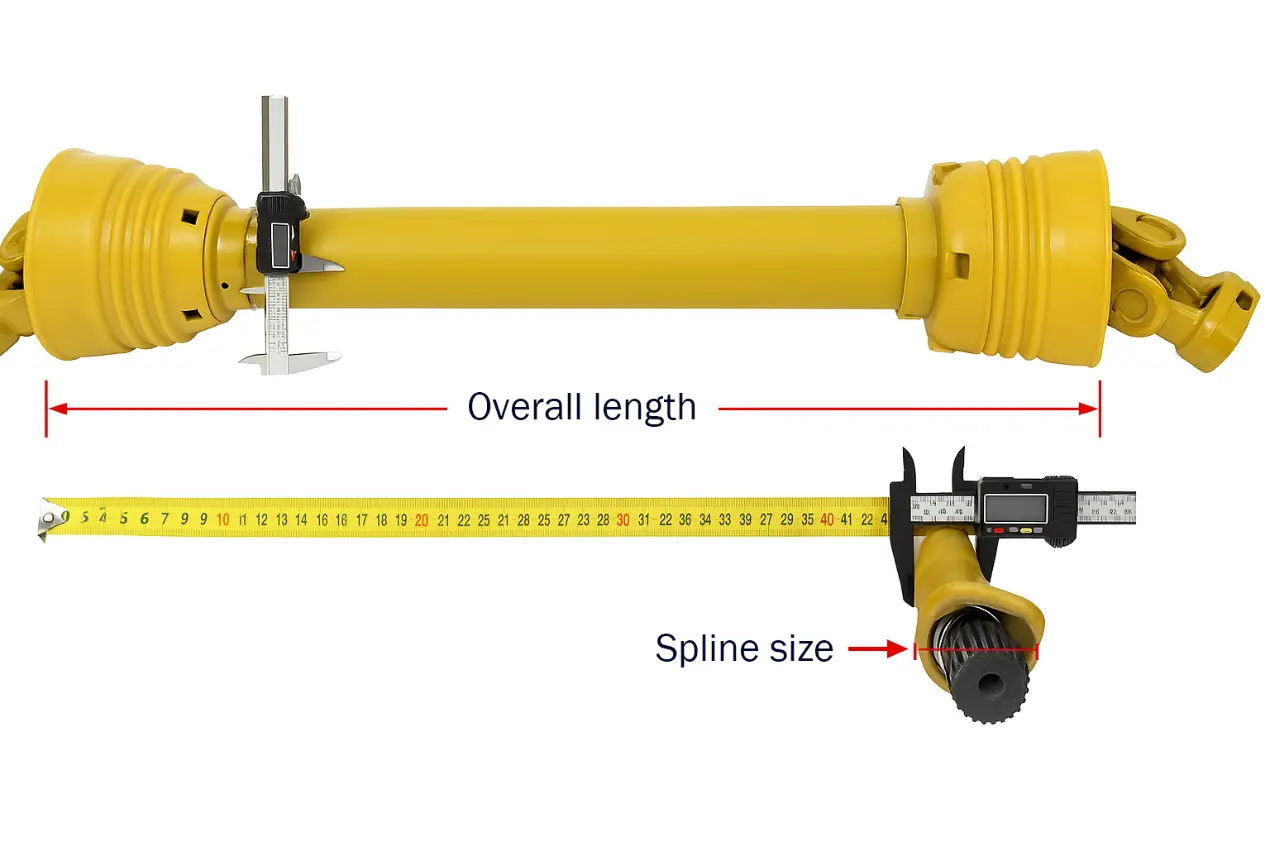

Πώς να μετρήσετε τον άξονα PTO

Πριν από την αντικατάσταση ή την προσαρμογή ενός άξονα μετάδοσης κίνησης PTO, η ακριβής μέτρηση είναι κρίσιμη. Το λάθος μέγεθος επηρεάζει την εγκατάσταση και μπορεί να προκαλέσει κακή λειτουργία ή ζημιά στον εξοπλισμό. Συνιστούμε να αφαιρέσετε τον άξονα από τον εξοπλισμό πριν από τη μέτρηση.

1. Συνολικό μήκος

  • Μετρήστε από άκρη σε άκρη στην ανασυρόμενη κατάσταση.
  • Αυτό σημαίνει από την εξωτερική άκρη του ενός πιρουνιού μέχρι την εξωτερική άκρη του άλλου πιρουνιού.
  • Μην μετράτε μόνο το μήκος του περιβλήματος — αυτό είναι ανακριβές.

2. Μέγεθος Spline (Έξοδος τερματικός σύνδεσμος)

  • Κοινές προδιαγραφές ράχης: 1-3/8" 6 δόντια, 1-3/8" 21 δόντια, 1-3/4" 20 δόντια κ.λπ.
  • Χρησιμοποιήστε ένα παχύμετρο για να μετρήσετε την εξωτερική διάμετρο της σφήνας.
  • Μετρήστε τον αριθμό των δοντιών ράχης.
  • Οι υποδοχές Raydafon υποστηρίζουν πολλαπλά διεθνή πρότυπα για εύκολη σύνδεση με διαφορετικές μάρκες.

3. Τύπος & δομή διαμέτρου σωλήνα

  • Το μεσαίο τμήμα είναι συνήθως ένας εξαγωνικός σωλήνας, ένας αστεροειδής σωλήνας ή ένας τετράγωνος σωλήνας.
  • Αυτό καθορίζει την ικανότητα ροπής και το τηλεσκοπικό εύρος.
  • Χρησιμοποιήστε ένα παχύμετρο βερνιέ για να μετρήσετε την απόσταση μεταξύ των απέναντι πλευρών (παράλληλες πλευρές για εξαγωνικούς σωλήνες, απόσταση δοντιών για σωλήνες αστεριών).
  • Καταγράψτε τη συνολική τηλεσκοπική διαδρομή.

4. Δομή Προστασίας Ασφαλείας

  • Επιβεβαιώστε εάν το περίβλημα είναι πλήρες.
  • Ελέγξτε για αντιολισθητικούς δακτυλίους και στα δύο άκρα του άξονα.
  • Αυτό βοηθά να καθοριστεί εάν ο άξονας μετάδοσης κίνησης μπορεί να συνεχίσει να χρησιμοποιείται.

Εάν δεν είστε σίγουροι πώς να μετρήσετε ή ανησυχείτε για σφάλμα μέτρησης, τραβήξτε μια φωτογραφία και στείλτε τα δεδομένα σας στην τεχνική ομάδα της Raydafon. Παρέχουμε επιβεβαίωση σχεδίασης διαστάσεων, προτάσεις γρήγορης αντιστοίχισης ή προσαρμοσμένη επεξεργασία. Διαλέγεις το σωστόΆξονας PTOκαι χρησιμοποιήστε το αμέσως μετά την εγκατάσταση χωρίς τροποποίηση.Επικοινωνήστε μαζί μαςγια μια δωρεάν φόρμα επιβεβαίωσης διάστασης ή βίντεο οδηγιών.

PTO shaft measurement

Σχετικά με τη Raydafon

Η Raydafon είναι ένας κατασκευαστής που εστιάζει στη μετάδοση και την υδραυλική τεχνολογία. Έχουμε εδώ και καιρό εξυπηρετήσει γεωργικό εξοπλισμό, βιομηχανικούς αυτοματισμούς και νέα πεδία ενέργειας.

  • Βρίσκεται στον πυρήνα της βιομηχανικής ζώνης ανταλλακτικών μετάδοσης στην Κίνα.
  • Ολοκληρωμένο σύστημα εφοδιαστικής αλυσίδας και ανεξάρτητες δυνατότητες επεξεργασίας.
  • Ολοκληρωμένο εργοστασιακό σύστημα: Ε&Α, χύτευση, φινίρισμα, συναρμολόγηση και δοκιμή.
  • Εμμένουμε στην ποιότητα ως θεμέλιο, στην παράδοση ως κριτήριο και στην εξυπηρέτηση ως υποστήριξη.
  • Παρέχουμε σταθερές και αξιόπιστες λύσεις μετάδοσης ισχύος για παγκόσμιους πελάτες.

Η σειρά προϊόντων μας

  • Κιβώτια ταχυτήτων τύπου ατέρμονα υψηλής απόδοσης
  • Πλανητικά κιβώτια ταχυτήτων συμπαγή και υψηλής αναλογίας
  • Υδραυλικοί κύλινδροι για γεωργικά μηχανήματα και μηχανολογικό εξοπλισμό
  • Τυπικά ανταλλακτικά και μη τυπική προσαρμογή — ανταποκρινόμαστε γρήγορα και παρέχουμε ευέλικτες λύσεις.

Εφαρμογές & Αγορές

  • Μηχανήματα σποράς και λίπανσης
  • Εξοπλισμός ανάμειξης
  • Φωτοβολταϊκά συστήματα παρακολούθησης
  • Πλατφόρμες ανύψωσης
  • Εξάγονται στη Νοτιοανατολική Ασία, τη Νότια Αμερική, την Ανατολική Ευρώπη, τη Μέση Ανατολή και πολλά άλλα.

Κάθε παρτίδα περνά πολλαπλούς γύρους εργοστασιακής επιθεώρησης: δοκιμή ροπής, δοκιμή σφράγισης, επιθεώρηση ανοχής συναρμολόγησης. Κάθε προϊόν έχει κατασκευαστεί για να «τρέχει σταθερά και να παραδίδεται στην ώρα του».

Αν ψάχνετε για ένα αξιόπιστο κινέζικο εργοστάσιο και προμηθευτή κιβωτίων ταχυτήτων και υδραυλικών ανταλλακτικών, η Raydafon είναι ένας συνεργάτης που δεν μπορείτε να χάσετε. Καλωσορίζουμε παγκόσμιους πελάτες για να συζητήσουν τη συνεργασία με σχέδια και δείγματα. Βοηθάμε τους πελάτες να κατασκευάσουν αποτελεσματικά και ανθεκτικά μηχανικά συστήματα με ανταγωνιστικές τιμές, επαγγελματική τεχνολογία και συνεχή σταθερή παράδοση.

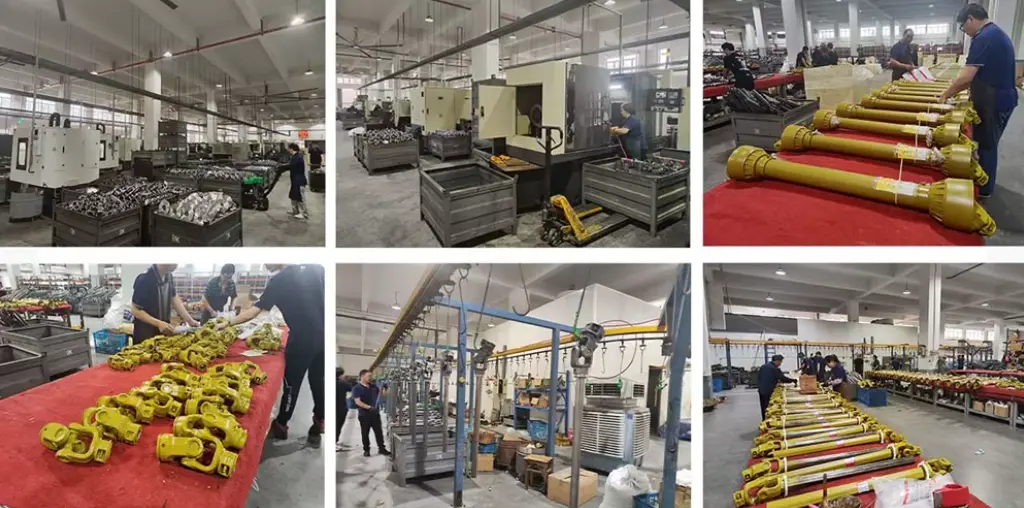

Raydafon factory

Προϊόντα
View as

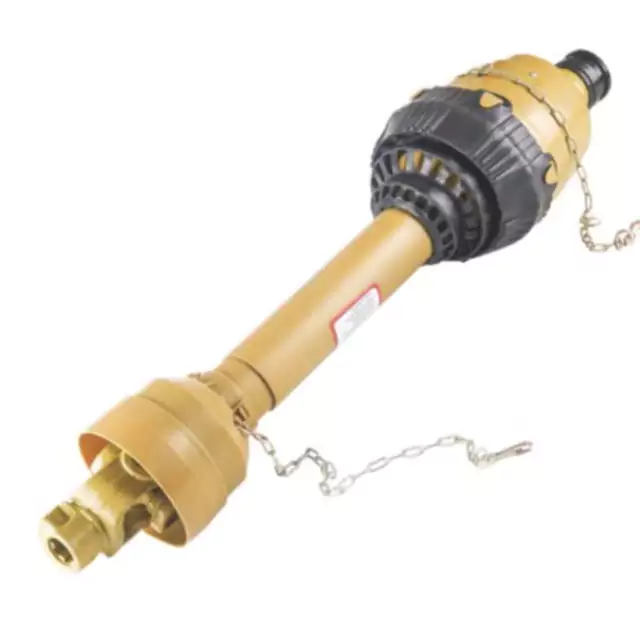

Άξονας PTO για Krone Round Balers

Άξονας PTO για Krone Round Balers

Krone στρογγυλό χορτοδετικό κάλυμμα άξονα PTO KR100/125/155/130/160, 1500/1800, 1500V/1250 MC και 1250/1550. Οι επιλογές Size 4 standard και Size 4 CV χρησιμοποιούν άξονα 1210 με spline 1.375-6. Το μέγεθος 6 CV είναι διαθέσιμο για τις εκδόσεις 1500/1800 και επιλεγμένες 1250/1500. το 1500V/1250 MC χρησιμοποιεί 2380 ή 2480 CV με 1.375-6. Οι επιλογές συμπλέκτη περιλαμβάνουν FT34 στα 1.000 N·m, FT32 στα 1.000 N·m, FT42 στα 1.450 N·m, διακοπή K64/2 στα 1.050 ή 1.500 N·m και FF1 στα 1.000 N·m. Οι αριθμοί εξαρτημάτων βάσης βιογραφικού είναι 71R4121UCW07000 για CAT3/540 και 71R6121UCW07000 για CAT4/540, και οι δύο 1.375-6. Το MOQ, η προσαρμογή και ο χρόνος παράδοσης αναφέρονται ανά παραγγελία αφού επιβεβαιωθεί το μοντέλο του χορτοδετικού και η υπάρχουσα διαμόρφωση άξονα.
Άξονας PTO για Στρογγυλά δεματοποιητές Case IH

Άξονας PTO για Στρογγυλά δεματοποιητές Case IH

Άξονας PTO για χορτοδετικές μηχανές Case IH — καλύπτει τις παραλλαγές RB444, RB454, RB455A, RB464, RB554 και RB564, καθώς και τις παραλλαγές RB454 Silage και RB454 Rotor Cutter. Οδηγίες σταθερής ταχύτητας CAT4 και CAT5 με συμπλέκτη τριβής. spline εισόδου 1.375-6 ή 1.375-21 ανάλογα με το τρακτέρ. απαίτηση ισχύος 40–100 hp (30–75 kW). Αναφορές ροπής συμπλέκτη από 1.000 N·m (CAT3/S4) έως 1.800 N·m (CAT4/S6). Στείλτε το μοντέλο του χορτοδετικού σας και τον πτερύγιο PTO του τρακτέρ — επιβεβαιώνουμε την κατηγορία γραμμής μετάδοσης κίνησης, τη ροπή του συμπλέκτη και το μήκος του άξονα και επιστρέφουμε μια εργοστασιακή προσφορά εντός 24 ωρών.
Άξονας PTO για Μοντέλα New Holland Square Balers 900

Άξονας PTO για Μοντέλα New Holland Square Balers 900

Αυτός ο άξονας PTO για New Holland Square Balers 900 Models που κατασκευάστηκε προσεκτικά από την Raydafon έχει σχεδιαστεί για τετράγωνα χορτοδετικά της σειράς New Holland 900. Υιοθετεί τη δομή συμπαγούς σωλήνα λεμονιού και είναι εξοπλισμένο με τυπική διεπαφή 1-3/8" Z6 spline στα δύο άκρα για να εξασφαλίσει ομαλή και αποτελεσματική μετάδοση ισχύος και τέλεια εφαρμογή για τον εξοπλισμό σας. Ως επαγγελματίας κατασκευαστής και αξιόπιστος προμηθευτής από την Κίνα, προμηθεύουμε απευθείας από το εργοστάσιο για να σας παρέχουμε προϊόντα εξαιρετικής ποιότητας και ανταγωνιστικής τιμής για να εξασφαλίσουμε ομαλές λειτουργίες δεματοποίησης.
Άξονας PTO για New Holland BigBaler Square Balers 330 340

Άξονας PTO για New Holland BigBaler Square Balers 330 340

Ως γνωστός κατασκευαστής και προμηθευτής στην Κίνα, η Raydafon έχει κατασκευάσει προσεκτικά αυτόν τον άξονα PTO για New Holland BigBaler Square Balers 330 340 στο δικό της εργοστάσιο! Χρησιμοποιεί άξονα από κράμα χάλυβα υψηλής αντοχής 40Cr, με διπλό σφραγισμένο εγκάρσιο σύνδεσμο, φορτίο ροπής 3500 Nm και είναι συμβατό με διεπαφή ταχύτητας 540/1000 σ.α.λ. Το προϊόν ταιριάζει με ακρίβεια στη διεπαφή ισχύος του χορτοδετικού New Holland 330/340 και η εγκατάσταση είναι βολική και σταθερή. Ως εργοστάσιο πηγής, η Raydafon σας παρέχει αξιόπιστες λύσεις μετάδοσης σε προσιτή τιμή, καθιστώντας τις λειτουργίες δεματοποίησης πιο αποτελεσματικές!
Άξονας PTO για New Holland Discbines

Άξονας PTO για New Holland Discbines

Ως επαγγελματίας κατασκευαστής που εμπλέκεται βαθιά στον τομέα της γεωργικής μετάδοσης στην Κίνα, η Raydafon προσάρμοσε τον άξονα PTO για δισκομπίνες New Holland. Χρησιμοποιεί άξονα από κράμα χάλυβα υψηλής αντοχής με κωνικά ρουλεμάν διπλής σειράς, που μπορούν να μεταφέρουν ροπή 3200 Nm και να προσαρμόζονται στη διεπαφή ισχύος της πλήρους σειράς χλοοκοπτικών δίσκων της New Holland. Η επιφάνεια αυτού του προϊόντος υποβάλλεται σε επεξεργασία με τρία στρώματα νανοκεραμικού ψεκασμού και η αντοχή στη διάβρωση είναι 60% υψηλότερη από αυτή των παραδοσιακών διεργασιών. Επειδή παρέχεται απευθείας από το εργοστάσιο, η τιμή της Raydafon είναι 25% χαμηλότερη από αυτή των ευρωπαϊκών εμπορικών σημάτων και μπορεί επίσης να παρέχει μη τυποποιημένες υπηρεσίες προσαρμογής, καθιστώντας το μια οικονομικά αποδοτική επιλογή για ράντσο για την αναβάθμιση του εξοπλισμού κοπής.

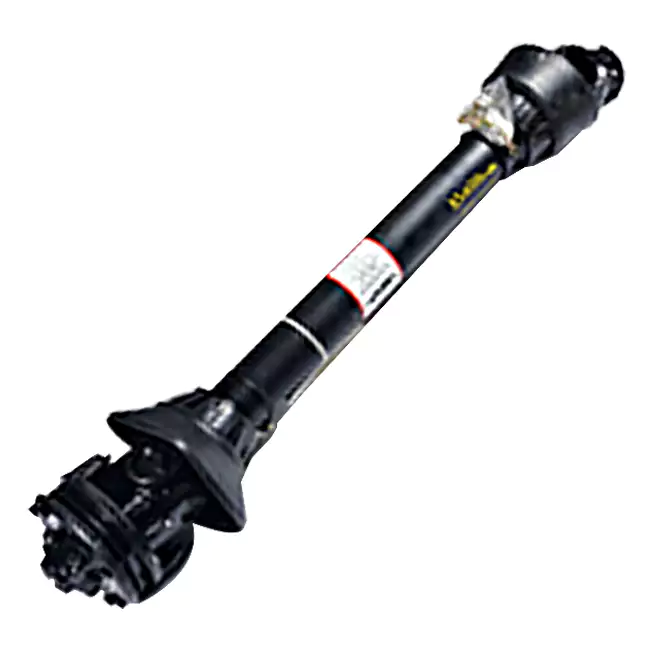

Άξονας PTO με ολίσθηση συμπλέκτη για δισκοκόπτη 1340

Άξονας PTO με ολίσθηση συμπλέκτη για δισκοκόπτη 1340

Χονδρική αντικατάσταση άξονα PTO συμπλέκτη ολίσθησης για Disc Mower 1340 / Hesston 1340 και 1345. Το συγκρότημα διπλού CV 55N αντικαθιστά έναν σύνδεσμο CV 80 μοιρών στην πλευρά του τρακτέρ και έναν σύνδεσμο CV 50 μοιρών στην πλευρά του δίσκου. Η σύνδεση τρακτέρ είναι συνήθως 1.375-21. Η σύνδεση του εργαλείου είναι στρογγυλός σφιγκτήρας 1,50"· η κατασκευή χρησιμοποιεί άκρα 1-3/8" 6 ράβδων. Ο συμπλέκτης τριβής διπλής πλάκας έχει ρυθμιστεί στα 2.800 N·m ροπής ολίσθησης και επανασυνδέεται μετά από υπερφόρτωση. Οι αριθμοί εξαρτημάτων 14656849, 82-14656849 και 83-14656849 παρατίθενται για πλήρη συναρμολόγηση, μισό εργαλείο και μισό τρακτέρ. Η συμβατότητα περιλαμβάνει Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 και New Idea 5512. Το MOQ, η προσαρμογή και ο χρόνος παράδοσης αναφέρονται ανά παραγγελία αφού επιβεβαιωθούν ο αριθμός εξαρτήματος και το μέγεθος σύνδεσης.
Ως αξιόπιστος κατασκευαστής και προμηθευτής Άξονας PTO στην Κίνα, τα προϊόντα μας έχουν περάσει την πιστοποίηση CE. Εάν θέλετε να αγοράσετε ποιοτικά προϊόντα, επικοινωνήστε μαζί μας.
