Βιδωτό γρανάζι

RaydafonΤα βιδωτά γρανάζια του είναι όλα επεξεργασμένα με φρέζα CNC και η ακρίβεια της επιφάνειας των δοντιών μπορεί να φτάσει το επίπεδο ISO 7, το οποίο είναι ιδιαίτερα κατάλληλο για συστήματα κλιμακωτών αξόνων με υψηλές απαιτήσεις για σταθερότητα πλέγματος και γωνία μετάδοσης. Σε σενάρια όπως η περιστρεφόμενη μετάδοση κλωστοϋφαντουργικών μηχανημάτων, η σπειροειδής τροφοδοσία του εξοπλισμού συσκευασίας, η μολύβδινη βιδωτή κίνηση ιατρικού εξοπλισμού και ο μηχανισμός τοποθέτησης γωνίας του εξοπλισμού αυτοματισμού, τα προϊόντα μας παρουσιάζουν καλή αντοχή στη φθορά και σταθερότητα πλέγματος. Κάθε προϊόν ολοκληρώνει την πλήρη διαδικασία κοπής, θερμικής επεξεργασίας, φινιρίσματος επιφάνειας δοντιών έως τελική επιθεώρηση στο δικό του εργοστάσιο. Οι βασικές παράμετροι όπως το σφάλμα ηλεκτροδίου και η ακρίβεια γωνίας έλικας ελέγχονται κομμάτι προς κομμάτι από το κέντρο μέτρησης του γραναζιού για να διασφαλιστεί ότι το διάκενο πλέγματος ελέγχεται στα ≤0,04 mm.

Τα τρία κύρια πλεονεκτήματα προϊόντος του βιδωτού γραναζιού Raydafon είναι:

Εύκαμπτη δομή: υποστηρίζει τον κλιμακωτό σχεδιασμό του άξονα με γωνίες από 30° έως 90°, επιλύοντας το δομικό πρόβλημα που δεν μπορούν να μεταδώσουν τα γρανάζια.

Ισχυρή ανθεκτικότητα: η επιφάνεια των δοντιών είναι ανθρακωμένη και σβησμένη, η σκληρότητα φτάνει το HRC55-60, η συνεχής διάρκεια ζωής μπορεί να υπερβαίνει τις 5000 ώρες.

Υψηλή απόδοση μετάδοσης: μετά τη βελτιστοποίηση της γωνίας έλικας, η απόδοση φτάνει το 95%, ενώ μειώνει σημαντικά τον θόρυβο λειτουργίας του συστήματος και βελτιώνει τη σταθερότητα ολόκληρου του μηχανήματος.

Στον τομέα της προσαρμογής υψηλών προδιαγραφών, η Raydafon παρέχει μια δομή διπλής απαγωγής που μπορεί να επιτύχει τη θέση "μηδενικής ανταπόκρισης", η οποία είναι ιδιαίτερα κατάλληλη για εξοπλισμό ημιαγωγών και όργανα αεροπορίας. Για παράδειγμα, το βιδωτό γρανάζι που παρέχουμε για μια εταιρεία ημιαγωγών ελέγχει το σφάλμα τοποθέτησης της πλατφόρμας πλακιδίων εντός ±0,01 mm βελτιστοποιώντας το σχήμα των δοντιών και την ανοχή επεξεργασίας, κερδίζοντας υψηλή αναγνώριση από τους πελάτες.

Επιλέγοντας το Raydafon'sβιδωτό γρανάζισημαίνει την επιλογή ενός πυρήνα μετάδοσης ισχύος "υψηλής ακρίβειας, υψηλής προσαρμοστικότητας, χαμηλών απωλειών", επιτρέποντας στον εξοπλισμό σας να λειτουργεί πάντα αποτελεσματικά και αξιόπιστα σε μια πολύπλοκη κλιμακωτή δομή. Παρέχουμε επίσης κωνικά εργαλεία, γρανάζι και άλλα υποστηρικτικά προϊόντα για την κάλυψη των διαφορετικών αναγκών των πελατών. Καλώς ήρθατε να επικοινωνήσετε μαζί μας για να λάβετε δείγματα, εγχειρίδια επιλογής ή τεχνικές πληροφορίες και οι τεχνικοί μηχανικοί μας θα παρέχουν λύσεις που ταιριάζουν εντός 24 ωρών.

Τρόπος χρήσης του βιδωτού γραναζιού

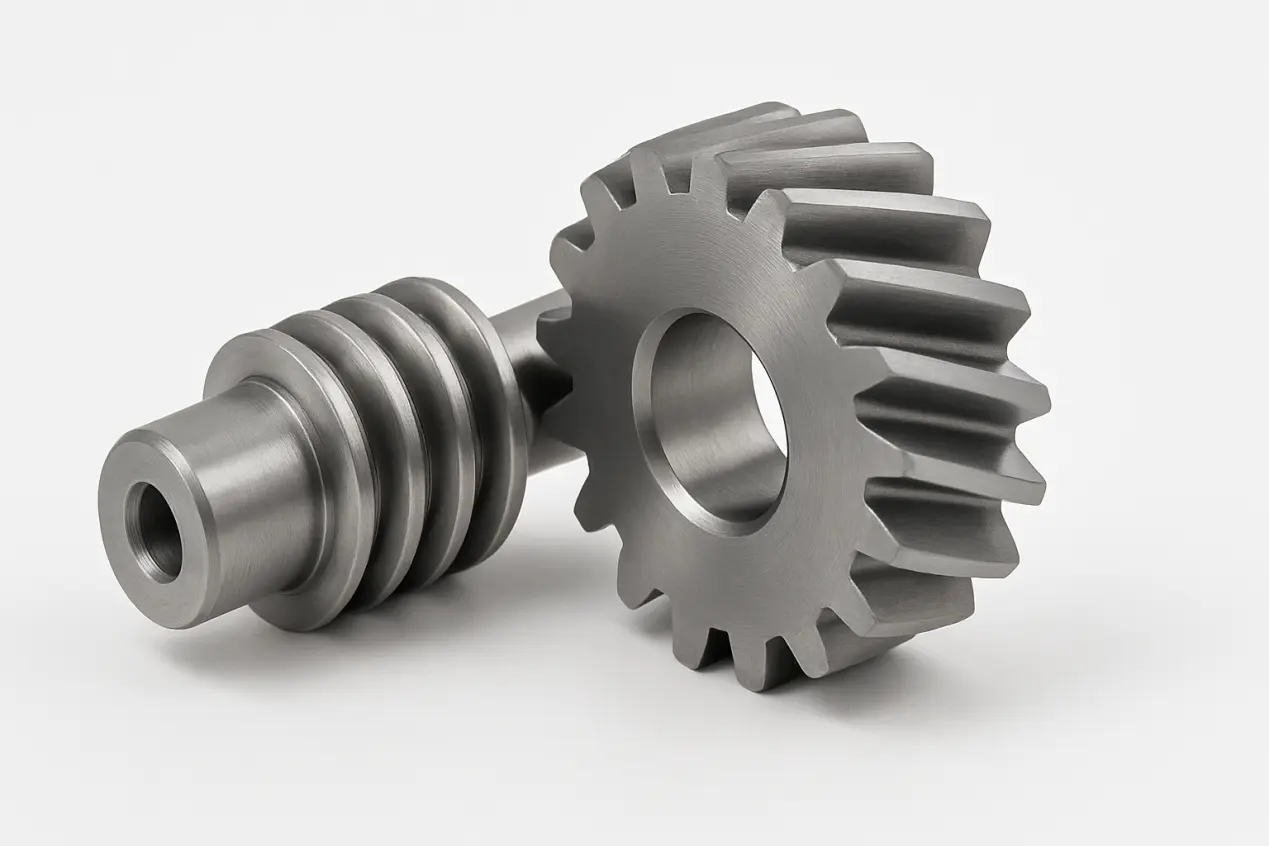

Γρανάζια με βίδεςχρησιμοποιούνται κυρίως για τη μετάδοση ισχύος μεταξύ δύο μη παράλληλων, κλιμακωτών αξόνων, με κοινή γωνία 90°. Ένα αξιοσημείωτο χαρακτηριστικό αυτού του τύπου εργαλείων είναι η κεκλιμένη επιφάνεια των δοντιών. Τα δόντια δεν βρίσκονται σε γραμμική επαφή, αλλά σημειακή επαφή ή λοξότμητη επαφή, γεγονός που τα καθιστά πιο αθόρυβα και λιγότερο δονητικά κατά τη λειτουργία και κατάλληλα για μηχανικές κατασκευές μέσης και χαμηλής ταχύτητας με απαιτήσεις θορύβου.

Στην πραγματική χρήση, το πρώτο βήμα είναι να επιβεβαιώσετε ότι η θέση εγκατάστασης είναι σύμφωνη με τη γωνία του άξονα. Ειδικά όταν χρησιμοποιείται σε εξοπλισμό εκτύπωσης, μηχανές συστροφής ή ιατρικά συστήματα παράδοσης, η απόκλιση γωνίας θα προκαλέσει κακό πλέγμα ή ουρλιαχτό. Δεύτερον, πρέπει να επιλεγεί ένα ζεύγος βιδωτών γραναζιών με αντίστοιχες μονάδες, γωνίες έλικας και αριθμούς δοντιών για να διασφαλιστεί η κανονική μετάδοση. Η φορά περιστροφής των γραναζιών πρέπει επίσης να χρησιμοποιείται σε ζεύγη, γενικά σε συνδυασμό αριστερά-δεξιά, και δεν μπορεί να αναμειχθεί.

Όσον αφορά τη λίπανση, λόγω της μικρής επιφάνειας επαφής της επιφάνειας του δοντιού και της συγκεντρωμένης τριβής, συνιστάται η χρήση κάλυψης με γράσο ή λάδι, ειδικά σε περιπτώσεις μακροχρόνιας λειτουργίας ή βαρέων φορτίων, όπως αυτοματοποιημένες γραμμές μετάδοσης και εξέδρες δοκιμών. Για εξοπλισμό με υψηλές απαιτήσεις ακρίβειας τοποθέτησης (όπως μηχανισμοί χειρισμού ημιαγωγών), μπορούν να επιλεγούν μοντέλα με διεργασίες λεπτής λείανσης για να μειωθεί η απόσταση δικτυώματος και να βελτιωθούν οι επαναλαμβανόμενες δυνατότητες τοποθέτησης.

Επιπλέον, δεν συνιστάται η χρήση βιδωτών γραναζιών για περιπτώσεις αναστρέψιμης μετάδοσης, επειδή δεν έχουν συμμετρικές δυνατότητες πλέγματος. Εάν αναγκαστεί να τρέξει και προς τις δύο κατευθύνσεις, θα αυξήσει τη φθορά και ακόμη και θα προκαλέσει παραπήδηση των δοντιών, επηρεάζοντας τη διάρκεια ζωής.

Η Raydafon έχει πολυετή εμπειρία επεξεργασίας και υποστήριξης στον τομέα των βιδωτών γραναζιών. Μπορούμε να βοηθήσουμε στην παροχή προτάσεων σχεδίασης δοντιών, υπολογισμού φορτίου και λίπανσης με βάση τη δομή συναρμολόγησης και τις παραμέτρους εργασίας του πελάτη. Η επιλογή μιας κατάλληλης δομής είναι μόνο το πρώτο βήμα. Μόνο με την επιστημονική χρήση του μπορεί το σύστημα μετάδοσης να λειτουργεί σταθερά για μεγαλύτερο χρονικό διάστημα.
