Κιβώτιο ταχυτήτων τύπου Worm

Raydafon, το υψηλής ποιότητας εργοστάσιο μείωσης σκουληκιών της Κίνας, ταιριάζει με ακρίβεια στις ανάγκες διαφόρων εξοπλισμών και είναι η πρώτη σας επιλογή για να βρείτε έναν αξιόπιστο κατασκευαστή και προμηθευτή. Παρέχουμε υποστήριξη σταθερής ποιότητας και λογικής τιμής και χρησιμοποιούνται ευρέως σε συσκευασίες τροφίμων, μηχανήματα μεταφοράς, μηχανήματα επεξεργασίας ξύλου, γεωργικό εξοπλισμό και άλλα σενάρια.

Η Raydafon εστιάζει στη δομική βελτιστοποίηση και τη βελτίωση της απόδοσης των μειωτήρων ατέρμονων γραναζιών. Τα προϊόντα χρησιμοποιούν μονοκόμματο περίβλημα από κράμα αλουμινίου υψηλής αντοχής ή χυτοσίδηρο, το οποίο είναι ισχυρό και ανθεκτικό στη διάβρωση και κατάλληλο για σύνθετες συνθήκες εργασίας με υψηλή υγρασία, υψηλή σκόνη ή συχνούς κραδασμούς. Το εσωτερικό ατέρμονα είναι κατασκευασμένο από κράμα χαλκού υψηλής απόδοσης, σε συνδυασμό με σκουλήκι από κράμα χάλυβα υψηλής ποιότητας και μετά από λείανση ακριβείας και θερμική επεξεργασία, το πλέγμα είναι ομαλό, ο θόρυβος είναι χαμηλός, η απόδοση μετάδοσης είναι υψηλή και η λειτουργία χαμηλής θερμοκρασίας διατηρείται υπό συνεχείς συνθήκες εργασίας, επεκτείνοντας τη διάρκεια ζωής ολόκληρου του μηχανήματος.

Προκειμένου να βελτιωθεί η αξιοπιστία του προϊόντος, κάθε κιβώτιο ταχυτήτων της Raydafon υποβάλλεται σε δοκιμή λειτουργίας χωρίς φορτίο, δοκιμή σφράγισης λαδιού και δοκιμή επαφής με την επιφάνεια των δοντιών πριν φύγει από το εργοστάσιο για να διασφαλιστεί ότι δεν υπάρχει διαρροή λαδιού, δεν υπάρχει θόρυβος και δεν υπάρχει σφάλμα συναρμολόγησης. Το τμήμα λίπανσης χρησιμοποιεί συνθετικό γράσο υψηλής απόδοσης ή λάδι κιβωτίου ταχυτήτων για να προσαρμοστεί στο περιβάλλον εργασίας από -20℃ έως +80℃. Ορισμένα μοντέλα μπορούν να εξοπλιστούν με βαλβίδα αναπνοής για να παρατείνουν τη διάρκεια ζωής της στεγανοποίησης και να μειώσουν τη συχνότητα συντήρησης.

Το κιβώτιο ταχυτήτων τύπου worm όχι μόνο εξυπηρετεί διάφορους εγχώριους κατασκευαστές μηχανημάτων και εξοπλισμού, αλλά εξάγεται επίσης ευρέως στην Ευρώπη, την Αμερική, τη Νοτιοανατολική Ασία, τη Μέση Ανατολή και άλλα μέρη, παρέχοντας σταθερές λύσεις μετάδοσης για παγκόσμιους πελάτες. Η Raydafon τηρεί πάντα την αρχή της «πιο αξιόπιστης μετάδοσης και πιο αποτελεσματικής εξυπηρέτησης» και βελτιώνει συνεχώς τα πρότυπα προϊόντων και την ταχύτητα απόκρισης υπηρεσιών.

Πώς να ρυθμίσετε την αντίστροφη κίνηση στο κιβώτιο ταχυτήτων τύπου Worm

Στο σύστημα μετάδοσης του μειωτήρα ατέρμονα ταχυτήτων, το μέγεθος της αντίστροφης κίνησης σχετίζεται άμεσα με τη σταθερότητα λειτουργίας, την απόδοση μετάδοσης και τη διάρκεια ζωής του εξοπλισμού. Το λεγόμενο backlash αναφέρεται στο μικρό κενό που πρέπει να κρατηθεί μεταξύ των δύο επιφανειών των δοντιών για να αποφευχθούν παρεμβολές και να εξασφαλιστεί ομαλή δικτύωση όταν το σκουλήκι και ο τροχός σκουληκιού πλένονται. Το κιβώτιο ταχυτήτων τύπου Worm που παράγεται από τη Raydafon ρυθμίζεται με ακρίβεια πριν φύγει από το εργοστάσιο, αλλά οι αλλαγές στην αντίστροφη κίνηση είναι αναπόφευκτες κατά τη μακροχρόνια χρήση ή την επανεγκατάσταση, επομένως είναι πολύ απαραίτητο να κυριαρχήσετε τη σωστή μέθοδο ρύθμισης.

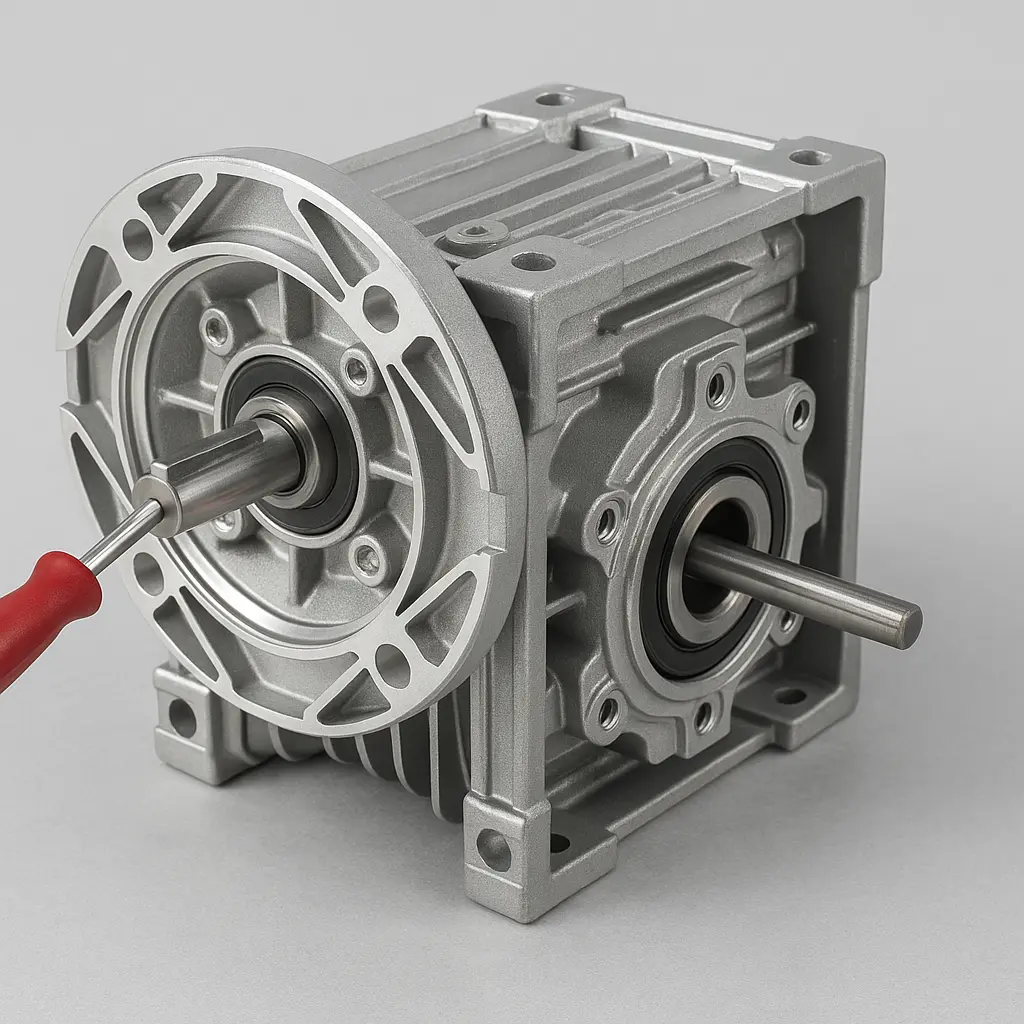

Πριν ρυθμίσετε την αντίστροφη κίνηση, βεβαιωθείτε πρώτα ότι ο μειωτήρας βρίσκεται σε κατάσταση απενεργοποίησης και ότι το φορτίο έχει αποφορτιστεί πλήρως για να αποφύγετε τυχόν κίνδυνο περιστροφής. Καθαρίστε την επιφάνεια του μειωτήρα πριν την αποσυναρμολόγηση για να βεβαιωθείτε ότι η διαδικασία προσαρμογής εξελίσσεται ομαλά. Για το ΝΜΕξοπλισμός σκουληκιών σειράς RVμειωτήρες που χρησιμοποιούνται συνήθως από τη Raydafon, ο δομικός σχεδιασμός του λαμβάνει υπόψη την ευκολία της επιτόπιας προσαρμογής. Τα περισσότερα μοντέλα διαθέτουν έκκεντρο μηχανισμό προφόρτισης του καθίσματος του άξονα εισόδου ή της φλάντζας, ο οποίος μπορεί να επιτύχει λεπτή ρύθμιση της οπισθοπορείας μέσω απλής λειτουργίας.

Στη συγκεκριμένη διαδικασία λειτουργίας, είναι συνήθως απαραίτητο να χαλαρώσετε τα μπουλόνια στερέωσης του ατέρμονα άξονα στο άκρο εισόδου και να αλλάξετε το βάθος δικτύωσης του ατέρμονα και του ατέρμονα τροχού ρυθμίζοντας τη θέση του έκκεντρου χιτωνίου ή της έδρας του ρουλεμάν. Η αξονική απόσταση μεταξύ των δύο μπορεί επίσης να ρυθμιστεί με ακρίβεια αλλάζοντας το πάχος της φλάντζας στην πλευρά του άξονα εισόδου ή στην πλευρά του ατέρμονα τροχού. Αυτός ο τύπος κατασκευής μπορεί συνήθως να σταθεροποιήσει το πλευρικό διάκενο μεταξύ 0,08 και 0,15 mm μέσω ελέγχου ακριβείας, διασφαλίζοντας τόσο καλή απόδοση πλέγματος όσο και ότι δεν είναι πολύ σφιχτό για να προκαλέσει εμπλοκή ή αυξημένη φθορά.

Αφού ολοκληρωθεί η ρύθμιση, θα πρέπει να πραγματοποιηθεί μια πλήρης δοκιμή χωρίς φορτίο για να επιβεβαιωθεί ότι δεν υπάρχει ασυνήθιστος θόρυβος, κραδασμοί ή αύξηση θερμοκρασίας και, στη συνέχεια, θα πρέπει να πραγματοποιηθεί δοκιμή πλήρους φορτίου. Είναι ιδιαίτερα σημαντικό να σημειωθεί ότι το πλευρικό διάκενο δεν μπορεί να ρυθμιστεί πολύ σφιχτά, διαφορετικά θα προκαλέσει μεγάλη αντίσταση στο τρέξιμο, έντονη θέρμανση της επιφάνειας του δοντιού και ακόμη και πρόωρη ζημιά. Εάν η πλευρική φθορά του γραναζιού είναι έντονη ή το ρουλεμάν είναι χαλαρό, το κουτί έχει παραμορφωθεί κ.λπ. κατά τη διαδικασία ρύθμισης, θα πρέπει να σταματήσει και να αντικατασταθούν εξαρτήματα ή να επικοινωνήσετε με την τεχνική υποστήριξη του κατασκευαστή.

Όλα τα κιβώτια ταχυτήτων Raydafon Worm περνούν δοκιμές ανίχνευσης επαφής επιφάνειας δοντιού και λειτουργίας χωρίς φορτίο πριν φύγουν από το εργοστάσιο για να διασφαλίσουν ότι το διάκενο του ζεύγους ταχυτήτων είναι στην καλύτερη κατάσταση. Παρέχουμε επίσης στους χρήστες λεπτομερείς οδηγίες χρήσης και οδηγούς συντήρησης. Εάν οι χρήστες αντιμετωπίζουν δυσκολίες προσαρμογής επί τόπου, μπορούμε να παρέχουμε απομακρυσμένη τεχνική βοήθεια, συμπεριλαμβανομένων υπηρεσιών καθοδήγησης βίντεο ή ανάλυσης δομικών σχεδίων. Χάρη στη λογική δομή και τα υψηλά πρότυπα συναρμολόγησης, τα προϊόντα της Raydafon έχουν επιδείξει καλή σταθερότητα μετάδοσης σε πολλούς εξοπλισμούς αυτοματισμού, μεταφορικά μηχανήματα και μηχανήματα συσκευασίας και μπορούν να διατηρήσουν ακριβή απόκριση ακόμη και υπό περίπλοκες συνθήκες εκκίνησης ή διακοπής λειτουργίας υψηλής συχνότητας. Η σωστή ρύθμιση του πλευρικού διάκενου είναι σημαντική προϋπόθεση για τη διασφάλιση της μακροπρόθεσμης σταθερής λειτουργίας του εξοπλισμού. Εάν έχετε περισσότερες τεχνικές ερωτήσεις σχετικά με τη δομή του προϊόντος ή την επιτόπια εγκατάσταση, μη διστάσετε να επικοινωνήσετε με την τεχνική ομάδα της Raydafon και θα σας παράσχουμε έγκαιρη και επαγγελματική υποστήριξη.

Πώς να υπολογίσετε την αναλογία κιβωτίου ταχυτήτων Worm

Όταν επιλέγετε ή σχεδιάζετε ένακιβώτιο ταχυτήτων ατέρμονα, ο υπολογισμός του λόγου μετάδοσης (δηλαδή του λόγου μείωσης) είναι μία από τις βασικές παραμέτρους. Ως επαγγελματίας κατασκευαστής μειωτήρων ατέρμονων γραναζιών, η Raydafon συνιστά να κυριαρχήσετε με ακρίβεια αυτήν την παράμετρο πριν επιλέξετε ένα μοντέλο, ώστε να διασφαλίσετε ότι η ταχύτητα εξόδου και η ροπή ανταποκρίνονται στις πραγματικές ανάγκες.

Η μέθοδος υπολογισμού της σχέσης μετάδοσης για έναν μειωτήρα ατέρμονων γραναζιών είναι πολύ άμεση και ο βασικός τύπος είναι:

Αναλογία μετάδοσης = αριθμός δοντιών του τροχού σκουληκιών ÷ αριθμός κεφαλών σκουληκιών

Μεταξύ αυτών, ο αριθμός των δοντιών του ατέρμονα τροχού σημειώνεται γενικά στην πινακίδα του προϊόντος ή στο τεχνικό σχέδιο και οι κοινές τιμές είναι 30, 40, 50, 60 κ.λπ. ο αριθμός των κεφαλών σκουληκιών είναι συνήθως 1 ή 2, υποδεικνύοντας πόσα δόντια περιστρέφεται ο τροχός σκουληκιών ανά στροφή του σκουληκιού.

Για παράδειγμα, εάν ο τροχός σκουληκιού έχει 40 δόντια και το σκουλήκι είναι μονής κεφαλής (1 κεφάλι), ο λόγος μετάδοσης είναι:

40 ÷ 1 = 40, δηλαδή η ταχύτητα εξόδου είναι το 1/40 της ταχύτητας εισόδου.

Εάν το σκουλήκι έχει διπλό άκρο (2 κεφαλές), τότε με τον ίδιο αριθμό δοντιών ατέρμονα, ο λόγος μετάδοσης είναι:

40 ÷ 2 = 20, το φαινόμενο της επιβράδυνσης μειώνεται στο μισό, αλλά η ταχύτητα εξόδου αυξάνεται.

Στην πραγματική σειρά προϊόντων της Raydafon, παρέχουμε μια ποικιλία τυπικών αναλογιών ταχύτητας από i=7,5 έως i=100 για να ικανοποιήσουμε τις απαιτήσεις μετατροπής ταχύτητας και ροπής υπό διαφορετικές συνθήκες εργασίας. Ορισμένα μοντέλα υποστηρίζουν επίσης συνδυασμούς πολλαπλών σταδίων για την επίτευξη μεγαλύτερης αναλογίας μετάδοσης, όπως 40:1 στο πρώτο στάδιο και 5:1 στο δεύτερο στάδιο, και ο συνολικός λόγος μετάδοσης μπορεί να φτάσει το 200:1.

Αξίζει να σημειωθεί ότι στην πραγματική χρήση, εκτός από τη σχέση μετάδοσης, παράγοντες όπως η ροπή εξόδου, η απώλεια απόδοσης και ο κύκλος εργασίας θα πρέπει επίσης να ληφθούν πλήρως υπόψη. Εάν ο λόγος μείωσης είναι πολύ μεγάλος, η απόδοση θα μειωθεί και ο όγκος θα αυξηθεί. εάν είναι πολύ μικρή, η ροπή εξόδου θα είναι ανεπαρκής και το φορτίο δεν μπορεί να κινηθεί.

Η Raydafon μπορεί γρήγορα να προτείνει τον κατάλληλο συνδυασμό μοντέλου και αναλογίας ταχύτητας με βάση την ισχύ εισόδου, την ταχύτητα λειτουργίας, τα χαρακτηριστικά φορτίου και άλλες παραμέτρους που παρέχονται από τον πελάτη. Η τεχνική ομάδα μας μπορεί να παρέχει πλήρεις υπηρεσίες υπολογισμού επιλογής για να διασφαλίσει ότι ο εξοπλισμός επιτυγχάνει την αναμενόμενη απόδοση στην πραγματική λειτουργία. Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τον υπολογισμό του λόγου ταχύτητας ή την αντιστοίχιση προϊόντων, μη διστάσετε να επικοινωνήσετε με τη Raydafon για τεχνική υποστήριξη και προσαρμοσμένες προτάσεις.
