Πώς λειτουργεί ένα πλανητικό κιβώτιο ταχυτήτων

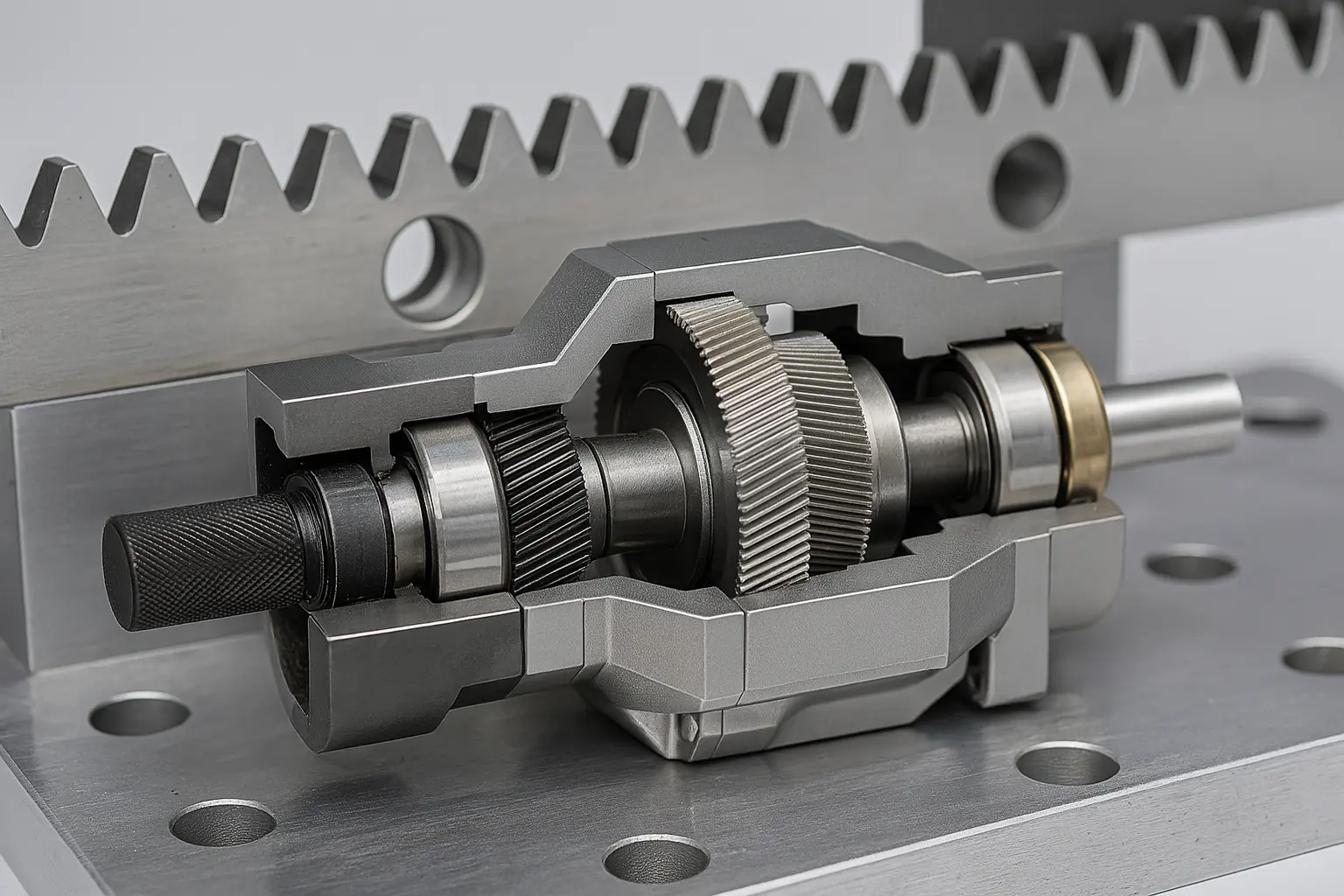

Η βασική δομή ενός πλανητικού μειωτήρα αποτελείται από τρία βασικά μέρη: το κεντρικό γρανάζι του ήλιου (πινιόν στο άκρο εισόδου), το πλανητικό σετ γραναζιών που περιστρέφεται γύρω του και τον εσωτερικό δακτύλιο γραναζιών τυλιγμένο γύρω από το εξωτερικό. Η ισχύς μεταδίδεται από τον κινητήρα, οδηγώντας πρώτα το γρανάζι του ήλιου να περιστραφεί, και στη συνέχεια το γρανάζι του ήλιου κινεί πολλαπλά πλανητικά γρανάζια για να περιστραφεί. Αυτά τα πλανητικά γρανάζια περιστρέφονται ενώ περιστρέφονται κατά μήκος του ηλιακού γραναζιού και τελικά μεταδίδουν την ισχύ στον άξονα εξόδου μέσω του πλανητικού φορέα που είναι στερεωμένος πάνω τους.

Αυτή η μέθοδος "πλέγμα πολλαπλών δοντιών" επιτρέπει την κατανομή της δύναμης μεταξύ πολλαπλών γραναζιών, τα οποία όχι μόνο έχουν ομαλή απόδοση και χαμηλό θόρυβο, αλλά έχουν επίσης ισχυρότερη φέρουσα ικανότητα από τις συνηθισμένες δομές γραναζιών. Οι πλανητές μειωτήρες της Raydafon μπορούν να παράγουν υψηλότερη ροπή υπό τις ίδιες συνθήκες όγκου, με συμπαγή δομή, κατάλληλη για εξοπλισμό με περιορισμένο χώρο εγκατάστασης αλλά υψηλές απαιτήσεις απόδοσης μετάδοσης, όπως συστήματα σερβομηχανισμού, αυτοματοποιημένοι ρομποτικοί βραχίονες, μονάδες μετάδοσης ανίχνευσης, μηχανές συσκευασίας κ.λπ.

Η σχέση μετάδοσης ενός πλανητικού μειωτήρα εξαρτάται από την σχέση μετάδοσης και τον αριθμό των σταδίων. Γενικά, ένα μεμονωμένο στάδιο μπορεί να φτάσει το 310:1, ένα δύο σταδίων μπορεί να επεκταθεί σε 20100:1 και ακόμη και ένας συνδυασμός τριών σταδίων μπορεί να γίνει για συνθήκες εργασίας που απαιτούν μεγαλύτερη αναλογία μείωσης. Η Raydafon παρέχει τυπική δομή αναλογίας ταχύτητας και υποστηρίζει προσαρμοσμένο συνδυασμό καταρράκτη, ρυθμίζοντας την ταχύτητα εξόδου και το εύρος ροπής σύμφωνα με τις ανάγκες των πελατών.

Επειδή το εσωτερικό πλανητικό γρανάζι αλλάζει συνεχώς τη θέση δύναμης κατά την περιστροφή, το γρανάζι φθείρεται ομοιόμορφα και ολόκληρο το μηχάνημα έχει μεγαλύτερη διάρκεια ζωής. Επιπλέον, χρησιμοποιούμε γρανάζια από σκληρυμένο κράμα χάλυβα, ρουλεμάν ακριβείας και πρότυπα συναρμολόγησης χαμηλής αντίστροφης αντίδρασης, γεγονός που καθιστά τον μειωτήρα όχι μόνο σταθερό στην έξοδο, αλλά και υψηλή ακρίβεια τοποθέτησης, κατάλληλο για επαναλαμβανόμενες εκκινήσεις και σταματήματα, εμπρός και όπισθεν και συνθήκες φορτίου χαμηλής αδράνειας.

Τα βασικά πλεονεκτήματα των πλανητικών μειωτήρων είναι η υψηλή απόδοση, η υψηλή πυκνότητα ροπής, το μικρό μέγεθος και ο καλός έλεγχος της συγκέντρωσης. Η Raydafon διαθέτει ώριμες λύσεις σε σχεδιασμό σετ ταχυτήτων, σύστημα λίπανσης, αντιστοίχιση φλάντζας εξόδου κ.λπ., οι οποίες μπορούν να καλύψουν τις πραγματικές ανάγκες διαφορετικών βιομηχανικών συστημάτων. Εάν αξιολογείτε τη βελτιστοποίηση του συστήματος μετάδοσης, μπορούμε να ταιριάξουμε γρήγορα τον κατάλληλο συνδυασμό μοντέλου και δομής σύμφωνα με τις παραμέτρους του κινητήρα και τις απαιτήσεις φορτίου που παρέχετε. Καλώς ήρθατε να συμβουλευτείτε την επιλογή.

Πώς να υπολογίσετε την αναλογία μετάδοσης του πλανητικού κιβωτίου ταχυτήτων

Κατά τη χρήση ή την επιλογή ενός πλανητικού μειωτήρα, ο υπολογισμός του λόγου μετάδοσης (λόγος μείωσης) είναι ένα βασικό και κρίσιμο βήμα. Η σχέση μετάδοσης καθορίζει την ταχύτητα και τη ροπή του άξονα εξόδου και έχει άμεσο αντίκτυπο στην απόδοση λειτουργίας του εξοπλισμού και την αντιστοίχιση φορτίου. Κατά το σχεδιασμό ενός πλανητικού συστήματος μείωσης, η Raydafon θα ταιριάζει με την κατάλληλη δομή αναλογίας ταχύτητας σύμφωνα με τις πραγματικές ανάγκες για να διασφαλίσει σταθερή και αποτελεσματική χρήση.

Ο τύπος για τον υπολογισμό του λόγου μετάδοσης ενός πλανητικού μειωτήρα στην πραγματικότητα δεν είναι περίπλοκος. Η πιο κοινή δομή είναι ότι το γρανάζι του ήλιου είναι ενεργό, ο εσωτερικός δακτύλιος είναι σταθερός και ο φορέας του πλανήτη εξέρχεται. Σύμφωνα με αυτή τη δομή, ο τύπος για τον υπολογισμό του λόγου μετάδοσης είναι:

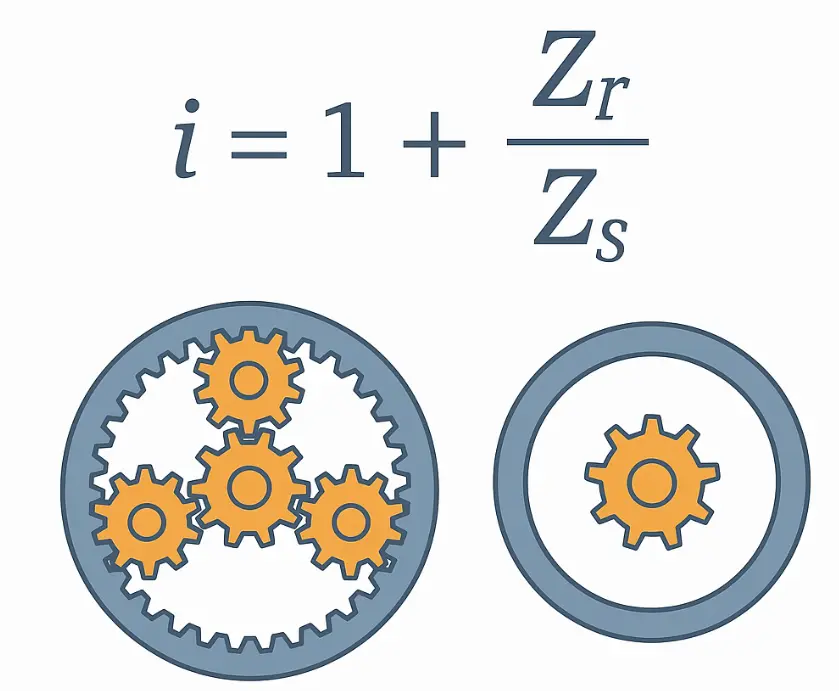

Σχέση μετάδοσης i = 1 + (Zr / Zs)

Οπου:

Zr είναι ο αριθμός των δοντιών στον εσωτερικό δακτύλιο

Zs είναι ο αριθμός των δοντιών στο γρανάζι του ήλιου

Για ένα απλό παράδειγμα: Εάν ο αριθμός των δοντιών στο γρανάζι του ήλιου είναι 20 και ο αριθμός των δοντιών στον εσωτερικό δακτύλιο είναι 60, τότε ο λόγος μετάδοσης είναι:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Δηλαδή, ο κινητήρας περιστρέφεται 4 φορές, ο άξονας εξόδου περιστρέφεται 1 φορά και ο λόγος μείωσης είναι 4:1.

Στους πλανητικούς μειωτήρες που σχεδίασε η Raydafon, η αναλογία μετάδοσης που χρησιμοποιείται συνήθως καλύπτει μια περιοχή από 3:1 έως 100:1, η οποία επιτυγχάνεται μέσω ενός συνδυασμού δομών ενός σταδίου, δύο σταδίων ή τριών σταδίων.

Δομή ενός σταδίου Συνήθως η αναλογία ταχύτητας είναι 3~10

Δομή δύο σταδίων Ο λόγος ταχύτητας είναι 15~100

Δομή τριών σταδίων Κατάλληλο για περιπτώσεις βαρέων φορτίων χαμηλής ταχύτητας που απαιτούν μεγαλύτερη αναλογία μείωσης

Εκτός από τον υπολογισμό της αναλογίας ταχύτητας, είναι επίσης σημαντικό να σημειωθεί ότι οι πλανητικές ομάδες διαφορετικών επιπέδων θα επιβάλλουν εσωτερική τριβή, η οποία θα έχει ελαφρύ αντίκτυπο στην απόδοση. Επομένως, με την προϋπόθεση ότι επιτρέπει η αναλογία ταχύτητας, προσπαθήστε να επιλέξετε έναν πιο αποτελεσματικό συνδυασμό χαμηλού επιπέδου.

Η Raydafon μπορεί να προτείνει μια λογική σχέση μετάδοσης και δομικό επίπεδο με βάση την ταχύτητα του κινητήρα, τις απαιτήσεις ταχύτητας εξόδου, τη ροπή φορτίου και άλλα δεδομένα που παρέχονται από τον πελάτη και να παρέχει σχέδια παραμέτρων και προτάσεις επιλογής για να αποφύγετε σφάλματα στο αρχικό στάδιο της επιλογής και να εξασφαλίσετε αξιόπιστη λειτουργία του εξοπλισμού. Εάν δεν είστε σίγουροι για τον υπολογισμό της σχέσης μετάδοσης, μπορείτε επίσης να επικοινωνήσετε απευθείας μαζί μας και θα σας βοηθήσουμε στον υπολογισμό και την αντιστοίχιση του κατάλληλου μοντέλου.
