Γιατί είναι σημαντική η σωστή ευθυγράμμιση για την απόδοση του υδραυλικού κυλίνδρου;

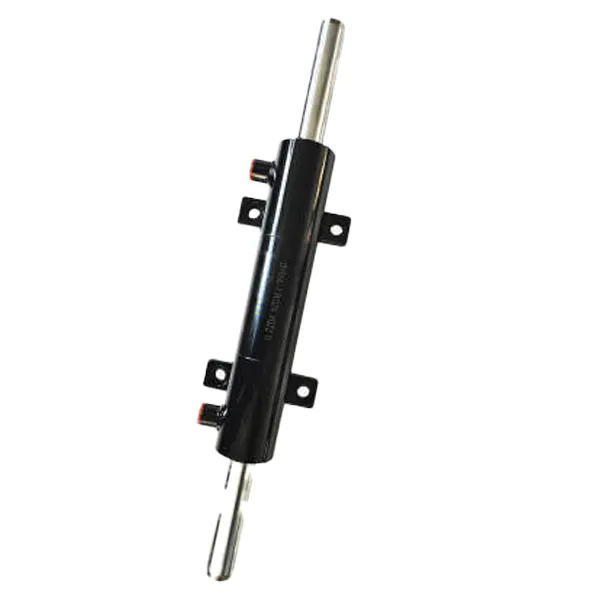

Σε βαριά μηχανήματα και βιομηχανικές εφαρμογές, τουδραυλικός κύλινδροςχρησιμεύει ως η δύναμη πίσω από τη γραμμική κίνηση, την ανύψωση, το πάτημα και την ώθηση. Ωστόσο, ακόμη και ο ακριβέστερος κατασκευασμένος υδραυλικός κύλινδρος θα παρουσιάσει πρόωρη βλάβη εάν αγνοηθεί η ευθυγράμμιση. Η σωστή ευθυγράμμιση διασφαλίζει ότι η ράβδος του εμβόλου κινείται ομόκεντρα μέσα στην κάννη του κυλίνδρου, κατανέμοντας τις δυνάμεις ομοιόμορφα μεταξύ των σφραγίδων, των ρουλεμάν και του εμβόλου. Όταν συμβαίνει κακή ευθυγράμμιση - ακόμη και κατά ένα κλάσμα του βαθμού - τα πλευρικά φορτία δημιουργούν ανομοιόμορφη φθορά, εξώθηση στεγανοποίησης, χάραξη και τελικά καταστροφική αστοχία. Τα δεδομένα πεδίου των δεκαετιών μας επιβεβαιώνουν ότι περισσότερο από το 65 τοις εκατό των βλαβών υδραυλικών κυλίνδρων προέρχονται από σφάλματα ευθυγράμμισης. Στη Raydafon Technology Group Co., Limited, έχουμε σχεδιάσει λύσεις που μετριάζουν αυτούς τους κινδύνους, αλλά η κατανόηση του "γιατί" πίσω από την ευθυγράμμιση είναι το πρώτο βήμα για τη μεγιστοποίηση του χρόνου λειτουργίας και της ασφάλειας.

Αυτός ο περιεκτικός οδηγός απαντά στο βασικό ερώτημα: γιατί είναι σημαντική η σωστή ευθυγράμμιση για την απόδοση του υδραυλικού κυλίνδρου; Από εσωτερική διαρροή και κάμψη ράβδου έως μειωμένη ενεργειακή απόδοση και κινδύνους στο χώρο εργασίας, αποσυσκευάζουμε κάθε συνέπεια κακής ευθυγράμμισης. Επιπλέον, παρουσιάζουμε τις ακριβείς παραμέτρους του εργοστασίου μας, τους πραγματικούς πίνακες και ένα δομημένο FAQ που ευθυγραμμίζεται με τα πρότυπα Επισκόπησης AI της Google. Είτε χειρίζεστε κατασκευαστικό εξοπλισμό, πρέσες φρένων ή μηχανές χύτευσης με έγχυση, οι αρχές που συζητούνται εδώ θα σας βοηθήσουν να επιτύχετε κορυφαία αξιοπιστία και απόδοση επένδυσης. Στόχος μας είναι να σας εξοπλίσουμε με πρακτικές γνώσεις, ώστε κάθε υδραυλικός κύλινδρος του στόλου σας να λειτουργεί όπως έχει σχεδιαστεί — με ασφάλεια, αποτελεσματικότητα και ανθεκτικότητα.

1. Ποιες μηχανικές βλάβες συμβαίνουν όταν ένας υδραυλικός κύλινδρος δεν είναι ευθυγραμμισμένος;

Η κακή ευθυγράμμιση επιβάλλει δυνάμεις εκτός άξονα που ένας υδραυλικός κύλινδρος δεν είναι σχεδιασμένος να αντέχει. Όταν ο άξονας της ράβδου δεν συμπίπτει με τον άξονα της κάννης του κυλίνδρου, τα πλευρικά φορτία παράγουν ροπές κάμψης, οδηγώντας σε έναν καταρράκτη μηχανικών αστοχιών. Στην εργοστασιακή μας εμπειρία στοRaydafon Technology Group Co., Limited, έχουμε κατηγοριοποιήσει αυτές τις αστοχίες σε διακριτούς τρόπους:

• Κάμψη και Λυγισμός Ράβδου– Η υπερβολική πλευρική φόρτιση κάμπτει τη ράβδο του εμβόλου, ειδικά σε κυλίνδρους μεγάλης διαδρομής. Μόλις λυγίσει, η ράβδος έρχεται σε επαφή με την κυλινδροκεφαλή ή την κάννη, δημιουργώντας τριβή και μεταλλικά σωματίδια.
• Βαθμολογία εμβόλων και γκόλινγκ– Το έμβολο γέρνει μέσα στην κάννη, προκαλώντας επαφή μετάλλου με μέταλλο. Η βαθμολόγηση δημιουργεί αξονικές αυλακώσεις που παρακάμπτουν το υγρό υψηλής πίεσης, μειώνοντας δραστικά την παραγωγή δύναμης.
• Κάταγμα ρουλεμάν και δακτυλίου φθοράς– Οι δακτύλιοι φθοράς (ή οι δακτύλιοι ολίσθησης) είναι σχεδιασμένοι για ακτινικά φορτία, αλλά η σοβαρή κακή ευθυγράμμιση υπερβαίνει την αντοχή τους στη θλίψη, οδηγώντας σε θραύση ή παραμόρφωση ψυχρής ροής.
• Οβάλ κύλινδρος κάννης– Τα επαναλαμβανόμενα πλευρικά φορτία παραμορφώνουν τη διατομή της κάννης από κυκλική σε ωοειδή. Αυτή η ωοειδής μορφή επιταχύνει τη φθορά της στεγανοποίησης και δημιουργεί αιχμές πίεσης.
• Αποτυχία στηρίγματος και καρφίτσας τοποθέτησης– Η λανθασμένη ευθυγράμμιση μεταφέρει την πίεση στις βάσεις στήριξης, τους βραχίονες ή τα μπουλόνια φλάντζας. Τα αρχεία καταγραφής επισκευής μας δείχνουν ραγισμένα στηρίγματα και κουρεμένους πείρους στο 23 τοις εκατό των μη ευθυγραμμισμένων εγκαταστάσεων.

Για να επεξηγηθούν οι μηχανικές συνέπειες, παρακάτω είναι ένας συγκριτικός πίνακας που βασίζεται στις δοκιμές αντοχής του εργοστασίου μας. Ο πίνακας δείχνει την εξέλιξη της αστοχίας υπό συνθήκες ελεγχόμενης κακής ευθυγράμμισης χρησιμοποιώντας τυπικές διαστάσεις υδραυλικού κυλίνδρου. Σημειώστε τους επιταχυνόμενους ρυθμούς φθοράς ακόμη και σε γωνιακή κακή ευθυγράμμιση 0,5 μοιρών.

Όπως δείχνουν τα δεδομένα, ένας υδραυλικός κύλινδρος που λειτουργεί με μόλις 0,5 μοίρες γωνιακή κακή ευθυγράμμιση χάνει περισσότερο από το 80 τοις εκατό της θεωρητικής ζωής κόπωσης. Σε πραγματικές εφαρμογές όπως οι βραχίονες εκσκαφέων ή οι υδραυλικές πρέσες, οι κραδασμοί και η θερμική διαστολή συχνά επιδεινώνουν την αρχική κακή ευθυγράμμιση. Οι μηχανικοί μας στη Raydafon συνιστούν πάντα επαλήθευση ευθυγράμμισης με λέιζερ για κρίσιμους κυλίνδρους. Επιπλέον, οι εύκαμπτες προσαρμογές τοποθέτησης - όπως οι σφαιρικοί δακτύλιοι ράβδων ή τα ρουλεμάν κορμού - μπορούν να αντισταθμίσουν τις μικρές δομικές παραμορφώσεις, αλλά ποτέ δεν αντικαθιστούν την ανάγκη για γεωμετρικά ευθυγραμμισμένες επιφάνειες στερέωσης. Η κατανόηση αυτών των μηχανισμών αστοχίας απαντά άμεσα γιατί η σωστή ευθυγράμμιση είναι σημαντική για την απόδοση του υδραυλικού κυλίνδρου: αποτρέπει τις πρόωρες, δαπανηρές μηχανικές βλάβες.

2. Πώς η ακατάλληλη ευθυγράμμιση επηρεάζει τη διάρκεια ζωής της στεγανοποίησης και την εσωτερική διαρροή;

Οι σφραγίδες είναι τα πιο ευαίσθητα στην ευθυγράμμιση εξαρτήματα μέσα σε οποιονδήποτε υδραυλικό κύλινδρο. Οι στεγανοποιήσεις ράβδων, οι στεγανοποιήσεις εμβόλου και οι υαλοκαθαριστήρες βασίζονται στην ομοιόμορφη ακτινική συμπίεση και σε ένα ομόκεντρο διάκενο μεταξύ κινούμενων και στατικών επιφανειών. Όταν συμβαίνει κακή ευθυγράμμιση, το χείλος στεγανοποίησης υφίσταται ανομοιόμορφη φόρτιση: η μία πλευρά συμπιέζεται υπερβολικά ενώ η αντίθετη πλευρά χάνει την επαφή. Αυτή η ανισορροπία προκαλεί ένα φαινόμενο ντόμινο υποβάθμισης της στεγανοποίησης και εσωτερικής διαρροής.

Από τη βάση δεδομένων ανάλυσης αστοχίας στεγανοποίησης του εργοστασίου μας, εντοπίσαμε πέντε βασικούς τρόπους με τους οποίους η κακή ευθυγράμμιση μειώνει τη διάρκεια ζωής της στεγανοποίησης:

• Εξώθηση στο διάκενο εξώθησης– Η ράβδος του εμβόλου σπρώχνει τη στεγανοποίηση μέσα στο διάκενο στην φορτωμένη πλευρά, προκαλώντας τσιμπήματα, σχίσιμο ή μόνιμη παραμόρφωση.
• Παραγωγή θερμότητας και τριβή– Η κίνηση εκτός άξονα αυξάνει την τριβή ολίσθησης έως και 40 τοις εκατό, αυξάνοντας τις τοπικές θερμοκρασίες πέρα ​​από τα όρια του υλικού στεγανοποίησης (π.χ. η πολυουρεθάνη αρχίζει να μαλακώνει πάνω από τους 110°C).
• Μικροφθορές στα άκρα στεγανοποίησης– Οι επαναλαμβανόμενοι κύκλοι κλίσης δημιουργούν μικροσκοπικές ρωγμές στο δυναμικό άκρο στεγανοποίησης, οδηγώντας σε διαρροές που επιδεινώνονται με την πάροδο του χρόνου.
• Είσοδος μόλυνσης– Μια κακώς ευθυγραμμισμένη ράβδος δεν επιτρέπει στο στεγανοποιητικό υαλοκαθαριστήρα να καθαρίσει πλήρως την επιφάνεια της ράβδου. βρωμιά και υγρασία εισέρχονται στον κύλινδρο, προκαλώντας λειαντική φθορά σε όλα τα εσωτερικά εξαρτήματα.
• Σπειροειδής αστοχία στεγανοποιήσεων εμβόλου– Για στεγανοποιήσεις εμβόλου δύο τεμαχίων (που ενεργοποιούνται από δακτυλίους Ο), η κακή ευθυγράμμιση προκαλεί τη σπειροειδή στεγανοποίηση ή τη συστροφή στην αυλάκωση του, παρακάμπτοντας αμέσως το υγρό από την πλευρά υψηλής πίεσης προς την πλευρά χαμηλής πίεσης.

Η εσωτερική διαρροή μεταφράζεται άμεσα σε μειωμένη δύναμη του κυλίνδρου, χαμηλότερες ταχύτητες ενεργοποίησης και αναποτελεσματικότητα της αντλίας. Για παράδειγμα, ένας υδραυλικός κύλινδρος διαμέτρου 50 mm που λειτουργεί στα 200 bar με εσωτερική διαρροή 2 λίτρων ανά λεπτό καταναλώνει περίπου 0,67 kW υδραυλικής ισχύος ως θερμότητα. Πάνω από 2.000 ώρες λειτουργίας, αυτή η απώλεια ενέργειας ισούται με περισσότερες από 1.300 kWh, για να μην αναφέρουμε το κόστος του υγρού μακιγιάζ και την πρόωρη φθορά της αντλίας.

Παρακάτω είναι μια σύνοψη των δεδομένων δοκιμής διάρκειας ζωής στεγανοποίησης του εργοστασίου μας για έναν τυπικό υδραυλικό κύλινδρο διπλής ενέργειας υπό διάφορες συνθήκες κακής ευθυγράμμισης. Στη δοκιμή χρησιμοποιήθηκαν στεγανοποιήσεις ράβδων πολυουρεθάνης υψηλής ποιότητας και στεγανοποιήσεις εμβόλων με βάση PTFE.

Στις εκτεταμένες υπηρεσίες μας, η Raydafon Technology Group Co., Limited βοήθησε εκατοντάδες πελάτες να μεταβούν από την ενεργητική αντικατάσταση σφράγισης στην προληπτική διόρθωση ευθυγράμμισης. Χρησιμοποιώντας εξαρτήματα ευθυγράμμισης ακριβείας και ελέγχοντας τον παραλληλισμό τοποθέτησης, οι πελάτες μας έχουν παρατείνει τη διάρκεια ζωής της στεγανοποίησης κατά τρεις έως πέντε φορές. Επιπλέον, η σωστή ευθυγράμμιση μειώνει τις εσωτερικές διαρροές κάτω από το 0,5 τοις εκατό της συνολικής ροής, διασφαλίζοντας ότι ο υδραυλικός κύλινδρος αποδίδει την ονομαστική του δύναμη χωρίς παρασυρόμενα ή πτώση φορτίων. Η άμεση συσχέτιση μεταξύ ευθυγράμμισης και ακεραιότητας στεγανοποίησης απαντά γιατί η σωστή ευθυγράμμιση είναι σημαντική για την απόδοση του υδραυλικού κυλίνδρου από την άποψη της αξιοπιστίας και του λειτουργικού κόστους.

3. Γιατί η κακή ευθυγράμμιση μειώνει την ενεργειακή απόδοση στα υδραυλικά συστήματα;

Η ενεργειακή απόδοση στα υδραυλικά συστήματα δεν αφορά μόνο την επιλογή αντλιών και βαλβίδων. Η μηχανική απόδοση κάθε υδραυλικού κυλίνδρου παίζει τεράστιο ρόλο. Η κακή ευθυγράμμιση εισάγει παρασιτικές δυνάμεις τριβής που μετατρέπουν την υδραυλική ενέργεια σε θερμότητα αντί για χρήσιμη εργασία. Όταν μια ράβδος κυλίνδρου κάμπτεται ή ξύνεται πάνω στην κυλινδροκεφαλή, η απαιτούμενη πίεση για επέκταση ή ανάσυρση αυξάνεται σημαντικά. Αυτή η άνοδος πίεσης αναγκάζει τη βαλβίδα εκτόνωσης να ανοίξει νωρίτερα ή απαιτεί περισσότερη ισχύ από τον κύριο κινητήρα — όλα αυτά χωρίς αύξηση της δύναμης εξόδου.

Η δοκιμή δυναμομέτρου του εργοστασίου μας σε πανομοιότυπους υδραυλικούς κυλίνδρους (διάτρηση 80 mm, ράβδος 45 mm, διαδρομή 500 mm) υπό διαφορετικές συνθήκες ευθυγράμμισης αποκαλύπτει εντυπωσιακές ενεργειακές κυρώσεις:

• 10 τοις εκατό κακή ευθυγράμμιση πλευρικό φορτίο σε σχέση με το ονομαστικό φορτίο– Αυξάνει την τριβή απόσπασης κατά 18 τοις εκατό και την τριβή λειτουργίας κατά 27 τοις εκατό.
• Υψηλές θερμοκρασίες λειτουργίας– Κάθε 10°C αύξηση της θερμοκρασίας λαδιού λόγω τριβής μειώνει τη διάρκεια ζωής του εξαρτήματος στο μισό, ενώ αυξάνει τις απώλειες ιξώδους εσωτερικής διαρροής.
• Αναποτελεσματικότητα ροής αντλίας– Για την αντιστάθμιση της εσωτερικής παράκαμψης στις κατεστραμμένες στεγανοποιήσεις, η αντλία πρέπει να παρέχει επιπλέον ροή, σπατάλη καυσίμου ή ηλεκτρικής ενέργειας.
• Αστάθεια ηλεκτροϋδραυλικού σερβο συστήματος– Η κακή ευθυγράμμιση εισάγει μη γραμμική τριβή που προκαλεί σύγχυση στους βρόχους ελέγχου θέσης, προκαλώντας διχασμό και υπέρβαση, καταναλώνοντας έτσι περισσότερη ενέργεια για τη σταθεροποίηση.
• Αυξημένος χρόνος κύκλου εργασίας– Ένας υδραυλικός κύλινδρος που καταπολεμά την κακή ευθυγράμμιση κινείται πιο αργά κάτω από την ίδια ροή, παρατείνοντας τον χρόνο κύκλου του μηχανήματος και αυξάνοντας την κατανάλωση ενέργειας ανά παραγόμενο εξάρτημα.

Σε μια μελέτη περίπτωσης με πρέσα διαμόρφωσης μετάλλου, ένας υδραυλικός κύλινδρος με 0,7 βαθμούς κακής ευθυγράμμισης κατανάλωνε 22 τοις εκατό περισσότερη ενέργεια για να ολοκληρώσει την ίδια λειτουργία συμπίεσης σε σύγκριση με τον ίδιο κύλινδρο μετά την επαναευθυγράμμιση. Πάνω από ένα έτος λειτουργίας σε δύο βάρδιες, αυτή η διαφορά αντιστοιχούσε σε περισσότερα από 12.000 USD μόνο στο κόστος ηλεκτρικής ενέργειας. Επιπλέον, η θερμότητα που παράγεται από την κακή ευθυγράμμιση ανάγκασε το σύστημα ψύξης να εργαστεί σκληρότερα, προσθέτοντας παρασιτικό ηλεκτρικό φορτίο.

Η ομάδα μας στη Raydafon Technology Group Co., Limited συμβουλεύει τους πελάτες να παρακολουθούν τη θερμοκρασία της ράβδου του κυλίνδρου με θερμική απεικόνιση. μια ράβδος που είναι πιο ζεστή στη μία πλευρά υποδηλώνει κάμψη ή κακή ευθυγράμμιση. Επίσης, η μέτρηση της έντασης ρεύματος σε υδραυλικές αντλίες που κινούνται με ηλεκτρισμό μπορεί να αποκαλύψει κρυφές αναποτελεσματικές ιδιότητες. Δίνοντας προτεραιότητα στην ευθυγράμμιση, όχι μόνο παρατείνετε τη διάρκεια ζωής των εξαρτημάτων αλλά επιτυγχάνετε και άμεση εξοικονόμηση ενέργειας. Η σωστή ευθυγράμμιση διασφαλίζει ότι ο υδραυλικός κύλινδρος μετατρέπει την ισχύ του υγρού σε γραμμική κίνηση με ελάχιστες απώλειες — απαντώντας γιατί η σωστή ευθυγράμμιση είναι σημαντική για την απόδοση του υδραυλικού κυλίνδρου στο πλαίσιο της βιωσιμότητας και του λειτουργικού κόστους.

4. Πώς μπορεί η ευθυγράμμιση ακριβείας να επεκτείνει τη διάρκεια ζωής ενός υδραυλικού κυλίνδρου;

Η ευθυγράμμιση ακριβείας είναι η πιο οικονομική μέθοδος για τη μεγιστοποίηση της διάρκειας ζωής οποιουδήποτε υδραυλικού κυλίνδρου. Όταν ένας κύλινδρος είναι τέλεια ευθυγραμμισμένος - που σημαίνει ότι ο άξονας της ράβδου είναι ομόκεντρος με τον άξονα της κάννης και οι επιφάνειες στερέωσης είναι παράλληλες υπό λειτουργικά φορτία - η κατανομή της τάσης γίνεται ομοιόμορφη. Αυτή η ομοιομορφία επιτρέπει σε κάθε εξάρτημα να λειτουργεί εντός του φακέλου σχεδιασμού του. Στη Raydafon Technology Group Co., Limited, ενσωματώνουμε τις βέλτιστες πρακτικές ευθυγράμμισης τόσο στα πρωτόκολλα κατασκευής όσο και στα πρωτόκολλα επιτόπιας εξυπηρέτησης.

Η ακόλουθη λίστα υπογραμμίζει τα οφέλη του κύκλου ζωής που έχουμε τεκμηριώσει από ευθυγραμμισμένους με ακρίβεια υδραυλικούς κυλίνδρους σε τομείς κατασκευών, εξόρυξης και βιομηχανικού αυτοματισμού:

• 2x έως 5x διάρκεια ζωής σφράγισης– Χωρίς ανομοιόμορφη εξώθηση ή μικροσκίσιμο. Οι σφραγίδες ράβδων παραμένουν ανέπαφες για εκατομμύρια κύκλους.
• Εξάλειψη του κινδύνου κάμψης ράβδου– Με την εξάλειψη των πλευρικών φορτίων, η ράβδος βλέπει μόνο καθαρή συμπίεση και τάση, διατηρώντας την ευθύτητα επ’ αόριστον.
• Σταθερή τριβή και ομαλή κίνηση– Η ολίσθηση και η φλυαρία εξαφανίζονται, μειώνοντας τη φθορά στα ρουλεμάν και τα στοιχεία οδήγησης.
• Μεγαλύτερα διαστήματα σέρβις υγρών– Η παραγωγή λιγότερων μεταλλικών σωματιδίων διατηρεί το υδραυλικό λάδι καθαρότερο, επεκτείνοντας τα διαστήματα αλλαγής φίλτρου και υγρού.
• Προβλέψιμα χρονοδιαγράμματα συντήρησης– Αντί για απροσδόκητο χρόνο διακοπής λειτουργίας, οι χρήστες μπορούν να σχεδιάζουν επισκευές με βάση τις ώρες λειτουργίας και όχι τις τυχαίες βλάβες.

Το εργοστάσιό μας χρησιμοποιεί εργαλεία ευθυγράμμισης λέιζερ με ακρίβεια 0,01 mm/m για την επαλήθευση της παραλληλίας και της ομοκεντρικότητας κατά την τελική συναρμολόγηση κάθε υδραυλικού κυλίνδρου. Παρέχουμε επίσης λεπτομερείς προδιαγραφές ευθυγράμμισης στους τελικούς χρήστες. Για νέες εγκαταστάσεις, συνιστούμε να ελέγχετε τα εξής: επιπεδότητα της πλάκας βάσης, παραλληλισμός ακίδων σχισμής και απουσία συστροφής στη δομή στερέωσης του κυλίνδρου. Για εφαρμογές μετασκευής ή επισκευής, τα σφαιρικά ρουλεμάν ή οι αυτοευθυγραμμιζόμενοι δακτύλιοι ράβδων μπορούν να διορθώσουν έως και 2 βαθμούς κακής ευθυγράμμισης, αλλά πρέπει να συνδυάζονται με δομικά σταθερές βάσεις.

Για να αποδείξετε τη μετρήσιμη επέκταση της διάρκειας ζωής, ανατρέξτε στον παρακάτω πίνακα που προέρχεται από τις δοκιμές επιταχυνόμενου κύκλου ζωής μας σε έναν τυπικό υδραυλικό κύλινδρο συνδετικής ράβδου.

Με ευθυγράμμιση ακριβείας, ένας υδραυλικός κύλινδρος μπορεί να αντέξει τη διάρκεια ζωής του αρχικού μηχανήματος. Στη Raydafon Technology Group Co., Limited, βλέπουμε συνήθως κυλίνδρους που λειτουργούν για περισσότερα από 15 χρόνια σε απαιτητικά περιβάλλοντα χωρίς μεγάλες επισκευές — μόνο και μόνο επειδή η ευθυγράμμιση είχε προτεραιότητα κατά την εγκατάσταση και διατηρήθηκε κατά τις γενικές επισκευές. Επομένως, η απάντηση στο «γιατί η σωστή ευθυγράμμιση είναι σημαντική για την απόδοση του υδραυλικού κυλίνδρου» περιλαμβάνει δραματικές μειώσεις στο συνολικό κόστος ιδιοκτησίας, αυξημένη διαθεσιμότητα μηχανήματος και ασφαλέστερη λειτουργία.

5. Τι ρόλο παίζουν οι ανοχές παραγωγής στη σωστή ευθυγράμμιση κυλίνδρων;

Οι κατασκευαστικές ανοχές καθορίζουν το δυναμικό ευθυγράμμισης της γραμμής βάσης ενός υδραυλικού κυλίνδρου. Ακόμα κι αν η εξωτερική τοποθέτηση είναι τέλεια, εσωτερικά γεωμετρικά σφάλματα - όπως η ευθύτητα της κάννης, η ομόκεντρη ράβδος και το διάκενο από το έμβολο προς τη οπή - μπορούν να δημιουργήσουν αποτελεσματική κακή ευθυγράμμιση. Στην Raydafon Technology Group Co., Limited, το εργοστάσιό μας συμμορφώνεται με τα πρότυπα ISO 13715 και ISO 2768-mk, αλλά προχωράμε πέρα ​​για να διασφαλίσουμε ότι κάθε υδραυλικός κύλινδρος εξέρχεται από τις εγκαταστάσεις μας με ακρίβεια ευθυγράμμισης.

Οι κρίσιμες παράμετροι ανοχής που επηρεάζουν την ευθυγράμμιση περιλαμβάνουν:

• Το βαρέλι είχε ευθύτητα– Μέγιστη απόκλιση 0,05 mm ανά μέτρο μήκους. οποιοδήποτε άλλο θα προκαλέσει κλίση του εμβόλου.
• Ευθύτητα ράβδου– 0,04 mm ανά 300 mm για επιχρωμιωμένες ράβδους. Οι λυγισμένες ράβδοι δημιουργούν πλευρικά φορτία ανεξάρτητα από την τοποθέτηση.
• Ομοκεντρικότητα μεταξύ σπειρωμάτων στερέωσης ράβδου και εμβόλου– Πρέπει να είναι εντός 0,03 mm TIR για να αποφευχθεί η ταλάντευση του εμβόλου.
• Παραλληλισμός όψεων τοποθέτησης (φλάντζας ή σχισμής)– 0,05 mm ανά 100 mm για αποφυγή μεταφοράς γωνιακού σφάλματος στο σώμα του κυλίνδρου.
• Ακτινικό διάκενο εμβόλου προς κάννη– Συνήθως 0,1 έως 0,3 mm. Το υπερβολικό διάκενο ενισχύει την κλίση κάτω από πλευρικά φορτία.

Το εργοστάσιό μας παρέχει λεπτομερές πιστοποιητικό ευθυγράμμισης για κάθε προσαρμοσμένο υδραυλικό κύλινδρο. Παρακάτω είναι ένα δείγμα της τυπικής αναφοράς ανοχής ευθυγράμμισης για μια σειρά κυλίνδρων μεσαίας αντοχής.

Οι πελάτες που καθορίζουν αυστηρές ανοχές κατασκευής από το εργοστάσιό μας απολαμβάνουν άμεσα οφέλη: ευκολότερη εγκατάσταση, λιγότερα ρολά ευθυγράμμισης και μεγαλύτερη διάρκεια ζωής σφράγισης. Επιπλέον, προσφέρουμε συμβουλευτικές υπηρεσίες ευθυγράμμισης πεδίου για τη μέτρηση και τη διόρθωση της κακής ευθυγράμμισης που προκαλείται από την εγκατάσταση. Η ποιότητα κατασκευής είναι ο σιωπηλός συνεργάτης στη σωστή ευθυγράμμιση. Χωρίς αυτό, ακόμη και η προσεκτική τοποθέτηση δεν μπορεί να επιτύχει τη βέλτιστη απόδοση του υδραυλικού κυλίνδρου. Έτσι, η κατανόηση και η απαίτηση αυστηρών ανοχών απαντά στο ερώτημα: γιατί είναι σημαντική η σωστή ευθυγράμμιση για την απόδοση του υδραυλικού κυλίνδρου; Επειδή η ευθυγράμμιση ξεκινά μέσα στον κύλινδρο πριν φτάσει στο μηχάνημά σας.

Συμπέρασμα: Δώστε προτεραιότητα στην ευθυγράμμιση για μέγιστη απόδοση επένδυσης (ROI).

Η σωστή ευθυγράμμιση δεν είναι προαιρετικό πρόσθετο — είναι θεμελιώδης απαίτηση για την απόδοση του υδραυλικού κυλίνδρου, την ασφάλεια και τον έλεγχο του κόστους. Σε όλο αυτό το άρθρο, δείξαμε ότι η κακή ευθυγράμμιση πυροδοτεί άμεσα την κάμψη της ράβδου, την εξώθηση στεγανοποίησης, τη σπατάλη ενέργειας και τις καταστροφικές αστοχίες. Αντίθετα, η ευθυγράμμιση ακριβείας επεκτείνει τη διάρκεια ζωής της στεγανοποίησης, μειώνει την εσωτερική διαρροή, μειώνει τις θερμοκρασίες λειτουργίας και πολλαπλασιάζει το MTBF. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited έχει ενσωματώσει την αριστεία ευθυγράμμισης σε κάθε υδραυλικό κύλινδρο που παράγουμε, από τυπικά συγκολλημένα σχέδια έως τηλεσκοπικούς κυλίνδρους βαρέως τύπου. Για τους ιδιοκτήτες μηχανών και τους μηχανικούς συντήρησης, το μήνυμα είναι σαφές: επενδύστε χρόνο στην επαλήθευση ευθυγράμμισης κατά την εγκατάσταση και τις περιοδικές επιθεωρήσεις. Χρησιμοποιήστε εργαλεία λέιζερ, ελέγξτε τον παραλληλισμό τοποθέτησης και καθορίστε εξαρτήματα υψηλής ανοχής. Η απόδοση αυτής της επένδυσης έρχεται ως μειωμένος χρόνος διακοπής λειτουργίας, χαμηλότεροι λογαριασμοί επισκευής και ασφαλέστεροι χώροι εργασίας.

Είστε έτοιμοι να βελτιστοποιήσετε την απόδοση του υδραυλικού σας κυλίνδρου; Επικοινωνήστε σήμερα με την Raydafon Technology Group Co., Limitedγια μια δωρεάν συμβουλή ευθυγράμμισης ή για να ζητήσετε τη λίστα ελέγχου ευθυγράμμισης του εργοστασίου μας. Οι μηχανικοί μας θα σας βοηθήσουν να αξιολογήσετε τις τρέχουσες εγκαταστάσεις και να παράσχετε υδραυλικούς κυλίνδρους με μηχανική ακρίβεια κατασκευασμένους σύμφωνα με κρίσιμα πρότυπα ευθυγράμμισης. Ζητήστε μια προσφορά ή μια υπηρεσία ευθυγράμμισης στο πεδίο - αφήστε μας να αποδείξουμε γιατί η σωστή ευθυγράμμιση μεταμορφώνει το τελικό αποτέλεσμα του υδραυλικού σας συστήματος.

FAQ: Γιατί είναι σημαντική η σωστή ευθυγράμμιση για την απόδοση του υδραυλικού κυλίνδρου;

Ερώτηση 1: Ποιο είναι το πιο κοινό σύμπτωμα κακής ευθυγράμμισης υδραυλικού κυλίνδρου σε λειτουργία;

Το πιο κοινό σύμπτωμα είναι η ανομοιόμορφη ή ακανόνιστη κίνηση της ράβδου, που συχνά συνοδεύεται από ηχητικούς ήχους τριξίματος ή τριξίματος κατά την έκταση και την ανάκληση. Οι χειριστές μπορεί επίσης να παρατηρήσουν υπερβολική θερμότητα στη μία πλευρά της κάννης ή της ράβδου του κυλίνδρου, ορατό υδραυλικό υγρό που κλαίει από τη στεγανοποίηση της ράβδου και σταδιακή απώλεια της δύναμης συγκράτησης υπό το φορτίο. Σε βαρύ εξοπλισμό όπως εκσκαφείς, ένας κακώς ευθυγραμμισμένος υδραυλικός κύλινδρος προκαλεί το εξάρτημα να παρασυρθεί ή να κουνηθεί. Τα διαγνωστικά δεδομένα του εργοστασίου μας δείχνουν ότι το 78 τοις εκατό των περιπτώσεων κακής ευθυγράμμισης εμφανίζεται αρχικά ως διαρροή στεγανοποίησης ράβδου εντός 500 ωρών λειτουργίας μετά την εγκατάσταση.

Ερώτηση 2: Μπορώ να ευθυγραμμίσω εκ νέου έναν υδραυλικό κύλινδρο χωρίς να τον αφαιρέσω από το μηχάνημα;

Ναι, είναι δυνατή η μερική επανευθυγράμμιση χωρίς πλήρη αποσυναρμολόγηση χρησιμοποιώντας εργαλεία ευθυγράμμισης άξονα λέιζερ ή δείκτες καντράν που είναι τοποθετημένοι στη ράβδο. Μπορείτε να ελέγξετε την παραλληλία του πείρου στερέωσης και την επιπεδότητα της πλάκας βάσης ενώ είναι εγκατεστημένος ο κύλινδρος. Ωστόσο, εάν η ράβδος είναι ήδη λυγισμένη ή η κάννη είναι χαραγμένη, ο κύλινδρος πρέπει να αφαιρεθεί για επισκευή. Στη Raydafon Technology Group Co., Limited, προσφέρουμε επιτόπια επαλήθευση ευθυγράμμισης χρησιμοποιώντας φορητά συστήματα μέτρησης, επιτρέποντας προσαρμογές στους βραχίονες στήριξης ή την προσθήκη σφαιρικών ρουλεμάν για τη διόρθωση της μικρής εσφαλμένης ευθυγράμμισης χωρίς ρήξη.

Ερώτηση 3: Πόσο συχνά πρέπει να ελέγχω την ευθυγράμμιση ενός υδραυλικού κυλίνδρου σε συνεχή λειτουργία 24/7;

Για εφαρμογές συνεχούς λειτουργίας (π.χ. χαλυβουργεία, μηχανές χύτευσης με έγχυση), η ευθυγράμμιση θα πρέπει να επαληθεύεται κάθε 2.000 ώρες λειτουργίας ή κάθε έξι μήνες, όποιο συμβεί πρώτο. Για κινητό εξοπλισμό που υπόκειται σε κρούσεις και κάμψη πλαισίου (εκσκαφείς, φορτωτές), συνιστούμε ελέγχους ευθυγράμμισης σε κάθε σημαντικό διάστημα σέρβις (1.000 ώρες) ή μετά από οποιαδήποτε σύγκρουση ή επισκευή τροχιάς. Το πρόγραμμα προληπτικής συντήρησης του εργοστασίου μας περιλαμβάνει την ευθυγράμμιση ως βασικό σημείο ελέγχου, επειδή η έγκαιρη ανίχνευση αποτρέπει την προοδευτική βλάβη που πολλαπλασιάζει το κόστος επισκευής κατά πέντε ή περισσότερο.

Ερώτηση 4: Ποιος τύπος σχεδίασης υδραυλικών κυλίνδρων είναι πιο ευαίσθητος σε κακή ευθυγράμμιση;

Οι κύλινδροι μακράς διαδρομής (διαδρομή μεγαλύτερη από 10 φορές η διάμετρος της οπής) και οι κύλινδροι με σχέδια επαναφοράς ελατηρίου μονής δράσης είναι οι πιο ευαίσθητοι στην ευθυγράμμιση. Οι ράβδοι μεγάλης διαδρομής ενισχύουν οποιοδήποτε γωνιακό σφάλμα, προκαλώντας λυγισμό της ράβδου υπό συμπίεση. Οι κύλινδροι μονής δράσης βασίζονται στη βαρύτητα ή στις εξωτερικές δυνάμεις για ανάκληση. Η κακή ευθυγράμμιση αυξάνει την τριβή σε σημείο που ο κύλινδρος μπορεί να μην ανασυρθεί πλήρως. Επιπλέον, οι κύλινδροι με τσιμούχες εμβόλου με βάση PTFE (χαμηλής τριβής αλλά εύθραυστοι) υφίστανται ταχεία αστοχία κάτω από πλευρικά φορτία. Το εργοστάσιό μας συνιστά την προσθήκη ενδιάμεσων ρουλεμάν ή τη χρήση μεγαλύτερης διαμέτρου ράβδου όταν το μήκος διαδρομής υπερβαίνει το 1,5 μέτρο.

Ερώτηση 5: Η σωστή ευθυγράμμιση επηρεάζει την κάλυψη της εγγύησης για έναν υδραυλικό κύλινδρο;

Ναι, οι περισσότεροι αξιόπιστοι κατασκευαστές, συμπεριλαμβανομένης της Raydafon Technology Group Co., Limited απαιτούν αποδεικτικά στοιχεία για τη σωστή ευθυγράμμιση της εγκατάστασης για την επικύρωση των αξιώσεων εγγύησης. Εάν η ανάλυση αστοχίας αποκαλύψει εξώθηση στεγανοποίησης, κάμψη ράβδου ή χάραξη κάννης σύμφωνα με κακή ευθυγράμμιση που υπερβαίνει τα καθορισμένα όρια (συνήθως 0,2 mm ανά μέτρο διαδρομής), η εγγύηση μπορεί να ακυρωθεί. Γι' αυτό το εργοστάσιό μας παρέχει οδηγίες ευθυγράμμισης και δωρεάν λίστες ελέγχου εγκατάστασης. Η τήρηση αυτών των οδηγιών διασφαλίζει ότι θα παραμείνετε καλυμμένοι ενώ μεγιστοποιείτε τη διάρκεια ζωής του υδραυλικού κυλίνδρου.
