Υδραυλικός κύλινδρος αντίβαρου γερανού
  • Υδραυλικός κύλινδρος αντίβαρου γερανούΥδραυλικός κύλινδρος αντίβαρου γερανού
  • Υδραυλικός κύλινδρος αντίβαρου γερανούΥδραυλικός κύλινδρος αντίβαρου γερανού

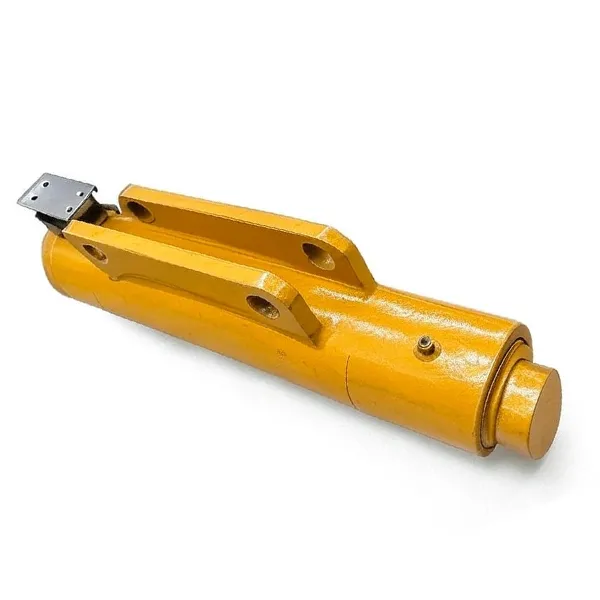

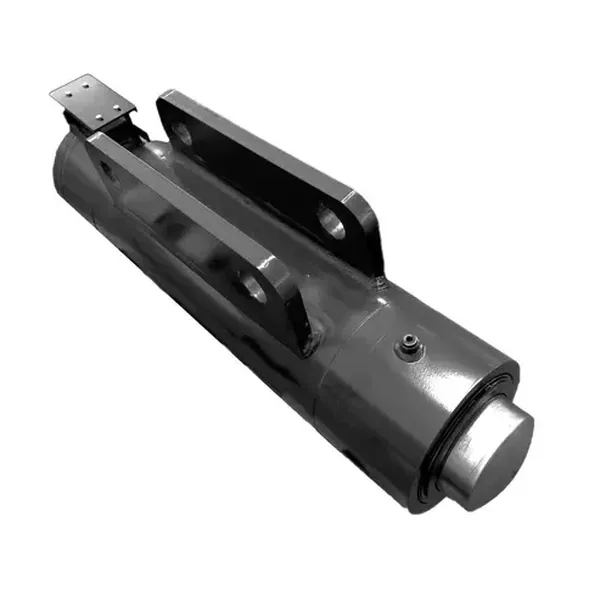

Υδραυλικός κύλινδρος αντίβαρου γερανού

Υδραυλικός κύλινδρος αντίβαρου γερανούγια κινητούς γερανούς και λιμενικό εξοπλισμό. Μετακινεί το μπλοκ αντίβαρου σε πραγματικό χρόνο για να διατηρήσει την ταλάντευση της μπούμας εντός ±1° και να μειώσει τις διακοπές λειτουργίας ανισορροπίας. Κατασκευασμένο για γερανούς παντός εδάφους κατηγορίας QAY220 200–220 t.

ΟπήΦ200 χλστ· ΡάβδοςΦ100 χλστ· Εγκεφαλικό επεισόδιο180 χλστ· Πίεση εργασίας25 / 40 MPa· Βάρος124 κιλά· Σχέδιο Αρ.QAY220.12/13A-00· Κραματοποιημένος χάλυβας κατηγορίας 35CrMo · Εργοστάσιο ISO 9001 · MOQ 1 τεμ. · Προσαρμοσμένη διαδρομή διαθέσιμη · Προσφορά εντός 24 ωρών.

Διάτρηση Φ200 · Ράβδος Φ100 · 25/40 MPa · OEM Factory

Υδραυλικός κύλινδρος αντίβαρου γερανού γιαΚινητοί γερανοί και εξοπλισμός λιμένων — Προσαρμοσμένη διαδρομή, 24ωρη προσφορά

Η Raydafon κατασκευάζει τον υδραυλικό κύλινδρο αντίβαρου γερανού που διατηρεί το μπούμα σας ισορροπημένο όταν κινείται το φορτίο. Κατασκευασμένο από κράμα χάλυβα υψηλής αντοχής με επιχρωμιωμένη ή αντιδιαβρωτική επιφανειακή επεξεργασία, παρέχει σταθερή απόδοση δύναμης, έλεγχο ταλάντωσης μπούμας ±1° και εξοικονόμηση ενέργειας πάνω από 15% σε σύγκριση με τους συμβατικούς κυλίνδρους με ισοδύναμο φορτίο. Εργοστασιακή άμεση προμήθεια από τη Ningbo, Κίνα — Έλεγχος διαδικασίας ISO 9001, MOQ 1 τεμάχιο, προσαρμοσμένη διαδρομή και διεπαφή τοποθέτησης διαθέσιμη.

Διάτρηση (D)
Φ200 χλστ
Ράβδος (δ)
Φ100 χλστ
Εγκεφαλικό επεισόδιο (S)
180 χλστ
Εγκατάσταση απόστασης
530 χλστ
Πίεση Εργασίας
25 / 40 MPa
Βάρος
124 κιλά
Σχέδιο Αρ.
QAY220.12/13A-00
MOQ
1 Τεμάχιο

Τι κάνει ένας υδραυλικός κύλινδρος αντίβαρου γερανού στον γερανό σας

Ο υδραυλικός κύλινδρος αντίβαρου είναι ο πυρήνας ενεργοποιητής του συστήματος αντίβαρου ενός κινητού γερανού. Όταν η μπούμα εκτείνεται, ο κύλινδρος μετακινεί το μπλοκ αντίβαρου σε πραγματικό χρόνο για να διατηρήσει το κέντρο βάρους του γερανού μέσα στον ασφαλή φάκελο. Χωρίς αυτό, ο γερανός βασίζεται σε ένα σταθερό αντίβαρο — δηλαδή είτε η ικανότητα ανύψωσης μειώνεται είτε το πλαίσιο πρέπει να είναι βαρύτερο από το απαραίτητο.

Ο κύλινδρος αντίβαρου της Raydafon συνεργάζεται με το υδραυλικό σύστημα ελέγχου του γερανού για να μεταφράζει τα σήματα του αισθητήρα ή του χειριστή σε ακριβή τοποθέτηση αντίβαρου. Το αποτέλεσμα είναι πιο ομαλή κίνηση μπούμας, λιγότερη ταλάντωση κατά την ανύψωση τις μέρες με αέρα και λιγότερες απροσδόκητες διακοπές λειτουργίας από συναγερμούς ανισορροπίας. Για αγοραστές που προμηθεύονταιβιομηχανικοί υδραυλικοί κύλινδροι, αυτό είναι το στοιχείο που επηρεάζει πιο άμεσα τον χρόνο κύκλου και το περιθώριο ασφαλείας.

Εάν ο γερανός σας χρησιμοποιεί μια διαφορετική λειτουργία αντίβαρου — για παράδειγμα ένα σύστημα φλόκων λάμπας — συγκρίνετε τουδραυλικός κύλινδρος γερανούή περιηγηθείτε στο πλήρεςσειρά υδραυλικών κυλίνδρων κινητού γερανούπριν την επιλογή.

Προδιαγραφές υδραυλικού κυλίνδρου αντίβαρου γερανού

Το τυπικό μοντέλο παρακάτω καλύπτει τα περισσότερα συστήματα αντίβαρων κινητών γερανών 200–220 t. Προσαρμοσμένη οπή, διαδρομή και απόσταση τοποθέτησης είναι διαθέσιμα — στείλτε το σχέδιό σας και σας επιστρέφουμε μια πρόταση μεγέθους εντός 24 ωρών.

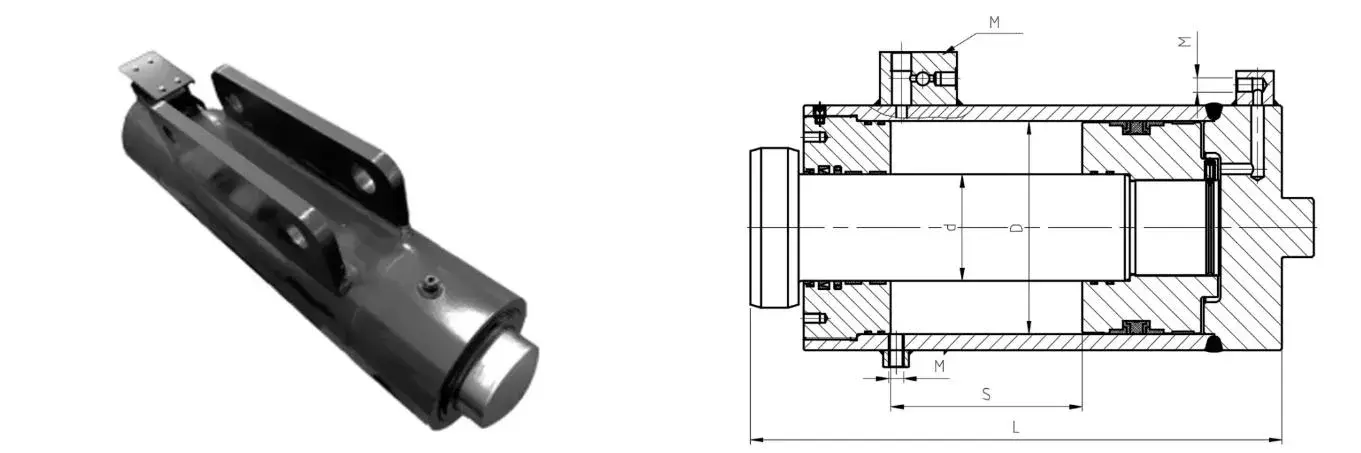

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Σχέδιο διαστάσεων υδραυλικού κυλίνδρου αντίβαρου γερανού — QAY220.12/13A-00

Τυπικός υδραυλικός κύλινδρος αντίβαρου γερανού — Τεχνικά στοιχεία
Όνομα κυλίνδρου Σχέδιο Αρ. Τρύπα Δ Ράβδος δ Εγκεφαλικό Σ Εγκαταστήστε το Distance L Πίεση Εργασίας Διεπαφή Μ Βάρος
Αντίβαρος υδραυλικός κύλινδρος QAY220.12/13A-00 Φ200 χλστ Φ100 χλστ 180 χλστ 530 χλστ 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 κιλά
Διάτρηση Φ200 mm Ράβδος Φ100 mm Διαδρομή 180 χλστ 25 / 40 MPa 124 κιλά QAY220.12/13A-00

Δεν είναι το μέγεθος που χρειάζεστε; Κατασκευάζουμε επίσης προσαρμοσμένους κυλίνδρους αντίβαρου για άλλες κατηγορίες χωρητικότητας γερανών. Στείλτε τη διεπαφή διάτρησης, διαδρομής, πίεσης και τοποθέτησης — ή απλώς προωθήστε τον αριθμό του σχεδίου σας — και οι μηχανικοί μας θα επιβεβαιώσουν την αντιστοίχιση.

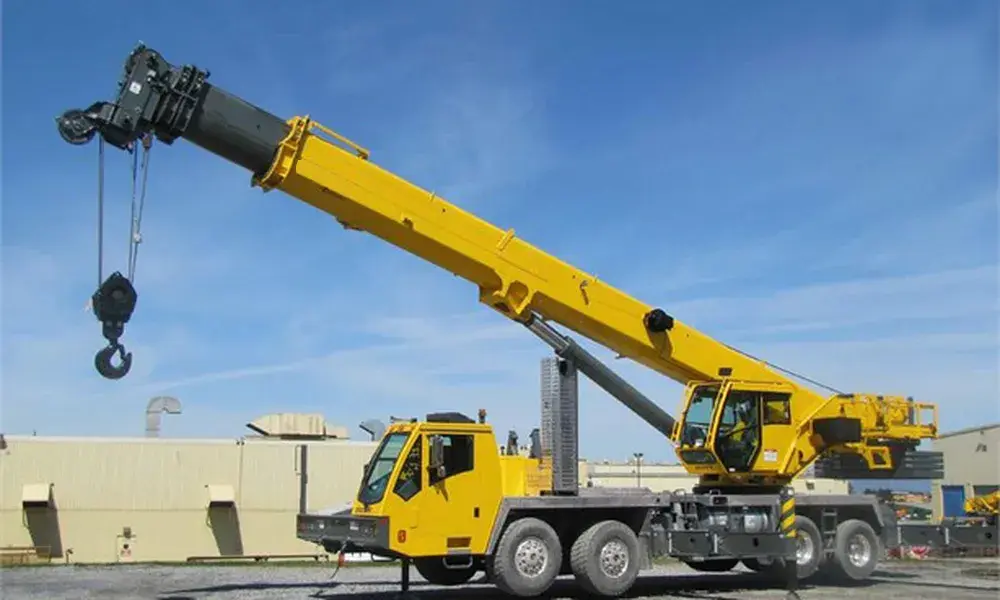

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Γιατί οι μηχανικοί προμηθειών επιλέγουν κυλίνδρους αντίβαρου Raydafon

Τρεις εμπορικοί λόγοι οδηγούν σε επαναλαμβανόμενες παραγγελίες:μεγαλύτερο διάστημα σέρβις, χαμηλότερη εργασία συντήρησης και σταθερή απόδοση δύναμης σε όλη τη διαδρομή.

01

Σώμα από κράμα χάλυβα υψηλής αντοχής

Αντέχει σε υψηλή πίεση και βαρύ φορτίο χωρίς παραμόρφωση υπό συνεχή λειτουργία. Η επιχρωμίωση της επιφάνειας ή η αντιδιαβρωτική επίστρωση αντιμετωπίζει συνθήκες υγρασίας, ψεκασμού αλατιού και σκόνης.

02

Ακριβής Τοποθέτηση

Λειτουργεί με το υδραυλικό σύστημα ελέγχου του γερανού για ομαλή τηλεσκόπηση — γρήγορη επανατοποθέτηση του αντίβαρου κατά την ανύψωση και ρύθμιση ισορροπίας σε επίπεδο χιλιοστού κατά τη λεπτή τοποθέτηση.

03

Modular Εγκατάσταση

Ταιριάζει σε υπάρχοντα σημεία στήριξης γερανού χωρίς τροποποίηση μεγάλης κλίμακας. Οι σφραγίδες και οι θύρες σέρβις είναι προσβάσιμες με τυπικά εργαλεία — οι περισσότερες αντικαταστάσεις στεγανοποιήσεων τελειώνουν εντός 30 λεπτών επί τόπου.

04

Ενεργειακά αποδοτικό

Η απόδοση δύναμης προσαρμόζεται σε πραγματικό χρόνο στις συνθήκες εργασίας. Σε σύγκριση με τους συμβατικούς κυλίνδρους ισοδύναμης αντοχής, η κατανάλωση ενέργειας μειώνεται περισσότερο από 15%.

Εφαρμογές: Όπου οι αγοραστές εγκαθιστούν αυτούς τους κυλίνδρους

Ο υδραυλικός κύλινδρος αντίβαρου καθορίζεται οπουδήποτε ένας γερανός πρέπει να παραμείνει ισορροπημένος ενώ αλλάζει η θέση φορτίου ή μπούμας. Οι τυπικές εγκαταστάσεις περιλαμβάνουν:

Port Container Cranes Γερανοί από πλοίο σε ακτή Tower Cranes Κινητοί γερανοί παντός εδάφους ερπυστριοφόροι γερανοί Γερανοί εγκατάστασης ανεμογεννητριών Αρματωσιές Βαρέων Εξοπλισμών Ανέγερση μεταλλικών κατασκευών Ανύψωση Προκατασκευασμένων Κτιρίων Ναυπηγείο Gantry Cranes

Χρειάζεστε μια σχετική λειτουργία γερανού; Δείτε το πλήρεςΣειρά υδραυλικών κυλίνδρων κινητού γερανούή τοτηλεσκοπική σειρά υδραυλικών κυλίνδρωνγια εφαρμογές επέκτασης μπουμ.

Προσαρμοσμένοι κύλινδροι αντίβαρου — OEM, ιδιωτική ετικέτα και παραγωγή βάσει σχεδίων

Η Raydafon είναι κατασκευαστής υδραυλικών κυλίνδρων OEM, όχι εμπορική εταιρεία. Η προσαρμογή πραγματοποιείται εντός της δικής μας εγκατάστασης ISO 9001 στο Ningbo της Κίνας — η ίδια γραμμή που κατασκευάζει τους τυπικούς κυλίνδρους μας.

A

Μέγεθος διάτρησης & ράβδου

Διάτρηση από Φ40 mm έως Φ400 mm. Σκληρή επιχρωμιωμένη ράβδος με προσαρμοσμένη διάμετρο και τραχύτητα επιφάνειας.

B

Stroke & Mounting

Προσαρμοσμένο μήκος διαδρομής, απόσταση εγκατάστασης, οπή πείρου, στερέωση φλάντζας ή κορμού όπως απαιτείται.

C

Πίεση & Τσιμούχες

Πίεση λειτουργίας έως 40 MPa και άνω. Σφραγίστε επωνυμίες που ταιριάζουν με τη θερμοκρασία λειτουργίας και το υγρό σας.

D

Επικάλυψη & Σήμανση

Επιχρωμίωση, αντιδιαβρωτική επίστρωση ή βαφή. Διατίθεται πινακίδα και σήμανση με ιδιωτική ετικέτα.

Στείλτε ένα σχέδιο PDF, DWG, DXF ή STEP με τη διεπαφή πίεσης εργασίας, ροής και τοποθέτησης. Οι μηχανικοί μας επιστρέφουν μια σύσταση μεγέθους και εργοστασιακή τιμή εντός 24 ωρών.

Ποιοτικός έλεγχος, Πιστοποιήσεις και 12μηνη εγγύηση

Κάθε κύλινδρος αντίβαρου διέρχεται μια τεκμηριωμένη διαδρομή επιθεώρησης πριν από την αποστολή — η διαδρομή αποδεικτικών στοιχείων στην οποία βασίζονται οι αγοραστές από το εξωτερικό για την έγκριση του πωλητή και την εισερχόμενη επιθεώρηση.

  • Πιστοποιημένη κατά ISO 9001 διαδικασία κατασκευής
  • Εισερχόμενα αρχεία επαλήθευσης και θερμικής επεξεργασίας χάλυβα
  • Αναφορά λείανσης οπής, πάχους χρωμίου ράβδου και τραχύτητας επιφάνειας
  • Δοκιμή πίεσης σε 1,5× ονομαστική πίεση εργασίας πριν από τη συσκευασία
  • Επιθεώρηση διαστάσεων στεγανοποίησης, διαδρομής και τοποθέτησης
  • 12 μήνες περιορισμένη εγγύηση για κατασκευαστικά ελαττώματα

Πώς να παραγγείλετε: MOQ, χρόνος παράδοσης, συσκευασία και αποστολή

MOQ

1 Τεμάχιο

Τα τυπικά μεγέθη αποστέλλονται από 1 τεμάχιο. Τιμολόγηση όγκου από 20 τεμάχια για έργα OEM.

ΜΟΛΥΒΔΟΣ

15 – 30 ημέρες

Μετά την κλήρωση επιβεβαίωση και κατάθεση. Τα προσαρμοσμένα σχέδια μπορεί να επεκταθούν σε 45 ημέρες.

ΠΑΚΕΤΟ

Ξύλινη θήκη

Αντισκωριακή μεμβράνη VCI, ξηραντικό, προσαρμοσμένη παλέτα για μεγάλες οπές. Συσκευασία εξαγωγικού προτύπου.

ΠΛΟΙΟ

Θάλασσα / Αέρα / Εξπρές

Όροι EXW, FOB, CIF και DDP. Πλήρη έγγραφα εξαγωγής: CI, PL, CO, Έντυπο A/E, πιστοποιητικό υλικού.

Υδραυλικός κύλινδρος αντίβαρου γερανού — Συχνές ερωτήσεις αγοραστών

Ποια είναι η λειτουργία ενός υδραυλικού κυλίνδρου αντίβαρου γερανού;

Μετακινεί το μπλοκ αντίβαρου σε πραγματικό χρόνο για να διατηρήσει το κέντρο βάρους του γερανού μέσα στο ασφαλές περίβλημα καθώς η μπούμα εκτείνεται ή το φορτίο κινείται. Αυτό επιτρέπει σε ένα ελαφρύτερο πλαίσιο να σηκώνει το ίδιο φορτίο, μειώνει την ταλάντευση της μπούμας και εξαλείφει τις διακοπές λειτουργίας που προκαλούνται από συναγερμούς ανισορροπίας.

Ποια είναι η τυπική προδιαγραφή του κυλίνδρου αντίβαρου γερανού σας;

Διάτρηση Φ200 mm, ράβδος Φ100 mm, διαδρομή 180 mm, απόσταση τοποθέτησης 530 mm, πίεση εργασίας 25 MPa και 40 MPa, διεπαφή 3-G1/4 · M20×1,5 · 2-M14×1,5, βάρος 124 kg. Αριθμός σχεδίου QAY220.12/13A-00.

Μπορείτε να προσαρμόσετε τη διεπαφή οπής, διαδρομής και τοποθέτησης;

Ναί. Κατασκευάζουμε προσαρμοσμένους κυλίνδρους αντίβαρου με οπή από Φ40 mm έως Φ400 mm, προσαρμοσμένη απόσταση διαδρομής και εγκατάστασης, τοποθέτηση οπής ή φλάντζας και οποιοδήποτε απαιτούμενο σπείρωμα διεπαφής. Στείλτε ένα σχέδιο PDF, DWG, DXF ή STEP και θα κάνουμε προσφορά εντός 24 ωρών.

Ποια είναι η μέγιστη πίεση εργασίας;

Το τυπικό μοντέλο χαρακτηρίζεται 25 MPa συνεχούς και 40 MPa κορυφής. Υψηλότερες τιμές πίεσης είναι διαθέσιμες κατόπιν αιτήματος με ταιριαστή επιλογή στεγανοποίησης και πάχος χρωμίου ράβδου.

Τι είναι το MOQ, ο χρόνος παράδοσης και η εγγύηση;

MOQ 1 τεμάχιο για τυπικά μεγέθη. Χρόνος παράδοσης 15–30 ημέρες μετά την επιβεβαίωση της κλήρωσης και την κατάθεση. 12 μήνες περιορισμένη εγγύηση για κατασκευαστικά ελαττώματα. Πλήρη έγγραφα εξαγωγής παρέχονται με κάθε αποστολή.

Ποια μοντέλα γερανών χρησιμοποιούν αυτόν τον κύλινδρο αντίβαρου;

Είναι σχεδιασμένο για κινητούς γερανούς κλάσης QAY220 και ισοδύναμους γερανούς παντός εδάφους 200–220 t. Παρέχουμε επίσης κυλίνδρους αντίβαρου για άλλες κατηγορίες χωρητικότητας — στείλτε το μοντέλο του γερανού και τον αριθμό σχεδίου σας για έλεγχο συμβατότητας.

Πώς μπορώ να εγκαταστήσω τον κύλινδρο αντίβαρου σε έναν υπάρχοντα γερανό;

Ο κύλινδρος χρησιμοποιεί ένα αρθρωτό σχέδιο στήριξης που ταιριάζει σε υπάρχοντα σημεία στερέωσης γερανού χωρίς σημαντικές τροποποιήσεις. Επιβεβαιώστε τη διάμετρο του πείρου στερέωσης, την απόσταση εγκατάστασης και την υδραυλική διεπαφή πριν την παραγγελία. Λεπτομερή σχέδια εγκατάστασης παρέχονται μαζί με την αποστολή. Οι μηχανικοί μας μπορούν επίσης να ελέγξουν το σχέδιο εγκατάστασής σας πριν από την παράδοση.

Μπορώ να παραγγείλω ένα δείγμα πριν κάνω μια μαζική παραγγελία;

Ναί. Γίνονται δεκτές παραγγελίες δειγμάτων για τυπικά μεγέθη. Το κόστος του δείγματος και ο ναύλος αναφέρονται χωριστά και μπορούν να πιστωθούν έναντι της πρώτης μαζικής παραγγελίας.

Ζητήστε προσφορά γερανού αντίβαρου κυλίνδρου

Στείλτε το μοντέλο του γερανού σας, τον αριθμό σχεδίου ή την πίεση εργασίας. Οι μηχανικοί μας απαντούν εντός 24 ωρών με σύσταση μεγέθους και εργοστασιακή τιμή.
