Η Raydafon διαμορφώνει προσαρμοσμένα πλαστικά ελικοειδή γρανάζια σε POM και νάιλον στο δικό της εργοστάσιο στο Ningbo της Κίνας. Τα τυπικά εργαλεία καλύπτουν τη μονάδα M0.1–M2.0, οπές από Ø1,40 mm έως Ø3,05 mm, εξωτερικές διαμέτρους Ø10–Ø50 mm (έως Ø120 mm σε προσαρμοσμένα εργαλεία) και πλάτη προσώπου 2,0–10,0 mm, με εύρος θερμοκρασίας εργασίας από -30 °C έως +100 °C. Επειδή η μορφή του δοντιού παράγεται στο καλούπι έγχυσης αντί για κοπή, η γωνία και το προφίλ της έλικας παραμένουν σταθερά σε όλη την παρτίδα και τα γρανάζια λειτουργούν αυτολιπαινόμενα και αθόρυβα — ο μετρημένος θόρυβος είναι περίπου 20% χαμηλότερος από τους αντίστοιχους μηχανισμούς κίνησης με γρανάζι στην ίδια εφαρμογή. Διατίθενται ποιότητες γεμάτες γυαλί όπου απαιτείται υψηλότερη ροπή ή ακαμψία και αναφέρονται επεξεργασμένα πλαστικά ή μεταλλικά γρανάζια όπου το χυτό πλαστικό δεν μπορεί να ανταποκριθεί στο καθήκον. Στείλτε τα στοιχεία του σχεδίου ή του δείγματός σας για έλεγχο εργαλείων και προσφορά εντός 24 ωρών.

Πλαστικό ελικοειδές εργαλείο — POM & Nylon, M0.1 έως M2.0

Ελικοειδή γρανάζια με έγχυση για μικρούς δίσκους που χρειάζονται αθόρυβη λειτουργία, χωρίς λίπανση και χαμηλό βάρος. Τα τυπικά εργαλεία καλύπτουν τις μονάδες M0.1–M2.0, οπές από Ø1,40 έως Ø3,05 mm, εξωτερικές διαμέτρους Ø10–Ø50 mm και πλάτη προσώπου 2,0–10,0 mm, με διαμορφωμένη γεωμετρία δοντιού αντί για κομμένα δόντια — έτσι ώστε η συνοχή από δόντι σε δόντι να διατηρείται σε όλη την παρτίδα.

  • M0,1–M2,0Τυπική σειρά μονάδων
  • Ø1,40–3,05Τυπικό εύρος οπών
  • Ø10–50Εύρος εξωτερικής διαμέτρου (mm)
  • −30 έως +100Θερμοκρασία λειτουργίας (°C)

Κατασκευαστής πλαστικών ελικοειδών εργαλείων στην Κίνα — Custom POM & Nylon Helical Gears

Η Raydafon διαμορφώνει πλαστικά ελικοειδή γρανάζια στο δικό της εργοστάσιο στο Ningbo της Κίνας, για OEM που χρειάζονται ένα αθόρυβο, αυτολιπαινόμενο εργαλείο αντί για ένα κομμένο χάλυβα. Τα δόντια του γραναζιού σχηματίζονται στο καλούπι έγχυσης, επομένως η γωνία της έλικας, το προφίλ και η θέση οπής καθορίζονται από το εργαλείο και όχι από ένα μεταγενέστερο βήμα μηχανικής κατεργασίας - γι' αυτό η μορφή δοντιού από παρτίδα σε παρτίδα παραμένει σταθερή και γιατί το κόστος μονάδας μειώνεται μόλις το εργαλείο λειτουργεί. Τυπικοί αγοραστές είναι κατασκευαστές μικρών μηχανημάτων, κατασκευαστές ιατρικού και εργαστηριακού εξοπλισμού, κατασκευαστές συσκευών και αντλιών και οποιοσδήποτε αντικαθιστά ένα ζεύγος γρανάζι με λίπανση μετάλλων με ένα πλαστικό που δεν χρειάζεται συντήρηση.

Η τυπική επεξεργασία εργαλείων είναι η ταχύτερη και φθηνότερη διαδρομή: στείλτε τη μονάδα, τον αριθμό των δοντιών, τη γωνία έλικας, το πλάτος της οπής και της όψης, και εάν υπάρχει το καλούπι, παραθέτουμε από το stock tooling. Όπου η γεωμετρία είναι νέα, κατασκευάζουμε το εργαλείο και το καλούπι στο σχέδιό σας. Σχετικά προϊόντα από το ίδιο εργαστήριο περιλαμβάνουν τοελικοειδές γρανάζιγκάμα σε μέταλλο για μεγαλύτερη ροπή, το πλήρεςπλαστικό εργαλείογραμμή σε ακμή, σκουλήκι και εσωτερικές μορφές, καιοδοντωτοί τροχοίεάν η μονάδα δίσκου σας δεν χρειάζεται ελικοειδή επικάλυψη.

Προδιαγραφές

  • Τύπος προϊόντοςΕλικοειδές γρανάζι (χυτευμένο με έγχυση)
  • Τυπική ενότηταΜ0,1 – Μ2,0
  • ΥλικόΠολυακετάλη (POM) / Νάιλον, ποιότητες γεμάτες γυαλί κατόπιν αιτήματος
  • Τυπική διάτρησηØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Εξωτερική διάμετροςØ10,0 – Ø50,0 mm, έως Ø120 mm σε προσαρμοσμένα εργαλεία
  • Πλάτος προσώπου (L)2,0 – 10,0 χλστ
  • Θερμοκρασία εργασίας−30 °C έως +100 °C
  • ΛάδωμαΑυτολιπαινόμενο, δεν απαιτείται γράσο κατά την κανονική λειτουργία
  • ΠροσαρμογήΜονάδα σε M3.0, πλήθος δοντιών, γωνία έλικας, διάτρηση, πλήμνη, μπρελόκ, χρώμα

Τυπική προδιαγραφή. Η οπή, η εξωτερική διάμετρος και το πλάτος της όψης είναι ευέλικτα εντός των περιοχών που εμφανίζονται — πείτε μας τις τιμές που χρειάζεστε.

Τύπος Μονάδα μέτρησης Υλικό Οπή Εξωτερική διάμετρος Πλάτος προσώπου (L)
Ελικοειδής εξοπλισμός Μ0,1 – Μ2,0 Πολυακετάλη (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (ευέλικτο) Ø10,0 – Ø50,0 mm (ευέλικτο) 2,0 – 10,0 mm (ευέλικτο)

Ανοχή και χωρητικότητα:Τα χυτά πλαστικά γρανάζια έχουν μεγαλύτερη ζώνη ανοχής από τα κομμένα μεταλλικά γρανάζια και τα ακριβή στοιχεία εξαρτώνται από τη μονάδα, το πάχος του τοιχώματος και την ποιότητα υλικού. Δηλώστε την αντίστροφη κίνηση και την ανοχή της κεντρικής απόστασης που χρειάζεται η συναρμολόγηση σας στο στάδιο της προσφοράς — θα επιβεβαιώσουμε τι μπορεί να χωρέσει το εργαλείο ή θα προτείνουμε ένα κομμένο εργαλείο εάν το πλαστικό δεν μπορεί να το καλύψει.

POM ή Nylon: Επιλέγοντας το σωστό υλικό

Πολυακετάλη (POM)

Η προεπιλεγμένη επιλογή για μικρά γρανάζια ακριβείας. Χαμηλή τριβή, υψηλή ακαμψία και πολύ σταθερές διαστάσεις υπό υγρασία, που κρατά την απόσταση του κέντρου και την αντίστροφη ανταπόκριση προβλέψιμα. Ιδανικό για μονάδες συνεχούς λειτουργίας και για συγκροτήματα όπου το γρανάζι πρέπει να έχει ανοχή για μήνες.

Nylon (PA)

Πιο σκληρό και πιο ανθεκτικό σε κρούση από το POM, με καλύτερη απόσβεση κραδασμών και κραδασμών, αλλά απορροφά την υγρασία και αλλάζει ελαφρώς διάσταση με την υγρασία. Κατάλληλο για διαλείπουσες, κρουστικές ή υψηλούς κραδασμούς μηχανισμούς κίνησης αντί για τοποθέτηση κλειστής ανοχής.

Ποιότητες γεμάτες γυαλί

Η προσθήκη ινών γυαλιού αυξάνει την αντοχή και την ακαμψία για μεγαλύτερη ροπή και βελτιώνει την αντίσταση ερπυσμού σε υψηλή θερμοκρασία, αλλά αυξάνει τη φθορά του καλουπιού και μειώνει ελαφρώς τη φυσική απόσβεση. Θα σας συμβουλεύσουμε για τον βαθμό και την αναμενόμενη ζωή για το καθήκον σας.

Εάν η απαίτηση ροπής σας είναι πέρα ​​από αυτό που μπορεί να μεταφέρει το χυτευμένο πλαστικό, η ειλικρινής απάντηση είναι ένα κομμένο γρανάζι — δείτε μαςγρανάζι κουνιστήκαι ελικοειδής σειρά γραναζιών σε μέταλλο. Θα προτιμούσαμε να αναφέρουμε το σωστό μέρος παρά να πουλήσουμε ένα πλαστικό εργαλείο που δεν λειτουργεί.

Λεπτομέρεια προϊόντος

Οι παρακάτω φωτογραφίες δείχνουν τα χυτευμένα πλαστικά ελικοειδή γρανάζια μας: μορφή δοντιού, φινίρισμα πλήμνης και οπής και το συναρμολογημένο σετ εργαλείων.

Injection moulded plastic helical gear showing helix angle, tooth form and bore

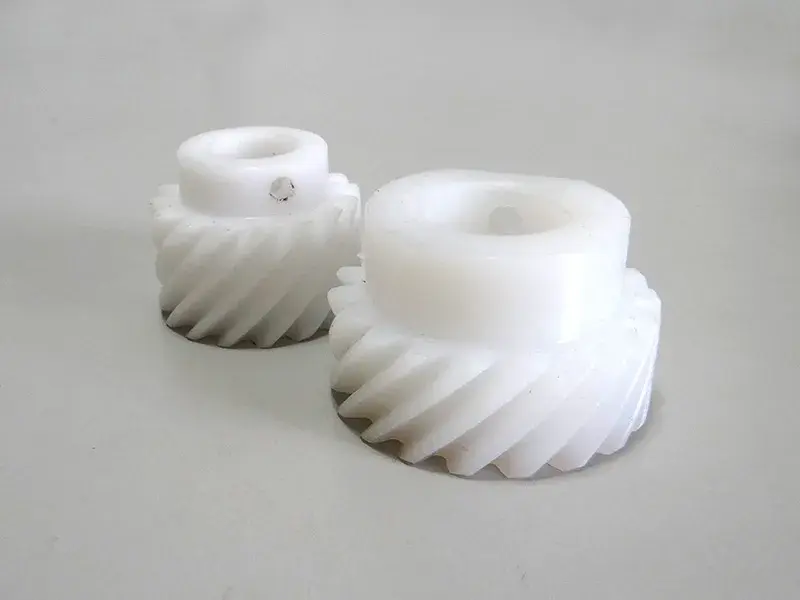

Χυτό πλαστικό ελικοειδή γρανάζι — γωνία έλικας, μορφή δοντιού και τελειωμένη οπή.

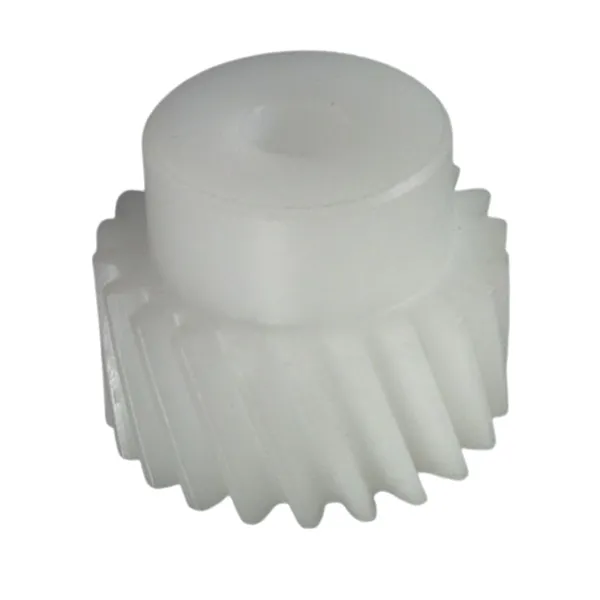

Plastic helical gear product photo showing POM gear with hub and standard bore sizes

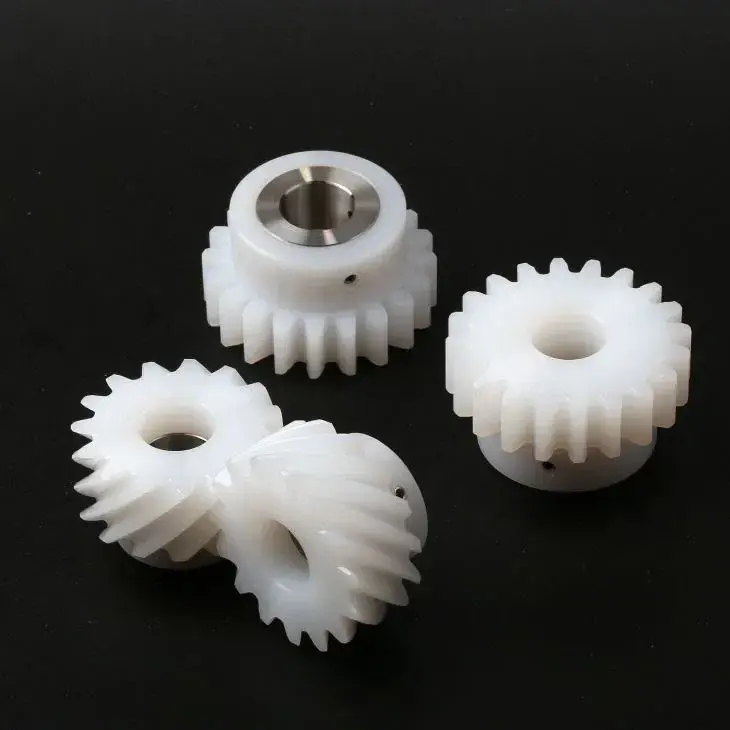

Στάνταρ ελικοειδής τροχός POM με πλήμνη και οπή ακριβείας.
Plastic helical gear set assembled in a small drive application

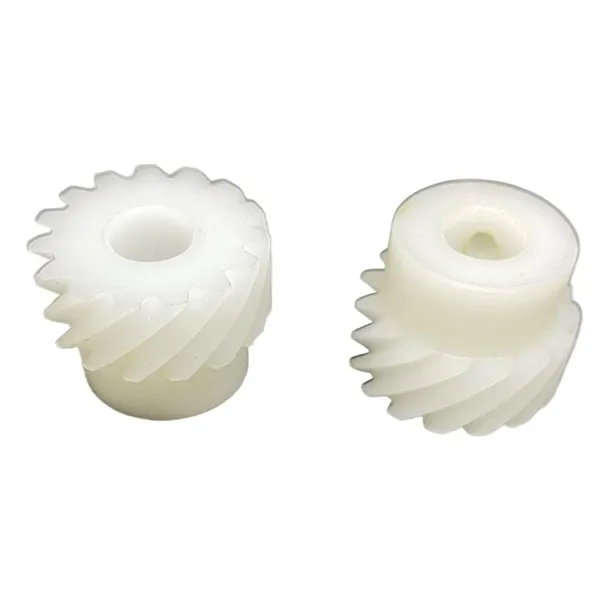

Πλαστικό ελικοειδές σετ εργαλείων συναρμολογημένο σε μικρό δίσκο.

Βασικά Πλεονεκτήματα

  1. 01

    Αυτολιπαινόμενο

    Το POM και το νάιλον κινούνται μεταξύ τους ή με χάλυβα χωρίς φιλμ λαδιού ή γράσου, έτσι ώστε ένα κιβώτιο ταχυτήτων που χρειαζόταν προηγουμένως θάλαμο λιπαντικού, στεγανοποιήσεις και διάστημα σέρβις μπορεί να κατασκευαστεί χωρίς συντήρηση.

  2. 02

    Αθόρυβη μετάδοση

    Η επικάλυψη έλικας ενός ελικοειδούς δοντιού εμπλέκεται σταδιακά και όχι με μία μόνο πρόσκρουση και το ίδιο το πολυμερές μειώνει τους κραδασμούς — ο μετρημένος θόρυβος στα γρανάζια μας είναι περίπου 20% κάτω από τους ισοδύναμους μηχανισμούς μετάδοσης κίνησης με γρανάζι στην ίδια εφαρμογή.

  3. 03

    Χαμηλότερο παλινδρομικό βάρος

    Το χυτό πλαστικό είναι πολύ πιο ελαφρύ από τον χάλυβα ή τον ορείχαλκο, γεγονός που κόβει την αδράνεια των κινούμενων μερών. Αυτό έχει σημασία σε εργαλεία χειρός, φορητά όργανα, μικρούς μηχανισμούς τοποθέτησης και άλλα ευαίσθητα στο βάρος προϊόντα.

  4. 04

    Αντοχή στη διάβρωση και στα χημικά

    Τα πλαστικά μηχανικής δεν σκουριάζουν και αντιστέκονται στα περισσότερα οξέα, αλκάλια, απορρυπαντικά και καθαριστικά που έρχονται σε επαφή με τρόφιμα, έτσι ώστε το γρανάζι να μπορεί να λειτουργεί σε υγρά, πλυμένα ή ήπια διαβρωτικά περιβάλλοντα όπου ένα μεταλλικό γρανάζι χρειάζεται επιμετάλλωση.

  5. 05

    Συνεπής διαμορφωμένη γεωμετρία

    Η μορφή των δοντιών προέρχεται από την κοιλότητα του καλουπιού, επομένως κάθε μέρος της παρτίδας είναι ουσιαστικά πανομοιότυπο — χωρίς μετατόπιση της φθοράς του κόφτη, καμία παραλλαγή προφίλ από τρέξιμο σε λειτουργία και πολύ λιγότερη προσπάθεια επιθεώρησης για εσάς.

  6. 06

    Άμεση τιμή στο εργοστάσιο

    Το εργαλείο, το καλούπωμα και η επιθεώρηση γίνονται κάτω από μια στέγη, χωρίς περιθώριο συναλλαγών στο ενδιάμεσο. Η τιμή μονάδας καθορίζεται από το στάδιο εργαλείων, όχι από ένα μεσαίο στρώμα.

Πώς ένα ελικοειδές γρανάζι μεταδίδει τη ροπή

Τα δόντια ενός κοπτικού εργαλείου συναντούν τα δόντια που ζευγαρώνουν ταυτόχρονα. Τα δόντια ενός ελικοειδούς γραναζιού είναι τοποθετημένα υπό γωνία ως προς τον άξονα, επομένως η επαφή ξεκινά από το ένα άκρο του δοντιού και σαρώνει κατά μήκος στο άλλο, όπως κλείνει ένα φερμουάρ. Ως εκ τούτου, το φορτίο συσσωρεύεται σταδιακά αντί να φθάνει ως κρούση, που είναι ο κύριος λόγος για τον οποίο ένα ελικοειδή ζεύγος λειτουργεί πιο ομαλά και πιο αθόρυβα από ένα ζεύγος στροφείων με την ίδια ταχύτητα και φορτίο.

Το δεύτερο αποτέλεσμα είναι η κατανομή φορτίου. Επειδή πολλά δόντια έρχονται σε επαφή ανά πάσα στιγμή κατά μήκος αυτής της διαγώνιας γραμμής, η δύναμη που απαιτείται για τη μετάδοση μιας δεδομένης ροπής απλώνεται σε μεγαλύτερη περιοχή του πλευρικού δοντιού, επομένως η τοπική πίεση επαφής είναι χαμηλότερη και η φθορά της επιφάνειας είναι πιο αργή. Ένα μόνο πλαστικό δόντι που φέρει όλο το φορτίο θα παραμορφωθεί. ένα σύνολο δοντιών που το μοιράζονται δεν το κάνει — γι' αυτό ακριβώς η ελικοειδής γεωμετρία ταιριάζει με σχετικά μαλακά υλικά όπως το POM και το νάιλον.

Τα ελικοειδή δόντια παράγουν επίσης ένα αξονικό ωστικό φορτίο κατά μήκος του άξονα, επομένως τα ρουλεμάν ή οι ωστικές ροδέλες στον άξονα πρέπει να μπορούν να το αντέχουν. Αυτό είναι το μοναδικό σημείο σχεδίασης που αξίζει να ελέγξετε πριν καθορίσετε ένα ελικοειδή γρανάζι στη θέση ενός οδοντωτού τροχού: η επικάλυψη των δοντιών εξαγοράζει την ησυχία και την κατανομή του φορτίου, αλλά δίνει μια επιπλέον αξονική δύναμη στο υπόλοιπο συγκρότημα.

Εφαρμογές

  • Μικροί ηλεκτρομειωτήρεςΉσυχα στάδια μείωσης
  • Ιατρικές & εργαστηριακές συσκευέςΚαθαροί δίσκοι χωρίς λίπανση
  • Εξοπλισμός τροφίμων και ποτώνΜέρη που πλένονται, ανθεκτικά στα χημικά
  • Γραφείο & οικιακές συσκευέςΕνεργοποίηση χαμηλού θορύβου και χρονόμετρα
  • Αξεσουάρ αυτοκινήτουΚαθρέφτες, καθίσματα, μάνδαλα, μικροί ενεργοποιητές
  • Όργανα & ρομποτικήΕλαφριά, χαμηλής αδράνειας κινητήρες τοποθέτησης
  • Πωλητές και μηχανές διανομήςΑυτολιπαινόμενοι μηχανισμοί μεγάλης διάρκειας ζωής
  • Αντλίες & βαλβίδεςΕσωτερικό γρανάζι που δεν σκουριάζει

Εάν η αίτησή σας δεν περιλαμβάνεται στη λίστα, στείλτε το σχέδιο ή το δείγμα. Στις περισσότερες περιπτώσεις μπορούμε να επιβεβαιώσουμε από τη γωνία του δομοστοιχείου, της οπής και της έλικας εάν τα τυποποιημένα εργαλεία εφαρμόζουν ή εάν χρειάζεται νέο καλούπι.

Συχνές ερωτήσεις αγοραστών

  • Αυτά τα γρανάζια είναι καλουπωμένα ή κατεργασμένα από πλαστική ράβδο;Είναι χυτευμένα με έγχυση σε χαλύβδινα εργαλεία, που είναι αυτό που διατηρεί τη γεωμετρία των δοντιών πανομοιότυπη σε όλη την παρτίδα και μειώνει το κόστος μονάδας. Τα επεξεργασμένα πλαστικά γρανάζια είναι διαθέσιμα για πρωτότυπα και πολύ χαμηλούς όγκους.
  • Ποια είναι η μέγιστη ροπή που μπορεί να μεταφέρει ένα πλαστικό ελικοειδή γρανάζι;Εξαρτάται από τη μονάδα, το πλάτος του προσώπου, τον αριθμό των δοντιών και την ποιότητα υλικού, επομένως δεν δημοσιεύουμε ούτε ένα σχήμα. Στείλτε τη ροπή, την ταχύτητα και τον κύκλο λειτουργίας και θα σας προτείνουμε μια μονάδα και ένα υλικό ή θα σας πούμε εάν η εργασία χρειάζεται ένα μεταλλικό γρανάζι.
  • Πρέπει να λιπάνω το γρανάζι;Όχι σε κανονική υπηρεσία. Το POM και το νάιλον είναι αυτολιπαινόμενα. Για συνεχή λειτουργία υψηλής ταχύτητας ή υψηλού φορτίου, μια μικρή ποσότητα συμβατού γράσου μπορεί να παρατείνει τη διάρκεια ζωής και θα το πούμε στο στάδιο της προσφοράς, εάν το χρειάζεται για το καθήκον σας.
  • Τι ανοχές μπορείτε να κρατήσετε στη μορφή της οπής και των δοντιών;Τα χυτά μέρη κρατούν μια ευρύτερη ταινία από τα κομμένα γρανάζια. Πείτε μας την ανοχή κεντρικής απόστασης και αντίστροφης αντίδρασης που χρειάζεται η συναρμολόγηση σας και θα επιβεβαιώσουμε εάν το εργαλείο μπορεί να το καλύψει ή θα αναφέρουμε ένα κατεργασμένο εξάρτημα εάν δεν μπορεί.
  • Ποιο είναι το κόστος εργαλείων και ο χρόνος παράδοσης για έναν προσαρμοσμένο εξοπλισμό;Το κόστος εργαλείων εξαρτάται από τη μονάδα, τον αριθμό των κοιλοτήτων και το μέγεθος του γραναζιού. Οι μεγαλύτερες μονάδες και τα εργαλεία πολλαπλών κοιλοτήτων κοστίζουν περισσότερο. Μόλις εγκριθεί το σχέδιο, επιβεβαιώνουμε τον χρόνο παράδοσης του εργαλείου και το πρόγραμμα δειγμάτων με την προσφορά, συνήθως εντός 24 ωρών από τη λήψη του σχεδίου.
  • Μπορείτε να ταιριάξετε ένα δείγμα εξαρτήματος που χρησιμοποιούμε ήδη;Ναί. Στείλτε ένα δείγμα ή ένα σχέδιο διαστάσεων — ενότητα, αριθμός δοντιών, γωνία έλικας, διάτρηση, πλάτος προσώπου και υλικό. Θα επιβεβαιώσουμε εάν ταιριάζει με τα υπάρχοντα εργαλεία ή χρειάζεται ένα νέο καλούπι και θα αναφέρουμε με κάθε τρόπο.

Σχετικά προϊόντα και περαιτέρω ανάγνωση

Ζητήστε προσφορά για πλαστικό ελικοειδές γρανάζι

Στείλτε τα στοιχεία του σχεδίου ή του δείγματός σας — ενότητα, αριθμός δοντιών, γωνία έλικας, οπή, πλάτος προσώπου, υλικό και ποσότητα. Επιβεβαιώνουμε εάν ταιριάζουν τα τυπικά εργαλεία ή απαιτείται νέο καλούπι και απαντάμε με τιμή και χρόνο παράδοσης εντός 24 ωρών.

Αποστολή Ερώτησης τώρα

* Τα στοιχεία που παρατίθενται (μείωση θορύβου, εύρος θερμοκρασίας, εύρος μονάδων και οπών) αναφέρονται σε τυπικά εργαλεία και κανονικές συνθήκες λειτουργίας. Παρακαλούμε επιβεβαιώστε το τελικό σχέδιο και την ποιότητα υλικού πριν την παραγγελία.
