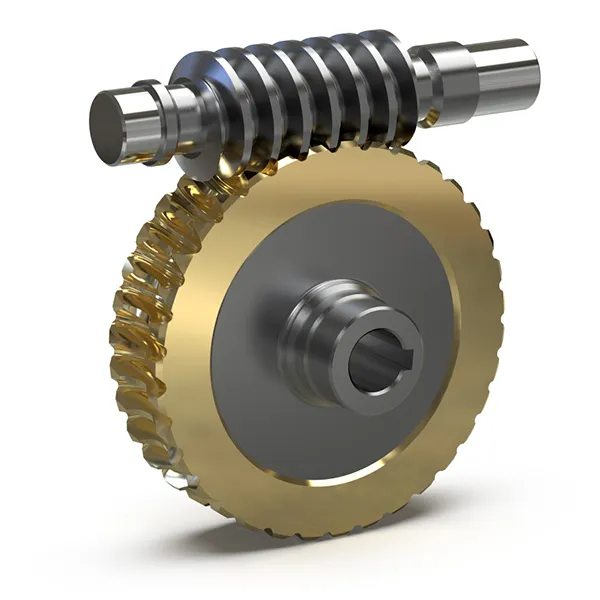

Τροχός από ορείχαλκο σκουλήκι

Η Raydafon είναι ένας κατασκευαστής OEM με έδρα την Κίνα και προμηθευτής τροχών ορειχάλκινου σκουληκιού για μηχανισμούς κίνησης με ατέρμονα εργαλεία σε μηχανήματα μηχανικής, μεταλλουργικό εξοπλισμό, ιατρικές συσκευές, ναυπηγική και αυτοματοποιημένη αποθήκευση. Η τυπική παραγωγή χρησιμοποιεί μπρούτζο κασσίτερο ZCuSn10Pb1, σκληρότητα HB≥80, αντοχή στη φθορά περίπου 30% υψηλότερη από τον συνηθισμένο ορείχαλκο. Το γρανάζι υποβάλλεται σε επεξεργασία μέσω πέντε βημάτων ακριβείας — χύτευση, τραχιά στροφή, λεπτή στροφή, λείανση και λείανση — φθάνοντας στην τραχύτητα της επιφάνειας των δοντιών Ra≤1,6μm και το σφάλμα πλέξης κάτω από 0,05 mm με το αντίστοιχο σκουλήκι. Η απόδοση του κιβωτίου ταχυτήτων είναι περίπου 15% υψηλότερη από το εθνικό πρότυπο και η αυτολιπαινόμενη απόδοση μειώνει την εξάρτηση από το λάδι. Η δοκιμή συνεχούς λειτουργίας 5000 ωρών δείχνει ποσοστό φθοράς κάτω από 0,01 mm ανά 100 ώρες. Τυπικό δείγμα: μονάδα 0,5, 20 δόντια, διάμετρος δοντιών 11,2 mm, ύψος 12 mm, εξωτερική διάμετρος 11 mm, διάτρηση 4 mm, βάρος 16 g. Υποστηρίζονται προσαρμοσμένη μονάδα, αριθμός δοντιών, εξωτερική διάμετρος από 50 mm έως 300 mm και ποιότητα υλικού. Η παράδοση είναι περίπου 15 ημέρες για τυπικές παραγγελίες. Στείλτε σχέδιο, ποιότητα υλικού, ποσότητα και θύρα προορισμού για γρήγορη προσφορά.
Κατασκευαστής τροχών ορειχάλκινου σκουληκιού OEM Κίνας

Κατασκευαστής τροχών ορειχάλκινου σκουληκιού για μηχανισμούς κίνησης με σκουλήκια σε μηχανολογικό, ιατρικό και ναυπηγικό εξοπλισμό

Η Raydafon είναι ένας άμεσος κατασκευαστής και προμηθευτής τροχών ορειχάλκινου σκουληκιού με έδρα την Κίνα. Αυτός ο ορειχάλκινος ατέρμονας τροχός χρησιμοποιεί μπρούτζο ZCuSn10Pb1 με σκληρότητα HB≥80 και αντοχή στη φθορά περίπου 30% υψηλότερη από τον συνηθισμένο ορείχαλκο. Υποβάλλεται σε επεξεργασία μέσω πέντε βημάτων ακριβείας — χύτευση, τραχιά στροφή, λεπτή στροφή, λείανση και λείανση — φτάνοντας στην τραχύτητα της επιφάνειας των δοντιών Ra≤1,6μm και το σφάλμα πλέξης κάτω από 0,05 mm με το ταιριαστό σκουλήκι. Η απόδοση μετάδοσης είναι περίπου 15% υψηλότερη από το εθνικό πρότυπο και μια δοκιμή συνεχούς λειτουργίας 5000 ωρών δείχνει ποσοστό φθοράς κάτω από 0,01 mm ανά 100 ώρες. Οι εφαρμογές περιλαμβάνουν περιστροφή εκσκαφέα, ανύψωση περονοφόρου, μετάδοση κυλίνδρων ελασματουργίας, περιστρεφόμενα πλαίσια σαρωτή CT, ρύθμιση οδοντιατρικής καρέκλας, γεφύρωμα γερανού καταστρώματος και αυτοματοποιημένες στοίβες αποθήκης. Υποστηρίζονται προσαρμοσμένη μονάδα, αριθμός δοντιών και εξωτερική διάμετρος από 50 mm έως 300 mm. Στείλτε σχέδιο, ποιότητα υλικού, ποσότητα και θύρα προορισμού για να ζητήσετε προσφορά.

HB≥80Σκληρότητα
Ra≤1,6μmΕπιφάνεια δοντιού
<0,05 χλστΣφάλμα πλέγματος
+15%Αποδοτικότητα έναντι εθνικών προτύπων
15 μέρεςΤυπική παράδοση

Υλικά, Ακρίβεια και Πλεονεκτήματα Αυτολίπανσης

Η Raydafon παράγει αυτόν τον τροχό από ορείχαλκο σκουλήκι χρησιμοποιώντας μπρούτζο ZCuSn10Pb1. Σε σύγκριση με τον συνηθισμένο ορείχαλκο, αυτό το κράμα προσφέρει υψηλότερη σκληρότητα, καλύτερη αντοχή στη φθορά και πιο σταθερή απόδοση υπό συνεχές φορτίο. Η διαδικασία παραγωγής πέντε βημάτων ελέγχει τόσο τη γεωμετρία των δοντιών όσο και το φινίρισμα της επιφάνειας, κάτι που είναι σημαντικό για την ομαλή εμπλοκή με τον άξονα ατέρμονα.

Βήμα 1 — Χύτευση

Ο κασσίτερος μπρούτζος ZCuSn10Pb1 χυτεύεται σε κενά με ελεγχόμενη δομή κόκκων για σταθερή σκληρότητα.

Βήμα 2 — Τραχιά και λεπτή στροφή

Η εξωτερική διάμετρος, η οπή, το σκαλοπάτι και οι όψεις μετατρέπονται σε ανοχή πριν από την κοπή του γραναζιού.

Βήμα 3 — Χόμπινγκ

Το ελικοειδές προφίλ δοντιού κόβεται για να ταιριάζει με τον άξονα του σκουληκιού, με τον αριθμό δοντιού και τη μονάδα να ελέγχονται ανά σχέδιο.

Βήμα 4 — Τρίψιμο

Η επιφάνεια του δοντιού αλέθεται σε Ra≤1,6μm και το σφάλμα εμπλοκής με το σκουλήκι διατηρείται κάτω από 0,05 mm.

Βήμα 5 — Επιθεώρηση και συσκευασία

Η σκληρότητα, η διάσταση και το πλέγμα ελέγχονται. Το αντισκωριακό λάδι και το προστατευτικό περιτύλιγμα εφαρμόζονται πριν από τη συσκευασία.

Για αγοραστές που προμηθεύονται εξαρτήματα σχετικά με τον εξοπλισμό και το κιβώτιο ταχυτήτων, διαβάστε το πλήρεςΕργαλείο ακριβείαςκατηγορία, ηΓρανάζια σκουληκιών και άξονας σκουληκιώνσελίδα, και τοDuplex Worm Gearσελίδα.

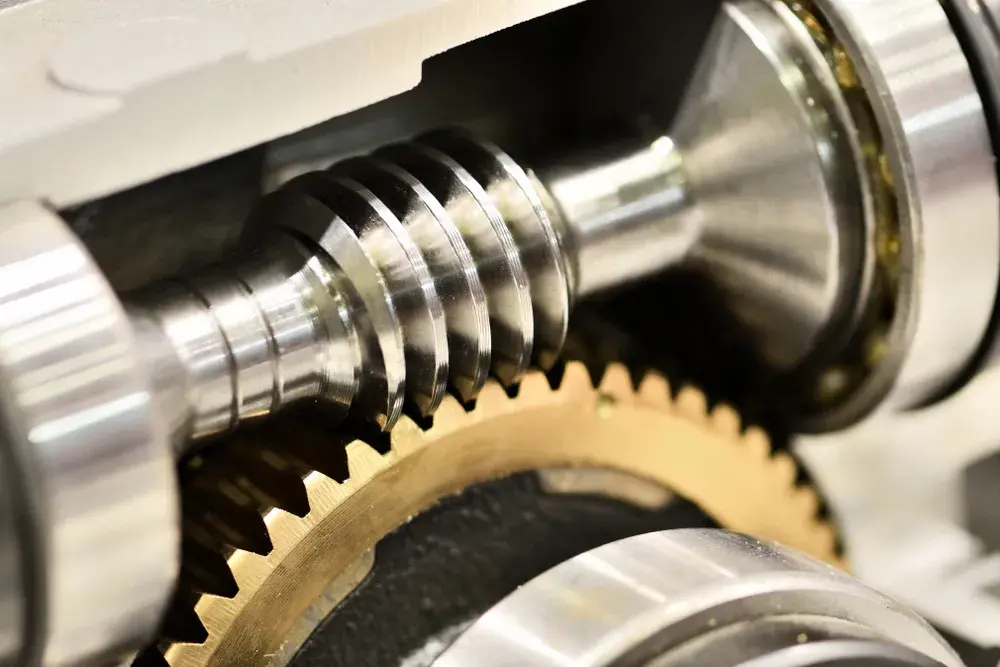

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

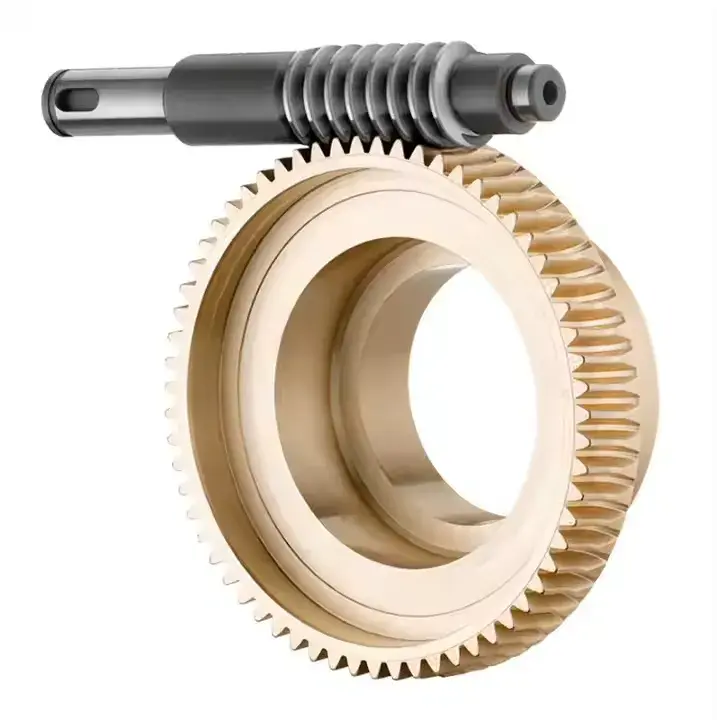

Τροχός από ορειχάλκινο σκουλήκι κατασκευασμένος από μπρούτζο κασσίτερο ZCuSn10Pb1

Τυπικές προδιαγραφές και διαστάσεις

Οι παρακάτω πίνακες παραθέτουν τις τυπικές προδιαγραφές δείγματος, το μέγεθος του τροχού ατέρμονα και το αντίστοιχο μέγεθος του άξονα του ατέρμονα γραναζιού. Προσαρμοσμένη μονάδα, αριθμός δοντιών, εξωτερική διάμετρος από 50 mm έως 300 mm, διάτρηση και ποιότητα υλικού υποστηρίζονται για έργα OEM.

Πρότυποι κανονισμοί

Είδος Αξία
Υλικό Ορείχαλκος (Κασσίτερος ZCuSn10Pb1 μπρούτζος)
Χρώμα Κίτρινος
Μονάδα μέτρησης 0.5
Βάρος 16 γρ

Μέγεθος του τροχού σκουληκιού

Είδος Αξία
δόντια 20
Διάμετρος δοντιών 11,2 χλστ
Υψος 12 mm / 0,47 ίντσες
Εξωτερική διάμετρος 11 mm / 0,43 ίντσες
Διάμετρος οπής 4 mm / 0,16 ίντσες
Μέγεθος βήματος 9 × 7 mm / 0,35 × 0,27 ίντσες (Διάμετρος × Υ)
Συνολικό μέγεθος 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 ίντσες (H × OD × ID)

Μέγεθος άξονα εργαλείων ατέρμονα

Είδος Αξία
Υψος 20 mm / 0,79 ίντσες
Εξωτερική διάμετρος 9,8 mm / 0,39 ίντσες
Εσωτερική διάμετρος 3,17 mm / 0,12 ίντσες
Μέγεθος 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 ίντσες (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Αναφορά διαστάσεων για στάνταρ ορειχάλκινο σκουλήκι

Εφαρμογές σε Μηχανικά Μηχανήματα, Ιατρικό Εξοπλισμό και Ναυπηγική

Μηχανολογικά μηχανήματα

Οι μηχανισμοί περιστροφής του εκσκαφέα βασίζονται σε αυτό για να χειριστούν τη ροπή βαρέως φορτίου και να διατηρούν την εκκίνηση και τη στάση του πικάπ ομαλά σε συνθήκες λάσπης. Τα ανυψωτικά ανυψωτικά συστήματα το χρησιμοποιούν για ακριβή ανύψωση σε φορτία 3 τόνων χωρίς ανακίνηση.

Μεταλλουργικός εξοπλισμός

Η μετάδοση κυλίνδρου ελασματουργείου διατηρεί σταθερή λειτουργία στους 250°C, υποστηρίζοντας ομοιόμορφο πάχος χαλύβδινης πλάκας. Οι συσκευές ανατροπής στομίου από χάλυβα χρησιμοποιούν τις αυτολιπαινόμενες ιδιότητές του για να αποφύγουν τη μόλυνση από λάδι από τηγμένο χάλυβα.

Ιατρικός εξοπλισμός

Τα περιστρεφόμενα πλαίσια του σαρωτή CT τρέχουν κάτω από 45 dB με αυτόν τον τροχό από ορείχαλκο σκουλήκι, ο οποίος υποστηρίζει καθαρή απεικόνιση. Οι ρυθμίσεις της καρέκλας οδοντιατρικής θεραπείας επιτυγχάνουν ανύψωση και κατέβασμα με ακρίβεια 0,5 mm.

Ναυπηγική

Οι μηχανισμοί γεφύρωσης γερανού καταστρώματος αντιστέκονται στη διάβρωση με ψεκασμό αλατιού και εξακολουθούν να μην γλιστρούν μετά από 500 ώρες δοκιμής ψεκασμού αλατιού. Τα συστήματα διεύθυνσης του πλοίου διατηρούν τον ακριβή έλεγχο κατεύθυνσης στον άνεμο και τα κύματα.

Αυτοματοποιημένη αποθήκευση

Τα συστήματα ανύψωσης στοίβαξης ολοκληρώνουν 20 ενέργειες ανά λεπτό με σφάλμα τοποθέτησης που δεν υπερβαίνει το 1 mm. Οι συσκευές διεύθυνσης γραμμής ταξινόμησης χειρίζονται αλλαγές κατεύθυνσης υψηλής ταχύτητας χωρίς εμπλοκές στο πακέτο.

Κλωστοϋφαντουργία και συσκευασία

Ο εξοπλισμός κλωστοϋφαντουργίας και συσκευασίας επωφελείται από τη σταθερή μετάδοση ισχύος, την αυτολίπανση και τη μειωμένη κατανάλωση ενέργειας κατά τις μακρές συνεχείς βάρδιες.

Για σχετικά εξαρτήματα μετάδοσης, ανατρέξτε στοΒιδωτό γρανάζικατηγορία και τοΓρανάζια Bevelσελίδα.

Αποδεικτικά στοιχεία ποιότητας, δοκιμές και υποστήριξη εξαγωγής

Αρχεία υλικού και σκληρότητας

Τα αρχεία κασσίτερου χάλκινου βαθμού ZCuSn10Pb1, σκληρότητας HB≥80 και θερμικής επεξεργασίας ή χύτευσης μπορούν να παρέχονται με χύδην αποστολές.

Προφίλ δοντιού και έλεγχος διαστάσεων

Το δομοστοιχείο, ο αριθμός δοντιών, η διάμετρος των δοντιών, η εξωτερική διάμετρος, οι διαστάσεις της οπής και του βήματος επιθεωρούνται με βάση το παραγγελθέν σχέδιο ή δείγμα.

Έλεγχος δικτυώματος και θορύβου

Κάθε παρτίδα ελέγχεται για σφάλμα πλέγματος κάτω από 0,05 mm με το αντίστοιχο σκουλήκι, ομαλή περιστροφή και χαμηλό θόρυβο λειτουργίας.

Συσκευασία εξαγωγής

Τα γρανάζια είναι γεμάτα με αντισκωριακό λάδι και προστατευτικό κάλυμμα. Οι μαζικές παραγγελίες μπορούν να παλετοποιηθούν και να δεσμευτούν για θαλάσσιες μεταφορές, αεροπορικές μεταφορές ή ταχεία παράδοση.

Προσαρμοσμένη Διαδικασία Παραγγελίας OEM

Βήμα 01 Αποστολή στοιχείων αίτησης

Παρέχετε μονάδα, αριθμό δοντιών, εξωτερική διάμετρο, διάτρηση, μέγεθος βήματος, ποιότητα υλικού, ποσότητα και θύρα προορισμού.

Βήμα 02 Σχέδιο ή δείγμα κριτικής

Η Raydafon εξετάζει το σχέδιο OEM ή το φυσικό δείγμα και επιβεβαιώνει τις προδιαγραφές και την επιλογή υλικού.

Βήμα 03 Δείγμα και έγκριση

Για προσαρμοσμένα έργα, η Raydafon παράγει ένα δείγμα για επιβεβαίωση αγοραστή πριν από τη μαζική παραγωγή.

Βήμα 04 Παραγωγή και προσφορά

Μετά την έγκριση, η Raydafon παρέχει μια προσφορά FOB Ningbo, χρονοδιάγραμμα παραγωγής και λεπτομέρειες συσκευασίας.

Συχνές Ερωτήσεις

Τι είναι ο τροχός από ορείχαλκο σκουλήκι;

Ένας ορειχάλκινος ατέρμονας τροχός είναι το τμήμα τροχού ενός μηχανισμού μετάδοσης κίνησης ατέρμονα, που εμπλέκεται με έναν άξονα ατέρμονα για τη μετάδοση κίνησης και ροπής σε γωνία άξονα 90°. Ο ορείχαλκος και τα κράματα μπρούτζου χρησιμοποιούνται επειδή προσφέρουν χαμηλή τριβή, καλή αντοχή στη φθορά και αυτολιπαινόμενες ιδιότητες όταν συνδυάζονται με σκουλήκι από σκληρυμένο χάλυβα.

Τι υλικό χρησιμοποιεί η Raydafon;

Η τυπική παραγωγή της Raydafon χρησιμοποιεί μπρούτζο ZCuSn10Pb1 με σκληρότητα HB≥80 και αντοχή στη φθορά περίπου 30% υψηλότερη από τον συνηθισμένο ορείχαλκο. Άλλες ποιότητες μπρούτζου ή ορείχαλκου μπορούν να χρησιμοποιηθούν κατόπιν αιτήματος ανάλογα με το φορτίο, την ταχύτητα και το περιβάλλον.

Ποια ακρίβεια και αποτελεσματικότητα μπορεί να επιτευχθεί;

Το γρανάζι υποβάλλεται σε επεξεργασία μέσω πέντε βημάτων ακριβείας — χύτευση, τραχιά στροφή, λεπτή στροφή, λείανση και λείανση — φθάνοντας στην τραχύτητα της επιφάνειας των δοντιών Ra≤1,6μm και το σφάλμα πλέξης κάτω από 0,05 mm με το αντίστοιχο σκουλήκι. Η απόδοση μετάδοσης είναι περίπου 15% υψηλότερη από το εθνικό πρότυπο και μια δοκιμή συνεχούς λειτουργίας 5000 ωρών δείχνει ποσοστό φθοράς κάτω από 0,01 mm ανά 100 ώρες.

Ποιο είναι το τυπικό μέγεθος δείγματος;

Τυπικό δείγμα: μονάδα 0,5, 20 δόντια, διάμετρος δοντιών 11,2 mm, ύψος 12 mm, εξωτερική διάμετρος 11 mm, διάτρηση 4 mm, βάρος 16 g. Αντίστοιχος άξονας γραναζιού ατέρμονα: ύψος 20 mm, εξωτερική διάμετρος 9,8 mm, εσωτερική διάμετρος 3,17 mm. Υποστηρίζονται προσαρμοσμένη μονάδα, αριθμός δοντιών, εξωτερική διάμετρος 50-300 mm και οπή.

Ποιες είναι οι κύριες εφαρμογές;

Οι εφαρμογές περιλαμβάνουν μηχανισμούς περιστροφής εκσκαφέων, συστήματα ανύψωσης περονοφόρου, κυλινδρική μετάδοση κυλίνδρων, συσκευές ανατροπής ατσάλινο στόμιο, περιστρεφόμενα πλαίσια αξονικής τομογραφίας, ρύθμιση οδοντιατρικής καρέκλας, γερανογέφυρα καταστρώματος, συστήματα διεύθυνσης πλοίου, αυτοματοποιημένες στοίβες αποθήκης και συσκευές διεύθυνσης γραμμής διαλογής.

Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Στείλτε στοιχεία σχεδίου ή δείγματος, ενότητα, αριθμός δοντιών, εξωτερική διάμετρος, οπή, ποιότητα υλικού, ποσότητα και θύρα προορισμού. Η Raydafon θα απαντήσει με προσφορά FOB Ningbo και χρόνο παράδοσης.

Ποιος είναι ο χρόνος παράδοσης;

Οι τυπικές παραγγελίες αποστέλλονται σε περίπου 15 ημέρες μετά την επιβεβαίωση της παραγγελίας. Οι προσαρμοσμένες ή μαζικές παραγγελίες εξαρτώνται από την πολυπλοκότητα και την ποσότητα του σχεδίου. Η Raydafon παρέχει ένα ενημερωμένο πρόγραμμα μετά την έγκριση της κλήρωσης.

Είστε έτοιμοι να δημιουργήσετε προσαρμοσμένους τροχούς από ορείχαλκο σκουλήκι;

Στείλτε τα στοιχεία του σχεδίου ή του δείγματός σας, τη μονάδα, τον αριθμό δοντιών, την εξωτερική διάμετρο, την οπή, την κατηγορία υλικού, την ποσότητα παραγγελίας και τη θύρα προορισμού. Η Raydafon θα επιβεβαιώσει την προδιαγραφή, θα παράγει ένα δείγμα εάν χρειάζεται και στη συνέχεια θα παράσχει μια προσφορά FOB Ningbo με τον χρόνο παράδοσης και τις λεπτομέρειες συσκευασίας.
