Διασταυρωμένα ελικοειδή γρανάζια

Η Raydafon είναι ένας κατασκευαστής OEM με έδρα την Κίνα και προμηθευτής διασταυρούμενων ελικοειδών γραναζιών για όργανα ακριβείας, ιατρικό εξοπλισμό, βοηθητικές μονάδες κίνησης αυτοκινήτων, έξυπνες οικιακές συσκευές και βιομηχανικά μηχανήματα. Η τυπική σειρά καλύπτει μονάδα 0,8-4 mm, γωνία άξονα ρυθμιζόμενη 25°-90°, επιφάνεια γειωμένου δοντιού, απόδοση μετάδοσης πάνω από 90%. Οι επιλογές υλικών περιλαμβάνουν κράμα χάλυβα υψηλής αντοχής, ανοξείδωτο χάλυβα, μπρούτζο αλουμινίου, νάιλον και ανθεκτικά στη φθορά πλαστικά μηχανικής. Η σχεδίαση σταυρωτού ελικοειδούς δοντιού μεταδίδει ισχύ μεταξύ μη παράλληλων και μη τεμνόμενων αξόνων, εξοικονομεί χώρο διάταξης και μειώνει τον θόρυβο λειτουργίας. Υποστηρίζονται προσαρμοσμένη μονάδα, αριθμός δοντιού, γωνία άξονα, διάτρηση, κλειδί, επεξεργασία υλικού και επιφάνειας. Διατίθενται παραγγελίες δειγμάτων, παραγγελίες χύμα και συσκευασία ιδιωτικής ετικέτας. Στείλτε λεπτομέρειες σχεδίου ή δείγματος, απαιτούμενο υλικό, ποσότητα και θύρα προορισμού για γρήγορη προσφορά.
China OEM Crossed Helical Gear Κατασκευαστής

Crossed Helical Gears Κατασκευαστής για μετάδοση μη παράλληλου άξονα σε όργανα ακριβείας και βιομηχανικούς κινητήρες

Η Raydafon είναι ένας κατασκευαστής OEM με έδρα την Κίνα και προμηθευτής διασταυρούμενων ελικοειδών γραναζιών, που ονομάζονται επίσης βιδωτά γρανάζια. Τα διασταυρωμένα ελικοειδή γρανάζια μεταδίδουν ισχύ μεταξύ μη παράλληλων και μη τεμνόμενων αξόνων, γεγονός που τα καθιστά κατάλληλα για συμπαγή εξοπλισμό αυτοματισμού, ανεμιστήρες ψύξης φορητών υπολογιστών, συστήματα ρύθμισης οδοντιατρικής καρέκλας, βοηθητικούς κινητήρες αυτοκινήτου και συσκευές μετάδοσης έξυπνων κουρτινών. Η τυπική σειρά καλύπτει μονάδα 0,8-4 mm, γωνία άξονα ρυθμιζόμενη 25°-90°, επιφάνεια γείωσης και απόδοση μετάδοσης άνω του 90%. Οι επιλογές υλικών περιλαμβάνουν κράμα χάλυβα υψηλής αντοχής, ανοξείδωτο χάλυβα, μπρούτζο αλουμινίου, νάιλον και ανθεκτικά στη φθορά πλαστικά μηχανικής. Υποστηρίζονται προσαρμοσμένη μονάδα, αριθμός δοντιού, γωνία άξονα, διάτρηση, κλειδί, επεξεργασία υλικού και επιφάνειας. Στείλτε τα στοιχεία του σχεδίου ή του δείγματός σας, το απαιτούμενο υλικό, την ποσότητα και τη θύρα προορισμού για να ζητήσετε προσφορά.

0,8-4 χλστΕύρος μονάδας
25°-90°Γωνία άξονα
>90%Απόδοση μετάδοσης
5 ΥλικάΧάλυβας · ανοξείδωτος · μπρούτζος · νάιλον · πλαστικά

Γιατί χρησιμοποιούνται διασταυρωμένα ελικοειδή γρανάζια όπου δεν μπορούν να χωρέσουν τα συνηθισμένα γρανάζια

Τα τυπικά γρανάζια, τα ελικοειδή και τα κωνικά γρανάζια μεταδίδουν ισχύ μεταξύ παράλληλων ή τέμνονων αξόνων. Όταν μια διάταξη μηχανής τοποθετεί δύο άξονες σε μια μη παράλληλη, μη τέμνουσα γωνία, τα συνηθισμένα γρανάζια δεν μπορούν να πλέξουν σωστά. Τα διασταυρωμένα ελικοειδή γρανάζια το λύνουν χρησιμοποιώντας μια ελικοειδή μορφή δοντιού που επιτρέπει στους δύο άξονες να μεταδίδουν ισχύ υπό γωνία, συνήθως μεταξύ 25° και 90°.

Αυτό καθιστά τα διασταυρωμένα ελικοειδή γρανάζια κατάλληλα για συμπαγή σχέδια. Σε έναν ανεμιστήρα ψύξης φορητού υπολογιστή, ο χώρος μεταξύ του άξονα του κινητήρα και του άξονα του πτερυγίου του ανεμιστήρα είναι πολύ μικρός. Σε ένα σύστημα ρύθμισης οδοντιατρικής καρέκλας, η πλάτη και οι άξονες κίνησης του καθίσματος βρίσκονται σε διαφορετικές γωνίες. Σε μια βοηθητική μετάδοση κίνησης κινητήρα αυτοκινήτου, οι άξονες εισόδου της αντλίας νερού και της γεννήτριας είναι μετατοπισμένες από την κύρια μετάδοση κίνησης. Τα διασταυρωμένα ελικοειδή γρανάζια χειρίζονται αυτές τις διατάξεις χωρίς να προσθέτουν μεγάλα κιβώτια ταχυτήτων ή σετ κωνικών γραναζιών.

Η Raydafon παράγει διασταυρωμένα ελικοειδή γρανάζια σε μια σειρά υλικών, ώστε οι αγοραστές να μπορούν να ταιριάζουν με τις απαιτήσεις φορτίου, ταχύτητας, διάβρωσης και θορύβου. Για σχετικούς τύπους ταχυτήτων, διαβάστε το πλήρεςΕργαλείο ακριβείαςκατηγορία, ηΕλικοειδής εξοπλισμόςσελίδα και τοΓρανάζια Bevelσελίδα.

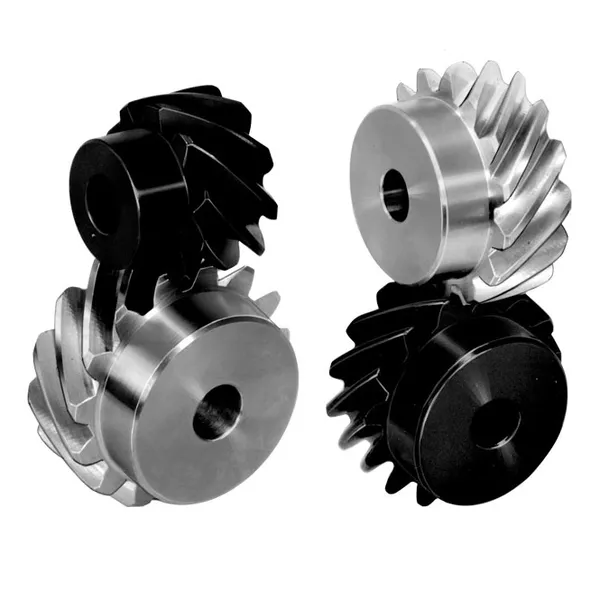

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Διασταυρωμένα ελικοειδή γρανάζια για μετάδοση μη παράλληλου άξονα

Τυπικό εύρος προδιαγραφών και επιλογές υλικού

Ο παρακάτω πίνακας παραθέτει το εύρος τυπικών προδιαγραφών για τα ελικοειδή γρανάζια Raydafon. Εάν ο εξοπλισμός σας απαιτεί διαφορετική μονάδα, αριθμό δοντιού, γωνία άξονα, διάτρηση ή κλειδί, στείλτε το σχέδιο OEM ή ένα φυσικό δείγμα για προσαρμοσμένη παραγωγή.

Παράμετρος Τυπική Εύρος Προσαρμοσμένη επιλογή
Μονάδα μέτρησης 0,8-4 χλστ Προσαρμοσμένη μονάδα διαθέσιμη
Γωνία άξονα 25°-90° Προσαρμοσμένη γωνία διαθέσιμη
Επιφάνεια δοντιού Εδαφος Άλεσμα, περιτύλιξη, φωσφοροποίηση
Απόδοση μετάδοσης Πάνω από 90% Εξαρτάται από το υλικό, τη γωνία και τη λίπανση
Τρύπα και κλειδί Τυπική οπή με κλειδί Προσαρμοσμένη οπή, κλειδοθήκη, βίδα ρύθμισης, σχήμα D
Επιφανειακή επεξεργασία Λάδι κατά της σκουριάς Μαύρο οξείδιο, επίστρωση ψευδαργύρου, θερμική επεξεργασία
Υλικό Κραματοποιημένος χάλυβας υψηλής αντοχής Ανοξείδωτο ατσάλι, αλουμίνιο μπρούτζος, νάιλον, πλαστικά μηχανικής

Χρειάζεστε μια σύγκριση υλικού ή μια σύσταση για την αίτησή σας; Στείλτε τις λεπτομέρειες του φορτίου, της ταχύτητας, του περιβάλλοντος και του χώρου εγκατάστασης. Η Raydafon θα προτείνει το υλικό και τις προδιαγραφές που ταιριάζουν καλύτερα στις συνθήκες εργασίας σας.

Διαθέσιμοι τύποι υλικών

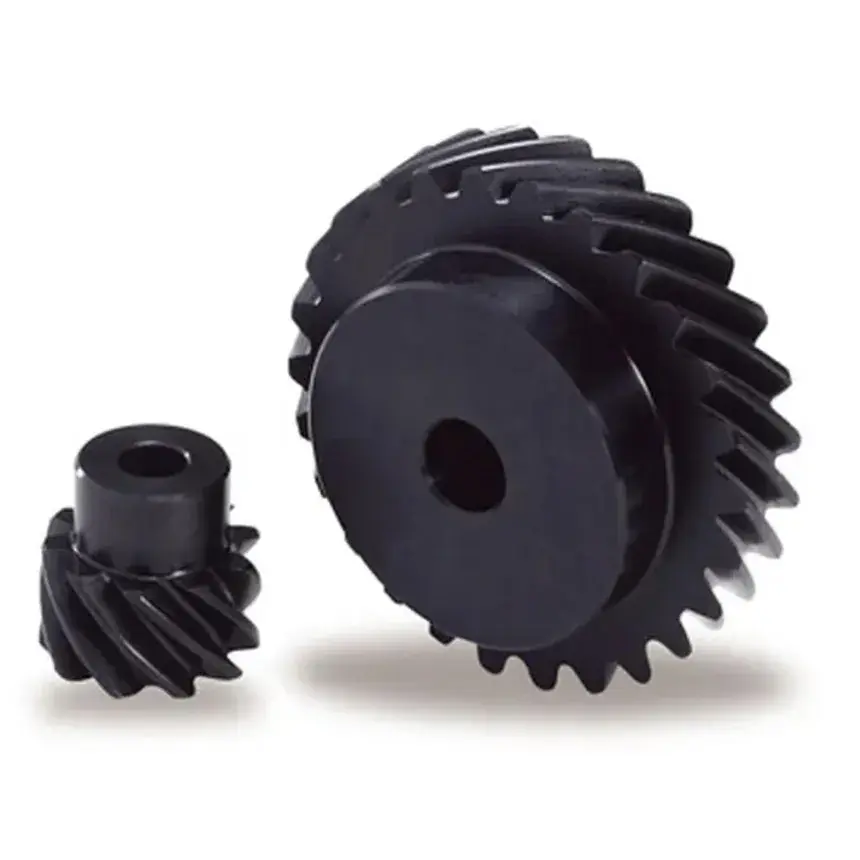

Steel crossed helical gears
Χαλύβδινα διασταυρωμένα ελικοειδή γρανάζια

Κραματοποιημένος χάλυβας υψηλής αντοχής για εφαρμογές μεγάλου φορτίου και υψηλής ροπής σε βιομηχανικούς κινητήρες και βοηθητικά συστήματα αυτοκινήτων.

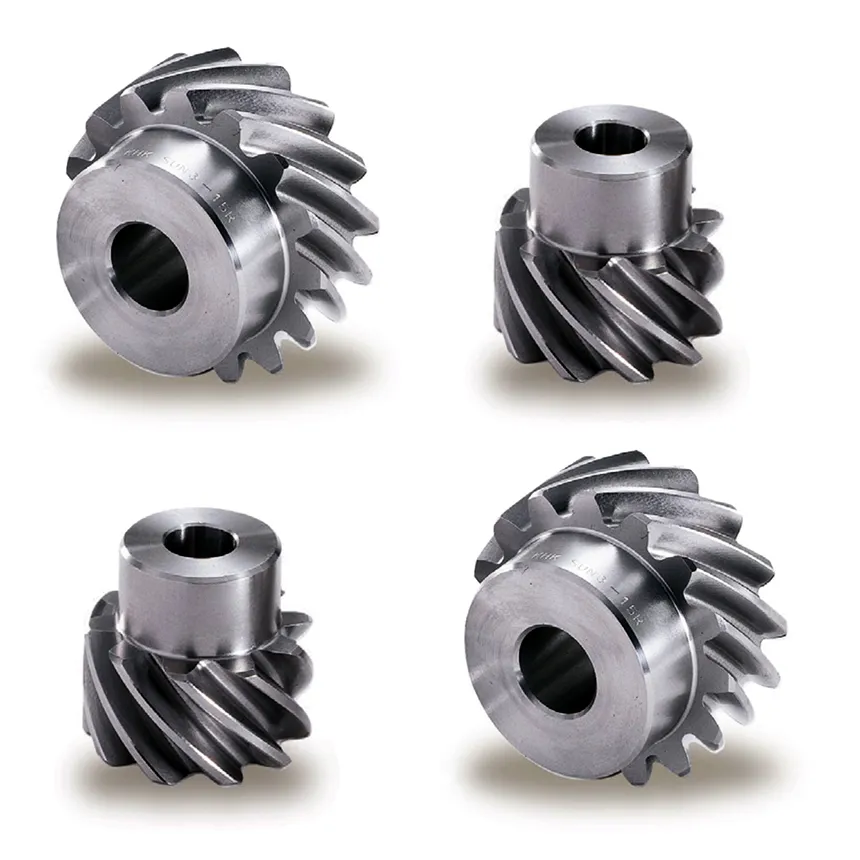

Stainless steel crossed helical gears
Διασταυρωμένα ελικοειδή γρανάζια από ανοξείδωτο χάλυβα

Ανθεκτικό στη διάβρωση για ιατρικό εξοπλισμό, μηχανήματα τροφίμων, υγρά περιβάλλοντα και υπαίθριες εγκαταστάσεις.

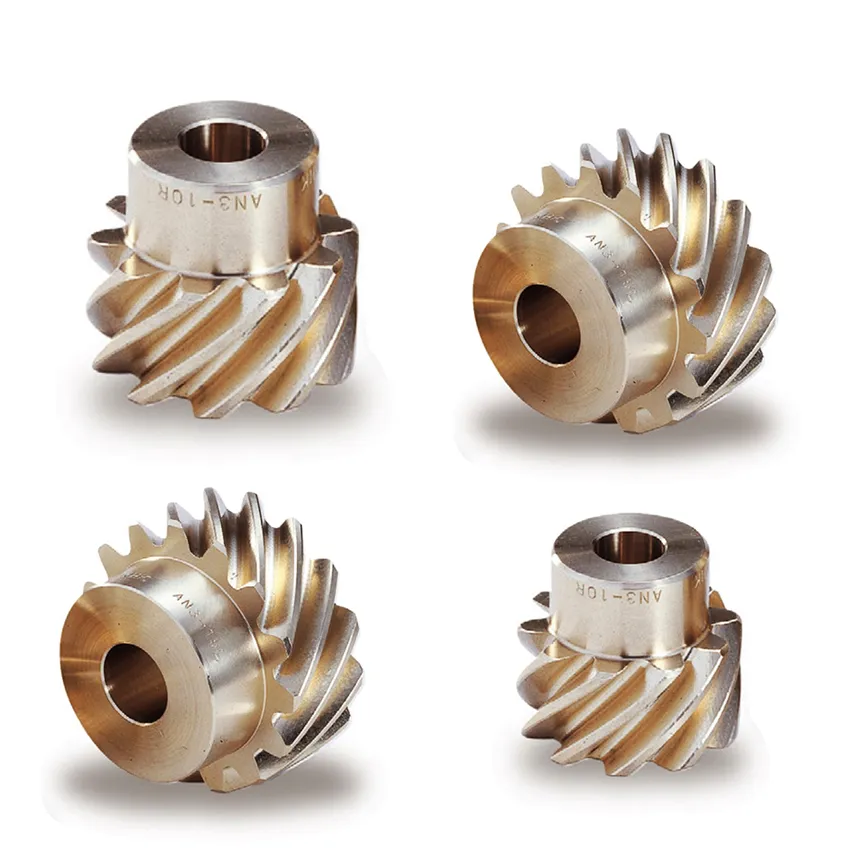

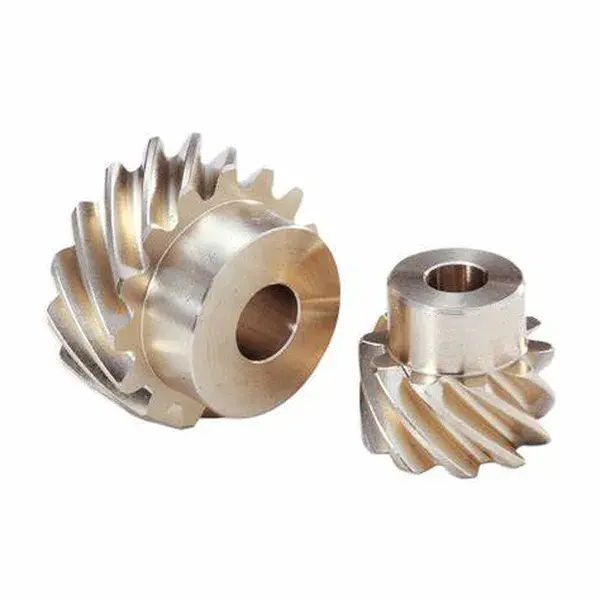

Aluminum bronze crossed helical gears
Ελικοειδή γρανάζια σταυρωτά μπρούτζινα αλουμίνιο

Καλή αντοχή στη φθορά και ικανότητα φόρτωσης, κατάλληλο για βαριά μηχανήματα, εξοπλισμό εξόρυξης και μετάδοση υψηλής ροπής.

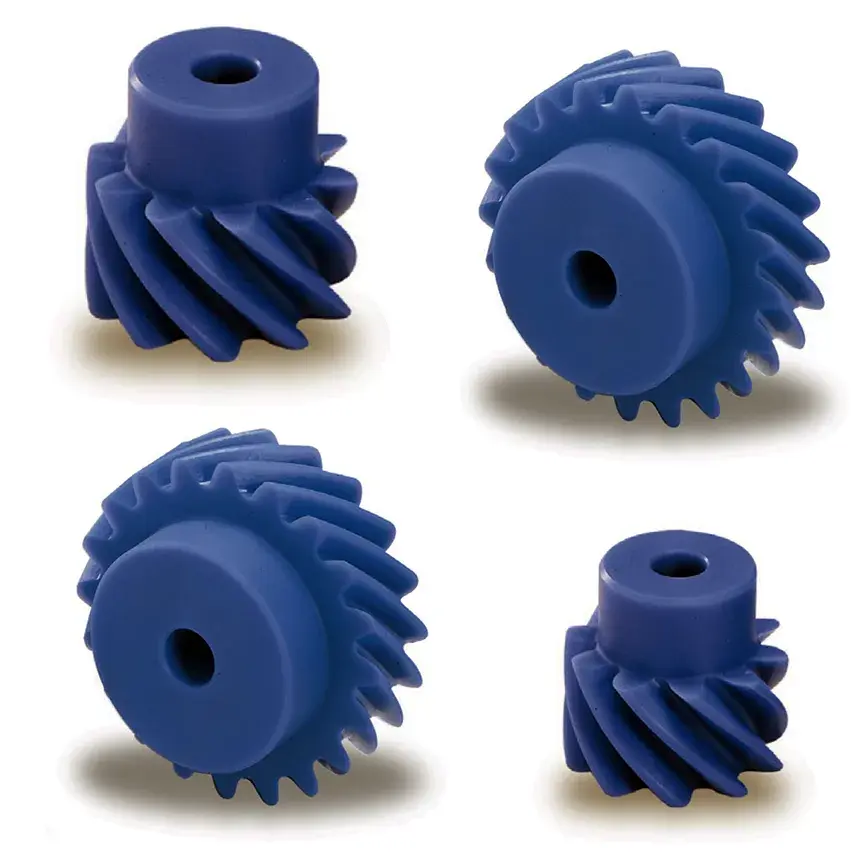

Nylon crossed helical gears
Ελικοειδή γρανάζια σταυρωτά από νάιλον

Ελαφρύ και αθόρυβο τρέξιμο για έξυπνες οικιακές συσκευές, εξοπλισμό γραφείου και όργανα ακριβείας χαμηλού φορτίου.

Εφαρμογές σε όργανα ακριβείας, ιατρικό εξοπλισμό και βιομηχανικούς δίσκους

Ηλεκτρονική Μετάδοση ανεμιστήρα ψύξης φορητού υπολογιστή

Η ακρίβεια σε επίπεδο μικρού ταιριάζει στον συμπαγή χώρο μεταξύ του άξονα του κινητήρα και του άξονα της λεπίδας του ανεμιστήρα, διατηρεί τον ανεμιστήρα αθόρυβο και υποστηρίζει λεπτό και ελαφρύ σχεδιασμό.

Ιατρικός Ρύθμιση πολλαπλών γωνιών οδοντιατρικής καρέκλας

Μεταδίδει ισχύ στην πλάτη και τα εξαρτήματα του καθίσματος σε διαφορετικές γωνίες. Οι επιλογές υλικών ιατρικής ποιότητας υποστηρίζουν την ασφαλή και αξιόπιστη λειτουργία.

Αυτοκίνητο Βοηθητική κίνηση κινητήρα

Χειρίζεται μεγάλα φορτία ροπής και κρούσης από αντλίες νερού και γεννήτριες. Η θερμική επεξεργασία βελτιώνει την αντοχή στη φθορά και την αντοχή σε υψηλή θερμοκρασία και κραδασμούς.

Έξυπνο σπίτι Έξυπνη μετάδοση κουρτινών

Εκπέμπει σε μη παράλληλη γωνία με χαμηλό θόρυβο, εξοικονομεί χώρο εγκατάστασης και προσθέτει άνεση στα συστήματα οικιακού αυτοματισμού.

Για σχετικά εξαρτήματα μετάδοσης, ανατρέξτε στοΒιδωτό γρανάζικατηγορία, ηΓρανάζια σκουληκιών και άξονας σκουληκιώνσελίδα, και τοSpur Gearσειρά.

Απόδειξη Ποιότητας, Επιθεώρηση και Υποστήριξη Εξαγωγών

Αρχεία υλικών και θερμικής επεξεργασίας

Τα αρχεία ποιότητας υλικού και θερμικής επεξεργασίας μπορούν να παρέχονται με χύδην αποστολές για έλεγχο ποιότητας αγοραστή.

Προφίλ δοντιού και έλεγχος διαστάσεων

Η μονάδα, ο αριθμός δοντιού, η γωνία άξονα, η οπή, η κλειδαριά και η επιφάνεια των δοντιών επιθεωρούνται σε σχέση με το παραγγελθέν σχέδιο ή δείγμα πελάτη.

Έλεγχος δικτυώματος και θορύβου

Οι παρτίδες δειγμάτων και χύμα ελέγχονται για ομαλό πλέγμα, χαμηλό θόρυβο και σταθερή μετάδοση πριν από τη συσκευασία.

Συσκευασία εξαγωγής

Τα γρανάζια είναι γεμάτα με αντισκωριακό λάδι και προστατευτικό κάλυμμα. Οι μαζικές παραγγελίες μπορούν να παλετοποιηθούν και να δεσμευτούν για θαλάσσιες μεταφορές, αεροπορικές μεταφορές ή ταχεία παράδοση.

Προσαρμοσμένη Διαδικασία Παραγγελίας OEM

Βήμα 01 Αποστολή στοιχείων αίτησης

Παρέχετε μονάδα, αριθμό δοντιού, γωνία άξονα, οπή, κλειδί, υλικό, επεξεργασία επιφάνειας, ποσότητα και θύρα προορισμού.

Βήμα 02 Σχέδιο ή δείγμα κριτικής

Η Raydafon εξετάζει το σχέδιο OEM ή το φυσικό δείγμα και επιβεβαιώνει τις προδιαγραφές και την επιλογή υλικού.

Βήμα 03 Δείγμα και έγκριση

Για προσαρμοσμένα έργα, η Raydafon παράγει ένα δείγμα για επιβεβαίωση αγοραστή πριν από τη μαζική παραγωγή.

Βήμα 04 Παραγωγή και προσφορά

Μετά την έγκριση, η Raydafon παρέχει μια προσφορά FOB Ningbo, χρονοδιάγραμμα παραγωγής και λεπτομέρειες συσκευασίας.

Συχνές Ερωτήσεις

Τι είναι τα διασταυρωμένα ελικοειδή γρανάζια;

Τα σταυρωτά ελικοειδή γρανάζια, που ονομάζονται και βιδωτά γρανάζια, είναι ελικοειδή γρανάζια που πλένονται με μη παράλληλους, μη τεμνόμενους άξονες. Μεταδίδουν ισχύ μεταξύ αξόνων υπό γωνία, συνήθως 25° έως 90°, και χρησιμοποιούνται όπου ο χώρος διάταξης είναι περιορισμένος και απαιτείται ομαλή, αθόρυβη μετάδοση.

Τι εύρος γωνίας μονάδας και άξονα παράγει η Raydafon;

Η Raydafon παράγει σταυρωτά ελικοειδή γρανάζια με μονάδα 0,8-4 mm και γωνία άξονα ρυθμιζόμενη από 25° έως 90°. Η επιφάνεια του εδάφους και η απόδοση μετάδοσης άνω του 90% είναι στάνταρ στη σειρά παραγωγής. Η προσαρμοσμένη μονάδα, ο αριθμός δοντιού και η γωνία άξονα υποστηρίζονται σε σχέδια πελατών.

Τι υλικά είναι διαθέσιμα;

Οι επιλογές υλικών περιλαμβάνουν κράμα χάλυβα υψηλής αντοχής, ανοξείδωτο χάλυβα, μπρούτζο αλουμινίου, νάιλον και ανθεκτικά στη φθορά πλαστικά μηχανικής. Η επιλογή υλικού εξαρτάται από το φορτίο, την ταχύτητα, την αντοχή στη διάβρωση και τις απαιτήσεις θορύβου.

Ποιες είναι οι κύριες εφαρμογές;

Τα διασταυρωμένα ελικοειδή γρανάζια χρησιμοποιούνται σε συμπαγή εξοπλισμό αυτοματισμού, ανεμιστήρες ψύξης φορητών υπολογιστών, συστήματα ρύθμισης οδοντιατρικής καρέκλας, βοηθητικούς κινητήρες αυτοκινήτου, όπως αντλίες νερού και γεννήτριες, και έξυπνες συσκευές μετάδοσης κουρτινών. Οποιαδήποτε εφαρμογή που απαιτεί μετάδοση μη παράλληλου άξονα σε περιορισμένο χώρο μπορεί να χρησιμοποιήσει διασταυρωμένα ελικοειδή γρανάζια.

Μπορεί η Raydafon να παράγει προσαρμοσμένα ελικοειδή γρανάζια με διασταύρωση OEM;

Ναί. Η Raydafon υποστηρίζει την παραγωγή OEM από σχέδια πελατών ή φυσικά δείγματα. Προσαρμοσμένη μονάδα, αριθμός δοντιού, γωνία άξονα, διάτρηση, κλειδί, υλικό, επεξεργασία επιφάνειας και συσκευασία ιδιωτικής ετικέτας είναι διαθέσιμα.

Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Στείλτε λεπτομέρειες σχεδίου ή δείγματος, μονάδα, αριθμό δοντιού, γωνία άξονα, διάτρηση, κλειδί, υλικό, επεξεργασία επιφάνειας, ποσότητα παραγγελίας και θύρα προορισμού. Η Raydafon θα απαντήσει με προσφορά FOB Ningbo και χρόνο παράδοσης.

Προσφέρετε δείγματα πριν από τις μαζικές παραγγελίες;

Ναί. Η Raydafon μπορεί να παράγει δείγματα για επιβεβαίωση αγοραστή πριν από τη μαζική παραγωγή. Ο χρόνος παράδοσης του δείγματος εξαρτάται από την πολυπλοκότητα του σχεδίου και την επιλογή υλικού.

Είστε έτοιμοι να δημιουργήσετε προσαρμοσμένα διασταυρωμένα ελικοειδή γρανάζια;

Στείλτε τα στοιχεία του σχεδίου σας ή του δείγματος, τη μονάδα, τον αριθμό δοντιού, τη γωνία άξονα, την οπή, το κλειδί, το υλικό, την επεξεργασία επιφάνειας, την ποσότητα παραγγελίας και τη θύρα προορισμού. Η Raydafon θα επιβεβαιώσει την προδιαγραφή, θα παράγει ένα δείγμα εάν χρειάζεται και στη συνέχεια θα παράσχει μια προσφορά FOB Ningbo με τον χρόνο παράδοσης και τις λεπτομέρειες συσκευασίας.
