Άξονας PTO για μίκτες κάθετης τροφοδοσίας Peecon
  • Άξονας PTO για μίκτες κάθετης τροφοδοσίας PeeconΆξονας PTO για μίκτες κάθετης τροφοδοσίας Peecon
  • Άξονας PTO για μίκτες κάθετης τροφοδοσίας PeeconΆξονας PTO για μίκτες κάθετης τροφοδοσίας Peecon

Άξονας PTO για μίκτες κάθετης τροφοδοσίας Peecon

Ανταλλακτικοί άξονες PTO για κάθετους αναδευτήρες τροφοδοσίας PEECON 865, 1100, 1300 και 1500. Κύριος άξονας σταθερής ταχύτητας CAT6. Επιλογές spline από την πλευρά του τρακτέρ 1.375-6 (540 rpm), 1.375-21 (1000 rpm) και 1.750-20 (1000 rpm). είσοδος από την πλευρά του μίκτη συνήθως 1.750-6. Ροπή συμπλέκτη αυτόματης διακοπής 2.500–3.500 N·m; Ζυγοί μπουλονιών διάτμησης με ονομαστική τιμή 2.920 N·m. Το μήκος του άξονα, το μέγεθος ζυγού, ο συνδυασμός ράχης και η διαμόρφωση ασπίδας μπορούν να γίνουν στο σχέδιο. Το MOQ και ο χρόνος παράδοσης επιβεβαιώνονται ανά παραγγελία επειδή εξαρτώνται από το μοντέλο και τη διαμόρφωση. Στείλτε το μοντέλο του μείκτη σας και το PTO spline τρακτέρ — επιβεβαιώνουμε τον συνδυασμό γραμμής μετάδοσης κίνησης και εκδίδουμε μια προσφορά.

Χονδρική Αντικατάσταση Driveline · PEECON Vertical Mixer Range

Χονδρικός άξονας PTO για κάθετους αναμικτήρες τροφοδοσίας PEECON — Προδιαγραφές, MOQ, προσαρμογή και χρόνος παράδοσης για αντικατάσταση μίκτη τροφοδοσίας

Όταν ένας άξονας PTO ανάμικτη κάθετης τροφοδοσίας αποτύχει, το χορτοδετικό ή ο αναδευτήρας σταματά και η απόφαση αντικατάστασης καταλήγει σε τρεις έλεγχοι: ποιο μοντέλο PEECON, το οποίο σφίγγει στην πλευρά του τρακτέρ και ποια ροπή συμπλέκτη μπορεί το κιβώτιο ταχυτήτων του μίξερ παίρνω. Αυτή η σελίδα παραθέτει αυτά τα τρία στοιχεία έναντι των τεσσάρων μοντέλων μείκτη σε αυτό το εύρος, μαζί με το βασικό βιογραφικό αριθμούς ανταλλακτικών άξονα και συμπλέκτη, ώστε να μπορείτε να επιβεβαιώσετε τις προδιαγραφές προτού ζητήσετε προσφορά.

Τιμολόγηση & MOQΜε παράθεση
Χρόνος ανοχήςΑνά παραγγελία
ΠροσαρμογήΜε βάση το σχέδιο
ΕγγραφαΚατόπιν αιτήματος

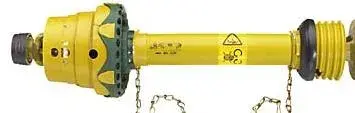

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Άξονας PTO μείκτη κάθετης τροφοδοσίας PEECON — σύνδεσμος σταθερής ταχύτητας CAT6 και άκρο συμπλέκτη σειράς 2500.

Βασικές Προδιαγραφές

  • Κύριος άξοναςΣταθερή ταχύτητα CAT6
  • Σφήνα τρακτέρ1.375-6 · 1.375-21 · 1.750-20
  • Είσοδος μίξερΤυπικά 1.750-6
  • Ροπή άξονα3.800 N·m ονομαστική / 4.200 N·m κορυφή
  • Ροπή συμπλέκτη2.500 – 3.500 N·m
  • Ζυγός μπουλονιού διάτμησης2.920 N·m
  • Μοντέλα μίξερ865 · 1100 · 1300 · 1500
  • Ισχύς τρακτέρΕλάχιστη ισχύς 95 – 200 ίππων
  • ΠροσαρμογήΜήκος, ζυγός, σφήνα, ασπίδα

Model Matrix — Ποιος μίξερ PEECON χρειάζεται ποιο PTO

PEECON865
  • Ικανότητα865 CFT
  • Τροχάνια2
  • Ελάχ. εξουσία95 ίπποι
  • Γραμμή κίνησηςCAT6 βιογραφικό
  • SplineΜε τρακτέρ
PEECON1100
  • Ικανότητα1100 CFT
  • Τροχάνια2
  • Ελάχ. εξουσία135 ίπποι
  • Γραμμή κίνησηςCAT6 βιογραφικό
  • SplineΜε τρακτέρ
PEECON1300
  • Ικανότητα1300 CFT
  • Τροχάνια3
  • Ελάχ. εξουσία180 ίπποι
  • Γραμμή κίνησηςCAT6 βιογραφικό
  • SplineΜε τρακτέρ
PEECON1500
  • Ικανότητα1500 CFT
  • Τροχάνια3
  • Ελάχ. εξουσία200 ίπποι
  • Γραμμή κίνησηςCAT6 βιογραφικό
  • SplineΜε τρακτέρ

Τα περισσότερα τρακτέρ σε αυτό το εύρος ισχύος χρησιμοποιούν στέλεχος 1.750-20 PTO και οι περισσότεροι μίκτες PEECON σε αυτό το εύρος χρησιμοποιούν είσοδο 1.750-6 άξονας. Και οι δύο πλευρές ταιριάζουν ανεξάρτητα — η πλευρά του μίξερ στερεώνεται από το μίξερ, η πλευρά του τρακτέρ στερεώνεται με το τρακτέρ. Επιβεβαιώστε και τα δύο πριν την παραγγελία.

CAT6 Κύριος άξονας σταθερής ταχύτητας — Αριθμοί ανταλλακτικών συναρμολόγησης και μισού άξονα

Πλήρες συγκρότημα CV και αναφορά μισού άξονα για τον κύριο άξονα CAT6
Άξονας εξόδου τρακτέρ Πλήρης αριθμός ανταλλακτικού συναρμολόγησης βιογραφικού Βιογραφικό 1/2 Αριθμός ανταλλακτικού άξονα Εφαρμογή Half (2500) Part Number
540 rpm, 1.375" × 6 spline 392206 392206-ΜΙΣΟ 2500-ΕΦΑΡΜΟΓΗ-ΜΙΣ
1000 rpm, 1.375" × 21 spline 392221 392221-ΜΙΣΟ 2500-ΕΦΑΡΜΟΓΗ-ΜΙΣ
1000 rpm, 1.750" × 20 spline 392220 392220-ΜΙΣΟ 2500-ΕΦΑΡΜΟΓΗ-ΜΙΣ

Το πλήρες συγκρότημα βιογραφικών αποστέλλεται με την ένωση προγρασαρισμένη. Εάν χρειάζεται να αντικαταστήσετε μόνο το ένα μισό, τον μισό άξονα ο αριθμός ανταλλακτικού είναι αυτός που παραγγείλετε. Το μισό εργαλείο είναι κοινό και στις τρεις παραλλαγές από την πλευρά του τρακτέρ.

Επιλογή συμπλέκτη και ζυγού — Βαθμολογίες ροπής και αριθμοί ανταλλακτικών

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Συμπλέκτης αυτόματης διακοπής σειράς 2500 — αμάξωμα K64 και K64/24.

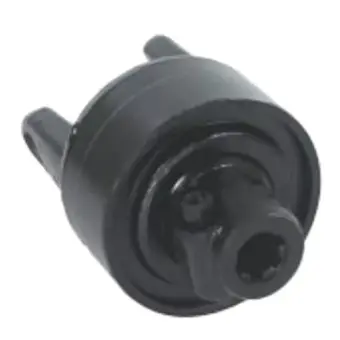

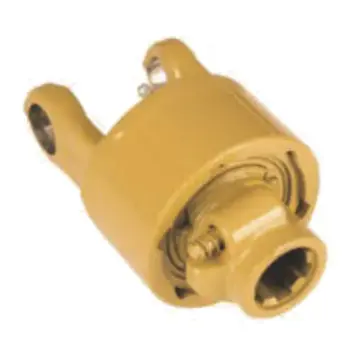

Συμπλέκτης αυτόματης διακοπής της σειράς 2500
Αριθμός ανταλλακτικού Μοντέλο Διάμετρος Splines Ροπή
134467 Κ64/24 1.750 20 3.500 N·m
LAF20250MDAL67 Κ64 1.750 20 2.500 N·m
135416 Κ64/24 1.375 6 2.700 N·m
135362 Κ64/24 1.750 6 2.700 N·m
135986 Κ64/24 1.750 20 2.700 N·m
2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Κοχλίες διάτμησης σειράς 2500 — σώματα KB61, KB61/2 και BTL.
Σειρά 2500 Κοχλίες διάτμησης
Αριθμός ανταλλακτικού Μοντέλο Διάμετρος Splines Ροπή
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2.920 N·m
355272 KB61/2 1.375 6 2.920 N·m
4250104 KB61/2 1.375 6 2.920 N·m
BTL67205610A BTL 1.750 20 2.920 N·m
4250105 KB61/2 1.750 20 2.920 N·m
BTL67345610A KB61 1.750 6 2.920 N·m
338427 KB61/2 1.750 6 2.920 N·m
392340 KB61/2 1,9375 RD Κλειδί 0,50 —

Οι δύο οικογένειες συμπλέκτη δεν είναι εναλλάξιμες στο σέρβις. Οι αυτόματοι συμπλέκτες αποκοπής επανασυνδέονται μετά την ολίσθηση, έτσι ταιριάζουν σε μίξερ που αντιμετωπίζουν περιστασιακές υπερφορτώσεις κατά την εκκίνηση. Οι ζυγοί των μπουλονιών διάτμησης θυσιάζουν το μπουλόνι σε υπερφόρτωση και πρέπει να ξαναβιδωθεί πριν ξαναλειτουργήσει ο μίξερ, ώστε να ταιριάζουν σε μίξερ όπου είναι ευκολότερο να αντικατασταθεί ένα σπασμένο μπουλόνι παρά ένα υπερθερμασμένο πακέτο συμπλέκτη. Η πλήρης αναφορά για το ευρύτερο φάσμα βρίσκεται στοΆξονας PTO για αναμικτήρες τροφοδοσίαςσελίδα.

Λεπτομέρεια προδιαγραφών — Άξονας, άρθρωση και ασπίδα

Άξονας και άρθρωση

Κύριος άξονας
Σταθερή ταχύτητα CAT6
Υλικό άξονα
Σκληρυμένο κράμα χάλυβα, αλεσμένο
Διάμετρος άξονα
φ62 mm
Γωνία άρθρωσης
±45°
Ρουλεμάν
Τετρασφαιρικός κύλινδρος
Ονομαστική ροπή
3.800 N·m
Μέγιστη ροπή
4.200 N·m
Εύρος ταχύτητας
540 – 1000 σ.α.λ

Σφραγίδα και προστασία

Υλικό σφράγισης
Υδρογονωμένο καουτσούκ νιτριλίου
Θερμ. σφράγισης. σειρά
−45 °C έως 130 °C
Κάλυμμα σκόνης
Τριών χείλη με σπειροειδή αυλάκωση τσιπ
Ασπίδα
Πλήρης κάλυψη, γρήγορη σύνδεση
Ισχύς τρακτέρ
80 – 220 ίπποι
Συμβατότητα μίξερ
PEECON, KUHN (20 m³ και άνω)
Προσαρμογή
Μήκος, ζυγός, σφήνα, ασπίδα
Απόδειξη με έγγραφα
Παρέχεται κατόπιν αιτήματος

Οι παραπάνω προδιαγραφές αντικατοπτρίζουν την τρέχουσα κατασκευή παραγωγής. Για μη τυποποιημένο μήκος άξονα ή μέγεθος ζυγού, το το σχέδιο κυβερνά. Η ευρύτερη γκάμα για άλλες μάρκες μίκτη ζωοτροφών, συμπεριλαμβανομένωνΑνώτατοι αναδευτήρες τροφοδοσίας, είναι που αναφέρονται στη σελίδα της κατηγορίας και η αντιστοίχισηκιβώτιο ταχυτήτων μείκτη τροφοδοσίαςβρίσκεται σε ξεχωριστή σελίδα.

Πώς επιβεβαιώνεται η παραγγελία

Αποστολή μοντέλου και spline

Δώστε το μοντέλο μείκτη PEECON (865 / 1100 / 1300 / 1500) και το μέγεθος στέλεχος PTO του τρακτέρ.

Επιβεβαιώστε τη γραμμή μετάδοσης κίνησης

Επιστρέφουμε το αντίστοιχο συγκρότημα βιογραφικού, οικογένεια συμπλέκτη και συνδυασμό αριθμού ανταλλακτικού.

Σχέδιο και παράθεση

Για προσαρμοσμένα μήκη ή ζυγούς, εκδίδεται σχέδιο πριν από την παραγωγή. Η προσφορά παραθέτει MOQ και χρόνο παράδοσης για την επιβεβαιωμένη διαμόρφωση.

Παραγωγή και αποστολή

Οι τυπικοί άξονες κινούνται σύμφωνα με το επιβεβαιωμένο χρονοδιάγραμμα. Οι προσαρμοσμένοι άξονες μετακινούνται μετά την έγκριση του σχεδίου.

Το MOQ και ο χρόνος παράδοσης αναφέρονται ανά παραγγελία επειδή εξαρτώνται από το μοντέλο, τον συνδυασμό spline και το αν Ο άξονας είναι στάνταρ ή κατασκευασμένος για σχέδιο. Τίποτα σε αυτήν τη σελίδα δεν δεσμεύεται για ένα σταθερό ποσό που δεν θα ισχύει για α διαφορετική διαμόρφωση. ΟΕύρος άξονα PTOσελίδα απαριθμεί τις άλλες κατηγορίες γεωργίας.

Συχνές Ερωτήσεις

Ποια μοντέλα μείκτη PEECON καλύπτει αυτός ο άξονας PTO;

Τα 865, 1100, 1300 και 1500. Η ελάχιστη ισχύς τρακτέρ για το καθένα είναι 95 hp, 135 hp, 180 hp και 200 ​​hp αντίστοιχα, όπως αναφέρεται στον παραπάνω πίνακα μοντέλων. Και οι τέσσερις λειτουργούν έναν κύριο άξονα σταθερής ταχύτητας CAT6.

Τι σφήνα χρησιμοποιείται στην πλευρά του τρακτέρ και στην πλευρά του μίξερ;

Τα περισσότερα τρακτέρ σε αυτό το εύρος χρησιμοποιούν σφήνα 1.750-20 και οι περισσότεροι μίκτες χρησιμοποιούν άξονα εισόδου 1.750-6. Διατίθενται επίσης οι επιλογές 1.375-6 (540 rpm) και 1.375-21 (1000 rpm) από την πλευρά του τρακτέρ. Η πλευρά του τρακτέρ και η πλευρά του μίκτη ταιριάζουν ανεξάρτητα — επιβεβαιώστε και τα δύο πριν την παραγγελία.

Ποια είναι η ονομαστική ροπή του άξονα και του συμπλέκτη;

Ο κύριος άξονας CAT6 βαθμολογείται στα 3.800 N·m συνεχής και στα 4.200 N·m στιγμιαίας κορυφής. Οι συμπλέκτες αυτόματης διακοπής της σειράς 2500 κυμαίνονται από 2.500 N·m έως 3.500 N·m. Οι ζυγοί μπουλονιών διάτμησης έχουν ονομαστική τιμή 2.920 N·m.

Μπορείτε να παρέχετε ένα μη τυποποιημένο μήκος άξονα ή ζυγό;

Ναί. Το μήκος του άξονα, το μέγεθος ζυγού, ο συνδυασμός ράχης και η διαμόρφωση ασπίδας μπορούν να γίνουν στο σχέδιο. Στείλτε τις διαστάσεις του υπάρχοντος άξονα ή ένα σκίτσο με σημειωμένα τα κέντρα αρμών και θα επιβεβαιώσουμε τη σκοπιμότητα.

Τι είναι το MOQ και ο χρόνος παράδοσης;

Το MOQ και ο χρόνος παράδοσης επιβεβαιώνονται ανά παραγγελία. Εξαρτώνται από το μοντέλο, τον συνδυασμό σφηνών και αν ο άξονας είναι στάνταρ ή σχεδιασμένος για σχέδιο. Στείλτε το μοντέλο του μείκτη σας και το spline PTO του τρακτέρ και θα εκδώσουμε μια προσφορά που θα αναφέρει το MOQ και το χρόνο παράδοσης για αυτήν τη διαμόρφωση.

Ζητήστε μια προσφορά για το μίξερ PEECON σας

Στείλτε το μοντέλο μείκτη PEECON (865 / 1100 / 1300 / 1500) και το μέγεθος στέλεχος PTO τρακτέρ (1.375-6, 1.375-21 ή 1.750-20). Επιβεβαιώνουμε τον συνδυασμό γραμμής μετάδοσης κίνησης και τον αριθμό ανταλλακτικού και εκδίδουμε μια προσφορά με MOQ και χρόνο παράδοσης για αυτή τη διαμόρφωση. Τα προσαρμοσμένα μήκη και οι ζυγοί αναφέρονται έναντι σχεδίου.
