Τηλεσκοπικός κύλινδρος Reach Stacker
  • Τηλεσκοπικός κύλινδρος Reach StackerΤηλεσκοπικός κύλινδρος Reach Stacker
  • Τηλεσκοπικός κύλινδρος Reach StackerΤηλεσκοπικός κύλινδρος Reach Stacker

Τηλεσκοπικός κύλινδρος Reach Stacker

Η Raydafon κατασκευάζει τηλεσκοπικούς υδραυλικούς κυλίνδρους πολλαπλών σταδίων για βραχίονες στοίβαξης, με τυπική διάμετρο οπής 200 mm έως 220 mm, διάμετρο ράβδου 150 mm έως 180 mm, μέγιστη διαδρομή έως 8000 mm και μέγιστη πίεση εργασίας 30 MPa. Η σχεδίαση ένθετης σκηνής παράγει μια μακρά τηλεσκοπική διαδρομή από ένα συμπαγές κλειστό μήκος και η μεγαλύτερη βαθμίδα παρέχει την υψηλότερη δύναμη στην αρχή της ανύψωσης — ταιριάζοντας την έξοδο του κυλίνδρου με την καμπύλη φορτίου της μπούμας. Παρέχεται ως εξάρτημα OEM ή ως μονάδα αντικατάστασης που έγινε στο αρχικό σχέδιο, συμπεριλαμβανομένου του αριθμού σταδίων, της διάταξης τοποθέτησης και των θέσεων θυρών. Παράγεται στο εργοστάσιο της Raydafon στο Ningbo της Κίνας, με κιτ στεγανοποίησης και ανταλλακτικά διαθέσιμα χωριστά. Στείλτε το μοντέλο του μηχανήματος, τη διάμετρο οπής και ράβδου, την απαιτούμενη διαδρομή, την πίεση εργασίας και τον τύπο στερέωσης για προσφορά εντός 24 ωρών.

Τηλεσκοπικός κύλινδρος Reach Stacker — Διάτρηση 200–220 mm, διαδρομή έως 8000 mm

Τηλεσκοπικός υδραυλικός κύλινδρος πολλαπλών σταδίων για τη μπούμα των στοίβαξης της απόστασης εμπορευματοκιβωτίων. Πέντε ή περισσότερα επεκτεινόμενα στάδια μετατρέπουν ένα μικρό κλειστό μήκος σε μεγάλη διαδρομή εργασίας, έτσι ώστε ο διανομέας να μπορεί να τοποθετηθεί με ακρίβεια σε ύψος και σε απόσταση χωρίς μεγαλύτερο, βαρύτερο μονοβάθμιο κύλινδρο. Κατασκευάζεται από τη Raydafon στο Ningbo της Κίνας και παρέχεται ως εξάρτημα OEM ή ως μονάδα αντικατάστασης σχεδίου.

  • 200–220 mmΔιάμετρος οπής
  • 150–180 χλστΔιάμετρος ράβδου
  • ≤ 8000 χλστΜέγιστο εγκεφαλικό επεισόδιο
  • 30 MPaΜέγιστη πίεση λειτουργίας
  • ΤηλεσκοπικόςΚίνηση μπούμας πολλαπλών σταδίων

Reach Stacker Telescopic Cylinder Manufacturer — Διάτρηση 200–220 mm, διαδρομή έως 8000 mm

Αυτός ο κύλινδρος είναι η γραμμική μετάδοση κίνησης για μια μπούμα στοίβαξης προσέγγισης: η υδραυλική πίεση εισέρχεται πρώτα στο μεγαλύτερο στάδιο και κάθε διαδοχική βαθμίδα εκτείνεται διαδοχικά για να δώσει μια μακρά, ελεγχόμενη διαδρομή από ένα συμπαγές κλειστό μήκος. Αυτή η τηλεσκοπική δράση είναι που επιτρέπει την ανύψωση, την επέκταση και τη συγκράτηση της μπούμας ενώ ο διανομέας είναι τοποθετημένος πάνω από ένα δοχείο - η λειτουργία που αποφασίζει πόσα δοχεία κινείται ένα τερματικό ανά βάρδια.

Η Raydafon παράγει αυτόν τον κύλινδρο στο δικό της εργοστάσιο στο Ningbo της Κίνας, τόσο για προμήθεια OEM όσο και για aftermarket. Οι τυπικές διάμετροι οπών είναι 200 ​​mm έως 220 mm με διάμετρο ράβδου από 150 mm έως 180 mm, μέγιστη διαδρομή έως 8000 mm και μέγιστη πίεση λειτουργίας 30 MPa. Εάν το μηχάνημά σας χρησιμοποιεί διαφορετικό συνδυασμό σταδίων ή διάταξη τοποθέτησης, στείλτε το αρχικό σχέδιο ή το μοντέλο του μηχανήματος και θα το ταιριάξουμε. Οι σχετικοί υδραυλικοί κύλινδροι από το ίδιο εργοστάσιο περιλαμβάνουν το ευρύτεροτηλεσκοπικοί υδραυλικοί κύλινδροιεύρος και τουδραυλικοί κύλινδροι κινητού γερανούοικογένεια.

Τεχνικές Προδιαγραφές

  • Όνομα προϊόντοςΠροσεγγίστε τον τηλεσκοπικό κύλινδρο στοίβαξης
  • ΛειτουργίαΓραμμική τηλεσκοπική κίνηση της μπούμας
  • Διάμετρος οπής200 mm – 220 mm
  • Διάμετρος ράβδου150 mm – 180 mm
  • Μέγιστο εγκεφαλικό επεισόδιο≤ 8000 χλστ (μήκος τηλεσκοπικής επέκτασης)
  • Μέγιστη πίεσηΠίεση λειτουργίας 30 MPa
  • ΕφαρμογήΠροσέγγιση στοίβαξης
  • ΒάσηΓια τη μηχανή σχεδίασης — διάταξη καρφίτσας, φλάντζας ή σχισμής
  • ΠροσαρμογήΚαταμέτρηση σταδίων, διαδρομή, διάτρηση, ράβδος, τοποθέτηση και θέση θύρας

Φύλλο προδιαγραφών για τον τυπικό τηλεσκοπικό κύλινδρο στοίβαξης.

Είδος Προσδιορισμός
Όνομα προϊόντος Τηλεσκοπικός κύλινδρος Reach Stacker
Χαρακτηριστικά Αντιλαμβάνεται τη γραμμική τηλεσκοπική κίνηση της μπούμας
Διάμετρος οπής 200 mm – 220 mm
Διάμετρος ράβδου 150 mm – 180 mm; μέγιστη διαδρομή ≤ 8000 χλστ
Πίεση Μέγιστο 30 MPa
Εφαρμογές Προσέγγιση στοίβαξης

Παρακαλούμε σημειώστε σχετικά με το εγκεφαλικό επεισόδιο και την πίεση:η τιμή των 8000 mm είναι η τηλεσκοπική διαδρομή του κυλίνδρου, όχι το ύψος ανύψωσης του μηχανήματος — το συνολικό ύψος ανύψωσης εξαρτάται από τη γεωμετρία της μπούμας του συγκεκριμένου στοίβαξης εμβέλειας. Η τιμή των 30 MPa είναι η μέγιστη πίεση λειτουργίας του κυλίνδρου. επιβεβαιώστε την ονομαστική πίεση του υδραυλικού συστήματος της μηχανής σας, ώστε ο κύλινδρος να επιλέγεται σε σχέση με την πίεση που θα δει πραγματικά κατά τη λειτουργία.

Πώς λειτουργεί ένας Τηλεσκοπικός κύλινδρος σε ένα Reach Stacker

Ένας τηλεσκοπικός κύλινδρος διαφέρει από έναν κύλινδρο μονού σταδίου με έναν σημαντικό τρόπο: αντί για ένα έμβολο και μια ράβδο, χρησιμοποιεί μια σειρά από ένθετα στάδια που εκτείνονται με τη σειρά. Η μεγαλύτερη βαθμίδα έχει τη μεγαλύτερη αποτελεσματική περιοχή και επομένως παράγει την υψηλότερη δύναμη, επομένως το βαρύτερο μέρος του ανυψωτικού — η απομάκρυνση του φορτίου και η εκκίνηση της μπούμας προς τα πάνω — χειρίζεται η βαθμίδα με το μεγαλύτερο μηχανικό πλεονέκτημα. Καθώς τα στάδια εκτείνονται, η αποτελεσματική περιοχή μειώνεται και η δύναμη πέφτει ενώ η διαδρομή αυξάνεται, κάτι που ταιριάζει με τον τρόπο που αλλάζει η ροπή φορτίου μιας μπούμας καθώς ανεβαίνει.

Αυτή η ρύθμιση λύνει επίσης ένα πρόβλημα συσκευασίας. Ένας κύλινδρος ενός σταδίου με διαδρομή 8 μέτρων θα χρειαζόταν ένα κλειστό μήκος που πλησιάζει τη διαδρομή του, το οποίο δεν θα χωρούσε ποτέ κατά μήκος της μπούμας. Τα ένθετα στάδια δίνουν την ίδια διαδρομή από ένα κλάσμα του κλειστού μήκους, γι' αυτό οι στοίβες, οι κινητοί γερανοί και τα ρυμουλκούμενα με ανατρεπόμενο όχημα χρησιμοποιούν τηλεσκοπικούς κυλίνδρους αντί για μεγάλους μονοβάθμιους.

Δύο σχεδιαστικές λεπτομέρειες καθορίζουν τη διάρκεια ζωής σε αυτήν την εφαρμογή. Το πρώτο είναι η στεγανοποίηση: κάθε στάδιο φέρει το δικό του σετ σφραγίδων και οδηγό, και η εφαρμογή από στάδιο σε στάδιο πρέπει να είναι ευθυγραμμισμένη, έτσι ώστε οι τσιμούχες να μην τοποθετούνται πλάγια. Το δεύτερο είναι η κατάσταση της επιφάνειας: η εκτεθειμένη ράβδος και οι επιφάνειες της σκηνής είναι αυτές που στρέφονται στα στεγανοποιητικά, επομένως η βαθμολόγηση από τρίξιμο ή μια λυγισμένη βαθμίδα οδηγεί απευθείας σε διαρροή. Το σωστό φιλτράρισμα και η τακτική επιθεώρηση των στεγανοποιήσεων των υαλοκαθαριστήρων έχουν σημασία όσο και ο ίδιος ο κύλινδρος όταν ένα μηχάνημα λειτουργεί με μεγάλες βάρδιες σε μια θύρα.

Λεπτομέρεια προϊόντος

Φωτογραφίες του τηλεσκοπικού κυλίνδρου του στοίβαξης προσέγγισης που παράγουμε — διάταξη σκηνής, επιφάνεια ράβδου και διεπαφή τοποθέτησης.

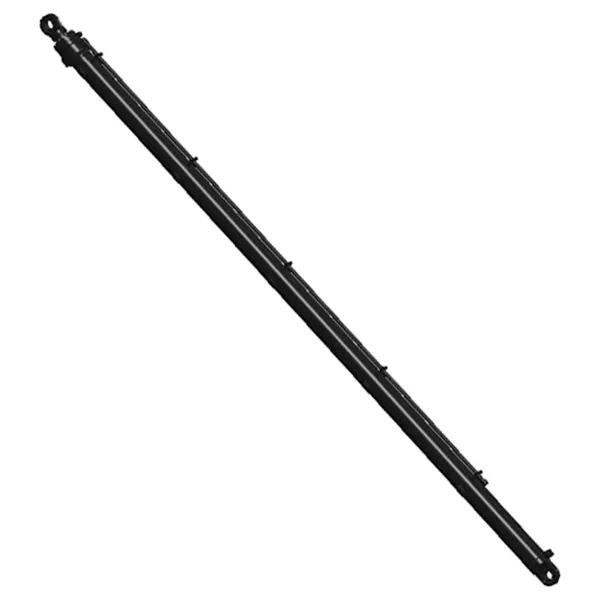

Reach stacker telescopic cylinder showing nested stages and rod surface
Τηλεσκοπικός κύλινδρος στοίβαξης προσέγγισης — ένθετες βαθμίδες, επιφάνεια ράβδου και διεπαφή τοποθέτησης.

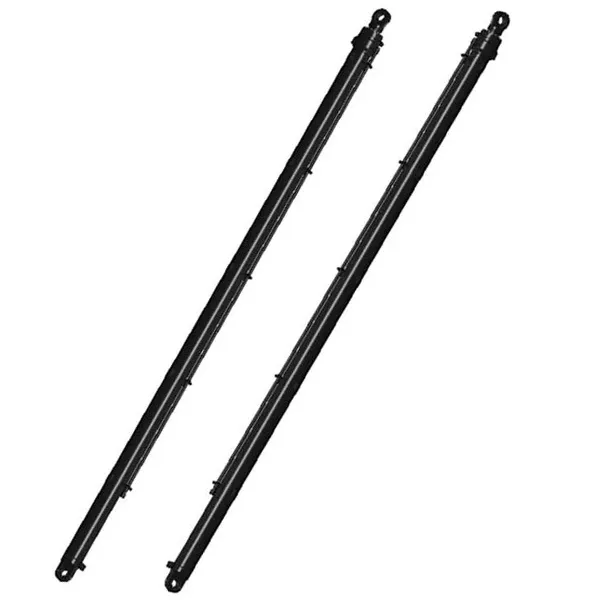

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Τηλεσκοπικός υδραυλικός κύλινδρος πολλαπλών σταδίων για εφαρμογές μπούμας στοίβαξης προσέγγισης.
Reach stacker telescopic cylinder before packing and shipment
Ο συναρμολογημένος κύλινδρος επιθεωρήθηκε και προετοιμάστηκε για αποστολή.
Reach stacker telescopic cylinder stage detail and seal arrangement
Λεπτομέρεια σκηνής και διάταξη σφράγισης του τηλεσκοπικού κυλίνδρου.

Οφέλη προϊόντος

  • Μεγάλη απόσταση από μικρό κλειστό μήκοςΗ κατασκευή πολλαπλών σταδίων προσφέρει διαδρομή έως και 8000 mm, ενώ διατηρεί τον ανασυρόμενο κύλινδρο συμπαγή κατά μήκος της μπούμας, έτσι ώστε το μηχάνημα να μπορεί να τοποθετήσει τον διανομέα σε ύψος και σε απόσταση χωρίς να μεταφέρει έναν μακρύτερο, βαρύτερο κύλινδρο μονού σταδίου.
  • Δύναμη όπου το χρειάζεται ο ανελκυστήραςΗ μεγαλύτερη βαθμίδα παρέχει την υψηλότερη δύναμη στην αρχή της ανύψωσης, όταν η ροπή φορτίου στο μπούμα είναι η μεγαλύτερη, και οι μικρότερες βαθμίδες παρέχουν τη διαδρομή. Αυτό ταιριάζει με την έξοδο του κυλίνδρου με την πραγματική καμπύλη φορτίου του μηχανήματος.
  • Κατασκευασμένο για βαριά χρήση εμπορευματοκιβωτίωνΟ κύλινδρος παράγεται από υψηλής ποιότητας ειδικό χάλυβα και έχει σχεδιαστεί για τους συνεχείς κύκλους εργασίας των λιμενικών λειτουργιών, με τη διάταξη στεγανοποίησης που καθορίζεται για μεγάλες βάρδιες υπό φορτίο και όχι για διακοπτόμενη χρήση.
  • Άμεση προμήθεια από το εργοστάσιοΟ κύλινδρος κατασκευάζεται και συναρμολογείται στο εργοστάσιο της Raydafon, επομένως δεν υπάρχει περιθώριο συναλλαγών μεταξύ εσάς και της παραγωγής και τα σχέδια, οι σφραγίδες και τα ανταλλακτικά παραμένουν διαθέσιμα για όλη τη διάρκεια ζωής του μηχανήματος.
  • Φτιαγμένο στο σχέδιο της μηχανής σαςΗ οπή, η ράβδος, η διαδρομή, ο αριθμός σταδίων, η διάταξη τοποθέτησης και οι θέσεις θυρών μπορούν να παραχθούν στο αρχικό σχέδιο, το οποίο έχει σημασία για τις μονάδες αντικατάστασης όπου η διεπαφή στερέωσης πρέπει να ταιριάζει με μια υπάρχουσα μπούμα.
  • Συντομεύει τους κύκλους φόρτωσης και εκφόρτωσηςΗ ακριβής, επαναλαμβανόμενη τοποθέτηση του διανομέα επιτρέπει την ανύψωση ενός εμπορευματοκιβωτίου από την αποβάθρα ή το κατάστρωμα και την καθήλωση με λιγότερες κινήσεις, μειώνοντας τον χρόνο που περνά κάθε σκάφος στο αγκυροβόλιο και τον χρόνο αναμονής για οδικά οχήματα στον τερματικό σταθμό.

Η διάρκεια ζωής της κόπωσης, η διάρκεια στεγανοποίησης και η μέγιστη δύναμη εξαρτώνται από τη διάτρηση, την πίεση, τον κύκλο λειτουργίας και το πόσο καλά ελέγχεται η μόλυνση στο υδραυλικό κύκλωμα του μηχανήματος. Δώστε μας το μοντέλο του μηχανήματος, την πίεση λειτουργίας και την απαιτούμενη διαδρομή και θα επιβεβαιώσουμε τη διαμόρφωση του κυλίνδρου σε σχέση με το φορτίο που θα δει πραγματικά.

Εφαρμογές

Η κύρια εφαρμογή είναι η μπούμα ενός στοίβαξης εγγύς εμπορευματοκιβωτίων, αλλά ο ίδιος τηλεσκοπικός τύπος κυλίνδρου χρησιμοποιείται οπουδήποτε πρέπει να παραχθεί μια μεγάλη διαδρομή από ένα μικρό μήκος τοποθέτησης σε ένα κινητό μηχάνημα.

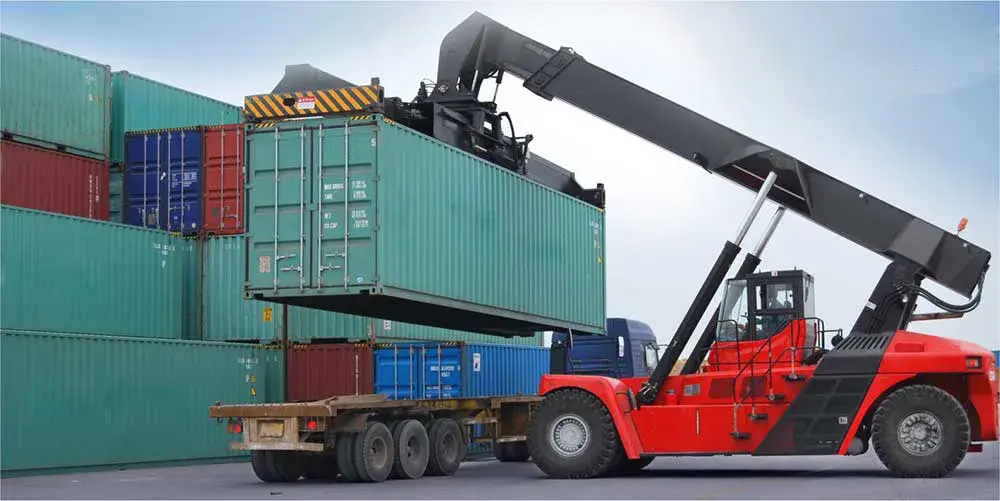

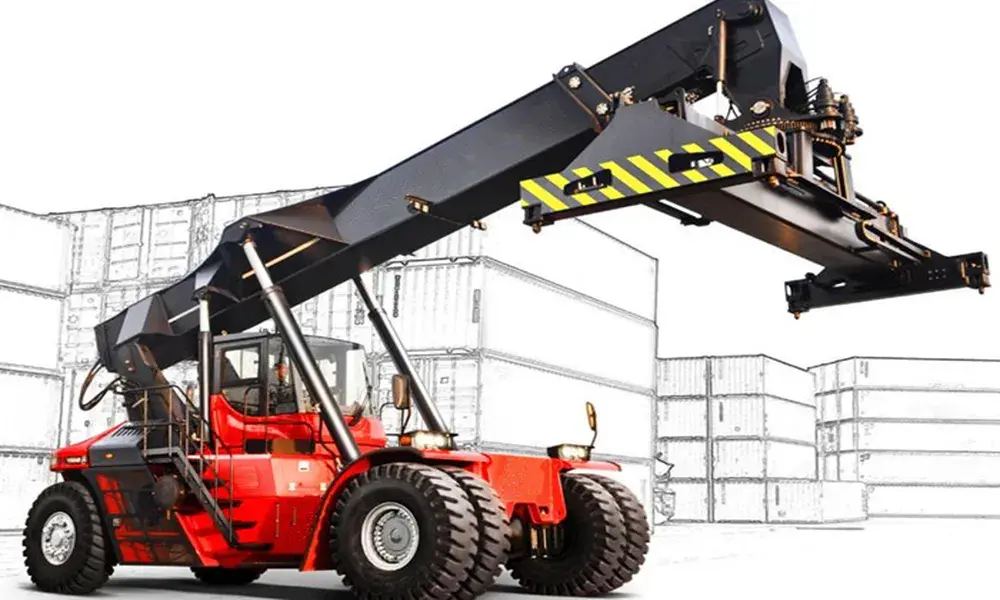

Reach stacker telescopic cylinder installed on a container handling machine boom
Προσεγγίστε τον τηλεσκοπικό κύλινδρο στοίβαξης σε υπηρεσία σε μηχάνημα χειρισμού εμπορευματοκιβωτίων.

Λιμάνι και τερματικός σταθμός εμπορευματοκιβωτίων

Ανύψωση μπούμας και προέκταση στοίβαξης που μετακινεί κοντέινερ μεταξύ αποβάθρας, αυλής και οδικών οχημάτων υπό λειτουργία συνεχούς βάρδιας.

Ναυπηγεία και αποθήκες logistics

Μηχανήματα που χειρίζονται πυκνή στοίβαξη όπου ο διανομέας πρέπει να τοποθετηθεί με ακρίβεια σε ύψος και απόσταση χωρίς να επανατοποθετηθεί το σασί.

Σταθμοί μεταφόρτωσης και εμπορευμάτων

Λειτουργίες υψηλού κύκλου εργασιών όπου οι κύκλοι φόρτωσης και εκφόρτωσης επαναλαμβάνονται κατά τη διάρκεια της ημέρας και η αξιοπιστία του κυλίνδρου καθορίζει άμεσα την απόδοση.

Κινητοί γερανοί

Τηλεσκοπική προέκταση μπούμας, όπου η ίδια αρχή σταδίου παράγει μεγάλη απόσταση από ένα μεταφερόμενο κλειστό μήκος.

Εξοπλισμός ανατρεπόμενου φορτίου και ρυμουλκούμενου

Κύλινδροι ανύψωσης πολλαπλών σταδίων για ανατροπή αμαξωμάτων και ανύψωση πλατφόρμας, όπου η διαδρομή είναι μεγάλη σε σχέση με τον διαθέσιμο χώρο τοποθέτησης.

Αντικατάσταση και μετασκευή

Απευθείας αντικατάσταση φθαρμένου ή κατεστραμμένου κυλίνδρου μπούμας σε υπάρχον στοίβακτη προσέγγισης, που παράγεται σύμφωνα με το αρχικό σχέδιο ή ένα μετρημένο δείγμα.

Συχνές ερωτήσεις αγοραστών

  • Τι διάμετρο, διαδρομή και πίεση καλύπτει αυτό τον τηλεσκοπικό κύλινδρο στοίβαξης;Οι τυπικές διάμετροι οπών είναι 200 ​​mm έως 220 mm, οι διάμετροι ράβδου 150 mm έως 180 mm, η μέγιστη διαδρομή έως 8000 mm και η μέγιστη πίεση εργασίας 30 MPa. Το συνολικό ύψος ανύψωσης εξαρτάται από τη γεωμετρία της μπούμας του μηχανήματος σας, όχι μόνο από τη διαδρομή, επομένως επιβεβαιώστε και τα δύο όταν προσδιορίζετε.
  • Αυτός ο κύλινδρος είναι ανταλλακτικό OEM ή ανταλλακτικό;Κατασκευάζεται από τη Raydafon στο δικό της εργοστάσιο και μπορεί να διατεθεί ως εξάρτημα OEM για κατασκευαστές μηχανών ή ως ανταλλακτικό για μηχανές που βρίσκονται ήδη σε λειτουργία. Για αντικατάσταση, στείλτε το αρχικό σχέδιο, το μοντέλο του μηχανήματος ή τις μετρημένες διαστάσεις του χαλασμένου κυλίνδρου.
  • Πώς μπορώ να ξέρω ότι η στερέωση θα ταιριάζει με τη μπούμα μου;Η τοποθέτηση γίνεται με σχέδιο — διάταξη πείρου, φλάντζας ή σχισμής, μαζί με τις θέσεις θυρών. Στείλτε το σχέδιο ή μια φωτογραφία του υπάρχοντος κυλίνδρου με τις κύριες διαστάσεις του και θα επιβεβαιώσουμε τη διεπαφή πριν την παράθεση.
  • Τι πληροφορίες χρειάζεστε για να αναφέρετε;Μοντέλο μηχανής, διάμετρος οπής και ράβδου, απαιτούμενη διαδρομή, πίεση εργασίας, αριθμός σταδίων εάν πρόκειται για σχέδιο πολλαπλών σταδίων, τύπος και ποσότητα τοποθέτησης. Όσο περισσότερα από αυτά λαμβάνουμε με την έρευνα, τόσο πιο γρήγορα μπορούμε να επιβεβαιώσουμε το σχέδιο και την τιμή.
  • Τι επηρεάζει τη διάρκεια ζωής ενός τηλεσκοπικού κυλίνδρου;Η καθαριότητα του υδραυλικού λαδιού, η κατάσταση των στεγανοποιήσεων των υαλοκαθαριστήρων και η ευθυγράμμιση των επιμέρους σταδίων είναι οι κύριοι παράγοντες. Μόλυνση ή μια χαραγμένη επιφάνεια σταδίου καταστρέφει τις στεγανοποιήσεις και οδηγεί σε διαρροή, επομένως το φιλτράρισμα και η τακτική επιθεώρηση έχουν σημασία όσο και η ίδια η προδιαγραφή του κυλίνδρου.
  • Ποιος είναι ο χρόνος παράδοσης και μπορούν να παρασχεθούν ανταλλακτικές σφραγίδες;Ο χρόνος παράδοσης εξαρτάται από το εάν ο κύλινδρος ταιριάζει με ένα υπάρχον σχέδιο ή χρειάζεται μια νέα διαμόρφωση και επιβεβαιώνεται με την προσφορά, συνήθως εντός 24 ωρών από τη λήψη της έρευνας. Τα κιτ στεγανοποίησης και τα ανταλλακτικά εξαρτήματα μπορούν να παρέχονται χωριστά, ώστε το μηχάνημα να μπορεί να επιστραφεί σε λειτουργία μετά από βλάβη σφράγισης.

Σχετικά προϊόντα και περαιτέρω ανάγνωση

Ζητήστε μια προσφορά Reach Stacker Telescopic Cylinder

Στείλτε το μοντέλο του μηχανήματος, τη διάμετρο οπής και ράβδου, την απαιτούμενη διαδρομή, την πίεση εργασίας, τον τύπο και την ποσότητα τοποθέτησης — ή το αρχικό σχέδιο. Επιβεβαιώνουμε τη διαμόρφωση έναντι της έκρηξής σας και απαντάμε με τιμή και χρόνο παράδοσης εντός 24 ωρών.

Αποστολή Ερώτησης τώρα

* Το σχήμα των 8000 mm είναι διαδρομή κυλίνδρου, όχι ύψος ανύψωσης μηχανής. Επιβεβαιώστε την ονομαστική πίεση λειτουργίας του υδραυλικού σας συστήματος και τις διαστάσεις στερέωσης πριν την παραγγελία.
