Άξονας PTO με ολίσθηση συμπλέκτη για δισκοκόπτη 1340
  • Άξονας PTO με ολίσθηση συμπλέκτη για δισκοκόπτη 1340Άξονας PTO με ολίσθηση συμπλέκτη για δισκοκόπτη 1340
  • Άξονας PTO με ολίσθηση συμπλέκτη για δισκοκόπτη 1340Άξονας PTO με ολίσθηση συμπλέκτη για δισκοκόπτη 1340

Άξονας PTO με ολίσθηση συμπλέκτη για δισκοκόπτη 1340

Χονδρική αντικατάσταση άξονα PTO συμπλέκτη ολίσθησης για Disc Mower 1340 / Hesston 1340 και 1345. Το συγκρότημα διπλού CV 55N αντικαθιστά έναν σύνδεσμο CV 80 μοιρών στην πλευρά του τρακτέρ και έναν σύνδεσμο CV 50 μοιρών στην πλευρά του δίσκου. Η σύνδεση τρακτέρ είναι συνήθως 1.375-21. Η σύνδεση του εργαλείου είναι στρογγυλός σφιγκτήρας 1,50"· η κατασκευή χρησιμοποιεί άκρα 1-3/8" 6 ράβδων. Ο συμπλέκτης τριβής διπλής πλάκας έχει ρυθμιστεί στα 2.800 N·m ροπής ολίσθησης και επανασυνδέεται μετά από υπερφόρτωση. Οι αριθμοί εξαρτημάτων 14656849, 82-14656849 και 83-14656849 παρατίθενται για πλήρη συναρμολόγηση, μισό εργαλείο και μισό τρακτέρ. Η συμβατότητα περιλαμβάνει Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 και New Idea 5512. Το MOQ, η προσαρμογή και ο χρόνος παράδοσης αναφέρονται ανά παραγγελία αφού επιβεβαιωθούν ο αριθμός εξαρτήματος και το μέγεθος σύνδεσης.

Χονδρική Αντικατάσταση OEM · Δισκοκοπτική γραμμή κίνησης

Χονδρικός άξονας PTO συμπλέκτη ολίσθησης για χορτοκοπτικό δίσκου 1340 — Προδιαγραφές, MOQ, προσαρμογή και χρόνος παράδοσης για Hesston 1340/1345 και συμβατά χορτοκοπτικά δίσκων

Αυτός είναι ένας ανταλλακτικός άξονας PTO συμπλέκτη ολίσθησης για το Disc Mower 1340 και την ομάδα Hesston 1340/1345. Η σελίδα είναι χτισμένη γύρω από τους τρεις ελέγχους που αποφασίζουν εάν ταιριάζει ο άξονας: η γωνία άρθρωσης CV σε κάθε πλευρά, το τρακτέρ και μεγέθη σύνδεσης και τη ροπή ολίσθησης που προστατεύει το δισκοειδές κιβώτιο ταχυτήτων. Αριθμοί ανταλλακτικών για το πλήρες η συναρμολόγηση, το μισό εργαλείο και το μισό του τρακτέρ παρατίθενται παρακάτω, ώστε να μπορείτε να ταιριάξετε την υπάρχουσα μονάδα πριν ζητώντας προσφορά.

Προσφορά χονδρικήςΑνά παραγγελία
MOQΠροσφορά ανά παραγγελία
ΠροσαρμογήΜε βάση το σχέδιο
Χρόνος ανοχήςΠροσφορά ανά παραγγελία

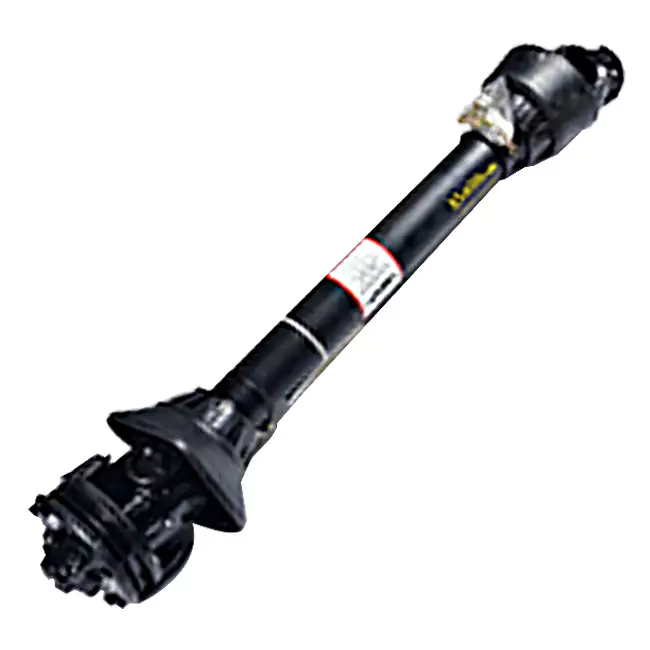

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Πλήρης διάταξη διπλού CV 55N με ολισθητικό συμπλέκτη — πλευρά τρακτέρ 80 μοιρών CV, πλευρά δισκοειδούς 50 μοιρών CV.

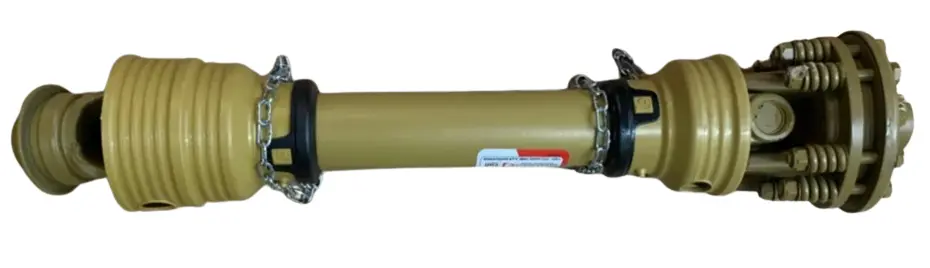

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Λεπτομέρεια συμπλέκτη και ζυγό — συμπλέκτης τριβής διπλής πλάκας και άκρο 6 ράβδων 1-3/8 ιντσών.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Αναφορά γωνίας άρθρωσης CV — πλευρά τρακτέρ 80 μοιρών και πλευρά δισκοειδούς 50 μοιρών.

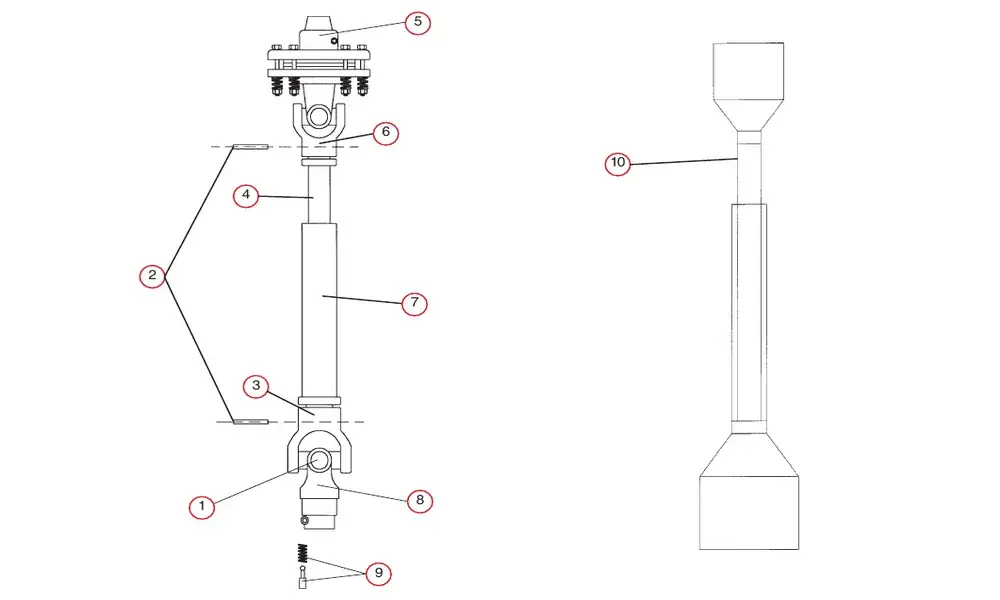

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Όψη εξαρτημάτων που έχουν εκραγεί — κιτ σταυρού, ζυγοί σωλήνων, συγκρότημα συμπλέκτη ολίσθησης και ασπίδα ασφαλείας.
  • Hesston1340 / 1345
  • Υπόθεση ΙΗεπιλέξτε 8312
  • Μάσεϊ ΦέργκιουσονPTD 12
  • Νέα Ιδέα 5512
  • 55Νδιπλό βιογραφικό
  • 2.800 N·mροπή ολίσθησης

Γραμμή μετάδοσης κίνησης και συμπλέκτης

Αναφορά αρχικού εξοπλισμού
55Ν
Γωνία CV από την πλευρά του τρακτέρ
80 μοίρες
Γωνία CV πλευράς δισκίνης
50 μοίρες
Άξονας εισόδου
Συνήθως γύρος 1,50".
Τρακτέρ / άκρα εργαλείου
1-3/8" 6-spline
Σύνδεση τρακτέρ στο 14656849
1.375-21
Εφαρμογή σύνδεσης
Σφιγκτήρας RD 1,5".
Τύπος συμπλέκτη ολίσθησης
Τριβή διπλής πλάκας
Ροπή ολίσθησης
2.800 N·m
Διακοπή ρεύματος σε υπερφόρτωση
Μέσα σε 0,3 δευτερόλεπτα
Αυτόματη επαναφορά μετά από ολίσθηση
Μέσα σε 30 δευτερόλεπτα

Κατασκευή και Προστασία

Υλικό άξονα
40Cr κράμα χάλυβα
Επιφανειακή επεξεργασία
Dacromet αντισκωριακό
Αντοχή σε ψεκασμό αλατιού
Υπερβαίνει τις 1.000 ώρες
Διάταξη σφραγίδας
Σφραγίδα λαδιού σκελετού τριών χειλιών + μαγνητικός δακτύλιος αφαίρεσης τσιπ
Προστασία από τη σκόνη
Πλήρως κλειστό κάλυμμα σκόνης
Αναφορά μόλυνσης
ISO 4406 18/16 μετά από 500 ώρες σε άμμο, σκόνη και δροσιά
Αναφορά ταχύτητας λεπίδας
1.800–2.200 σ.α.λ
Απόσβεση
Υδραυλική απόσβεση + προφόρτιση ελατηρίου
Ένδειξη φθοράς
Οπτικός δακτύλιος ένδειξης φθοράς
Αναφορά κατανάλωσης καυσίμου
Μείωση 12% στο παρεχόμενο υλικό

Πίνακας αριθμού εξαρτήματος — Πλήρης συναρμολόγηση και μισά

Αριθμοί ανταλλακτικών 55N διπλού CV και μισού άξονα
Αριθμός ανταλλακτικού Τρακτέρ Εργαλείο Περιγραφή
14656849 1.375-21 Σφιγκτήρας RD 1,5". 55Ν 80x50 Διπλό βιογραφικό
82-14656849 κανένας Σφιγκτήρας RD 1,5". 55Ν 50 μοίρες CV μισό (υλοποίηση)
83-14656849 1.375-21 κανένας 55Ν 80 μοίρες CV μισό (τρακτέρ)

Το πλήρες συγκρότημα είναι ο αριθμός ανταλλακτικού που πρέπει να παραγγείλετε όταν αντικαθίστανται και τα δύο μισά. Αν μόνο το τρακτέρ μισό ή το μισό εργαλείο έχει φθαρεί, ο αριθμός μισού άξονα είναι αυτός που ταιριάζει. Τα δύο μισά παρατίθενται χωριστά γιατί η γωνία CV διαφέρει μεταξύ της πλευράς του τρακτέρ και της πλευράς του δίσκου. Για άλλες εφαρμογές χλοοκοπτικού δίσκου, ανατρέξτε στοΆξονας PTO για δίσκουςκατηγορία.

Ανταλλακτικά προϊόντος — Αριθμοί αναφοράς για αντικατάσταση σέρβις

Ανταλλακτικά σέρβις κατά αριθμό αναφοράς και στήλη αριθμού εξαρτήματος
Αναφ. Οχι. Όνομα μέρους 147129 147134 147248
1 Κιτ σταυρού 170015 170020 170020
2 Καρφίτσα 170120 170120 170120
3 Θηλυκός τελικός ζυγός σωλήνα 151050 151070 151070
4 Εσωτερικός σωλήνας 151090 151092 151092
5 Συναρμολόγηση συμπλέκτη ολίσθησης — — —
6 Αρσενικό σωλήνα τελικού ζυγού 151045 151065 151065
7 Εξωτερικός σωλήνας 151091 151093 151093
8 Τρακτέρ Τελικός Ζυγός 151035 151055 151055
9 Καρφίτσα γρήγορης αποσύνδεσης 170110 170110 170110
10 Ασπίδα ασφαλείας 124310 124315 124315
10 Ασπίδα ασφαλείας Eurocardan 124311 124316 124316

Ο πίνακας ανταλλακτικών προορίζεται για αντικατάσταση σέρβις μεμονωμένων εξαρτημάτων. Όταν παραγγέλνετε έναν πλήρη άξονα αντικατάστασης, χρησιμοποιήστε τον αριθμό ανταλλακτικού συναρμολόγησης στον προηγούμενο πίνακα. Το ευρύτεροΕύρος άξονα PTOπαραθέτει άλλες γεωργικές γραμμές κίνησης κατηγορίες.

Συμπεριφορά συμπλέκτη — Τι προστατεύει η ρύθμιση 2.800 N·m

Κατά το κανονικό κούρεμα

Κατάσταση συμπλέκτη
Αρραβωνιασμένος
Ροπή που μεταδίδεται
Έως 2.800 N·m
Αναφορά ταχύτητας λεπίδας
1.800–2.200 σ.α.λ
Απόσβεση
Υδραυλική + προφόρτιση ελατηρίου

Ο συμπλέκτης τριβής διπλής πλάκας παραμένει ενεργοποιημένος ενώ το δισκοκόπτη κόβει κανονικά. Η υδραυλική απόσβεση και Η διάταξη προφόρτισης ελατηρίου προορίζεται να διατηρεί σταθερή την ταχύτητα της λεπίδας όταν η αντίσταση παρουσιάζει διακυμάνσεις σε πλαγιές και υγρές έδαφος.

Όταν το χλοοκοπτικό χτυπά σε πέτρα ή ρίζα

Κατάσταση συμπλέκτη
Γλιστρήματα
Διακοπή ρεύματος
Μέσα σε 0,3 δευτερόλεπτα
Επαναφορά
Αυτόματη επαναφορά εντός 30 δευτερολέπτων
Έλεγχος ένδυσης
Οπτικός δακτύλιος ένδειξης φθοράς

Ο συμπλέκτης ολίσθησης είναι το μέρος που δέχεται το σοκ αντί του δισκοειδούς κιβωτίου ταχυτήτων. Το αυτορυθμιζόμενο ελατήριο Το σύστημα αποκαθιστά τη μετάδοση μετά την απομάκρυνση του εμποδίου και ο δακτύλιος ένδειξης φθοράς δίνει μια οπτική αναφορά για όταν οι πλάκες του συμπλέκτη χρειάζονται προσοχή.

Η ροπή ολίσθησης 2.800 N·m είναι η τιμή που αναφέρεται στο παρεχόμενο υλικό του προϊόντος. Επιβεβαιώστε τη ρύθμιση έναντι του μοντέλο μηχανής δίσκου και το PTO του τρακτέρ πριν την παραγγελία. Για την αντίστοιχη γραμμή μετάδοσης κίνησης του εργαλείου, δείτε τοΆξονας PTO για δίσκους New Hollandσελίδα ως παραπομπή για διαμορφώσεις στην πλευρά του δίσκου.

Πριν ζητήσετε προσφορά

  1. Επιβεβαιώστε το μοντέλο του χλοοκοπτικού και τον υπάρχοντα αριθμό ανταλλακτικού

    Disc Mower 1340, Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 και New Idea 5512 είναι οι αναφορές συμβατότητας στο παρεχόμενο υλικό. Ο υπάρχων αριθμός ανταλλακτικού άξονα είναι ο ταχύτερος τρόπος για να επιβεβαιώσετε την αντικατάσταση.

  2. Επιβεβαιώστε τη σφήνα PTO του τρακτέρ

    Το πλήρες συγκρότημα 14656849 παρατίθεται με σύνδεση τρακτέρ 1.375-21. Εάν το τρακτέρ χρησιμοποιεί διαφορετικό στέλεχος PTO, επιβεβαιώστε το μισό του τρακτέρ ξεχωριστά χρησιμοποιώντας 83-14656849 ή το αντίστοιχο.

  3. Επιβεβαιώστε τη σύνδεση του εργαλείου

    Η πλευρά του εργαλείου αναφέρεται ως σφιγκτήρας RD 1,5" στο πλήρες συγκρότημα και στο μισό εργαλείου 82-14656849. Εάν η είσοδος του δίσκου χρησιμοποιεί διαφορετικό σφιγκτήρα ή ζυγό, επιβεβαιώστε το μισό εργαλείο πριν την παραγγελία.

  4. Επιβεβαιώστε τη ροπή ολίσθησης και την κατάσταση του συμπλέκτη

    Ο συμπλέκτης έχει ρυθμιστεί στα 2.800 N·m στο παρεχόμενο υλικό. Εάν ο υπάρχων συμπλέκτης έχει ρυθμιστεί ή το χλοοκοπτικό λειτουργεί με διαφορετικό κιβώτιο ταχυτήτων, επιβεβαιώστε τη ρύθμιση ολίσθησης σύμφωνα με το εγχειρίδιο του χλοοκοπτικού πριν αναφερθεί η αντικατάσταση.

Το MOQ, η προσαρμογή και ο χρόνος παράδοσης αναφέρονται ανά παραγγελία, επειδή εξαρτώνται από το αν η παραγγελία είναι ολοκληρωμένη συναρμολόγηση ή μισό άξονα και εάν τα μεγέθη σύνδεσης ταιριάζουν με τους τυπικούς αριθμούς ανταλλακτικών. Τίποτα σε αυτή τη σελίδα δεσμεύεται σε ένα σταθερό MOQ ή χρόνο παράδοσης που δεν ισχύει για διαφορετική διαμόρφωση. Για μια σχετική γραμμή κίνησης κατηγορία, βλΆξονας PTO για αναμικτήρες τροφοδοσίαςσειρά.

Στείλτε το μοντέλο του χλοοκοπτικού και τον υπάρχοντα αριθμό ανταλλακτικού

Στείλτε το μοντέλο του χλοοκοπτικού δίσκου, τον υπάρχοντα αριθμό ανταλλακτικού άξονα και τη ράβδο PTO του τρακτέρ. Θα επιβεβαιώσουμε αν το πλήρες συγκρότημα 14656849, το μισό εργαλείο 82-14656849 ή το τρακτέρ μισό 83-14656849 είναι το σωστό αντιστοιχίστε και εκδώστε μια προσφορά με MOQ και χρόνο παράδοσης για αυτήν τη διαμόρφωση.
