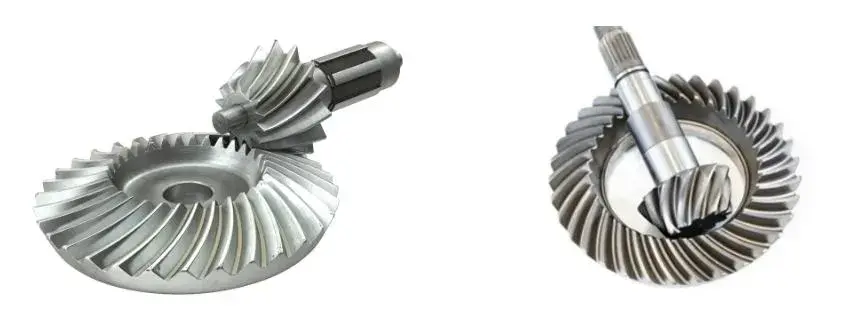

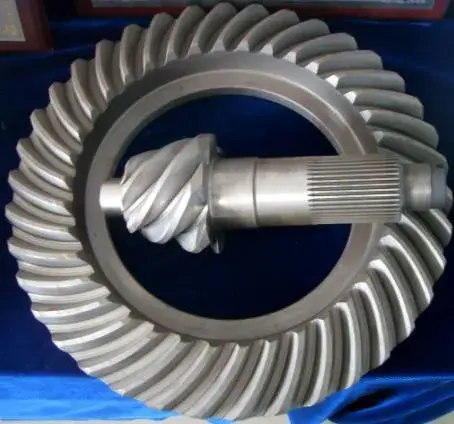

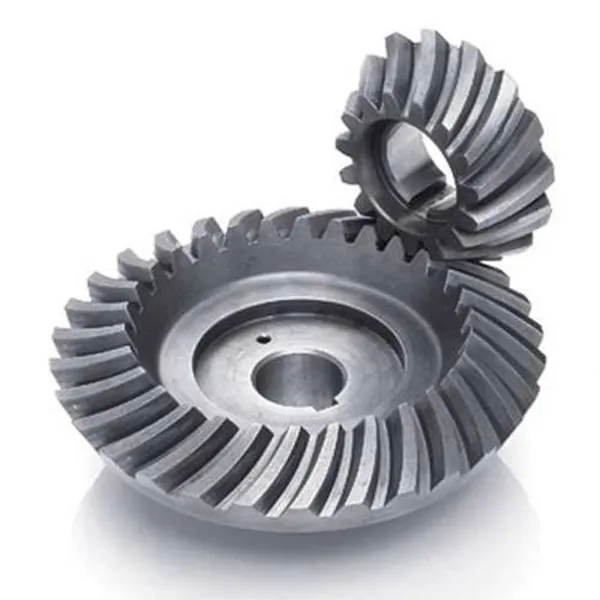

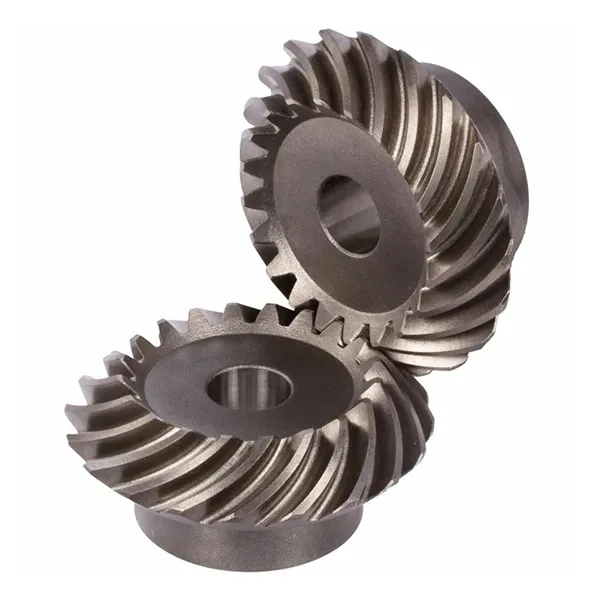

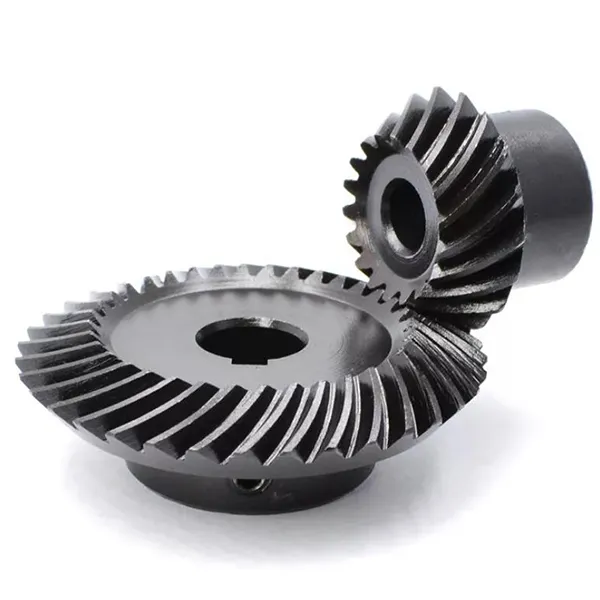

Το σπειροειδές κωνικό γρανάζι είναι η σωστή επιλογή μετάδοσης όταν η ομαλότητα και η χωρητικότητα φορτίου έχουν μεγαλύτερη σημασία από οτιδήποτε άλλο. Οι καμπύλες γραμμές των δοντιών διατηρούν δύο ή περισσότερα δόντια σε επαφή κάθε στιγμή, έτσι ο κινητήρας λειτουργεί αθόρυβα, φθείρεται ομοιόμορφα και φέρει πολύ περισσότερο φορτίο από ένα ίσιο ζεύγος λοξοτμήσεων ίδιου μεγέθους. Η Raydafon κόβει, επεξεργάζεται θερμικά και αλέθει αυτά τα εργαλεία στο δικό της εργοστάσιο στο Ningbo της Κίνας.
Σχεδιαστική λογική
Η διαφορά μεταξύ των δύο είναι εξ ολοκλήρου στη γραμμή των δοντιών. Τα δόντια ενός ευθύγραμμου κωνικού γραναζιού τρέχουν ακτινικά, έτσι κάθε δόντι εμπλέκεται με το ζευγάρωμα δόντι σε όλο το πλάτος του την ίδια στιγμή — μια ξαφνική πρόσκρουση που επαναλαμβάνεται σε κάθε δόντι. Τα δόντια ενός σπειροειδούς κωνικού γραναζιού κόβονται σε μια καμπύλη, έτσι η επαφή ξεκινά από το ένα άκρο του δοντιού και σαρώνει κατά μήκος στο άλλο, ακριβώς όπως κλείνει ένα φερμουάρ. Αυτή η μοναδική γεωμετρική αλλαγή είναι υπεύθυνη για κάθε πλεονέκτημα παρακάτω.
Ένα σημείο σχεδιασμού για το οποίο αξίζει να προγραμματιστεί:Επειδή η γραμμή των δοντιών είναι ελικοειδής, ένα σπειροειδές κωνικό γρανάζι δημιουργεί αξονική ώθηση κατά μήκος του άξονα. Αυτό δεν είναι ελάττωμα - είναι το τίμημα της ομαλής δέσμευσης. Τα ρουλεμάν πρέπει να επιλεγούν για να το πάρουν, γι' αυτό ένα ζεύγος σπειροειδών λοξοτμήσεων συνήθως καθορίζεται μαζί με τον άξονα και τη διάταξη του ρουλεμάν και όχι ως ανταλλακτικό για ένα ευθύ ζεύγος λοξοτμήσεων.
Προδιαγραφές
Πλήρες φύλλο προδιαγραφών. Κάντε κύλιση στον πίνακα στο πλάι σε μια κινητή συσκευή για να διαβάσετε κάθε σειρά.
| Είδος | Προσδιορισμός |
|---|---|
| Αριθμός μοντέλου | Μ3, Μ4, Μ5, Μ8, Μ12 κ.λπ. |
| Υλικό | Ορείχαλκος, χάλυβας C45, ανοξείδωτος χάλυβας, χαλκός, POM, αλουμίνιο, κράμα και άλλα |
| Πρότυπο | ISO, DIN, ANSI, JIS, BS και μη τυπικά |
| Ακρίβεια | DIN6, DIN7, DIN8, DIN9 |
| Θεραπεία δοντιών | Σκληρυμένο, αλεσμένο ή αλεσμένο |
| Ανοχή | 0,001 mm – 0,01 mm – 0,1 mm, ανάλογα με το χαρακτηριστικό και τον βαθμό ακριβείας που καθορίζεται |
| Επιφανειακή επεξεργασία | Ψευδάργυρος, επινικελωμένος, παθητικοποίηση, οξείδωση, ανοδίωση, Geomet, Dacromet, μαύρο οξείδιο, φωσφατιοποίηση, επικάλυψη σκόνης, ηλεκτροφόρηση |
| Φινίρισμα | Αμμοβολή, αμμοβολή, θερμική επεξεργασία, ανόπτηση, σκλήρυνση, στίλβωση |
| Συσκευασία αντικειμένων | Πλαστική σακούλα και χαρτοκιβώτιο ή ξύλινη συσκευασία |
| Όροι πληρωμής | T/T, L/C |
| Χρόνος ανοχής παραγωγής | 20 εργάσιμες ημέρες για το δείγμα, 25 ημέρες για χύμα |
| Δείγματα | Εύρος τιμών δείγματος 2–100 USD. Δείγμα εξπρές φορτίου που πληρώνει ο πελάτης. |
| Εφαρμογή | Αυτόματες μηχανές ελέγχου, βιομηχανία ημιαγωγών, γενικά βιομηχανικά μηχανήματα, ιατρικός εξοπλισμός, εξοπλισμός ηλιακής ενέργειας, εργαλειομηχανές, συστήματα στάθμευσης, εξοπλισμός σιδηροδρομικών και αεροπορικών μεταφορών υψηλής ταχύτητας και παρόμοια |
Σχετικά με την ανοχή και την ακρίβεια:Τα στοιχεία σε αυτόν τον πίνακα είναι μια σειρά από ολόκληρη την οικογένεια προϊόντων, όχι μια εγγυημένη αξία. Η ανοχή εξαρτάται από το χαρακτηριστικό που μετράται, τη μονάδα και τον βαθμό ακριβείας που καθορίζετε — ένας γραναζωτής γραναζιού DIN6 έχει πολύ πιο αυστηρά όρια από έναν αλεσμένο με DIN9. Πείτε μας την απαίτηση αντίδρασης και μοτίβου επαφής της συναρμολόγησής σας και θα επιβεβαιώσουμε τον βαθμό και την επεξεργασία που χρειάζεται ο εξοπλισμός σας.
Βιομηχανοποίηση
Τα σπειροειδή κωνικά γρανάζια είναι από τους πιο δύσκολους τύπους γραναζιών για καλή παραγωγή, επειδή το πλευρικό δόντι είναι μια καμπύλη επιφάνεια που πρέπει να δημιουργηθεί και όχι απλώς να κοπεί. Η διαδικασία που εκτελούμε σε κάθε παραγγελία είναι σκόπιμα διαδοχική: κάθε βήμα ολοκληρώνεται και ελέγχεται πριν ξεκινήσει το επόμενο, επομένως ένα πρόβλημα εντοπίζεται στο στάδιο που το δημιούργησε και όχι στην τελική συναρμολόγηση.
Το υλικό επιλέγεται στο σχέδιο και το κενό περιστρέφεται και στρέφεται για να καθοριστούν οι όψεις και η οπή τοποθέτησης που αναφέρονται σε κάθε μεταγενέστερη λειτουργία.
Οι οδοντωτές πλευρές δημιουργούνται σε μια μηχανή κοπής σπειροειδούς κωνικού γραναζιού χρησιμοποιώντας την ακτίνα της κεφαλής κοπής που παράγει την απαιτούμενη σπειροειδή γωνία και το σχέδιο επαφής.
Η σκλήρυνση της θήκης αυξάνει τη σκληρότητα της επιφάνειας του δοντιού για αντοχή στη φθορά, ενώ ο πυρήνας παραμένει αρκετά σκληρός ώστε να απορροφά τα κρουστικά φορτία που θα δει η μονάδα δίσκου.
Όπου καθορίζεται υψηλότερος βαθμός ακρίβειας, η πλευρά λειαίνεται μετά από θερμική επεξεργασία για να διορθωθεί η παραμόρφωση και να βελτιωθεί η περιοχή επαφής και το φινίρισμα της επιφάνειας.
Το ζεύγος λειτουργεί σε μια εξέδρα δοκιμής με ένωση σήμανσης, έτσι ώστε η θέση του σχεδίου επαφής, το σχήμα και το μέγεθος να μπορούν να επιθεωρηθούν σε σχέση με το σχέδιο πριν απελευθερωθεί το ζεύγος.
Τελικός έλεγχος διαστάσεων στα χαρακτηριστικά που έχουν σημασία για το συγκρότημα, στη συνέχεια προστατευτική συσκευασία για εξαγωγή — πλαστική σακούλα και χαρτοκιβώτιο ή ξύλινη θήκη για μεγαλύτερα σετ.
Βασικά Πλεονεκτήματα
Επειδή η γραμμή των δοντιών είναι κυρτή, τουλάχιστον δύο δόντια είναι σε πλέγμα ανά πάσα στιγμή και το φορτίο μεταφέρεται από το ένα δόντι στο άλλο καθώς η επαφή σαρώνει κατά μήκος της πλευράς. Δεν υπάρχει ούτε μία στιγμή κρούσης πλήρους πλάτους όπως συμβαίνει με ένα ίσιο κωνικό γρανάζι, οπότε οι κραδασμοί και ο θόρυβος πέφτουν αισθητά — αυτό είναι που κάνει αυτό το δόντι να αποτελεί την τυπική επιλογή όπου ελέγχεται ο θόρυβος, από άξονες εργαλειομηχανών έως άξονες επιβατικών οχημάτων.
Η γωνία έλικας αυξάνει τον συντελεστή επικάλυψης, πράγμα που σημαίνει ότι περισσότερα δόντια μοιράζονται το φορτίο και η πίεση επαφής σε κάθε πλευρά είναι χαμηλότερη. Η χαμηλότερη πίεση σε συνδυασμό με μια μακρύτερη γραμμή επαφής φθείρεται πιο ομοιόμορφα σε όλη την επιφάνεια του δοντιού αντί να συγκεντρώνεται κοντά στη γραμμή του βήματος. Το πρακτικό αποτέλεσμα είναι ένα γρανάζι που φέρει μεγαλύτερη ροπή για το μέγεθός του και διατηρεί την ακρίβειά του περισσότερο σε συνεχή λειτουργία.
Το γρανάζι ενός σπειροειδούς λοξοτομικού ζεύγους μπορεί να κοπεί με μόλις πέντε δόντια, γεγονός που επιτρέπει την επίτευξη μεγάλης αναλογίας μείωσης σε ένα στάδιο ορθής γωνίας και όχι σε δύο. Για έναν σχεδιαστή μηχανών, αυτό σημαίνει λιγότερα εξαρτήματα, μικρότερο περίβλημα και λιγότερη συσσωρευμένη αντίστροφη ανταπόκριση, γι' αυτό και αυτή η μορφή δοντιού εμφανίζεται τόσο συχνά σε συμπαγείς μειωτήρες ορθής γωνίας.
Επειδή η καμπυλότητα της πλευράς ρυθμίζεται από την ακτίνα της κεφαλής κοπής, το σχέδιο επαφής μπορεί να μετατοπιστεί και να διορθωθεί στο στάδιο κοπής και να βελτιωθεί περαιτέρω με λείανση μετά τη θερμική επεξεργασία. Αυτός ο έλεγχος για το πού αγγίζουν πραγματικά τα δόντια είναι αυτό που χωρίζει ένα σετ ταχυτήτων που λειτουργεί αθόρυβα για χρόνια από αυτό που κλαψουρίζει και σκάει μέσα σε μήνες — και είναι μια ικανότητα που εξαρτάται από το μηχάνημα και τον χειριστή, όχι μόνο από το σχέδιο.
Η ίδια γεωμετρία των δοντιών μπορεί να παραχθεί σε κράμα χάλυβα για κινητήρες υψηλής ροπής, C45 ή ανοξείδωτο χάλυβα όπου έχει σημασία η αντίσταση στη διάβρωση και ορείχαλκος, χαλκός, αλουμίνιο ή POM για ελαφρύτερες ή μη μαγνητικές εφαρμογές. Στη συνέχεια επιλέγεται η επιφανειακή επεξεργασία για να ταιριάζει με το περιβάλλον — επίστρωση ψευδαργύρου ή νικελίου, μαύρο οξείδιο, Geomet ή Dacromet για αντιδιαβρωτική προστασία, ανοδίωση για αλουμίνιο και επίστρωση σκόνης ή ηλεκτροφόρηση για εμφάνιση και πρόσθετη ανθεκτικότητα.
Εφαρμογές
Οπουδήποτε μια κίνηση πρέπει να στρίψει 90 μοίρες ενώ έχει πραγματική ροπή και παραμένει αθόρυβος:
Εάν η εφαρμογή σας δεν περιλαμβάνεται στη λίστα, περιγράψτε την εργασία — ταχύτητα εισόδου, ροπή, αναλογία και διάταξη τοποθέτησης. Ένα ζεύγος σπειροειδούς λοξοτομής σχεδιάζεται συνήθως μαζί με τον άξονα και τη διάταξη του ρουλεμάν λόγω της αξονικής ώθησης που δημιουργεί, επομένως όσο νωρίτερα δούμε τη διάταξη, τόσο καλύτερο είναι το αποτέλεσμα.
Προσαρμογή
Πέρα από το εύρος της τυπικής μονάδας, οι παράμετροι που αποφασίζουν εάν ένας εξοπλισμός ταιριάζει στο περίβλημά σας μπορούν να παραχθούν σύμφωνα με τις απαιτήσεις. Η τυπική προσαρμογή περιλαμβάνει:
Στείλτε ένα σχέδιο διαστάσεων, ένα δείγμα γραναζιού ή την απαιτούμενη αναλογία, ροπή και φάκελο και θα επιβεβαιώσουμε την πλησιέστερη τυπική γεωμετρία ή θα αναφέρουμε μια νέα. Τα σπειροειδή λοξότμητα ζεύγη παρέχονται ως ταιριαστά σετ, οπότε αν αντικαθιστάτε ένα γρανάζι από ένα ζευγάρι, πείτε μας — η αντικατάσταση μόνο του μισού ταιριαστού ζεύγους γενικά παράγει θόρυβο και γρήγορη φθορά, ακόμα κι αν και τα δύο μέρη είναι σωστά διαστάσεων.
Συχνές ερωτήσεις αγοραστών
Συγγενεύων
Στείλτε το σχέδιό σας, το δείγμα ή την απαιτούμενη ενότητα, αναλογία, ροπή και φάκελο. Επιβεβαιώνουμε τη γεωμετρία, τον βαθμό ακρίβειας και το υλικό και απαντάμε με τιμή και χρόνο παράδοσης εντός 24 ωρών.
Αποστολή Ερώτησης τώρα* Τα στοιχεία ανοχής, χρόνου παράδοσης και τιμής δίνονται ως εύρος σε όλη την οικογένεια προϊόντων και επιβεβαιώνονται ανά παραγγελία σε σχέση με το σχέδιο. Τα σπειροειδή κωνικά γρανάζια παρέχονται ως ταιριαστά ζεύγη. παρακαλούμε επιβεβαιώστε τον αριθμό εξαρτήματος ζευγαρώματος πριν παραγγείλετε.
