Υδραυλικός κύλινδρος άνω βραχίονα εναέριου οχήματος εργασίας
  • Υδραυλικός κύλινδρος άνω βραχίονα εναέριου οχήματος εργασίαςΥδραυλικός κύλινδρος άνω βραχίονα εναέριου οχήματος εργασίας
  • Υδραυλικός κύλινδρος άνω βραχίονα εναέριου οχήματος εργασίαςΥδραυλικός κύλινδρος άνω βραχίονα εναέριου οχήματος εργασίας

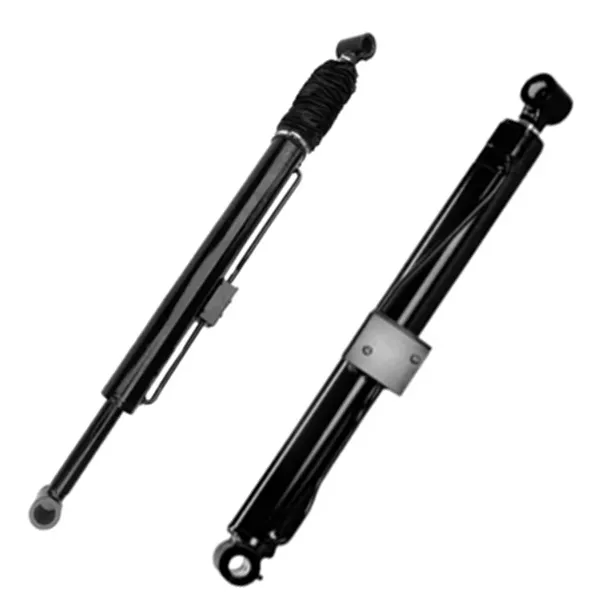

Υδραυλικός κύλινδρος άνω βραχίονα εναέριου οχήματος εργασίας

Η Raydafon είναι ένας κατασκευαστής OEM με έδρα την Κίνα και προμηθευτής υδραυλικών κυλίνδρων άνω βραχίονα οχημάτων εργασίας βραχίονα. Αυτός ο κύλινδρος άνω βραχίονα ανυψώνει και τοποθετεί την πλατφόρμα μπούμας σε εναέρια οχήματα εργασίας που χρησιμοποιούνται για επισκευή ηλεκτρικής ενέργειας, δημοτικές κατασκευές και τοποθέτηση πινακίδων. Το τυπικό μοντέλο GTHZ210C-620500-000 χρησιμοποιεί οπή Φ110 mm, ράβδο Φ75 mm, διαδρομή 815 mm, απόσταση εγκατάστασης 1433 mm, πίεση εργασίας 23 MPa, θύρα 2-Φ9 και βάρος 100 kg. Ένας πατενταρισμένος σχεδιασμός διπλού εμβόλου φτάνει έως και τα 2000 kN ώσης, με το σφάλμα τοποθέτησης να ελέγχεται εντός ±3 cm. Το σώμα του κυλίνδρου είναι κατασκευασμένο από ειδικό κράμα χάλυβα, σφυρηλατημένο και θερμικά επεξεργασμένο έξι φορές, με σκληρότητα 40% υψηλότερη από τον συνηθισμένο χάλυβα. Ένα τετραπλό σύνθετο σύστημα στεγανοποίησης χρησιμοποιείται για περιβάλλοντα βροχής, σκόνης και ψεκασμού αλατιού, με συνεχή λειτουργία 3 ετών επαληθευμένη σε παράκτιες συνθήκες. Ο αρθρωτός σχεδιασμός μειώνει τον όγκο κατά 25% και το βάρος κατά 18% σε σύγκριση με συγκρίσιμα προϊόντα και η διεπαφή γρήγορης εγκατάστασης μειώνει το χρόνο εγκατάστασης στο μισό. Υποστηρίζονται προσαρμοσμένη οπή, διαδρομή, απόσταση εγκατάστασης, θέση θύρας και ιδιωτική ετικέτα. Η τιμολόγηση-στόχος είναι συνήθως ανταγωνιστική έναντι των εισαγόμενων εναλλακτικών, ανάλογα με το μοντέλο και την ποσότητα. Στείλτε τον αριθμό σχεδίου, την απαιτούμενη ποσότητα και τη θύρα προορισμού για γρήγορη προσφορά.
Κίνα Κατασκευαστής κυλίνδρων εναέριων οχημάτων εργασίας OEM

Υδραυλικός κύλινδρος άνω βραχίονα οχήματος εργασίας Boom για εναέριες πλατφόρμες και ηλεκτρικά φορτηγά επισκευής

Η Raydafon είναι ένας άμεσος κατασκευαστής και προμηθευτής υδραυλικών κυλίνδρων άνω βραχίονα οχημάτων εργασίας βραχίονα με έδρα την Κίνα. Αυτός ο κύλινδρος άνω βραχίονα οδηγεί την πλατφόρμα μπούμας σε εναέρια οχήματα εργασίας που χρησιμοποιούνται για επισκευή ηλεκτρικής ενέργειας, δημοτικές κατασκευές, τοποθέτηση διαφημιστικών πινακίδων και συντήρηση σε μεγάλο υψόμετρο. Το τυπικό μοντέλο GTHZ210C-620500-000 παρέχει ώση έως και 2000 kN με πατενταρισμένο σχεδιασμό διπλού εμβόλου, πίεση εργασίας 23 MPa, διάτρηση Φ110 mm, ράβδο Φ75 mm και διαδρομή 815 mm. Το ειδικό σώμα από κράμα χάλυβα σφυρηλατείται και υποβάλλεται σε θερμική επεξεργασία έξι φορές για σκληρότητα 40% υψηλότερη από τον συνηθισμένο χάλυβα και ένα τετραπλό σύνθετο σύστημα στεγανοποίησης χειρίζεται τη βροχή, τη σκόνη, τον άνεμο και τον ψεκασμό παράκτιου αλατιού. Ο αρθρωτός σχεδιασμός μειώνει τον όγκο κατά 25% και το βάρος κατά 18% σε σύγκριση με συγκρίσιμα προϊόντα. Υποστηρίζονται προσαρμοσμένη οπή, διαδρομή, απόσταση εγκατάστασης, θέση θύρας και ιδιωτική ετικέτα. Στείλτε τον αριθμό του σχεδίου σας, την απαιτούμενη ποσότητα και τη θύρα προορισμού για να ζητήσετε προσφορά.

2000 kNΜέγιστη ώθηση
23 MPaΠίεση εργασίας
Φ110×Φ75Διάτρηση × ράβδος
815 χλστΚτύπημα

Γιατί τα εναέρια οχήματα εργασίας επιλέγουν αυτόν τον υδραυλικό κύλινδρο άνω βραχίονα

Τα εναέρια οχήματα εργασίας μεταφέρουν εργαζομένους σε υψηλές θέσεις για επισκευή ηλεκτρικού ρεύματος, αντικατάσταση φώτων δρόμου, τοποθέτηση πινακίδων και συντήρηση κτιρίου. Ο κύλινδρος του άνω βραχίονα είναι το υδραυλικό εξάρτημα πυρήνα που ανυψώνει και συγκρατεί την πλατφόρμα. Εάν χάσει την ώθηση, παρασύρεται υπό φορτίο ή έχει διαρροή λαδιού, ολόκληρο το όχημα γίνεται αναξιόπιστο σε εργασίες σε μεγάλο υψόμετρο.

Η Raydafon κατασκευάζει αυτόν τον υδραυλικό κύλινδρο του άνω βραχίονα οχήματος εργασίας boom για αυτές τις συνθήκες. Ένας κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας σχεδιασμός διπλού εμβόλου φτάνει σε ώση έως και 2000 kN και μπορεί να ανυψώσει σταθερά την πλατφόρμα εργασίας στα 50 m, με το σφάλμα τοποθέτησης να ελέγχεται εντός ±3 cm. Το σώμα του κυλίνδρου χρησιμοποιεί ειδικό κράμα χάλυβα, σφυρηλατημένο και θερμικά επεξεργασμένο έξι φορές, φτάνοντας σε σκληρότητα 40% υψηλότερη από τον συνηθισμένο χάλυβα. Μια τετραπλή σύνθετη στεγανωτική δομή αντιστέκεται στη δυνατή βροχή, τη σκόνη, τον δυνατό άνεμο και τον ψεκασμό παράκτιου αλατιού και έχει επαληθευτεί σε συνεχή παράκτια χρήση για 3 χρόνια χωρίς διαρροές.

Για αγοραστές που συγκρίνουν προμηθευτές, η Raydafon προσφέρει τιμολόγηση απευθείας από το εργοστάσιο, παραγωγή OEM και σταθερή ποιότητα παρτίδας. Εάν προμηθεύεστε επίσης κυλίνδρους κάτω βραχίονα ή σχετικά υδραυλικά εξαρτήματα οχημάτων εναέριας εργασίας, διαβάστε το πλήρεςΥδραυλικοί κύλινδροι εναέριων οχημάτων εργασίαςκατηγορία και τοΥδραυλικός κύλινδρος εναέριου οχήματος εργασίας κάτω βραχίονασελίδα.

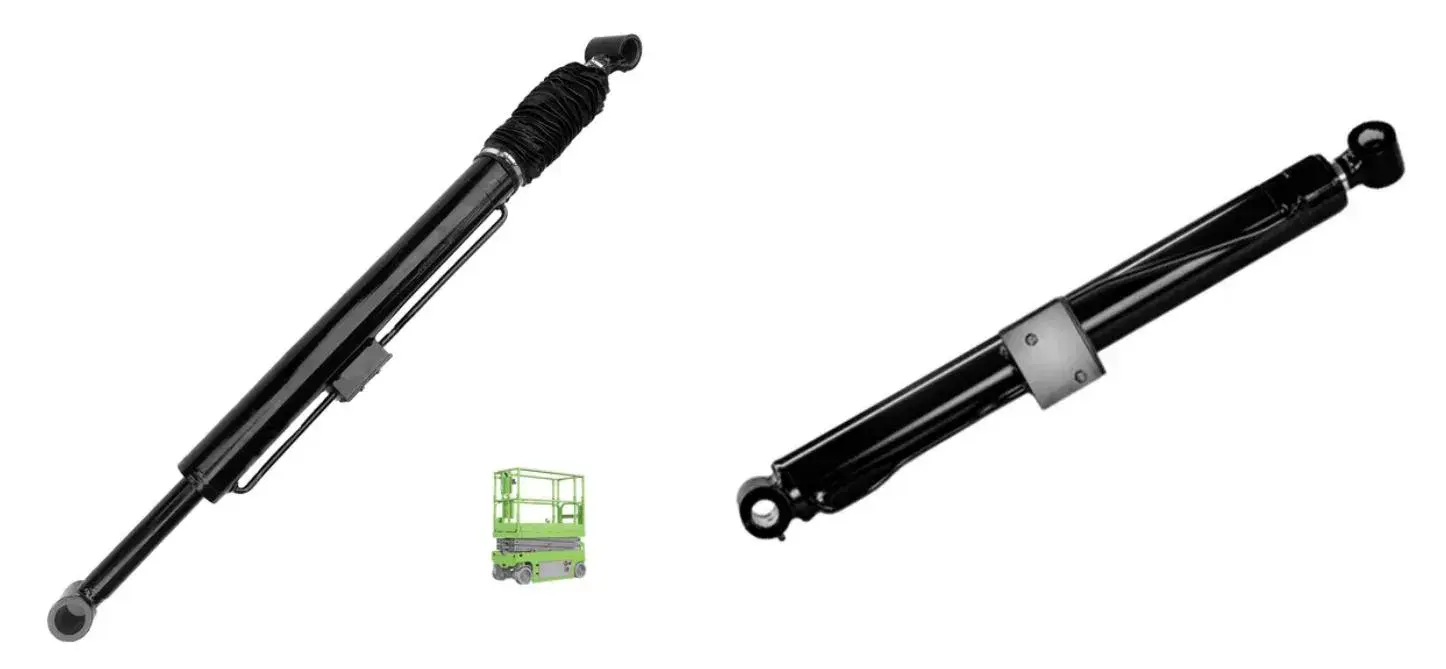

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Υδραυλικός κύλινδρος άνω βραχίονα για εναέρια οχήματα εργασίας και εναέριες πλατφόρμες

Τυπικό μοντέλο και τεχνικές διαστάσεις

Ο τυπικός κύλινδρος άνω βραχίονα παρακάτω καλύπτει κοινές εφαρμογές εναέριων οχημάτων εργασίας και εναέριας πλατφόρμας. Εάν ο εξοπλισμός σας χρησιμοποιεί διαφορετικό σχέδιο τοποθέτησης, στείλτε τον αριθμό σχεδίου OEM ή ένα φυσικό δείγμα για αντίστροφη μηχανική και προσαρμοσμένη παραγωγή.

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Αναφορά διαστάσεων για τυπικό κύλινδρο άνω βραχίονα μοντέλο GTHZ210C-620500-000
Όνομα κυλίνδρου Αριθμός σχεδίου Διάμετρος οπής Δ Διάμετρος ράβδου d Εγκεφαλικό Σ Απόσταση εγκατάστασης L Πίεση Εργασίας Διεπαφή Μ Βάρος
Κύλινδρος άνω βραχίονα GTHZ210C-620500-000 Φ110 χλστ Φ75 χλστ 815 χλστ 1433 χλστ 23 MPa 2-Φ9 100 κιλά

Χρειάζεστε διαφορετική οπή, διαδρομή, απόσταση εγκατάστασης ή θέση θύρας; Η Raydafon μπορεί να παράγει έναν προσαρμοσμένο υδραυλικό κύλινδρο άνω βραχίονα στο σχέδιό σας. Για σχετικούς κυλίνδρους κινητού εξοπλισμού, δείτε τοΥδραυλικοί κύλινδροι κινητών γερανώνκατηγορία.

Βασικά Χαρακτηριστικά Απόδοσης

01

Εξαιρετική δύναμη για ανύψωση σε μεγάλο υψόμετρο

Ο πατενταρισμένος σχεδιασμός διπλού εμβόλου φτάνει έως και τα 2000 kN ώσης. Ανυψώνει την πλατφόρμα στα 50 μέτρα με ελεγχόμενο σφάλμα τοποθέτησης εντός ±3 cm, υποστηρίζοντας ακριβή καλωδίωση και συντήρηση σε μεγάλο υψόμετρο.

02

Σκληρυμένο για σκληρά περιβάλλοντα

Σώμα ειδικού κράματος χάλυβα, σφυρηλατημένο και θερμικά επεξεργασμένο έξι φορές, σκληρότητα 40% υψηλότερη από τον συνηθισμένο χάλυβα. Τετραπλό σύνθετο σφράγισμα χειρίζεται έντονη βροχή, σκόνη, δυνατό άνεμο και ψεκασμό παράκτιου αλατιού.

03

Αξιοπιστία επαληθευμένη στο πεδίο

Συνεχής 3ετής λειτουργία σε περιβάλλον παράκτιου αλατοψεκασμού χωρίς διαρροή. Κατά την περίοδο των τυφώνων, μια δημοτική εταιρεία χρησιμοποίησε αυτόν τον κύλινδρο καθ' όλη τη διάρκεια των εργασιών και διατήρησε σταθερή λειτουργία.

04

Ελαφρύ και ευέλικτο

Ο όγκος μειώθηκε 25% και το βάρος μειώθηκε 18% σε σύγκριση με συγκρίσιμα προϊόντα. Ταιριάζει σε διαφορετικούς τύπους εναέριων οχημάτων εργασίας και μειώνει το φορτίο στη δομή της μπούμας.

05

Γρήγορη διεπαφή εγκατάστασης

Ο σχεδιασμός διεπαφής γρήγορης εγκατάστασης μειώνει το χρόνο εγκατάστασης στο μισό. Οι απλοί τεχνικοί μπορούν να ολοκληρώσουν την αντικατάσταση σε περίπου μισή ώρα ακολουθώντας τις οδηγίες.

06

Προσαρμογή OEM

Προσαρμοσμένη οπή, ράβδος, διαδρομή, απόσταση εγκατάστασης, θέση θύρας λαδιού, συσκευασία ιδιωτικής ετικέτας και παραγωγή μαζικής παραγγελίας για διαφορετικούς τύπους εναέριων οχημάτων εργασίας.

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Στεγανοποίηση κυλίνδρου άνω βραχίονα και αρθρωτή δομή

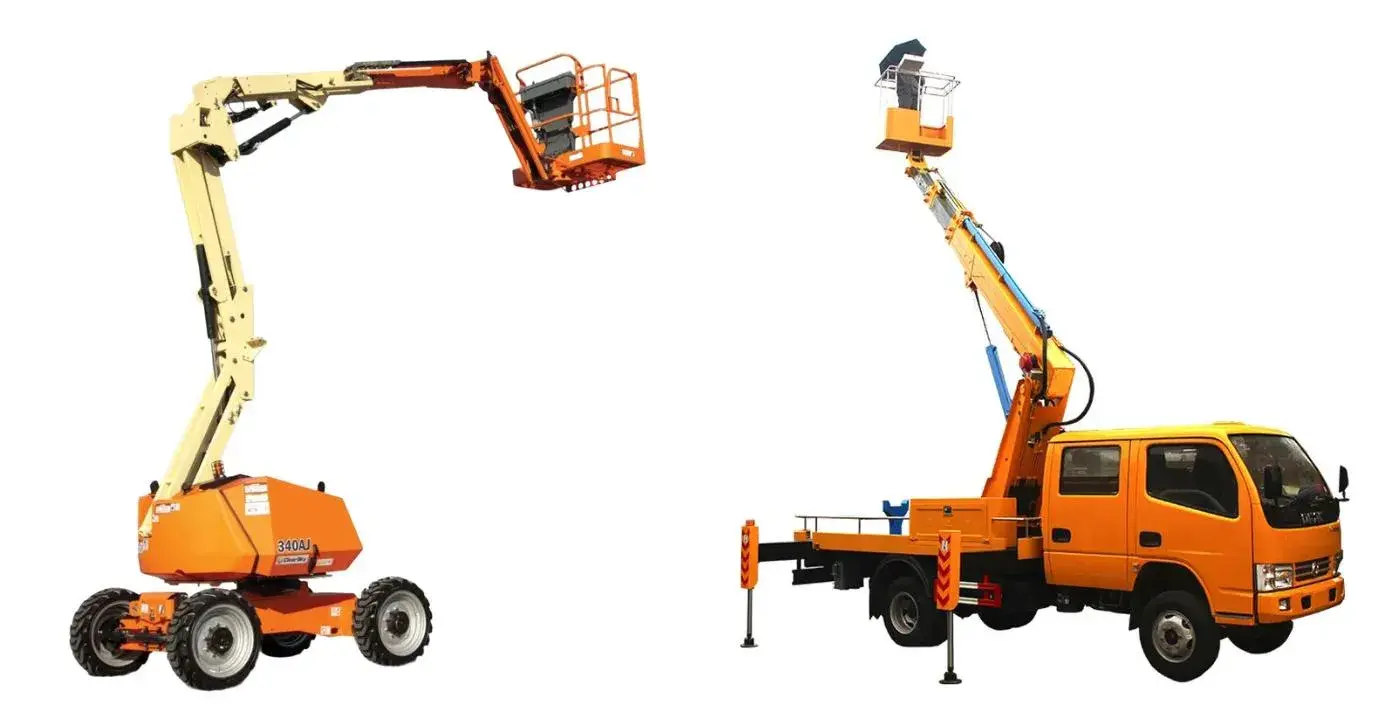

Εφαρμογές σε Επισκευές Ηλεκτρικής Ενέργειας, Δημοτικές Κατασκευές και Εργασίες Μεγάλου Υψομέτρου

Σύστημα ισχύος Συντήρηση πύργου και υποσταθμού υψηλής τάσης

Ο κύλινδρος εξάγει ώση 1800 kN για να ανυψώσει την πλατφόρμα εργασίας στα 30 m, με σφάλμα τοποθέτησης εντός ±2 cm. Ακόμη και σε θυελλώδεις συνθήκες επιπέδου 5, το ενσωματωμένο σύστημα σταθεροποίησης προσαρμόζει την ώθηση σε πραγματικό χρόνο για να διατηρεί την πλατφόρμα σταθερή για σύνδεση γραμμής και αντικατάσταση εξοπλισμού.

Δημοτικός Εγκατάσταση φώτων και διαφημιστικών πινακίδων

Ο αρθρωτός σχεδιασμός ταιριάζει σε διαφορετικούς τύπους οχημάτων εργασίας και η θέση της θύρας λαδιού μπορεί να ρυθμιστεί ευέλικτα. Σε ένα έργο ανακατασκευής δρόμου, ένα μόνο όχημα εργασίας ολοκλήρωσε την αντικατάσταση 20 φώτων δρόμου σε μια μέρα, με 40% κέρδος απόδοσης σε σχέση με προηγούμενες μεθόδους.

Κτίριο Συντήρηση πρόσοψης και πολυώροφων

Σταθερή ώθηση και ακριβής τοποθέτηση υποστήριξης καθαρισμός παραθύρων, επισκευή πρόσοψης και τοποθέτηση πινακίδων σε ύψος. Η τετραπλή στεγανοποίηση αντιστέκεται στη βροχή, τη σκόνη και τον άνεμο κατά τη διάρκεια εργασιών σε εξωτερικούς χώρους.

OEM και aftermarket Αγορά εναέριων οχημάτων εργασίας OEM και επισκευής

Οι κατασκευαστές εναέριων πλατφορμών, τα συνεργεία επισκευής και οι προμηθευτές aftermarket μπορούν να παραγγείλουν τυπικά μοντέλα ή προσαρμοσμένους κυλίνδρους άνω βραχίονα με συσκευασία ιδιωτικής ετικέτας. Εάν χειρίζεστε επίσης υδραυλικά συστήματα περονοφόρων ανυψωτικών οχημάτων, δείτε τοΥδραυλικός κύλινδρος περονοφόρουσειρά.

Αποδεικτικά στοιχεία ποιότητας, δοκιμές και υποστήριξη εξαγωγής

Αρχεία υλικών και θερμικής επεξεργασίας

Ειδικό σώμα από κράμα χάλυβα, έξι φορές σφυρηλάτηση και θερμική επεξεργασία, σκληρότητα 40% υψηλότερη από τον συνηθισμένο χάλυβα. Τα αρχεία υλικού μπορούν να παρέχονται με χύδην αποστολές.

Δοκιμή πίεσης και ώσης

Κάθε κύλινδρος ελέγχεται για διαρροή, ομαλότητα διαδρομής και προσαρμογή της θύρας πριν από τη συσκευασία. Η απόδοση ώσης επαληθεύεται έναντι της ονομαστικής πίεσης.

Επιθεώρηση διαστάσεων

Οι διαστάσεις της οπής, της ράβδου, της διαδρομής, της απόστασης εγκατάστασης και της θύρας καταγράφονται με βάση το παραγγελθέν σχέδιο ή δείγμα πελάτη.

Συσκευασία εξαγωγής

Οι κύλινδροι είναι γεμάτοι με αντισκωριακό λάδι και προστατευτικά ακραία καπάκια. Οι μαζικές παραγγελίες μπορούν να παλετοποιηθούν και να δεσμευτούν για θαλάσσιες μεταφορές, αεροπορικές μεταφορές ή ταχεία παράδοση.

Προσαρμοσμένη Διαδικασία Παραγγελίας OEM

Βήμα 01 Αποστολή στοιχείων αίτησης

Παρέχετε τον τύπο εξοπλισμού, τον αριθμό σχεδίου, τη διάτρηση, τη ράβδο, την διαδρομή, την απόσταση εγκατάστασης, το μέγεθος θύρας, την ποσότητα και τη θύρα προορισμού.

Βήμα 02 Αναθεώρηση μοντέλου

Η Raydafon ελέγχει εάν το μοντέλο GTHZ210C-620500-000 ή ένας προσαρμοσμένος κύλινδρος άνω βραχίονα ταιριάζει στον εξοπλισμό σας.

Βήμα 03 Έγκριση δειγμάτων και σχεδίων

Για έργα OEM, η Raydafon αναστράφηκε στο δείγμα και επιβεβαιώνει τις διαστάσεις πριν από τη μαζική παραγωγή.

Βήμα 04 Παραγωγή και προσφορά

Μετά την έκδοση της έγκρισης, η Raydafon παρέχει μια προσφορά FOB Ningbo, χρονοδιάγραμμα παραγωγής και λεπτομέρειες συσκευασίας.

Συχνές Ερωτήσεις

Τι είναι ο υδραυλικός κύλινδρος του άνω βραχίονα οχήματος εργασίας μπουμ;

Ένας υδραυλικός κύλινδρος άνω βραχίονα οχήματος εναέριας εργασίας βραχίονα είναι ένας υδραυλικός ενεργοποιητής που κινεί την άνω μπούμα ενός εναέριου οχήματος εργασίας ή εναέριας πλατφόρμας. Ανυψώνει και τοποθετεί την πλατφόρμα εργασίας έτσι ώστε οι εργαζόμενοι να μπορούν να εκτελούν με ασφάλεια επισκευές ρεύματος, δημοτικές κατασκευές, τοποθέτηση πινακίδων και άλλες εργασίες σε μεγάλο υψόμετρο. Είναι ένα από τα βασικά υδραυλικά εξαρτήματα του συστήματος ανύψωσης μπούμας.

Ποιο τυπικό μοντέλο παράγει η Raydafon;

Η Raydafon παράγει στάνταρ μοντέλο GTHZ210C-620500-000 με οπή Φ110 mm, ράβδο Φ75 mm, διαδρομή 815 mm, απόσταση εγκατάστασης 1433 mm, πίεση εργασίας 23 MPa, θύρα 2-Φ9 και βάρος 100 kg. Η προσαρμοσμένη οπή, η ράβδος, η διαδρομή, η απόσταση εγκατάστασης και η θέση θύρας είναι διαθέσιμα σε σχέδια OEM ή φυσικά δείγματα.

Πόση ώση μπορεί να δημιουργήσει αυτός ο κύλινδρος του άνω βραχίονα;

Ο πατενταρισμένος σχεδιασμός διπλού εμβόλου φτάνει έως και τα 2000 kN μέγιστη ώθηση και μπορεί να ανυψώσει σταθερά την πλατφόρμα εργασίας στα 50 μέτρα. Στη συντήρηση του συστήματος ισχύος, ο κύλινδρος εξάγει μια ισχυρή ώθηση 1800 kN για να ανυψώσει την πλατφόρμα στα 30 m, με το σφάλμα τοποθέτησης να ελέγχεται εντός ±2 cm και διατηρεί τη σταθερότητα σε θυελλώδεις συνθήκες επιπέδου 5.

Ποια υλικά και τι σύστημα στεγανοποίησης χρησιμοποιούνται;

Το σώμα του κυλίνδρου είναι κατασκευασμένο από ειδικό κράμα χάλυβα, σφυρηλατημένο και θερμικά επεξεργασμένο έξι φορές, με σκληρότητα 40% υψηλότερη από τον συνηθισμένο χάλυβα. Μια τετραπλή σύνθετη στεγανωτική δομή αντιστέκεται στη δυνατή βροχή, τη σκόνη, τον δυνατό αέρα και τον ψεκασμό παράκτιου αλατιού. Ο κύλινδρος χρησιμοποιείται συνεχώς για 3 χρόνια σε περιβάλλοντα παράκτιου ψεκασμού αλατιού χωρίς διαρροές.

Μπορεί η Raydafon να παράγει προσαρμοσμένους κυλίνδρους OEM άνω βραχίονα;

Ναί. Η Raydafon υποστηρίζει την παραγωγή OEM από σχέδια πελατών ή φυσικά δείγματα. Προσαρμοσμένη οπή, ράβδος, διαδρομή, απόσταση εγκατάστασης, θέση θύρας λαδιού, συσκευασία ιδιωτικής ετικέτας και παραγωγή μαζικής παραγγελίας είναι διαθέσιμα για διαφορετικούς τύπους εναέριων οχημάτων εργασίας.

Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Στείλτε τον αριθμό σχεδίου ή τις υπάρχουσες λεπτομέρειες δείγματος, διάμετρο οπής, διάμετρο ράβδου, διαδρομή, απόσταση εγκατάστασης, πίεση εργασίας, μέγεθος θύρας, ποσότητα παραγγελίας και θύρα προορισμού. Η Raydafon θα απαντήσει με προσφορά FOB Ningbo και χρόνο παράδοσης.

Πώς μπορώ να ζητήσω δείγμα ή μαζική παραγγελία;

Χρησιμοποιήστε τη φόρμα ερωτήματος σε αυτήν τη σελίδα ή επικοινωνήστε με τη Raydafon μέσω τηλεφώνου, email ή WhatsApp. Συμπεριλάβετε το απαιτούμενο μοντέλο, τον αριθμό σχεδίου, την ποσότητα και την εφαρμογή. Η ομάδα πωλήσεων θα επιβεβαιώσει τη διαθεσιμότητα δειγμάτων, το πρόγραμμα μαζικής παραγωγής και τις λεπτομέρειες συσκευασίας.

Έτοιμοι να προμηθεύονται Υδραυλικοί κύλινδροι εναέριου οχήματος εργασίας άνω βραχίονα;

Στείλτε τον αριθμό του σχεδίου σας, την απαίτηση διάτρησης/ράβδου/ διαδρομής, πίεση εργασίας, μέγεθος θύρας, ποσότητα παραγγελίας και θύρα προορισμού. Η Raydafon θα επιβεβαιώσει το τυπικό μοντέλο ή θα σχεδιάσει έναν προσαρμοσμένο υδραυλικό κύλινδρο άνω βραχίονα και, στη συνέχεια, θα παράσχει μια προσφορά FOB Ningbo με τον χρόνο παράδοσης και τις λεπτομέρειες συσκευασίας.
