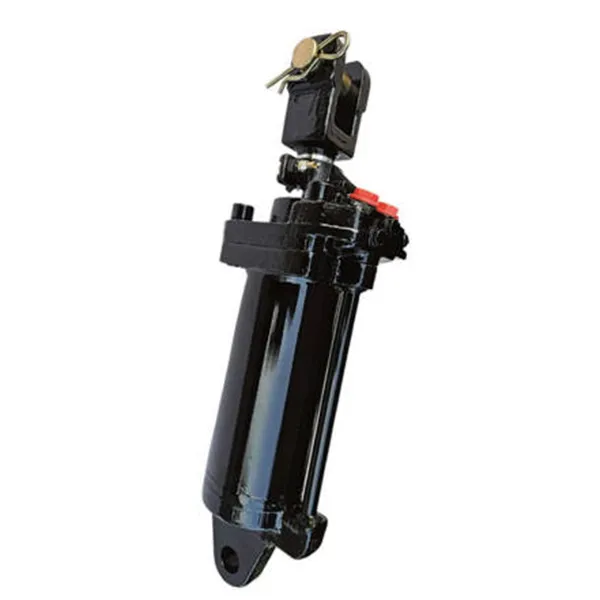

EP-TF1304.55.012 Υδραυλικός κύλινδρος ανύψωσης

Βασικές Προδιαγραφές Μηχανικής

Συστατικά Προϊόντος

Η αντικατάσταση του παλιού σας κυλίνδρου με τον κύλινδρο υδραυλικής ανύψωσης EP-TF1304.55.012 είναι μια έξυπνη κίνηση, αλλά για να αξιοποιήσετε στο έπακρο αυτόν τον ανθεκτικό υδραυλικό κύλινδρο ανύψωσης, θα θελήσετε να τον συνδυάσετε με τα σωστά εξαρτήματα. Ας μιλήσουμε για το τι λειτουργεί καλύτερα.

Ξεκινήστε με υδραυλικές βαλβίδες ελέγχου—αυτά τα μικρά άλογα πρέπει να συμβαδίζουν με τις απαιτήσεις ροής του κυλίνδρου. Εάν η βαθμολογία GPM/LPM της βαλβίδας σας είναι πολύ χαμηλή, θα φράξει το σύστημα, επιβραδύνοντας την κίνηση του κυλίνδρου βιομηχανικής υδραυλικής ανύψωσης. Κανείς δεν θέλει μια καθυστερημένη ρύθμιση, επομένως η αντιστοίχιση της βαλβίδας στις ανάγκες του κυλίνδρου είναι αδιαπραγμάτευτη.

Μετά υπάρχει η υδραυλική αντλία. Εάν κάνετε αναβάθμιση σε έναν ισχυρότερο υδραυλικό κύλινδρο ανύψωσης όπως αυτός, η τρέχουσα αντλία σας μπορεί να μην τον κόψει. Πρέπει να ελέγξετε αν μπορεί να πιέσει αρκετό υγρό για να διατηρήσει τον κύλινδρο να κινείται με την ταχύτητα που χρειάζεστε. Μια μικρού μεγέθους αντλία θα συγκρατήσει ακόμη και τον πιο σκληρό υδραυλικό κύλινδρο ανύψωσης βαρέως τύπου, οπότε μην παραλείψετε αυτόν τον έλεγχο.

Και ας μην παραβλέψουμε τα βασικά: υδραυλικό υγρό και φίλτρα στο επάνω ράφι. Σκεφτείτε τους ως τη ζωτική πηγή του υδραυλικού κυλίνδρου ανύψωσης. Το καθαρό υγρό διατηρεί τις στεγανοποιήσεις σε φόρμα, σταματώντας τις διαρροές και τη φθορά που επηρεάζουν την απόδοση. Η παράλειψη φθηνού υγρού ή παλαιών φίλτρων είναι ένας γρήγορος τρόπος για να μειώσετε τη διάρκεια ζωής αυτού του αξιόπιστου υδραυλικού κυλίνδρου ανύψωσης—γι' αυτό, ξεφορτωθείτε λίγο εδώ, αξίζει τον κόπο.

Πώς να υπολογίσετε την ανυψωτική ικανότητα ενός υδραυλικού κυλίνδρου

Το να καταλάβετε πόσα μπορεί να σηκώσει ένας υδραυλικός κύλινδρος δεν είναι απλώς κάποια μαθηματική άσκηση - είναι το κλειδί για να επιλέξετε τον κατάλληλο για τον εξοπλισμό σας. Είτε χρησιμοποιείτε υδραυλικό κύλινδρο ανύψωσης για ανυψωτικά ψαλίδια, μετακινείτε υλικά ευθεία προς τα επάνω ή ανυψώνετε αυτοκίνητα, η σωστή διάσταση διατηρεί τα πράγματα ασφαλή, λειτουργούν καλά και δεν κοστίζουν περισσότερο από όσο χρειάζεται.

Ξεκινήστε με τη βασική φόρμουλα - δεν χρειάζεται να την περιπλέκετε υπερβολικά. Η δύναμη ανύψωσης μειώνεται σε πίεση επί την αποτελεσματική περιοχή του κυλίνδρου. Στη μετρική, αυτό είναι Δύναμη (σε Newton) = Πίεση (Πασκάλ) × Εμβαδόν (τετραγωνικά μέτρα). Για το Imperial, είναι Δύναμη (λίβρες) = Πίεση (PSI) × Περιοχή (τετραγωνικές ίντσες). Για να λάβετε την περιοχή, απλώς χρησιμοποιήστε π φορές (το μισό της διαμέτρου της οπής) στο τετράγωνο. Ας υποθέσουμε ότι έχετε έναν υδραυλικό κύλινδρο ανύψωσης βαρέως τύπου με οπή 100 mm (δηλαδή περίπου 3,94 ίντσες) που λειτουργεί στα 200 bar (περίπου 2.900 PSI). Η περιοχή θα ήταν 3,14 φορές (0,05 τετραγωνικά μέτρα), δηλαδή 0,00785 τετραγωνικά μέτρα. Πολλαπλασιάστε το με 200×105 Pascals, και βλέπετε περίπου 15.700 Newton δύναμης — αρκετά για να χειριστείτε σκληρά φορτία.

Στη συνέχεια, μην ξεχνάτε το μήκος διαδρομής. Το πόσο ψηλά πρέπει να σηκώσετε εξαρτάται από αυτό. Είτε πρόκειται για έναν συμπαγή υδραυλικό κύλινδρο ανύψωσης για ισοπεδωτές αποβάθρας είτε για μακρόχρονο για τηλεσκοπικούς ανυψωτήρες, βεβαιωθείτε ότι η διαδρομή ταιριάζει με την κατακόρυφη κίνηση που χρειάζεστε. Πολύ σύντομο και δεν μπορείτε να φτάσετε. πολύ καιρό και σπαταλάτε χώρο.

Έπειτα, υπάρχουν πράγματα του πραγματικού κόσμου που κόβουν αυτή τη θεωρητική δύναμη - η τριβή, η γωνία στην οποία είναι τοποθετημένος ο κύλινδρος, πόσο γρήγορα κινείται. Γι' αυτό προσθέτετε έναν παράγοντα ασφαλείας, συνήθως 1,2 έως 1,5. Για κατακόρυφους υδραυλικούς κυλίνδρους ανύψωσης σε κρίσιμα σημεία, όπως ανελκυστήρες ή εναέριες πλατφόρμες, αυτό το επιπλέον περιθώριο δεν είναι προαιρετικό - είναι απαραίτητο να διατηρείτε τα πράγματα ασφαλή.

Τέλος, ελέγξτε πώς έχει τοποθετηθεί ο κύλινδρος. Ο τρόπος που είναι προσαρτημένος επηρεάζει το πόσο καλά μεταφέρει τη δύναμη. Εάν χρησιμοποιείτε έναν υδραυλικό κύλινδρο ανύψωσης OEM σε προσαρμοσμένη ρύθμιση, βεβαιωθείτε ότι τα σημεία στερέωσης μπορούν να αντεπεξέλθουν στο πλήρες φορτίο χωρίς να λυγίζουν ή να φθείρονται. Είτε χρειάζεστε έναν υδραυλικό κύλινδρο ανύψωσης μονής δράσης για την ανύψωση τραπεζιών είτε έναν κύλινδρο διπλής ενέργειας για κάθετες εργασίες, η ομάδα μας στη Raydafon μπορεί να σας βοηθήσει να προσαρμόσετε το σωστό μέγεθος και ρύθμιση. Απλώς πείτε μας το φορτίο, τη διαδρομή και την πίεση και θα σας καθοδηγήσουμε στον κατάλληλο υδραυλικό κύλινδρο ανύψωσης για την εργασία.

FAQ

Ε1: Πώς μπορώ να ξέρω εάν ο τρέχων κύλινδρος μου είναι μικρότερος για τη δουλειά;

Α: Τα κοινά σημάδια περιλαμβάνουν αδυναμία ανύψωσης του ονομαστικού φορτίου του μηχανήματος, πολύ αργή λειτουργία ακόμα και όταν ο κινητήρας είναι σε υψηλές στροφές ανά λεπτό ή η βαλβίδα εκτόνωσης πίεσης του συστήματός σας ενεργοποιείται συχνά κατά την κανονική χρήση.

Ε2: Ποια είναι τα σημάδια μιας εσωτερικής διαρροής στεγανοποίησης εμβόλου;

Α: Το πιο εμφανές σημάδι είναι η "μετακίνηση κυλίνδρου", όπου ένα ανυψωμένο φορτίο χαμηλώνει αργά χωρίς καμία είσοδο ελέγχου. Μπορεί επίσης να παρατηρήσετε απώλεια ισχύος και πιο αργούς από τους κανονικούς χρόνους κύκλου.

Ε3: Μπορώ απλώς να αντικαταστήσω τον κύλινδρο μου με έναν μεγαλύτερο για να έχω περισσότερη ισχύ;

Α: Ενώ ένας κύλινδρος μεγαλύτερης οπής παρέχει περισσότερη δύναμη, πρέπει να διασφαλίσετε ότι το υπόλοιπο σύστημά σας (αντλία, βαλβίδες, εύκαμπτοι σωλήνες) μπορεί να παρέχει επαρκή ροή. Πρέπει επίσης να βεβαιωθείτε ότι οι φυσικές διαστάσεις και τα σημεία στερέωσης του νέου κυλίνδρου ταιριάζουν στο μηχάνημά σας. Συμβουλευτείτε έναν ειδικό εάν δεν είστε σίγουροι.

Ε4: Ο υδραυλικός μου κύλινδρος έχει διαρροή από την άκρη που βγαίνει η ράβδος. Τι σημαίνει αυτό;

Α: Αυτό υποδηλώνει αστοχία του στεγανοποιητικού της ράβδου, που πιθανώς προκαλείται από χαραγμένη ή κατεστραμμένη ράβδο, μόλυνση ή απλή φθορά. Ο υαλοκαθαριστήρας βαρέως τύπου και η ράβδος σκληρού χρωμίου του EP-TF1304.55.012 έχουν σχεδιαστεί για να ελαχιστοποιούν αυτό το κοινό πρόβλημα.
