Πώς μπορούν οι γενικοί σύνδεσμοι να απλοποιήσουν την εγκατάσταση και την ευθυγράμμιση των μηχανημάτων;

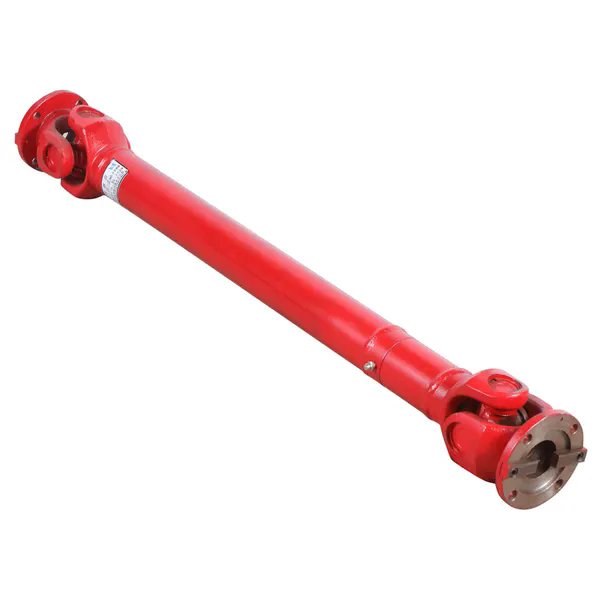

Η εγκατάσταση περιστρεφόμενων μηχανημάτων όπως αντλίες, γεννήτριες, γεωργικά εργαλεία και βιομηχανικοί μηχανισμοί κίνησης συχνά περιλαμβάνει κουραστικές διαδικασίες ευθυγράμμισης άξονα. Οι παραδοσιακοί άκαμπτοι σύνδεσμοι απαιτούν σχεδόν τέλεια ομοκεντρικότητα, διαφορετικά συμβαίνουν κραδασμοί, πρόωρες αστοχίες ρουλεμάν και θραύση του συνδέσμου. Αυτό είναι όπου μια Universal Coupling μεταμορφώνει τη διαδικασία εγκατάστασης. Με σχεδιασμό, αUniversal Couplingφιλοξενεί σημαντικές γωνιακές, παράλληλες και αξονικές αποκλίσεις μεταξύ κινητήριων και κινούμενων αξόνων. Αντί να ξοδεύουμε ώρες με εργαλεία ευθυγράμμισης με λέιζερ ή βάσεις με λάμψη, το εργοστάσιό μας έχει δει τους χρόνους εγκατάστασης να μειώνονται κατά πάνω από 60% όταν χρησιμοποιούνται υψηλής ποιότητας Universal Couplings. Η καθολική γεωμετρία της άρθρωσης αντισταθμίζει δυναμικά την κακή ευθυγράμμιση, επιτρέποντας στον μηχανικό να επικεντρωθεί στη στερέωση των στηριγμάτων αντί στην επίτευξη ακρίβειας επιπέδου micron. Για τους μηχανικούς επιτόπιων υπηρεσιών και τις ομάδες συντήρησης εγκαταστάσεων, αυτό σημαίνει ταχύτερες εκκινήσεις και λιγότερη επανεπεξεργασία.

Αλλά πώς ακριβώς απλοποιεί μια Universal Coupling την πρόκληση ευθυγράμμισης; Το μυστικό βρίσκεται στο συγκρότημα σταυρού και ρουλεμάν που λειτουργεί ως εύκαμπτος μεντεσέ. Ενώ ένας άκαμπτος σύνδεσμος φλάντζας μεταδίδει φορτία κάμψης απευθείας στους άξονες, ένας Universal Coupling μετατρέπει την κακή ευθυγράμμιση σε περιστροφική κίνηση χωρίς να πιέζει τον συνδεδεμένο εξοπλισμό. Επιπλέον, τα σύγχρονα σχέδια Universal Coupling της Raydafon Technology Group Co.,Limited ενσωματώνουν σφραγισμένα βελονοειδή ρουλεμάν και ζυγούς επεξεργασμένου ακριβείας που διατηρούν σταθερή ταχύτητα (ή σχεδόν σταθερή ταχύτητα) ακόμη και σε γωνίες έως και 30 μοίρες. Αυτή η δυνατότητα εξαλείφει την ανάγκη για ακριβή οριζόντια και κάθετη ευθυγράμμιση. Είτε συνδέετε έναν κινητήρα ντίζελ σε μια υδραυλική αντλία είτε τοποθετείτε ένα μηχάνημα που κινείται με PTO, η κατανόηση του τρόπου με τον οποίο ένας Universal Coupling απλοποιεί την εγκατάσταση θα εξοικονομήσει χιλιάδες εργατικά χέρια και θα αποτρέψει αστοχίες που προκαλούνται από κακή ευθυγράμμιση. Σε αυτόν τον περιεκτικό οδηγό, κοινοποιούμε τα 20 χρόνια δεδομένων του εργοστασίου μας, τις τεχνικές παραμέτρους και τις βέλτιστες πρακτικές βήμα προς βήμα.

Πίνακας περιεχομένων

• 1. Γιατί ένας σύνδεσμος γενικής χρήσης εξαλείφει τις απαιτήσεις ευθυγράμμισης άξονα ακριβείας;
• 2. Πώς μειώνουν τον χρόνο εγκατάστασης τα χαρακτηριστικά σχεδιασμού του Universal Coupling;
• 3. Ποιες τεχνικές παράμετροι καθορίζουν έναν εύκολο στην ευθυγράμμιση καθολική ζεύξη;
• 4. Πώς μπορεί να αντιμετωπιστεί η αξονική και η γωνιακή κακή ευθυγράμμιση χωρίς ειδικά εργαλεία;
• 5. Συχνές Ερωτήσεις (FAQ)
• 6. Συμπέρασμα & CTA για Αξιόπιστες Λύσεις Ζεύξης

Γιατί ένας γενικός σύνδεσμος εξαλείφει τις απαιτήσεις ευθυγράμμισης άξονα ακριβείας;

Στις παραδοσιακές μεθόδους ζεύξης, όπως οι άκαμπτοι σύνδεσμοι με φλάντζα ή συμπίεση, ο εγκαταστάτης πρέπει να διασφαλίσει ότι οι δύο άξονες του άξονα είναι συγγραμμικοί εντός 0,05 mm ανά 100 mm ανοίγματος. Για να επιτευχθεί αυτό συχνά απαιτούνται δείκτες καντράν, συστήματα ευθυγράμμισης με λέιζερ και επαναλαμβανόμενο χαλάρωση και σφίξιμο των μπουλονιών θεμελίωσης. Μια καθολική σύζευξη αλλάζει θεμελιωδώς αυτό το παράδειγμα. Αντί να πιέζει τους άξονες σε τέλεια ευθυγράμμιση, ανέχεται την κακή ευθυγράμμιση μεταφέροντας ροπή μέσω αρθρωτών αρθρώσεων. Το εργοστάσιό μας έχει αναλύσει εκατοντάδες σενάρια εγκατάστασης και τα δεδομένα δείχνουν σταθερά ότι ένας Universal Coupling μπορεί να δεχτεί έως και 5 μοίρες γωνιακή εσφαλμένη ευθυγράμμιση και 3 mm παράλληλης μετατόπισης χωρίς καμία μετρήσιμη απώλεια στην απόδοση μετάδοσης ισχύος. Αυτό σημαίνει ότι ένας μηχανικός μπορεί απλώς να βιδώσει τον εξοπλισμό στο πλαίσιο βάσης, να το σύρειUniversal Couplingκαι στους δύο άξονες και σφίξτε τις ρυθμιστικές βίδες ή τα κολάρα ασφάλισης. Η εσωτερική γεωμετρία του συνδέσμου κάνει τα υπόλοιπα.

Διάφορες φυσικές αρχές εξηγούν γιατί οι Universal Couplings είναι τόσο επιεικής:

• Κινηματική άρθρωση:Ο σταυρός και τα κύπελλα ρουλεμάν επιτρέπουν στον κινητήριο ζυγό και τον κινούμενο ζυγό να κινούνται ανεξάρτητα γύρω από δύο ορθογώνιους άξονες. Αυτή η ελευθερία διπλού άξονα μετατρέπει άμεσα τα γωνιακά σφάλματα σε περιστροφική κίνηση αντί για κάμψη.
• Αντιστάθμιση ρουλεμάν βελόνας:Κάθε κορμός του Universal Coupling υποστηρίζεται από ένα πλήρες συμπλήρωμα κυλίνδρων βελόνας. Αυτοί οι κύλινδροι όχι μόνο μειώνουν την τριβή αλλά επιτρέπουν επίσης τη μικροσκοπική ακτινική κίνηση που απορροφά την υπολειπόμενη κακή ευθυγράμμιση πέρα ​​από την ονομαστική γωνία.
• Αξονική διαδρομή Spline:Πολλά σχέδια Universal Coupling ενσωματώνουν έναν τηλεσκοπικό άξονα spline που επιτρέπει αλλαγές αξονικού μήκους έως και 50 mm. Αυτή η δυνατότητα αντισταθμίζει τη θερμική διαστολή ή τα ελαφρά σφάλματα θέσης στερέωσης χωρίς να απαιτεί ροδέλα.
• Συγχωρητική γεωμετρία ζυγού:Τα παράθυρα στους ζυγούς είναι κατεργασμένα με ελαφρά ανοίγματα που εμποδίζουν το δέσιμο ακόμα και όταν η γωνία αλλάζει δυναμικά κατά τη λειτουργία. Η ανάλυση πεπερασμένων στοιχείων του εργοστασίου μας δείχνει ότι αυτό το διάκενο μειώνει την επαφή των άκρων κορυφής κατά 70% σε σύγκριση με φθηνότερους χυτούς συνδέσμους.

Από πρακτική άποψη εγκατάστασης, η εξάλειψη της ευθυγράμμισης ακριβείας μεταφράζεται άμεσα σε εξοικονόμηση εργασίας. Μια τυπική ευθυγράμμιση αντλίας και κινητήρα χρησιμοποιώντας άκαμπτους συνδέσμους μπορεί να χρειαστεί από έναν έμπειρο τεχνικό 2 έως 3 ώρες. Χρησιμοποιώντας ένα Universal Coupling της Raydafon, η ίδια εγκατάσταση μπορεί να ολοκληρωθεί σε 45 λεπτά. Επιπλέον, η ανοχή για ανακρίβειες θεμελίωσης σημαίνει ότι οι υπάρχουσες οπές στερέωσης ή οι ελαφρώς στρεβλωμένες πλάκες βάσης δεν απαιτούν εκ νέου επεξεργασία. Για φορητούς εξοπλισμούς όπως γεωργικούς ψεκαστήρες ή οχήματα κατασκευών, όπου τα πλαίσια λυγίζουν κατά τη λειτουργία, η Universal Coupling είναι η μόνη πρακτική λύση, επειδή οι άκαμπτοι σύνδεσμοι θα σπάσουν μέσα σε λίγες ώρες. Συνοπτικά, ο ενσωματωμένος σύνδεσμος γενικής χρήσης εξαλείφει την ανάγκη για εργαλεία ευθυγράμμισης με λέιζερ, μειώνει τις απαιτήσεις δεξιοτήτων και επιταχύνει την ολοκλήρωση του έργου. Το εργοστάσιό μας προσφέρει μια δωρεάν λίστα ελέγχου ευθυγράμμισης που καθοδηγεί τους χρήστες μέσω της απλής οπτικής μεθόδου ευθυγράμμισης που είναι κατάλληλη για οποιαδήποτε εγκατάσταση Universal Coupling.

Πώς μειώνουν τον χρόνο εγκατάστασης τα χαρακτηριστικά σχεδιασμού του γενικού συνδέσμου μας;

Στη Raydafon, έχουμε δημιουργήσει συγκεκριμένα χαρακτηριστικά στις σειρές προϊόντων μας Universal Coupling που αντιμετωπίζουν άμεσα τα σημεία πόνου στην εγκατάσταση. Σε αντίθεση με τους γενικούς συνδέσμους που απαιτούν ειδικούς εξολκείς, θέρμανση ή σύνθετες ακολουθίες ροπής μπουλονιών, τα σχέδιά μας δίνουν προτεραιότητα στη γρήγορη τοποθέτηση και το ασφαλές κλείδωμα. Παρακάτω παρουσιάζονται αναλυτικά οι πέντε κορυφαίες καινοτομίες σχεδιασμού που μειώνουν τον χρόνο εγκατάστασης κατά περισσότερο από 50% με βάση τα σχόλια των πελατών μας στον γεωργικό και βιομηχανικό τομέα.

• Σύστημα σφιγκτήρα διαίρεσης ζυγού:Ο Universal Coupling μας διαθέτει χωριστό ζυγό με δύο μπουλόνια σφιγκτήρα βαρέως τύπου. Αντί να παλεύει με μια προσαρμογή παρεμβολής ή τις βίδες που βλάπτουν τους άξονες, ο τεχνικός απλώς ολισθαίνει το ζυγό στον άξονα, ευθυγραμμίζει το κλειδί (εάν υπάρχει) και στρέψει τα δύο μπουλόνια σε μια καθορισμένη τιμή. Αυτή η μέθοδος σύσφιξης δημιουργεί μια σύνδεση μηδενικής αντίδρασης και μπορεί να εγκατασταθεί ή να αφαιρεθεί σε λιγότερο από δύο λεπτά.
• Χρωματική κωδικοποιημένη σήμανση στοιχείων:Κάθε εξάρτημα Universal Coupling από το εργοστάσιό μας επισημαίνεται με λέιζερ με βέλη προσανατολισμού συναρμολόγησης. Αυτό αποτρέπει το κοινό λάθος της συναρμολόγησης των ζυγών κατά 90 μοίρες εκτός φάσης, το οποίο θα προκαλούσε δόνηση. Τα βέλη καθοδηγούν ακόμη και τους πρώτους χρήστες να διορθώσουν τη στοίχιση σε δευτερόλεπτα.
• Προλιπαινόμενα και σφραγισμένα ρουλεμάν:Οι παραδοσιακοί γενικοί σύνδεσμοι απαιτούν χειροκίνητη λίπανση πριν από την εγκατάσταση, χρησιμοποιώντας συχνά ένα ακροφύσιο βελόνας για να πιέσετε γράσο σε κάθε κύπελλο. Ο Universal Coupling μας διατίθεται προ-συσκευασμένος με γράσο συμπλέγματος λιθίου υψηλής θερμοκρασίας και σφραγισμένος με τσιμούχα λαβύρινθου τριών χειλιών. Ο εγκαταστάτης μπορεί να τοποθετήσει τον σύνδεσμο αμέσως χωρίς κανένα βήμα λίπανσης, εξοικονομώντας 15 έως 20 λεπτά ανά ζεύξη.
• Γρήγορη δέσμευση spline σύνδεσης:Το τηλεσκοπικό τμήμα του Universal Coupling χρησιμοποιεί ένα προφίλ στεφάνης spline που αυτοευθυγραμμίζεται κατά τη διάρκεια της εμπλοκής. Ακόμα κι αν οι δύο άξονες είναι ελαφρώς εσφαλμένα ευθυγραμμισμένοι, τα δόντια της σπονδυλικής στήλης θα βρουν τις αυλακώσεις τους χωρίς εμπλοκή. Αυτή η δυνατότητα είναι ιδιαίτερα χρήσιμη κατά την εγκατάσταση μονάδων δίσκου σε περιορισμένους χώρους όπου η οπτική ευθυγράμμιση είναι δύσκολη.
• Ενσωματωμένες ακίδες ασφαλείας:Για εναέριες ή κάθετες εγκαταστάσεις, το εργοστάσιό μας προσθέτει πείρους ασφάλισης με ελατήριο που συγκρατούν προσωρινά τον Universal Coupling στη θέση του ενώ ο μηχανικός στερεώνει τα μπουλόνια του σφιγκτήρα. Αυτό το χαρακτηριστικό hands free αποτρέπει την ολίσθηση του συνδέσμου από τον άξονα κατά την εγκατάσταση, μειώνοντας τον χρόνο συναρμολόγησης και βελτιώνοντας την ασφάλεια.

Για να ποσοτικοποιήσουμε την εξοικονόμηση χρόνου, πραγματοποιήσαμε μια δοκιμή εγκατάστασης δίπλα-δίπλα με πέντε μηχανικούς. Η εγκατάσταση ενός τυπικού συνδέσμου γενικής χρήσης ενός ανταγωνιστή χρειάστηκε κατά μέσο όρο 34 λεπτά, συμπεριλαμβανομένης της λίπανσης, της σήμανσης ευθυγράμμισης και του μπουλονιού. Η εγκατάσταση του Universal Coupling χρειάστηκε κατά μέσο όρο 14 λεπτά. Αυτή η εξοικονόμηση 20 λεπτών ανά ζεύξη μεταφράζεται σε σημαντικά κέρδη παραγωγικότητας για τη συντήρηση του στόλου ή τις γραμμές συναρμολόγησης. Επιπλέον, το εργοστάσιό μας παρέχει έναν κωδικό QR σε κάθε κουτί Universal Coupling που συνδέεται με έναν τρισδιάστατο κινούμενο οδηγό εγκατάστασης. Αυτό εξαλείφει την ανάγκη αναζήτησης εγχειριδίων χαρτιού ή εικασίας τιμών ροπής. Ο οδηγός δείχνει ακριβώς πώς να τοποθετήσετε τα μπουλόνια του σφιγκτήρα και να ελέγξετε για σωστή γωνιακή φάση. Για μεγάλα έργα που περιλαμβάνουν δεκάδες συνδέσμους, ο σχεδιασμός ταχείας εγκατάστασης μπορεί να μειώσει τις συνολικές ώρες εργασίας κατά δύο φορές. Επιπλέον, ο Universal Coupling χρησιμοποιεί τυπικά μετρικά ή αυτοκρατορικά εξάγωνα μπουλόνια, επομένως δεν απαιτούνται ειδικά εργαλεία. Πιστεύουμε ότι η απλή εγκατάσταση δεν είναι πολυτέλεια αλλά αναγκαιότητα για την ελαχιστοποίηση του χρόνου διακοπής λειτουργίας. Η Raydafon Technology Group Co.,Limited στέκεται πίσω από κάθε ζεύξη με γραμμή υποστήριξης εγκατάστασης 30 ημερών.

Ποιες τεχνικές παράμετροι καθορίζουν έναν εύκολο στην ευθυγράμμιση καθολική ζεύξη;

Ενώ όλοι οι Universal Couplings προσφέρουν κάποια χωρητικότητα κακής ευθυγράμμισης, δεν δημιουργούνται όλοι ίσοι. Η ευκολία εγκατάστασης και ευθυγράμμισης εξαρτάται άμεσα από συγκεκριμένες τεχνικές παραμέτρους που πρέπει να αξιολογήσουν οι μηχανικοί πριν από την αγορά. Με βάση τα πρωτόκολλα δοκιμών του εργοστασίου μας, οι ακόλουθες παράμετροι έχουν τον μεγαλύτερο αντίκτυπο στην απλοποίηση της διαδικασίας ευθυγράμμισης. Παρέχουμε επίσης έναν πίνακα αναφοράς με τις πιο δημοφιλείς σειρές μας για να σας βοηθήσουμε να επιλέξετε τον σωστό Universal Coupling για το μηχάνημά σας.

• Μέγιστη στατική γωνιακή εσφαλμένη ευθυγράμμιση (μοίρες):Αυτή είναι η μέγιστη γωνία μεταξύ των αξόνων του άξονα που μπορεί να φιλοξενήσει ο σύνδεσμος χωρίς δέσιμο. Για εύκολη ευθυγράμμιση, αναζητήστε έναν Universal Coupling που επιτρέπει τουλάχιστον 5 μοίρες. Η σειρά βαρέως τύπου μας επιτρέπει έως και 30 μοίρες.
• Χωρητικότητα παράλληλης μετατόπισης (mm):Η ικανότητα χειρισμού παράλληλης εσφαλμένης ευθυγράμμισης (μετατόπιση αλλά παράλληλοι άξονες) είναι κρίσιμη κατά την τοποθέτηση προ-διάτρητου εξοπλισμού. Μια τιμή 2 mm ή μεγαλύτερη απλοποιεί σημαντικά την εγκατάσταση.
• Αξονική διαδρομή (mm):Οι τηλεσκοπικές σφήνες επιτρέπουν ρυθμίσεις μήκους χωρίς άξονες κοπής. Ο Universal Coupling μας προσφέρει αξονική διαδρομή έως και 60 mm, αντιμετωπίζοντας σφάλματα τοποθέτησης χωρίς επανεπεξεργασία.
• Σχέδιο κύκλου μπουλονιών και σφιγκτήρα:Οι σύνδεσμοι με πλήμνες διαιρεμένου σφιγκτήρα ευθυγραμμίζονται πολύ πιο εύκολα από αυτούς που απαιτούν εφαρμογή εξολκέα ή θερμική συρρίκνωση. Επαληθεύστε το εύρος σύσφιξης για να βεβαιωθείτε ότι ταιριάζει με την ανοχή του άξονα σας (+0.000 έως -0.002 ίντσες).
• Βαθμός βάρους και ισορροπίας:Οι ελαφρύτεροι σύνδεσμοι με χαμηλή αδράνεια χειρίζονται ευκολότερα κατά την εγκατάσταση. Ο Universal Coupling μας χρησιμοποιεί υψηλής αντοχής αλουμίνιο μπρούντζο ή κράμα χάλυβα με βελτιστοποιημένα σχέδια ιστού για μείωση του βάρους κατά 15% χωρίς να θυσιάζεται η ικανότητα ροπής.

Ο παρακάτω πίνακας περιγράφει λεπτομερώς τις παραμέτρους που σχετίζονται με την ευθυγράμμιση για τέσσερις σειρές Universal Coupling που κατασκευάζονται απόRaydafon Technology Group Co., Limited. Όλες οι τιμές βασίζονται στο ISO 14691 και στην εσωτερική μας επικύρωση.

*Ο χρόνος εγκατάστασης μετρήθηκε για εγκατάσταση κινητήρα 50HP για αντλία από εκπαιδευμένο τεχνικό, συμπεριλαμβανομένης της τοποθέτησης του συνδέσμου και της ροπής στρέψης μπουλονιού, αλλά εξαιρουμένης της εγκατάστασης προφυλακτήρα.

Η επιλογή των σωστών παραμέτρων δεν έχει να κάνει μόνο με την ευκολία. επηρεάζει άμεσα τη μακροπρόθεσμη αξιοπιστία. Ένας σύνδεσμος γενικής χρήσης με ανεπαρκή ικανότητα λανθασμένης ευθυγράμμισης θα εξακολουθεί να είναι δύσκολο να ευθυγραμμιστεί και μπορεί να προκαλέσει πρόωρη αστοχία του ρουλεμάν. Το εργοστάσιό μας συνιστά για εγκαταστάσεις νέων μηχανημάτων, να επιλέξετε έναν σύνδεσμο με τουλάχιστον διπλάσια από την αναμενόμενη κακή ευθυγράμμιση. Για παράδειγμα, εάν οι ανοχές στερέωσης υποδεικνύουν μέγιστη γωνία 2 μοιρών, επιλέξτε έναν Universal Coupling με ονομαστική τιμή 4 μοιρών ή περισσότερο. Αυτό το περιθώριο σφάλματος διασφαλίζει ότι ακόμη και μετά την καθίζηση θεμελίωσης ή τη θερμική διαστολή, ο σύνδεσμος θα λειτουργεί ομαλά. Η Raydafon Technology Group Co., Limited παρέχει δωρεάν τεχνική συμβουλή για να ταιριάζει με το σωστό σύνολο παραμέτρων στη συγκεκριμένη διάταξη του μηχανήματος σας. Εστιάζοντας σε αυτές τις μετρήσιμες προδιαγραφές, διασφαλίζετε ότι ο Universal Coupling απλοποιεί την εγκατάσταση για όλη τη διάρκεια ζωής του εξοπλισμού, όχι μόνο την πρώτη μέρα.

Πώς μπορεί να αντιμετωπιστεί η αξονική και η γωνιακή κακή ευθυγράμμιση χωρίς ειδικά εργαλεία;

Μία από τις πιο εκφοβιστικές πτυχές της εγκατάστασης μηχανημάτων είναι η αντιληπτή ανάγκη για ακριβά συστήματα ευθυγράμμισης λέιζερ ή ρυθμίσεις ενδείξεων καντράν. Ωστόσο, όταν χρησιμοποιείτε έναν Universal Coupling με σωστό μέγεθος, απλές μέθοδοι οπτικού μετρητή και αισθητήρα αρκούν για να επιτύχετε μεγάλη διάρκεια ζωής. Το εργοστάσιό μας έχει αναπτύξει μια διαδικασία ευθυγράμμισης τριών βημάτων χωρίς ειδικά εργαλεία που έχει χρησιμοποιηθεί με επιτυχία από χιλιάδες ομάδες συντήρησης παγκοσμίως. Δείτε πώς μπορείτε να διαχειριστείτε τόσο την αξονική όσο και τη γωνιακή κακή ευθυγράμμιση χρησιμοποιώντας μόνο μια ευθεία άκρη, ένα σετ μετρητών αισθητήρων και μια κοινή μεζούρα.

• Βήμα 1 – Σκληρή παράλληλη ευθυγράμμιση με χρήση ευθύγραμμου άκρου:Τοποθετήστε μια κατεργασμένη ευθεία άκρη (ή έναν άκαμπτο μεταλλικό χάρακα) στις δύο πλήμνες ζεύξης στο επάνω, κάτω μέρος και στα πλάγια. Προσαρμόστε τη θέση του εξοπλισμού έως ότου η ευθεία άκρη να έρθει σε επαφή και με τους δύο κόμβους ομοιόμορφα. Για έναν γενικό σύνδεσμο, είναι αποδεκτή μια διακύμανση του διακένου μικρότερη από 1 mm κατά μήκος του πλήμνης. Αυτή η πρόχειρη ευθυγράμμιση διαρκεί λιγότερο από 5 λεπτά.
• Βήμα 2 – Έλεγχος γωνιακής ευθυγράμμισης με μετρητές αισθητήρα:Εισαγάγετε ένα μετρητή αισθητήρα μεταξύ των επιφανειών ζεύξης σε τέσσερα τεταρτημόρια (0, 90, 180, 270 μοίρες). Η μέγιστη διαφορά στο διάκενο δεν πρέπει να υπερβαίνει τα 0,5 mm ανά 100 mm διαμέτρου ζεύξης. Επειδή ένας Universal Coupling δέχεται γωνιακά σφάλματα, αυτό δεν αποτελεί κρίσιμη ανοχή. είναι απλώς για να αποτραπεί η υπερβολική κάμψη των αξόνων.
• Βήμα 3 – Αξονική τοποθέτηση:Για τηλεσκοπικά μοντέλα Universal Coupling, επεκτείνετε το τμήμα spline έτσι ώστε ο σύνδεσμος να είναι κεντραρισμένος στο εύρος διαδρομής του. Μετρήστε την απόσταση μεταξύ των άκρων των αξόνων και βεβαιωθείτε ότι παραμένουν τουλάχιστον 15 mm εμπλοκής της ράχης στη μέγιστη κίνηση του εξοπλισμού. Δεν χρειάζονται ειδικά εργαλεία. αρκεί μια απλή μεζούρα.

Αφού ολοκληρώσετε αυτά τα τρία βήματα, σφίξτε τα μπουλόνια του σφιγκτήρα ή τις βίδες στερέωσης σύμφωνα με την προδιαγραφή ροπής που παρέχεται με τον Universal Coupling σας. Στη συνέχεια, περιστρέψτε τη διάταξη με το χέρι για να αισθανθείτε τυχόν δέσιμο. Εάν η περιστροφή είναι ομαλή, η εγκατάσταση έχει ολοκληρωθεί. Αντίθετα, με μια άκαμπτη σύζευξη, η ίδια γρήγορη μέθοδος πιθανότατα θα είχε ως αποτέλεσμα κραδασμούς και πρόωρη αστοχία. Το εργοστάσιό μας έχει εκπαιδεύσει συνεργεία επιτόπιας εξυπηρέτησης να χρησιμοποιούν αυτήν την προσέγγιση χωρίς εργαλεία για πάνω από μια δεκαετία και τα σχόλια είναι συνεπή: ένας Universal Coupling μετατρέπει την ευθυγράμμιση από επιστήμη σε απλή ρουτίνα.

Τι γίνεται όμως με τη δυναμική κακή ευθυγράμμιση κατά τη λειτουργία; Τα μηχανήματα συχνά μετατοπίζονται στις βάσεις τους λόγω αντίδρασης ροπής ή θερμικής διαστολής. Ένας άκαμπτος σύνδεσμος θα μεταδώσει αυτές τις δυνάμεις στα ρουλεμάν, ενώ ένας Universal Coupling απλώς κάμπτεται. Επομένως, μετά την αρχική εγκατάσταση, συνιστώνται περιοδικοί έλεγχοι, αλλά είναι πολύ λιγότερο κρίσιμοι. Συνιστούμε να επιθεωρείτε τον Universal Coupling κάθε 500 ώρες λειτουργίας για σημάδια διαρροής γράσου ή ασυνήθιστη φθορά. Εάν εντοπιστεί κάποια μικρή κακή ευθυγράμμιση, τα μπουλόνια του σφιγκτήρα μπορούν να χαλαρώσουν, ο εξοπλισμός να ωθηθεί και ο σύνδεσμος να ξανασφίξει σε λιγότερο από 30 λεπτά. Αυτή η απλότητα μειώνει το εμπόδιο στη σωστή συντήρηση. Η Raydafon Technology Group Co., Limited προσφέρει μια πλαστικοποιημένη κάρτα ευθυγράμμισης που χωράει στην εργαλειοθήκη σας, συνοψίζοντας τη μέθοδο των τριών βημάτων. Εξαλείφοντας την ανάγκη για λέιζερ και δείκτες καντράν, ο Universal Coupling μας δίνει τη δυνατότητα σε κάθε μηχανικό να επιτύχει αποτελέσματα ευθυγράμμισης επαγγελματικής ποιότητας με την πρώτη προσπάθεια.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Μπορεί ένας Universal Coupling να αντισταθμίσει τόσο την παράλληλη μετατόπιση όσο και τη γωνιακή κακή ευθυγράμμιση ταυτόχρονα;

Απάντηση: Ναι, ένας Universal Coupling μπορεί να φιλοξενήσει ταυτόχρονα παράλληλη μετατόπιση και γωνιακή κακή ευθυγράμμιση επειδή το συγκρότημα σταυρού και ρουλεμάν του παρέχει δύο ανεξάρτητους άξονες περιστροφής. Όταν οι κινητήριοι και κινούμενοι άξονες έχουν παράλληλη μετατόπιση, η ζεύξη δημιουργεί μια μικρή γωνιακή απόκλιση σε κάθε ζυγό. Αυτό το συνδυασμένο αποτέλεσμα περιορίζεται από τη μέγιστη γωνία εργασίας της άρθρωσης. Για παράδειγμα, η σειρά Universal Coupling επιτρέπει παράλληλη μετατόπιση έως και 4 mm και γωνιακή απόκλιση 8 μοιρών ταυτόχρονα χωρίς απώλεια ροπής. Ωστόσο, εάν η μετατόπιση είναι πολύ μεγάλη, η ενεργός γωνία μπορεί να υπερβεί την βαθμολογία της ζεύξης. Το εργοστάσιό μας παρέχει έναν ηλεκτρονικό υπολογιστή μη ευθυγράμμισης για να σας βοηθήσει να επαληθεύσετε τα συνδυασμένα όρια.

Ερώτηση 2: Πώς απλοποιεί την αξονική εγκατάσταση όταν οι αποστάσεις του άξονα είναι αβέβαιες;

Απάντηση: Οι σπονδυλωτοί τηλεσκοπικοί σύνδεσμοι γενικής χρήσης έχουν ένα αρσενικό και θηλυκό νάρθητο τμήμα που ολισθαίνει αξονικά. Κατά την εγκατάσταση, εάν η απόσταση μεταξύ των άκρων του άξονα δεν είναι επακριβώς γνωστή (π.χ. μετά την αντικατάσταση του κινητήρα), ο τεχνικός απλώς επεκτείνει ή συμπιέζει τη σύζευξη για να ταιριάζει στο διάκενο. Το spline μεταδίδει τη ροπή ενώ επιτρέπει την ελεύθερη αξονική κίνηση, εξαλείφοντας την ανάγκη κοπής αξόνων ή προσθήκης διαχωριστικών. Ο σχεδιασμός Universal Coupling του εργοστασίου μας διαθέτει νήμα με επίστρωση νάιλον που αποτρέπει τη διάβρωση και εξασφαλίζει ομαλή ολίσθηση ακόμα και μετά από μεγάλες περιόδους χωρίς κίνηση. Αυτό το χαρακτηριστικό είναι ιδιαίτερα πολύτιμο στον γεωργικό εξοπλισμό όπου πραγματοποιούνται συχνά αλλαγές στην εφαρμογή.

Ερώτηση 3: Η χρήση ενός Universal Coupling εξαλείφει την ανάγκη για εύκαμπτες βάσεις ή ελαστικά στοιχεία σε ένα σύστημα μετάδοσης κίνησης;

Απάντηση: Ενώ ένας Universal Coupling χειρίζεται εξαιρετικά καλά την κακή ευθυγράμμιση, δεν παρέχει στρεπτική απόσβεση κραδασμών όπως ένας σύνδεσμος από καουτσούκ ή πολυουρεθάνη. Για εφαρμογές με σημαντικούς παλμούς στρέψης (π.χ. μονοκύλινδροι κινητήρες ή παλινδρομικοί συμπιεστές), συνιστούμε να συνδυάσετε έναν Universal Coupling με ξεχωριστό αποσβεστήρα κραδασμών. Ωστόσο, για τις περισσότερες εφαρμογές ηλεκτρικού κινητήρα για αντλία ή κιβώτιο ταχυτήτων, τα μεταλλικά βελονοειδή ρουλεμάν του Universal Coupling κάνουν καλή δουλειά στη μετάδοση καθαρής ροπής χωρίς να εισάγουν οπισθοδρομήσεις. Το εργοστάσιό μας προσφέρει μια έκδοση σύνθετου δίσκου του Universal Coupling που παρέχει περιορισμένη στρεπτική συμμόρφωση. Συμβουλευτείτε την ομάδα μηχανικών μας για μια πλήρη ανάλυση του συστήματος μετάδοσης κίνησης.

Ερώτηση 4: Ποια είναι η μέγιστη συνιστώμενη γωνία εγκατάστασης για έναν Universal Coupling για να εξασφαλίσει μεγάλη διάρκεια ζωής ρουλεμάν;

Απάντηση: Για να επιτύχετε τη σχεδιαστική διάρκεια ζωής των 10.000 ωρών λειτουργίας, συνιστούμε να διατηρείτε τη γωνία συνεχούς λειτουργίας κάτω από 15 μοίρες για απλούς συνδέσμους γενικής χρήσης και κάτω από 25 μοίρες για τύπους διπλού καρτανίου (CV). Οι γωνίες εγκατάστασης πάνω από αυτές τις τιμές θα εξακολουθούν να λειτουργούν, αλλά ενδέχεται να μειώσουν αναλογικά τη διάρκεια ζωής του ρουλεμάν. Για παράδειγμα, η λειτουργία στις 20 μοίρες σε έναν απλό Universal Coupling μπορεί να μειώσει τη διάρκεια ζωής του ρουλεμάν σε 4.000 ώρες. Το εργοστάσιό μας περιλαμβάνει ένα διάγραμμα συντελεστών προσαρμογής ζωής με κάθε αποστολή Universal Coupling. Κατά την εγκατάσταση, στοχεύετε πάντα στη μικρότερη δυνατή γωνία, αλλά μην ανησυχείτε για την επίτευξη μηδενικής γωνίας – αυτή είναι η ομορφιά του καθολικού συνδέσμου.

Ερώτηση 5: Πώς μπορώ να γνωρίζω εάν η εγκατάσταση του Universal Coupling είναι πολύ κακή ευθυγράμμιση ακόμη και για την χωρητικότητα του συνδέσμου;

Απάντηση: Υπάρχουν τρία ενδεικτικά σημάδια υπερβολικής κακής ευθυγράμμισης κατά την εγκατάσταση: πρώτον, δεν μπορείτε να σύρετε τον Universal Coupling πλήρως και στους δύο άξονες χωρίς να πιέσετε. Δεύτερον, όταν περιστρέφετε το συγκρότημα με το χέρι, αισθάνεστε ένα ευδιάκριτο σφιχτό σημείο μία φορά ανά περιστροφή. Τρίτον, τα μπουλόνια του σφιγκτήρα φαίνεται να δυσκολεύονται να κρατήσουν την ευθυγράμμιση. Εάν παρατηρήσετε κάποιο από αυτά, επαναμετρήστε τη γωνιακή και μετατόπιση κακής ευθυγράμμισης χρησιμοποιώντας μια ευθεία άκρη και μοιρογνωμόνιο. Εάν οι τιμές υπερβαίνουν τις αξιολογήσεις του πίνακα προϊόντων μας, πρέπει να επανατοποθετήσετε τον εξοπλισμό ή να χρησιμοποιήσετε μια μεγαλύτερης σειράς Universal Coupling. Η Raydafon Technology Group Co., Limited παρέχει δωρεάν τεχνική υποστήριξη για τη διάγνωση προβλημάτων εγκατάστασης μέσω επιθεώρησης φωτογραφιών ή βίντεο, διασφαλίζοντας ότι δεν θα μαντέψετε ποτέ την ευθυγράμμιση.

Συμπέρασμα: Απλοποιήστε την επόμενη εγκατάστασή σας με τον γενικό μας σύνδεσμο

Η εγκατάσταση και η ευθυγράμμιση μηχανημάτων δεν χρειάζεται πλέον να είναι χρονοβόρα, δαπανηρή ή απογοητευτική. Όπως έχουμε αναφέρει, ένας υψηλής ποιότητας Universal Coupling από την Raydafon Technology Group Co., Limited αντιμετωπίζει άμεσα τις βασικές προκλήσεις της κακής ευθυγράμμισης άξονα. Εξαλείφοντας την ανάγκη για εργαλεία λέιζερ ακριβείας, μειώνοντας το χρόνο εγκατάστασης περισσότερο από το μισό και παρέχοντας συγχωρητική αξονική και γωνιακή χωρητικότητα, ο Universal Coupling εξουσιοδοτεί την ομάδα συντήρησης να επιτύχει αξιόπιστη απόδοση συστήματος μετάδοσης κίνησης με την πρώτη κιόλας προσπάθεια. Είτε δημιουργείτε μια νέα γραμμή παραγωγής, είτε μετασκευάζετε μια αντλία άρδευσης είτε συντηρείτε έναν στόλο θεριζοαλωνιστικών μηχανών, οι αρχές της απλοποιημένης ευθυγράμμισης ισχύουν παγκοσμίως.

Είστε έτοιμοι να μεταμορφώσετε τη διαδικασία εγκατάστασης;Επικοινωνήστε σήμερα με την Raydafon Technology Group Co., Limitedγια μια δωρεάν διαβούλευση για το μέγεθος. Το εργοστάσιό μας μπορεί να αποστείλει τυπικά μοντέλα Universal Coupling εντός 24 ωρών, ενώ προσφέρουμε επίσης προσαρμοσμένα μήκη spline και επιστρώσεις ανθεκτικές στη διάβρωση για σκληρά περιβάλλοντα. Κάθε αγορά ζεύξης περιλαμβάνει τον γρήγορο οδηγό ευθυγράμμισης και την τεχνική υποστήριξη εφ' όρου ζωής. Μην αφήνετε περίπλοκες διαδικασίες ευθυγράμμισης να καθυστερούν τα έργα σας. Ζητήστε τώρα μια προσφορά ή ένα δείγμα μηχανικής και ζήστε τη διαφορά που κάνει η πραγματική απλοποίηση.
