Σταθερό υπό υψηλή πίεση
Το ταιριαστό σετ εμβόλου, ράβδου και στεγανοποίησης διατηρεί την πίεση σταθερή στα 7-14 MPa. Καμία διακύμανση υπό βαρύ φορτίο ή σε μεγάλες βάρδιες.

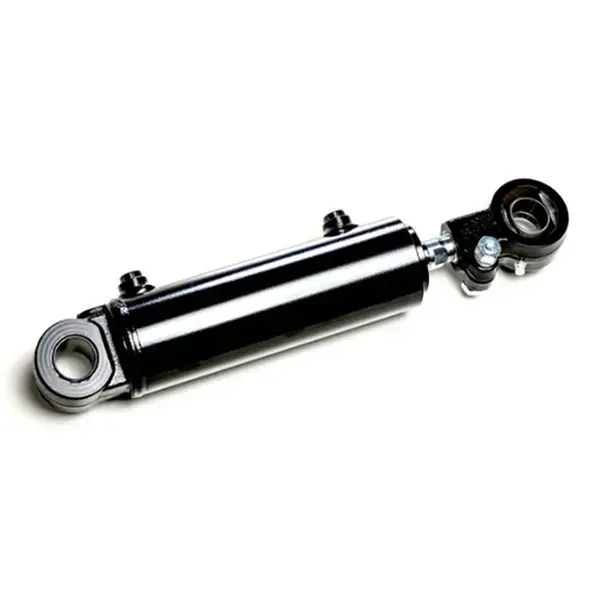

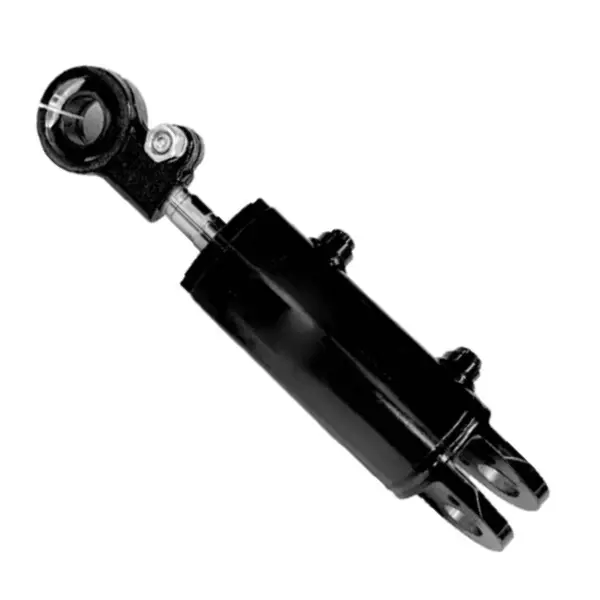

Ο κύλινδρος κλίσης περονοφόρου είναι το υδραυλικό εξάρτημα που ελέγχει την κλίση προς τα εμπρός και προς τα πίσω του ιστού και των περονών. Η Raydafon κατασκευάζει κυλίνδρους με κλίση για περονοφόρα ανυψωτικά 1,5-18 τόνων χρησιμοποιώντας χάλυβα υψηλής αντοχής και ταιριαστό σετ εμβόλου/ράβδου/στεγανοποίησης. Η πίεση εργασίας είναι σταθερή στα 7-14 MPa υπό φορτίο. Η στερέωση με βίδα και η σύνδεση δακτυλίου συγκράτησης επιτρέπουν την αντικατάσταση της τσιμούχας λαδιού σε λίγα λεπτά χωρίς να αφαιρέσετε τον ιστό. Κατάλληλο για φόρτωση αποθήκης, ανύψωση εργοστασίου και τζίρο λιμένων.
1,5-18 τόνοι
Ο κύλινδρος δεν συναρμολογείται από υλικό εμπορευμάτων. Το έμβολο, το σώμα του κυλίνδρου, η ράβδος εμβόλου και το σετ στεγανοποίησης ταιριάζουν ως σετ, παρόμοια με τον τρόπο που ένας έμπειρος τεχνικός φινιρίζει με το χέρι ένα ταιριαστό ζευγάρι. Γι' αυτό ο κύλινδρος λειτουργεί σταθερά υπό υψηλή πίεση για χρόνια χωρίς να χάνει την πίεση του αδένα.

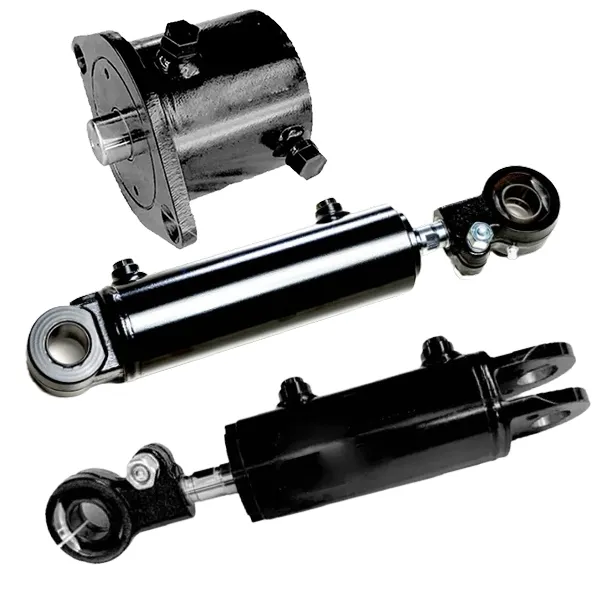

Οι διαφορετικοί τόνοι περονοφόρου ανυψωτικού οχήματος χρησιμοποιούν διαφορετικές εσωτερικές διαμέτρους και διαδρομές, επομένως το μοντέλο του κυλίνδρου με κλίση πρέπει να ταιριάζει με το φορτηγό. Η Raydafon διαθέτει και παράγει επτά τυπικά μοντέλα από QA20V500 έως A45M300 και μπορεί να παράγει ένα προσαρμοσμένο μοντέλο με σχέδιο πελάτη. Για φορτηγά που χρειάζονται τη λειτουργία κάθετης ανύψωσης, η Raydafon παράγει επίσης τοΚύλινδρος ανύψωσης περονοφόρου.

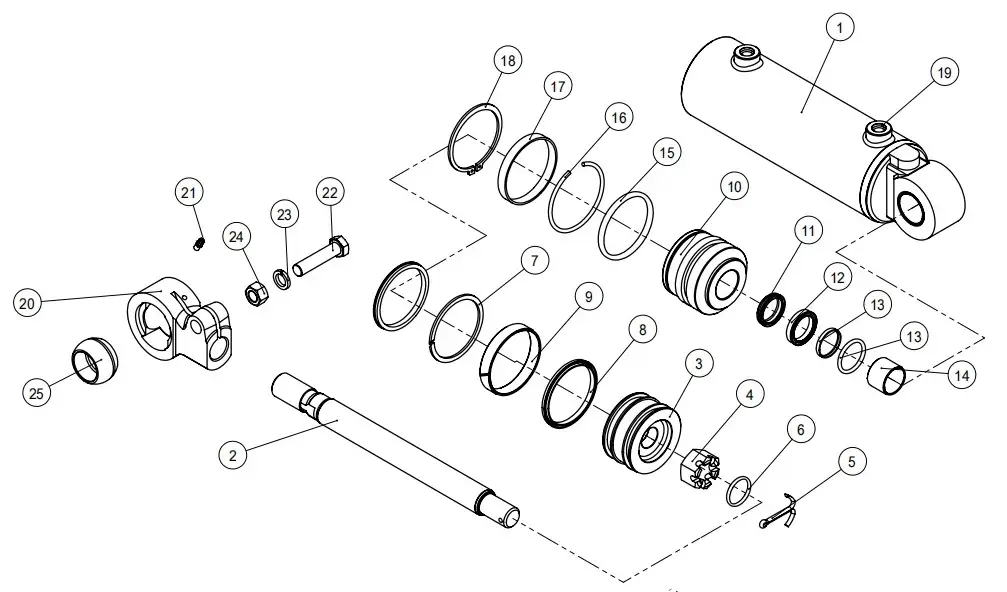

Τα μέρη αριθμούνται παρακάτω για να ταιριάζουν με τη διευρυμένη προβολή. Οι αριθμοί 1-25 αντιστοιχούν στο παραπάνω διάγραμμα.

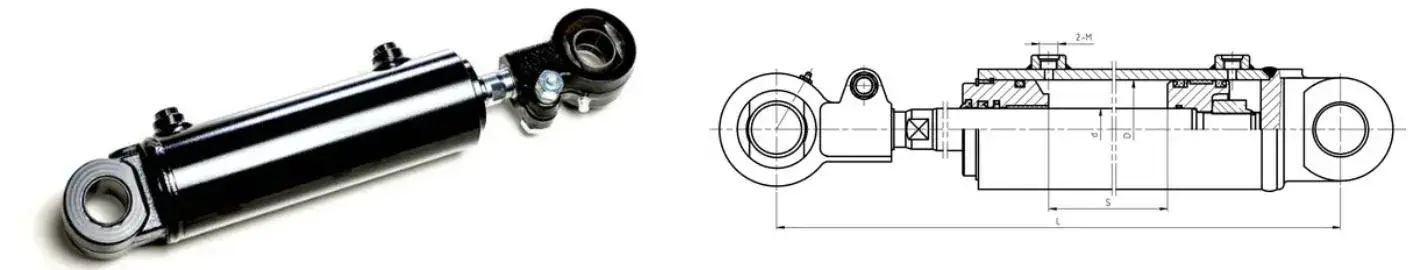

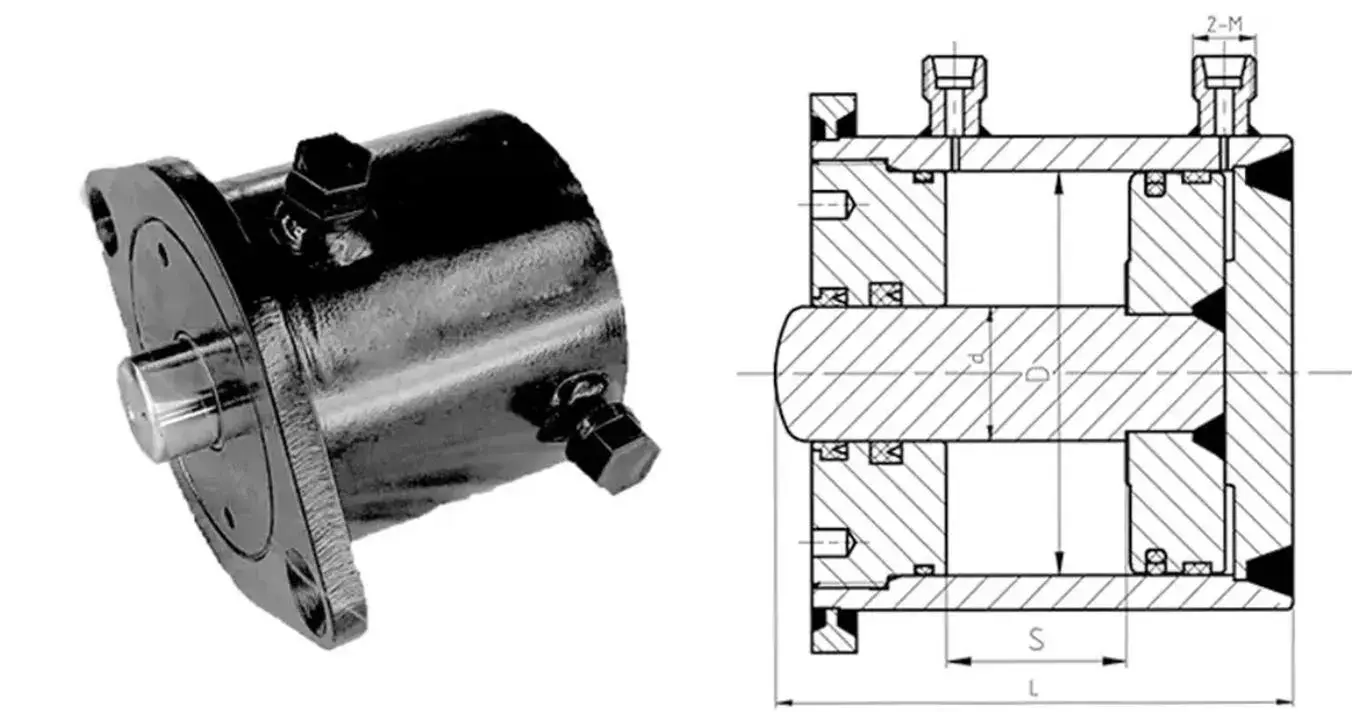

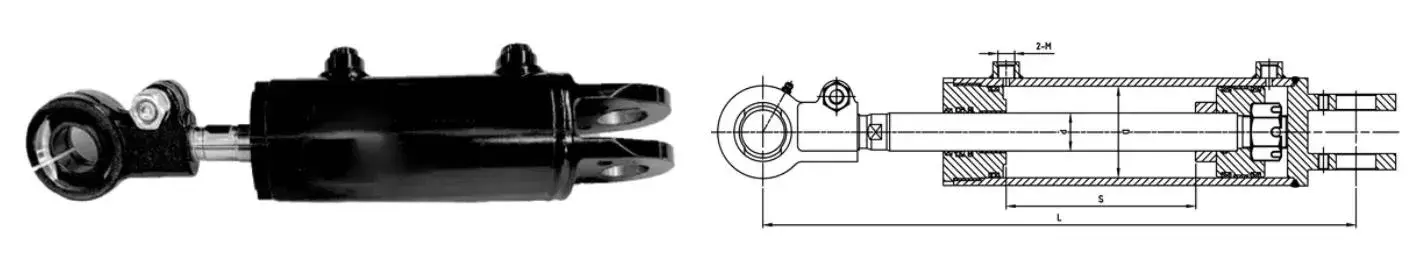

Επιλέξτε το μοντέλο που ταιριάζει με την χωρητικότητα του περονοφόρου ανυψωτικού σας και το σχέδιο τοποθέτησης ή στείλτε το σχέδιό σας OEM για μια προσαρμοσμένη κατασκευή. Όλα τα μοντέλα που αναφέρονται παρακάτω έχουν την ίδια αντίστοιχη αρχιτεκτονική εμβόλου/ράβδου/στεγανοποίησης.
Δεν μπορείτε να βρείτε το μοντέλο σας; Στείλτε τον αριθμό σχεδίου OEM ή ένα φυσικό δείγμα. Η Raydafon κάνει αντίστροφη μηχανική, παράγει ένα δείγμα και αναφέρει την παρτίδα στο ίδιο σχέδιο. Για την ευρύτερη γκάμα υδραυλικών κυλίνδρων περονοφόρου ανυψωτικού, βλΥδραυλικός κύλινδρος περονοφόρουκατηγορία.
Ο κύλινδρος κλίσης σπρώχνει το έμβολο με παλινδρομική κίνηση που οδηγεί τον ιστό να γέρνει προς τα εμπρός και προς τα πίσω. Το υδραυλικό λάδι εισέρχεται μέσω μιας από τις δύο θύρες στη βάση του κυλίνδρου. η ράβδος του εμβόλου εκτείνεται και σπρώχνει τον ιστό προς τα εμπρός ή ανασύρεται και τραβά τον ιστό προς τα πίσω. Διαφορετικό από άλλα υδραυλικά εξαρτήματα, αυτός ο κύλινδρος λειτουργεί ομαλά και προς τις δύο κατευθύνσεις, επειδή οι επιφάνειες της οπής και της ράβδου ταιριάζουν με το σετ στεγανοποίησης.
Σε βαρύ ή ακανόνιστο φορτίο, ο χειριστής χρησιμοποιεί τη λειτουργία κλίσης για να ισοπεδώσει το φορτίο πριν από την ανύψωση. Ο ακριβής έλεγχος γωνίας είναι αυτός που εμποδίζει τη μετατόπιση του φορτίου και διατηρεί το φορτηγό σταθερό. Η Raydafon δοκιμάζει τον κύλινδρο κλίσης υπό πίεση εργασίας 7-14 MPa για να επιβεβαιώσει ότι η απόκριση παραμένει ομαλή υπό πλήρες φορτίο.
Το ταιριαστό σετ εμβόλου, ράβδου και στεγανοποίησης διατηρεί την πίεση σταθερή στα 7-14 MPa. Καμία διακύμανση υπό βαρύ φορτίο ή σε μεγάλες βάρδιες.
Οι σφραγίδες είναι κατασκευασμένες από ανθεκτικό στη φθορά ένωση με χαμηλή διαρροή λαδιού και χαμηλή φθορά. Αξιόπιστο σε σκονισμένες αποθήκες ή υγρά περιβάλλοντα.
Η βίδα στερέωσης και η σύνδεση του δακτυλίου συγκράτησης επιτρέπουν την αντικατάσταση της τσιμούχας λαδιού σε λίγα λεπτά. Δεν χρειάζεται να αφαιρέσετε ολόκληρο τον ιστό από το φορτηγό.
Διάτρηση Φ60 έως Φ100, ράβδος Φ25 έως Φ40, διαδρομή 32 έως 193 mm. Καλύπτει τις περισσότερες εφαρμογές περονοφόρου ανυψωτικού 1,5-18 τόνων χωρίς προσαρμοσμένη παραγγελία εργαλείων.
Στείλτε μια μάρκα και μοντέλο περονοφόρου ή έναν αριθμό σχεδίου. Η Raydafon δημιουργεί αντίστροφη μηχανική, δειγματοληπτεί και αναφέρει μια προσαρμοσμένη παρτίδα στο ίδιο σχέδιο.

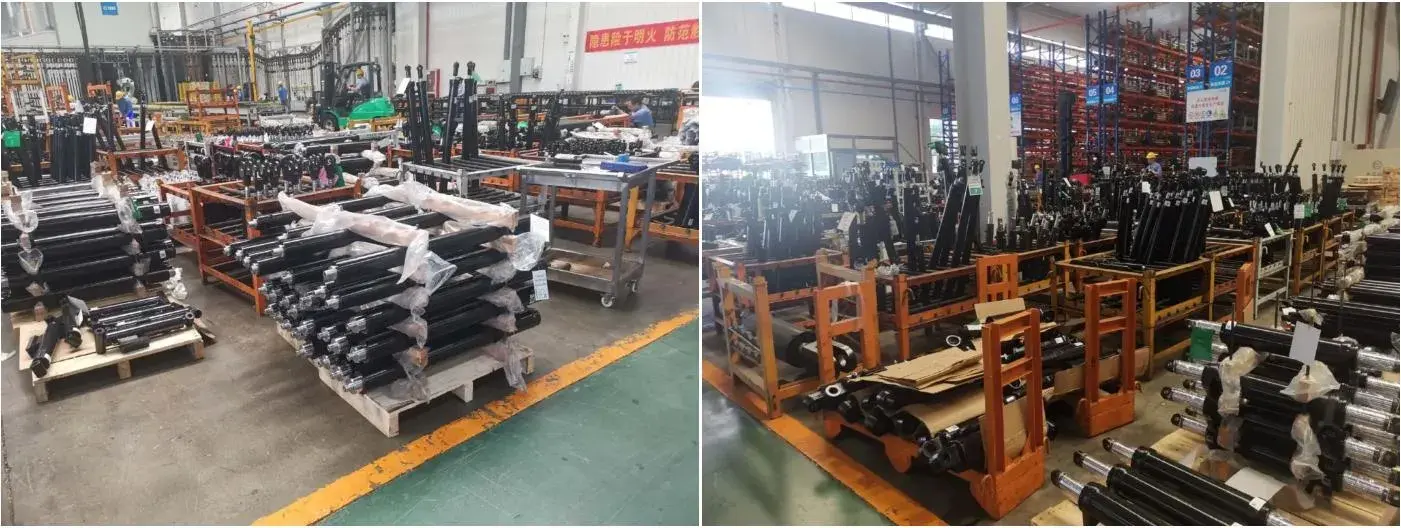

Παράγεται στο εργοστάσιο της Raydafon. Οι πελάτες συναλλάσσονται με τον κατασκευαστή, όχι με έναν έμπορο. Γρήγορη απόκριση μετά την πώληση και σταθερή ποιότητα παρτίδας.
Φόρτωση εμπορευματοκιβωτίων, παραλαβή παλετών και μεταφορά ραφιών όπου ο χειριστής πρέπει να ισοπεδώσει το φορτίο πριν το ανυψώσει. Ο ακριβής έλεγχος γωνίας αποτρέπει τη μετατόπιση του φορτίου.
Βαριά ή ακανόνιστα βιομηχανικά φορτία όπου το περονοφόρο ανυψωτικό πρέπει να γείρει τον ιστό προς τα εμπρός ή προς τα πίσω για να ισορροπήσει το φορτίο κατά τη διάρκεια του κύκλου ανύψωσης.
Περιβάλλοντα συνεχούς κύκλου βαρέως τύπου όπου ο ανακλινόμενος κύλινδρος λειτουργεί χιλιάδες κύκλους ανά βάρδια. Οι ταιριαστές στεγανοποιήσεις και η χαμηλή φθορά το κρατούν σε λειτουργία χωρίς διαρροές.
Αντιπρόσωποι περονοφόρων ανυψωτικών οχημάτων και προμηθευτές aftermarket που χρειάζονται έναν αξιόπιστο κύλινδρο ανάκλισης ισοδύναμου OEM για φορτηγά 1,5-18 τόνων. Διατίθεται απόθεμα αποθήκης και προσαρμοσμένη παραγωγή.
Αποστολή μάρκας και μοντέλου περονοφόρου ανυψωτικού, χωρητικότητας, απαιτούμενης οπής/ράβδου/εγκεφαλικού επεισοδίου, μέγεθος θύρας, ποσότητα και θύρα προορισμού.
Η Raydafon επιβεβαιώνει εάν ταιριάζει ένα τυπικό μοντέλο (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) ή εάν απαιτείται προσαρμοσμένη κατασκευή.
Για προσαρμοσμένες κατασκευές, η Raydafon αναμορφώνει το εξάρτημα OEM, παράγει ένα δείγμα και επιβεβαιώνει με τον αγοραστή τις διαστάσεις οπής, διαδρομής, απόστασης εγκατάστασης και θύρας.
Το σώμα κυλίνδρου από χάλυβα υψηλής αντοχής είναι ακονισμένο σε ανοχή. Η ράβδος εμβόλου είναι αλεσμένη και σκληρή επιχρωμιωμένη για αντοχή στη φθορά.
Το έμβολο, οι τσιμούχες, ο δακτύλιος οδηγός και ο συρματόσχος συναρμολογούνται. Ο κύλινδρος έχει δοκιμαστεί υπό πίεση για διαρροή και ομαλή διαδρομή σε ονομαστική πίεση.
Οι κύλινδροι είναι συσκευασμένοι σε ξύλινες θήκες με αντισκωριακό λάδι και προστατευτικά ακραία καπάκια. Αποστέλλεται δια θαλάσσης, αεροπορικώς ή express με λίστα συσκευασίας, τιμολόγιο και έκθεση επιθεώρησης.
Πιστοποιητικό υλικού σώματος κυλίνδρου και ράβδου, φύλλο δεδομένων ένωσης σφραγίδας που παρέχεται με κάθε αποστολή.
Κάθε κύλινδρος ελέγχεται υπό πίεση στην ονομαστική πίεση πριν από τη συσκευασία. Καταγράφονται διαρροές, ομαλότητα διαδρομής και τοποθέτηση θυρών.
Οι διαστάσεις οπής, ράβδου, διαδρομής, απόστασης εγκατάστασης και θύρας καταγράφονται σύμφωνα με τις παραγγελθείσες προδιαγραφές ή το σχέδιο του πελάτη.
Ξύλινη θήκη με αντισκωριακό λάδι και προστατευτικά καπάκια. Μεγάλες παρτίδες κυλίνδρων παλετοποιημένες και δεμένες για θαλάσσιες μεταφορές.
Πλήρης γκάμα υδραυλικών κυλίνδρων για κινητά μηχανήματα.
Κύλινδροι κλίσης, ανύψωσης και διεύθυνσης για υδραυλικά συστήματα περονοφόρου ανυψωτικού.

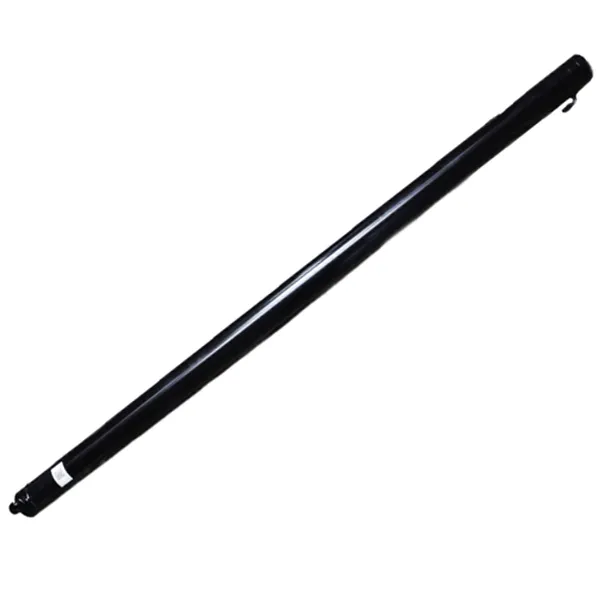

Κύλινδρος λειτουργίας κάθετης ανύψωσης για την ίδια σειρά περονοφόρων οχημάτων 1,5-18 τόνων.
Κύλινδρος κυκλώματος διεύθυνσης για περονοφόρα ανυψωτικά και κινητό εξοπλισμό.
Ψάχνετε για διαφορετικό κύλινδρο ή εξάρτημα μετάδοσης; Περιηγηθείτε στο πλήρεςΚατάλογος προϊόντων Raydafonγια υδραυλικούς κυλίνδρους, γρανάζια ακριβείας, κιβώτια ταχυτήτων και άξονες PTO.
Ένας κύλινδρος κλίσης περονοφόρου είναι ένας υδραυλικός κύλινδρος που ελέγχει την κλίση προς τα εμπρός και προς τα πίσω του ιστού και των περονών. Είναι ένα από τα βασικά στοιχεία του υδραυλικού συστήματος περονοφόρου ανυψωτικού, μαζί με τον κύλινδρο ανύψωσης και τον κύλινδρο διεύθυνσης. Όταν ο χειριστής μετακινεί τον μοχλό κλίσης, ο κύλινδρος εκτείνεται ή αποσύρεται, γεγονός που περιστρέφει τον ιστό γύρω από τον κάτω άξονα του και αλλάζει τη γωνία διχάλας.
Η Raydafon παράγει κυλίνδρους με κλίση περονοφόρων για περονοφόρα ανυψωτικά 1,5 έως 18 τόνους. Τα τυπικά μοντέλα καλύπτουν διαμέτρους οπών από Φ60 mm έως Φ100 mm, διαμέτρους ράβδου από Φ25 mm έως Φ40 mm και διαδρομές από 32 mm έως 193 mm. Η προσαρμοσμένη οπή και η διαδρομή είναι διαθέσιμα για μάρκες περονοφόρων ανυψωτικών οχημάτων OEM.
Ο κύλινδρος είναι βαθμολογημένος για πίεση εργασίας 7-14 MPa σε όλο το εύρος των τυπικών μοντέλων, με ικανότητα μέγιστης πίεσης δοκιμασμένη στα 18,1 MPa σε συγκεκριμένα μοντέλα όπως τα S16N450-600000-001Z και RTE35M300-600000-500.
Το περίβλημα του κυλίνδρου και η ράβδος εμβόλου είναι κατασκευασμένα από χάλυβα υψηλής αντοχής. Το σετ στεγανοποίησης περιλαμβάνει υαλοκαθαριστήρα σκόνης, δακτύλιο U, σφράγισμα ράβδου, στεγανοποιητικό οπής, δακτύλιο πλάτης, δακτύλιο Ο, δακτύλιο φθοράς και δακτύλιο dush. Οι στεγανοποιήσεις χρησιμοποιούν ανθεκτική στη φθορά ένωση, η οποία παρέχει χαμηλή διαρροή λαδιού και χαμηλή φθορά σε σκονισμένες αποθήκες ή υγρά περιβάλλοντα.
Ο κύλινδρος χρησιμοποιεί βιδωτή στερέωση και σύνδεση δακτυλίου συγκράτησης. Το προσωπικό συντήρησης μπορεί να αντικαταστήσει τη τσιμούχα λαδιού ή να αντιμετωπίσει προβλήματα στον κύλινδρο ξεβιδώνοντας τις βίδες και αφαιρώντας τον δακτύλιο συγκράτησης. Αυτό μπορεί να γίνει μέσα σε λίγα λεπτά χωρίς να αφαιρέσετε ολόκληρο τον ιστό από το περονοφόρο ανυψωτικό.
Ναί. Η Raydafon υποστηρίζει την παραγωγή OEM έναντι σχεδίου πελάτη ή υπάρχοντος δείγματος. Στείλτε τη μάρκα και το μοντέλο του περονοφόρου, τη διάμετρο οπής, τη διάμετρο ράβδου, τη διαδρομή, την απόσταση εγκατάστασης, το μέγεθος και την ποσότητα της θύρας και η Raydafon θα αναφέρει έναν προσαρμοσμένο κύλινδρο κλίσης.
Το MOQ είναι 50 μονάδες ανά μοντέλο. Ο μαζικός χρόνος παράδοσης είναι 25-35 ημέρες μετά την κατάθεση και την έγκριση της κλήρωσης, ανάλογα με την πολυπλοκότητα του μοντέλου και την ποσότητα παραγγελίας.
Στείλτε το μοντέλο και την χωρητικότητα του περονοφόρου ανυψωτικού σας, την απαιτούμενη διάμετρο οπής, τη διάμετρο ράβδου, τη διαδρομή, την απόσταση εγκατάστασης, το μέγεθος θύρας, την ποσότητα και τη θύρα προορισμού. Η Raydafon θα απαντήσει με προσφορά FOB Ningbo, χρόνο παράδοσης και λεπτομέρειες συσκευασίας.
Στείλτε το μοντέλο και την χωρητικότητα του περονοφόρου ανυψωτικού σας, την απαίτηση διάτρησης/διαδρομής, το μέγεθος της θύρας και την ποσότητα παραγγελίας. Η Raydafon θα επιβεβαιώσει το μοντέλο ή θα σχεδιάσει μια προσαρμοσμένη κατασκευή και, στη συνέχεια, θα προσφέρει μια προσφορά FOB Ningbo με τον χρόνο παράδοσης και τις λεπτομέρειες συσκευασίας.
