Κύλινδρος ανύψωσης περονοφόρου
  • Κύλινδρος ανύψωσης περονοφόρουΚύλινδρος ανύψωσης περονοφόρου
  • Κύλινδρος ανύψωσης περονοφόρουΚύλινδρος ανύψωσης περονοφόρου

Κύλινδρος ανύψωσης περονοφόρου

Ο κύλινδρος ανύψωσης περονοφόρου Raydafon είναι το κατακόρυφο εξάρτημα ανύψωσης που είναι εγκατεστημένο στον ιστό που ανυψώνει και κατεβάζει το φορέα περόνης. Κατασκευασμένο από χάλυβα υψηλής αντοχής με ταιριαστό έμβολο και βελτιστοποιημένη δομή δακτυλίου στεγανοποίησης. Τα τυπικά μοντέλα καλύπτουν οπή Φ56-60 mm, ράβδο Φ45 mm, διαδρομή 1500-1505 mm και πίεση εργασίας 17,5-18,1 MPa. Τα προηγμένα μοντέλα περιλαμβάνουν μια συσκευή αποθήκευσης που αποτρέπει τη σκληρή πρόσκρουση σε πλήρη διαδρομή, προστατεύοντας τόσο το φορτίο όσο και τη δομή του ιστού. Συμβατό με ηλεκτρικά και πετρελαιοκίνητα περονοφόρα ανυψωτικά. Πέντε στάνταρ μοντέλα από N30M300 έως A2A35M300, προσαρμοσμένη οπή και διαδρομή διαθέσιμα για OEM. MOQ 50 μονάδες, χρόνος παράδοσης 25-35 ημερών. Στείλτε μοντέλο περονοφόρου ανυψωτικού, απαίτηση διαδρομής και ποσότητα για προσφορά.
Raydafon · Κίνα Κατασκευαστής OEM

Προσαρμοσμένος κύλινδρος ανυψωτικού ανυψωτικού ανυψωτικού ανυψωτικού για ηλεκτρικά και πετρελαιοκίνητα περονοφόρα ανυψωτικά — 1500 mm διαδρομής, άμεση παροχή OEM

Ο κύλινδρος ανύψωσης περονοφόρου είναι ο κατακόρυφος υδραυλικός κύλινδρος που είναι εγκατεστημένος στον ιστό που ανυψώνει και κατεβάζει το φορέα περόνης. Η Raydafon το κατασκευάζει από χάλυβα υψηλής αντοχής με ταιριαστό έμβολο και βελτιστοποιημένη δομή δακτυλίου στεγανοποίησης που μειώνει τη διαρροή λαδιού και τη φθορά. Τα προηγμένα μοντέλα περιλαμβάνουν μια συσκευή buffer που αποτρέπει τη σκληρή πρόσκρουση σε πλήρη διαδρομή, προστατεύοντας το εύθραυστο φορτίο και μειώνοντας τη φθορά στον ιστό.

Συμβατό με Ηλεκτρικό & ντίζελ
Πίεση εργασίας 17,5-18,1 MPa
Διάτρηση ΦD Φ56 έως Φ60 χλστ
Ράβδος Φd Φ45 χλστ
Εγκεφαλικό Σ 1500-1505 χλστ
Βάρος μονάδας 32,6-50 κιλά
Κάθετη έναντι οριζόντιας

Κύλινδρος ανύψωσης εναντίον κυλίνδρου κλίσης — Τι κάνει στην πραγματικότητα ο κύλινδρος ανύψωσης

Κάθετος άξονας

Κύλινδρος ανύψωσης(αυτό το προϊόν)

  • ΚίνησηΚάθετα πάνω-κάτω
  • ΛειτουργίαΑνεβάζει και κατεβάζει το φορέα περόνης
  • Εύρος εγκεφαλικού επεισοδίου1500-1505 χλστ στάνταρ
  • ΒάσηΤοποθετείται μέσα στις ράγες του ιστού
  • Συσκευή bufferΔιατίθεται σε προηγμένα μοντέλα
Οριζόντιος άξονας

Ανακλινόμενος κύλινδρος

  • ΚίνησηΚλίση προς τα εμπρός και προς τα πίσω
  • ΛειτουργίαΑλλάζει γωνία ιστού και περόνης
  • Εύρος εγκεφαλικού επεισοδίου32-193 χλστ
  • ΒάσηΠροσαρμόζεται στον άξονα της βάσης του ιστού
  • Συσκευή bufferΔεν απαιτείται συνήθως
Προβολή κυλίνδρου κλίσης περονοφόρου →

Και οι δύο κύλινδροι λειτουργούν μαζί κατά τη διάρκεια ενός κύκλου ανύψωσης και τοποθέτησης: ο χειριστής γέρνει τον ιστό για να ισοπεδώσει το φορτίο και, στη συνέχεια, ανυψώνει το φορέα με τον κύλινδρο ανύψωσης. Η αντιστοίχιση των δύο κυλίνδρων από το ίδιο εργοστάσιο διατηρεί σταθερή την υδραυλική απόκριση και απλοποιεί τον κατάλογο ανταλλακτικών. Η πλήρης σειρά παρατίθεται στοΥδραυλικός κύλινδρος περονοφόρουκατηγορία.

Πέντε τυπικά μοντέλα — Πλήρης πίνακας προδιαγραφών

Και τα πέντε μοντέλα μοιράζονται το ίδιο σώμα από χάλυβα υψηλής αντοχής και την ίδια αρχιτεκτονική δακτυλίου στεγανοποίησης. Επιλέξτε το μοντέλο που ταιριάζει με τον ιστό του περονοφόρου ανυψωτικού σας και την απόσταση εγκατάστασης ή στείλτε το σχέδιό σας OEM για μια προσαρμοσμένη κατασκευή.

Αριθμός σχεδίου Διάτρηση ΦD Ράβδος Φd Εγκεφαλικό Σ Εγκαθιστώ. μεγάλο Πίεση Λιμάνι Βάρος
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 κιλά
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa Μ22×1,5 36 κιλά
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa Μ22×1,5 41 κιλά
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 κιλά
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa Μ22×1,5 50 κιλά

Δεν μπορείτε να ταιριάξετε την απόσταση εγκατάστασης; Στείλτε τον αριθμό σχεδίου OEM ή ένα φυσικό δείγμα. Η Raydafon κάνει αντίστροφη μηχανική, παράγει ένα δείγμα και αναφέρει την παρτίδα στο ίδιο σχέδιο. Για την ευρύτερη γκάμα υδραυλικών κυλίνδρων που χρησιμοποιείται σε άλλα κινητά μηχανήματα, βλΥδραυλικός κύλινδροςκατηγορία.

Σχέδια διαστάσεων

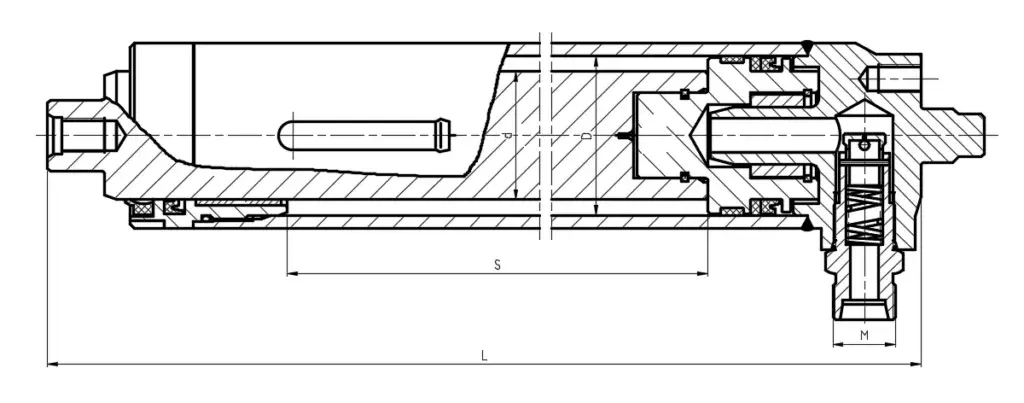

Forklift lift cylinder dimension drawing
Επισκόπηση εγκατάστασης — σχέδιο τοποθέτησης, διεπαφή οπής/ράβδου και θέση θύρας

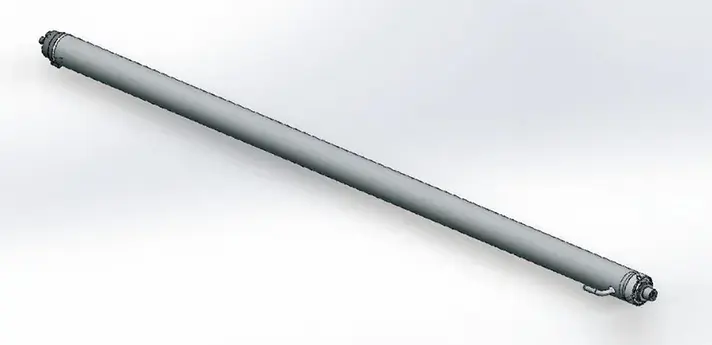

Forklift lift cylinder product detail
Λεπτομέρεια προϊόντος — δομή δακτυλίου στεγανοποίησης και διάταξη εμβόλου
Forklift lift cylinder application photo
Εφαρμογή — τοποθετημένο σε ιστό περονοφόρου ανυψωτικού οχήματος που λειτουργεί
Μηχανικός σχεδιασμός

Τέσσερα σημεία σχεδίασης που επεκτείνουν τη διάρκεια ζωής του κυλίνδρου

01

Σώμα από χάλυβα υψηλής αντοχής

Η αντοχή στη φθορά και η αντίσταση επεξεργασίας είναι βασικές απαιτήσεις. Σε φορτηγά βαριάς χρήσης που εκτελούν καθημερινούς κύκλους, η επιφάνεια του κυλίνδρου παρουσιάζει ελάχιστη ορατή φθορά μετά από παρατεταμένο σέρβις.

02

Ταιριαστό έμβολο και δακτύλιος στεγανοποίησης

Η γεωμετρία του εμβόλου και το προφίλ του δακτυλίου στεγανοποίησης ταιριάζουν ως σύνολο. Αφού βελτιστοποιηθεί η δομή του δακτυλίου στεγανοποίησης, τα σφάλματα διαρροής λαδιού μειώνονται σημαντικά — ένας πελάτης ανέφερε ότι η συχνότητα συντήρησης μειώθηκε περίπου στο μισό.

03

Έλεγχος ανύψωσης με απόκριση

Ο κύλινδρος ανταποκρίνεται αμέσως στην είσοδο του μοχλού. Οι χειριστές μπορούν να κινούνται γρήγορα σε επείγουσα ανύψωση ή να επιβραδύνουν για ακριβή τοποθέτηση σε εύθραυστο φορτίο — χωρίς καθυστέρηση, χωρίς άλμα.

04

Συσκευή buffer σε προηγμένα μοντέλα

Το buffer τέλους διαδρομής επιβραδύνει το έμβολο καθώς το πιρούνι φτάνει στην κορυφή του ιστού. Χωρίς σκληρή κρούση, χωρίς κραδασμούς — αυτό προστατεύει τα εύθραυστα προϊόντα και μειώνει τη δομική φθορά στον ιστό.

Πλεονεκτήματα των κυλίνδρων ανύψωσης περονοφόρων Raydafon

  • A
    Συμβατό με ηλεκτρικά και πετρελαιοκίνητα περονοφόρα ανυψωτικά

    Τα πέντε στάνταρ μοντέλα καλύπτουν τους περισσότερους ιστούς περονοφόρων. Οι αποστάσεις εγκατάστασης από 1658 mm έως 1808 mm ταιριάζουν με κοινά φορτηγά αποθήκης και logistics.

  • B
    Σταθερή πίεση σε συνεχείς κύκλους

    Αξιολόγηση 17,5-18,1 MPa. Το ταιριαστό σετ εμβόλου και στεγανοποίησης διατηρεί την πίεση σταθερή σε συχνούς κύκλους ανόδου-κάτω χωρίς μετατόπιση.

  • C
    Χαμηλή διαρροή λαδιού, χαμηλή φθορά

    Η βελτιστοποιημένη δομή στεγανοποίησης μειώνει τη διαρροή σε σκονισμένη αποθήκη και υγρά περιβάλλοντα. Η χαμηλότερη συχνότητα συντήρησης μειώνει άμεσα το λειτουργικό κόστος.

  • D
    Προστασία συσκευής buffer

    Τα προηγμένα μοντέλα επιβραδύνουν το έμβολο στο τέλος της διαδρομής, αποτρέποντας τη σκληρή πρόσκρουση σε εύθραυστο φορτίο και μειώνοντας τη φθορά στον ιστό και στον ίδιο τον κύλινδρο.

  • E
    Υποστήριξη OEM

    Στείλτε μια μάρκα περονοφόρου ανυψωτικού οχήματος και έναν αριθμό μοντέλου ή σχεδίου. Η Raydafon δημιουργεί αντίστροφη μηχανική, δειγματοληπτεί και αναφέρει μια προσαρμοσμένη παρτίδα στο ίδιο σχέδιο.

  • F
    Απευθείας προμήθεια από το εργοστάσιο

    Παράγεται στο εργοστάσιο της Raydafon στο Ningbo. Οι πελάτες συναλλάσσονται απευθείας με τον κατασκευαστή, με γρήγορη απόκριση μετά την πώληση και σταθερή ποιότητα παρτίδας.

Πού χρησιμοποιούνται οι κύλινδροι ανυψωτικών ανυψωτικών οχημάτων

Φόρτωση και εκφόρτωση αποθήκης

Φόρτωση κοντέινερ, παραλαβή παλετών και μεταφορά ραφιών. Ο ανταποκρινόμενος έλεγχος ανύψωσης επιταχύνει τον χειρισμό τυπικών φορτίων παλετών.

Λειτουργίες ανύψωσης εργοστασίων

Βαριά ή ακανόνιστα βιομηχανικά φορτία όπου ο χειριστής χρειάζεται λεπτό έλεγχο ύψους στην κορυφή του ιστού για στοίβαξη.

Κύκλος λιμένων και logistics

Περιβάλλοντα συνεχούς βαρέως κύκλου. Η συσκευή buffer και τα στεγανοποιητικά χαμηλής φθοράς διατηρούν τον κύλινδρο σε χιλιάδες κύκλους ανά βάρδια.

Aftermarket και ανταλλακτικά

Έμποροι περονοφόρων ανυψωτικών και προμηθευτές ανταλλακτικών που χρειάζονται έναν αξιόπιστο κύλινδρο ανύψωσης ισοδύναμου OEM για δημοφιλή μοντέλα φορτηγών. Διαθέσιμα απόθεμα και προσαρμοσμένη παραγωγή.

Φύλλο προδιαγραφών παραγγελίας

Αρμονία
Ηλεκτρικά και πετρελαιοκίνητα περονοφόρα ανυψωτικά
Πίεση εργασίας
17,5-18,1 MPa
Διάμετρος οπής
Φ56 έως Φ60 χλστ
Διάμετρος ράβδου
Φ45 χλστ
Κτύπημα
1500 έως 1505 mm
Απόσταση εγκατάστασης
1658 έως 1808 χλστ
Βάρος μονάδας
32,6 έως 50 κιλά
Θύρα / διεπαφή
G1/2, M22×1,5
Συσκευή buffer
Διατίθεται σε προηγμένα μοντέλα για πλήρη στάση χωρίς κρούσεις
Σφράγιση
Βελτιστοποιημένη δομή δακτυλίου στεγανοποίησης για μείωση της διαρροής και της φθοράς λαδιού
Προσαρμογή
Προσαρμοσμένη οπή, διαδρομή, τύπος θύρας, συσκευασία OEM και ιδιωτική ετικέτα
MOQ
50 μονάδες ανά μοντέλο
Χρόνος μαζικής παράδοσης
25-35 ημέρες μετά την κατάθεση και την έγκριση της κλήρωσης
Βάση προσφοράς
Μοντέλο και χωρητικότητα περονοφόρου, απαιτούμενη διαδρομή, μέγεθος θύρας, ποσότητα, θύρα προορισμού

Πώς κινείται η παραγγελία σας μέσω της Raydafon

01

Σύντομη Αίτηση

Αποστολή μάρκας και μοντέλου περονοφόρου ανυψωτικού οχήματος, χωρητικότητα, απαιτούμενη διαδρομή, μέγεθος θύρας, ποσότητα και θύρα προορισμού.

02

Επιλογή μοντέλου

Η Raydafon επιβεβαιώνει εάν ταιριάζει ένα τυπικό μοντέλο (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) ή εάν απαιτείται προσαρμοσμένη κατασκευή.

03

Έγκριση δειγμάτων και σχεδίων

Για προσαρμοσμένες κατασκευές, η Raydafon αναμορφώνει το εξάρτημα OEM, παράγει ένα δείγμα και επιβεβαιώνει με τον αγοραστή τις διαστάσεις οπής, διαδρομής, απόστασης εγκατάστασης και θύρας.

04

Επεξεργασία αμαξώματος και ράβδων

Το σώμα κυλίνδρου από χάλυβα υψηλής αντοχής είναι ακονισμένο σε ανοχή. Η ράβδος εμβόλου είναι αλεσμένη και σκληρή επιχρωμιωμένη για αντοχή στη φθορά.

05

Συναρμολόγηση και Buffer Tuning

Το έμβολο, οι στεγανοποιήσεις, ο δακτύλιος οδηγός και η συσκευή απομόνωσης συναρμολογούνται. Η διαδρομή του buffer είναι συντονισμένη έτσι ώστε η στάση να είναι χωρίς κρούση στην ονομαστική πίεση.

06

Συσκευασία και αποστολή

Οι κύλινδροι είναι συσκευασμένοι σε ξύλινες θήκες με αντισκωριακό λάδι και προστατευτικά ακραία καπάκια. Αποστέλλεται δια θαλάσσης, αεροπορικώς ή express με λίστα συσκευασίας, τιμολόγιο και έκθεση επιθεώρησης.

Τεκμηρίωση και Ποιοτική Υποστήριξη

  • ✓
    Πιστοποιητικό Υλικού

    Πιστοποιητικό υλικού σώματος κυλίνδρου και ράβδου, φύλλο δεδομένων ένωσης σφραγίδας που παρέχεται με κάθε αποστολή.

  • ✓
    Έκθεση δοκιμής πίεσης

    Κάθε κύλινδρος ελέγχεται υπό πίεση στην ονομαστική πίεση πριν από τη συσκευασία. Καταγράφονται διαρροές, ομαλότητα διαδρομής και τοποθέτηση θυρών.

  • ✓
    Εγγραφή επιθεώρησης διαστάσεων

    Οι διαστάσεις οπής, ράβδου, διαδρομής, απόστασης εγκατάστασης και θύρας καταγράφονται σύμφωνα με τις παραγγελθείσες προδιαγραφές ή το σχέδιο του πελάτη.

  • ✓
    Συσκευασία εξαγωγής

    Ξύλινη θήκη με αντισκωριακό λάδι και προστατευτικά καπάκια. Μεγάλες παρτίδες κυλίνδρων παλετοποιημένες και δεμένες για θαλάσσιες μεταφορές.

Συχνές Ερωτήσεις

Τι είναι ο κύλινδρος ανυψωτικού ανυψωτικού οχήματος;

Ένας κύλινδρος ανύψωσης περονοφόρου είναι ο κατακόρυφος υδραυλικός κύλινδρος που είναι εγκατεστημένος στον ιστό που ανυψώνει και κατεβάζει το φορέα περόνης. Μετατρέπει την υδραυλική πίεση σε γραμμική κίνηση κατά μήκος του κατακόρυφου άξονα και είναι ένας από τους τρεις πυρήνες υδραυλικούς κυλίνδρους σε ένα περονοφόρο ανυψωτικό παράλληλα με τον κεκλιμένο κύλινδρο και τον κύλινδρο διεύθυνσης.

Ποια είναι η διαφορά μεταξύ του κυλίνδρου ανύψωσης και του κυλίνδρου κλίσης;

Ο κύλινδρος ανύψωσης κινείται κατακόρυφα και ελέγχει το ύψος του φορέα περόνης. Ο κύλινδρος κλίσης κινείται οριζόντια και ελέγχει τη γωνία προς τα εμπρός και προς τα πίσω του ιστού. Και τα δύο λειτουργούν μαζί κατά την ανύψωση ή την τοποθέτηση ενός φορτίου. Η Raydafon παράγει και τα δύο, και ο κύλινδρος κλίσης αναφέρεται ξεχωριστά στον ιστότοπο.

Τι πίεση εργασίας χειρίζεται αυτός ο κύλινδρος;

Ανάλογα με το μοντέλο, η πίεση λειτουργίας είναι 17,5 MPa ή 18,1 MPa. Οι διαστάσεις της οπής και της ράβδου ταιριάζουν με αυτό το εύρος πίεσης, έτσι ο κύλινδρος διατηρεί σταθερή την πίεση υπό συνεχείς κύκλους ανύψωσης.

Τι υλικά και τι σφραγίδες χρησιμοποιούνται;

Το σώμα του κυλίνδρου και η ράβδος εμβόλου είναι κατασκευασμένα από χάλυβα υψηλής αντοχής. Το σετ στεγανοποίησης χρησιμοποιεί μια ένωση ανθεκτική στη φθορά με βελτιστοποιημένη δομή δακτυλίου στεγανοποίησης. Αυτή η δομή μειώνει τη διαρροή και τη φθορά λαδιού, γεγονός που παρατείνει τη διάρκεια ζωής σε σκονισμένες αποθήκες ή υγρά περιβάλλοντα.

Τι είναι η συσκευή buffer και γιατί έχει σημασία;

Στα προηγμένα μοντέλα της Raydafon, ο κύλινδρος έχει μια συσκευή προσωρινής αποθήκευσης στο τέλος της διαδρομής. Όταν το πιρούνι φτάσει στην κορυφή του ιστού, το buffer επιβραδύνει το έμβολο, έτσι ώστε να μην υπάρχει σκληρό «κραυγή» ή δόνηση. Αυτό προστατεύει το εύθραυστο φορτίο και μειώνει τη φθορά από κρούση στον ιστό και στον ίδιο τον κύλινδρο.

Με ποια περονοφόρα ανυψωτικά είναι συμβατό;

Τα πέντε βασικά μοντέλα καλύπτουν κοινές εφαρμογές ηλεκτρικών και πετρελαιοκίνητων περονοφόρων. Η απόσταση εγκατάστασης κυμαίνεται από 1658 mm έως 1808 mm, επομένως οι περισσότεροι τυπικοί ιστοί έχουν αντίστοιχο μοντέλο. Για ιστούς OEM ή παλαιότερα φορτηγά, η Raydafon υποστηρίζει προσαρμοσμένη απόσταση οπής, διαδρομής και εγκατάστασης.

Τι είναι το MOQ και ο χρόνος παράδοσης;

Το MOQ είναι 50 μονάδες ανά μοντέλο. Ο μαζικός χρόνος παράδοσης είναι 25-35 ημέρες μετά την κατάθεση και την έγκριση της κλήρωσης, ανάλογα με την πολυπλοκότητα του μοντέλου και την ποσότητα παραγγελίας.

Πώς μπορώ να ζητήσω μια προσφορά;

Στείλτε το μοντέλο και την χωρητικότητα του περονοφόρου ανυψωτικού σας, την απαιτούμενη διαδρομή, το μέγεθος θύρας, την ποσότητα και τη θύρα προορισμού. Η Raydafon θα επιβεβαιώσει το μοντέλο ή θα σχεδιάσει μια προσαρμοσμένη κατασκευή και, στη συνέχεια, θα προσφέρει μια προσφορά FOB Ningbo με τον χρόνο παράδοσης και τις λεπτομέρειες συσκευασίας.

Είστε έτοιμοι να προμηθεύσετε προσαρμοσμένους κυλίνδρους ανύψωσης περονοφόρου ανυψωτικού οχήματος;

Στείλτε το μοντέλο και την χωρητικότητα του περονοφόρου ανυψωτικού σας, την απαιτούμενη διαδρομή, το μέγεθος της θύρας και την ποσότητα παραγγελίας. Η Raydafon θα επιβεβαιώσει το τυπικό μοντέλο ή θα σχεδιάσει μια προσαρμοσμένη κατασκευή και, στη συνέχεια, θα προσφέρει μια προσφορά FOB Ningbo με χρόνο παράδοσης και λεπτομέρειες συσκευασίας.
