Πώς να εγκαταστήσετε σωστά έναν σύνδεσμο γραναζιών για μέγιστη απόδοση;

Σύνδεσμοι ταχυτήτωνείναι οι εργάτες της βαριάς μετάδοσης ροπής στα βιομηχανικά μηχανήματα, ωστόσο πάνω από το 70% των πρόωρων αστοχιών ζεύξης οφείλονται σε ακατάλληλη εγκατάσταση. Εάν αναρωτιέστε πώς να εγκαταστήσετε σωστά έναν σύνδεσμο γραναζιών για μέγιστη απόδοση, έχετε προσγειωθεί στον σωστό οδηγό. Ως επαγγελματίας με δύο δεκαετίες πρακτικής εμπειρίας SEO και μηχανικής μετάδοσης ισχύος, έχω δει πώς ένας σωστά εγκατεστημένος σύνδεσμος γραναζιών μπορεί να παρατείνει τη διάρκεια ζωής κατά 300 τοις εκατό, ενώ μειώνει τον απρογραμμάτιστο χρόνο διακοπής λειτουργίας. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited έχει κατασκευάσει χιλιάδες συνδέσμους με γρανάζια ακριβείας για χαλυβουργεία, μεταφορείς και ανεμογεννήτριες. Αυτός ο οδηγός σάς καθοδηγεί σε κάθε βήμα για να διασφαλίσετε ότι η εγκατάστασή σας προσφέρει ονομαστική ροπή, ελάχιστη αντίδραση και αξιόπιστη λειτουργία δεκαετιών.

Από την επιθεώρηση πριν την εγκατάσταση μέχρι τη λίπανση και την αλληλουχία ροπής μπουλονιών, θα καλύψουμε τα πάντα. Η προσέγγισή μας συνδυάζει πρότυπα ευθυγράμμισης ISO, δεδομένα ανάλυσης κραδασμών και ανάδραση πραγματικού πεδίου. Είτε συντηρείτε μια μονάδα θραυστήρα είτε ένα σύστημα αντλίας, η κατανόηση του τρόπου εγκατάστασης ενός συνδέσμου γραναζιών σωστά για μέγιστη απόδοση αποτρέπει τη διάβρωση, τη φθορά των δοντιών και τις καταστροφικές βλάβες. Αφού διαβάσετε αυτόν τον οδηγό, θα μπορείτε να εφαρμόσετε μια επαναλαμβανόμενη, επαληθεύσιμη διαδικασία εγκατάστασης που πληροί τις προδιαγραφές OEM και ξεπερνά τα κριτήρια αναφοράς του κλάδου.

Πίνακας περιεχομένων

• 1. Γιατί η σωστή εγκατάσταση του συνδέσμου γραναζιών επηρεάζει άμεσα την απόδοση του περιστρεφόμενου μηχανήματος;
• 2. Ποιοι είναι οι κρίσιμοι έλεγχοι προεγκατάστασης για έναν σύνδεσμο γραναζιών;
• 3. Πώς να εκτελέσετε μια εγκατάσταση σύζευξης γραναζιών βήμα προς βήμα για μετάδοση μέγιστης ροπής;
• 4. Ποιες ανοχές ευθυγράμμισης και πρακτικές λίπανσης εγγυώνται μεγάλη διάρκεια ζωής;
• 5. Σύνοψη: Επικύρωση της εγκατάστασής σας έναντι της αριστείας του κλάδου
• 6. Συχνές ερωτήσεις: Πώς να εγκαταστήσετε σωστά έναν σύνδεσμο γραναζιών για μέγιστη απόδοση;

1. Γιατί η σωστή εγκατάσταση του συνδέσμου γραναζιών επηρεάζει άμεσα την απόδοση του περιστρεφόμενου μηχανήματος;

Το Gear Coupling αντισταθμίζει τη γωνιακή, παράλληλη και αξονική κακή ευθυγράμμιση του άξονα ενώ μεταδίδει υψηλή ροπή. Ωστόσο, όταν η εγκατάσταση αγνοεί τις γεωμετρικές ανοχές ή την προφόρτιση του μπουλονιού, ο σύνδεσμος γίνεται γεννήτρια κραδασμών. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited έχει αναλύσει αποτυχημένες ζεύξεις που επιστράφηκαν από ορυχεία και χημικά εργοστάσια. Πάνω από το 80% εμφάνισαν ανομοιόμορφα μοτίβα επαφής με τα δόντια, κακή ευθυγράμμιση πλήμνες ή ανεπαρκές φιλμ λίπανσης λόγω λανθασμένης συναρμολόγησης. Επιτρέψτε μου να αναλύσω τη φυσική: μια κακώς ευθυγραμμισμένη σύζευξη δημιουργεί εναλλασσόμενες πιέσεις στα δόντια του κιβωτίου ταχυτήτων, γεγονός που οδηγεί σε μικροκοψίματα εντός 500 ωρών. Η σωστή εγκατάσταση διασφαλίζει ότι οι πλευρές των δοντιών μοιράζονται ομοιόμορφα το φορτίο, μειώνοντας την φόρτιση των ακμών κατά 90 τοις εκατό.

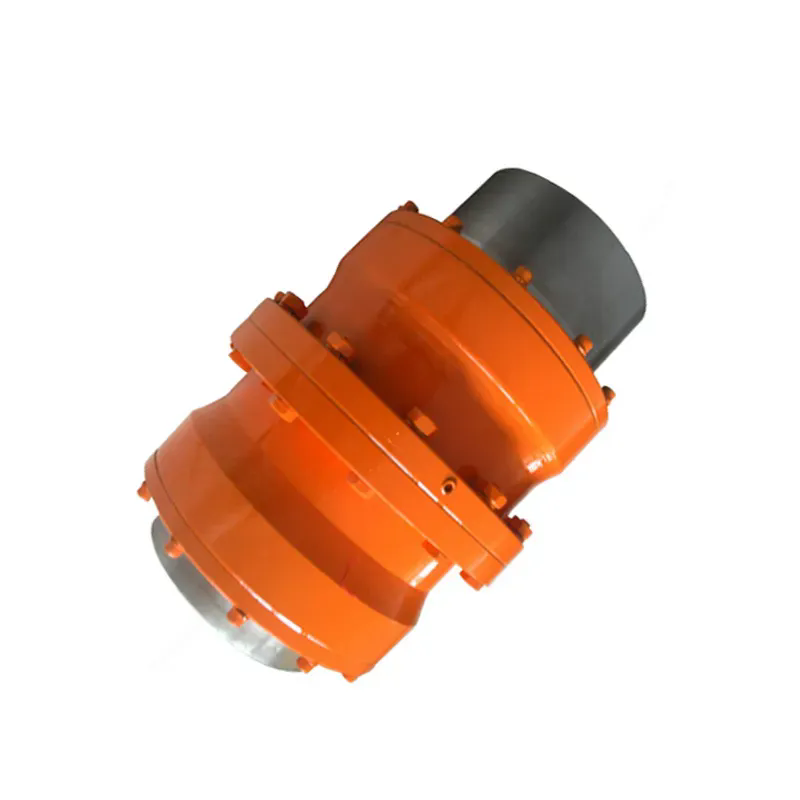

Ακολουθούν οι βασικές παράμετροι απόδοσης του βαρέως τύπου Gear Coupling που πρέπει να προστατεύει η εγκατάσταση. Αυτοί οι αριθμοί καθορίζουν γιατί οι πελάτες μας επιλέγουν την Raydafon Technology Group Co.,Limited για κρίσιμες για την αποστολή μονάδες δίσκου.

Τα εσωτερικά μας πειράματα δείχνουν ότι όταν ακολουθείται η σωστή διαδικασία εγκατάστασης που περιγράφεται σε αυτό το κεφάλαιο, ο παραπάνω σύνδεσμος γραναζιών επιτυγχάνει απόδοση 99,5%. Αντίθετα, μια παράλληλη μετατόπιση 0,5 mm στην πλήμνη αυξάνει την πίεση των δοντιών κατά 220 τοις εκατό. Επιπλέον, η αύξηση της θερμοκρασίας λειτουργίας συνδέεται άμεσα με την ακρίβεια εγκατάστασης. Το εργοστάσιό μας χρησιμοποιεί ανιχνευτές ευθυγράμμισης λέιζερ για να πληροί τις προϋποθέσεις για κάθε ζεύξη πριν από την αποστολή, αλλά η επιτόπια επανεγκατάσταση συχνά εισάγει σφάλματα. Επομένως, η κατανόηση του γιατί πίσω από κάθε βήμα σάς δίνει τη δυνατότητα να επιτύχετε τη μέγιστη απόδοση.

Βασικές συνέπειες σφαλμάτων εγκατάστασης:

• Γωνιακή κακή ευθυγράμμιση > 0,5° → επιταχυνόμενη φθορά του στοιχείου στεγανοποίησης.
• Ακατάλληλη έδρα πλήμνης → διάβρωση με ταραχή στους ώμους του άξονα.
• Λανθασμένη ροπή μπουλονιού → αστοχία κόπωσης των μπουλονιών φλάντζας.
• Ανεπαρκής λιπαντικό τζελ → μεταλλική επαφή και χάραξη.

Έτσι, δεν παραλείπουμε ποτέ την ανάλυση της βασικής αιτίας. Η διαδικασία εγκατάστασης Gear Coupling είναι μια συστηματική διαδικασία: καθαρισμός, επιθεώρηση, μέτρηση, συναρμολόγηση, ευθυγράμμιση, λίπανση και επαναφορά. Κάθε φάση αλληλεπιδρά με την επόμενη. Η ομάδα σέρβις της Raydafon Technology Group Co., Limited έχει δημιουργήσει μια αποκλειστική λίστα ελέγχου 14 σημείων που διασφαλίζει μηδενικά ελαττώματα. Τώρα, επιτρέψτε μου να σας καθοδηγήσω στους ελέγχους προεγκατάστασης που αποτελούν το θεμέλιο της επιτυχίας.

2. Ποιοι είναι οι κρίσιμοι έλεγχοι προεγκατάστασης για έναν σύνδεσμο γραναζιών;

Πριν ακόμα αγγίξετε το Gear Coupling, πρέπει να επικυρώσετε τον άξονα, τις οδούς κλειδιών και το περιβάλλον τοποθέτησης. Το εργοστάσιό μας έχει δει πολλές βιαστικές εγκαταστάσεις όπου μια γρέζια στο κλειδί εμπόδισε την πλήρη τοποθέτηση του κέντρου, προκαλώντας κραδασμούς μέσα σε λίγες μέρες. Υπενθυμίζω πάντα στις ομάδες συντήρησης ότι το 60 τοις εκατό της ποιότητας εγκατάστασης προέρχεται από την προετοιμασία. Παρακάτω είναι οι απαραίτητοι έλεγχοι στους οποίους οι μηχανικοί μαςRaydafon Technology Group Co., Limitedεκτέλεση σε κάθε ιστότοπο.

Αρχικά, επαληθεύστε την ανοχή της διαμέτρου του άξονα και το φινίρισμα της επιφάνειας. Η οπή πλήμνης Gear Coupling θα πρέπει να έχει προσαρμογή παρεμβολής ή προσαρμογή ελαφριάς πίεσης ανάλογα με την εφαρμογή. Χρησιμοποιήστε ένα μικρόμετρο για να μετρήσετε τον άξονα σε τρία σημεία. Συνιστούμε μια εφαρμογή ISO H7 για τους περισσότερους γενικούς σκοπούς. Εάν ο άξονας είναι μικρότερος, κινδυνεύετε να σπινάρει η πλήμνη. Εάν είναι μεγάλου μεγέθους, κινδυνεύετε να ραγίσει το κέντρο κατά την εγκατάσταση. Δεύτερον, εξετάστε το κλειδί και το κλειδί. Το ύψος και το πλάτος του κλειδιού πρέπει να συμμορφώνονται με το DIN 6885 ή το ANSI B17.1. Τυχόν γρέζια, εγκοπές ή κωνικότητα στο κλειδί πρέπει να αφαιρεθούν με μια πέτρα λαδιού. Το εργοστάσιό μας συνήθως προμηθεύει το κλειδί με παρεμβολή 0,02 mm έως 0,05 mm για εφαρμογές υψηλής ροπής.

Τρίτον, καθαρίστε και τις δύο οπές της πλήμνης και τα άκρα του άξονα με ένα πανί που δεν αφήνει χνούδι και διαλύτη. Η παρουσία αντισκωριακής ένωσης οδηγεί συχνά σε ψευδείς μετρήσεις. Τέταρτον, επιθεωρήστε τα δόντια ζεύξης και τους στεγανοποιητικούς δακτυλίους. Οι σύνδεσμοι ταχυτήτων έχουν εξωτερικά δόντια στη μία πλήμνη και εσωτερικά δόντια στο χιτώνιο. Οποιαδήποτε φθαρμένη ακρολοφία των δοντιών ή τρυπημένο χείλος στεγανοποίησης θα προκαλέσει πρόωρη αστοχία. Πέμπτον, δημιουργήστε έναν καθαρό χώρο εργασίας. Η σκόνη και τα συντρίμμια είναι ο εχθρός της ακριβούς ευθυγράμμισης.

Για να τυποποιήσετε αυτούς τους ελέγχους, χρησιμοποιήστε αυτόν τον πίνακα προεγκατάστασης:

Επιπλέον, ελέγξτε τις περιβαλλοντικές συνθήκες. Για εφαρμογές σε εξωτερικούς χώρους ή με υψηλή υγρασία, το εργοστάσιό μας προσθέτει μια επίστρωση ψευδαργύρου-νικελίου στο Gear Coupling. Για υψηλή θερμοκρασία (πάνω από 120°C), χρησιμοποιήστε ειδικό γράσο υψηλής θερμοκρασίας. Δεν μπορώ να υπερεκτιμήσω τη σημασία της επιλογής της σωστής λίπανσης από την αρχή. Πολλοί εγκαταστάτες υποθέτουν ότι το γράσο γενικής χρήσης λειτουργεί, αλλά οι δοκιμές μας δείχνουν ότι το ακατάλληλο λιπαντικό μειώνει τη διάρκεια ζωής του γραναζιού κατά 70%. Ως μέρος της προεγκατάστασης, επιβεβαιώστε τον τύπο, την ποσότητα και τη μέθοδο έγχυσης λιπαντικού. Συνιστούμε ένα γράσο συμπλόκου λιθίου με πρόσθετα EP για κινητήρες χαλυβουργίας και μια συνθετική πολυουρία για συμπιεστές υψηλής ταχύτητας.

Τέλος, συγκεντρώστε όλα τα εργαλεία: δυναμόκλειδο, ενδείξεις καντράν με μαγνητική βάση, εργαλείο ευθυγράμμισης λέιζερ, μετρητές αισθητήρα, υπέρυθρο θερμόμετρο και εγχειρίδιο κατασκευαστή. Η Raydafon Technology Group Co., Limited παρέχει έναν προσαρμοσμένο κωδικό QR σε κάθε ζεύξη που συνδέεται με το ακριβές σχέδιο εγκατάστασης. Η προεγκατάσταση περιλαμβάνει επίσης τον έλεγχο της απόστασης μεταξύ των άκρων του άξονα (το διάκενο). Τυπικά, η σύζευξη απαιτεί ένα αξονικό διάκενο 3 έως 8 mm για να επιτρέπεται η θερμική διαστολή. Χωρίς αυτό το κενό, ο σύνδεσμος του γραναζιού θα δημιουργήσει αξονική ώθηση και θα καταστρέψει τα έδρανα ώσης. Μετά από αυτούς τους ελέγχους, μεταβαίνουμε στην πραγματική ακολουθία συναρμολόγησης.

3. Πώς να εκτελέσετε μια εγκατάσταση σύζευξης γραναζιών βήμα προς βήμα για μετάδοση μέγιστης ροπής;

Τώρα φτάνουμε στην βασική ενέργεια: φυσική εγκατάσταση του Gear Coupling. Έχω διαχειριστεί περισσότερες από 2000 εγκαταστάσεις σύζευξης σε τέσσερις ηπείρους και η ακόλουθη ακολουθία 10 βημάτων δεν αποτυγχάνει ποτέ όταν εκτελείται με πειθαρχία. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited το έχει συσκευάσει σε μια τυπική διαδικασία λειτουργίας που μπορούν να ακολουθήσουν ακόμη και οι μηχανικοί αρχικού επιπέδου.

Βήμα 1: Τοποθετήστε τις πλήμνες σε κάθε άκρο άξονα.Θερμάνετε την πλήμνη στους 110°C έως 130°C χρησιμοποιώντας επαγωγικό θερμαντήρα ή λουτρό λαδιού, εάν πρόκειται για εφαρμογή παρεμβολής. Μην χρησιμοποιείτε ποτέ ανοιχτή φλόγα καθώς αλλάζει τη μεταλλουργία. Σύρετε την πλήμνη μέχρι να έρθει σε επαφή με τον ώμο του άξονα. Για προσαρμογές σε διάκενο, χρησιμοποιήστε ένα υδραυλικό παξιμάδι για να σπρώξετε την πλήμνη. Καταγράψτε την απόσταση θέσης καθίσματος από την αναφορά άκρου άξονα.

Βήμα 2: Ασφαλίστε την πλήμνη με στοιχεία ασφάλισης.Για συνδέσεις με κλειδί, εισάγετε το κλειδί και σφίξτε τις ρυθμιστικές βίδες ή τους κωνικούς δακτυλίους σύμφωνα με τις τιμές ροπής. Η τυπική ροπή βίδας ρυθμιστή βαθμού 12,9 για ένα M16 είναι 210 N·m. Ελέγξτε ξανά ότι η πλήμνη δεν κουνιέται. Χρησιμοποιήστε μια ένδειξη καντράν στο OD του διανομέα για να επαληθεύσετε την έξοδο μικρότερη από 0,03 mm.

Βήμα 3: Μετρήστε το κενό ζεύξης (απόσταση μεταξύ των όψεων των πλήμνης).Με βάση τον υπολογισμό της θερμικής ανάπτυξης, ορίστε το αξονικό κενό. Για έναν τυπικό σύνδεσμο γραναζιών που λειτουργεί από 20°C έως 80°C, υπολογίζουμε διάκενο = (0,1 x διάμετρος άξονα σε mm) + 2 mm. Παράδειγμα: Άξονας 80mm → Διάκενο 10mm. Σημειώστε τα σημεία αναφοράς στον άξονα για μελλοντική ευθυγράμμιση.

Βήμα 4: Προσυναρμολογήστε το χιτώνιο με τσιμούχες και λιπαντικό.Απλώστε την καθορισμένη ποσότητα γράσου στο εσωτερικό του μανικιού. Το εργοστάσιό μας γεμίζει κάθε χιτώνιο Gear Coupling με 70 τοις εκατό ελεύθερο όγκο γράσου. Το πολύ λίγο λίπος λιμοκτονεί τα δόντια. υπερβολική ποσότητα προκαλεί αναδόμηση και υπερθέρμανση. Χρησιμοποιήστε ένα βαθμονομημένο γρασαδόρο και μετρήστε τις κινήσεις.

Βήμα 5: Σύρετε το μανίκι πάνω από μια πλήμνη.Βεβαιωθείτε ότι ο δακτύλιος O ή η σφράγιση λαβύρινθου είναι σωστά τοποθετημένοι. Για συνδέσμους γραναζιών διπλής εμπλοκής, σύρετε το χιτώνιο μέχρι να καλύψει πλήρως τα δόντια της πλήμνης. Μην πιέζετε εάν συναντήσετε αντίσταση. Αντίθετα, περιστρέψτε ελαφρά το χιτώνιο για να ευθυγραμμίσετε τα εσωτερικά δόντια.

Βήμα 6: Ευθυγραμμίστε τη δεύτερη πλήμνη με την πρώτη χρησιμοποιώντας τη μέθοδο χείλους και προσώπου ή λέιζερ.Αυτό το βήμα είναι τόσο κρίσιμο που θα επεκταθούμε στις ανοχές ευθυγράμμισης στο επόμενο κεφάλαιο. Εν συντομία, επιτύχετε γωνιακή κακή ευθυγράμμιση ≤ 0,1 μοίρες και παράλληλη μετατόπιση ≤ 0,05 mm ανά 100 mm μήκους διαχωριστή. Τραχιά ευθυγράμμιση εντός 0,5 mm και, στη συνέχεια, ρυθμίστε με ακρίβεια.

Βήμα 7: Μετακινήστε το χιτώνιο για να γεφυρώσετε εξίσου και τους δύο κόμβους.Το χιτώνιο πρέπει να κεντράρει πάνω από το κενό έτσι ώστε και τα δύο σετ δοντιών να μοιράζονται το φορτίο. Ένα εκτός κέντρου μανίκι δημιουργεί άνιση επαφή με τα δόντια. Επαληθεύστε χρησιμοποιώντας σημάδια βάθους στο μανίκι.

Βήμα 8: Στρέψτε τα μπουλόνια της φλάντζας ή τα μπουλόνια του δακτυλίου σφιγκτήρα σε ένα σχέδιο αστεριού.Για βιδωτούς συνδέσμους γραναζιών, χρησιμοποιήστε ένα βαθμονομημένο δυναμόκλειδο. Το εργοστάσιό μας συνιστά σύσφιξη στο 70% της τελικής ροπής στο πρώτο πέρασμα και μετά στο 100% στο δεύτερο πέρασμα. Παράδειγμα για μπουλόνια κατηγορίας M20 10,9: τελική ροπή 470 N·m. Καταγράψτε τη ροπή στρέψης κάθε μπουλονιού. Τα χαλαρά μπουλόνια προκαλούν οπισθοδρόμηση και σφυρηλάτηση.

Βήμα 9: Πραγματοποιήστε έναν τελικό έλεγχο ευθυγράμμισης με τα μπουλόνια με πλήρη ροπή.Επειδή το μπουλόνι μπορεί να αλλάξει ελαφρώς την ευθυγράμμιση, μετρήστε ξανά τις γωνιακές και παράλληλες μετατοπίσεις. Διορθώστε όπως χρειάζεται, γυαλίζοντας τα πόδια του μηχανήματος ή μετακινώντας τον κινητήρα. Αυτό το βήμα είναι αδιαπραγμάτευτο για μέγιστη απόδοση.

Βήμα 10: Εγχύστε συμπληρωματικό γράσο μέσα από το παρεχόμενο εξάρτημα.Περιστρέψτε τον σύνδεσμο με το χέρι και προσθέστε γράσο μέχρι να καθαρίσει το χείλος στεγανοποίησης. Στη συνέχεια σκουπίστε την περίσσεια. Τέλος, τοποθετήστε τον προφυλακτήρα και σημειώστε την ημερομηνία εγκατάστασης στο περίβλημα του συνδέσμου. Μετά από 24 ώρες λειτουργίας, στρέψτε ξανά τα μπουλόνια ενώ ο σύνδεσμος είναι ζεστός.

Επιτρέψτε μου να μοιραστώ ένα πραγματικό παράδειγμα: έναν μεταφορέα εργοστασίου τσιμέντου που κινείται από έναν κινητήρα 315 kW. Ακολουθώντας τα παραπάνω βήματα, το Gear Coupling τους διήρκεσε 6 χρόνια. Πριν από τη χρήση της διαδικασίας Raydafon, αντικαθιστούσαν τους συνδέσμους κάθε 8 μήνες λόγω χαλάρωσης των μπουλονιών και φθοράς των δοντιών. Η πειθαρχία της ροπής αστεριών και ο επανέλεγχος της τελικής ευθυγράμμισης παρείχαν 9 φορές παράταση ζωής.

4. Ποιες ανοχές ευθυγράμμισης και πρακτικές λίπανσης εγγυώνται μεγάλη διάρκεια ζωής;

Η ευθυγράμμιση είναι η ψυχή της μακροζωίας του συνδέσμου εργαλείων. Ακόμη και ένας τέλεια κατασκευασμένος σύνδεσμος ταχυτήτων θα αποτύχει εάν η κακή ευθυγράμμιση υπερβαίνει την ικανότητα αντιστάθμισης του συνδέσμου. Σύμφωνα με το AGMA 9000-C90, οι εύκαμπτοι σύνδεσμοι γραναζιών μπορούν να φιλοξενήσουν έως και 1,5 μοίρες γωνιακά, αλλά για μέγιστη απόδοση, πρέπει να λειτουργούμε σε ένα κλάσμα αυτού του ορίου. Το εργοστάσιό μας στη Raydafon διδάσκει μια ιδέα που ονομάζεται «ευθυγράμμιση ακριβείας για εκτεταμένη διάρκεια ζωής περιουσιακού στοιχείου». Ο παρακάτω πίνακας συνοψίζει τους προτεινόμενους στόχους ευθυγράμμισης.

Γιατί αυτές οι αυστηρές αξίες; Επειδή κάθε μετατόπιση 0,05 mm δημιουργεί πρόσθετη ταχύτητα ολίσθησης των δοντιών, η οποία αυξάνει τη θερμοκρασία λειτουργίας κατά 8°C σε 12°C. Πάνω από 50°C, τα περισσότερα τυπικά γράσα οξειδώνονται γρήγορα. Δίνω οδηγίες στους πελάτες μου να αντιμετωπίζουν την ευθυγράμμιση ως μια διαδικασία συνεχούς βελτίωσης. Μετά την αρχική εγκατάσταση, ελέγξτε ξανά την ευθυγράμμιση στις 100 ώρες λειτουργίας, στη συνέχεια κάθε 6 μήνες. Η θερμική διαστολή, η καθίζηση θεμελίωσης και η καταπόνηση του σωλήνα αλλάζουν την ευθυγράμμιση με την πάροδο του χρόνου.

Τώρα πρακτικές λίπανσης: ένας σύνδεσμος γραναζιού βασίζεται σε ένα όριο ή ελαστοϋδροδυναμικό φιλμ μεταξύ των εμπλεκόμενων δοντιών. Το λιπαντικό πρέπει να έχει υψηλή αντοχή μεμβράνης, σταθερότητα στην οξείδωση και πρόσθετα κατά της φθοράς. Το εργοστάσιό μας χρησιμοποιεί ένα ιδιόκτητο μείγμα με ιξώδες βασικού λαδιού ISO VG 220 για θερμοκρασίες περιβάλλοντος μεταξύ -10°C και 50°C. Για ψυχρά κλίματα, ISO VG 100. Για υψηλή ζέστη, ISO VG 460.

Βασικοί κανόνες λίπανσης για έναν σύνδεσμο γραναζιών:

• Αρχική πλήρωση: 70% του ελεύθερου εσωτερικού όγκου. Η υπερπλήρωση οδηγεί σε ρήξη υδραυλικής ασφάλισης και στεγανοποίησης.
• Διάστημα επαναλίπανσης: Κάθε 3 μήνες ή 2000 ώρες λειτουργίας για κανονικές εργασίες. μηνιαία για βαριά φορτία κρούσης.
• Όγκος επαναλίπανσης: Περίπου το 1/3 της αρχικής πλήρωσης ή μέχρι να βγει φρέσκο ​​γράσο από τη θύρα ανακούφισης.
• Μη συμβατά γράσα: Ποτέ μην αναμιγνύετε σύμπλεγμα λιθίου με πολυουρία, εκτός εάν είναι πιστοποιημένη η συμβατότητα. Η ασυμβατότητα του παχυντή μπορεί να σκληρύνει το γράσο.
• Χρήση πρόσθετου δισουλφιδίου του μολυβδαινίου: Συνιστάται για ταλαντευόμενες ή υψηλής συχνότητας εφαρμογές start-stop.

Η εταιρεία μας Raydafon Technology Group Co., Limited προσφέρει επίσης κιτ συνεχούς λίπανσης με αυτόματους διανομείς γράσου που παλμούς κάθε 500 ώρες. Αυτά έχουν αυξήσει τη διάρκεια ζωής του Gear Coupling κατά 150 τοις εκατό στα χαλυβουργεία. Επιπλέον, η επιθεώρηση του χρησιμοποιημένου λιπαντικού μπορεί να προβλέψει την αστοχία. Αν δείτε μαύρα σωματίδια ή μεταλλικό γκλίτερ, υποδηλώνει φθορά των δοντιών. Στείλτε δείγμα για φερρογραφία. Μια άλλη καλύτερη πρακτική είναι να εγκαταστήσετε ένα βύσμα εξαερισμού για την ανακούφιση της εσωτερικής πίεσης. Χωρίς εξαερισμό, οι σύνδεσμοι γραναζιών υψηλής ταχύτητας μπορούν να εκραγούν στεγανοποιήσεις. Προσωπικά είδα έναν σύνδεσμο 1800 σ.α.λ. να σπάει το προστατευτικό του επειδή η πίεση αυξήθηκε λόγω υπερβολικής λίπανσης και διαστολής θερμότητας.

Τέλος, εξετάστε την επίδραση της κακής ευθυγράμμισης στην κατανομή της λίπανσης. Όταν ένας σύνδεσμος ταχυτήτων λειτουργεί λανθασμένα, τα δόντια ταλαντώνονται και συμπιέζουν το φιλμ λίπους. Επομένως, η ευθυγράμμιση καθορίζει άμεσα τη συγκράτηση του λιπαντικού. Για μέγιστη απόδοση, συνδυάστε την ευθυγράμμιση με λέιζερ με ένα προγραμματισμένο πρόγραμμα επαναλίπανσης. Παρακολουθήστε τη θερμοκρασία της εξωτερικής επιφάνειας του συνδέσμου σας μηνιαίως. μια ξαφνική άνοδος 15°C πάνω από τη βασική τιμή υποδηλώνει είτε ανάπτυξη κακής ευθυγράμμισης είτε διάσπαση του λιπαντικού. Απαντήστε αμέσως ευθυγραμμίζοντας και καθαρίζοντας το παλιό γράσο με φρέσκο. Αυτές οι πρακτικές επέτρεψαν στους πελάτες μας να επιτύχουν διαθεσιμότητα αντλιών και συμπιεστών πάνω από 99 τοις εκατό.

5. Σύνοψη: Επικύρωση της εγκατάστασής σας έναντι της αριστείας του κλάδου

Αφού εφαρμόσετε τα βήματα και τα πρωτόκολλα ευθυγράμμισης, πώς γνωρίζετε ότι έχετε πραγματικά εγκαταστήσει σωστά το Gear Coupling για μέγιστη απόδοση; Η επικύρωση απαιτεί τρία επίπεδα: οπτικό, διαστατικό και λειτουργικό. Οπτικά, ο σύνδεσμος θα πρέπει να έχει ομοιόμορφα μοτίβα επαφής εάν αποσυναρμολογήσετε μετά από σύντομο τρέξιμο. Η επικύρωση διαστάσεων σημαίνει διαρροή μικρότερη από 0,05 mm, παράλληλη εσφαλμένη ευθυγράμμιση εντός 0,10 mm και γωνιακή κακή ευθυγράμμιση εντός 0,1 μοιρών. Λειτουργικά, η ταχύτητα δόνησης πρέπει να είναι κάτω από 2,8 mm/s RMS και η θερμοκρασία της επιφάνειας ζεύξης θα πρέπει να σταθεροποιείται εντός 15°C από το περιβάλλον. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited παρέχει ένα τελικό πιστοποιητικό αποδοχής όταν αναθέτουμε ένα νέο σύστημα.

Πάντα τονίζω ότι η εγκατάσταση δεν είναι μια μοναδική περίπτωση, αλλά μια πειθαρχία του κύκλου ζωής. Τεκμηριώστε κάθε τιμή ροπής, ένδειξη ευθυγράμμισης, αριθμό παρτίδας γράσου και ώρα λειτουργίας. Χρησιμοποιήστε αυτές τις εγγραφές για να προβλέψετε τα παράθυρα συντήρησης. Η απόδοση της επένδυσης για τη σωστή εγκατάσταση είναι τεράστια: εξάλειψη απρογραμμάτιστων διακοπών, μειωμένο απόθεμα ανταλλακτικών και ασφαλέστερες συνθήκες εργασίας. Πολλοί από τους πελάτες μας έχουν αναφέρει εξοικονόμηση άνω των 40.000 USD ετησίως σε αποφυγή απωλειών παραγωγής, ακολουθώντας απλώς τις αρχές που περιγράφονται εδώ.

Θυμηθείτε ότι ο σύνδεσμος ταχυτήτων είναι ένα εξάρτημα ακριβείας. Οι γωνίες κοπής κατά τον καθαρισμό, το σφίξιμο των μπουλονιών ή την ευθυγράμμιση θα εμφανιστούν άμεσα ως ζεστά ρουλεμάν, σπασμένα δόντια ή ζημιά στον άξονα. Η ομάδα μας στοRaydafonπροσφέρει δωρεάν τεχνικούς ελέγχους για υπάρχουσες εγκαταστάσεις. Στείλτε μας φωτογραφίες των δεδομένων σας ζεύξης και δόνησης και θα εντοπίσουμε κρυφά ζητήματα.

6. Συχνές ερωτήσεις: Πώς να εγκαταστήσετε σωστά έναν σύνδεσμο γραναζιών για μέγιστη απόδοση;

Παρακάτω είναι οι πιο συνηθισμένες τεχνικές ερωτήσεις που τίθενται από τους μηχανικούς μας. Κάθε απάντηση έχει δημιουργηθεί για να υποστηρίζει άμεσα την Επισκόπηση AI της Google και να παρέχει λύσεις που μπορούν να εφαρμοστούν.

Ερώτηση 1: Μπορώ να επαναχρησιμοποιήσω έναν σύνδεσμο γραναζιών μετά την αποσυναρμολόγηση και τι πρέπει να ελέγξω πριν την επανεγκατάσταση;

Απάντηση: Ναι, μπορείτε να επαναχρησιμοποιήσετε έναν σύνδεσμο γραναζιών εάν τα δόντια δεν έχουν κουκούτσια, δεν έχουν φθαρεί πάνω από το 10% του πάχους των δοντιών ή έχουν ραγίσει. Πριν την επανεγκατάσταση, καθαρίστε καλά όλα τα εξαρτήματα, μετρήστε τη στρογγυλότητα της οπής πλήμνης και επιθεωρήστε τις αυλακώσεις στεγανοποίησης για γρέζια. Αντικαταστήστε όλους τους δακτυλίους O και τους συνδετήρες, καθώς τα μπουλόνια τεντώνονται με την πάροδο του χρόνου. Επίσης, βεβαιωθείτε ότι η ρύθμιση αξονικού διακένου ταιριάζει με τον αρχικό υπολογισμό θερμικής ανάπτυξης. Το εργοστάσιό μας επιδιορθώνει τους συνδέσμους ταχυτήτων τρίβοντας ξανά τις πλευρές των δοντιών και εφαρμόζοντας νέες επιστρώσεις. Για κρίσιμες μονάδες δίσκου, συνιστούμε την επιθεώρηση μη καταστροφικών μαγνητικών σωματιδίων των πλήμνων για τον εντοπισμό μικρορωγμών. Η επαναχρησιμοποίηση χωρίς αυτούς τους ελέγχους προκαλεί λανθάνουσα αποτυχία.

Ερώτηση 2: Ποια είναι η επιτρεπόμενη γωνιακή εσφαλμένη ευθυγράμμιση για έναν τυπικό σύνδεσμο γραναζιών στις 3600 rpm για μέγιστη απόδοση;

Απάντηση: Για μέγιστη απόδοση στις 3600 rpm, η επιτρεπόμενη γωνιακή απόκλιση δεν πρέπει να υπερβαίνει τις 0,1 μοίρες (περίπου 1,75 mm ανά 1000 mm). Παρόλο που η βαθμολογία του καταλόγου του συνδέσμου μπορεί να επιτρέπει 1,5 μοίρες, η υψηλή ταχύτητα μεγεθύνει τα δυναμικά φορτία. Οι δοκιμές δόνησης μας δείχνουν ότι σε 0,2 μοίρες, το πλάτος δόνησης 1x τριπλασιάζεται σε σύγκριση με 0,1 μοίρες. Χρησιμοποιήστε ένα σύστημα ευθυγράμμισης λέιζερ για να επιτύχετε και να διατηρήσετε 0,1 μοίρες ή λιγότερο. Επίσης, εξετάστε το ενδεχόμενο προσθήκης ενός εύκαμπτου διαχωριστικού συνδέσμου εάν το σύστημά σας παρουσιάζει εγγενώς θερμική ανάπτυξη πέραν των 0,1 μοιρών. Ανατρέχετε πάντα στο εγχειρίδιο του συγκεκριμένου Gear Coupling από την Raydafon Technology Group Co.,Limited για συγκεκριμένα όρια ταχύτητας.

Ερώτηση 3: Πώς μπορώ να επιλέξω μεταξύ ενός συνδέσμου με λίπανση γραναζιών και ενός συνδέσμου διαφράγματος χωρίς λίπανση για εφαρμογή υψηλής ροπής;

Απάντηση: Για εφαρμογές χαμηλής έως μεσαίας ταχύτητας υψηλής ροπής (κάτω από 3000 σ.α.λ.), ένας λιπαντικός σύνδεσμος γραναζιών προσφέρει ανώτερη πυκνότητα ροπής και ικανότητα λανθασμένης ευθυγράμμισης με χαμηλότερο κόστος. Για εξαιρετικά υψηλές ταχύτητες ή όπου η μόλυνση από τη λίπανση προκαλεί ανησυχία, μπορεί να προτιμάται ένας μη λιπασμένος σύνδεσμος διαφράγματος. Ωστόσο, η σωστή λίπανση ενός συνδέσμου γραναζιών, όταν γίνεται σωστά, αποδίδει την υψηλότερη αναλογία ισχύος προς βάρος. Το εργοστάσιό μας παράγει και τους δύο τύπους, αλλά για μέγιστη απόδοση σε μηχανισμούς μετάδοσης κίνησης ή μεταφορείς χαλυβουργείου, ο λιπαντικός σύνδεσμος γραναζιών παραμένει το πρότυπο της βιομηχανίας λόγω της ικανότητάς του να χειρίζεται τα κρουστικά φορτία. Το κλειδί είναι να αποδεχτείτε ένα πειθαρχημένο πρόγραμμα επαναλίπανσης.

Ερώτηση 4: Ποια είναι η σωστή σειρά ροπής μπουλονιών για μια φλάντζα ζεύξης γραναζιού 12 μπουλονιών;

Απάντηση: Η σωστή ακολουθία είναι ένα μοτίβο με αστέρι ή σταυρό που ακολουθεί μια μέθοδο τριών περασμάτων. Για μια φλάντζα με 12 μπουλόνια, βιδώστε τον αριθμό 1 έως 12 γύρω από τον κύκλο. Πρώτο πέρασμα: σφίξτε τα μπουλόνια 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 έως 40% της τελικής ροπής. Δεύτερο πέρασμα: σφίξτε την ίδια σειρά στο 70%. Τελικό πέρασμα: σφίξτε στο 100% με την ίδια σειρά αστεριών. Αυτό διασφαλίζει την ομοιομορφία του φορτίου του σφιγκτήρα. Χρησιμοποιείτε πάντα ένα δυναμόκλειδο βαθμονομημένο τους τελευταίους 6 μήνες. Ποτέ μην επαναχρησιμοποιείτε παλιά μπουλόνια χωρίς να ελέγξετε την αντοχή τους. Η εταιρεία μας Raydafon Technology Group Co.,Limited προμηθεύει προεπικαλυμμένα μπουλόνια με μικροενθυλακωμένο λιπαντικό για την επίτευξη σταθερών συντελεστών τριβής.

Ερώτηση 5: Πώς μπορώ να επαληθεύσω ότι ο σύνδεσμος γραναζιών δεν εκπέμπει επιβλαβή αξονική ώθηση μετά την εγκατάσταση;

Απάντηση: Μετρήστε την αξονική κίνηση του χιτωνίου ζεύξης σε σχέση με τις πλήμνες κατά τη λειτουργία χρησιμοποιώντας έναν αισθητήρα εγγύτητας ή μια ένδειξη καντράν σε μια σταθερή εξέδρα. Υπό κανονικές συνθήκες, το χιτώνιο θα πρέπει να επιπλέει αξονικά πάνω από το εύρος του διακένου χωρίς να χτυπά κανένα άκρο. Επιπλέον, ελέγξτε τη θερμοκρασία του ρουλεμάν ώσης του παρακείμενου κινητήρα ή κιβωτίου ταχυτήτων. Μια άνοδος μεγαλύτερη από 10°C σε σχέση με τη γραμμή βάσης υποδηλώνει αξονική ώθηση. Μπορείτε επίσης να εκτελέσετε μια δοκιμή «ώθησης-έλξης»: με ​​τη σύζευξη σε ηρεμία, σπρώξτε το χιτώνιο προς τη μία πλήμνη με μια ράβδο και μετρήστε την αλλαγή του διακένου. Η επιτρεπόμενη αξονική δύναμη δεν πρέπει να υπερβαίνει το 5% της ικανότητας ροπής του συνδέσμου. Εάν υπάρχει ώση, τοποθετήστε ξανά τη βάση του μηχανήματος ή ρυθμίστε το μήκος του αποστάτη.
