SWP-G Super Short Flex Τύπος Universal Joint Coupling

SWP-G Super Short Flex Τύπος Universal Joint Coupling

Ο Universal Joint Coupling SWP-G Super Short Flex Type της Raydafon είναι αυτό ακριβώς που ψάχνετε. Είναι κατασκευασμένο ειδικά για αυτές τις συμπαγείς ρυθμίσεις όπου κάθε ίντσα μετράει, χωρίς να τσιγκουνεύεστε την ισχύ που χρειάζεστε.


Σύζευξη υψηλής ροπής για στενούς χώρους και βαριά μηχανήματα

Όταν τα εργαλεία κατασκευής ή οι γεωργικές θεριστικές μηχανές χρειάζονται αγενικός σύνδεσμος άρθρωσηςπου ταιριάζει σε στενούς χώρους αλλά εξακολουθεί να προσφέρει μεγάλη ροπή, το Raydafon SWP-G είναι κατασκευασμένο για τη δουλειά. Εξαιρετικά σύντομη σχεδίαση, ευέλικτο στοιχείο και ροπή έως 224 kN·m — χωρίς συμβιβασμούς στην απόδοση.

225–350mm

Διάμετρος περιστροφής

224kN·m

Μέγιστη ροπή

5°

Γωνιακή κακή ευθυγράμμιση

ISO 9001

Πρότυπο ποιότητας

Συμπαγής Ισχύς

Σούπερ κοντό, κατασκευασμένο για σφιχτές συναρμολογήσεις

Η "σούπερ κοντή" σχεδίαση δεν είναι απλώς μια ετικέτα - συμπιέζεται σε στενά σημεία που δεν μπορούν να φτάσουν άλλοι σύνδεσμοι. Η διάμετρος περιστροφής 225 mm έως 350 mm ταιριάζει σε βαρύ εξοπλισμό μεσαίου μεγέθους.

Ως σύντομος εύκαμπτος σύνδεσμος γενικής σύνδεσης, χειρίζεται έως και 5 μοίρες γωνιακής απόκλισης ενώ μεταφέρει ροπή έως και 224 kN·m. Το ενσωματωμένο εύκαμπτο στοιχείο απορροφά τους κραδασμούς και τους κραδασμούς, έτσι ώστε τα άλλα εξαρτήματα να μην υφίστανται τη φθορά.

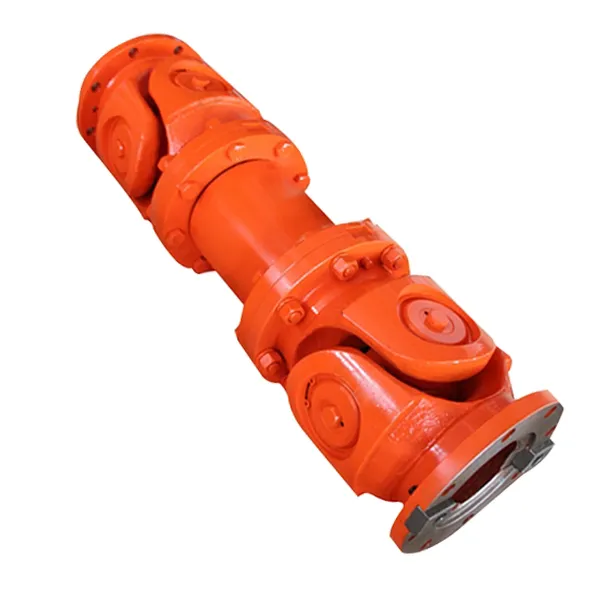

Raydafon SWP-G super short flex type universal joint coupling

Προδιαγραφές προϊόντος

Πέντε τυπικά μοντέλα από SWP225G έως SWP350G. Η ροπή κυμαίνεται από 56 kN·m έως 224 kN·m. Προσαρμοσμένα μεγέθη διαθέσιμα κατόπιν αιτήματος.

Μοντέλο D (mm) Tn (kN·m) Tf (kN·m) β≤ L (mm) M (kg)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

Σημείωση: παράδειγμα σήμανσης — διάμετρος περιστροφής D=315mm, μήκος δόσης L=620mm, κοντό τύπος G χωρίς ελαστικό τύπο: ζεύξη SWP315GX620.

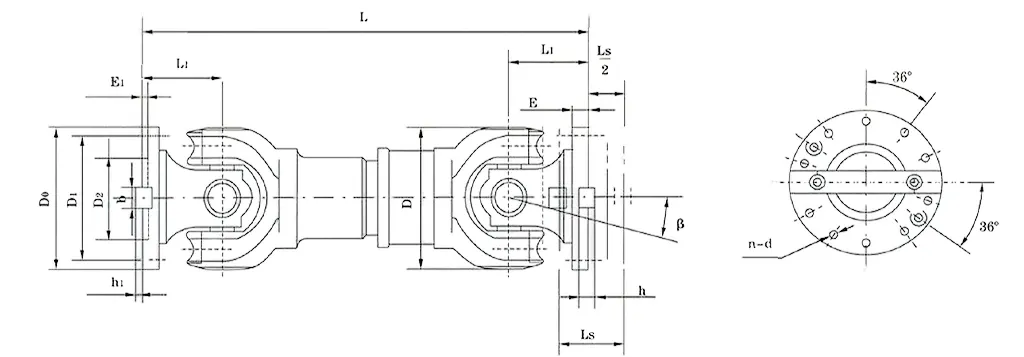

SWP-G coupling dimension drawing

Εφαρμογή προϊόντος

Σχεδιασμένο για στενά σημεία όπου χρειάζεστε ευελιξία και δύναμη. Μετακινεί αποτελεσματικά τη ροπή σε χώρους χωρίς χώρο για ογκώδη μέρη, ακόμη και όταν οι άξονες δεν είναι τέλεια ευθυγραμμισμένοι.

Κατασκευαστικός Εξοπλισμός

Οι εκσκαφείς και οι φορτωτές έχουν στενούς χώρους όπου τα μέρη τρίβονται κοντά μεταξύ τους. Το SWP-G ταιριάζει απόλυτα, απορροφώντας τους κραδασμούς και χειρίζεται τη συνεχή κίνηση.

Γεωργικά μηχανήματα

Τρακτέρ που οργώνουν ανώμαλα χωράφια και θεριζοαλωνιστικές μηχανές σε ανώμαλο έδαφος. Προσαρμόζεται σε γωνιακές εσφαλμένες ευθυγραμμίσεις από εργασίες εκτός δρόμου, μειώνοντας τη φθορά.

Ναυτικές ρυθμίσεις

Σφιχτοί χώροι κινητήρα στα σκάφη. Η ανθεκτική στη διάβρωση κατασκευή χειρίζεται το αλμυρό νερό και τα δυναμικά φορτία από τα κύματα και την πρόωση.

Ανανεώσιμες Πηγές Ενέργειας

Οι ανεμογεννήτριες και οι ηλιακοί ιχνηλάτες χρειάζονται ακριβή έλεγχο σε περιορισμένους χώρους. Υψηλή ροπή με μικρή οπισθοδρόμηση και χαμηλή συντήρηση.

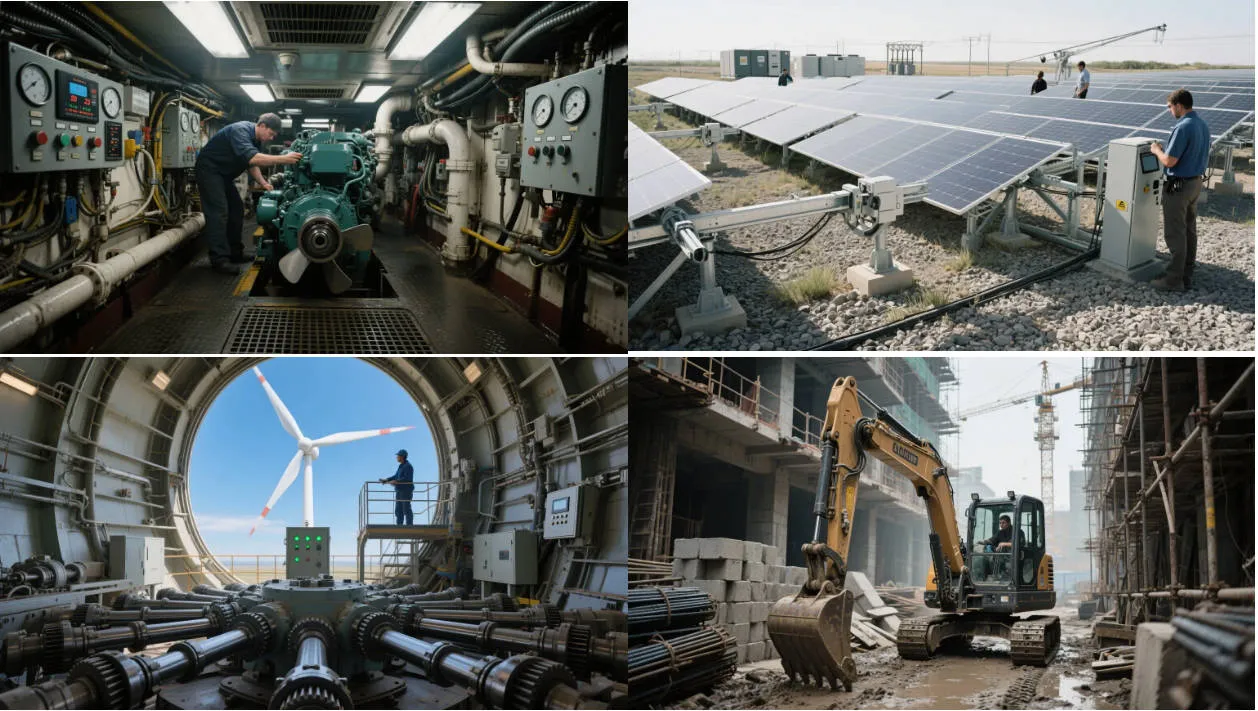

SWP-G coupling applications

Χαρακτηριστικά προϊόντος

Συμπαγής κατασκευή, υψηλή ροπή, ανθεκτικά υλικά και αντοχή στη διάβρωση — σχεδιασμένη για συνεχή εργασία σε απαιτητικά περιβάλλοντα.

Εύκαμπτο στοιχείο υψηλής ροπής

Τα προηγμένα εύκαμπτα στοιχεία χειρίζονται μεγάλες γωνιακές αποκλίσεις χωρίς συμβιβασμούς στην απόδοση. Ιδανικό για δυναμικά περιβάλλοντα όπου οι άξονες μετατοπίζονται.

Ανθεκτικά Υλικά

Τα εξαρτήματα από χάλυβα και μπρούτζο υψηλής αντοχής αντιστέκονται στη φθορά και την κούραση σε συνεχή λειτουργία. Απορροφά τους κραδασμούς για να διατηρεί σταθερή τη μετάδοση ισχύος.

Γρήγορη Εγκατάσταση

Οι συνδέσεις με βίδες ή με κλειδί συνδέονται γρήγορα και μειώνουν τον χρόνο συντήρησης. Χειρίζεται καλά τις αξονικές κινήσεις — χωρίς ολίσθηση ή κακή προσαρμογή κατά τη μετατόπιση εξαρτημάτων.

Αντοχή στη διάβρωση

Οι προστατευτικές επικαλύψεις αντέχουν στο αλμυρό νερό και σε σκληρά περιβάλλοντα. Λειτουργεί εξαιρετικά ως θαλάσσιος σύνδεσμος γενικής σύνδεσης για συστήματα πρόωσης.

SWP-G coupling features

Πώς λειτουργεί

Εύκαμπτη μετάδοση ροπής — μια γέφυρα μεταξύ αξόνων που μπορεί να κινηθεί λίγο χωρίς να διακοπεί η σύνδεση.

Περιστροφές άξονα εισόδου Ο άξονας εισόδου περιστρέφεται και κινεί το εύκαμπτο στοιχείο.
Εύκαμπτες κάμψεις στοιχείων Τα ελαστομερή στοιχεία χειρίζονται γωνιακές, αξονικές και ακτινικές μετατοπίσεις χωρίς σπατάλη ενέργειας.
Η ροπή μεταφέρεται στον άξονα εξόδου Το εύκαμπτο στοιχείο μεταφέρει τη ροπή στον άξονα εξόδου λυγίζοντας αρκετά — χωρίς τραντάγματα, χωρίς ξαφνικά σταματήματα.
Οι κραδασμοί απορροφώνται Σε θαλάσσια περιβάλλοντα ή ανώμαλο έδαφος, η ευέλικτη σχεδίαση απορροφά τους κραδασμούς και τους κραδασμούς, παρατείνοντας τη διάρκεια ζωής.

Κριτικές πελατών

Σχόλια από μηχανικούς και ομάδες συντήρησης που χρησιμοποιούν το SWP-G στην παραγωγή.

⭐⭐⭐⭐⭐

"Είναι σκληρό, χειρίζεται εργασίες υψηλής ροπής χωρίς να ιδρώνει. Μετά από μήνες τρέξιμο, δεν έχουμε δει σχεδόν καμία φθορά."

Li Jian — Senior Engineer, Shanghai Industrial Equipment

⭐⭐⭐⭐⭐

"Ανταλλάξαμε τους παλιούς, ογκώδεις συνδέσμους μας. Η μεταφορά ισχύος είναι ομαλή και σταθερή και το κόστος συντήρησης έχει μειωθεί."

Emily Walker — Τεχνική Διευθύντρια, New York Manufacturing Solutions

⭐⭐⭐⭐⭐

"Το μικρό μέγεθος ταιριάζει στις σφιχτές ρυθμίσεις μας και η ευέλικτη σχεδίαση διατηρεί τις λειτουργίες ομαλή. Λιγότεροι πονοκέφαλοι συντήρησης."

Andrea Rossi — Operations Manager, Milan Engineering

⭐⭐⭐⭐⭐

"Ακόμη και κάτω από βαριά φορτία, η απόδοση παραμένει σταθερή. Η απόδοση της γραμμής παραγωγής μας έχει αυξηθεί πολύ."

Jean-Claude Lefevre — Υπεύθυνος Συντήρησης, Lyon Mechanical Works

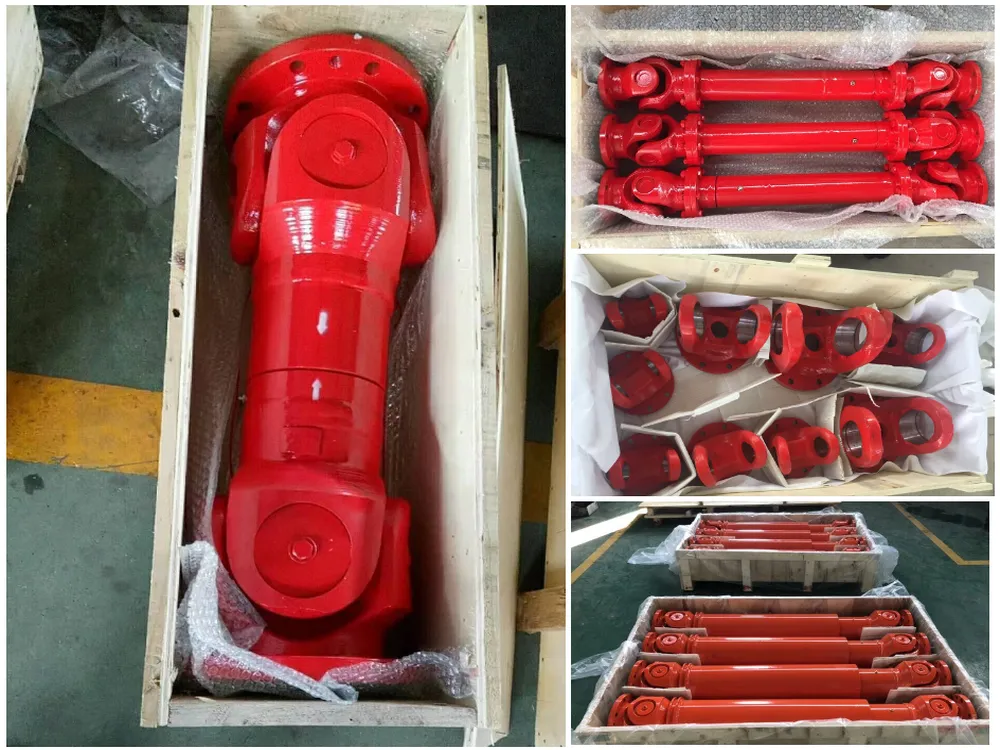

Raydafon universal joint coupling factory

Χρειάζεστε έναν σύνδεσμο SWP-G για τον εξοπλισμό σας;

Στείλτε μας τη διάμετρο περιστροφής, την απαίτηση ροπής, το μήκος εγκατάστασης και την εφαρμογή. Η ομάδα μας θα επιβεβαιώσει το σωστό μοντέλο και θα προσφέρει μια προσαρμοσμένη λύση.
