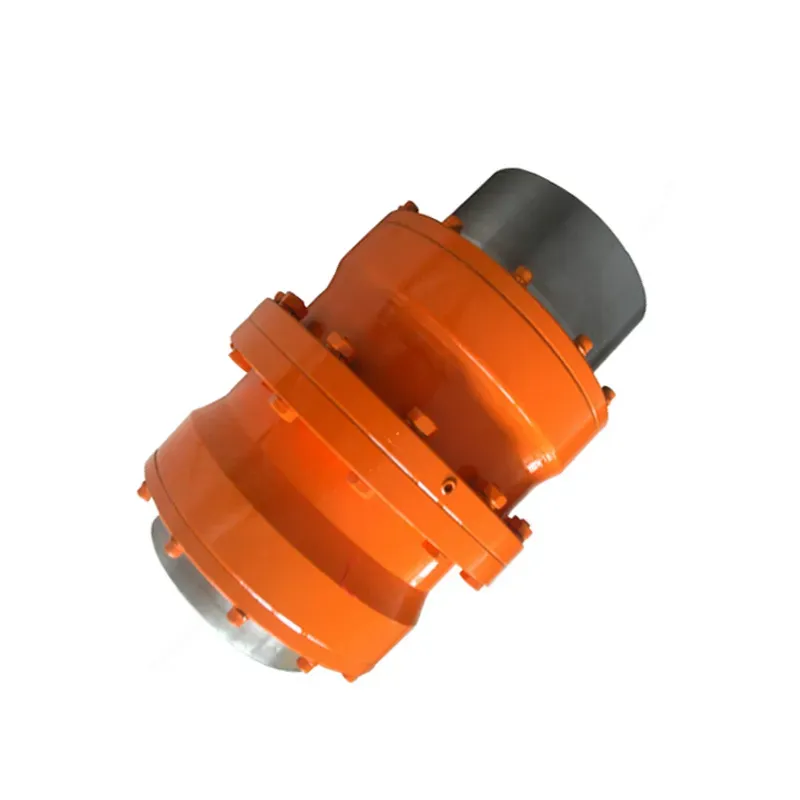

Αντικατάσταση γραναζιού GIGL Drum Shape Gear Coupling

Σύζευξη με γρανάζια σχήματος τυμπάνου GIGL για βιομηχανική μετάδοση βαρέως τύπου

Εάν τα βαριά μηχανήματα σας - βάσεις έλασης χαλυβουργίας, θραυστήρες εργοστασίου τσιμέντου ή μεταφορείς εξόρυξης - χρειάζονται μια σύζευξη που δεν θα υποχωρεί από την υψηλή ροπή, το Raydafon's Replacement ofΣύζευξη με γρανάζια σχήματος τυμπάνου GIGLέχει κατασκευαστεί για αυτήν ακριβώς τη δουλειά.

Δόντια σε σχήμα τυμπάνου κατασκευασμένα για χρήση σε πραγματικό κόσμο

Τι το κάνει αυτόσύζευξη γραναζιών τυμπάνουσυνεχίζω να αντιστέκομαι; Τα δόντια σε σχήμα τυμπάνου. Δεν μεταφέρουν απλώς ισχύ - χειρίζονται το χάος της πραγματικής χρήσης. Η μέγιστη ροπή φθάνει τα 2000 kN·m, τα μεγέθη οπών κυμαίνονται από 50 mm έως 400 mm και απαιτούνται έως και 1,5 μοίρες γωνιακής εσφαλμένης ευθυγράμμισης. Επιπλέον, αντισταθμίζει τις αξονικές και ακτινικές μετατοπίσεις που θα φθείρουν γρήγορα τους συνηθισμένους συνδέσμους.

Χάλυβας 42CrMo με Ελικοειδή Δόντια Ακριβείας Γείωσης

Η Raydafon το κατασκευάζει από ατσάλι υψηλής αντοχής 42CrMo και, στη συνέχεια, τρίβει με ακρίβεια τα δόντια του γραναζιού, έτσι ώστε η ισχύς να ρέει ομαλά και η φθορά να παραμένει χαμηλή. Είναι βασικό στοιχείο για τους αγοραστές που αναζητούνσυνδέσμους γραναζιών υψηλής ροπής για βιομηχανικές εφαρμογές; συνεχίζει να λειτουργεί ακόμα και όταν οι μηχανές πιέζονται δυνατά.

Πιστοποιημένο κατά ISO 9001 και φιλικό προς τη συντήρηση

Αυτή η σύζευξη δεν είναι απλώς σκληρή — είναι έξυπνη και για συντήρηση. Είναι πιστοποιημένο κατά ISO 9001. Το πλέγμα των γραναζιών λιπαίνεται, γεγονός που μειώνει τους κραδασμούς και παρατείνει τη διάρκεια ζωής, ακόμη και σε ορυχεία με σκόνη ή σε τσιμεντοβιομηχανίες που φουσκώνουν. Η συμπαγής δομή του σημαίνει ότι η τοποθέτησή του σε ελασματουργεία ή σε μεταφορικούς δίσκους δεν μετατρέπεται σε μεγάλο έργο. Γι' αυτό είναι κορυφαία επιλογή ως αανθεκτικός σύνδεσμος γραναζιών τυμπάνουκαι μια προτιμώμενη επιλογή για προσαρμοσμένους συνδέσμους γραναζιών για εξοπλισμό εξόρυξης — τα μεγέθη και οι επιφανειακές επεξεργασίες μπορούν να προσαρμοστούν στις ρυθμίσεις σας.

Ανταγωνιστική εργοστασιακή τιμολόγηση από την Κίνα

Το εργοστάσιο της Raydafon βρίσκεται στην Κίνα, επομένως εξισορροπούμε την καλή ποιότητα με τις τιμές που είναι λογικές. Δεν πουλάμε ένα ανταλλακτικό που ταιριάζει σε όλους — συνεργαζόμαστε μαζί σας για να αποκτήσουμε τον σωστό σύνδεσμο για τα μηχανήματα σας. Λιγότερος χρόνος διακοπής λειτουργίας, καλύτερη απόδοση και σύζευξη που κρατά τον βαρύ εξοπλισμό σας σε κίνηση.

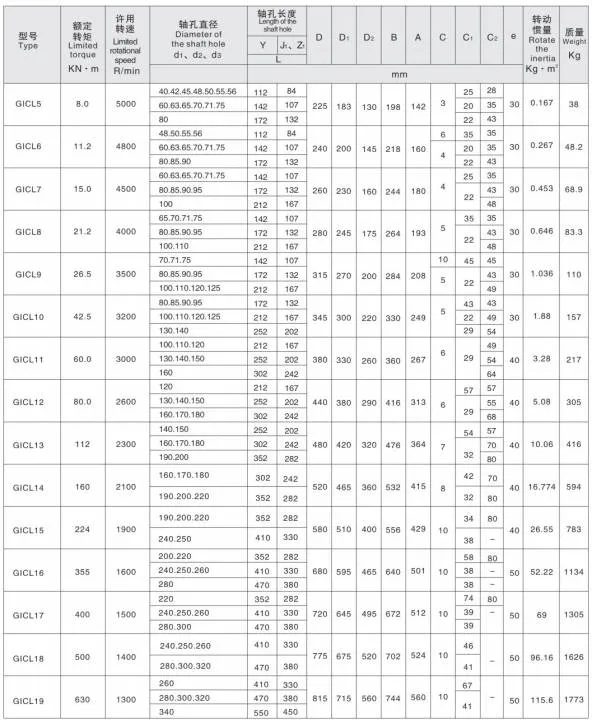

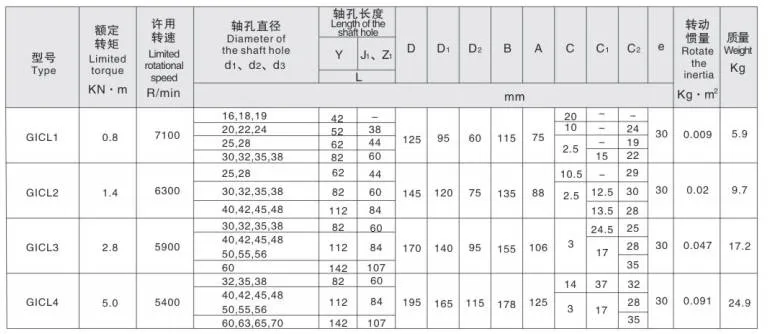

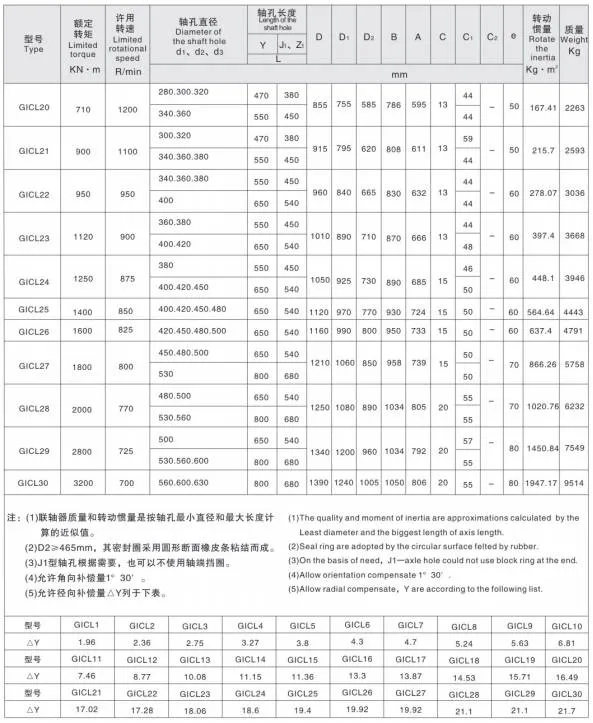

Προδιαγραφές προϊόντος

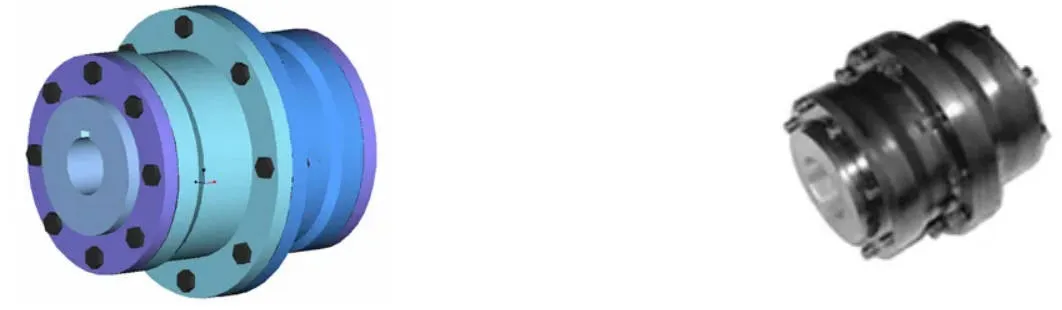

Χαρακτηριστικά προϊόντος

Ο σύνδεσμος γραναζιών σχήματος τυμπάνου GIGL είναι μια επιλογή υψηλής απόδοσης σε εύκαμπτα συστήματα ζεύξης γραναζιών, προσαρμοσμένη για δύσκολα βιομηχανικά σενάρια όπου η αξιόπιστη μετάδοση ισχύος είναι αδιαπραγμάτευτη.

15–20% υψηλότερη χωρητικότητα φορτίου από τους συνδέσμους με ίσια δόντια

Τι το κάνει αυτό προχωρημένοσύζευξη γραναζιών σε σχήμα τυμπάνουκορυφαία επιλογή είναι η ικανότητά του να χειρίζεται αποτελεσματικά τη γωνιακή κακή ευθυγράμμιση διατηρώντας ανέπαφη τη μετάδοση υψηλής ροπής. Σε σύγκριση με τους συνδέσμους γραναζιών με ευθεία δόντια, το μοντέλο GIGL προσφέρει μέση ώθηση 15–20% στην ανοχή φορτίου κάτω από τις ίδιες συνθήκες εξωτερικής διαμέτρου εσωτερικού χιτωνίου και μέγιστης εξωτερικής διαμέτρου ζεύξης. Αυτό το καθιστά ιδανικό για εφαρμογές GIGL υψηλού φορτίου.

Γωνιακή μετατόπιση έως 1°30'

Ένα από τα μεγαλύτερα πλεονεκτήματά του είναι η βελτιωμένη αντιστάθμιση γωνιακής μετατόπισης. Όταν η ακτινική μετατόπιση είναι μηδέν, οι σύνδεσμοι γραναζιών με ευθεία δόντια χειρίζονται μόνο 1°, αλλά ο σύνδεσμος γραναζιού σχήματος τυμπάνου GIGL φτάνει έως και 1°30' — βελτίωση 50%. Αυτό το καθιστά ιδανικό για περιβάλλοντα χαμηλής ταχύτητας και βαρέως φορτίου όπως π.χμηχανήματα μεταλλουργίας και μεταλλουργίας, όπου η ανοχή στην κακή ευθυγράμμιση αλλάζει το παιχνίδι.

Βελτιστοποιημένη επαφή με τα δόντια, χαμηλότερος θόρυβος, μεγαλύτερα διαστήματα συντήρησης

Η επιφάνεια του δοντιού σε σχήμα τυμπάνου βελτιώνει την επαφή μεταξύ των εσωτερικών και εξωτερικών δοντιών. Διορθώνει κοινά προβλήματα με συνδέσμους με ίσια δόντια, όπως συμπίεση άκρων και συγκέντρωση πίεσης στα άκρα των δοντιών κατά τη γωνιακή μετατόπιση. Ταυτόχρονα, μειώνει την τριβή και τη φθορά, μειώνει τον θόρυβο και επεκτείνει τα διαστήματα συντήρησης. Το πλατύ σχήμα του εξωτερικού περιβλήματος των δοντιών διευκολύνει τη συναρμολόγηση και την αποσυναρμολόγηση για τις ομάδες συντήρησης.

Απόδοση μετάδοσης 99,7%.

Όσον αφορά την απόδοση μετάδοσης, ο σύνδεσμος με γρανάζια σχήματος τυμπάνου GIGL φτάνει το 99,7% — αριθμός που δείχνει την αξιοπιστία του για βιομηχανικές χρήσεις σύζευξης γραναζιών, από συστήματα μεταφοράς στην κατασκευή έως βαριά μηχανήματα στις κατασκευές. Το εξωτερικό χιτώνιο δοντιών χρησιμοποιεί δόντια σε σχήμα τυμπάνου για ομαλή δικτύωση, κατασκευασμένα από χάλυβα υψηλής ποιότητας με μεσαίες σκληρές επιφάνειες δοντιών για να υποστηρίζουν βαριά φορτία. Η προαιρετική σκλήρυνση της επιφάνειας των δοντιών (HRC ≥ 56) αναβαθμίζει περαιτέρω την ανθεκτικότητα. Ο ελαφρύς σχεδιασμός του διατηρεί χαμηλή περιστροφική αδράνεια — ιδανικό για εξοπλισμό όπου η ταχύτητα και η ακρίβεια έχουν σημασία.

Αξιόπιστη λίπανση, σφράγιση και εναλλαξιμότητα

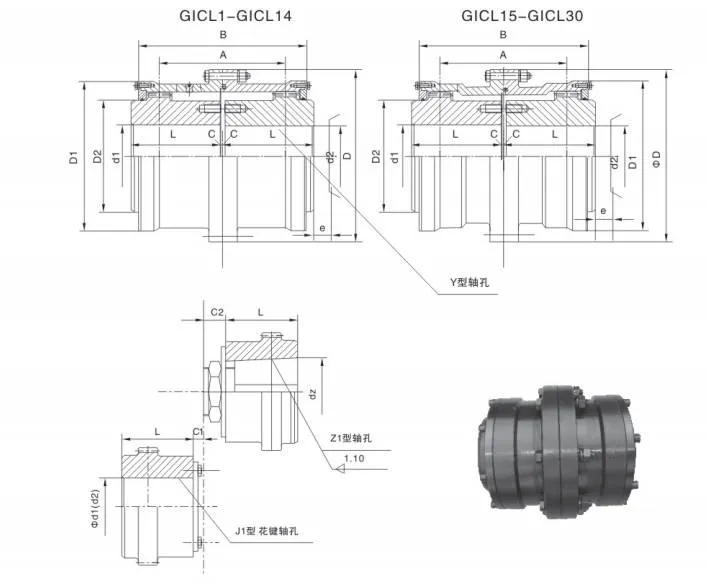

Για να διατηρηθεί η καλή λειτουργία του γραναζιού ζεύξης σχήματος τυμπάνου GIGL μακροπρόθεσμα, είναι εξοπλισμένος με αξιόπιστες δομές λίπανσης και στεγανοποιήσεις που παρατείνουν τη διάρκεια ζωής και απλοποιούν τη συντήρηση. Ο συμμετρικός σχεδιασμός του εξασφαλίζει εξαιρετική εναλλαξιμότητα, επομένως η αντικατάσταση εξαρτημάτων είναι απλή. Για λειτουργίες υψηλής ταχύτητας όπου οι περιφερειακές ταχύτητες υπερβαίνουν τα 36 m/s, η δυναμική εξισορρόπηση αποτρέπει τους κραδασμούς και εξασφαλίζει σταθερή απόδοση. Οι διαμορφώσεις οπών άξονα προσφέρουν ευελιξία — συνδυάζουν τύπους Y, Z1 και J1 για να ταιριάζουν σε διαφορετικές ανάγκες σύνδεσης.

Πλήρης γκάμα συνδέσμων γραναζιών σχήματος τυμπάνου

Raydafon, ένας έμπιστοςκατασκευαστής συνδέσμου γραναζιών, παράγει μια πλήρη γκάμα συνδέσμων γραναζιών σε σχήμα τυμπάνου πέρα ​​από την GIGL, συμπεριλαμβανομένων των παραλλαγών GICL, GIICL, GICLZ, GIICLZ και NGCL — όλες πληρούν αυστηρά βιομηχανικά πρότυπα για την εγγύηση της ποιότητας.

Συμπαγές, άκαμπτο-ευέλικτο, χαμηλή συντήρηση

Αυτός ο άκαμπτος-εύκαμπτος σύνδεσμος προσφέρει πολλά πλεονεκτήματα: συμπαγής δομή, μικρή ακτίνα στροφής, υψηλή χωρητικότητα φορτίου, κορυφαία απόδοση, χαμηλό θόρυβο και μεγάλους κύκλους συντήρησης. Είναι ιδιαίτερα κατάλληλο για συνθήκες χαμηλής ταχύτητας, βαρέως τύπου στη μεταλλουργία (ελαιοτριβεία), την εξόρυξη (θραυστήρες), την ανύψωση και τη μεταφορά (γερανοί), καθώς και τις μεταδόσεις άξονα πετρελαίου, χημικών και γενικών μηχανημάτων.

Σημειώσεις Εφαρμογής

Λόγω της υψηλής ακαμψίας και της ευελιξίας του χωρίς ελαστικότητα, δεν συνιστάται για μηχανήματα που χρειάζονται απόσβεση κραδασμών, προσωρινή προστασία ή εξαιρετικά αυστηρή ευθυγράμμιση άξονα — όπως εξοπλισμός ακριβείας όπου ακόμη και μικροί κραδασμοί θα μπορούσαν να επηρεάσουν την απόδοση.

Σενάρια εφαρμογής

Ο σύνδεσμος γραναζιού σχήματος τυμπάνου GIGL χρησιμοποιείται ευρέως σε βαρείς βιομηχανικούς τομείς όπου η υψηλή ροπή, η ανοχή σε κακή ευθυγράμμιση και η ανθεκτικότητα είναι ζωτικής σημασίας.

Γιατί να αγοράσετε από τη Raydafon

Η Raydafon έχει έδρα την Κίναπρομηθευτής ζεύξης γραναζιώνμε πάνω από μια δεκαετία εμπειρία στα μηχανικά εξαρτήματα μετάδοσης. Εξισορροπούμε την καλή ποιότητα με τις ανταγωνιστικές εργοστασιακές τιμές και δεν πουλάμε ανταλλακτικά που ταιριάζουν σε όλα — συνεργαζόμαστε μαζί σας για να ταιριάξουμε τον σωστό σύνδεσμο με τα μηχανήματα σας.

Προσαρμοσμένα μεγέθη και επεξεργασίες επιφανειών

Χρειάζεστε συγκεκριμένο μέγεθος οπής, σκλήρυνση επιφάνειας δοντιού (HRC ≥ 56) ή προσαρμοσμένη διαμόρφωση οπής άξονα; Προσαρμόζουμε τα μεγέθη και τις επιφανειακές επεξεργασίες για να ταιριάζουν με τη δική σας ρύθμιση.

Γρήγορη παράδοση και τεχνική υποστήριξη

Τα τυπικά μοντέλα αποστέλλονται γρήγορα και η ομάδα μηχανικών μας παρέχει οδηγίες εγκατάστασης και θέσης σε λειτουργία κατόπιν αιτήματος. Λιγότερος χρόνος διακοπής λειτουργίας, καλύτερη απόδοση και σύζευξη που κρατά τον βαρύ εξοπλισμό σας σε κίνηση.
