Ποια είναι τα τρία βασικά στάδια μετάδοσης του κιβωτίου ταχυτήτων ανεμογεννητριών;

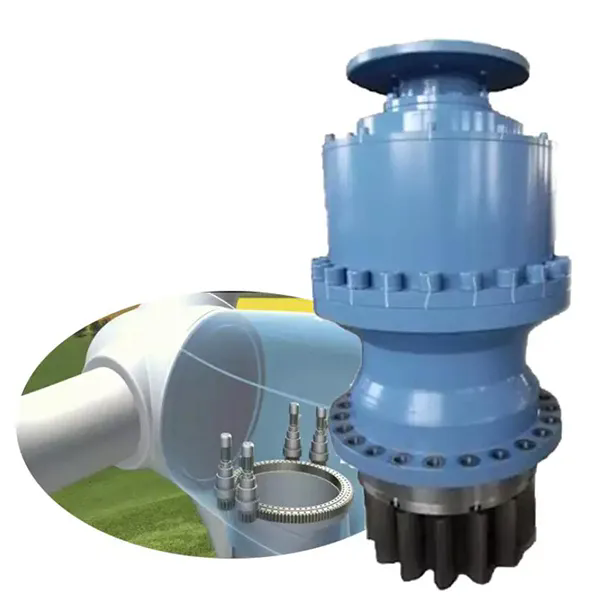

Κιβώτια ταχυτήτων ανεμογεννητριώνμετατρέψτε την περιστροφή του ρότορα χαμηλής ταχύτητας σε είσοδο γεννήτριας υψηλής ταχύτητας. Μια αστοχία μπορεί να οδηγήσει σε σημαντικό κόστος διακοπής λειτουργίας. Η κατανόηση αυτών των πολύπλοκων στοιχείων δεν είναι απλώς μια καμπύλη τεχνικής εκμάθησης. είναι ζωτικής σημασίας για τη μεγιστοποίηση της απόδοσης της επένδυσης για τα αιολικά πάρκα. Ως κορυφαίος ΚΑΕ,Raydafonσχεδιάζει κάθε υποσυστατικό του κιβωτίου ταχυτήτων ώστε να πληροί τα υψηλότερα πρότυπα αντοχής, ακρίβειας και απόδοσης. Ένα σύγχρονοκιβώτιο ταχυτήτων ανεμογεννήτριαςενσωματώνει τρία βασικά στάδια μετάδοσης σε ένα ενιαίο σύστημα. Οι αντίστοιχες λειτουργίες και τα βασικά στοιχεία τους παρατίθενται παρακάτω.

1. Planetary Gear Stage

Λειτουργία:

Χειρίζεται την υψηλή ροπή εισόδου (έως 6 MN·m) από τον άξονα του ρότορα σε ταχύτητες 6-20 σ.α.λ.

Βασικά συστατικά:

Sun Gear: Μεταδίδει τη ροπή στο ηλιακό γρανάζι τριών έως πέντε πλανητικών γραναζιών.

Planet Gears: Περιστρέψτε γύρω από τον ηλιακό εξοπλισμό που είναι τοποθετημένος στον φορέα του πλανήτη.

Ring Gear: Ένα σταθερό εξωτερικό γρανάζι με εσωτερικά δόντια.

Planet Carrier: Συνδέει τα πλανητικά γρανάζια στον ενδιάμεσο άξονα.

2. Ενδιάμεσο Στάδιο Παράλληλου Άξονα

Λειτουργία: Χρησιμοποιεί ελικοειδή γρανάζια για να αυξήσει την ταχύτητα κατά 10-15 φορές. Βασικά συστατικά:

Πινιόν εισόδου: Οδηγείται από τον πλανητικό φορέα γραναζιών.

Intermediate Gear: Μεταδίδει την κίνηση στο στάδιο υψηλής ταχύτητας.

Άξονας: Κραματοποιημένος χάλυβας υψηλής αντοχής, σχεδιασμός ανθεκτικός στην κόπωση.

Ρουλεμάν: Ρουλεμάν γωνιακής επαφής ακριβείας.

3. Στάδιο υψηλής ταχύτητας

Λειτουργία: Αυξάνει την τελική ταχύτητα της γεννήτριας στις 1.500-1.800 RPM.

Βασικά συστατικά:

Πινιόν εξόδου: Συνδέεται με τον σύνδεσμο της γεννήτριας.

Σύστημα λίπανσης: λίπανση με πίδακα και εκτόξευση.

Κύκλωμα ψύξης: Εναλλάκτης θερμότητας λαδιού-αέρα.

Κιβώτιο ταχυτήτων ανεμογεννήτριαςΚρίσιμα υποστηρικτικά συστήματα:
