Ο κύλινδρος μπούμας είναι ο κριός που ανεβάζει και κατεβάζει τη μπούμα ενός μίνι εκσκαφέα και είναι ο κύλινδρος που δέχεται το μεγαλύτερο φορτίο σε ολόκληρο το μηχάνημα. Η Raydafon σφυρηλατεί την κάννη από κράμα χάλυβα υψηλής αντοχής, αλέθει τη οπή για να μειώσει την εσωτερική τριβή και τη σφραγίζει με διάταξη διπλής σφράγισης για συνθήκες σκόνης στο χώρο. Παρέχεται ως εξάρτημα OEM ή ως ανταλλακτικός κύλινδρος κατασκευασμένος στο αρχικό σας σχέδιο.

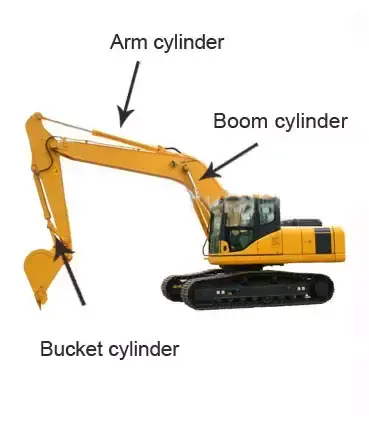

Ο κύλινδρος της μπούμας βρίσκεται μεταξύ του πλαισίου της μηχανής και της μπούμας και είναι το εξάρτημα που ανυψώνει ολόκληρη την άνω κατασκευή του εκσκαφέα. Σε έναν μίνι εκσκαφέα ο βραχίονας κριός λειτουργεί με μικρότερη διαδρομή από ένα μηχάνημα πλήρους μεγέθους, αλλά με υψηλό κύκλο λειτουργίας, συχνά χιλιάδες κύκλους την ημέρα σε δημοτικές εργασίες, εργασίες εξωραϊσμού και αγροτικές εργασίες. Αυτός ο συνδυασμός - σύντομη διαδρομή, υψηλός αριθμός κύκλων, περιβάλλον με σκόνη - είναι αυτό που πρέπει να απαντήσει η προδιαγραφή, και όχι μόνο η ακατέργαστη δύναμη.
Η Raydafon παράγει αυτόν τον κύλινδρο στο δικό της εργοστάσιο στο Ningbo της Κίνας, τόσο για κατασκευαστές μηχανών όσο και για το aftermarket. Οι τυπικές διάμετροι οπών κυμαίνονται από 50 mm έως 125 mm με διάμετρο ράβδου από 25 mm έως 75 mm, διαδρομή έως 1000 mm και μέγιστη ώθηση 361 kN, με εύρος θερμοκρασίας εργασίας από -20 °C έως +70 °C. Οι σχετικοί κύλινδροι από το ίδιο εργοστάσιο περιλαμβάνουν τον ευρύτερουδραυλικός κύλινδρος εκσκαφέαεύρος, τουδραυλικός κύλινδρος κάδου για μικρό εκσκαφέαπου δουλεύει μαζί του στο ίδιο μηχάνημα και τουδραυλικός κύλινδροςκατάλογος που καλύπτει άλλα κινητά μηχανήματα.
Τυπικό φύλλο προδιαγραφών για τον κύλινδρο μπούμας μίνι εκσκαφέα.
| Παράμετρος | Αξία |
|---|---|
| Διάμετρος οπής | 50 mm – 125 mm |
| Διάμετρος ράβδου | 25 mm – 75 mm |
| Κτύπημα | ≤ 1000 χλστ |
| Μέγιστη ώθηση | 361 kN |
| Πίεση | 29,4 MPa |
| Θερμοκρασία εργασίας | −20 °C έως +70 °C |
Πώς σχετίζονται η ώθηση και η διάτρηση:η μέγιστη ώθηση 361 kN ισχύει για τη μεγαλύτερη οπή στην περιοχή στα 29,4 MPa. Μια μικρότερη οπή παράγει αναλογικά λιγότερη δύναμη στην ίδια πίεση — μια οπή 50 mm στα 29,4 MPa δίνει περίπου 57,7 kN, μια οπή 63 mm περίπου 91,6 kN και μια οπή 80 mm περίπου 147,8 kN. Καθορίζετε πάντα τη διάτρηση μαζί με την πίεση του συστήματος, επειδή η ώθηση που χρειάζεται το μηχάνημά σας είναι αυτή που αποφασίζει για τη διάτρηση και όχι το αντίστροφο.

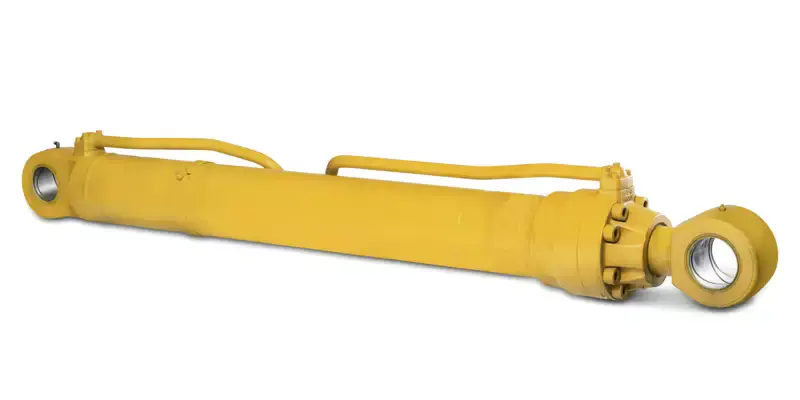

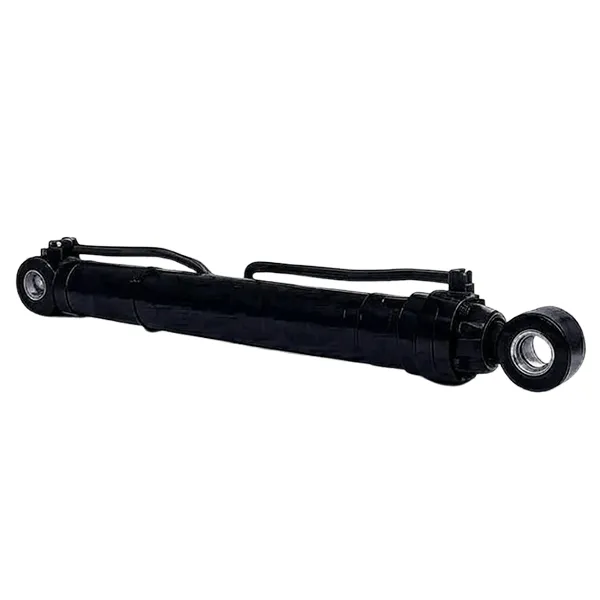

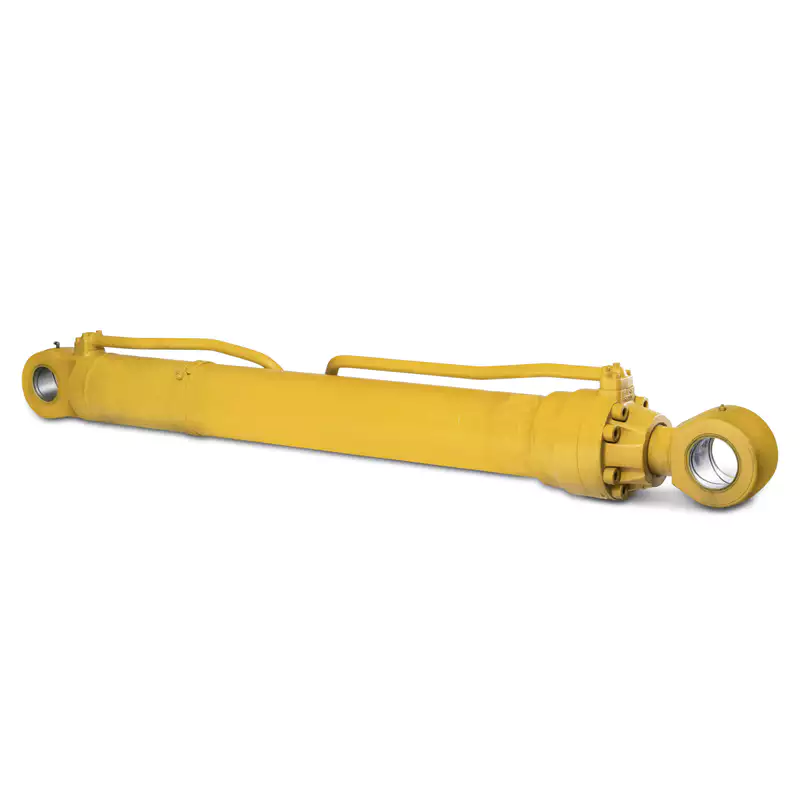

Φωτογραφίες και όψεις αναφοράς του κυλίνδρου μπούμας που παράγουμε για μίνι εκσκαφείς.
Η κάννη είναι σφυρηλατημένη από υλικό κραμάτων υψηλής αντοχής και όχι κατεργασμένο από υλικό σωλήνα, γεγονός που δίνει μια πιο ομοιόμορφη δομή κόκκων και καλύτερη αντοχή στην κόπωση στα σπειρώματα και στα συγκολλημένα άκρα. Στη συνέχεια, η οπή γειώνεται με ακρίβεια, έτσι ώστε το στεγανοποιητικό έμβολο να κινείται ενάντια σε ένα σταθερό φινίρισμα επιφάνειας. Αυτό το φινίρισμα είναι αυτό που διατηρεί τον συντελεστή εσωτερικής τριβής χαμηλό - περίπου 30% χαμηλότερο από μια μη γειωμένη οπή στη συγκριτική μας δοκιμή - και αυτός είναι ο λόγος για τον οποίο η μπούμα μπορεί ακόμα να διαμορφωθεί με ακρίβεια όταν το μηχάνημα λειτουργεί σε στενό χώρο όπου τα εκατοστά έχουν σημασία.
Κάθε κύλινδρος χρησιμοποιεί μια ενσωματωμένη δομή διπλής στεγανοποίησης με εισαγόμενο καουτσούκ ανθεκτικό στη φθορά. Η εσωτερική τσιμούχα συγκρατεί την υδραυλική πίεση ενώ ο εξωτερικός υαλοκαθαριστήρας κρατά τη σκόνη και την υγρασία μακριά από το χείλος στεγανοποίησης, η οποία είναι η διάταξη που έχει σημασία στην εργασία του εργοταξίου: ένα μόνο σφράγισμα που επιτρέπεται να λειτουργεί μολυσμένο είναι αυτό που προκαλεί το αργό κλάμα που τελικά γίνεται διαρροή. Κατά τη λειτουργία αυτή η κατασκευή επεκτείνει τη διάρκεια ζωής του κυλίνδρου κατά περισσότερο από 40% σε σύγκριση με μια διάταξη μονής σφράγισης και μειώνει τη συχνότητα που το μηχάνημα πρέπει να βγαίνει από τη λειτουργία του για συντήρηση.
Η οπή, η ράβδος, η διαδρομή, τα κέντρα στερέωσης και οι θέσεις θυρών παράγονται στο σχέδιο. Για έναν κύλινδρο αντικατάστασης αυτό είναι το κρίσιμο μέρος — τα κέντρα στερέωσης και οι διάμετροι των πείρων πρέπει να ταιριάζουν ακριβώς με τον βραχίονα και το πλαίσιο του μηχανήματος, επομένως στείλτε το αρχικό σχέδιο, το μοντέλο μηχανής ή τις μετρημένες διαστάσεις του χαλασμένου κυλίνδρου και θα ταιριάξουμε τη διεπαφή πριν από την προσφορά. Διαφορετικές διαμορφώσεις διαδρομής και πίεσης είναι διαθέσιμες σε όλη τη γκάμα για να ταιριάζουν σε δημοτικούς, εξωραϊσμούς και γεωργικούς καθήκοντα.
Αυτός ο κύλινδρος μπούμας παρέχεται για μίνι εκσκαφείς κατηγορίας περίπου 1 έως 8 τόνων, όπου οι διάμετροι οπών στην περιοχή 50–125 mm είναι στάνταρ. Τοποθετείται τόσο ως γνήσιος εξοπλισμός όσο και ως αντικατάσταση σε μηχανήματα από τις ακόλουθες μάρκες, μεταξύ άλλων:
Παρακαλώ σημειώστε:Οι επωνυμίες αναφέρονται μόνο για να υποδεικνύουν τις κατηγορίες μηχανών στις οποίες τοποθετείται συνήθως αυτός ο κύλινδρος. Η Raydafon είναι ένας ανεξάρτητος κατασκευαστής και δεν είναι συνδεδεμένος, εξουσιοδοτημένος από ή προμηθευτής πρωτότυπου εξοπλισμού για αυτές τις μάρκες. Επιβεβαιώνετε πάντα το σχέδιο στερέωσης του συγκεκριμένου μοντέλου πριν την παραγγελία.
Δεν είστε σίγουροι ποια οπή και ποια διαδρομή χρειάζεται το μηχάνημά σας; Στείλτε το μοντέλο του εκσκαφέα, τη διάμετρο της οπής και της ράβδου του υπάρχοντος κυλίνδρου, το μήκος καρφίτσας σε καρφίτσα και την πίεση του συστήματος και θα επιβεβαιώσουμε τη διαμόρφωση.
Οι μίνι εκσκαφείς αγοράζονται επειδή ταιριάζουν εκεί όπου τα μηχανήματα πλήρους μεγέθους δεν μπορούν, και εκεί ακριβώς είναι ο έλεγχος του κυλίνδρου της μπούμας πιο σημαντικός.
Τοποθέτηση αγωγών και επισκευές καλύμματος φρεατίων σε στενούς δρόμους, όπου η μπούμα πρέπει να τοποθετηθεί στη θέση της αντί να αιωρείται. Ο ακριβής έλεγχος χαμηλής ταχύτητας μειώνει τον κίνδυνο χτυπήματος σε θαμμένες υπηρεσίες ή σε τελειωμένες επιφάνειες.
Καθαρισμός παλαιών πρέμνων δέντρων και προετοιμασία νέων οικοπέδων, με τον βραχίονα ανυψωμένο και χαμηλωμένο γύρω από όρθια δέντρα. Η ελεγχόμενη κίνηση αποφεύγει τη ζημιά στα οπωροφόρα δέντρα που πρέπει να παραμείνουν στη θέση τους.
Η κατεδάφιση χαμηλών τοίχων και η ανύψωση ελαφρών δομικών υλικών, όπου η σταθερή απόδοση ισχύος υπό μεταβαλλόμενο φορτίο διατηρεί τη λειτουργία προβλέψιμη για τον χειριστή και ασφαλή για οποιονδήποτε εργάζεται κοντά.
Κοπή αυλακώσεων αποστράγγισης σε ελεγχόμενο βάθος και πλάτος, το οποίο μπορεί να επαναληφθεί μόνο εάν ο κύλινδρος της μπούμας διατηρεί τη θέση του υπό φορτίο αντί να παρασύρεται καθώς ο κάδος συναντά αντίσταση.
Διαβάθμιση, χάραξη και μετακίνηση εδάφους σε περιορισμένα οικιστικά οικόπεδα, όπου ένα συμπαγές μηχάνημα με ακριβή έλεγχο της μπούμας αφήνει πιο καθαρό φινίρισμα και λιγότερο χειροκίνητο τακτοποίηση.
Άμεση αντικατάσταση ενός κυλίνδρου μπούμας με χαραγμένο, λυγισμένο ή με διαρροή σε υπάρχον μηχάνημα, που παράγεται σύμφωνα με το αρχικό σχέδιο ή το μετρημένο δείγμα έτσι ώστε οι ακίδες και οι θύρες να ευθυγραμμίζονται.
Η ώση, η διάρκεια στεγανοποίησης και το διάστημα σέρβις εξαρτώνται από την επιλεγμένη οπή, την πίεση του συστήματος, τον κύκλο λειτουργίας και το πόσο καλά φιλτράρεται το υδραυλικό λάδι της μηχανής. Δώστε μας το μοντέλο του εκσκαφέα και την πίεση λειτουργίας και θα επιβεβαιώσουμε τη διάτρηση και τη διαδρομή σε σχέση με το φορτίο που θα μεταφέρει πραγματικά ο κύλινδρος.
Στείλτε το μοντέλο του εκσκαφέα, τη διάμετρο της οπής και της ράβδου, τη διαδρομή, την πίεση εργασίας, τον τύπο και την ποσότητα τοποθέτησης — ή το αρχικό σχέδιο. Επιβεβαιώνουμε τη διαμόρφωση στο μηχάνημά σας και απαντάμε με τιμή και χρόνο παράδοσης εντός 24 ωρών.
Αποστολή Ερώτησης τώρα* Η μέγιστη ώθηση 361 kN ισχύει για τη μεγαλύτερη οπή στην περιοχή στα 29,4 MPa. Επιβεβαιώστε τις διαστάσεις οπής, διαδρομής και στερέωσης του μηχανήματός σας πριν την παραγγελία. Οι επωνυμίες χρησιμοποιούνται μόνο για να υποδεικνύουν κατηγορίες μηχανών και δεν υπονοούν καμία συσχέτιση.
