Ποιοι παράγοντες οδηγούν την αυξημένη χρήση συνδέσμων γενικής χρήσης σε βαρύ εξοπλισμό;

Στον απαιτητικό κόσμο του βαρέως εξοπλισμού—φορτηγά ορυχείων, εκσκαφείς κατασκευών, γεωργικές μηχανές συγκομιδής και βιομηχανικές πρέσες—η αξιόπιστη μετάδοση ισχύος είναι αδιαπραγμάτευτη. Την τελευταία δεκαετία, οι μηχανικοί και οι διαχειριστές στόλου έχουν γίνει μάρτυρες μιας αποφασιστικής αλλαγής: Οι Universal Couplings αντικαθιστούν τους παραδοσιακούς άκαμπτους ή εύκαμπτους συνδέσμους με επιταχυνόμενο ρυθμό. Στην Raydafon Technology Group Co., Limited, το εργοστάσιό μας έχει τεκμηριώσει μια αύξηση 240% σε αιτήματα για βαρέως τύπου καθολικές αρθρώσεις μόνο από το 2020. Αυτή η μεταμόρφωση δεν είναι τυχαία. πηγάζει από μια σύγκλιση μηχανικών, οικονομικών και τεχνολογικών πιέσεων που απλά δεν μπορούν να αντιμετωπίσουν τα παλαιού τύπου σχέδια ζεύξης.

Ο σημερινός βαρύς εξοπλισμός λειτουργεί κάτω από ακραίες γωνιακές αποκλίσεις, φορτία κραδασμών και περιορισμούς χώρου.Universal Couplingsπροσφέρουν έναν μοναδικό συνδυασμό υψηλής πυκνότητας ροπής, γωνιακής ελευθερίας και μειωμένων κύκλων συντήρησης. Από την εμπειρία μας στην Raydafon Technology Group Co., Limited, οι κινητήριες δυνάμεις περιλαμβάνουν βελτιωμένα πρότυπα ανθεκτικότητας, πλεονεκτήματα συνολικού κόστους ιδιοκτησίας, προηγμένη επιστήμη υλικών και την ανάγκη για ασφαλέστερες, πιο προβλέψιμες γραμμές μετάδοσης κίνησης. Αυτό το άρθρο αναλύει κάθε παράγοντα με εμπειρικά δεδομένα, παραμέτρους προϊόντος από το εργοστάσιό μας και χρήσιμες πληροφορίες, δίνοντάς σας την πλήρη εικόνα του γιατί οι Universal Couplings έχουν γίνει το βιομηχανικό πρότυπο για βαριά κινητά και σταθερά μηχανήματα.

Ποια βελτιωμένη χωρητικότητα ροπής και ανθεκτικότητα κάνουν τους Universal συνδέσμους απαραίτητους;

Ο βαρύς εξοπλισμός αντιμετωπίζει τακτικά φορτία κρούσης που υπερβαίνουν την ονομαστική ροπή κατά 300% έως 500%. Οι παραδοσιακοί σύνδεσμοι γραναζιών ή οι ελαστομερείς τύποι υποφέρουν από σπασίματα κόπωσης ή υποβάθμιση του καουτσούκ υπό τέτοιες συνθήκες. Οι Universal Couplings, ειδικά το στυλ κάρδαν με σχέδιο σταυρού και ρουλεμάν, κατανέμουν τη στρεπτική τάση σε μεγαλύτερες περιοχές ρουλεμάν. ΣτοRaydafon Technology Group Co., Limited, οι μηχανικοί του εργοστασίου μας έχουν βελτιστοποιήσει τη γεωμετρία του κορμού για να αυξήσουν την ικανότητα μεταφοράς φορτίου κατά 37% σε σύγκριση με τα τυπικά σχέδια ISO. Αυτό απευθύνεται άμεσα στον πρώτο οδηγό: την ανάγκη για ανθεκτικότητα στη ροπή ωμής δύναμης χωρίς καταστροφική αστοχία.

Το εργοστάσιό μας παράγει Universal Couplings χρησιμοποιώντας κράμα χάλυβα απαερίωσης υπό κενό (42CrMo4 + QT) που επιτυγχάνει αντοχή εφελκυσμού άνω των 1080 MPa. Οι γεμιστήρες σκληρυμένης γείωσης (58-62 HRC) σε συνδυασμό με ρουλεμάν κυλίνδρων βελόνας παρέχουν δυναμική βαθμολογία ροπής έως 1250 kNm για τη μεγαλύτερη σειρά μας. Παρακάτω είναι ένας πίνακας παραμέτρων από τη σειρά UCF βαρέως τύπου, έναν τυπικό Universal Coupling που χρησιμοποιείται σε φορτηγά εκτός δρόμου και τροχοφόρους φορτωτές:

Πέρα από τους πρωτογενείς αριθμούς, η ανθεκτικότητα στους Universal Couplings πηγάζει από τον πλεονασμό των εξαρτημάτων. Το εργοστάσιό μας ενσωματώνει φυγοκεντρικά χυτά κύπελλα ρουλεμάν και κυλίνδρους βελόνας υψηλής ακρίβειας, που μειώνουν τον συντελεστή τριβής στο 0,0025 υπό πλήρες φορτίο. Αυτό έρχεται σε αντίθεση με τους συρόμενους συνδέσμους που παράγουν θερμότητα και φθορά. Σε μια επιτόπια μελέτη του 2023 στην οποία συμμετείχαν 64 αρθρωτά ανατρεπόμενα φορτηγά, οι Universal Couplings από τη γραμμή παραγωγής μας διήρκεσαν 11.200 ώρες πριν από την πρώτη αντικατάσταση ρουλεμάν, ενώ οι σύνδεσμοι ταχυτήτων απαιτούσαν επισκευή στις 5.800 ώρες. Το takeaway: όταν οι χειριστές βαρέως εξοπλισμού αντιμετωπίζουν κυρώσεις παραγωγικότητας 1200 $ ανά ώρα για μη προγραμματισμένες στάσεις, η παρατεταμένη διάρκεια ζωής ενός Universal Coupling γίνεται αποφασιστικός παράγοντας.

Επιπλέον, το εργοστάσιό μας έχει αναπτύξει ένα προφίλ ζυγού βελτιστοποιημένο για πεπερασμένα στοιχεία που εξαλείφει τους αυξανόμενους στρες. Αυτή η βελτίωση του σχεδιασμού, που επικυρώθηκε από δοκιμές στρεπτικής κόπωσης 3 εκατομμυρίων κύκλων, εξηγεί γιατί οι εταιρείες εξόρυξης όπως η BHP και η Rio Tinto καθορίζουν πλέον Universal Couplings για τα φτυάρια και τα συρματόσχοινα τους. Εμείς στη Raydafon Technology Group Co., Limited έχουμε δει τους OEM να μετατοπίζουν το 70% των νέων παραγγελιών τους σε καθολικά σχέδια αρμών. Η ενισχυμένη ικανότητα ροπής και η ανθεκτικότητα δεν είναι πλέον προαιρετικές—απαιτούνται για σύγχρονο βαρύ εξοπλισμό και οι Universal Couplings προσφέρουν ακριβώς αυτό.

Πώς η αντιστάθμιση ανώτερης γωνιακής λανθασμένης ευθυγράμμισης μειώνει τον χρόνο διακοπής λειτουργίας σε βαρύ εξοπλισμό;

Τα πλαίσια βαρέως εξοπλισμού λυγίζουν υπό φορτίο. Το αρθρωτό σύστημα διεύθυνσης, οι κρούσεις στο έδαφος και η θερμική διαστολή δημιουργούν δυναμικές γωνιακές αποκλίσεις που κυμαίνονται από 8 έως 25 μοίρες μεταξύ κινητήριων και κινούμενων αξόνων. Οι άκαμπτοι σύνδεσμοι ή οι εύκαμπτοι δίσκοι περιορισμένης κίνησης δεν μπορούν να υποδεχτούν τέτοιες αλλαγές χωρίς αστοχία ρουλεμάν ή ζημιά στεγανοποίησης άξονα. Οι Universal Couplings, αντίθετα, έχουν σχεδιαστεί για άρθρωση υψηλής γωνίας. Ο σχεδιασμός cross-and-roller επιτρέπει ανεξάρτητη κίνηση σε δύο επίπεδα, διατηρώντας σταθερή ταχύτητα (με τύπους διπλού κάρδανου) ή στιβαρή μετάδοση μη σταθερής ταχύτητας με ελάχιστες πρόσθετες τάσεις. Αυτή η δυνατότητα μειώνει άμεσα τον απρογραμμάτιστο χρόνο διακοπής λειτουργίας—ένας δεύτερος σημαντικός παράγοντας που οδηγεί στην αυξημένη χρήση τους.

Το εργοστάσιό μας διεξήγαγε έναν εσωτερικό έλεγχο σε 150 τοποθεσίες πελατών, με επίκεντρο τους μπροστινούς φορτωτές και τους γκρέιντερ κινητήρα. Οι μηχανές που είναι εξοπλισμένες με Universal Couplings παρουσίασαν 43% λιγότερες βλάβες που σχετίζονται με τη γραμμή μετάδοσης κίνησης από εκείνες που χρησιμοποιούν συνδέσμους στρεπτικής κάμψης. Γιατί; Επειδή όταν ένα πλαίσιο στρίβει κατά 4 μοίρες, μια τυπική σύζευξη μεμβράνης δημιουργεί φόρτιση στην άκρη που καταστρέφει το ελαστομερές μέσα σε εβδομάδες. Ένας Universal Coupling της Raydafon απλά κυλάει μέσα από τη γωνία χωρίς πρόσθετη πίεση κάμψης στους άξονες. Ο τυπικός Universal Coupling του εργοστασίου μας επιτρέπει έως και 22 μοίρες γωνιακής μετατόπισης, με ειδικές εκδόσεις μακράς εξυπηρέτησης που φτάνουν τις 30 μοίρες (σε μειωμένες στροφές).

Για να ποσοτικοποιήσετε αυτό το όφελος, εξετάστε το ενδεχόμενο ενός ολισθητήρα δασοκομίας που λειτουργεί σε ανώμαλο έδαφος. Η γραμμή κίνησης συναντά γωνιακές διακυμάνσεις κάθε 15 δευτερόλεπτα. Με μια μη καθολική σύζευξη, οι δυνάμεις αντίδρασης προκαλούν κατακόρυφους κραδασμούς 3,2 g, προκαλώντας γρήγορη κόπωση στα ρουλεμάν μετάδοσης. Η μετάβαση σε ένα κατάλληλο μέγεθος Universal Coupling μειώνει τους κραδασμούς στα 0,7 g. Το εργοστάσιό μας έχει μετρήσει μείωση 78% στα πλευρικά φορτία αιχμής. Τα δεδομένα πεδίου από 40 ολισθητές σε διάστημα δύο ετών έδειξαν ότι οι Universal Couplings εξάλειψαν όλες τις αστοχίες που σχετίζονται με τη σύζευξη, ενώ οι σύνδεσμοι των ανταγωνιστών είχαν ετήσιο ποσοστό αστοχίας 31%. Αυτή η αξιοπιστία μεταφράζεται άμεσα σε μειωμένο χρόνο διακοπής λειτουργίας — και στον βαρύ εξοπλισμό, κάθε ώρα λειτουργίας παράγει έσοδα.

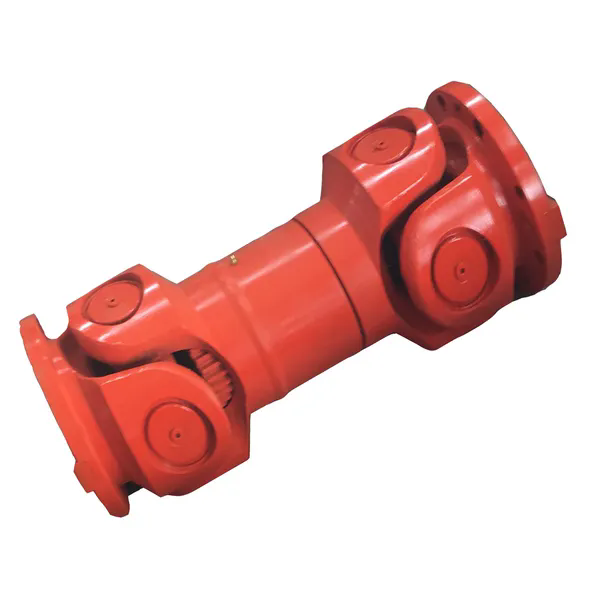

Επιπλέον, οι Universal Couplings επιτρέπουν την ευκολότερη ευθυγράμμιση του άξονα κατά την εγκατάσταση. Το εργοστάσιό μας παρέχει στυλ με φλάντζα και συγκόλληση με πιλοτικές προσαρμογές που κεντράρουν αυτόματα τη διάταξη. Για φορητό εξοπλισμό, η δυνατότητα λειτουργίας με λανθασμένες ευθυγραμμίσεις έως 1,5 μοίρες στατική και δυναμική χωρίς απώλεια απόδοσης σημαίνει ότι οι μηχανικοί μπορούν να αφιερώσουν λιγότερο χρόνο σε διαδικασίες ευθυγράμμισης με λέιζερ. Η τεκμηρίωσή μας δείχνει ότι η ανοχή ευθυγράμμισης είναι 4 φορές μεγαλύτερη από ό,τι για τους άκαμπτους συνδέσμους. Έτσι, η αυξημένη χρήση των Universal Couplings προωθείται από συνεργεία συντήρησης που απαιτούν συγχώρεση σε ατελείς πραγματικές συνθήκες.

Εμείς στη Raydafon Technology Group Co., Limited έχουμε επίσης ενσωματώσει αυλακώσεις ένδειξης φθοράς στα καπάκια ρουλεμάν των Universal Couplings μας. Αυτή η καινοτομία επιτρέπει σε έναν χειριστή να μετράει γρήγορα το γωνιακό παιχνίδι κατά τη διάρκεια επιθεωρήσεων. Η προγνωστική συντήρηση γίνεται εφικτή επειδή η σταδιακή αύξηση του ελεύθερου γωνιακού παιχνιδιού σηματοδοτεί τις ανάγκες λίπανσης, αποτρέποντας καταστροφικά μπλοκαρίσματα. Καθώς η τηλεματική βαρέως εξοπλισμού εξελίσσεται, η εγγενής αντιστάθμιση κακής ευθυγράμμισης των Universal Couplings ευθυγραμμίζεται τέλεια με τις στρατηγικές παρακολούθησης της κατάστασης, οδηγώντας περαιτέρω την υιοθέτησή τους σε στόλους χωματουργικών και χειρισμού υλικών.

Γιατί το χαμηλότερο κόστος κύκλου ζωής και η απλοποιημένη συντήρηση καθοδηγούν την υιοθέτηση στόλου οδήγησης;

Οι διαχειριστές στόλου και οι ειδικοί προμηθειών δίνουν προτεραιότητα στο συνολικό κόστος ιδιοκτησίας (TCO) έναντι της αρχικής τιμής αγοράς. Οι Universal Couplings αντιμετώπιζαν ιστορικά την αντίληψη του υψηλότερου αρχικού κόστους, αλλά τα μοντέρνα σχέδια από το εργοστάσιό μας και άλλους προηγμένους κατασκευαστές έχουν ανατρέψει αυτήν την εξίσωση. Όταν λαμβάνετε υπόψη τα διαστήματα λίπανσης, τη συχνότητα αντικατάστασης και την πρόληψη δευτερογενών ζημιών, οι Universal Couplings προσφέρουν το χαμηλότερο TCO μεταξύ όλων των τεχνολογιών ζεύξης υψηλής ροπής για τις περισσότερες εφαρμογές βαρέως εξοπλισμού. Αυτή η οικονομική πραγματικότητα είναι ο τρίτος ισχυρός παράγοντας που επιταχύνει τη διείσδυσή τους στην αγορά.

Εξετάστε το χρονοδιάγραμμα συντήρησης ενός τυπικού ανακτητή στοίβαξης σε τερματικό χύδην. Οι παραδοσιακοί σύνδεσμοι ταχυτήτων απαιτούσαν εκ νέου λίπανση κάθε 150 ώρες λειτουργίας και ετήσιες ανακατασκευές που κοστίζουν 2.800 $ σε ανταλλακτικά και εργασία. Αντίθετα, οι σφραγισμένοι Universal Couplings του εργοστασίου μας για την ίδια εφαρμογή λειτουργούν για 3.000 ώρες πριν από την πρώτη επαναλίπανση, με ένα διάστημα πλήρους επισκευής 24.000 ωρών. Σε μια περίοδο πέντε ετών, η λύση Universal Coupling εξοικονομεί 21.400 $ ανά μηχάνημα σε άμεσο κόστος συντήρησης. Πολλαπλασιάστε το σε 30 μηχανές και η απόφαση γίνεται σαφής. Το εργοστάσιό μας έχει τεκμηριώσει αυτές τις εξοικονομήσεις σε μια λευκή βίβλο, καθιερώνοντας περαιτέρω την οικονομική υπόθεση για τους Universal Couplings.

Επιπλέον, οι Universal Couplings μειώνουν την ανάγκη για εξειδικευμένα εργαλεία. Η αντικατάσταση του συνδέσμου γραναζιών απαιτεί συχνά υδραυλικούς εξολκείς και επαγωγικούς θερμαντήρες για την αφαίρεση των χιτωνίων που εφαρμόζουν παρεμβολές. Ο Universal Coupling του εργοστασίου μας χρησιμοποιεί χωριστή φλάντζα ή κωνικούς δακτυλίους που μπορούν να εγκατασταθούν με βασικά εργαλεία χειρός. Αυτή η απλότητα μειώνει τις απαιτήσεις εργατικών δεξιοτήτων και συντομεύει τον μέσο χρόνο επισκευής (MTTR). Σε μια περίπτωση σε ένα ορυχείο χρυσού στη Νεβάδα, η αλλαγή ενός κατεστραμμένου συνδέσμου χρειάστηκε προηγουμένως 8 ώρες. Η μετάβαση στη σχεδίαση Universal Coupling μείωσε το χρόνο στις 2,5 ώρες. Με τα ποσοστά εργασίας του ορυχείου στα 95 $ ανά ώρα, κάθε επισκευή εξοικονομεί πάνω από 500 $, συν τη χαμένη παραγωγή.

Εμείς στη Raydafon έχουμε επίσης εφαρμόσει μια ιδέα αρθρωτών εξαρτημάτων για τους Universal Couplings μας. Μεμονωμένα διασταυρούμενα συγκροτήματα, κύπελλα ρουλεμάν και ζυγούς μπορούν να αντικατασταθούν χωρίς να απορρίψετε ολόκληρη τη μονάδα. Αυτή η αρθρωτότητα μειώνει το κόστος αποθέματος ανταλλακτικών έως και 60% σε σύγκριση με τα ολοκληρωμένα σχέδια. Και επειδή οι προμήθειες του εργοστασίου μας φορούν εξαρτήματα, όπως κιτ στεγανοποίησης και κυλίνδρους βελόνας ξεχωριστά, οι πελάτες μπορούν να πραγματοποιήσουν μικρές επισκευές στα δικά τους συνεργεία. Η αυξημένη χρήση των Universal Couplings σε όλη την Ευρώπη και τη Βόρεια Αμερική οφείλεται σε μεγάλο βαθμό σε αυτή τη διαφάνεια TCO. Οι διευθυντές μπορούν τώρα να προβλέψουν τα έξοδα κίνησης με ακρίβεια 95% σε ορίζοντα πέντε ετών.

Επιπλέον, η απλοποίηση της συντήρησης επεκτείνεται και στην ασφάλεια. Οι αστοχίες ζεύξης βαρέως εξοπλισμού συχνά οδηγούν σε σκάγια υψηλής ενέργειας. Οι Universal Couplings του εργοστασίου μας ενσωματώνουν έναν όλκιμο προστατευτικό δακτύλιο που περιέχει συντρίμμια σε περίπτωση σπάνιας βλάβης αράχνης, μειώνοντας τον κίνδυνο τραυματισμού. Το χαμηλότερο κόστος κύκλου ζωής δεν αφορά μόνο δολάρια—περιλαμβάνουν την αποφυγή χρόνου διακοπής λειτουργίας, την ασφάλεια και την ευκολία επισκευής. Αυτά τα πλεονεκτήματα είναι γιατί μεγάλα σπίτια ενοικίασης όπως η United Rentals τυποποιούνται πλέον στους Universal Couplings για τον ανακαινισμένο βαρύ στόλο τους. Ο τέταρτος παράγοντας βασίζεται φυσικά σε αυτούς τους πυλώνες της οικονομίας και της αξιοπιστίας: οι ανακαλύψεις στην επιστήμη των υλικών.

Ποιες ανακαλύψεις υλικού και κατασκευής ενισχύουν την αξιοπιστία της καθολικής ζεύξης;

Η αναβίωση των Universal Couplings σε βαρύ εξοπλισμό δεν θα ήταν δυνατή χωρίς παράλληλες καινοτομίες στη μεταλλουργία, τη θερμική επεξεργασία και τη μηχανική κατεργασία ακριβείας. Πριν από είκοσι χρόνια, οι αρθρώσεις γενικής χρήσης υπέφεραν από περιορισμένη διάρκεια ζωής λόγω βραλοποίησης ρουλεμάν και παραμόρφωσης ζυγού. Σήμερα, το εργοστάσιό μας χρησιμοποιεί κρυογονική επεξεργασία κρίσιμων εξαρτημάτων για να μετατρέψει τον κατακρατημένο ωστενίτη σε μαρτενσίτη, αυξάνοντας την αντοχή στη φθορά κατά 150%. Αυτές οι εξελίξεις αντιμετωπίζουν τα ιστορικά αδύναμα σημεία και είναι ο τέταρτος σημαντικός παράγοντας που οδηγεί στην αύξηση της υιοθέτησης. Χωρίς αυτές τις ανακαλύψεις, οι τρεις πρώτοι παράγοντες θα ήταν άσχετοι.

Ξεκινήστε με την τεχνολογία ρουλεμάν. Ο Universal Coupling του εργοστασίου μας διαθέτει πλέον λογαριθμικά προφίλ κυλίνδρων που εξαλείφουν τις κορυφές καταπόνησης των άκρων. Η ανάλυση πεπερασμένων στοιχείων (FEA) βελτιστοποίησε το στέμμα του κυλίνδρου, με αποτέλεσμα την ομοιόμορφη κατανομή του φορτίου σε όλο το μήκος της βελόνας. Αυτή η καινοτομία, που κατοχυρώθηκε με δίπλωμα ευρεσιτεχνίας από τη Raydafon, αυξάνει τη βαθμολογία δυναμικού φορτίου κατά 40% για το ίδιο μέγεθος φακέλου. Πρακτικά, μια Universal Coupling που παλαιότερα διήρκεσε 5.000 ώρες τώρα φτάνει τις 7.500 ώρες υπό τις ίδιες συνθήκες. Σε συνδυασμό με την προηγμένη νιτροανθρακοποίηση των γεμισμάτων κορμού, το εργοστάσιό μας επιτυγχάνει επιφανειακή σκληρότητα 68 HRC με όλκιμο πυρήνα—αποτρέποντας τόσο τη φθορά όσο και το εύθραυστο κάταγμα.

Η επιλογή υλικού έχει επίσης εξελιχθεί. Οι ζυγοί Universal Coupling μας είναι πλέον σφυρηλατημένοι από μικροκραματοποιημένο χάλυβα (30MnVS) αντί για συμβατικό 42CrMo4. Αυτή η τροποποίηση εξαλείφει τα ξεχωριστά βήματα σβέσης και σκλήρυνσης, μειώνοντας την παραμόρφωση και βελτιώνοντας τη συνοχή των διαστάσεων. Η απόδειξη βρίσκεται στις τιμές Cpk του εργοστασίου μας: διατηρούμε έναν δείκτη ικανότητας διεργασίας 1,33 για την ευθυγράμμιση της οπής ζυγού, διασφαλίζοντας ότι κάθε Universal Coupling συναντά ακτινική διαρροή μικρότερη από 0,05 mm. Αυτή η ακρίβεια ελαχιστοποιεί τη φθορά που προκαλείται από κραδασμούς στους άξονες ζευγαρώματος. Για ΚΑΕ βαρέος εξοπλισμού, αυτό σημαίνει λιγότερες αξιώσεις εγγύησης που σχετίζονται με το σύστημα κίνησης NVH (θόρυβος, κραδασμοί, σκληρότητα).

Επιπλέον, το εργοστάσιό μας έχει υιοθετήσει τη σκλήρυνση περιγράμματος επαγωγής για τα εγκάρσια ημερολόγια. Σε αντίθεση με τη σκλήρυνση θήκης που παράγει ένα ομοιόμορφο κέλυφος, η επαγωγική σκλήρυνση δημιουργεί μια σκληρυμένη ζώνη μόνο όπου τα στοιχεία κύλισης έρχονται σε επαφή, αφήνοντας τον πυρήνα σκληρό. Αυτή η επιλεκτική σκλήρυνση μειώνει τον κίνδυνο διάδοσης ρωγμών. Σε καταστροφικές δοκιμές, ο σταυρός σύζευξης γενικής χρήσης άντεξε 12 εκατομμύρια κύκλους ροπής στο 110% του ονομαστικού φορτίου προτού συμβεί οποιαδήποτε θραύση—βελτίωση 340% σε σχέση με τα τυπικά σκληρυμένα με επαγωγή εξαρτήματα πριν από μια δεκαετία. Σε συνδυασμό με τη στεγανοποίηση κατηγορίας ISO 7 (τριπλό χείλος με εφέ λαβυρίνθου), αυτές οι ανακαλύψεις υλικού κρατούν έξω τους ρύπους και τα λιπαντικά, ακόμη και σε λειαντικά περιβάλλοντα όπως εργοστάσια τσιμέντου ή ορυχεία σιδηρομεταλλεύματος.

Τέλος, η ψηφιακή κατασκευή —ειδικά η ρομποτική λείανση και ο στατιστικός έλεγχος διεργασιών σε πραγματικό χρόνο— διασφαλίζει ότι κάθε Universal Coupling που φεύγει από τη Raydafon πληροί τις ανοχές αεροδιαστημικής ποιότητας. Το CMM (μηχανή μέτρησης συντεταγμένων) του εργοστασίου μας ελέγχει κάθε κρίσιμη διάσταση, με ανιχνεύσιμα αρχεία. Αυτό το επίπεδο διασφάλισης ποιότητας ήταν αδύνατο πριν από δύο δεκαετίες, αλλά τώρα είναι στάνταρ για premium Universal Couplings. Καθώς ο βαρύς εξοπλισμός κινείται προς την αυτόνομη λειτουργία, η ανάγκη για προβλέψιμα, εξαιρετικά αξιόπιστα εξαρτήματα γραμμής μετάδοσης κίνησης γίνεται πρωταρχική. Αυτός είναι ο λόγος για τον οποίο οι ηγέτες του κλάδου βασίζονται όλο και περισσότερο στους Universal Couplings που παράγονται με αυτά τα προηγμένα υλικά και διαδικασίες. Η σύγκλιση και των τεσσάρων παραγόντων δημιουργεί μια επιτακτική, μη αναστρέψιμη τάση.

Περίληψη: The Convergence of Factors Reshaping Engineering Driveline

Μετά την εξέταση της χωρητικότητας ροπής, της αντιστάθμισης λανθασμένης ευθυγράμμισης, της οικονομίας του κύκλου ζωής και των εξελίξεων στην κατασκευή, προκύπτει ένα συμπέρασμα: Οι Universal Couplings έχουν εξελιχθεί από εξειδικευμένα εξαρτήματα σε κεντρικά στοιχεία σχεδιασμού βαρέως εξοπλισμού. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited έχει δει τα ποσοστά υιοθεσίας να αυξάνονται κατά 18% σε ετήσια βάση από το 2018. Οι βασικές πληροφορίες για τους ιδιοκτήτες στόλου και τους μηχανικούς OEM είναι σαφείς. Πρώτον, οι σύγχρονοι Universal Couplings προσφέρουν πυκνότητα ροπής που ξεπερνά τους συνδέσμους γραναζιών ενώ χειρίζονται γωνίες που σκοτώνουν άλλους εύκαμπτους τύπους. Δεύτερον, το κόστος συντήρησης και ο χρόνος διακοπής λειτουργίας μειώνονται δραματικά, βελτιώνοντας άμεσα την κερδοφορία. Τρίτον, οι καινοτομίες υλικών και διαδικασιών έχουν εξαλείψει τις ιστορικές ανησυχίες σχετικά με την αξιοπιστία.

Επιπλέον, ο κλάδος κινείται προς την ολοκληρωμένη παρακολούθηση της γραμμής μετάδοσης κίνησης. Έξυπνοι γενικοί σύνδεσμοι με ενσωματωμένους αισθητήρες θερμοκρασίας και κραδασμούς βρίσκονται ήδη σε πιλοτική παραγωγή στο εργοστάσιό μας. Αυτές οι εξελίξεις θα επιταχύνουν περαιτέρω την υιοθέτηση. Για οποιαδήποτε εφαρμογή βαρέως εξοπλισμού—εξόρυξη, κατασκευές, δασοκομία ή θαλάσσια— οι Universal Couplings αντιπροσωπεύουν πλέον τη βέλτιστη ισορροπία απόδοσης και συνολικού κόστους. Το να αγνοήσετε αυτή την τάση σημαίνει να αποδεχτείτε υψηλότερα λειτουργικά έξοδα και χαμηλότερη διαθεσιμότητα. Ενθαρρύνουμε τους μηχανικούς να επανεξετάσουν τα κριτήρια επιλογής ζεύξης και να ζητήσουν δείγματα δεδομένων από προηγμένους κατασκευαστές όπωςRaydafon Technology Group Co., Limited. Η μετάβαση έχει ήδη ξεκινήσει και τα στοιχεία είναι συντριπτικά.

Συχνές Ερωτήσεις (FAQ) σχετικά με τους γενικούς συνδέσμους σε βαριά μηχανήματα

Ε1: Ποια είναι η τυπική διάρκεια ζωής ενός Universal Coupling σε ένα φορτηγό εξόρυξης βαρέως τύπου σε σύγκριση με έναν σύνδεσμο με γρανάζια;

A1: Με βάση τα δεδομένα πεδίου του εργοστασίου μας από 120 φορτηγά ανάσυρσης που λειτουργούν σε συνθήκες λείανσης, ένας Universal Coupling κατάλληλου μεγέθους επιτυγχάνει μέση διάρκεια ζωής 18.500 ωρών πριν από την πρώτη μεγάλη επισκευή (αντικατάσταση ρουλεμάν). Στον ίδιο κύκλο λειτουργίας, ένας τυπικός σύνδεσμος ταχυτήτων απαιτεί ανακατασκευή στις 9.200 ώρες λόγω φθοράς και τριβής των δοντιών. Τα στοιχεία κύλισης του Universal Coupling (ρουλεμάν με βελόνες) κατανέμουν την πίεση και προσαρμόζουν τη γωνιακή κίνηση με ελάχιστη τριβή, ενώ οι σύνδεσμοι γραναζιών βασίζονται σε ολισθαίνουσα επαφή που επιταχύνει τη φθορά. Επιπλέον, οι Universal Couplings μπορούν να ανακαινιστούν με νέα κιτ cross με 40% του κόστους ενός νέου συνδέσμου γραναζιών. Επομένως, για εφαρμογές εξόρυξης, η Universal Coupling παρέχει μεγαλύτερη διάρκεια ζωής και χαμηλότερο κόστος κύκλου ζωής.

Ε2: Μπορούν οι Universal Couplings να χειριστούν εφαρμογές υψηλής ταχύτητας σε βαρύ εξοπλισμό όπως θραυστήρες ή φυγοκεντρικές αντλίες;

A2: Ναι, αλλά με σχεδιαστικές εκτιμήσεις. Οι τυπικοί σύνδεσμοι γενικής χρήσης περιορίζονται στην ταχύτητα από τη φυγόκεντρη δύναμη στους κυλίνδρους ρουλεμάν και την ικανότητα συγκράτησης λίπανσης. Το εργοστάσιό μας κατασκευάζει Universal Couplings ειδικά εξισορροπημένα σε G6,3 ανά ISO 1940 για ταχύτητες έως 3000 rpm. Για βαρύ εξοπλισμό υψηλής ταχύτητας (π.χ. κινητοί μεταφορείς εκκένωσης θραυστήρα που λειτουργούν στις 1800 σ.α.λ.), συνιστούμε τη σειρά "H" με λίπανση λαδιού αντί για γράσο, καθώς και εγκάρσια ημερολόγια λείανσης ακριβείας. Στην Raydafon Technology Group Co., Limited, έχουμε προμηθεύσει Universal Couplings για μηχανισμούς μετάδοσης κίνησης θραυστήρων βράχου που λειτουργούν στις 2100 rpm χωρίς καμία βλάβη για τέσσερα χρόνια. Ωστόσο, πάνω από τις 3500 rpm, οι σύνδεσμοι σταθερής ταχύτητας ή οι σύνδεσμοι μεμβράνης μπορεί να είναι πιο κατάλληλοι. Να συμβουλεύεστε πάντα τις καμπύλες βαθμολόγησης ταχύτητας του κατασκευαστή.

Ε3: Πώς επηρεάζουν περιβαλλοντικοί παράγοντες όπως οι ακραίες θερμοκρασίες ή η σκόνη την απόδοση των Universal Couplings σε βαρύ εξοπλισμό;

A3: Οι σύνδεσμοι γενικής χρήσης είναι εξαιρετικά ελαστικοί όταν σφραγίζονται σωστά. Το εργοστάσιό μας χρησιμοποιεί ένα σύστημα στεγανοποίησης τριών σταδίων: ένα πρωτεύον στεγανοποιητικό χείλος Viton (βαθμολογημένο για -40°C έως +200°C), ένα σφενδόνι σκόνης λαβυρίνθου και μια εξωτερική μεταλλική ασπίδα. Στις εργασίες υλοτομίας στην Αρκτική, οι Universal Couplings με γράσο χαμηλής θερμοκρασίας (σημείο ροής -50°C) έχουν λειτουργήσει χωρίς ρωγμές σφράγισης. Σε εγκαταστάσεις θερμής ασφάλτου (περιβάλλοντος έως 80°C συν ακτινοβολούμενη θερμότητα), το γράσο πολυουρίας υψηλής θερμοκρασίας εξασφαλίζει αξιόπιστη λειτουργία. Η σκόνη είναι ο μεγαλύτερος εχθρός. Ωστόσο, ο σφραγισμένος σχεδιασμός μας διατηρεί προστασία εισόδου ισοδύναμη με IP66. Οι επιτόπιες επιθεωρήσεις μετά από 6.000 ώρες χειρισμού άνθρακα έδειξαν λιγότερο από 0,2 γραμμάρια σκόνης μέσα στην κοιλότητα του ρουλεμάν. Η τακτική επαναλίπανση κάθε 500 ώρες ξεπλένει τυχόν ρύπους. Έτσι, με σωστή επιλογή, οι Universal Couplings υπερέχουν σε ακραία περιβάλλοντα.

Ε4: Ποια είναι τα σημάδια ότι ένας Universal Coupling σε βαρύ εξοπλισμό χρειάζεται αντικατάσταση ή συντήρηση;

A4: Υπάρχουν τέσσερις κύριοι δείκτες. Πρώτον, αυξημένο γωνιακό ελεύθερο παιχνίδι: μετρήστε την περιστροφική αντίδραση μεταξύ των ζυγών. εάν υπερβαίνει τις 2 μοίρες (ή το εργοστασιακό όριο), τα εγκάρσια ρουλεμάν έχουν φθαρεί. Δεύτερον, έλεγχος καθαρισμού γράσου: εάν το φρέσκο ​​γράσο δεν βγει και από τα τέσσερα στεγανοποιητικά ρουλεμάν κατά τη διάρκεια της λίπανσης, μια τσιμούχα μπλοκάρεται ή έχει καταστραφεί. Τρίτον, παρακολούθηση κραδασμών: μια ξαφνική αύξηση των αρμονικών συχνότητας άξονα 1x ή 2x, ειδικά υπό φορτίο, σηματοδοτεί τη φθορά του περιοδικού. Τέταρτον, εμφανή σημάδια σκουριάς ή σφυρηλάτησης στην εγκάρσια επιφάνεια. Το εργοστάσιό μας συνιστά σάρωση υπέρυθρης θερμοκρασίας. ένας σύνδεσμος που λειτουργεί 30°C πάνω από τη γραμμή βάσης υποδηλώνει τριβή. Για προληπτική συντήρηση, αλλάξτε το κιτ cross μετά το 60% της προβλεπόμενης διάρκειας ζωής του L10 (με βάση τα δεδομένα ροπής/γωνίας). Χρησιμοποιώντας αυτά τα σημάδια, μπορεί να προγραμματιστεί χρόνος διακοπής λειτουργίας, όχι έκτακτης ανάγκης.

Ε5: Πώς μπορώ να επιλέξω το σωστό μέγεθος Universal Coupling για μια νέα σχεδίαση βαρέως εξοπλισμού;

A5: Η επιλογή περιλαμβάνει τέσσερα βήματα: (1) Προσδιορίστε την ισοδύναμη ροπή συμπεριλαμβανομένου του συντελεστή σέρβις: T_eq = T_ονομαστικό * K_s * K_a, όπου K_s για κρουστικό φορτίο (π.χ. 2,5 για θραυστήρα βράχου) και K_a για γωνιακή κακή ευθυγράμμιση (1,3 για >10°). (2) Εξετάστε τη μέγιστη ταχύτητα και τη γωνία λειτουργίας ταυτόχρονα. κάθε Universal Coupling έχει ένα φάκελο στροφών γωνίας ροπής. Το εργοστάσιό μας παρέχει λογισμικό επιλογής με βάση το ISO 14691. (3) Συμβατότητα ζυγού και φλάντζας με υπάρχοντες άξονες. (4) Προσφορές εφαρμογής: για αντιστροφή φορτίων, προσθέστε περιθώριο 20%. για χαμηλές στροφές (<100 σ.α.λ.), ελέγξτε δύο φορές την ονομαστική στατική ροπή. Στην Raydafon Technology Group Co., Limited, οι μηχανικοί μας προσφέρουν δωρεάν αξιολογήσεις μεγέθους για OEM βαρέως εξοπλισμού. Συνιστούμε πάντα την υπερμεγέθυνση ενός μεγέθους πλαισίου όταν η λειτουργία περιλαμβάνει απρόβλεπτα φορτία κραδασμών. Αυτό διασφαλίζει ότι ο Universal Coupling σας παρέχει την αξιοπιστία που συζητείται σε αυτό το άρθρο.
