SWC-WH Χωρίς Universal Coupling τύπου Flex Welding

SWC-WH Χωρίς Universal Coupling τύπου Flex Welding

Οι μη ελαστικοί συγκολλημένοι γενικοί σύνδεσμοι της Raydafon SWC-WH Without Flex Welding Type Universal Coupling χρησιμοποιούν συγκολλημένες συνδέσεις για να εξασφαλίσουν αξιόπιστη μετάδοση, καθιστώντας τους μια αξιόπιστη επιλογή για εφαρμογές υψηλού φορτίου όπως εξοπλισμός μεταλλουργίας και εξόρυξης. Είμαστε κατασκευαστής φυσικής ζεύξης στην Κίνα. Ως αξιόπιστος κατασκευαστής, προσφέρουμε σταθερή παροχή και μπορούμε να προσαρμόσουμε τις λεπτομέρειες στις προδιαγραφές του εξοπλισμού σας. Για λεπτομέρειες σχετικά με τις τιμές, επικοινωνήστε απευθείας μαζί μας.
Συγκολλημένος ζυγός · Χωρίς εύκαμπτο στοιχείο · OEM έτοιμο

SWC-WH Χωρίς Universal Coupling τύπου Flex Welding γιαΆξονες μετάδοσης κίνησης βαρέως τύπου

Ένας άκαμπτος σύνδεσμος κάρδανου τύπου συγκόλλησης κατασκευασμένος για ελασματουργεία, γερανούς, εξόρυξη και μεταλλουργικούς μηχανισμούς κίνησης. Ο συγκολλημένος ζυγός αφαιρεί τη χαλάρωση των κοχλιωτών αρμών. Τα βελονοειδή ρουλεμάν ακριβείας διατηρούν την τριβή σε χαμηλά επίπεδα. Διάτρηση 100–550 mm, ροπή έως 710 kN·m, κράμα χάλυβα 35CrMo, παραγωγή ISO 9001 στο Ningbo, Κίνα.

Οπή100 – 550 χλστ
Ονομαστική ροπή1,25 – 710 kN·m
Γωνία αναδίπλωσης15° – 25°
ΥλικόΧάλυβας 35CrMo
MOQ1 Τεμάχιο
Χρόνος ανοχής15 – 30 ημέρες

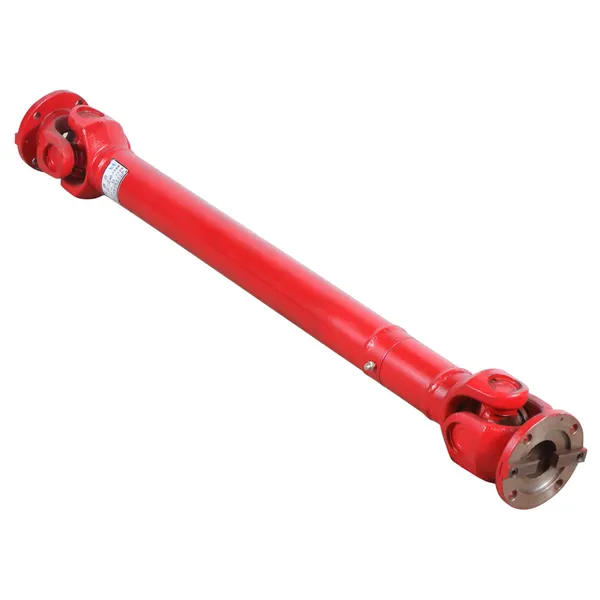

SWC-WH without flex welding type universal coupling welded yoke product photo

01Τι είναι ένα SWC-WH χωρίς καθολική ζεύξη τύπου Flex Welding;

Το SWC-WH είναι αάκαμπτος γενικός σύνδεσμος άρθρωσηςπου μεταδίδει τη ροπή μέσω ενός συγκολλημένου ζυγού και ενός κεντρικού σταυρού που τρέχει σε βελονοειδή ρουλεμάν ακριβείας. Σε αντίθεση με τους εύκαμπτους συνδέσμους, περιέχεικανένα ελαστικό στοιχείο, έτσι δεν υπάρχει καουτσούκ, κανένα πακέτο ελατηρίου και κανένα εύκαμπτο μέλος αντιστάθμισης για φθορά. Αυτό το καθιστά την προτιμώμενη επιλογή όταν απαιτεί η κίνησηυψηλή ροπή, υψηλή αντοχή σε κραδασμούς και μεγάλη διάρκεια ζωήςπαρά στρεπτική απόσβεση.

Ο συγκολλημένος ζυγός είναι η βασική διαφορά από τα σχέδια με βιδωτό ζυγό. Κάτω από συνεχείς κραδασμούς, οι βιδωμένοι σύνδεσμοι μπορεί να χαλαρώσουν, προκαλώντας ενοχλήσεις, αντιδράσεις και τελικά αστοχία. Η συγκόλληση αφαιρεί εντελώς αυτή τη λειτουργία αστοχίας. Για αγοραστές που προμηθεύονταιγενικοί σύνδεσμοι για βιομηχανικούς κινητήριους άξονες, αυτό μεταφράζεται σε λιγότερες στάσεις συντήρησης και χαμηλότερο συνολικό κόστος ιδιοκτησίας σε όλη τη διάρκεια ζωής του συνδέσμου.

Εάν η εφαρμογή σας χρειάζεται στρεπτική συμμόρφωση αντί για ακαμψία, συγκρίνετε τη με τοSWC-BH τυπικός τύπος συγκόλλησης flexή το μακρύ άνοιγμαΤύπος μακράς ευκαμψίας συγκόλλησης SWC-CH, που προσθέτουν ένα ευέλικτο στοιχείο μεταξύ των δύο ζυγών.

02Τεχνικές προδιαγραφές SWC-WH: Εύρος διάτρησης, ροπής και κακής ευθυγράμμισης

Ο παρακάτω πίνακας παραθέτει κάθε τυπικό μέγεθος της σειράς SWC-WH. Χρησιμοποιήστε το για να ταιριάζει με τη διάμετρο του άξονα, την απαιτούμενη ονομαστική ροπή και το διαθέσιμο μήκος εγκατάστασης πριν ζητήσετε προσφορά. Προσαρμοσμένες οπές, κλειδαριές και μήκη διατίθενται κατόπιν αιτήματος.

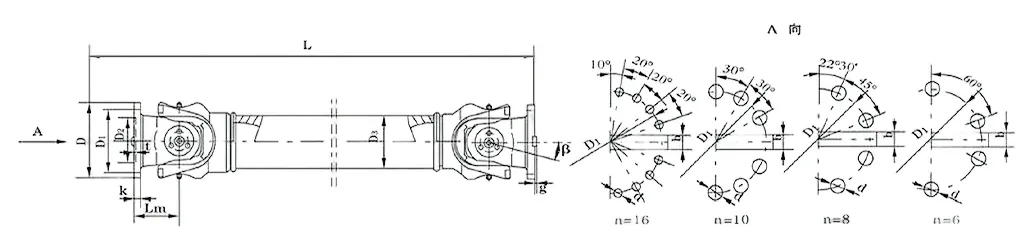

SWC-WH Without Flex Welding Type Universal Coupling — Πίνακας πλήρους μεγέθους
Μοντέλο D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Αδράνεια (kg·m²) Βάρος (kg)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Μόνο γωνιακό

Το SWC-WH αντισταθμίζει τη γωνιακή εσφαλμένη ευθυγράμμιση έως 15°–25°. Για αξονική διαδρομή, συνδυάστε το με έναν συρόμενο άξονα.

Επιλογή ροπής

Εφαρμόστε συντελεστή σέρβις 1,5–2,5 στην ονομαστική ροπή ανάλογα με το επίπεδο κραδασμού και τον κύκλο λειτουργίας.

Αντιστοίχιση διάτρησης

Τυπικές οπές D1 js11 / D2 H7 που αναφέρονται παραπάνω. Διατίθενται προσαρμοσμένες βαθμιδωτές ή σχιστικές οπές.

Εναλλακτική φλάντζα

Εάν ο άξονας σας χρησιμοποιεί διεπαφή φλάντζας, δείτε τοΤύπος φλάντζας SWC-WFστην ίδια σειρά.

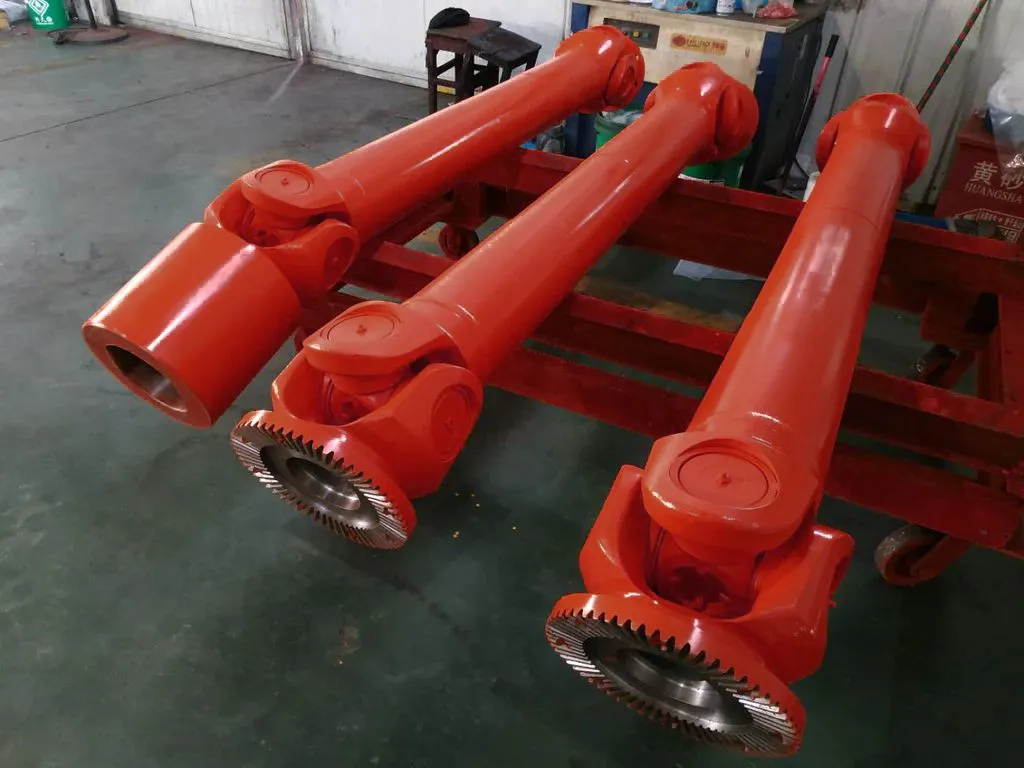

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Γιατί οι αγοραστές καθορίζουν συγκολλημένους συνδέσμους ζυγού για μηχανήματα βαρέως τύπου

Οι μηχανικοί προμηθειών επιλέγουν το SWC-WH για τρεις εμπορικούς λόγους:χαμηλότερο χρόνο διακοπής λειτουργίας, λιγότερους κύκλους αντικατάστασης και χαμηλότερο συνολικό κόστος ανά ώρα λειτουργίας.

  • Χωρίς χαλάρωση με βιδωτή άρθρωση.Ο συγκολλημένος ζυγός αφαιρεί τη λειτουργία αστοχίας χαλάρωσης κραδασμών που μειώνει τη διάρκεια ζωής των συνδέσμων με βιδωτό ζυγό σε ελασματουργεία και θραυστήρες.
  • Υψηλή πυκνότητα ροπής.Έως 710 kN·m ονομαστική ροπή σε συμπαγή περίβλημα, που καλύπτει τις περισσότερες βαριές λειτουργίες του άξονα μετάδοσης κίνησης.
  • Ρουλεμάν βελόνας ακριβείας.Η χαμηλή τριβή, η υψηλή απόδοση και το μεγάλο διάστημα λίπανσης μειώνουν την εργασία συντήρησης.
  • Κράμα χάλυβα 35CrMo.Θερμικά επεξεργασμένο για αντοχή στη φθορά, την κόπωση και τους κραδασμούς σε ορυχεία, μεταλλουργία και θαλάσσια περιβάλλοντα.
  • Ευρεία γωνιακή ανοχή.Η αντιστάθμιση 15°–25° μειώνει το κόστος ευθυγράμμισης κατά την εγκατάσταση.
  • Σχεδιασμός με δυνατότητα συντήρησης.Τα ανταλλακτικά φθοράς επεκτείνουν την οικονομική ζωή του συνδέσμου πέρα ​​από έναν κύκλο αντικατάστασης.

04Πού χρησιμοποιούνται οι σύνδεσμοι SWC-WH: Εφαρμογές και βιομηχανίες

Το SWC-WH καθορίζεται όπου ένας άκαμπτος σύνδεσμος υψηλής ροπής πρέπει να επιβιώσει από συνεχείς κραδασμούς και κραδασμούς. Οι τυπικές εγκαταστάσεις περιλαμβάνουν:

Ελαστήρια χάλυβα Μεταλλουργικές Γραμμές Εναέριοι γερανοί Ανυψωτικά Μηχανήματα Λιμένα Μεταφορείς Εξόρυξης Θραυστήρες και Γεωτρύπανα Marine Propulsion Μηχανήματα Καταστρώματος Δίσκοι τσιμέντου και χαρτιού Πάγκοι δοκιμών βαρέως τύπου Οδηγίες Ανανεώσιμων Πηγών Ενέργειας Γραμμές Χημικής Διεργασίας

Εάν η μονάδα σας απαιτεί επίσης αξονική μετατόπιση ή στρεπτική συμμόρφωση, ελέγξτε την πλήρηγενική σειρά ζεύξηςή την εναλλακτικήσειρά ζεύξης γραναζιώνπριν προσδιορίσετε.

05Προσαρμοσμένοι σύνδεσμοι SWC-WH: OEM, ιδιωτική ετικέτα και παραγωγή βάσει σχεδίων

Το Raydafon είναι έναΚατασκευαστής γενικής ζεύξης OEM, όχι εμπορική εταιρεία. Η προσαρμογή γίνεται στο εσωτερικό της δικής μας εγκατάστασης ISO 9001 στο Ningbo της Κίνας.

Οπή & Keyway

D1 js11, D2 H7 ή προσαρμοσμένη ανοχή. Παράλληλο κλειδί, spline ή διεπαφή δίσκου συρρίκνωσης.

Μοτίβο φλάντζας

Ο κύκλος των μπουλονιών, η διάμετρος του πιλότου και ο αριθμός των μπουλονιών ταιριάζουν με το σχέδιο της φλάντζας ζευγαρώματος.

Μήκος & Ισορροπία

Lmin και εκτεταμένα μήκη. Διαβαθμίσεις δυναμικής ισορροπίας για άξονες υψηλής ταχύτητας.

Επικάλυψη & Σήμανση

Βαφή, μαύρο οξείδιο, επίστρωση ψευδαργύρου. Πινακίδα και σήμανση ιδιωτικής ετικέτας.

Στείλτε ένα σχέδιο PDF, DWG, DXF ή STEP με τις διαστάσεις του άξονα και τον κύκλο λειτουργίας σας. Οι μηχανικοί μας επιστρέφουν μια σύσταση μεγέθους και προσφορά εντός 24 ωρών.

06Ποιοτικός έλεγχος, Πιστοποιήσεις και 12μηνη εγγύηση

Κάθε ζεύξη SWC-WH διέρχεται μια τεκμηριωμένη διαδρομή επιθεώρησης πριν από την αποστολή. Αυτό είναι το ίχνος αποδεικτικών στοιχείων στο οποίο βασίζονται οι αγοραστές στο εξωτερικό για την έγκριση του προμηθευτή και την εισερχόμενη επιθεώρηση.

  • Πιστοποιημένη κατά ISO 9001 διαδικασία κατασκευής
  • Εισερχόμενα αρχεία επαλήθευσης και θερμικής επεξεργασίας χάλυβα
  • Έκθεση επιθεώρησης διαστάσεων για οπή, κλειδί και Lmin
  • Επιθεώρηση συγκόλλησης στον σύνδεσμο ζυγού
  • Δοκιμή προσαρμογής ρουλεμάν και περιστροφής πριν από τη συσκευασία
  • 12 μήνες περιορισμένη εγγύηση για κατασκευαστικά ελαττώματα

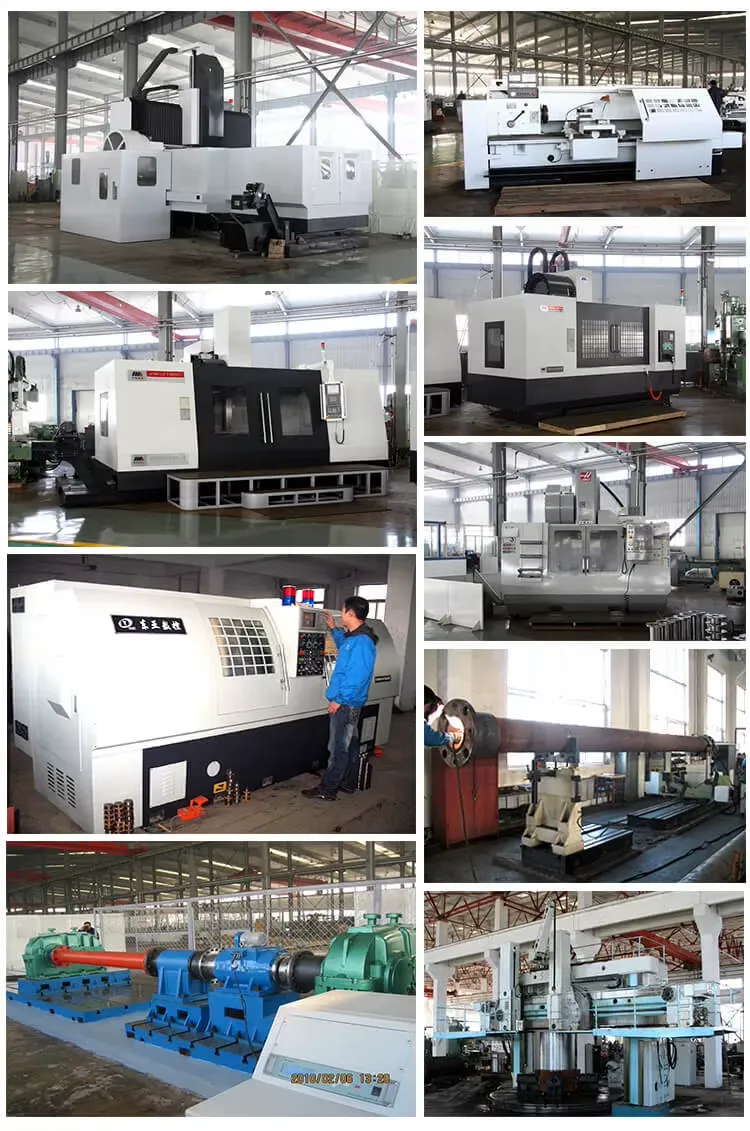

Raydafon universal coupling manufacturing workshop Ningbo China

07Πώς να παραγγείλετε: MOQ, χρόνος παράδοσης, συσκευασία και αποστολή

MOQ

1 τεμάχιο για τυπικά μεγέθη. Τιμές όγκου από 50 τεμάχια.

Χρόνος ανοχής

15–30 ημέρες μετά την επιβεβαίωση της κλήρωσης και την κατάθεση.

Συσκευασία

Ξύλινη θήκη, αντισκωριακή μεμβράνη VCI, ξηραντικό, προσαρμοσμένη παλέτα για μεγάλα μεγέθη.

Αποστολή

Θάλασσα, αέρας ή εξπρές. Διαθέσιμοι όροι EXW / FOB / CIF / DDP.

Εγγραφα

CI, PL, CO, Έντυπο A/E, πιστοποιητικό υλικού, αναφορά διαστάσεων.

Πληρωμή

T/T, L/C εν όψει και άλλοι όροι διαπραγματεύσιμοι για επαναλαμβανόμενους αγοραστές.

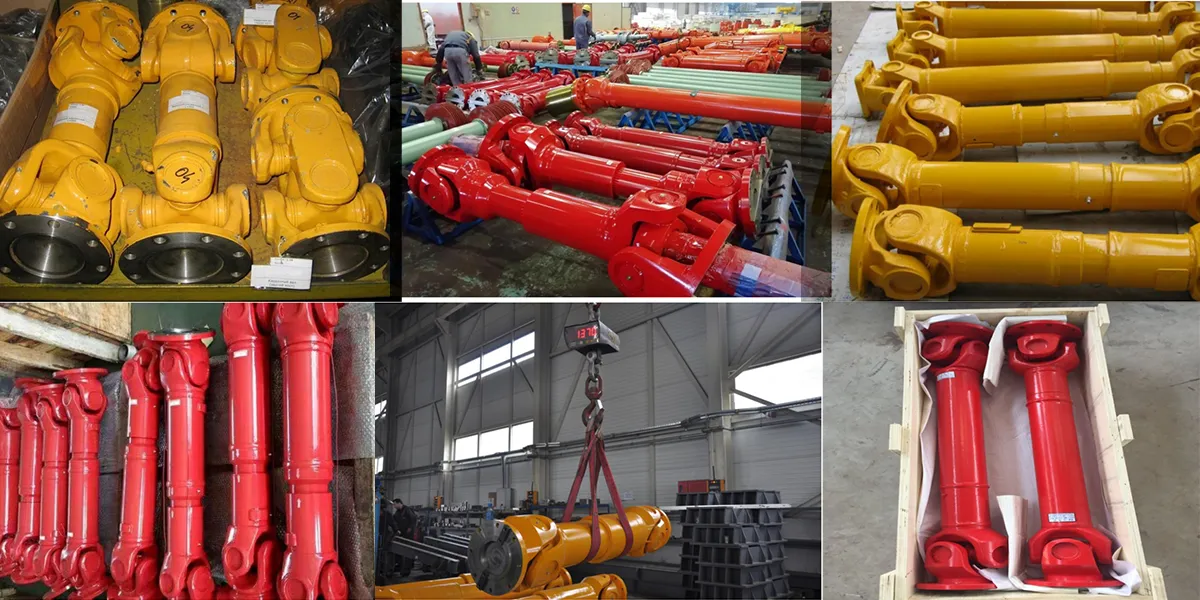

SWC-WH universal coupling inspection and assembly line

08SWC-WH Universal Coupling Buyer FAQ

Τι σημαίνει "χωρίς τύπο εύκαμπτης συγκόλλησης" στον σύνδεσμο SWC-WH;

Σημαίνει ότι ο σύνδεσμος δεν έχει ελαστικό ή εύκαμπτο στοιχείο στη διαδρομή ροπής και ο ζυγός ενώνεται με συγκόλληση και όχι με μπουλόνι. Αυτό αφαιρεί τη χαλάρωση των κοχλιωτών αρμών υπό κραδασμούς και αυξάνει τη δομική ακαμψία. Είναι η σωστή επιλογή για κινητήρες υψηλής ροπής και υψηλού σοκ, όπου δεν απαιτείται εύκαμπτο στοιχείο.

Ποιο είναι το εύρος ροπής και οπής της σειράς SWC-WH;

Διάμετρος περιστροφής 100–550 mm, ονομαστική ροπή 1,25–710 kN·m, ροπή κόπωσης 0,63–355 kN·m, τυπική οπή D1 57–426 mm. Διατίθενται προσαρμοσμένες οπές και βαθμιδωτοί άξονες.

Τι υλικό και ρουλεμάν χρησιμοποιούνται;

Οι ζυγοί και οι φλάντζες είναι θερμικά επεξεργασμένος από κράμα χάλυβα 35CrMo. Το εγκάρσιο ημερολόγιο λειτουργεί με βελονοειδή ρουλεμάν ακριβείας για μείωση της τριβής και παράταση της διάρκειας ζωής υπό συνεχή βιομηχανική εργασία.

Ποια είναι η μέγιστη γωνία κακής ευθυγράμμισης;

Ανάλογα με το μέγεθος, 15° έως 25° γωνιακή κακή ευθυγράμμιση. Το SWC-WH δεν αντισταθμίζει την αξονική μετατόπιση — συνδυάστε το με συρόμενο σπάλιν ή τηλεσκοπικό άξονα, εάν υπάρχει αξονική διαδρομή.

Προσφέρετε OEM ή προσαρμοσμένους συνδέσμους SWC-WH;

Ναί. Προσαρμόζουμε την οπή, το κλειδί, το σχέδιο φλάντζας, το μήκος, τον βαθμό ισορροπίας, την επεξεργασία επιφάνειας και την πινακίδα. Στείλτε ένα σχέδιο PDF, DWG, DXF ή STEP και θα κάνουμε προσφορά εντός 24 ωρών.

Τι είναι το MOQ, ο χρόνος παράδοσης και η εγγύηση;

MOQ 1 τεμάχιο για τυπικά μεγέθη. Χρόνος παράδοσης 15–30 ημέρες ανάλογα με το μέγεθος και την προσαρμογή. 12 μήνες περιορισμένη εγγύηση για κατασκευαστικά ελαττώματα.

Πώς μπορώ να επιλέξω το σωστό μέγεθος SWC-WH για τον κινητήριο άξονα μου;

Παρέχετε ονομαστική ροπή, μέγιστη ροπή, ταχύτητα, διαμέτρους άξονα, γωνία κακής ευθυγράμμισης και κύκλο λειτουργίας. Οι μηχανικοί μας θα συστήσουν το μέγεθος με τον σωστό συντελεστή σέρβις. Μπορείτε επίσης να διαβάσετε το πλήρες κείμενογενικός οδηγός επιλογής ζεύξηςπριν επικοινωνήσετε μαζί μας.

Μπορώ να λάβω δείγμα πριν κάνω μια μαζική παραγγελία;

Ναί. Γίνονται δεκτές παραγγελίες δειγμάτων για τυπικά μεγέθη. Το κόστος του δείγματος και ο ναύλος αναφέρονται χωριστά και μπορούν να πιστωθούν έναντι της πρώτης μαζικής παραγγελίας.

Ζητήστε μια προσφορά SWC-WH Universal Coupling

Στείλτε το σχέδιο, τη ροπή και την ταχύτητα του άξονα σας. Οι μηχανικοί μας απαντούν εντός 24 ωρών με σύσταση μεγέθους και εργοστασιακή τιμή.
