Ποιες διαδικασίες κατασκευής εξασφαλίζουν υψηλή ακρίβεια σε γρανάζια ακριβείας;

Γρανάζια ακριβείαςαποτελούν τη ραχοκοκαλιά αμέτρητων βιομηχανικών εφαρμογών, από μεταδόσεις αυτοκινήτων και ενεργοποιητές αεροδιαστημικής έως ρομποτική και ανεμογεννήτριες. Η ακρίβεια αυτών των γραναζιών επηρεάζει άμεσα την απόδοση του συστήματος, τον θόρυβο, τους κραδασμούς και τη διάρκεια ζωής. Ποιες όμως διαδικασίες κατασκευής εξασφαλίζουν την υψηλή ακρίβεια που απαιτείται για αυτές τις απαιτητικές εφαρμογές; Η απάντηση βρίσκεται σε μια προσεκτικά ενορχηστρωμένη ακολουθία εργασιών κατεργασίας, θερμικής επεξεργασίας και φινιρίσματος, καθεμία από τις οποίες συμβάλλει στην τελική γεωμετρία και την ακεραιότητα της επιφάνειας του γραναζιού. Στην Raydafon Technology Group Co., Limited, το εργοστάσιό μας κατασκευάζει Precision Gear για πάνω από δύο δεκαετίες και έχουμε βελτιώσει τις διαδικασίες μας για να επιτύχουμε βαθμούς ποιότητας εργαλείων μέχρι DIN 5 ή AGMA 12, με αποκλίσεις προφίλ δοντιών μικρότερες από 2 μικρόμετρα. Αυτό το άρθρο θα διερευνήσει τις βασικές διαδικασίες κατασκευής - από την προετοιμασία του τυφλού έως την τελική επιθεώρηση - που επιτρέπουν την παραγωγή γραναζιών υψηλής ακρίβειας και θα μοιραστούμε τις τεχνικές παραμέτρους και τα μέτρα ποιοτικού ελέγχου που στηρίζουν την επιτυχία μας.

Η διαδρομή προς ένα υψηλής ακρίβειας γρανάζια ακριβείας ξεκινά με μια ενδελεχή κατανόηση των λειτουργικών απαιτήσεων του γραναζιού: ροπή, ταχύτητα, φορτίο και περιβάλλον λειτουργίας. Με βάση αυτές τις παραμέτρους, επιλέγουμε το κατάλληλο υλικό—συνήθως υψηλής ποιότητας κραματοποιημένοι χάλυβες όπως 20CrMnTi, 18CrNiMo7-6 ή SAE 8620—και, στη συνέχεια, εφαρμόζουμε μια σειρά διαδικασιών που περιλαμβάνουν: σφυρηλάτηση ή κατεργασία του τεμαχίου, λείανση ή διαμόρφωση των δοντιών, αντοχή στη φθορά και λείανση των δοντιών, θερμική επεξεργασία και ενίσχυση της επιφάνειας. φινίρισμα. Κάθε ένα από αυτά τα βήματα πρέπει να ελέγχεται αυστηρά, με συγκεκριμένες παραμέτρους κοπής, ταχύτητες λείανσης και πρωτόκολλα επιθεώρησης για να διασφαλιστεί ότι το τελικό εργαλείο ακριβείας πληροί ή υπερβαίνει τις απαιτούμενες προδιαγραφές. Σε αυτόν τον περιεκτικό οδηγό, θα αναλύσουμε κάθε διαδικασία, θα παρέχουμε λεπτομερείς προδιαγραφές και δεδομένα ανοχής και θα τονίσουμε τον κρίσιμο ρόλο της μετρολογίας στη διασφάλιση υψηλής ακρίβειας. Θα μοιραστούμε επίσης παραδείγματα και βέλτιστες πρακτικές από την εκτεταμένη εμπειρία του εργοστασίου μας στη βιομηχανία εργαλείων.

Πίνακας περιεχομένων

• 1. Γιατί το Gear Hobbing είναι μια θεμελιώδης διαδικασία για την κατασκευή εργαλείων ακριβείας;
• 2. Πώς η λείανση με γρανάζια επιτυγχάνει τα υψηλότερα επίπεδα ακρίβειας και φινιρίσματος επιφάνειας;
• 3. Ποιες είναι οι βασικές τεχνικές προδιαγραφές της παραγωγής εργαλείων ακριβείας μας;
• 4. Πώς η μετρολογία και ο ποιοτικός έλεγχος διασφαλίζουν την ακρίβεια του γραναζιού ακριβείας;
• Συχνές Ερωτήσεις (FAQ)
• Συμπέρασμα και Διαβούλευση με προσαρμοσμένο εξοπλισμό

Γιατί το Gear Hobbing είναι μια θεμελιώδης διαδικασία για την κατασκευή εργαλείων ακριβείας;

Το hobbing γραναζιών είναι μια από τις πιο ευρέως χρησιμοποιούμενες και ευέλικτες διαδικασίες για τη δημιουργία δοντιών γραναζιών. Σε αυτή τη διαδικασία, μια περιστρεφόμενη εστία - η οποία είναι ουσιαστικά ένα κυλινδρικό εργαλείο με ελικοειδείς οδόντες κοπής - τροφοδοτείται σε ένα περιστρεφόμενο κενό γρανάζι, κόβοντας προοδευτικά τα κενά των δοντιών. Η Hobbing είναι ικανή να παράγει γρανάζια όλων των τύπων, συμπεριλαμβανομένων των οδοντωτών τροχών με έλικα, ελικοειδή και ατέρμονα, με υψηλό βαθμό ακρίβειας και παραγωγικότητας. Για ένα γρανάζι ακριβείας, η διαδικασία λείανσης είναι το πρώτο κρίσιμο βήμα για τον καθορισμό του προφίλ των δοντιών. Η ακρίβεια της εστίας, η ακαμψία του μηχανήματος και η επιλογή των παραμέτρων κοπής επηρεάζουν την αρχική ποιότητα του κιβωτίου ταχυτήτων. Στο εργοστάσιό μας, χρησιμοποιούμε μηχανές εστιών CNC με ηλεκτρονικό συγχρονισμό κιβωτίου ταχυτήτων, που επιτρέπει τον ακριβή έλεγχο της περιστροφής της εστίας και του τεμαχίου εργασίας, επιτυγχάνοντας ακρίβεια μολύβδου +/- 0,005 mm ανά 100 mm πλάτους προσώπου.

Βασικοί παράγοντες για την επίτευξη υψηλής ακρίβειας κατά την τοποθέτηση εργαλείων:

• Ποιότητα εστίας:Η εστία πρέπει να είναι κατασκευασμένη με υψηλή ακρίβεια, τυπικά βαθμό ΑΑ ή καλύτερη, με ακρίβεια προφίλ +/- 2 μικρομέτρων. Το εργοστάσιό μας χρησιμοποιεί εστίες με επίστρωση TiAlN ή AlCrN για να εξασφαλίσει σταθερή απόδοση κοπής και παρατεταμένη διάρκεια ζωής του εργαλείου, γεγονός που επηρεάζει άμεσα τη συνοχή του προφίλ δοντιού του γραναζιού.
• Ακαμψία μηχανής και θερμική σταθερότητα:Το μηχάνημα πλάκας πρέπει να είναι άκαμπτο για να αντέχει τις δυνάμεις κοπής χωρίς παραμόρφωση, κάτι που θα έθετε σε κίνδυνο την ακρίβεια. Τα μηχανήματα μας διαθέτουν βάση από χυτοσίδηρο με προηγμένα συστήματα θερμικής αντιστάθμισης που διατηρούν τη γεωμετρία του μηχανήματος ακόμη και σε εκτεταμένες εργασίες.
• Παράμετροι κοπής:Η ταχύτητα κοπής, ο ρυθμός τροφοδοσίας και το βάθος κοπής πρέπει να βελτιστοποιηθούν για το συγκεκριμένο υλικό. Για ένα τυπικό κενό γραναζιών 20CrMnTi, χρησιμοποιούνται ταχύτητα κοπής 80-120 m/min και ρυθμός τροφοδοσίας 1-2 mm/στροφές για να επιτευχθεί ισορροπία παραγωγικότητας και ακρίβειας. Οι μηχανικοί διεργασιών του εργοστασίου μας χρησιμοποιούν λογισμικό προσομοίωσης για να καθορίσουν τις βέλτιστες παραμέτρους για κάθε τύπο γραναζιού.
• Ψυκτικό και λίπανση:Η σωστή εφαρμογή ψυκτικού είναι απαραίτητη για τον έλεγχο της παραγωγής θερμότητας, η οποία μπορεί να προκαλέσει θερμική διαστολή και να επηρεάσει τη γεωμετρία των δοντιών. Χρησιμοποιούμε ένα σύστημα ψυκτικού υγρού υψηλής πίεσης που παρέχει 50 bar ψυκτικού υγρού απευθείας στη ζώνη κοπής, εξασφαλίζοντας αποτελεσματική εκκένωση τσιπ και έλεγχο θερμοκρασίας.

Ένα πρακτικό παράδειγμα από την παραγωγή γραναζιών μετάδοσης κίνησης αυτοκινήτου δείχνει τη σημασία της ακρίβειας των στροφών. Κατασκευάζαμε ένα ελικοειδή γρανάζι με μονάδα 2,5 και 32 δοντιών, που απαιτούσε απόκλιση προφίλ δοντιού μικρότερη από 3 μικρόμετρα. Χρησιμοποιώντας μια εστία υψηλής ποιότητας και βελτιστοποιώντας τις παραμέτρους κοπής, πετύχαμε απόκλιση προφίλ 2,5 μικρομέτρων στο στάδιο εστιών, η οποία ήταν εντός του εύρους ανοχής. Αυτό σήμαινε ότι το επόμενο στάδιο λείανσης απαιτούσε λιγότερη αφαίρεση υλικού, μειώνοντας τον συνολικό χρόνο κύκλου και επεκτείνοντας τη διάρκεια ζωής του τροχού λείανσης. Επομένως, ο προσεκτικός έλεγχος της διαδικασίας hobbing δεν είναι μόνο απαραίτητος για την ακρίβεια, αλλά συμβάλλει επίσης στη συνολική απόδοση της παραγωγής.

Μετά το άπλωμα, το γρανάζι συνήθως υποβάλλεται σε θερμική επεξεργασία για να επιτευχθεί η απαιτούμενη σκληρότητα και αντοχή. Ωστόσο, η ίδια η διαδικασία λείανσης παράγει μια τραχύτητα επιφάνειας περίπου 1,6-3,2 μικρομέτρων Ra, η οποία είναι αποδεκτή για πολλές εφαρμογές αλλά όχι επαρκής για γρανάζια υψηλής ακρίβειας. Ως εκ τούτου, το hobbing ακολουθείται συνήθως από μια διαδικασία φινιρίσματος, όπως το ξύρισμα ή το τρίψιμο, για να επιτευχθεί η τελική ακρίβεια. Παρόλα αυτά, η διαδικασία hobbing θέτει τα θεμέλια για ολόκληρη τη διαδικασία κατασκευής εργαλείων. Μια κακή λειτουργία λείανσης δεν μπορεί να διορθωθεί πλήρως με επακόλουθες εργασίες φινιρίσματος, καθιστώντας τον έλεγχο της διαδικασίας λείανσης θεμελιώδη προϋπόθεση για την παραγωγή γραναζιών ακριβείας υψηλής ακρίβειας.

Πώς η λείανση με γρανάζια επιτυγχάνει τα υψηλότερα επίπεδα ακρίβειας και φινιρίσματος επιφάνειας;

Όταν απαιτούνται τα υψηλότερα επίπεδα ακρίβειας και φινιρίσματος επιφάνειας, η λείανση εργαλείων είναι η διαδικασία επιλογής. Η λείανση με γρανάζια χρησιμοποιεί έναν περιστρεφόμενο τροχό λείανσης, συνήθως κατασκευασμένο από κεραμικό ή κυβικό νιτρίδιο του βορίου (CBN), για να αφαιρέσει ένα λεπτό στρώμα υλικού από τα δόντια του γραναζιού μετά από θερμική επεξεργασία. Αυτή η διαδικασία διορθώνει τυχόν παραμορφώσεις που προκαλούνται από τη θερμική επεξεργασία και επιτυγχάνει το τελικό προφίλ των δοντιών, το μόλυβδο και το φινίρισμα της επιφάνειας. Για έναν εξοπλισμό ακριβείας με ποιότητα ποιότητας DIN 5 ή AGMA 12, η ​​λείανση είναι απαραίτητη. Το εργοστάσιό μας χρησιμοποιεί μηχανές λείανσης προφίλ CNC που μπορούν να επιτύχουν απόκλιση προφίλ δοντιού +/- 1,5 μικρόμετρα, απόκλιση μολύβδου +/- 2 μικρόμετρα και τραχύτητα επιφάνειας Ra 0,2-0,4 μικρόμετρα. Αυτά τα επίπεδα ακρίβειας απαιτούνται για εφαρμογές υψηλής ταχύτητας και υψηλού φορτίου, όπως αεροδιαστημικές μεταδόσεις και ρομποτική.

Βασικοί παράγοντες για την επίτευξη υψηλής ακρίβειας κατά τη λείανση των γραναζιών:

• Επιλογή τροχού λείανσης:Ο τροχός λείανσης πρέπει να ταιριάζει με το υλικό του γραναζιού και το απαιτούμενο φινίρισμα. Για σκληρά υλικά (58-62 HRC), χρησιμοποιούμε τροχούς CBN με υαλοποιημένο δεσμό, οι οποίοι παρέχουν εξαιρετική διατήρηση της μορφής και χαμηλή φθορά. Για πιο μαλακά υλικά, χρησιμοποιούνται κεραμικοί τροχοί. Ο τροχός ντύνεται χρησιμοποιώντας ένα ρολό επιδέσμου διαμαντιού για να διασφαλιστεί ότι έχει το σωστό προφίλ και ευκρίνεια.
• Παράμετροι λείανσης:Η ταχύτητα λείανσης, το βάθος κοπής και ο ρυθμός τροφοδοσίας ελέγχονται προσεκτικά. Για το πέρασμα φινιρίσματος, χρησιμοποιούμε μικρό βάθος κοπής (0,01-0,02 mm) και αργό ρυθμό τροφοδοσίας για να επιτύχουμε το επιθυμητό φινίρισμα επιφάνειας και να αποφύγουμε τη θερμική βλάβη στο δόντι του γραναζιού. Ένα ψυκτικό υγρό υψηλής πίεσης (μέχρι 80 bar) κατευθύνεται στη ζώνη λείανσης για να μειώσει την παραγωγή θερμότητας και να ξεπλύνει το νήμα λείανσης.
• Μέτρηση εν εξελίξει:Οι μηχανές μας λείανσης είναι εξοπλισμένες με συστήματα μέτρησης κατά τη διαδικασία που μετρούν συνεχώς το πάχος του δοντιού του γραναζιού κατά τη διάρκεια της λείανσης. Όταν το πάχος του δοντιού φτάσει στην επιθυμητή τιμή, το μηχάνημα σταματά αυτόματα, διασφαλίζοντας ότι το γρανάζι δεν είναι πάνω από το έδαφος. Αυτό το χαρακτηριστικό είναι κρίσιμο για την επίτευξη στενών ανοχών διαστάσεων.
• Θερμική αντιστάθμιση:Η λείανση παράγει θερμότητα που μπορεί να προκαλέσει διαστολή του γραναζιού και του μηχανήματος, επηρεάζοντας την ακρίβεια. Τα μηχανήματα μας διαθέτουν συστήματα θερμικής αντιστάθμισης που παρακολουθούν τη θερμοκρασία του άξονα, του τεμαχίου εργασίας και του περιβάλλοντος και προσαρμόζουν τις παραμέτρους λείανσης ανάλογα για τη διατήρηση της ακρίβειας.

Μια μελέτη περίπτωσης από έναν κατασκευαστή κιβωτίων ταχυτήτων ανεμογεννητριών υπογραμμίζει τη σημασία της λείανσης γραναζιών. Ο κατασκευαστής απαιτούσε ένα μεγάλο ελικοειδές γρανάζι με μονάδα 8 και 80 δοντιών, με επίπεδο ποιότητας AGMA 12. Το γρανάζι έπρεπε να αντέχει σε υψηλή ροπή και υψηλά κυκλικά φορτία, επομένως η ακρίβεια ήταν πρωταρχικής σημασίας. Το εργοστάσιό μας γειώνει το γρανάζι χρησιμοποιώντας τροχό CBN σε μύλο προφίλ CNC. Το τελικό γρανάζι είχε απόκλιση προφίλ 1,2 μικρομέτρων, απόκλιση μολύβδου 1,8 μικρόμετρα και τραχύτητα επιφάνειας Ra 0,25 μικρόμετρα. Το γρανάζι εγκαταστάθηκε με επιτυχία στην ανεμογεννήτρια και λειτουργεί με εξαιρετική απόδοση για πάνω από πέντε χρόνια. Ο κατασκευαστής ανέφερε ότι η υψηλή ακρίβεια του γραναζιού συνέβαλε σε αύξηση 3 τοις εκατό στην απόδοση του στροβίλου.

Εκτός από τη λείανση προφίλ, προσφέρουμε επίσης λειτουργίες σούπερ φινιρίσματος, όπως λείανση ή περιτύλιξη για γρανάζια που απαιτούν το υψηλότερο δυνατό φινίρισμα επιφάνειας και μείωση θορύβου. Το Honing χρησιμοποιεί ένα εργαλείο σε σχήμα γραναζιού με λειαντικές πέτρες για να αφαιρέσει μια μικρή ποσότητα υλικού και να βελτιώσει το φινίρισμα της επιφάνειας σε Ra 0,1 μικρόμετρα ή καλύτερα. Αυτό είναι ιδιαίτερα ευεργετικό για γρανάζια που χρησιμοποιούνται σε ηλεκτρικά οχήματα, όπου η μείωση του θορύβου είναι κρίσιμη. Η διαδικασία λείανσης, σε συνδυασμό με αυτές τις εργασίες υπερ-τελικής επεξεργασίας, μας δίνει τη δυνατότητα να παράγουμε Γρανάζια Ακριβείας που πληρούν τις πιο απαιτητικές προδιαγραφές. Στη Raydafon, συνεχίζουμε να επενδύουμε στην πιο πρόσφατη τεχνολογία λείανσης, συμπεριλαμβανομένων των τροχών λείανσης CBN και του έξυπνου ελέγχου διαδικασίας, για να διατηρήσουμε το ανταγωνιστικό μας πλεονέκτημα στην κατασκευή εργαλείων υψηλής ακρίβειας.

Ποιες είναι οι βασικές τεχνικές προδιαγραφές της παραγωγής μας Precision Gear;

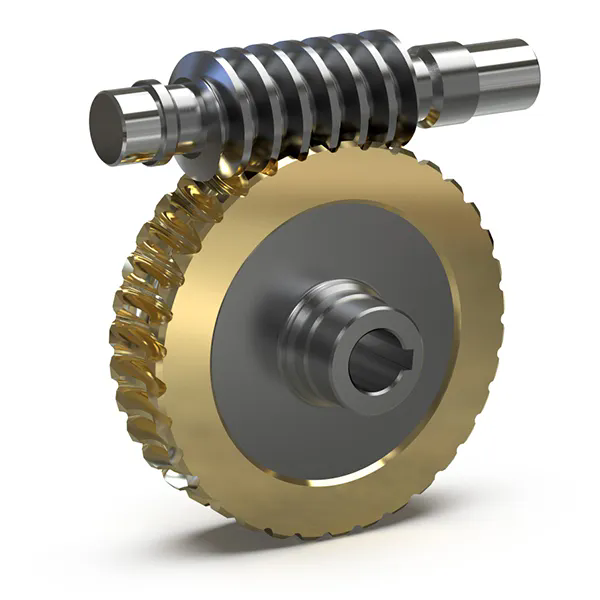

Η Raydafon Technology Group Co., Limited προσφέρει μια ολοκληρωμένη ικανότητα κατασκευής εργαλείων ακριβείας, καλύπτοντας ένα ευρύ φάσμα τύπων, μεγεθών και βαθμών ακρίβειας εργαλείων. Οι παραγωγικές μας δυνατότητες περιλαμβάνουν γρανάζια ελικοειδούς, σπιρούνι, λοξότμητους, ατέρμονες και πλανητικούς, με μονάδες από 0,5 έως 20 και διαμέτρους από 10 mm έως 1500 mm. Ο παρακάτω πίνακας συνοψίζει τις βασικές τεχνικές προδιαγραφές και τα επιτεύξιμα επίπεδα ακρίβειας για την παραγωγή μας Precision Gear. Όλες οι τιμές βασίζονται στις τυπικές διαδικασίες ποιοτικού ελέγχου μας και παρακολουθούνται συνεχώς για να διασφαλίζεται η συμμόρφωση με τα διεθνή πρότυπα όπως DIN, AGMA και ISO.

Εκτός από τις τυπικές προδιαγραφές, το εργοστάσιό μας προσφέρει πολλά προαιρετικά χαρακτηριστικά για τη βελτίωση της απόδοσης του Precision Gear. Αυτές περιλαμβάνουν: τροποποιήσεις προφίλ (στέμμα και ανακούφιση άκρου) για τη βελτιστοποίηση της κατανομής του φορτίου και τη μείωση του θορύβου. ειδικές επιφανειακές επεξεργασίες όπως φωσφοροποίηση, νιτρίωση ή επίστρωση DLC για βελτιωμένη αντοχή στη φθορά. και προσαρμοσμένα υλικά για συγκεκριμένες εφαρμογές (π.χ. ανοξείδωτος χάλυβας για διαβρωτικά περιβάλλοντα ή Inconel για εφαρμογές σε υψηλές θερμοκρασίες). Παρέχουμε επίσης μια πλήρη υπηρεσία σχεδιασμού γραναζιών, συμπεριλαμβανομένης της δομικής ανάλυσης, ανάλυσης σχεδίου επαφής και βελτιστοποίησης NVH (θόρυβος, κραδασμοί και σκληρότητα).

Το σύστημα ποιοτικού ελέγχου μας βασίζεται στο ISO 9001:2015 και στο IATF 16949:2016 για εφαρμογές αυτοκινήτων. Κάθε Precision Gear υπόκειται σε ένα ολοκληρωμένο καθεστώς επιθεώρησης που περιλαμβάνει ελέγχους διαστάσεων, ανάλυση γραναζιών και, όπου απαιτείται, μη καταστροφικές δοκιμές (NDT), όπως επιθεώρηση μαγνητικών σωματιδίων ή δοκιμή υπερήχων. Τα αποτελέσματα του ελέγχου καταγράφονται σε λεπτομερή αναφορά που συνοδεύει την αποστολή εργαλείων. Το εργοστάσιό μας στοRaydafon Technology Group Co., Limitedδιαθέτει ένα ειδικό εργαστήριο μετρολογίας εξοπλισμένο με τον πιο πρόσφατο εξοπλισμό επιθεώρησης, συμπεριλαμβανομένου ενός κέντρου μέτρησης γραναζιών Klingelnberg P65, ενός Zeiss CMM και ενός ελεγκτή τραχύτητας επιφάνειας. Αυτή η επένδυση στη μετρολογία διασφαλίζει ότι κάθε εργαλείο ακριβείας που παράγουμε πληροί τις καθορισμένες απαιτήσεις ακρίβειας και παρέχει στους πελάτες μας την εμπιστοσύνη που χρειάζονται για τις κρίσιμες εφαρμογές τους.

Πώς η μετρολογία και ο ποιοτικός έλεγχος διασφαλίζουν την ακρίβεια του γραναζιού;

Η κατασκευή γραναζιών ακριβείας υψηλής ακρίβειας είναι αδύνατη χωρίς αυστηρή μετρολογία και ποιοτικό έλεγχο σε κάθε στάδιο της παραγωγής. Η ακρίβεια του κιβωτίου ταχυτήτων ορίζεται από ένα σύνολο παραμέτρων, συμπεριλαμβανομένων των προφίλ δοντιού, της απαγωγής, του βήματος και της διαρροής, οι οποίες πρέπει να μετρηθούν και να ελέγχονται όλες. Στο εργοστάσιό μας, έχουμε εφαρμόσει ένα ολοκληρωμένο σύστημα ποιοτικού ελέγχου που ξεκινά με την επιθεώρηση πρώτων υλών και εκτείνεται σε κάθε στάδιο της κατασκευής έως την τελική επιθεώρηση. Ο πυρήνας του συστήματος ποιοτικού ελέγχου μας είναι η χρήση προηγμένων οργάνων μέτρησης γραναζιών, όπως αναλυτές γραναζιών και μηχανές μέτρησης συντεταγμένων (CMM), που παρέχουν μετρήσεις υψηλής ακρίβειας όλων των παραμέτρων του γραναζιού. Αυτά τα όργανα είναι βαθμονομημένα σύμφωνα με τα διεθνή πρότυπα και χειρίζονται από εξειδικευμένους τεχνικούς μετρολογίας. Τα δεδομένα που λαμβάνονται από αυτές τις μετρήσεις χρησιμοποιούνται όχι μόνο για την αποδοχή ή την απόρριψη των γραναζιών αλλά και για τον έλεγχο της διαδικασίας, επιτρέποντάς μας να προσδιορίσουμε τις τάσεις και να κάνουμε προσαρμογές στη διαδικασία κατασκευής πριν τα εξαρτήματα βγουν εκτός ανοχής.

Βασικές πτυχές του συστήματος μετρολογίας και ποιοτικού ελέγχου μας για τα εργαλεία ακριβείας:

• Έλεγχος εισερχόμενου υλικού:Κάθε παρτίδα πρώτης ύλης ελέγχεται για χημική σύνθεση, σκληρότητα και μικροδομή χρησιμοποιώντας φασματόμετρο και μεταλλουργικό μικροσκόπιο. Αυτό διασφαλίζει ότι το υλικό πληροί την καθορισμένη ποιότητα και είναι κατάλληλο για τη διαδικασία κατασκευής.
• Μέτρηση εν εξελίξει:Κατά τη διάρκεια της λείανσης και της λείανσης, χρησιμοποιούμε συστήματα μέτρησης κατά τη διαδικασία που παρέχουν ανάδραση σε πραγματικό χρόνο για το πάχος του δοντιού του γραναζιού. Αυτό μας επιτρέπει να ανιχνεύουμε και να διορθώνουμε αμέσως τυχόν αποκλίσεις, αποτρέποντας την παραγωγή σκραπ.
• Τελική ανάλυση γραναζιών:Μετά την ολοκλήρωση όλων των εργασιών κατασκευής, κάθε Precision Gear επιθεωρείται σε έναν αναλυτή γραναζιών. Ο αναλυτής μετρά το προφίλ των δοντιών, το μόλυβδο, το βήμα και τη διαρροή και υπολογίζει τον βαθμό ποιότητας του γραναζιού σύμφωνα με τα πρότυπα DIN ή AGMA. Τα αποτελέσματα των μετρήσεων συγκρίνονται με τις καθορισμένες ανοχές και κάθε γρανάζι που βρίσκεται εκτός της ζώνης ανοχής απορρίπτεται.
• Στατιστικός έλεγχος διεργασιών (SPC):Χρησιμοποιούμε SPC για να παρακολουθούμε τις βασικές παραμέτρους της διαδικασίας με την πάροδο του χρόνου. Αυτό μας επιτρέπει να προσδιορίζουμε τις τάσεις που θα μπορούσαν να υποδεικνύουν ένα αναπτυσσόμενο πρόβλημα, όπως η φθορά του εργαλείου ή η μετατόπιση του μηχανήματος, και να λάβουμε διορθωτικά μέτρα πριν δημιουργηθούν εξαρτήματα εκτός προδιαγραφών.

Ένα πρόσφατο παράδειγμα από την παραγωγή μας αεροδιαστημικών εργαλείων δείχνει τη σημασία της μετρολογίας. Τα γρανάζια έπρεπε να πληρούν τα πρότυπα ποιότητας AGMA 13, με απόκλιση προφίλ δοντιού μικρότερη από 1 μικρόμετρο. Για να το επιτύχουμε αυτό, εφαρμόσαμε ένα πρωτόκολλο επιθεώρησης πολλαπλών σταδίων: μετά το τελείωμα, τα γρανάζια επιθεωρήθηκαν χρησιμοποιώντας έναν αναλυτή γραναζιών για τον έλεγχο του προφίλ και του ηλεκτροδίου. Μετά τη θερμική επεξεργασία, τα γρανάζια επιθεωρήθηκαν ξανά για να ελεγχθεί για παραμόρφωση. Κατά τη διάρκεια της λείανσης, ένας μετρητής κατά τη διαδικασία παρακολουθούσε συνεχώς το πάχος των δοντιών. Μετά την τελική λείανση, τα γρανάζια επιθεωρήθηκαν σε αναλυτή γραναζιών υψηλής ακρίβειας (Klingelnberg P65). Η τελική επιθεώρηση έδειξε ότι όλα τα γρανάζια πληρούσαν την καθορισμένη ανοχή, με απόκλιση προφίλ 0,8 μικρομέτρων. Αυτά τα δεδομένα συγκεντρώθηκαν σε μια λεπτομερή έκθεση επιθεώρησης που παρασχέθηκε στον πελάτη, δίνοντάς του τη βεβαιότητα ότι τα γρανάζια πληρούσαν τις αυστηρές απαιτήσεις τους.

Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited προσφέρει επίσης μια υπηρεσία μέτρησης για πελάτες που απαιτούν επαλήθευση της ακρίβειας του γραναζιού από τρίτους. Μπορούμε να μετρήσουμε τα εργαλεία που παρέχονται από τον πελάτη και να παρέχουμε μια λεπτομερή αναφορά για την ακρίβειά τους, συμπεριλαμβανομένων όλων των σχετικών παραμέτρων. Αυτή η υπηρεσία είναι ιδιαίτερα χρήσιμη για πελάτες που αξιολογούν την ποιότητα των εργαλείων από πολλούς προμηθευτές ή που αναπτύσσουν νέα σχέδια εργαλείων και πρέπει να επικυρώσουν τα πρωτότυπά τους. Επενδύοντας σε υπερσύγχρονο μετρολογικό εξοπλισμό και εκπαιδεύοντας συνεχώς το μετρολογικό μας προσωπικό, διασφαλίζουμε ότι το Precision Gear μας πληροί με συνέπεια τα υψηλότερα επίπεδα ακρίβειας. Αυτή η δέσμευση για την ποιότητα αποτελεί ακρογωνιαίο λίθο της φήμης μας στη βιομηχανία κατασκευής εργαλείων.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Ποια είναι η διαφορά μεταξύ της οπής ταχυτήτων και της διαμόρφωσης του γραναζιού όσον αφορά την ακρίβεια;

Απάντηση: Τόσο η αφαίρεση όσο και η διαμόρφωση είναι διαδικασίες παραγωγής γραναζιών, αλλά διαφέρουν στον τρόπο με τον οποίο το εργαλείο αλληλεπιδρά με το τεμάχιο εργασίας. Η λείανση είναι μια συνεχής διαδικασία που είναι γενικά ταχύτερη και πιο παραγωγική, αλλά μπορεί να αφήσει ελαφρά σφάλματα ηλεκτροδίου λόγω της γωνίας έλικας της εστίας. Η διαμόρφωση, από την άλλη πλευρά, είναι μια διακοπτόμενη διαδικασία που μπορεί να παράγει γρανάζια με πολύ χαμηλά σφάλματα ηλεκτροδίου, καθιστώντας το κατάλληλο για γρανάζια με στενά πλάτη όψεων ή όπου απαιτείται υψηλή ακρίβεια ηλεκτροδίου. Για γρανάζια ακριβείας υψηλής ακρίβειας, η λείανση ακολουθείται συνήθως από λείανση, ενώ η διαμόρφωση μπορεί να χρησιμοποιηθεί ως τελική διαδικασία κοπής για γρανάζια με μέτρια απαιτήσεις ακρίβειας. Το εργοστάσιό μας επιλέγει τη βέλτιστη διαδικασία με βάση τη γεωμετρία του γραναζιού και τον απαιτούμενο βαθμό ακρίβειας.

Ερώτηση 2: Μπορεί η λείανση να διορθώσει όλα τα σφάλματα που εισήχθησαν από προηγούμενες διεργασίες;

Απάντηση: Η λείανση είναι μια πολύ αποτελεσματική διαδικασία για τη διόρθωση σφαλμάτων όπως οι αποκλίσεις προφίλ, τα σφάλματα ηλεκτροδίου και η εξάντληση. Ωστόσο, δεν μπορεί να διορθώσει μεγάλα σφάλματα, όπως ελλείψεις δοντιών ή σοβαρά σφάλματα μορφής δοντιού που προκαλούνται από ελαττωματική εστία ή εσφαλμένη ρύθμιση του εργαλείου. Επιπλέον, η λείανση αφαιρεί μόνο μια μικρή ποσότητα υλικού (συνήθως 0,05-0,15 mm ανά πλευρά), επομένως τυχόν σφάλματα μεγαλύτερα από το όριο λείανσης δεν μπορούν να διορθωθούν. Επομένως, οι διεργασίες λείανσης και θερμικής επεξεργασίας πρέπει να ελέγχονται καλά για να διασφαλίζεται ότι τα σφάλματα που εισάγονται είναι εντός της ικανότητας λείανσης. Το σύστημα ελέγχου διαδικασίας του εργοστασίου μας διασφαλίζει ότι αυτό συμβαίνει, επομένως η λείανση είναι πάντα αποτελεσματική.

Ερώτηση 3: Ποια είναι η τυπική ανοχή για ένα εργαλείο ακριβείας μετά το τρόχισμα;

Απάντηση: Η ανοχή για ένα εργαλείο ακριβείας εξαρτάται από την εφαρμογή και τον απαιτούμενο βαθμό ποιότητας. Για μια ταχύτητα DIN 5 (AGMA 12), οι τυπικές ανοχές είναι: απόκλιση προφίλ +/- 1,5-2,0 μικρόμετρα, απόκλιση ηλεκτροδίου +/- 2,0-3,0 μικρόμετρα και απόκλιση βήματος +/- 0,5-1,0 μικρόμετρα. Για το DIN 4 (AGMA 13), οι ανοχές είναι ακόμη πιο αυστηρές: απόκλιση προφίλ +/- 1,0-1,5 μικρόμετρα, απόκλιση ηλεκτροδίου +/- 1,5-2,0 μικρόμετρα και απόκλιση βήματος +/- 0,3-0,5 μικρόμετρα. Το εργοστάσιό μας μπορεί να επιτύχει αυτές τις ανοχές στις μηχανές λείανσης CNC και παρέχουμε μια ολοκληρωμένη αναφορά μέτρησης με κάθε εργαλείο.

Ερώτηση 4: Πώς διασφαλίζετε την ακρίβεια του εξοπλισμού επιθεώρησης εργαλείων;

Απάντηση: Η ακρίβεια του εξοπλισμού επιθεώρησης εργαλείων μας διασφαλίζεται μέσω ενός αυστηρού προγράμματος βαθμονόμησης. Όλοι οι αναλυτές εργαλείων και τα CMM μας βαθμονομούνται ετησίως από διαπιστευμένα εργαστήρια βαθμονόμησης χρησιμοποιώντας ιχνηλάσιμα πρότυπα. Επιπλέον, χρησιμοποιούμε βασικά γρανάζια και τεχνουργήματα βαθμονόμησης για να επαληθεύουμε την απόδοση των μηχανών μέτρησης σε εβδομαδιαία βάση. Το εργαστήριο μετρολογίας μας ελέγχεται με θερμοκρασία στους 20 +/- 1°C για να ελαχιστοποιηθεί η επίδραση της θερμικής διαστολής στις μετρήσεις. Συμμετέχουμε επίσης σε διεργαστηριακά προγράμματα σύγκρισης για την επικύρωση της ακρίβειας των αποτελεσμάτων των μετρήσεών μας. Αυτή η αυστηρή προσέγγιση διασφαλίζει ότι ο εξοπλισμός επιθεώρησής μας παράγει πάντα ακριβή και αξιόπιστα αποτελέσματα.

Ερώτηση 5: Η Raydafon Technology Group Co.,Limited προσφέρει προσαρμοσμένες υπηρεσίες σχεδίασης εργαλείων και πρωτοτύπων;

Απάντηση: Ναι, παρέχουμε ολοκληρωμένες υπηρεσίες σχεδίασης εργαλείων και πρωτοτύπων. Η ομάδα μηχανικών μας μπορεί να συνεργαστεί μαζί σας για να σχεδιάσετε ένα εργαλείο ακριβείας που να πληροί τις συγκεκριμένες απαιτήσεις απόδοσης, συμπεριλαμβανομένης της επιλογής υλικού, της γεωμετρίας των δοντιών και της θερμικής επεξεργασίας. Χρησιμοποιούμε προηγμένο λογισμικό σχεδιασμού γραναζιών για την προσομοίωση της απόδοσης του εργαλείου υπό φορτίο και μπορούμε να παράγουμε πρωτότυπα γρανάζια για δοκιμή και επικύρωση. Μόλις εγκριθεί το πρωτότυπο, μπορούμε να κλιμακώσουμε την πλήρη παραγωγή χρησιμοποιώντας τις διαδικασίες κατασκευής υψηλής ακρίβειας. Προσφέρουμε γρήγορους χρόνους παραγωγής για πρωτότυπα και ανταγωνιστικές τιμές για τις ποσότητες παραγωγής. Επικοινωνήστε με την ομάδα μηχανικών μας για να συζητήσουμε τις ανάγκες σχεδίασης των εργαλείων σας.

Συμπέρασμα: Precision Gear Manufacturing Through Process Excellence

Η κατασκευή εργαλείων ακριβείας υψηλής ακρίβειας είναι ένα πολύπλοκο εγχείρημα που απαιτεί συνδυασμό προηγμένων διαδικασιών, προσεκτικού ελέγχου της διαδικασίας και αυστηρής μετρολογίας. Από το πλύσιμο μέχρι το τρίψιμο και από τη θερμική επεξεργασία μέχρι την τελική επιθεώρηση, κάθε βήμα πρέπει να εκτελείται με ακρίβεια για να επιτευχθούν οι απαιτούμενες ανοχές. Στην Raydafon Technology Group Co., Limited, το εργοστάσιό μας έχει καθιερώσει τη φήμη της αριστείας στην κατασκευή εργαλείων ακριβείας, με γνώμονα την επένδυσή μας σε εξοπλισμό τελευταίας τεχνολογίας, το εξειδικευμένο εργατικό δυναμικό μας και τη δέσμευσή μας στην ποιότητα. Οι δυνατότητές μας καλύπτουν ένα ευρύ φάσμα τύπων, μεγεθών και βαθμών ακρίβειας εργαλείων και είμαστε αφοσιωμένοι στο να παρέχουμε στους πελάτες μας γρανάζια που πληρούν τις πιο απαιτητικές προδιαγραφές.

Εάν έχετε απαίτηση για εξοπλισμό ακριβείας υψηλής ακρίβειας,επικοινωνήστε με τη Raydafon Technology Group Co.,Limited σήμεραγια διαβούλευση. Η ομάδα μηχανικών μας θα συνεργαστεί μαζί σας για να κατανοήσει την αίτησή σας και να παρέχει μια προσαρμοσμένη λύση, από το σχεδιασμό έως την παράδοση. Προσφέρουμε ανταγωνιστικές τιμές, γρήγορους χρόνους παράδοσης και πλήρες φάσμα υπηρεσιών υποστήριξης, συμπεριλαμβανομένης της επιλογής υλικού, της βελτιστοποίησης σχεδιασμού και της επιθεώρησης μετά την κατασκευή.Ζητήστε τη δωρεάν συμβουλή Precision Gear τώρα από την Raydafon Technology Group Co., Limited και απολαύστε την ποιότητα και την αξιοπιστία της κατασκευής εργαλείων ακριβείας μας.
