Ένας πλανητικός μειωτήρας 540 rpm για μίκτες TMR και τροφοδότες δίαιτας, που παρέχει συνεχή ροπή 3.810–42.000 N·m με αναλογίες από 11,1:1 έως 662,8:1. Περίβλημα από χυτοσίδηρο, γρανάζια από κράμα χάλυβα, διπλή στεγανοποίηση και προστασία IP65 για καθημερινή εργασία σε σκόνη, λάσπη και πλύση.
Η σειρά PGA είναι η μονάδα κίνησης κοχλία που βρίσκεται ανάμεσα στο PTO του τρακτέρ και τη βίδα ανάμειξης ενός αναδευτήρα τροφοδοσίας. Μια είσοδος 540 σ.α.λ. από το τρακτέρ μειώνεται μέσω μιας πλανητικής βαθμίδας στη χαμηλή περιστροφή υψηλής ροπής που χρειάζεται ο κοχλίας για να ανυψώσει και να διπλώσει ενσίρωση, σανό και συμπύκνωση χωρίς να σταματήσει. Επειδή η διαδρομή φορτίου μοιράζεται σε πολλά πλανητικά γρανάζια, η μετάδοση κίνησης παραμένει αρκετά συμπαγής ώστε να βιδώνει στο μπροστινό ή στην πλαϊνή πλάκα του μίκτη, ενώ εξακολουθεί να παράγει συνεχή ροπή από 3.810 N·m στο μικρότερο μοντέλο έως 42.000 N·m στο μεγαλύτερο.
Η Raydafon κατασκευάζει τη σειρά PGA στο δικό της εργαστήριο στο Ningbo της Κίνας, σύμφωνα με ένα σύστημα ποιότητας ISO 9001, και την προμηθεύει σε κατασκευαστές μίξερ και τροφοδότες διατροφής ως μονάδα OEM καθώς και σε αντιπροσώπους ως κιβώτιο ταχυτήτων αντικατάστασης. Εάν το μηχάνημά σας έχει κίνηση PTO, αντιστοιχίστε το με έναΆξονας PTO για αναμικτήρες τροφοδοσίας; αν ο μίξερ σας χρησιμοποιεί μια λοξοτομή αντί για μια πλανητική, συγκρίνετε τοκιβώτιο ταχυτήτων μείκτη τροφοδοσίαςσειρά στον ίδιο ιστότοπο.
Ένα πλανητικό κιβώτιο ταχυτήτων κίνησης με κοχλία είναι ένας ομοαξονικός μειωτήρας στον οποίο ένα γρανάζι ηλιακού κινεί πολλά πλανητικά γρανάζια που περιστρέφονται μέσα σε ένα δακτυλιοειδές γρανάζι ενώ μεταφέρονται από έναν φορέα πλανητών. Επομένως, η ροπή μεταδίδεται μέσω πολλαπλών επαφών δοντιών ταυτόχρονα αντί για ένα μόνο ζεύγος, γι' αυτό μια πλανητική μονάδα μπορεί να μεταφέρει ένα βαρύ φορτίο ανάμικτη σε ένα κοντό, στρογγυλό περίβλημα και γιατί αντιστέκεται στο σοκ που συμβαίνει όταν ένας γεμάτος κοχλίας ξεκινά σε κατεψυγμένη ή συμπιεσμένη τροφοδοσία.
Σε έναν αναδευτήρα τροφοδοσίας η σειρά είναι απλή: PTO τρακτέρ στις 540 rpm, πλανητική μείωση σε περίπου 5–50 rpm στον άξονα του κοχλία και πολλαπλασιασμός ροπής που επιτρέπει σε ένα σχετικά μικρό τρακτέρ να περιστρέφει μια μεγάλη βίδα ανάμειξης. Αυτός είναι επίσης ο λόγος για τον οποίο η σειρά PGA επιλέγεται από φάρμες που χρησιμοποιούν μικρά τρακτέρ — το κιβώτιο ταχυτήτων, όχι το τρακτέρ, παρέχει την επιπλέον δύναμη στροφής. Η ίδια αρχή ισχύει για τους τροφοδότες φυτών ενσίρωσης και βιοαερίου, όπου η συνεχής εναλλαγή χαμηλής ταχύτητας έχει μεγαλύτερη σημασία από την ταχύτητα αιχμής.
Όλα τα μοντέλα έχουν ονομαστική ταχύτητα εισόδου 540 σ.α.λ. Κάντε κύλιση στον πίνακα προς τα πλάγια για να προβάλετε κάθε στήλη.
| Μοντέλο | Συνεχής ροπή (N·m) | Μέγιστη ροπή (N·m) | Αναλογία i | Άξονας εισόδου |
|---|---|---|---|---|
| Μοντέλα μονοβάθμιας και δύο σταδίων | ||||
| PGA-502 | 3.810 | 7.620 | 12.36–15.51 | 1" 3/8 Z6 |
| PGA-1002/3 | 8.500 | 17.000 | 16,8–30,6 | 1" 3/4 Z20 |
| PGA-1202 | 11.600 | 23.200 | 11.1–19.4 | 1" 3/4 Z20 |
| PGA-1602/3 | 15.700 | 31.400 | 13,4–47,5 | 1" 3/4 Z20 |
| PGA-1702/3 | 15.700 | 31.400 | 13,4–47,5 | 1" 3/4 Z20 |
| PGA-2102/3 | 21.000 | 47.000 | 12.1–62.1 | 1" 3/4 Z20 |
| PGA-2502 | 23.780 | 48.000 | 13.6–23.6 | 1" 3/4 Z20 |
| PGA-3003/4 | 30.760 | 61.520 | 25,7–84,4 | 1" 3/4 Z20 |
| PGA-4203 | 42.000 | 142.000 | 27,8–91,4 | 1" 3/4 Z20 |
| Μοντέλα υψηλής αναλογίας για μεγάλους κάθετους αναμικτήρες και τροφοδότες βιοαερίου | ||||
| PGA-1603 | 15.700 | 31.400 | 24.4–116.9 | 1" 3/4 Z20 |
| PGA-1703 | 15.700 | 31.400 | 24.4–116.9 | 1" 3/4 Z20 |
| PGA-2103 | 21.000 | 47.000 | 31,8–126,5 | 1" 3/4 Z20 |
| PGA-2503 | 23.780 | 48.000 | 35,7–142,2 | 1" 3/4 Z20 |
| PGA-3004 | 30.760 | 61.520 | 97,4–612,3 | 1" 3/4 Z20 |
| PGA-4204 | 42.000 | 142.000 | 105,4–662,8 | 1" 3/4 Z20 |
Δεν είστε σίγουροι ποιο πλαίσιο ταιριάζει; Στείλτε τη μάρκα του μίκτη, τη διάμετρο του κοχλία, την ιπποδύναμη του τρακτέρ και την απαιτούμενη ταχύτητα κοχλία — οι μηχανικοί μας θα επιβεβαιώσουν το μοντέλο και την αναλογία προτού παραγγείλετε.

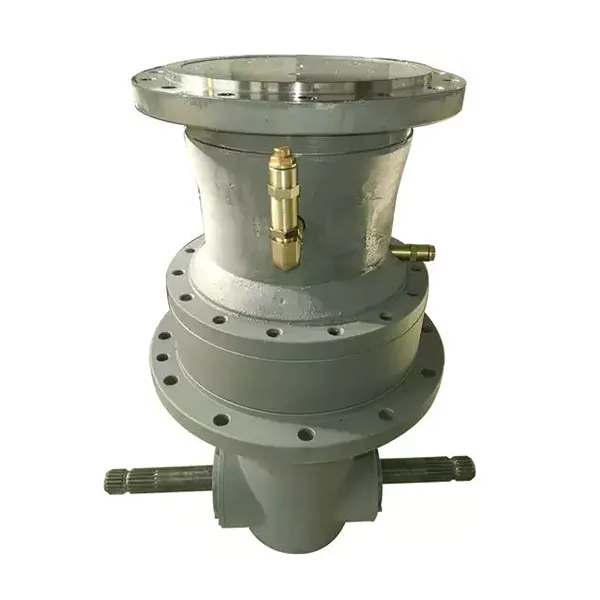

Και οι δύο παρακάτω φωτογραφίες είναι η μονάδα της σειράς PGA που παράγουμε: το συναρμολογημένο κιβώτιο ταχυτήτων με το χυτό περίβλημα και την είσοδο PTO και το σχέδιο διαστάσεων που χρησιμοποιείται για τους ελέγχους τοποθέτησης.
Τα γρανάζια και οι άξονες κατασκευάζονται από κράμα χάλυβα υψηλής αντοχής και ενανθρακωμένο αέριο, στη συνέχεια σβήνονται σε σκληρότητα επιφάνειας δοντιού περίπου HRC58 ενώ ο πυρήνας παραμένει αρκετά σκληρός ώστε να απορροφά τους κραδασμούς. Αυτός ο συνδυασμός είναι που δίνει στη σειρά PGA την αντοχή στη φθορά σε λειαντικά ενσίρωμα και την ανοχή της σε επαναλαμβανόμενες εκκινήσεις φόρτωσης και είναι ο λόγος που το ίδιο πλαίσιο μπορεί να προσφερθεί σε ένα ευρύ φάσμα αναλογιών χωρίς αλλαγή του εξωτερικού περιβλήματος.
Το περίβλημα είναι ένα μονοκόμματο σώμα από χυτοσίδηρο, το οποίο διατηρεί τις οπές των ρουλεμάν ομόκεντρες και μειώνει τους κραδασμούς που θα μεταδώσει ένα κατασκευασμένο περίβλημα. Η διπλή στεγανοποίηση στα άκρα εισόδου και εξόδου συγκρατεί το λιπαντικό μέσα και κρατά έξω τη σκόνη, τον πολτό και το νερό έκπλυσης, δίνοντας στη μονάδα επίπεδο προστασίας IP65. Οι θηλές λίπανσης και το σημείο πλήρωσης λαδιού είναι τοποθετημένα έτσι ώστε να μπορεί να γίνει η τακτική συντήρηση με το μίξερ στη θέση εργασίας του.
Κάθε κιβώτιο ταχυτήτων λειτουργεί και ελέγχεται πριν από τη συσκευασία: λειτουργία χωρίς φορτίο για επιβεβαίωση της ομαλής περιστροφής και σφράγισης λαδιού, οπισθοδρόμηση και επαλήθευση προτύπου επαφής στο σετ ταχυτήτων και τελική επιθεώρηση της φλάντζας εισόδου και της φλάντζας εξόδου. Τα αρχεία δοκιμών μπορούν να επισυναφθούν στα έγγραφα αποστολής όταν το έργο σας απαιτεί τεκμηριωμένα αποδεικτικά στοιχεία.
Οι παραπάνω τιμές εξοικονόμησης καυσίμου και διαστήματος σέρβις βασίζονται στον σχεδιασμό του κιβωτίου ταχυτήτων μας και στο τυπικό καθήκον ανάμικτη τροφοδοσίας. Τα πραγματικά αποτελέσματα εξαρτώνται από το τρακτέρ, το σιτηρέσιο και τις συνθήκες λειτουργίας.
Η σειρά PGA παρέχεται ως ένα συμπαγές, συμπαγές πλανητικό κιβώτιο ταχυτήτων που βιδώνεται σε τρεις κοινές διατάξεις μείκτη. Πείτε μας ποια κατασκευάζετε ή τρέχετε και η φλάντζα εξόδου, η επιφάνεια τοποθέτησης και η θέση πλήρωσης λαδιού έχουν ρυθμιστεί ανάλογα.
Κίνηση με κοχλία από PTO κινητήρα φορτηγού ή υδραυλικό κινητήρα μέσω του κιβωτίου ταχυτήτων, με το περίβλημα τοποθετημένο στην μπροστινή πλάκα του μίξερ.
Κιβώτιο ταχυτήτων τοποθετημένο στο κινούμενο πλαίσιο, όπου η πλανητική διάταξη χαμηλών κραδασμών προστατεύει το σετ ταχυτήτων από κραδασμούς κατά το ταξίδι.
Συνεχής υπηρεσία σε μονάδες βιοαερίου, κέντρα τροφοδοσίας και σταθερές εγκαταστάσεις TMR, όπου μπορεί να προγραμματιστεί η ψύξη λαδιού και η πρόσβαση σε υπηρεσίες.
Η σειρά PGA καθοδηγεί την εναλλαγή των αναμεικτών τροφοδοσίας και των συστημάτων τροφοδοσίας μονάδων βιοαερίου. Οι τυπικές εγκαταστάσεις περιλαμβάνουν:
Εάν το μηχάνημά σας δεν περιλαμβάνεται σε αυτήν τη λίστα, περιγράψτε την εφαρμογή και τον κύκλο λειτουργίας. Ένα κιβώτιο ταχυτήτων που ταιριάζει σε σταθερό τροφοδότη βιοαερίου μπορεί να χρειάζεται διαφορετική προδιαγραφή λαδιού ή γωνία τοποθέτησης για ένα βαγόνι TMR που τοποθετείται σε φορτηγό.
★★★★★Ρόμπερτ ΜαρτίνεζΑνάδοχος αγωγών και εξοπλισμού εργοταξίου, Χιούστον, Η.Π.Α
Χρησιμοποιήσαμε αυτά τα πλανητικά κιβώτια ταχυτήτων σε μια εργασία αγωγού στο Gulf Coast όπου ο ψεκασμός αλατιού και οι συνεχείς κραδασμοί είναι φυσιολογικοί. Κατά τη διάρκεια έξι μηνών συνεχούς λειτουργίας, οι μονάδες παρέμειναν σταθερές, χωρίς μετρήσιμες αλλαγές στην ακρίβεια πλέγματος του κιβωτίου ταχυτήτων. Τώρα οδηγούν τον ρυθμιστή συγκόλλησης, κρατώντας τον βραχίονα σταθερό ακόμα και σε ανώμαλο παλιρροϊκό έδαφος. Για την επόμενη φάση του αγωγού βρίσκονται στη λίστα εγκεκριμένων προμηθευτών μας.
★★★★★Sophie DuboisΔιευθυντής Παραγωγής, Εργοστάσιο Ανταλλακτικών Αυτοκινήτων, Λυών, Γαλλία
Δύο χρόνια στη γραμμή σφράγισης μας και η ακρίβεια τοποθέτησης εξακολουθεί να είναι ± 0,02 mm, ακόμη και σε λεπτό φύλλο αλουμινίου. Η απόδοση πρώτης διέλευσης βελτιώθηκε κατά περίπου 15% μετά τη μετάβαση σε αυτές τις μονάδες και τα κιβώτια ταχυτήτων δεν χρειάστηκαν τίποτα πέρα από τις προγραμματισμένες αλλαγές λαδιών.
★★★★★Μάρκο ΡόσιΑγοραστής συντήρησης, Textile Machinery, Ιταλία
Ανησυχούσα για τη διαφορά τάσης μεταξύ Ευρώπης και Κίνας και οι μηχανικοί τους ετοίμασαν ένα σχέδιο προσαρμογής μέσα στη νύχτα και παρείχαν μια μονάδα ελέγχου διπλής τάσης. Το ξύλινο κιβώτιο περιλάμβανε ακόμη και το σωστό λιπαντικό και ένα εγχειρίδιο συντήρησης στα ιταλικά με τοπική επαφή ανταλλακτικών. Η διεπαφή στερέωσης ταίριαζε ακριβώς με τον κινητήριο άξονα του αργαλειού μας, χωρίς αξονική κίνηση κατά τη θέση σε λειτουργία.
Η Raydafon παρέχει ολόκληρο το σύστημα μετάδοσης κίνησης γύρω από έναν αναμικτήρα τροφοδοσίας, ώστε να μπορείτε να παραγγείλετε το κιβώτιο ταχυτήτων, τον άξονα και τους συνδέσμους από ένα εργοστασιακό και ένα πρότυπο επιθεώρησης:
Στείλτε το μοντέλο ή το σχέδιο μείκτη, ιπποδύναμη τρακτέρ, απαιτούμενη ταχύτητα κοχλία και θύρα παράδοσης. Οι μηχανικοί μας επιβεβαιώνουν το πλαίσιο, την αναλογία και τον άξονα εισόδου και, στη συνέχεια, απαντούν με σταθερή τιμή εντός 24 ωρών.
