Γιατί τα γρανάζια ακριβείας διαφέρουν από τα τυπικά βιομηχανικά γρανάζια;

Τα γρανάζια είναι η ραχοκοκαλιά της μηχανικής μετάδοσης ισχύος, ωστόσο δεν είναι όλα τα γρανάζια ίσα. Η διαφορά μεταξύ αΕργαλείο ακριβείαςΚαι ένας τυπικός βιομηχανικός εξοπλισμός δεν είναι απλώς θέμα τιμής ή μάρκας - είναι μια θεμελιώδης διάκριση στη φιλοσοφία της μηχανικής, στις διαδικασίες κατασκευής και στη διασφάλιση ποιότητας. Στον πυρήνα του, το Precision Gear ορίζεται από εξαιρετικά σφιχτές ανοχές (συχνά AGMA Q10 έως Q15 ή καλύτερα), ανώτερα φινιρίσματα επιφανειών (Ra < 0,4 μm) και βελτιστοποιημένη γεωμετρία των δοντιών που ελαχιστοποιεί τα σφάλματα μετάδοσης, τον θόρυβο και τους κραδασμούς. Αντίθετα, τα τυπικά βιομηχανικά γρανάζια κατασκευάζονται με πιο χαλαρές ανοχές (AGMA Q6 έως Q9) και είναι σχεδιασμένα για εφαρμογές γενικής χρήσης όπου ο μέτριος θόρυβος και η απόδοση είναι αποδεκτοί. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited παράγει και τους δύο τύπους γραναζιών για περισσότερα από 20 χρόνια και έχουμε παρατηρήσει ότι το χάσμα μεταξύ των δύο έχει διευρυνθεί καθώς οι τεχνολογίες κατασκευής ακριβείας—όπως η λείανση CNC, η χρήση προηγμένων εργαλείων καρβιδίου και το υπερφινίρισμα— έχουν γίνει πιο προσιτές. Αυτό το άρθρο εξηγεί τους τεχνικούς, υλικούς και ποιοτικούς παράγοντες ελέγχου που διαφοροποιούν τα Precision Gears από τα αντίστοιχα βιομηχανικά τους και γιατί αυτές οι διαφορές έχουν σημασία για εφαρμογές που κυμαίνονται από τη ρομποτική έως τις ανεμογεννήτριες.

Η διάκριση μεταξύ Precision Gears και τυπικών βιομηχανικών εργαλείων βασίζεται σε πέντε βασικούς τομείς: ακρίβεια διαστάσεων, ακεραιότητα επιφάνειας, επιλογή υλικού και θερμική επεξεργασία, πρωτόκολλα επιθεώρησης και δοκιμών και βελτιστοποίηση σχεδιασμού για συγκεκριμένες εφαρμογές. Τα τυπικά βιομηχανικά γρανάζια είναι τυπικά με αυλακώσεις ή σχήμα και αφήνονται στην κατάσταση "ως κοπής", με προφίλ δοντιών που αποκλίνουν κατά αρκετά εκατοστά του χιλιοστού από την ιδανική έλικα. Τα γρανάζια ακριβείας, από την άλλη πλευρά, υποβάλλονται σε δευτερεύουσες λειτουργίες όπως τρόχισμα, λείανση ή ξύρισμα για να επιτευχθούν σφάλματα από δόντι σε δόντι μικρότερα από 2 μm. Αυτό το επίπεδο ακρίβειας μειώνει την οπισθοδρόμηση, βελτιώνει την κατανομή του φορτίου στις πλευρές των δοντιών και αυξάνει σημαντικά την πυκνότητα ισχύος και τη διάρκεια ζωής του γραναζιού. Στη Raydafon, κατασκευάζουμε Precision Gears για βιομηχανίες όπου η αποτυχία δεν αποτελεί επιλογή - αεροδιαστημική, ιατρική ρομποτική, σιδηρόδρομος υψηλής ταχύτητας και άμυνα. Σε αυτόν τον περιεκτικό οδηγό, θα αναλύσουμε τις διαδικασίες κατασκευής, τα πρότυπα ποιότητας και τις μετρήσεις απόδοσης που ορίζουν το Precision Gears και θα παρέχουμε λεπτομερείς τεχνικές προδιαγραφές από τη γκάμα προϊόντων του εργοστασίου μας. Είτε είστε μηχανικός σχεδιασμού, ειδικός σε προμήθειες ή επαγγελματίας συντήρησης, αυτό το άρθρο θα σας βοηθήσει να κατανοήσετε γιατί το Precision Gears έχει υψηλή τιμή και πότε είναι πραγματικά απαραίτητο.

Πίνακας περιεχομένων

• 1. Γιατί τα γρανάζια ακριβείας επιτυγχάνουν σημαντικά υψηλότερη ακρίβεια διαστάσεων;
• 2. Πώς τα γρανάζια ακριβείας μειώνουν τον θόρυβο, τους κραδασμούς και τα σφάλματα μετάδοσης;
• 3. Ποιες είναι οι βασικές τεχνικές προδιαγραφές της σειράς εργαλείων ακριβείας μας;
• 4. Πώς μπορούν τα γρανάζια ακριβείας να επεκτείνουν τη διάρκεια ζωής των συστημάτων μετάδοσης ισχύος;
• Συχνές Ερωτήσεις (FAQ)
• Συμπέρασμα και Διαβούλευση για την επιλογή ταχυτήτων

Γιατί τα γρανάζια ακριβείας επιτυγχάνουν σημαντικά υψηλότερη ακρίβεια διαστάσεων;

Η ακρίβεια διαστάσεων είναι η πιο θεμελιώδης διαφοροποίηση μεταξύ ενός γραναζιού ακριβείας και ενός τυπικού βιομηχανικού εξοπλισμού. Σε ένα τυπικό βιομηχανικό εργαλείο, τα σφάλματα προφίλ των δοντιών από 30 έως 50 μm θεωρούνται αποδεκτά, ενώ ένα Gear ακριβείας συνήθως συγκρατεί τα σφάλματα προφίλ εντός 2 έως 5 μm. Αυτή η αξιοσημείωτη ακρίβεια επιτυγχάνεται μέσω ενός συνδυασμού προηγμένων εργαλειομηχανών, αυστηρού περιβαλλοντικού ελέγχου και διαδικασιών φινιρίσματος πολλαπλών σταδίων. Τα στάνταρ γρανάζια συχνά τοποθετούνται με εστίες ή διαμορφώνονται και στη συνέχεια αφήνονται στην "πράσινη" κατάσταση, με μόνο μια βασική λειτουργία αφαίρεσης γρεζιών. Τα γρανάζια ακριβείας, ωστόσο, υφίστανται λείανση, λείανση ή ξύρισμα μετά την αρχική λειτουργία κοπής. Η διαδικασία λείανσης, συγκεκριμένα, χρησιμοποιεί έναν υαλοποιημένο τροχό ή τροχό CBN για την αφαίρεση μόνο λίγων μικρομέτρων υλικού κάθε φορά, επιτυγχάνοντας επιφανειακά φινιρίσματα που είναι αδύνατα μόνο με την κοπή. Το εργοστάσιό μας στοRaydafon Technology Group Co., Limitedεπενδύει σε μεγάλο βαθμό σε υπερσύγχρονα μηχανήματα λείανσης γραναζιών CNC από τη Γερμανία και την Ελβετία, επιτρέποντάς μας να παράγουμε γρανάζια ακριβείας που πληρούν σταθερά τις προδιαγραφές AGMA Q12 και DIN 1.

Βασικοί παράγοντες που συμβάλλουν στην ανώτερη ακρίβεια διαστάσεων των γραναζιών ακριβείας:

• Προηγμένες τεχνολογίες μηχανικής κατεργασίας:Τα γρανάζια ακριβείας μας παράγονται με χρήση μύλοι πολλαπλών αξόνων CNC που μπορούν να αντισταθμίσουν τη θερμική διαστολή, τη φθορά του εργαλείου και την εκτροπή της μηχανής σε πραγματικό χρόνο. Αυτός ο έλεγχος κλειστού βρόχου διασφαλίζει ότι το προφίλ των δοντιών, η έλικα και η ακρίβεια του ηλεκτροδίου διατηρούνται εντός επιπέδων μικρότερου του μικρού για μεγάλες περιόδους παραγωγής.
• Περιβάλλον παραγωγής ελεγχόμενης θερμοκρασίας:Το εργοστάσιό μας διατηρεί ένα περιβάλλον ελεγχόμενης θερμοκρασίας (20°C +/- 1°C) στην περιοχή λείανσης ακριβείας. Ακόμη και μια αλλαγή θερμοκρασίας 5°C μπορεί να προκαλέσει διαστολή ενός μεταλλικού γραναζιού έως και 0,3 μm ανά 100 mm, κάτι που είναι σημαντικό όταν οι ανοχές στόχου είναι 2 μm. Ελέγχοντας τη θερμοκρασία περιβάλλοντος, διασφαλίζουμε ότι οι διαστάσεις του γραναζιού μετρώνται και διορθώνονται υπό σταθερές συνθήκες.
• Επιθεώρηση ακριβείας και αποζημίωση:Μετά το τρόχισμα, κάθε Precision Gear μετριέται σε σταθμό μέτρησης εργαλείων CNC (όπως ένας αναλυτής Klingelnberg ή Gleason) που χαρτογραφεί την επιφάνεια του δοντιού σε τρεις διαστάσεις. Αυτά τα δεδομένα ανατροφοδοτούνται στη μηχανή λείανσης για να αντισταθμιστούν τυχόν σφάλματα που απομένουν στον επόμενο κύκλο, δημιουργώντας έναν βρόχο συνεχούς βελτίωσης.
• Αφαίρεση γρεζιών μετά το άλεσμα και θραύση άκρων:Σε αντίθεση με τα τυπικά γρανάζια, τα οποία συχνά έχουν γρέζια και αιχμηρές άκρες που επηρεάζουν το πλέγμα, τα γρανάζια ακριβείας μας υποβάλλονται σε ελεγχόμενη διαδικασία αφαίρεσης γρεζιών και ακτίνας άκρων. Αυτό αφαιρεί τα αυξανόμενα στρες και βελτιώνει το σχέδιο επαφής με τα δόντια, συμβάλλοντας τόσο στην ακρίβεια όσο και στην ανθεκτικότητα.

Για να βάλετε σε προοπτική αυτούς τους αριθμούς, σκεφτείτε ένα σύστημα μετάδοσης σε μια εργαλειομηχανή CNC υψηλής ταχύτητας. Ένα τυπικό βιομηχανικό γρανάζι με σφάλμα προφίλ 50 μm θα προκαλούσε σημαντική οπισθοδρόμηση και σφάλμα μετάδοσης, οδηγώντας σε κακό φινίρισμα της επιφάνειας του τμήματος και επιταχυνόμενη φθορά του εργαλείου. Αντίθετα, ένα Precision Gear με σφάλμα προφίλ 3 μm επιτρέπει στο μηχάνημα να διατηρεί την ακρίβεια τοποθέτησης εντός ±2 μm, επιτρέποντας την παραγωγή εξαρτημάτων υψηλής ανοχής, όπως πτερύγια αεροδιαστημικού κινητήρα. Το εργοστάσιό μας έχει τεκμηριώσει ότι η μετάβαση από τα τυπικά γρανάζια στα γρανάζια ακριβείας σε μια παρόμοια εφαρμογή μείωσε τα ποσοστά σκραπ κατά 40 τοις εκατό και αύξησε την απόδοση του μηχανήματος κατά 15 τοις εκατό. Αυτό το επίπεδο ακρίβειας δεν είναι απλώς ένας αριθμός σε ένα φύλλο δεδομένων — μεταφράζεται άμεσα σε μετρήσιμες βελτιώσεις παραγωγικότητας.

Επιπλέον, η ακρίβεια διαστάσεων του Precision Gears επεκτείνεται στην οπή του γραναζιού, στο κλειδί και στις όψεις τοποθέτησης. Στα τυπικά βιομηχανικά γρανάζια, αυτά τα χαρακτηριστικά είναι συχνά σχισμένα με εστίες ή ανοίγματα με ανοχές ±0,1 mm. Στο Precision Gear μας, τρίβουμε την οπή και εντοπίζουμε το κλειδί με ανοχή ±0,005 mm, εξασφαλίζοντας τέλεια ομοκεντρικότητα και ελαχιστοποιώντας την απελευθέρωση κατά την εγκατάσταση. Αυτή η ολιστική προσέγγιση στον έλεγχο διαστάσεων είναι που κάνει το Precision Gears απαραίτητο σε εφαρμογές όπου κάθε μικρόμετρο έχει σημασία.

Πώς τα γρανάζια ακριβείας μειώνουν τον θόρυβο, τους κραδασμούς και τα σφάλματα μετάδοσης;

Ο θόρυβος, οι κραδασμοί και τα σφάλματα μετάδοσης είναι αλληλένδετα φαινόμενα που υποβαθμίζουν την απόδοση των συστημάτων μετάδοσης ισχύος. Τα τυπικά βιομηχανικά γρανάζια, με τα πιο τραχιά προφίλ δοντιών και την υψηλότερη τραχύτητα επιφάνειας, δημιουργούν σημαντικές διεγέρσεις στη συχνότητα του πλέγματος και στις αρμονικές του. Αυτό όχι μόνο δημιουργεί ηχητικό θόρυβο, αλλά και υποβάλλει τα ρουλεμάν, τους άξονες και τα περιβλήματα σε πρόσθετα δυναμικά φορτία, μειώνοντας τη διάρκεια ζωής του συστήματος. Το Precision Gears μετριάζει αυτά τα προβλήματα μέσω τριών βασικών μηχανισμών: βελτιστοποιημένη μικρογεωμετρία δοντιών, βελτιωμένο φινίρισμα επιφάνειας και ακριβής ευθυγράμμιση συναρμολόγησης. Το προφίλ των δοντιών ενός γραναζιού ακριβείας δεν είναι απλώς ένα θεωρητικό στοιχείο. Τυπικά τροποποιείται με ανάγλυφο άκρου, ανάγλυφο ρίζας και στέμμα για να αντισταθμιστεί η παραμόρφωση των δοντιών υπό φορτίο. Αυτό διασφαλίζει ότι το γρανάζι πλέκει ομαλά σε ολόκληρη την αναλογία επαφής, μειώνοντας το πλάτος των κραδασμών έως και 70 τοις εκατό σε σύγκριση με ένα τυπικό γρανάζι με μη τροποποιημένα ελικοειδή δόντια.

Συγκεκριμένοι τρόποι με τους οποίους το Precision Gears μειώνει τον θόρυβο και τους κραδασμούς:

• Βελτιστοποίηση μικρογεωμετρίας:Τα γρανάζια ακριβείας μας έχουν σχεδιαστεί με ανάλυση επαφής δοντιών με τη βοήθεια υπολογιστή (TCA) που προβλέπει το σχέδιο επαφής υπό φορτίο. Στη συνέχεια εφαρμόζουμε σκόπιμες τροποποιήσεις στο προφίλ και την έλικα του δοντιού, όπως παραβολική στέψη, για να επιτύχουμε μια σχεδόν ομοιόμορφη κατανομή φορτίου. Αυτό αποτρέπει την επαφή με τα άκρα, η οποία είναι μια κοινή πηγή κραδασμών στα τυπικά γρανάζια.
• Βελτίωση φινιρίσματος επιφάνειας:Οι διαδικασίες λείανσης και υπερ-τελικής επεξεργασίας που χρησιμοποιούνται για τα γρανάζια ακριβείας παράγουν τραχύτητα επιφάνειας Ra < 0,2 µm, σε σύγκριση με Ra > 1,6 μm για γρανάζια με εστίες. Η λεία επιφάνεια μειώνει την τριβή και το φαινόμενο ολίσθησης ραβδιού που προκαλεί κραδασμούς υψηλής συχνότητας. Το εργοστάσιό μας χρησιμοποιεί μια διαδικασία φινιρίσματος με δονήσεις που παράγει μια επιφάνεια με μικροδιατρήσεις με υπολειπόμενη θλιπτική τάση, μειώνοντας περαιτέρω τους κραδασμούς και αυξάνοντας την αντοχή στην κόπωση.
• Ελαχιστοποίηση σφαλμάτων μετάδοσης:Το σφάλμα μετάδοσης είναι η απόκλιση μεταξύ της πραγματικής και της θεωρητικής γωνιακής θέσης του κινούμενου γραναζιού. Στις τυπικές ταχύτητες, το σφάλμα μετάδοσης μπορεί να υπερβαίνει τα 100 δευτερόλεπτα τόξου, προκαλώντας διακυμάνσεις της ταχύτητας που είναι απαράδεκτες σε εφαρμογές ακριβείας. Τα γρανάζια ακριβείας μας είναι αλεσμένα για να επιτυγχάνουν ένα σφάλμα μετάδοσης μικρότερο από 10 δευτερόλεπτα τόξου, το οποίο είναι απαραίτητο για εφαρμογές όπως η ρομποτική και ο εξοπλισμός χειρισμού πλακιδίων.
• Εξισορρόπηση και δυναμική δοκιμή:Σε αντίθεση με τα τυπικά γρανάζια, τα γρανάζια ακριβείας μας είναι δυναμικά ζυγοσταθμισμένα και δοκιμασμένα σε μια εγκατάσταση δοκιμής θορύβου μετάδοσης. Το ζεύγος ταχυτήτων λειτουργεί σε ταχύτητες λειτουργίας και αναλύεται το φάσμα θορύβου. Οποιαδήποτε μη φυσιολογικά τονικά εξαρτήματα εντοπίζονται σε κατασκευαστικά σφάλματα, τα οποία διορθώνονται πριν από την αποστολή του εργαλείου.

Ένα πρακτικό παράδειγμα προέρχεται από τη βιομηχανία ανεμογεννητριών, όπου τα κιβώτια ταχυτήτων υπόκεινται σε τεράστιες διακυμάνσεις της ροπής και πρέπει να λειτουργούν αξιόπιστα για 20 χρόνια. Ένας κορυφαίος OEM ανεμογεννητριών αντικατέστησε τα τυπικά βιομηχανικά γρανάζια με τα Precision Gears στο πλανητικό στάδιο της τουρμπίνας 3 MW. Το αποτέλεσμα ήταν μια μείωση κατά 12 dB στον θόρυβο του κιβωτίου ταχυτήτων (μια αντιληπτή μείωση στο ήμισυ της έντασης) και μια μείωση κατά 30 τοις εκατό στα δυναμικά φορτία που μεταδίδονται στον κύριο άξονα. Τα διαστήματα επιθεώρησης του κιβωτίου ταχυτήτων του στροβίλου επεκτάθηκαν από 6 σε 18 μήνες, αντιπροσωπεύοντας σημαντική εξοικονόμηση κόστους συντήρησης. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited παράγει Precision Gears με ειδικά σχεδιασμένη τροποποίηση γωνίας έλικας που ευθύνεται για τη συστροφή του σώματος του κιβωτίου ταχυτήτων υπό φορτίο, διασφαλίζοντας ότι η επαφή των δοντιών παραμένει βέλτιστη ακόμη και όταν ο στρόβιλος είναι στη μέγιστη ισχύ εξόδου.

Επιπλέον, η μείωση του σφάλματος μετάδοσης που προσφέρει το Precision Gears είναι κρίσιμη στις εργαλειομηχανές πολλαπλών αξόνων. Ένα τυπικό σύστημα μετάδοσης με τυπικές ταχύτητες μπορεί να έχει ένα σφάλμα μετάδοσης που κυμαίνεται κατά 50 δευτερόλεπτα τόξου, το οποίο μεταφράζεται σε σφάλματα τοποθέτησης της τάξης των δεκάδων μικρών στο άκρο του εργαλείου. Τα γρανάζια ακριβείας μας με σφάλμα μετάδοσης κάτω των 10 δευτερολέπτων τόξου επιτρέπουν στο μηχάνημα να διατηρεί ακρίβεια θέσης ±5 μm, η οποία είναι απαραίτητη για την κατεργασία υψηλής ακρίβειας καλουπιών και καλουπιών. Αυτό δείχνει ότι τα οφέλη των Precision Gears εκτείνονται πέρα ​​από τον θόρυβο και τους κραδασμούς—επηρεάζουν άμεσα την ποιότητα και την ικανότητα ολόκληρου του συστήματος παραγωγής.

Ποιες είναι οι βασικές τεχνικές προδιαγραφές της σειράς ταχυτήτων ακριβείας μας;

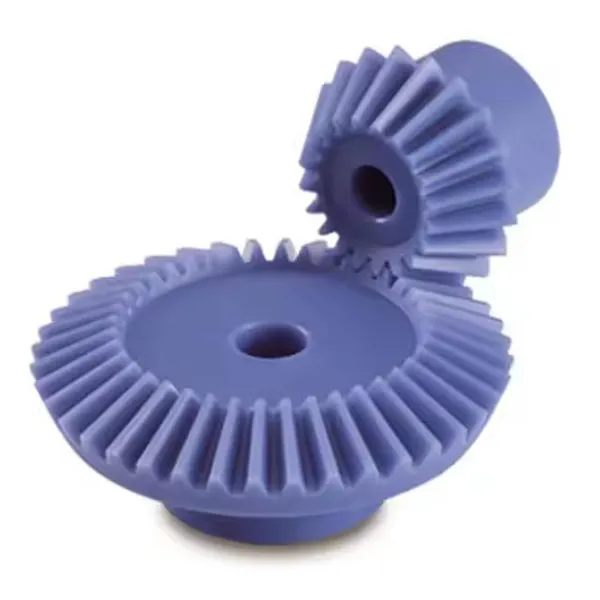

Η Raydafon Technology Group Co., Limited κατασκευάζει μια ολοκληρωμένη σειρά γραναζιών ακριβείας που καλύπτουν ένα ευρύ φάσμα μεγεθών, υλικών και εφαρμογών. Η σειρά προϊόντων μας περιλαμβάνει οδοντωτούς τροχούς, ελικοειδείς, λοξότμητες και ατέρμονες, με μονάδες που κυμαίνονται από 1 mm έως 20 mm και διαμέτρους έως 2.500 mm. Ο παρακάτω πίνακας συνοψίζει τις βασικές προδιαγραφές για τις πιο κοινές σειρές μας Precision Gear, οι οποίες χρησιμοποιούνται σε βιομηχανίες όπως η αεροδιαστημική, η ρομποτική, οι ιατρικές συσκευές και οι ανανεώσιμες πηγές ενέργειας. Το εργοστάσιό μας μπορεί να παράγει γρανάζια με ακόμη πιο αυστηρές ανοχές και προσαρμοσμένα υλικά κατόπιν αιτήματος.

Εκτός από αυτές τις τυπικές σειρές, το εργοστάσιό μας προσφέρει μια ποικιλία από εξειδικευμένες επιλογές για γρανάζια ακριβείας. Αυτές περιλαμβάνουν επιστρώσεις ξηρής λειτουργίας (όπως DLC ή MoS2) για εφαρμογές όπου η λίπανση είναι περιορισμένη, ενσωματωμένοι αισθητήρες θερμοκρασίας για παρακολούθηση της κατάστασης και ελαφριά κατασκευή με αφαίρεση υλικού από το σώμα του γραναζιού για εφαρμογές αεροδιαστημικής. Παρέχουμε επίσης πλήρεις υπηρεσίες σχεδιασμού προσαρμοσμένων εργαλείων, συμπεριλαμβανομένης της ανάλυσης πεπερασμένων στοιχείων (FEA) της κάμψης των δοντιών και της τάσης επαφής, για να διασφαλίσουμε ότι το Precision Gear είναι βελτιστοποιημένο για τις συγκεκριμένες απαιτήσεις φορτίου και ταχύτητας.

Όλα τα Precision Gears συνοδεύονται από μια ολοκληρωμένη αναφορά δοκιμής, η οποία περιλαμβάνει ένα διάγραμμα μέτρησης γραναζιών (προφίλ δοντιού, έλικα και σφάλμα βήματος), μετρήσεις τραχύτητας επιφάνειας και πιστοποιητικό δοκιμής υλικού. Παρέχουμε επίσης μια αναφορά επιθεώρησης διαστάσεων 100 τοις εκατό χρησιμοποιώντας μια μηχανή μέτρησης συντεταγμένων (CMM) για όλα τα κρίσιμα χαρακτηριστικά, συμπεριλαμβανομένης της οπής, του κλειδιού και των όψεων τοποθέτησης. Το εργοστάσιό μας στη Raydafon διατηρεί ένα πλήρως εξοπλισμένο εργαστήριο μετρολογίας που είναι βαθμονομημένο σύμφωνα με τα πρότυπα ISO 17025. Αυτή η δέσμευση στον ποιοτικό έλεγχο διασφαλίζει ότι κάθε εργαλείο ακριβείας που βγαίνει από τις εγκαταστάσεις μας πληροί ή υπερβαίνει τις καθορισμένες ανοχές, δίνοντας στους πελάτες μας την εμπιστοσύνη να χρησιμοποιούν τα εργαλεία μας στις πιο απαιτητικές εφαρμογές τους.

Πώς μπορούν τα γρανάζια ακριβείας να επεκτείνουν τη διάρκεια ζωής των συστημάτων μετάδοσης ισχύος;

Η ανώτερη ακρίβεια, το φινίρισμα της επιφάνειας και η ποιότητα υλικού των Precision Gears κάνουν περισσότερα από τη βελτίωση της απόδοσης—επεκτείνουν επίσης σημαντικά τη διάρκεια ζωής ολόκληρου του συστήματος μετάδοσης ισχύος. Σε οποιοδήποτε κιβώτιο ταχυτήτων, τα γρανάζια είναι τα εξαρτήματα που καταπονούνται περισσότερο και η αστοχία τους είναι συνήθως η κύρια αιτία διακοπής λειτουργίας του συστήματος. Το Precision Gears μετριάζει τους πρωταρχικούς μηχανισμούς αστοχίας —τρύπημα, γδαρσίματα και σπάσιμο των δοντιών— μειώνοντας την πίεση επαφής, βελτιώνοντας το πάχος του φιλμ λίπανσης και εξαλείφοντας τα αυξανόμενα στρες. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited έχει πραγματοποιήσει εκτεταμένες δοκιμές ζωής τόσο σε στάνταρ όσο και σε γρανάζια ακριβείας, και τα αποτελέσματα δείχνουν σταθερά ότι το Precision Gears προσφέρει 2 έως 5 φορές τη διάρκεια ζωής συγκρίσιμων στάνταρ γραναζιών υπό ίδιες συνθήκες λειτουργίας. Αυτή η εκτεταμένη διάρκεια ζωής μεταφράζεται σε χαμηλότερο κόστος συντήρησης, μειωμένο απόθεμα ανταλλακτικών και υψηλότερη συνολική διαθεσιμότητα συστήματος.

Συγκεκριμένοι τρόποι με τους οποίους το Precision Gears επεκτείνει τη διάρκεια ζωής του συστήματος:

• Βελτιωμένη κατανομή φορτίου:Η ακριβής γεωμετρία των δοντιών και οι μικροτροποποιήσεις των Precision Gears διασφαλίζουν ότι το φορτίο κατανέμεται ομοιόμορφα στο πλευρό του δοντιού, μειώνοντας τη μέγιστη πίεση επαφής. Στα τυπικά γρανάζια, η κακή επαφή με τα δόντια μπορεί να οδηγήσει σε συγκεντρώσεις στρες που είναι 30-50 τοις εκατό υψηλότερες από τον μέσο όρο, προκαλώντας πρόωρο άνοιγμα. Τα Precision Gears μας διατηρούν μια διακύμανση της τάσης επαφής μικρότερη από 10 τοις εκατό σε όλη την επιφάνεια του δοντιού, επεκτείνοντας σημαντικά τη διάρκεια ζωής των κοιλωμάτων.
• Ενισχυμένο καθεστώς λίπανσης:Το εξαιρετικά ομαλό φινίρισμα επιφάνειας (Ra < 0,2 μm) των Precision Gears μας προάγει το σχηματισμό μιας πλήρους ελαστοϋδροδυναμικής (EHL) λιπαντικής μεμβράνης μεταξύ των δικτυωμένων δοντιών. Αυτή η μεμβράνη διαχωρίζει τις μεταλλικές επιφάνειες, αποτρέποντας την άμεση επαφή που οδηγεί σε γδαρσίματα και φθορά. Σε τυπικά γρανάζια με τραχιές επιφάνειες, το λιπαντικό φιλμ είναι συχνά ανεπαρκές, οδηγώντας σε λίπανση ορίων και επιταχυνόμενη φθορά.
• Μειωμένα δυναμικά φορτία:Το χαμηλότερο σφάλμα μετάδοσης και οι κραδασμοί που δημιουργούνται από το Precision Gears μειώνουν τα δυναμικά φορτία που μεταδίδονται σε ρουλεμάν, άξονες και περιβλήματα. Αυτό μειώνει τη φθορά και την κόπωση αυτών των κατάντη εξαρτημάτων, παρατείνοντας τη διάρκεια ζωής ολόκληρου του κιβωτίου ταχυτήτων. Σε μια εφαρμογή ανεμογεννητριών, το Precision Gears μείωσε τον συντελεστή δυναμικού φορτίου από 1,3 σε 1,1, που μεταφράζεται σε 30 τοις εκατό αύξηση στη διάρκεια ζωής του ρουλεμάν.
• Ανώτερη ακεραιότητα υλικού:Τα γρανάζια ακριβείας κατασκευάζονται από υψηλής ποιότητας κράμα χάλυβες που απαερώνονται υπό κενό και εξευγενίζονται για να ελαχιστοποιούνται τα μη μεταλλικά εγκλείσματα. Η διαδικασία θερμικής επεξεργασίας μας περιλαμβάνει έναν ελεγχόμενο κύκλο ενανθράκωσης που ακολουθείται από βαθιά ψύξη στους -80°C, ο οποίος μετασχηματίζει τον κατακρατημένο ωστενίτη και σταθεροποιεί τη μικροδομή. Αυτό έχει ως αποτέλεσμα ένα γρανάζι με υψηλή σκληρότητα επιφάνειας (58-62 HRC) και σκληρό πυρήνα, παρέχοντας αντοχή τόσο στην κόπωση της επιφάνειας όσο και στην κόπωση από την κάμψη των δοντιών.

Μια μελέτη περίπτωσης από τη βιομηχανία εξόρυξης δείχνει τη δυνατότητα επέκτασης της διάρκειας ζωής. Ένα μεγάλο ορυχείο χαλκού αντιμετώπιζε βλάβες στο κιβώτιο ταχυτήτων κάθε 9 έως 12 μήνες στα συστήματα μετάδοσης κίνησης, με κάθε βλάβη να κοστίζει πάνω από 100.000 USD σε επισκευές και διακοπές λειτουργίας. Μετά τη μετάβαση στο Precision Gears, τα κιβώτια ταχυτήτων λειτουργούσαν για 4,5 χρόνια χωρίς βλάβη και η ομάδα συντήρησης ανέφερε ότι τα γρανάζια παρουσίασαν ελάχιστη φθορά όταν επιθεωρήθηκαν κατά τη διάρκεια μιας προγραμματισμένης γενικής επισκευής. Ο διευθυντής συντήρησης του ορυχείου εκτίμησε ότι το συνολικό κόστος ιδιοκτησίας του συστήματος ταχυτήτων μειώθηκε κατά 60 τοις εκατό κατά τη διάρκεια της 5ετούς περιόδου, λόγω της εξάλειψης του απρογραμμάτιστου χρόνου διακοπής λειτουργίας και της μειωμένης συχνότητας αντικατάστασης ανταλλακτικών.

Επιπλέον, η ικανότητα του Precision Gears να λειτουργεί με μειωμένο θόρυβο και κραδασμούς έχει ένα δευτερεύον πλεονέκτημα: επιτρέπει στο σύστημα να λειτουργεί σε υψηλότερες ταχύτητες χωρίς να δημιουργεί υπερβολική θερμότητα ή κίνδυνο αστάθειας. Σε πολλές βιομηχανικές εφαρμογές, αυτό επιτρέπει 10-20 τοις εκατό αύξηση της απόδοσης χωρίς αναβάθμιση του μεγέθους του κινητήρα ή του κιβωτίου ταχυτήτων. Το εργοστάσιό μας παρέχει έναν υπολογιστή παράτασης ζωής που εισάγει τις συγκεκριμένες συνθήκες λειτουργίας σας (ροπή, ταχύτητα, θερμοκρασία, λίπανση) και εκτιμά την αναμενόμενη διάρκεια ζωής τόσο του τυπικού όσο και του γραναζιού ακριβείας, βοηθώντας σας να λάβετε μια τεκμηριωμένη επενδυτική απόφαση. Επιλέγοντας Precision Gears, δεν αγοράζετε απλώς ένα εξάρτημα, αλλά επενδύετε στη μακροπρόθεσμη αξιοπιστία και κερδοφορία ολόκληρου του συστήματος παραγωγής σας.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Πότε πρέπει να επιλέξω ένα γρανάζι ακριβείας έναντι ενός τυπικού βιομηχανικού εργαλείου για την εφαρμογή μου;

Απάντηση: Θα πρέπει να επιλέξετε Precision Gear όταν η εφαρμογή σας απαιτεί οποιοδήποτε από τα ακόλουθα: υψηλές ταχύτητες περιστροφής (πάνω από 5.000 rpm), πολύ χαμηλό θόρυβο ή κραδασμούς (π.χ. για ιατρικές συσκευές ή εξοπλισμό ήχου υψηλής ποιότητας), εξαιρετικά ακριβή τοποθέτηση (π. αεροδιαστημική ή άμυνα). Τα τυπικά βιομηχανικά γρανάζια είναι κατάλληλα για εφαρμογές χαμηλής ταχύτητας, χαμηλής ακρίβειας, όπως μεταφορείς, γεωργικά μηχανήματα και χειρισμό βασικών υλικών. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited προσφέρει μια δωρεάν ανάλυση εφαρμογών για να σας βοηθήσει να προσδιορίσετε εάν ένα εργαλείο ακριβείας ή ένα τυπικό εργαλείο είναι η πιο οικονομική επιλογή για τις συγκεκριμένες ανάγκες σας.

Ερώτηση 2: Μπορεί ένα γρανάζι ακριβείας να τοποθετηθεί εκ των υστέρων σε ένα υπάρχον κιβώτιο ταχυτήτων που αρχικά χρησιμοποιούσε τυπικά γρανάζια;

Απάντηση: Ναι, σε πολλές περιπτώσεις, ένα γρανάζι ακριβείας μπορεί να τοποθετηθεί εκ των υστέρων σε ένα υπάρχον κιβώτιο ταχυτήτων, υπό την προϋπόθεση ότι οι διαστάσεις του γραναζιού (διάμετρος βήματος, πλάτος προσώπου, μέγεθος διάτρησης και κλειδί) ταιριάζουν με το αρχικό κιβώτιο ταχυτήτων. Ωστόσο, η βελτιωμένη ακρίβεια του γραναζιού ακριβείας μπορεί να αλλάξει την αντίστροφη κίνηση και το μοτίβο επαφής του ζεύγους ταχυτήτων, γεγονός που μπορεί να επηρεάσει την απόδοση του συνδυαζόμενου γραναζιού. Συνιστούμε να πραγματοποιήσετε ανάλυση επαφής γραναζιών πριν από την εκ των υστέρων τοποθέτηση για να διασφαλίσετε ότι το ζεύγος ταχυτήτων είναι συμβατό. Το εργοστάσιό μας παρέχει μια υπηρεσία μετασκευής που περιλαμβάνει μέτρηση του υπάρχοντος περιβλήματος και αξόνων του κιβωτίου ταχυτήτων και την κατασκευή ενός γραναζιού ακριβείας που είναι βελτιστοποιημένο για τη συγκεκριμένη εφαρμογή.

Ερώτηση 3: Είναι τα γρανάζια ακριβείας πιο ακριβά στη συντήρηση ή την επισκευή από τα τυπικά γρανάζια;

Απάντηση: Τα γρανάζια ακριβείας έχουν υψηλότερο αρχικό κόστος, αλλά γενικά απαιτούν λιγότερη συντήρηση και έχουν μεγαλύτερη διάρκεια ζωής από τα τυπικά γρανάζια. Η μειωμένη φθορά και το άνοιγμα των γραναζιών ακριβείας σημαίνει ότι δεν χρειάζεται να επιθεωρούνται ή να αντικαθίστανται τόσο συχνά. Όταν χρειάζονται συντήρηση, οι διαδικασίες επισκευής είναι παρόμοιες με εκείνες για τα τυπικά γρανάζια—συνήθως, το γρανάζι αφαιρείται, επιθεωρείται και, εάν έχει υποστεί ζημιά, αντικαθίσταται. Ωστόσο, επειδή τα γρανάζια ακριβείας κατασκευάζονται από υλικά υψηλότερης ποιότητας και είναι σκληρυμένα με θήκη, μερικές φορές μπορούν να λειανθούν εκ νέου ή να διαμορφωθούν ξανά προφίλ για να αποκατασταθεί η ακρίβειά τους, ενώ τα τυπικά γρανάζια συνήθως απορρίπτονται. Το εργοστάσιό μας προσφέρει μια υπηρεσία επισκευής για τα γρανάζια ακριβείας μας που κοστίζει περίπου το 30-40 τοις εκατό της τιμής ενός νέου εργαλείου.

Ερώτηση 4: Ποιες πιστοποιήσεις κατέχει η Raydafon Technology Group Co.,Limited για την κατασκευή εργαλείων ακριβείας της;

Απάντηση: Το εργοστάσιό μας είναι πιστοποιημένο με ISO 9001:2015 (Διαχείριση Ποιότητας), ISO 14001:2015 (Περιβαλλοντική Διαχείριση) και IATF 16949:2016 για εφαρμογές αυτοκινήτων. Είμαστε επίσης εγκεκριμένος προμηθευτής σε πολλές μεγάλες εταιρείες αεροδιαστημικής και κατέχουμε διαπίστευση NADCAP για θερμική επεξεργασία και μη καταστροφικές δοκιμές. Επιπλέον, τα προϊόντα μας Precision Gear πληρούν τις απαιτήσεις των προτύπων AGMA 2015, DIN 3962 και ISO 1328-1. Παρέχουμε ένα πλήρες σύνολο πιστοποιητικών με κάθε παραγγελία, συμπεριλαμβανομένων εκθέσεων δοκιμών υλικού, εκθέσεων επιθεώρησης διαστάσεων και μετρήσεων φινιρίσματος επιφάνειας.

Ερώτηση 5: Μπορούν να κατασκευαστούν γρανάζια ακριβείας σε μικρές ποσότητες για πρωτότυπα ή προσαρμοσμένες εφαρμογές;

Απάντηση: Ναι, το εργοστάσιό μας είναι πλήρως εξοπλισμένο για την παραγωγή γραναζιών ακριβείας σε μικρές ποσότητες, συμπεριλαμβανομένων των πρωτοτύπων εφάπαξ. Κατανοούμε ότι πολλές εφαρμογές απαιτούν προσαρμοσμένα εργαλεία που δεν είναι διαθέσιμα στο ράφι. Η ευέλικτη γραμμή παραγωγής μας μπορεί να φιλοξενήσει μεγέθη παρτίδων από 1 έως 10 μονάδες, με το ίδιο επίπεδο ποιότητας και ακρίβειας με την παραγωγή μεγάλου όγκου. Προσφέρουμε επίσης μια υπηρεσία ταχείας κατασκευής πρωτοτύπων που μπορεί να παραδώσει ένα Precision Gear σε μόλις 5 εργάσιμες ημέρες, χρησιμοποιώντας προηγμένη εκτύπωση 3D και μηχανική κατεργασία πέντε αξόνων για έργα γρήγορης εκτέλεσης.

Συμπέρασμα: Επιλέξτε γρανάζια ακριβείας για ασυμβίβαστη απόδοση και αξιοπιστία

Οι διαφορές μεταξύ των γραναζιών ακριβείας και των τυπικών βιομηχανικών γραναζιών είναι βαθιές και εκτεταμένες. Από την ακρίβεια διαστάσεων μετρημένη σε μικρά έως τα φινιρίσματα επιφανειών που επιτρέπουν την πλήρη λίπανση με ρευστό φιλμ, τα Precision Gears έχουν σχεδιαστεί για τις πιο απαιτητικές εφαρμογές. Μειώνουν τον θόρυβο και τους κραδασμούς, παρατείνουν τη διάρκεια ζωής του συστήματος και επιτρέπουν υψηλότερες ταχύτητες και φορτία που δεν μπορούν να αντέξουν τα τυπικά γρανάζια. Στην Raydafon Technology Group Co., Limited, το εργοστάσιό μας έχει κατακτήσει την τέχνη και την επιστήμη της κατασκευής εργαλείων ακριβείας, συνδυάζοντας προηγμένη τεχνολογία λείανσης, αυστηρό ποιοτικό έλεγχο και βαθιά κατανόηση της δυναμικής ταχυτήτων για την παραγωγή γραναζιών που πληρούν τα υψηλότερα παγκόσμια πρότυπα.

Είστε έτοιμοι να αναβαθμίσετε το σύστημα μετάδοσης ισχύος σας στο επόμενο επίπεδο απόδοσης;Επικοινωνήστε σήμερα με την Raydafon Technology Group Co., Limitedγια μια ολοκληρωμένη διαβούλευση με τον εξοπλισμό. Η ομάδα μηχανικών μας θα αναλύσει τις απαιτήσεις της εφαρμογής σας και θα σας προτείνει τη βέλτιστη λύση Precision Gear, με λεπτομερείς προδιαγραφές, εκτιμήσεις κόστους και χρονοδιάγραμμα παράδοσης. Προσφέρουμε δωρεάν δείγματα εργαλείων για δοκιμή, 5ετή εγγύηση απόδοσης και ευέλικτο χρόνο παράδοσης για την τήρηση των προθεσμιών του έργου σας.Ζητήστε τη δωρεάν ανάλυση και δείγμα εργαλείων ακριβείας σας τώρα από την Raydafon Technology Group Co., Limited και ζήστε τη διαφορά που κάνει η πραγματική μηχανική ακριβείας.
