Κιβώτια ταχυτήτων τύπου Worm σειράς WPDA
  • Κιβώτια ταχυτήτων τύπου Worm σειράς WPDAΚιβώτια ταχυτήτων τύπου Worm σειράς WPDA
  • Κιβώτια ταχυτήτων τύπου Worm σειράς WPDAΚιβώτια ταχυτήτων τύπου Worm σειράς WPDA

Κιβώτια ταχυτήτων τύπου Worm σειράς WPDA

Κιβώτια ταχυτήτων Worm σειράς WPDA — 13 μεγέθη πλαισίου (40–250), αναλογίες 5:1 έως 100:1, ροπή εξόδου 15–2.500 N·m, ισχύς εισόδου 0,12–15 kW, περίβλημα από χυτοσίδηρο IP65 με αναγκαστική λίπανση. Ο τροχός σκουληκιών σβήνει και αλέθεται σε HRC 58–62. μια σφράγιση με διπλά χείλη κρατά τη σκόνη αλευριού, τη λάσπη και το νερό πλύσης έξω από την κοιλότητα του γραναζιού. Διατίθενται βάσεις στήριξης ποδιού, φλάντζας και κοίλου άξονα και ο άξονας εξόδου μπορεί να υποστεί μηχανική επεξεργασία ώστε να ταιριάζει με τον υπάρχοντα κινητήρα σας. Στείλτε την ισχύ εισόδου, την απαιτούμενη αναλογία και τη φλάντζα κινητήρα σας — επιστρέφουμε ένα αντίστοιχο πλαίσιο, σχέδιο διαστάσεων και εργοστασιακή προσφορά εντός 24 ωρών.
4050607080100120135147155175200250

Κιβώτια ταχυτήτων τύπου Worm σειράς WPDA — Αναλογίες 5:1 έως 100:1, 15–2.500 N·m, περίβλημα από χυτοσίδηρο IP65

Εάν προμηθεύεστε έναν μειωτήρα σκουληκιών για ένα μίξερ, έναν μεταφορέα, τη γραμμή συσκευασίας ή ένα αγροτικό εργαλείο, οι τρεις αριθμοί που αποφασίστε αν ταιριάζει είναι ο λόγος, η ροπή εξόδου και η φλάντζα κινητήρα. Η σειρά WPDA καλύπτει και τις τρεις σε δεκατρείς μεγέθη πλαισίου από 40 έως 250, με ισχύ εισόδου από 0,12 kW έως 15 kW και περίβλημα από χυτοσίδηρο που διατηρεί IP65 κάτω από πλύσιμο και σκόνη. Οι παρακάτω πίνακες σάς επιτρέπουν να ταιριάξετε ένα πλαίσιο με το καθήκον σας χωρίς να ανοίξετε έναν κατάλογο.

Στιγμιότυπο προδιαγραφών

  • Μεγέθη πλαισίων40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Ισχύς εισόδου0,12 kW – 15 kW
  • Αναλογία μείωσης5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Ροπή εξόδου15 N·m – 2.500 N·m
  • ΣτέγασηΧυτοσίδηρος υψηλής αντοχής, ανθεκτικός σε κρούσεις και παραμορφώσεις
  • Τροχός σκουληκιώνΣβήσιμο και αλεσμένο, επιφάνεια δοντιού HRC 58–62
  • ΠροστασίαIP65 — σφράγισμα διπλού χείλους και σφράγισμα λαδιού σκελετού ανθεκτικό στη σκόνη
  • ΒάσηΠόδι, φλάντζα ή κοίλος άξονας. άξονας εξόδου κατεργασμένος στον κινητήρα σας
  • ΛάδωμαΚύκλωμα αναγκαστικής λίπανσης, κάρτερ κάτω από 60 °C σε λειτουργία 24/7
WPDA Series Worm Gearboxes — cast iron housing worm reducer

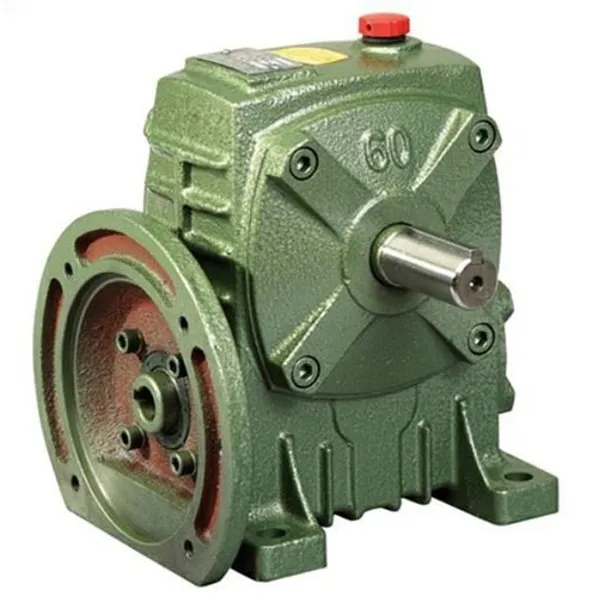

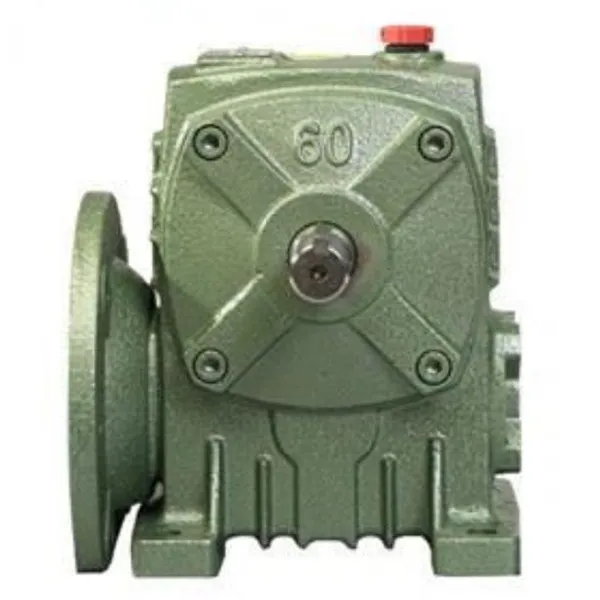

Κιβώτιο ταχυτήτων WPDA — περίβλημα από χυτοσίδηρο, είσοδος με φλάντζα, κοίλος ή συμπαγής άξονας εξόδου.

Εκεί που ταιριάζει το WPDA

Επεξεργασία & Ανάμειξη Τροφίμων

Το αυτοκλείδωμα συγκρατεί το κουπί όταν σταματάει ο κινητήρας

Η αναλογία 40:1 στο WPDA-70 επιτρέπει σε ένα πτερύγιο ανάμειξης μεγάλης χωρητικότητας να ξεκινά υπό φορτίο χωρίς να σταματήσει. Πότε η γραμμή σταματά, η γεωμετρία του σκουληκιού που κλειδώνει αυτόματα εμποδίζει το κουπί να πέσει κάτω από το βάρος του. Το Το σφράγισμα διπλού χείλους κρατά τη σκόνη από αλεύρι έξω από το λάδι, έτσι το διάστημα σέρβις μετακινείται σε περίπου έξι μήνες.

Λυμάτων & Διαλογής

Περίβλημα από χυτοσίδηρο και στεγανοποίηση με διπλό χείλος κατά της υγρασίας

Σε μια μονάδα διαλογής λυμάτων ή σκουπιδιών, το λάδι που διαρρέει πέρα ​​από ένα φθαρμένο στεγανοποιητικό χείλος είναι αυτό που σκοτώνει τα ρουλεμάν. Το WPDA-100 χρησιμοποιεί ένα αδιάβροχο περίβλημα από χυτοσίδηρο και ένα σφράγισμα με διπλά χείλη. ο μετρημένος θόρυβος λειτουργίας πέφτει από γύρω 80 dB έως 62 dB, που έχει σημασία στις νυχτερινές βάρδιες σε κατοικημένες ζώνες.

Γεωργικά μηχανήματα

Η αναλογία 60:1 τριπλασιάζει τη ροπή του τυμπάνου σε μια θεριζοαλωνιστική μηχανή

Σε ένα τύμπανο αλωνίσματος, ένα WPDA-80 60:1 ανυψώνει τη ροπή του κινητήρα περίπου στο τριπλάσιο και βελτιώνει το αλώνισμα απόδοση κατά περίπου 25%. Ο κοίλος άξονας τοποθετείται κατευθείαν στον υπάρχοντα άξονα μετάδοσης κίνησης, έτσι και στο πλαίσιο δεν χρειάζεται εκ νέου κατεργασία. Το IP65 κρατά τη λάσπη και τη βροχή έξω από την κοιλότητα του γραναζιού.

Logistics & Lifting

Η διάταξη με ορθή γωνία εξοικονομεί 30% του χώρου εγκατάστασης

Σε αυτοματοποιημένες γραμμές ταξινόμησης και ανυψωτικές πλατφόρμες, η διάταξη σκουληκιού ορθής γωνίας επιτρέπει στον κινητήρα να κάθεται δίπλα τον κινούμενο άξονα αντί πίσω από αυτόν. Ένα WPDA-60 25:1 παρέχει αρκετά λεπτή τοποθέτηση για ταξινόμηση δεμάτων χωρίς σερβομηχανισμό. Οι άξονες εξόδου μπορούν να κατεργαστούν για να ταιριάζουν με εισαγόμενους κινητήρες, αποφεύγοντας την πλήρη μετάδοση ανταλλαγή. Δείτε τοΣειρά WP κιβώτιο ταχυτήτωνεύρος δασμών χαμηλότερης αναλογίας.

Πίνακας επιλογής — Ισχύς, αναλογία και βάρος

Γρήγορη αναφορά μεγέθους πλαισίου — ονομαστική ισχύς εισόδου και βάρος
Μέγεθος Ισχύς εισόδου (kW) Εύρος αναλογίας Βάρος (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Η ροπή εξόδου εκτείνεται από 15 N·m σε μέγεθος 40 έως 2.500 N·m σε μέγεθος 250. Εάν η εργασία σας χρειάζεται αναλογία εκτός των εννέα τυπικά βήματα, ζητήστε το πλησιέστερο ζεύγος και θα επιβεβαιώσουμε την πραγματική ταχύτητα εξόδου και ροπή.

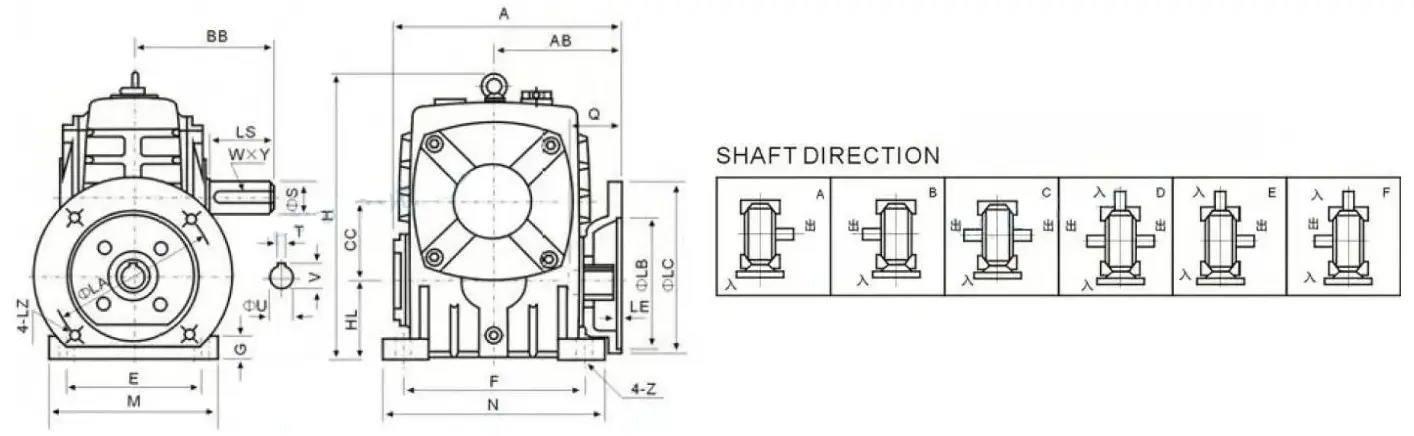

Διαστάσεις τοποθέτησης — Μεγέθη πλαισίου 40 έως 250

Διαστάσεις τοποθέτησης (mm) — A, AB, BB, H, HL, φλάντζα LA/LB/LC, οπή εισόδου Q/U, άξονας εξόδου LS/S
Μέγεθος A ΑΒ ΒΒ H HL M N E F G Z ΛΑ LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 Μ8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 Μ8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 Μ8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 Μ8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 Μ10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 Μ10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 Μ12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 Μ12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 Μ12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 Μ12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 Μ12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 Μ16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 Μ16 114 42 12×45,3 155 90 25×9

Όλες οι διαστάσεις σε χιλιοστά. Σε κινητό, σύρετε το τραπέζι οριζόντια για να φτάσετε στις στήλες της φλάντζας και του άξονα. Στείλτε το πλαίσιο του κινητήρα σας και το απαιτούμενο μέγεθος άξονα εξόδου και θα επιβεβαιώσουμε την αντίστοιχη σειρά πριν παραγγείλετε.

Γιατί οι αγοραστές καθορίζουν αυτήν τη σειρά

01

Σκληρυμένος και αλεσμένος τροχός σκουληκιών, HRC 58–62

Ο τροχός σκουληκιού περνάει από σβέση και λείανση, με σκληρότητα επιφάνειας δοντιού στη ζώνη HRC 58–62. Σε μια εφαρμογή μεταφορέα εξόρυξης, δύο χρόνια συνεχούς λειτουργίας παρήγαγαν λιγότερο από 0,1 mm φθοράς του γραναζιού — περίπου τρεις φορές τη διάρκεια ζωής ενός τυπικού μειωτήρα στην ίδια εργασία. Οκατασκευή εργαλείων ακριβείαςη σελίδα δείχνει το βήματα λείανσης και επιθεώρησης πίσω από αυτή τη φιγούρα.

02

Η αναγκαστική λίπανση διατηρεί το κάρτερ κάτω από τους 60 °C σε λειτουργία 24/7

Ένα εσωτερικό κύκλωμα εξαναγκασμένης λίπανσης τροφοδοτεί το πλέγμα και τα ρουλεμάν αντί να βασίζεται μόνο στο πιτσίλισμα. Στο συνεχής 24ωρη λειτουργία το κάρτερ λαδιού παραμένει κάτω από τους 60 °C, γεγονός που επιβραδύνει την οξείδωση του λιπαντικού και συγκρατεί το πάχος μεμβράνης στην επαφή με το σκουλήκι. Αυτή είναι η διαφορά μεταξύ ενός μειωτήρα που διαρκεί μια σεζόν και μιας που διαρκεί αρκετά.

03

Σφράγιση με διπλό χείλος IP65 και περίβλημα που δεν σκουριάζει

Μια σφράγιση διπλού χείλους και μια αδιάβροχη στεγανοποίηση λαδιού σκελετού κρατά IP65 ενάντια στη λάσπη, τη βροχή και τη σκόνη διεργασιών. Σε ένα χώρος διαλογής σκουπιδιών όπου απλοί μειωτήρες διέρρευσαν λάδι και κατασχέθηκαν μέσα σε τρεις μήνες, έτρεξε ένα WPDA-100 18 μήνες στο ίδιο διαβρωτικό περιβάλλον χωρίς σταγόνα διαρροής. Αν το καθήκον σου είναι πιο ελαφρύ και χρειάζεσαι ένα μικρότερο φάκελο, συγκρίνετε τοΣειρά RV κιβώτιο ταχυτήτων.

04

Άξονας εξόδου επεξεργασμένος στον κινητήρα σας, όχι το αντίστροφο

Η στερέωση ποδιού, φλάντζας και κοίλου άξονα είναι όλα διαθέσιμα και ο άξονας εξόδου μπορεί να επεξεργαστεί στο μέγεθος του κινητήρα ή του κινούμενου άξονα που ήδη κατέχετε. Ένα εργοστάσιο γεωργικών μηχανημάτων χρειαζόταν έναν άξονα που να ταιριάζει με ένα παλαιότερο κινητήρας? ο άξονας αντικατάστασης αποστέλλεται σε τρεις ημέρες και βιδώνεται χωρίς αλλαγή του κινητήρα. Για γεωργικοί δασμοί, βλαγροτικό κιβώτιο ταχυτήτωνεύρος επίσης.

Σχόλια πελατών

«Τα λειτουργούμε σε ένα εργαστήριο υγρών τροφίμων όπου τα προηγούμενα κιβώτια ταχυτήτων σκουριάστηκαν και χρειάζονταν συχνές διακοπές λειτουργίας. Με τη σειρά WPDA, το περίβλημα δεν έχει σκουριάσει ακόμη και με αλεύρι και υγρασία όλη την ημέρα, και το μπρούτζο Ο τροχός σκουληκιών είναι ακόμα καθαρός. Ο θόρυβος κατά τη λειτουργία είναι σχεδόν αμελητέος, επομένως δεν παρεμβαίνει πλέον στο εξοπλισμός δοκιμών τροφίμων σε κοντινή απόσταση. Όταν χρειάστηκε να προσαρμόσω την αναλογία μείωσης, η ομάδα τους με καθοδήγησε διαφορές μοντέλων και εκτέλεσε τον υπολογισμό του φορτίου για μένα — η προτεινόμενη μονάδα λειτουργούσε ομαλά από την πρώτη ξεκινήστε."

Έμμα ΓουίλσονΕργοστάσιο Επεξεργασίας Τροφίμων, Σίδνεϊ, Αυστραλία

«Τα κιβώτια ταχυτήτων WPDA λειτούργησαν πολύ καλά στο έργο μας — αξιόπιστα, αποτελεσματικά και εύκολα στην εγκατάσταση και τη συντήρηση. Από την πρώτη συνεννόηση μέχρι την παράδοση όλα πήγαν ομαλά και η επικοινωνία ήταν απλή. Θα συνεχίσουμε να συνεργαζόμαστε και θα προτείνουμε το προϊόν σε άλλους συνεργάτες.»

Τζέιμς ΚάρτερΑγοραστής έργου, πελάτης Raydafon

Στείλτε την ισχύ και την αναλογία του κινητήρα σας — Αποκτήστε ένα αντίστοιχο πλαίσιο

Πείτε μας την ισχύ εισόδου, την απαιτούμενη ταχύτητα ή αναλογία εξόδου, τον τύπο τοποθέτησης και το μέγεθος του άξονα. Θα επιβεβαιώσουμε το Πλαίσιο WPDA, επιστρέψτε το σχέδιο διαστάσεων και προσφορά σε εργοστασιακή τιμή, συνήθως εντός 24 ωρών. Πλήρης γκάμα στοατέρμονα κιβώτιο ταχυτήτωνσελίδα.
