Άξονας PTO για Krone Round Balers
  • Άξονας PTO για Krone Round BalersΆξονας PTO για Krone Round Balers
  • Άξονας PTO για Krone Round BalersΆξονας PTO για Krone Round Balers

Άξονας PTO για Krone Round Balers

Krone στρογγυλό χορτοδετικό κάλυμμα άξονα PTO KR100/125/155/130/160, 1500/1800, 1500V/1250 MC και 1250/1550. Οι επιλογές Size 4 standard και Size 4 CV χρησιμοποιούν άξονα 1210 με spline 1.375-6. Το μέγεθος 6 CV είναι διαθέσιμο για τις εκδόσεις 1500/1800 και επιλεγμένες 1250/1500. το 1500V/1250 MC χρησιμοποιεί 2380 ή 2480 CV με 1.375-6. Οι επιλογές συμπλέκτη περιλαμβάνουν FT34 στα 1.000 N·m, FT32 στα 1.000 N·m, FT42 στα 1.450 N·m, διακοπή K64/2 στα 1.050 ή 1.500 N·m και FF1 στα 1.000 N·m. Οι αριθμοί εξαρτημάτων βάσης βιογραφικού είναι 71R4121UCW07000 για CAT3/540 και 71R6121UCW07000 για CAT4/540, και οι δύο 1.375-6. Το MOQ, η προσαρμογή και ο χρόνος παράδοσης αναφέρονται ανά παραγγελία αφού επιβεβαιωθεί το μοντέλο του χορτοδετικού και η υπάρχουσα διαμόρφωση άξονα.

Krone Round Baler Driveline · Προμήθεια χονδρικής

Χονδρικός άξονας PTO για Krone Round Balers — Προδιαγραφές, MOQ, Προσαρμογή & Χρόνος παράδοσης για KR100 έως 1800 και συμβατές κατασκευές

Τα χορτοδετικά Krone δεν παίρνουν όλοι τον ίδιο άξονα PTO. Η ομάδα KR100 σε KR160 χρησιμοποιεί μια γραμμή κίνησης μεγέθους 4, την 1500 και το 1800 μπορεί να πάρει Μέγεθος 4 ή Μέγεθος 6 CV, τα 1500 V και 1250 MC χρησιμοποιούν CV 2380 ή 2480 και το 1250/1550 εκτελεί Μέγεθος 4 CAT3 CV ενώ ορισμένες εκδόσεις 1250/1500 χρησιμοποιούν μέγεθος 6 CAT4. Οι τρεις πίνακες σε αυτήν τη σελίδα αναφέρουν την επιλογή PTO, ο τύπος του συμπλέκτη και ο αριθμός εξαρτήματος βάσης για κάθε ομάδα, έτσι ώστε ο άξονας να μπορεί να αντιστοιχιστεί πριν από μια προσφορά ζήτησε.

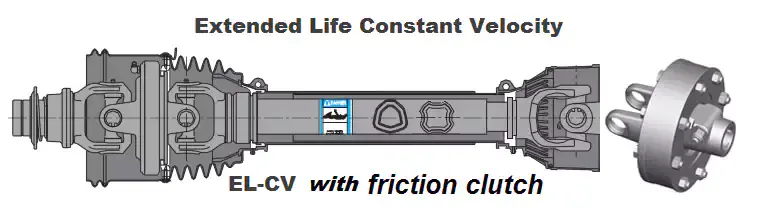

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

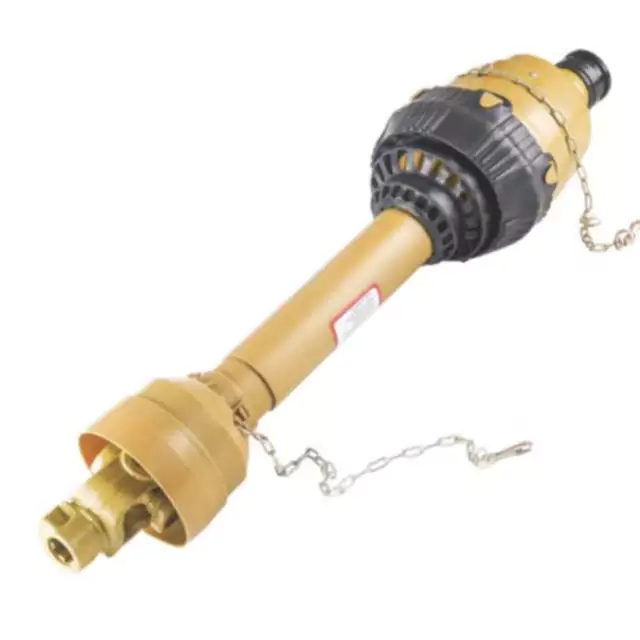

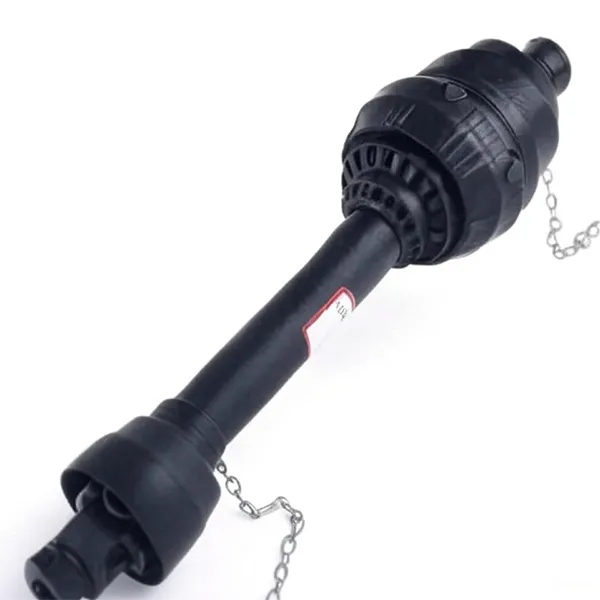

Άξονας PTO χορτοδετικού Krone — Σύνδεσμος CV, τηλεσκοπικός σωλήνας και άκρο συμπλέκτη.
13Αναφορές μοντέλων
Μέγεθος 4 / Μέγεθος 6Επιλογές γραμμής μετάδοσης βιογραφικών
1.000–1.800 N·mΕύρος ροπής συμπλέκτη
1.375-6Κοινός σφήνας

Πλέγμα μοντέλου — Επιλογή PTO και συμπλέκτης της Baler

Ομάδα ΑKR100 / KR125 / KR155
PTO
Μέγεθος 4 Standard ή Μέγεθος 4 CV, 1210 άξονας
Spline
1.375-6
Συμπλέκτης
FT34 στα 1.000 N·m
Μέγεθος 4
Ομάδα ΑKR130 / KR160
PTO
Μέγεθος 4 Standard ή Μέγεθος 4 CV, 1210 άξονας
Spline
1.375-6
Συμπλέκτης
FT34 στα 1.000 N·m
Μέγεθος 4
Ομάδα Β1500 / 1800
PTO
Μέγεθος 4 ή Μέγεθος 6 βιογραφικό
Spline
1.375-6
Συμπλέκτης
FT32 στα 1.000 N·m ή FT42 στα 1.450 N·m
Μέγεθος 4 / Μέγεθος 6
Ομάδα Γ1500V / 1250 MC
PTO
2380 ή 2480 βιογραφικό
Spline
1.375-6
Συμπλέκτης
Διακοπή K64/2 στα 1.050 ή 1.500 N·m
Συμπλέκτης κοπής
Ομάδα Δ1250 / 1550
PTO
Μέγεθος 4 (CAT3) βιογραφικό
Spline
1.375-6
Συμπλέκτης
FT32 ή FF1 στα 1.000 N·m
Μέγεθος 4 CAT3
Ομάδα Ε1250 / 1500 (Μέγεθος 6 εκδόσεις)
PTO
Μέγεθος 6 CV (CAT4) σε ορισμένες κατασκευές
Spline
1.375-6
Συμπλέκτης
FT42 στα 1.450 N·m
Μέγεθος 6 CAT4

Πίνακας προδιαγραφών — Μοντέλο, PTO και προστασία

Αρχική ομαδοποίηση ανά μοντέλο χορτοδετικού, γραμμή μετάδοσης κίνησης PTO και βαθμολογία συμπλέκτη
Μοντέλο PTO Προστασία
KR100 / 125 / 155 / 130 / 160 Μέγεθος 4 Standard *1210 *1.375-6; Μέγεθος 4 CV *1210 *1.375-6 FT34 *1.375-6 *1.000 N·m
1500 / 1800 Μέγεθος 4 ή Μέγεθος 6 βιογραφικό με 1.375-6 FT32 @1.000 N·m ή FT42 @1.450 N·m
1500V / 1250 MC 2380 ή 2480 βιογραφικό με 1.375-6 K64/2 Cutout @1.050 ή 1.500 N·m *1.375-6
1250 / 1550 Μέγεθος 4 (CAT3) βιογραφικό με 1.375-6 FT32 ή FF1 @1.000 N·m
1250 / 1500 Μερικοί χρησιμοποιούν Μέγεθος 6 CV (CAT4) FT42 @1.450 N·m

Το ίδιο μοντέλο χορτοδετικού μπορεί να εμφανιστεί σε περισσότερες από μία κατασκευές. Επιβεβαιώστε τον υπάρχοντα αριθμό ανταλλακτικού άξονα ή τον τύπο συμπλέκτη ενεργοποιημένο το μηχάνημα πριν ζητήσετε προσφορά. Οι στρογγυλές χορτοδετικές μηχανές Krone είναι εξοπλισμένες είτε με τριβή είτε με εγκοπή συμπλέκτης ανάλογα με την κατασκευή. Το ευρύτεροΆξονας PTO για χορτοδετικές μηχανέςλίστες σελίδων άλλες μάρκες χορτοδετικών ως διασταύρωση.

Αριθμοί ανταλλακτικών βάσης βιογραφικού και αριθμοί ανταλλακτικού συμπλέκτη FT

Αριθμοί εξαρτημάτων βάσης PTO σταθερής ταχύτητας
CV PTO Τρακτέρ Αριθμός ανταλλακτικού βάσης
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
Συμπλέκτες FT για είσοδο 1.375-6 spline
Καθολικό μέγεθος Ροπή Αριθμός ανταλλακτικού
CAT3 / S4 1.000 N·m 6QE344901R
CAT3 / S4 1.000 N·m 635E41203R
CAT4 / S6 1.800 N·m 663H53403R

Ο αριθμός ανταλλακτικού βάσης βιογραφικού είναι το συγκρότημα χωρίς τη συσκευή εργαλείου. Το μισό εργαλείο, ο σωλήνας και η ασπίδα είναι επιλέγεται ξεχωριστά ανά μοντέλο χορτοδετικού. Οι αριθμοί ανταλλακτικών συμπλέκτη FT παρατίθενται με βάση το γενικό μέγεθος και τη βαθμολογία ροπής. Αν το Ο υπάρχων συμπλέκτης έχει ρυθμιστεί, επιβεβαιώστε τη ροπή ολίσθησης στόχου στο εγχειρίδιο του χορτοδετικού πριν την παραγγελία. Α σχετική κατηγορία βρίσκεται στοΆξονας PTO για δίσκουςσελίδα.

Πώς ταιριάζουν ένας άξονας χορτοδετικού Krone

01

Διαβάστε το μοντέλο του χορτοδετικού από το μηχάνημα

Τα KR100 έως KR160 εμπίπτουν σε μία ομάδα. 1500 και 1800 σε αλλο? 1500V και 1250 MC σε ένα τρίτο. 1250/1550 και 1250/1500 σε τέταρτο και πέμπτο. Το πλέγμα μοντέλου παραπάνω δείχνει το PTO και το συμπλέκτη που ταιριάζουν σε κάθε ομάδα.

02

Επιβεβαιώστε τον υπάρχοντα αριθμό ανταλλακτικού άξονα

Το ίδιο χορτοδετικό μπορεί να κατασκευαστεί με συμπλέκτη τριβής ή συμπλέκτη διακοπής. Ο υπάρχων αριθμός ανταλλακτικού είναι ο πιο γρήγορος τρόπος για να επιβεβαιώσετε με ποια διαμόρφωση παραδόθηκε το μηχάνημα, πριν παραγγείλετε αντικατάσταση.

03

Επιβεβαιώστε τη σφήνα PTO του τρακτέρ

Τα περισσότερα χορτοδετικά Krone σε αυτό το εύρος τρέχουν 1.375-6 spline. Εάν το τρακτέρ χρησιμοποιεί διαφορετικό στέλεχος PTO, επιβεβαιώστε το μισό CV ξεχωριστά. ΟΕύρος άξονα PTOΗ σελίδα παραθέτει τις άλλες κατηγορίες γεωργικών γραμμών μετάδοσης κίνησης, εάν η πλευρά του τρακτέρ αλλάζει ταυτόχρονα.

Πού χρησιμοποιείται αυτός ο άξονας

Γραμμές μετάδοσης κίνησης Krone round baler σε όλη τη σειρά KR100 έως 1800 και στις ομάδες 1500V, 1250 MC και 1250/1550.

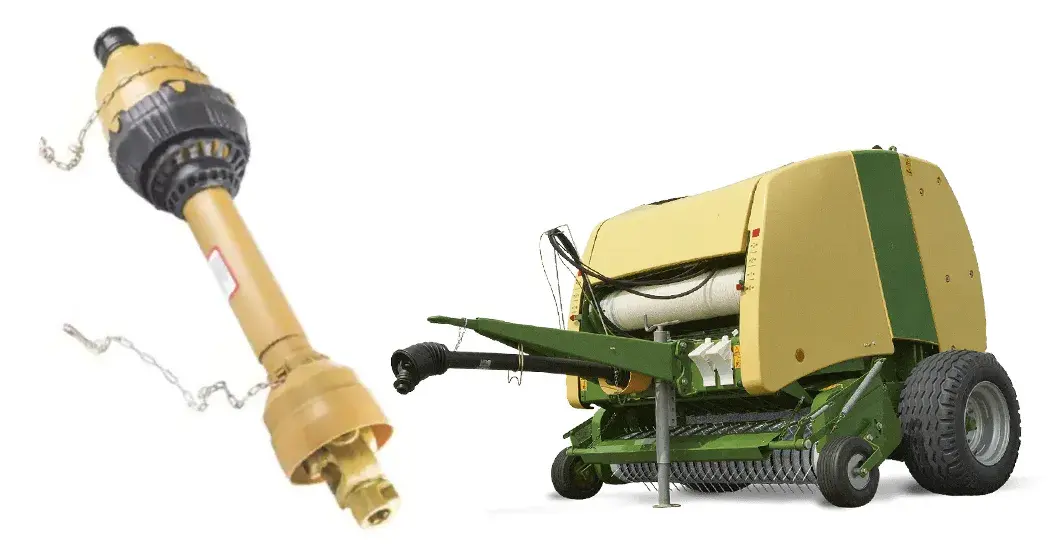

Ο άξονας PTO του χορτοδετικού Krone παίρνει ισχύ από το PTO του τρακτέρ και το παραδίδει στο κιβώτιο ταχυτήτων του χορτοδετικού μέσω ενός Σύνδεσμος CV και τηλεσκοπικός σωλήνας. Όταν ο χορτοδεματιστής σηκώνει ένα βαρύ τζάμι ή χτυπά ένα γυμνοσάλιαγκα υλικού, ο συμπλέκτης — είτε τριβή είτε διακοπή ανάλογα με την κατασκευή — προστατεύει το κιβώτιο ταχυτήτων από τους κραδασμούς.

Ο άξονας ταιριάζει με το μοντέλο του χορτοδετικού και τη νάρθηκα PTO του τρακτέρ ανεξάρτητα. Η πλευρά του χορτοδετικού διορθώνει το εφαρμόστε το μισό, τον τύπο του συμπλέκτη και το μήκος του σωλήνα. η πλευρά του τρακτέρ στερεώνει το μισό CV και τη σφήνα PTO. Και τα δύο οι πλευρές πρέπει να επιβεβαιωθούν πριν παραγγελθεί ένας άξονας αντικατάστασης.

Για μια σχετική εφαρμογή στρογγυλής δεματοποίησης, τοΆξονας PTO για χορτοδετικές μηχανές Case IHΗ σελίδα χρησιμοποιεί μια συγκρίσιμη δομή μοντέλο προς μοντέλο. Για κιβώτια ταχυτήτων που βρίσκονται κατάντη του άξονα PTO, δείτε τοαγροτικό κιβώτιο ταχυτήτωνσειρά.

Στείλτε το μοντέλο του χορτοδετικού και τον υπάρχοντα αριθμό ανταλλακτικού άξονα

Στείλτε το μοντέλο χορτοδετικού Krone (KR100 σε 1800, 1500V, 1250 MC, 1250/1550 ή 1250/1500) και το υπάρχον τμήμα άξονα αριθμός ή τύπος συμπλέκτη. Θα επιβεβαιώσουμε την επιλογή PTO, τη βαθμολογία συμπλέκτη και τον αριθμό εξαρτήματος της βάσης βιογραφικού για αυτό build και εκδώστε μια προσφορά με MOQ και χρόνο παράδοσης για αυτήν τη διαμόρφωση.
