Πώς τα ελικοειδή γρανάζια ακριβείας μειώνουν τον θόρυβο και τους κραδασμούς;

Φανταστείτε να στέκεστε δίπλα σε ένα βιομηχανικό κιβώτιο ταχυτήτων υψηλής ταχύτητας που λειτουργεί στις 3.000 σ.α.λ. Εάν περιέχει γρανάζι ευθείας κοπής, ο ήχος είναι ένα ευδιάκριτο, δυνατό κλαψούρισμα -σχεδόν μια κραυγή- που μπορεί να είναι σωματικά άβολο. Αυτός ο θόρυβος δεν είναι απλώς μια ενόχληση. Είναι η ηχητική ένδειξη κρούσης, τριβής και δόνησης που σηματοδοτεί απώλεια ενέργειας και πιθανή φθορά. Τώρα φανταστείτε το ίδιο κιβώτιο ταχυτήτων εφοδιασμένο με ελικοειδή γρανάζια ακριβείας. Ο ήχος γίνεται ένα απαλό, συγκρατημένο βουητό - σχεδόν ένας ψίθυρος. Αυτή η δραματική διαφορά είναι το αποτέλεσμα μιας θεμελιώδους γεωμετρικής διάκρισης μεταξύ του τρόπου με τον οποίο τα ελικοειδή γρανάζια και οι οδοντωτοί τροχοί μεταδίδουν ισχύ. ΣτοRaydafon Technology Group Co., Limited, το εργοστάσιό μας κατασκευάζειΕργαλείο ακριβείαςπροϊόντα για περισσότερες από δύο δεκαετίες, και έχουμε δει πώς η μετάβαση από την κεντρομόλο στην ελικοειδή γεωμετρία έχει μεταμορφώσει τις βιομηχανίες από την αυτοκινητοβιομηχανία στην αεροδιαστημική. Αυτό το άρθρο θα αναλύσει τις αρχές μηχανικής που επιτρέπουν στα ελικοειδή γρανάζια ακριβείας να μειώνουν τον θόρυβο και τους κραδασμούς, προχωρώντας πέρα ​​από τις απλές περιγραφές για να εξερευνήσετε τη φυσική της επαφής με τα δόντια, τα μαθηματικά των αναλογιών επικάλυψης και την ακρίβεια κατασκευής που απαιτείται για την πραγματοποίηση αυτών των πλεονεκτημάτων.

Ο θόρυβος και οι κραδασμοί που δημιουργούνται από τα ζεύγη ταχυτήτων είναι το αποτέλεσμα δύο πρωταρχικών μηχανικών φαινομένων: διέγερσης κρούσης τη στιγμή της εμπλοκής του δοντιού και της περιοδικής μεταβολής της ακαμψίας του πλέγματος καθώς τα δόντια εισέρχονται και εξέρχονται από την επαφή. Τα γρανάζια, με δόντια που εμπλέκονται ταυτόχρονα σε όλο το πλάτος του προσώπου τους, δημιουργούν μια ξαφνική, παρορμητική φόρτιση που δημιουργεί κραδασμούς και θόρυβο υψηλής συχνότητας. Τα ελικοειδή γρανάζια ακριβείας, αντίθετα, διαθέτουν δόντια που κόβονται υπό γωνία ως προς τον άξονα του γραναζιού. Αυτή η γωνία κάνει την εμπλοκή του δοντιού να είναι προοδευτική - μια κυλιόμενη, ολισθαίνουσα επαφή που ξεκινά από το ένα άκρο του δοντιού και κινείται σε όλο το πλάτος του προσώπου. Αυτή η προοδευτική εμπλοκή εξαλείφει το φαινόμενο «σφυρηλάτησης» της ταυτόχρονης επαφής, μειώνοντας δραματικά τις δυνάμεις κρούσης που δημιουργούν θόρυβο. Στις επόμενες ενότητες, θα εξετάσουμε αυτό το φαινόμενο λεπτομερώς, ποσοτικοποιώντας τα οφέλη μέσω βασικών παραμέτρων, όπως ο λόγος επαφής και η εγκάρσια επικάλυψη, και διερευνώντας τις προηγμένες τεχνικές κατασκευής που διασφαλίζουν ότι αυτά τα θεωρητικά πλεονεκτήματα υλοποιούνται στην πράξη.

Πίνακας περιεχομένων

• 1. Τι είναι τα ελικοειδή γρανάζια ακριβείας;
• 2. Γιατί η προοδευτική εμπλοκή των δοντιών μειώνει τον θόρυβο κρούσης;
• 3. Πώς γίνεται η ομαλή μετάδοση ροπής με υψηλότερη αναλογία επικάλυψης;
• 4. Πώς η Ακρίβεια Κατασκευής ελαχιστοποιεί τη διέγερση των κραδασμών;
• 5. Πώς η επιλογή υλικού και οι επιφανειακές επεξεργασίες ενισχύουν την απόσβεση;
• Συχνές Ερωτήσεις (FAQ)
• Σύναψη

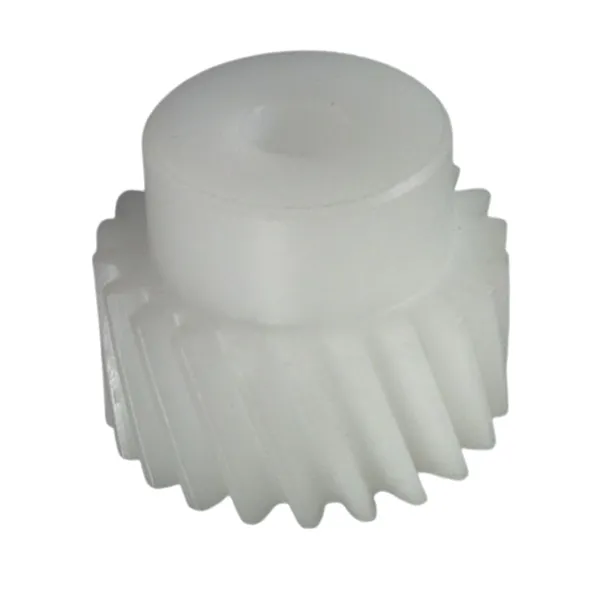

Τι είναι τα ελικοειδή γρανάζια ακριβείας;

Για να κατανοήσουμε πώς τα ελικοειδή γρανάζια ακριβείας επιτυγχάνουν τα ανώτερα χαρακτηριστικά θορύβου και κραδασμών τους, πρέπει πρώτα να δημιουργήσουμε μια σαφή εικόνα του τι είναι και πώς διαφέρουν από άλλους τύπους γραναζιών. Φανταστείτε ένα τυπικό γρανάζι - τα δόντια είναι ίσια και παράλληλα με τον άξονα περιστροφής του γραναζιού. Όταν δύο γρανάζια εμπλέκονται, τα δόντια εμπλέκονται κατά μήκος μιας γραμμής που εκτείνεται σε όλο το πλάτος του προσώπου και των δύο γραναζιών ταυτόχρονα. Αυτή είναι μια "επαφή γραμμής" που εμφανίζεται απότομα, με το πλήρες φορτίο να εφαρμόζεται σε μια στιγμή καθώς το ζεύγος δοντιών εισέρχεται στο πλέγμα. Τώρα φανταστείτε να πάρετε αυτό το γρανάζι και να κόψετε τα δόντια του υπό γωνία ως προς τον άξονα, όπως τα σπειρώματα σε μια βίδα. Αυτό είναι ένα ελικοειδές γρανάζι. Τα γωνιακά δόντια δημιουργούν μια εντελώς διαφορετική δυναμική εμπλοκής: αντί να εμφανίζεται ξαφνικά μια πλήρης γραμμή επαφής, το σημείο επαφής ξεκινά από το ένα άκρο του δοντιού και κινείται προοδευτικά σε όλο το πλάτος του προσώπου καθώς περιστρέφεται το γρανάζι.

Η γωνία έλικας - τυπικά που κυμαίνεται από 8° έως 30° για τις περισσότερες βιομηχανικές εφαρμογές - είναι η καθοριστική γεωμετρική παράμετρος ενός ελικοειδούς γραναζιού. Αυτή η γωνία εισάγει ένα σημαντικό μηχανολογικό πλεονέκτημα: η προοδευτική εμπλοκή των δοντιών μειώνει τον ρυθμό εφαρμογής φορτίου, ελαχιστοποιώντας τις δυνάμεις κρούσης που δημιουργούν θόρυβο και κραδασμούς. Επιπλέον, το ελικοειδές γρανάζι έχει πάντα περισσότερα από ένα ζευγάρια δοντιών σε επαφή ανά πάσα στιγμή, γεγονός που κατανέμει το φορτίο σε μεγαλύτερη επιφάνεια και εξομαλύνει τη συνολική μετάδοση της ροπής. Αυτά τα πλεονεκτήματα είναι τόσο σημαντικά που τα ελικοειδή γρανάζια ακριβείας έχουν γίνει η προεπιλεγμένη επιλογή για εφαρμογές όπου η ομαλότητα και η αθόρυβη λειτουργία είναι πρωταρχικής σημασίας - από μεταδόσεις αυτοκινήτων και ανεμογεννήτριες έως ρομποτική και μηχανήματα ακριβείας. Στη Raydafon, το χαρτοφυλάκιο Precision Gear κυριαρχείται από ελικοειδή σχέδια, με γωνίες έλικας βελτιστοποιημένες μέσω εκτεταμένων δοκιμών για κάθε συγκεκριμένη εφαρμογή.

Ωστόσο, η ελικοειδής γεωμετρία εισάγει μια επιπλοκή: τα γωνιακά δόντια δημιουργούν μια αξονική δύναμη ώθησης που πρέπει να αντιμετωπιστεί, συνήθως με τη χρήση ρουλεμάν ώσης ή με τη χρήση διπλών ελικοειδών (ψαροκόκαλων) γραναζιών. Αυτή η πρόσθετη πολυπλοκότητα είναι ένα μικρό τίμημα για τις δραματικές βελτιώσεις στον θόρυβο, τους κραδασμούς και την ικανότητα μεταφοράς φορτίου. Το εργοστάσιό μας έχει αναπτύξει ιδιόκτητα σχέδια ρουλεμάν και διαμορφώσεις περιβλήματος που διαχειρίζονται αποτελεσματικά αυτά τα ωστικά φορτία, διασφαλίζοντας ότι τα ελικοειδή γρανάζια ακριβείας μας προσφέρουν τα πλεονεκτήματά τους χωρίς να διακυβεύεται η αξιοπιστία του συστήματος. Στην επόμενη ενότητα, θα ρίξουμε μια ματιά "αργή κίνησης" στην εμπλοκή των δοντιών, συγκρίνοντας τη δυναμική πρόσκρουσης των οδοντωτών τροχών κουνίσματος και ελικοειδών για να κατανοήσουμε την προέλευση των υπογραφών θορύβου τους.

Γιατί η προοδευτική εμπλοκή των δοντιών μειώνει τον θόρυβο κρούσης;

Για να εκτιμήσουμε την επίδραση μείωσης του θορύβου των ελικοειδών γραναζιών, πρέπει πρώτα να κατανοήσουμε τον μηχανισμό δημιουργίας θορύβου στα γρανάζια. Φανταστείτε δύο οδοντωτούς τροχούς να συνδυάζονται με υψηλή ταχύτητα. Καθώς τα γρανάζια περιστρέφονται, ένα ζευγάρι δόντια πλησιάζει την εμπλοκή. Τη στιγμή που τα μπροστινά άκρα έρχονται σε επαφή, ολόκληρο το πλάτος του προσώπου του ζεύγους δοντιών φορτώνεται ξαφνικά. Αυτό δημιουργεί μια απότομη, παρορμητική δύναμη που διαδίδεται μέσω του σώματος του γραναζιού και στη δομή στήριξης. Η ώθηση διεγείρει ένα ευρύ φάσμα συχνοτήτων δόνησης, πολλές από τις οποίες εμπίπτουν στην ακουστική περιοχή. Αυτή είναι η πηγή του χαρακτηριστικού "κλαψίματος" των οδοντωτών τροχών - είναι, στην πραγματικότητα, ο ήχος του μετάλλου που χτυπά το μέταλλο, που επαναλαμβάνεται χιλιάδες φορές το λεπτό. Η ενέργεια αυτής της πρόσκρουσης συμβάλλει επίσης στη φθορά, το άνοιγμα και την κόπωση, μειώνοντας τη διάρκεια ζωής του ζεύγους ταχυτήτων.

Τώρα απεικονίστε ένα ελικοειδή ζεύγος εργαλείων ακριβείας σε αργή κίνηση. Η εμπλοκή των δοντιών ξεκινά όχι με μια ξαφνική επαφή γραμμής, αλλά με μια σημειακή επαφή σε μια γωνία του δοντιού. Καθώς το γρανάζι περιστρέφεται, αυτό το σημείο επαφής κινείται διαγώνια σε όλο το πλάτος της όψης, διαγράφοντας μια διαδρομή από το μπροστινό άκρο προς το πίσω άκρο. Αυτή είναι μια διαδικασία "κυλιόμενης δέσμευσης" και όχι "εμπλοκής αντίκτυπου". Το φορτίο εφαρμόζεται σταδιακά κατά τη διάρκεια του κύκλου εμπλοκής, και όχι στιγμιαία. Αυτή η σταδιακή εφαρμογή φορτίου μειώνει σημαντικά τη μέγιστη δύναμη που μεταδίδεται στο σώμα του γραναζιού, η οποία με τη σειρά της μειώνει το πλάτος των κραδασμών και τον θόρυβο που προκύπτει. Το εργοστάσιό μας έχει πραγματοποιήσει εκτεταμένες συγκριτικές δοκιμές και τα αποτελέσματα είναι συνεπή: ένας ελικοειδής μηχανισμός ακριβείας ισοδύναμου μεγέθους και αριθμού δοντιών παράγει συνήθως 8-12 dB λιγότερο θόρυβο από ένα γρανάζι, που αντιστοιχεί σε μείωση περισσότερο από 80% στην αντιληπτή ένταση.

Για να το θέσουμε σε προοπτική, εξετάστε την ακόλουθη σύγκριση των βασικών παραμέτρων εμπλοκής για γρανάζια και ελικοειδή γρανάζια κάτω από παρόμοιες συνθήκες λειτουργίας. Αυτές οι τιμές βασίζονται σε δοκιμές που πραγματοποιήθηκαν στο εργοστάσιό μας χρησιμοποιώντας μια τυποποιημένη συσκευή δοκιμών και ένα σταθερό σύνολο παραμέτρων λειτουργίας (3.600 RPM, 50 N·m ροπής).

Ο συντελεστής δυναμικού φορτίου, που φαίνεται στον πίνακα, είναι ένα μέτρο του πόσο το πραγματικό φορτίο υπερβαίνει το ονομαστικό φορτίο λόγω των επιπτώσεων πρόσκρουσης. Ο συντελεστής 1,8 για τα γρανάζια οδοντωτών τροχών σημαίνει ότι τα δόντια υφίστανται σχεδόν διπλάσια δύναμη από αυτή που θα προβλεπόταν από την απλή στατική ανάλυση - ένας σημαντικός παράγοντας που συμβάλλει στην επιτάχυνση της φθοράς και της κόπωσης. Ο μειωμένος συντελεστής δυναμικού φορτίου των ελικοειδών γραναζιών εξηγεί γιατί όχι μόνο λειτουργούν πιο αθόρυβα αλλά και διαρκούν περισσότερο. Στη Raydafon, σχεδιάζουμε τα ελικοειδή προϊόντα Precision Gear με βελτιστοποιημένες γωνίες έλικας για την ελαχιστοποίηση των δυναμικών φορτίων για κάθε συγκεκριμένη εφαρμογή. Αυτή δεν είναι μια παράμετρος που ταιριάζει σε όλους. μια γωνία έλικας που λειτουργεί καλά για μια εφαρμογή χαμηλής ταχύτητας μπορεί να είναι υποβέλτιστη για μια εφαρμογή υψηλής ταχύτητας.

Πώς γίνεται η ομαλή μετάδοση ροπής με υψηλότερη αναλογία επικάλυψης;

Η προοδευτική εμπλοκή των ελικοειδών δοντιών είναι μόνο η μισή ιστορία. Ο άλλος, εξίσου σημαντικός παράγοντας είναι η έννοια της «αναλογίας επικάλυψης» ή «αναλογίας επαφής», η οποία ποσοτικοποιεί τον μέσο αριθμό ζευγών δοντιών σε επαφή κάθε δεδομένη στιγμή. Σε ένα γρανάζι με σπιρούνι, ο λόγος επαφής είναι συνήθως μεταξύ 1,3 και 1,6. Αυτό σημαίνει ότι, κατά μέσο όρο, μόνο ένα ή ενάμισι ζεύγη δοντιών μοιράζονται το φορτίο σε μια δεδομένη στιγμή. Καθώς ένα ζεύγος δοντιών εξέρχεται από το πλέγμα και το επόμενο ζεύγος εισέρχεται, υπάρχει μια σύντομη στιγμή που ο αριθμός των δοντιών σε επαφή πέφτει, προκαλώντας διακύμανση στην ακαμψία του πλέγματος. Αυτή η διακύμανση είναι η κύρια πηγή κραδασμών στα συστήματα οδοντωτών τροχών - το γρανάζι «τρέμει» καθώς το φορτίο μεταφέρεται από το ένα ζεύγος δοντιών στο άλλο.

Ένα ελικοειδές γρανάζι ακριβείας, αντίθετα, έχει πολύ υψηλότερο συνολικό λόγο επαφής. Αυτό οφείλεται στο γεγονός ότι ο συνολικός λόγος επαφής είναι το άθροισμα του λόγου εγκάρσιας επαφής (όμοιος με έναν οδοντωτό τροχό) και του λόγου επικάλυψης, ο οποίος εισάγεται από τη γωνία της έλικας. Ο λόγος επικάλυψης είναι η αξονική επικάλυψη των ζευγών δοντιών κατά μήκος του πλάτους του προσώπου. Για ένα καλά σχεδιασμένο ελικοειδές γρανάζι, ο λόγος επικάλυψης είναι συνήθως 1,0 ή μεγαλύτερος, που σημαίνει ότι ο συνολικός λόγος επαφής είναι συχνά στην περιοχή από 2,0 έως 2,5. Αυτό σημαίνει ότι υπάρχουν, κατά μέσο όρο, δύο έως δυόμισι ζεύγη δοντιών σε επαφή ανά πάσα στιγμή. Το φορτίο κατανέμεται σε περισσότερα δόντια και η μετάβαση από το ένα ζεύγος στο επόμενο είναι ομαλή, επειδή η επικάλυψη διασφαλίζει ότι το εισερχόμενο ζεύγος φέρει ήδη κάποιο φορτίο πριν το ζεύγος εξόδου απεμπλακεί. Αυτή η επικάλυψη εξαλείφει την κυκλική διακύμανση στην ακαμψία του πλέγματος που είναι η κύρια πηγή κραδασμών στα γρανάζια.

Για να οραματιστείτε τη διαφορά, φανταστείτε να κουβαλάτε ένα βαρύ αντικείμενο με το ένα χέρι έναντι δύο χεριών. Με το ένα χέρι, το φορτίο συγκεντρώνεται και οποιαδήποτε αλλαγή στη στάση του σώματος είναι ενοχλητική. Με δύο χέρια, το φορτίο μοιράζεται και η μετάβαση είναι ομαλή. Η ίδια αρχή ισχύει και για τα δόντια του γραναζιού. Ο υψηλότερος λόγος επαφής των ελικοειδών γραναζιών ακριβείας έχει ως αποτέλεσμα ομαλότερη μετάδοση ροπής με χαμηλότερα πλάτη δόνησης. Αυτό είναι ιδιαίτερα σημαντικό σε εφαρμογές υψηλής ταχύτητας όπου ακόμη και μικρές διακυμάνσεις της ροπής μπορούν να διεγείρουν συντονισμούς στη δομή στήριξης, οδηγώντας σε θόρυβο και πιθανή ζημιά. Το εργοστάσιό μας έχει αναπτύξει έναν αποκλειστικό αλγόριθμο βελτιστοποίησης προφίλ δοντιού που μεγιστοποιεί την αναλογία επαφής για μια δεδομένη γωνία έλικας και πλάτος προσώπου, διασφαλίζοντας ότι τα προϊόντα Precision Gear παρέχουν την πιο ομαλή δυνατή μετάδοση ισχύος.

Η μείωση της διακύμανσης της ακαμψίας του πλέγματος, που φαίνεται στην τελευταία σειρά του πίνακα, είναι ένας βασικός δείκτης του δυναμικού δόνησης. Η σχεδόν σταθερή ακαμψία πλέγματος ενός ελικοειδούς γραναζιού ακριβείας σημαίνει ότι το ζεύγος γραναζιών λειτουργεί σχεδόν σαν συμπαγής σύζευξη, μεταδίδοντας την ισχύ ομαλά και αθόρυβα. Αυτός είναι ο λόγος για τον οποίο τα ελικοειδή γρανάζια είναι η προτιμώμενη επιλογή για εφαρμογές που απαιτούν υψηλή ακρίβεια και χαμηλό θόρυβο, όπως εξοπλισμός ιατρικής απεικόνισης, ενεργοποιητές αεροδιαστημικής και μεταδόσεις αυτοκινήτων υψηλής τεχνολογίας. Στην Raydafon Technology Group Co., Limited, υπερηφανευόμαστε για την κατασκευή προϊόντων Precision Gear που επιτυγχάνουν σταθερά αναλογίες επαφής 2,4 ή υψηλότερες, διασφαλίζοντας ότι οι πελάτες μας επωφελούνται από την πιο ομαλή δυνατή μετάδοση ισχύος.

Πώς η Ακρίβεια Κατασκευής ελαχιστοποιεί τη διέγερση των κραδασμών;

Τα θεωρητικά πλεονεκτήματα της ελικοειδής γεωμετρίας—προοδευτική εμπλοκή και υψηλή αναλογία επικάλυψης—μπορούν να πραγματοποιηθούν πλήρως μόνο εάν τα γρανάζια κατασκευάζονται με εξαιρετική ακρίβεια. Στην πραγματικότητα, τα κατασκευαστικά σφάλματα είναι συχνά η κύρια πηγή θορύβου και κραδασμών στα συστήματα μετάδοσης, ακόμη και όταν η γεωμετρία είναι θεωρητικά τέλεια. Ένα ελικοειδές γρανάζι ακριβείας με ένα ελαφρύ σφάλμα κλίσης των δοντιών, μια διαρροή στην οπή ή μια απόκλιση προφίλ θα δημιουργήσει κραδασμούς ανεξάρτητα από τη γωνία έλικας. Στο εργοστάσιό μας, έχουμε επενδύσει πολλά στις πιο πρόσφατες τεχνολογίες κατασκευής και επιθεώρησης εργαλείων για να διασφαλίσουμε ότι κάθε εργαλείο ακριβείας που παράγουμε πληροί τις αυστηρότερες ανοχές. Αυτή η ενότητα θα διερευνήσει τις κρίσιμες παραμέτρους κατασκευής που καθορίζουν την απόδοση του θορύβου και των κραδασμών του κιβωτίου ταχυτήτων, καθώς και τον τρόπο ελέγχου τους.

Η πιο κρίσιμη παράμετρος είναι η ακρίβεια του προφίλ των δοντιών. Το θεωρητικό προφίλ περιέλιξης ενός δοντιού γραναζιού είναι μια τέλεια μαθηματικά καμπύλη που εξασφαλίζει σταθερό λόγο ταχύτητας. Στην πραγματικότητα, κάθε ταχύτητα έχει κάποια απόκλιση από το ιδανικό προφίλ, η οποία μπορεί να μετρηθεί χρησιμοποιώντας μια μηχανή επιθεώρησης γραναζιών. Αυτή η απόκλιση δημιουργεί σφάλμα μετάδοσης - τη διαφορά μεταξύ της πραγματικής και της θεωρητικής θέσης του άξονα εξόδου. Το σφάλμα μετάδοσης είναι η θεμελιώδης πηγή κραδασμών στα ζεύγη ταχυτήτων: καθώς το γρανάζι περιστρέφεται, η μεταβαλλόμενη επαφή με τα δόντια κάνει τον άξονα εξόδου να επιταχύνει και να επιβραδύνει ελαφρά, δημιουργώντας δυνάμεις επιτάχυνσης που διεγείρουν τους κραδασμούς. Το εργοστάσιό μας χρησιμοποιεί μηχανές λείανσης με γρανάζια CNC υψηλής ακρίβειας που μπορούν να επιτύχουν αποκλίσεις προφίλ μικρότερες από 5 μικρόμετρα (μm), κάτι που είναι απαραίτητο για εφαρμογές υψηλής ταχύτητας και χαμηλού θορύβου.

Ένας άλλος κρίσιμος παράγοντας είναι η ακρίβεια του βήματος των δοντιών. Εάν η απόσταση μεταξύ των δοντιών δεν είναι τέλεια ομοιόμορφη, το ζεύγος ταχυτήτων θα βιώσει ένα κυκλικό «τραύλισμα» καθώς περιστρέφεται, δημιουργώντας θόρυβο στη συχνότητα πλέγματος των δοντιών και τις αρμονικές του. Η διαδικασία λείανσης ελέγχεται για να διασφαλιστεί ότι το αθροιστικό σφάλμα βήματος σε μια πλήρη περιστροφή είναι μικρότερο από 10 μm. Ομοίως, η διαρροή της οπής του γραναζιού - η εκκεντρότητα του κέντρου του γραναζιού σε σχέση με τον άξονα περιστροφής του - μπορεί να προκαλέσει μια δόνηση μία φορά ανά περιστροφή που είναι ιδιαίτερα δύσκολο να φιλτραριστεί. Ελέγχουμε τη διαρροή οπών εντός 5 μm για τα γρανάζια μας υψηλής ακρίβειας. Ο παρακάτω πίνακας δείχνει τις τυπικές ανοχές κατασκευής που διατηρούμε για τα προϊόντα Precision Gear, μαζί με τον αντίκτυπο της υπέρβασης αυτών των ανοχών στο θόρυβο και τους κραδασμούς.

Πέρα από αυτές τις γεωμετρικές ανοχές, το φινίρισμα της επιφάνειας των δοντιών του γραναζιού είναι εξίσου σημαντικό. Μια τραχιά επιφάνεια, ακόμη και αν είναι γεωμετρικά ακριβής, θα δημιουργήσει θόρυβο που προκαλείται από τριβή και μικροκοψίματα. Η διαδικασία λείανσης ακολουθείται από ένα βήμα υπερφινιρίσματος, το οποίο μειώνει την τραχύτητα της επιφάνειας κάτω από 0,4 μm Ra. Αυτό όχι μόνο μειώνει τον θόρυβο, αλλά βελτιώνει επίσης την ανθεκτικότητα του γραναζιού μειώνοντας τις συγκεντρώσεις τάσεων στην επιφάνεια. Χρησιμοποιούμε επίσης προηγμένες τεχνικές επιθεώρησης, όπως μηχανές μέτρησης συντεταγμένων (CMM) και αναλυτές εργαλείων, για να επαληθεύσουμε κάθε κρίσιμη διάσταση πριν εγκριθεί ένα εργαλείο για αποστολή. Αυτή η δέσμευση στην ακρίβεια είναι αυτό που κάνει τα προϊόντα μας Precision Gear να ξεχωρίζουν σε απαιτητικές εφαρμογές.

Πώς η επιλογή υλικού και οι επεξεργασίες επιφάνειας ενισχύουν την απόσβεση;

Ενώ η γεωμετρία και η ακρίβεια κατασκευής είναι οι κύριοι καθοριστικοί παράγοντες του θορύβου και των κραδασμών του κιβωτίου ταχυτήτων, οι ιδιότητες του υλικού του ίδιου του γραναζιού παίζουν σημαντικό ρόλο στην απόσβεση των κραδασμών που δημιουργείται. Δεν δημιουργούνται όλοι οι χάλυβες ίσοι όταν πρόκειται για απόσβεση κραδασμών. Η ικανότητα απόσβεσης ενός υλικού είναι η ικανότητά του να απορροφά τη μηχανική ενέργεια και να τη διαχέει ως θερμότητα, αντί να τη μεταδίδει ως δόνηση. Για τα γρανάζια, μια υψηλότερη ικανότητα απόσβεσης μειώνει το εύρος των κραδασμών που μεταδίδονται στο περίβλημα και στη γύρω δομή, με αποτέλεσμα πιο αθόρυβη λειτουργία. Στη Raydafon Technology Group Co., Limited, έχουμε πραγματοποιήσει εκτεταμένη έρευνα σχετικά με τις επιπτώσεις της επιλογής υλικού και της θερμικής επεξεργασίας στην απόδοση θορύβου και κραδασμών των προϊόντων μας Precision Gear.

Ο χυτοσίδηρος, για παράδειγμα, έχει εξαιρετική ικανότητα απόσβεσης λόγω της μικροδομής του γραφίτη, ο οποίος απορροφά τη δονητική ενέργεια. Ωστόσο, ο χυτοσίδηρος έχει χαμηλότερη αντοχή και αντοχή στη φθορά από τον χάλυβα, καθιστώντας τον ακατάλληλο για εφαρμογές υψηλού φορτίου και υψηλής ταχύτητας. Για εφαρμογές Precision Gear, χρησιμοποιούμε συνήθως υψηλής ποιότητας κράμα χάλυβες όπως 8620, 9310 ή 17CrNiMo6. Αυτοί οι χάλυβες είναι ενανθρακωμένοι και σκληρυμένοι για να επιτευχθεί μια σκληρή, ανθεκτική στη φθορά θήκη, διατηρώντας παράλληλα έναν σκληρό, ανθεκτικό στην κρούση πυρήνα. Η σκληρότητα της θήκης είναι συνήθως 58-62 HRC, ενώ η σκληρότητα του πυρήνα είναι 30-40 HRC. Αυτή η δομή διπλής φάσης παρέχει μια καλή ισορροπία αντοχής στη φθορά, αντοχής σε κόπωση και ικανότητας απόσβεσης.

Μια άλλη προσέγγιση για την ενίσχυση της απόσβεσης είναι μέσω της χρήσης επιφανειακών επεξεργασιών. Τα προϊόντα μας Precision Gear συχνά υποβάλλονται σε βολή, μια διαδικασία κατά την οποία μικρά σωματίδια χάλυβα ή κεραμικού εκτοξεύονται στις επιφάνειες των δοντιών του γραναζιού. Το πένινγκ με βολή δημιουργεί ένα ευεργετικό στρώμα υπολειμματικής πίεσης στην επιφάνεια, το οποίο βελτιώνει την αντοχή στην κόπωση και επίσης μειώνει τους κραδασμούς. Οι επιφανειακές τροποποιήσεις που εισάγονται με το shot peening δημιουργούν μια ελαφρά «τραχύτητα» σε μικροσκοπική κλίμακα που μπορεί να λειτουργήσει ως αποσβεστήρας κραδασμών απορροφώντας μέρος της δονητικής ενέργειας. Στις δοκιμές μας, τα γρανάζια με βολή έδειξαν μείωση 5-8% στο πλάτος κραδασμών σε σύγκριση με μη ανοιγόμενα γρανάζια της ίδιας γεωμετρίας και υλικού, ενώ όλα τα άλλα είναι ίσα.

Εκτός από το shot peening, το εργοστάσιό μας προσφέρει επίσης μια σειρά από εξειδικευμένες επιστρώσεις επιφανειών για τα προϊόντα μας Precision Gear. Αυτές οι επικαλύψεις, όπως ο άνθρακας τύπου διαμαντιού (DLC) ή το καρβίδιο του βολφραμίου, μπορούν να μειώσουν την τριβή και τη φθορά, γεγονός που μειώνει τη δημιουργία θορύβου υψηλής συχνότητας. Τα γρανάζια με επίστρωση DLC, ειδικότερα, έχει αποδειχθεί ότι μειώνουν το φάσμα του θορύβου των κραδασμών έως και 3 dB(A) σε εφαρμογές υψηλής ταχύτητας. Ο συνδυασμός βελτιστοποιημένης επιλογής υλικού, θερμικής επεξεργασίας και επιφανειακής επεξεργασίας είναι μια ισχυρή προσέγγιση για τη μείωση του θορύβου και των κραδασμών του γραναζιού που συμπληρώνει τα γεωμετρικά πλεονεκτήματα των ελικοειδών δοντιών. Η ομάδα μηχανικών μας μπορεί να προτείνει τον βέλτιστο συνδυασμό υλικού και επεξεργασίας για τη συγκεκριμένη εφαρμογή σας, με βάση το απαιτούμενο φορτίο, την ταχύτητα και τις περιβαλλοντικές συνθήκες.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Ποια είναι η τυπική μείωση του θορύβου κατά τη μετάβαση από στροφεία σε ελικοειδή γρανάζια ακριβείας;

Απάντηση: Η μείωση του θορύβου εξαρτάται από τις συγκεκριμένες συνθήκες λειτουργίας, αλλά στις εκτεταμένες δοκιμές μας, ένα ελικοειδή γρανάζι ακριβείας συνήθως επιτυγχάνει 8-12 dB(A) μείωση της στάθμης ηχητικής πίεσης σε σύγκριση με ένα ισοδύναμο γρανάζι. Αυτό αντιστοιχεί σε μια αντιληπτή μείωση της έντασης κατά 80-90 τοις εκατό, καθώς το ανθρώπινο αυτί αντιλαμβάνεται μια μείωση κατά 10 dB ως περίπου το ήμισυ της έντασης. Η μείωση είναι πιο έντονη σε υψηλότερες ταχύτητες όπου η διέγερση πρόσκρουσης των οδοντωτών τροχών είναι πιο έντονη.

Ερώτηση 2: Μια μεγαλύτερη γωνία έλικας μειώνει πάντα τον θόρυβο και τους κραδασμούς;

Απάντηση: Όχι απαραίτητα. Ενώ μια μεγαλύτερη γωνία έλικας αυξάνει την αναλογία επικάλυψης και εξομαλύνει την εμπλοκή, δημιουργεί επίσης υψηλότερες αξονικές δυνάμεις ώσης που μπορεί να προκαλέσουν πρόσθετους κραδασμούς και απαιτούν πιο στιβαρά ρουλεμάν. Υπάρχει μια βέλτιστη γωνία έλικας για κάθε εφαρμογή που εξισορροπεί τη μείωση του θορύβου με τη φέρουσα ικανότητα. Η ομάδα μηχανικών μας στη Raydafon Technology Group Co., Limited χρησιμοποιεί προηγμένα εργαλεία προσομοίωσης για να καθορίσει τη βέλτιστη γωνία έλικας για τις συγκεκριμένες συνθήκες λειτουργίας σας. Για τις περισσότερες βιομηχανικές εφαρμογές, μια γωνία έλικας μεταξύ 15° και 25° ​​παρέχει εξαιρετική ισορροπία ομαλής λειτουργίας και διαχειρίσιμα φορτία ώσης.

Ερώτηση 3: Πώς επηρεάζει η τροποποίηση του προφίλ του δοντιού του γραναζιού τον θόρυβο ενός ελικοειδούς γραναζιού ακριβείας;

Απάντηση: Η τροποποίηση του προφίλ των δοντιών, όπως το ανάγλυφο άκρου και η στέψη μολύβδου, εφαρμόζεται συχνά σε ελικοειδή γρανάζια για να αντισταθμιστεί η ελαστική παραμόρφωση των δοντιών υπό φορτίο. Αυτό αποτρέπει την επαφή των άκρων και διασφαλίζει ότι το φορτίο κατανέμεται ομοιόμορφα στην επιφάνεια του δοντιού, γεγονός που μειώνει τη διέγερση των κραδασμών υψηλής συχνότητας. Το εργοστάσιό μας χρησιμοποιεί εξειδικευμένο λογισμικό τροποποίησης προφίλ για να σχεδιάσει τις βέλτιστες τροποποιήσεις δοντιών για κάθε εφαρμογή Precision Gear. Ακόμη και μια μικρή τροποποίηση 5-10 μικρομέτρων μπορεί να έχει αξιοσημείωτο αντίκτυπο στη μείωση του θορύβου του κιβωτίου ταχυτήτων και στην παράταση της διάρκειας ζωής της κόπωσης.

Ερώτηση 4: Ποια είναι η διαφορά μεταξύ του θορύβου του κιβωτίου ταχυτήτων και της δόνησης του κιβωτίου ταχυτήτων και γιατί συνδέονται;

Απάντηση: Η δόνηση του γραναζιού είναι η μηχανική ταλάντωση του γραναζιού και της δομής στήριξης του, ενώ ο θόρυβος του γραναζιού είναι ο ηχητικός ήχος που παράγεται από τη μετάδοση αυτών των κραδασμών μέσω του αέρα. Αυτά τα δύο συνδέονται άμεσα: όλος ο θόρυβος του κιβωτίου ταχυτήτων προκαλείται από κραδασμούς. Η δόνηση προέρχεται από το πλέγμα του γραναζιού λόγω σφάλματος μετάδοσης, κρούσης ή τριβής και στη συνέχεια μεταδίδεται μέσω των αξόνων και των ρουλεμάν του γραναζιού στο περίβλημα, το οποίο εκπέμπει ήχο. Για να μειώσουμε τον θόρυβο του γραναζιού, πρέπει πρώτα να μειώσουμε τους κραδασμούς του γραναζιού βελτιώνοντας την ομαλότητα του πλέγματος.

Ερώτηση 5: Μπορούν τα ελικοειδή γρανάζια ακριβείας να χρησιμοποιηθούν σε εφαρμογές υψηλής ροπής και χαμηλής ταχύτητας ή είναι κατάλληλα μόνο για χρήση υψηλής ταχύτητας;

Απάντηση: Τα ελικοειδή γρανάζια ακριβείας είναι εξίσου κατάλληλα για εφαρμογές υψηλής ροπής και χαμηλής ταχύτητας, όπως ανυψωτικά γερανού και μεταφορείς. Σε αυτές τις εφαρμογές, η μείωση του θορύβου και των κραδασμών βελτιώνει την άνεση του χειριστή και μειώνει τον κίνδυνο δομικής βλάβης. Ωστόσο, οι αξονικές δυνάμεις ώθησης εξακολουθούν να υπάρχουν και πρέπει να αντιμετωπίζονται με κατάλληλα ρουλεμάν. Το εργοστάσιό μας κατασκευάζει προϊόντα Precision Gear για ένα ευρύ φάσμα συνδυασμών ροπής και ταχύτητας και μπορούμε να προτείνουμε τη βέλτιστη γωνία και γεωμετρία έλικας για τη συγκεκριμένη εφαρμογή σας, είτε υψηλής ταχύτητας είτε υψηλής ροπής ή και τα δύο.

Σύναψη

Η μείωση του θορύβου και των κραδασμών σε ελικοειδή γρανάζια ακριβείας είναι το αποτέλεσμα μιας προσεκτικά συντονισμένης αλληλεπίδρασης γεωμετρίας, ακρίβειας κατασκευής και επιστήμης υλικών. Η προοδευτική εμπλοκή των ελικοειδών δοντιών εξαλείφει την κρουστική σφυρηλάτηση των οδοντωτών τροχών. ο υψηλός λόγος επικάλυψης εξομαλύνει τη μετάδοση της ροπής και μειώνει τις διακυμάνσεις της ακαμψίας του πλέγματος. οι απαιτητικές κατασκευαστικές ανοχές ελαχιστοποιούν το σφάλμα μετάδοσης. και οι επεξεργασίες υλικού και επιφανειών μειώνουν τους υπολειπόμενους κραδασμούς. Στην Raydafon Technology Group Co., Limited, το εργοστάσιό μας έχει κατακτήσει αυτή την αλληλεπίδραση με εμπειρία δεκαετιών, παράγοντας προϊόντα Precision Gear που προσφέρουν εξαιρετική απαλότητα και ησυχία στις πιο απαιτητικές εφαρμογές.

Εάν επιδιώκετε να μειώσετε το θόρυβο και τους κραδασμούς στα συστήματα που λειτουργούν με γρανάζια, σας προσκαλούμε να συνεργαστείτε με την ομάδα μηχανικών μας. Προσφέρουμε μια ολοκληρωμένη σειρά ελικοειδών γραναζιών ακριβείας, προσαρμοσμένα στις συγκεκριμένες λειτουργικές σας απαιτήσεις. Το εργοστάσιό μας είναι εξοπλισμένο με την πιο πρόσφατη τεχνολογία λείανσης και επιθεώρησης εργαλείων και οι μηχανικοί μας έχουν την τεχνογνωσία να προτείνουν τον βέλτιστο συνδυασμό σχεδίασης, υλικού και επεξεργασίας για την εφαρμογή σας.Επικοινωνήστε σήμερα με την Raydafon Technology Group Co., Limitedγια να συζητήσουμε τις απαιτήσεις σας στο Precision Gear και να ανακαλύψουμε πώς μπορούμε να σας βοηθήσουμε να επιτύχετε πιο αθόρυβη, ομαλή και πιο αξιόπιστη μετάδοση ισχύος.
