Γιατί χρησιμοποιούνται τα γρανάζια σκουληκιών ακριβείας για εφαρμογές υψηλής μείωσης;

Μέσα στο συμπαγές περίβλημα ενός βιομηχανικού ρομποτικού βραχίονα, ένας σερβοκινητήρας περιστρέφεται με 6.000 στροφές ανά λεπτό. Ωστόσο, ο άξονας εξόδου κινείται με αργή, σκόπιμη ακρίβεια, ασκώντας ροπή εκατοντάδων Nm για να τοποθετήσει ένα βαρύ ωφέλιμο φορτίο. Το συστατικό που καθιστά δυνατή αυτή τη δραματική μεταμόρφωση είναι αΕργαλείο ακριβείας: το ατέρμονα γρανάζι. Μπείτε μέσα σε οποιαδήποτε μονάδα παραγωγής και θα βρείτε ατέρμονα γρανάζια σε λειτουργία σε μεταφορείς, ανελκυστήρες, εργαλειομηχανές και εξοπλισμό συσκευασίας. Είναι οι αφανείς ήρωες της μηχανικής μετάδοσης ισχύος, που μετατρέπουν την είσοδο υψηλής ταχύτητας και χαμηλής ροπής σε έξοδο χαμηλής ταχύτητας και υψηλής ροπής με μια απλότητα που δεν μπορούν να ταιριάξουν άλλοι τύποι ταχυτήτων. Αλλά γιατί τα worm gear είναι η προεπιλεγμένη επιλογή για εφαρμογές υψηλής μείωσης; Η απάντηση βρίσκεται σε έναν μοναδικό συνδυασμό γεωμετρίας, επιστήμης υλικών και φυσικής που άλλα συστήματα Precision Gear απλά δεν μπορούν να αντιγράψουν.

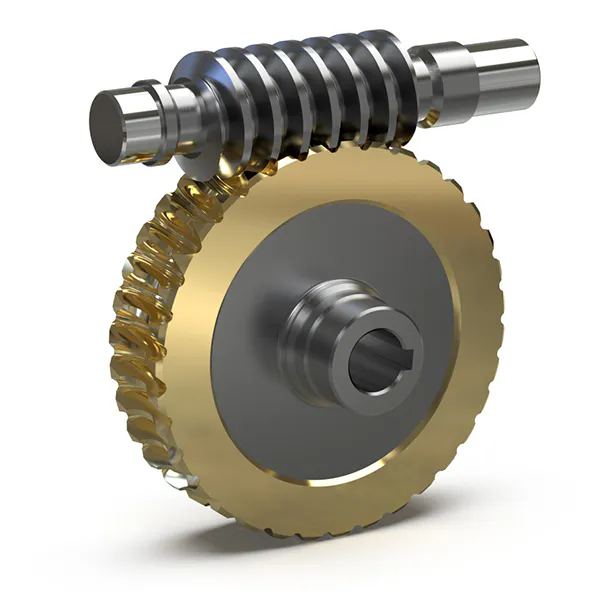

Ένα ζεύγος ατέρμονων γραναζιών αποτελείται από έναν κοχλιωτό σκουλήκι (το κινητήριο στοιχείο) και έναν οδοντωτό τροχό (το κινούμενο στοιχείο). Αυτή η διαμόρφωση προσφέρει μια κομψή λύση σε ένα θεμελιώδες πρόβλημα μηχανικής: πώς να επιτύχετε μεγάλες μειώσεις ταχύτητας σε ένα μόνο στάδιο. Ένα σκουλήκι μονής εκκίνησης με τροχό 60 δοντιών προσφέρει αναλογία μείωσης 60:1 σε μια συμπαγή συσκευασία. Η επίτευξη της ίδιας μείωσης με τα γρανάζια θα απαιτούσε μια διάταξη πολλαπλών σταδίων, αυξάνοντας την πολυπλοκότητα, το κόστος και τον χώρο. Πέρα από τη δυνατότητα μείωσης, τα ατέρμονα γρανάζια προσφέρουν δύο πρόσθετα πλεονεκτήματα που είναι κρίσιμα σε πολλές εφαρμογές: παρέχουν ομαλή, αθόρυβη λειτουργία και μπορούν να σχεδιαστούν έτσι ώστε να κλειδώνουν αυτόματα, αποτρέποντας την αντίστροφη κίνηση όταν αφαιρείται η τροφοδοσία. Αυτό το άρθρο διερευνά τα τεχνικά θεμέλια της κυριαρχίας του ατέρμονα γραναζιού σε εφαρμογές υψηλής μείωσης, από τις γεωμετρικές αρχές του έως τις επιλογές υλικών που καθορίζουν την απόδοσή του.

Πίνακας περιεχομένων

• 1. Τι κάνει τη γεωμετρία ενός σκουληκιού ιδανικό για υψηλή μείωση;
• 2. Πώς επηρεάζει η ολισθαίνουσα δράση των Worm Gears την αποτελεσματικότητα και τη φθορά;
• 3. Γιατί είναι κρίσιμη η δυνατότητα αυτοκλειδώματος σε εφαρμογές υψηλής μείωσης;
• 4. Ποιες τεχνικές προδιαγραφές ορίζουν έναν υψηλής ποιότητας σκουλήκι ακριβείας;
• 5. Συμπέρασμα
• 6. Συχνές Ερωτήσεις (FAQ)

1. Τι κάνει τη γεωμετρία ενός σκουληκιού ιδανικό για υψηλή μείωση;

Για να κατανοήσουμε γιατί τα ατέρμονα γρανάζια υπερέχουν σε εφαρμογές υψηλής μείωσης, πρέπει πρώτα να κατανοήσουμε τη γεωμετρία τους. Φανταστείτε ένα τυπικό μπουλόνι. Καθώς το περιστρέφετε, προχωρά γραμμικά κατά μήκος του κοχλιοτομημένου άξονα του. Τώρα φανταστείτε να τυλίξετε αυτό το μπουλόνι σε έναν κύκλο, έτσι ώστε τα νήματα του να γίνουν μια συνεχής έλικα. Αυτό είναι ένα σκουλήκι. Ο τροχός που δένει μαζί του είναι ένα γρανάζι με ειδικά κομμένα δόντια που ταιριάζουν με το προφίλ του νήματος του σκουληκιού. Όταν το σκουλήκι περιστρέφεται, τα νήματα του εμπλέκονται με τα δόντια του τροχού, αναγκάζοντας τον τροχό να περιστραφεί. Αυτή είναι η θεμελιώδης αρχή της λειτουργίας του ατέρμονα γραναζιού.

Το κλειδί για την υψηλή μείωση βρίσκεται στη σχέση μεταξύ της περιστροφής του σκουληκιού και της περιστροφής του τροχού. Για ένα σκουλήκι μονής εκκίνησης - ένα σκουλήκι με ένα μόνο συνεχές νήμα - κάθε πλήρης περιστροφή του σκουληκιού προωθεί ακριβώς ένα νήμα. Αυτό το νήμα πιέζει ένα δόντι στον τροχό, με αποτέλεσμα ο τροχός να κινείται κατά ένα δόντι. Εάν ο τροχός έχει 60 δόντια, τότε το σκουλήκι πρέπει να περιστραφεί 60 φορές για να ολοκληρώσει μια πλήρη περιστροφή του τροχού. Η αναλογία μείωσης είναι απλώς ο αριθμός των δοντιών στον τροχό. Αυτή είναι μια μείωση 60:1 που επιτυγχάνεται σε ένα ζεύγος ταχυτήτων. Αντίθετα, η επίτευξη μείωσης 60:1 με γρανάζια κουνιστή θα απαιτούσε τουλάχιστον τρία στάδια, το καθένα με τους δικούς του άξονες, έδρανα και περίβλημα, αυξάνοντας σημαντικά την πολυπλοκότητα και το κόστος της μετάδοσης.

Η γεωμετρία γίνεται ακόμη πιο ισχυρή όταν εξετάζουμε σκουλήκια πολλαπλής εκκίνησης. Ένα σκουλήκι δύο εκκινήσεων έχει δύο νήματα, προχωρώντας δύο δόντια ανά περιστροφή, με αποτέλεσμα μια αναλογία μείωσης των δοντιών των τροχών διαιρούμενη με δύο. Ένα σκουλήκι τριών εκκινήσεων διαιρεί την αναλογία με το τρία. Αυτή η ευελιξία επιτρέπει στους σχεδιαστές να εξισορροπούν την αναλογία μείωσης έναντι της απόδοσης. Οι υψηλότεροι λόγοι μείωσης σημαίνουν γενικά χαμηλότερη απόδοση, καθώς απαιτείται περισσότερη ολίσθηση. Τα σκουλήκια πολλαπλής εκκίνησης προσφέρουν υψηλότερη απόδοση αλλά χαμηλότερους λόγους μείωσης. Αυτή η απλή γεωμετρική σχέση - η αναλογία ισούται με τον αριθμό των δοντιών διαιρεμένη με τις εκκινήσεις - είναι που κάνει τα ατέρμονα γρανάζια μια τόσο κομψή λύση για εφαρμογές υψηλής μείωσης. Με ένα μόνο στάδιο, μπορείτε να επιτύχετε αναλογίες από 5:1 έως πάνω από 100:1, ένα εύρος που είναι δύσκολο να συνδυαστεί με άλλους τύπους εργαλείων ακριβείας.

Πέρα από τον υπολογισμό της αναλογίας, η γεωμετρία του ατέρμονα γραναζιού επηρεάζει επίσης την ικανότητα μεταφοράς φορτίου του. Το νήμα του σκουληκιού είναι μια συνεχής έλικα, που σημαίνει ότι πολλά δόντια βρίσκονται σε επαφή ανά πάσα στιγμή. Αυτό κατανέμει το φορτίο σε μεγαλύτερη περιοχή, μειώνοντας την πίεση επαφής και επιτρέποντας στο γρανάζι να χειρίζεται υψηλότερες ροπές από ένα συγκρίσιμο γρανάζι. Στο εργοστάσιό μας, κατασκευάζουμε ατέρμονα γρανάζια με προφίλ σπειρώματος ακριβείας για να εξασφαλίσουμε μέγιστη επαφή και ελάχιστη συγκέντρωση καταπόνησης. Αυτό το γεωμετρικό πλεονέκτημα είναι γιατί τα γρανάζια ατέρμονα είναι τα προτιμώμενα εργαλεία ακριβείας για εφαρμογές που απαιτούν υψηλή ροπή σε συμπαγή μορφή.

2. Πώς επηρεάζει η ολισθαίνουσα δράση των Worm Gears την αποτελεσματικότητα και τη φθορά;

Σε αντίθεση με τα σπιρούνια ή τα ελικοειδή γρανάζια, όπου τα δόντια κυλίονται μεταξύ τους με ελάχιστη ολίσθηση, η επαφή μεταξύ ενός σκουληκιού και του τροχού του ολισθαίνει κυρίως. Φανταστείτε ένα κομμάτι κιμωλίας να σέρνεται πάνω από έναν πίνακα. Το νήμα του σκουληκιού γλιστράει στην επιφάνεια κάθε δοντιού καθώς περιστρέφεται, δημιουργώντας τριβή που παράγει θερμότητα και καταναλώνει ενέργεια. Αυτή η κίνηση ολίσθησης είναι ο κύριος λόγος για τον οποίο τα ατέρμονα γρανάζια είναι λιγότερο αποδοτικά από άλλους τύπους γραναζιών. Ανάλογα με την αναλογία μείωσης και τις παραμέτρους σχεδίασης, η απόδοση μπορεί να κυμαίνεται από 50% (για σχέδια υψηλής αναλογίας, αυτοασφαλιζόμενα) έως πάνω από 90% (για σχέδια χαμηλής αναλογίας, πολλαπλών εκκινήσεων).

Αυτό δεν είναι σχεδιαστικό ελάττωμα. είναι φυσική συνέπεια της γεωμετρίας. Το νήμα του σκουληκιού είναι ουσιαστικά μια βίδα και τα δόντια του τροχού είναι το «παξιμάδι». Σε οποιοδήποτε ζεύγος βίδας-παξιμάδι, η ολίσθηση είναι η βασική κίνηση. Το πλεονέκτημα είναι ότι αυτή η ολίσθηση επιτρέπει τη συνεχή, ομαλή εμπλοκή, εξαλείφοντας την κρούση και τον θόρυβο που μπορεί να προκύψουν με τα γρανάζια επαφής κύλισης. Σε εφαρμογές όπου ο χαμηλός θόρυβος και οι κραδασμοί είναι απαραίτητες, όπως σε εξοπλισμό κατασκευής ακριβείας ή ιατρικές συσκευές, αυτή η αντιστάθμιση αξίζει πολύ την απώλεια απόδοσης.

Για τη διαχείριση της τριβής και της φθοράς που προκαλείται από την ολίσθηση, τα ατέρμονα γρανάζια βασίζονται σε έναν προσεκτικά σχεδιασμένο συνδυασμό υλικών και λίπανσης. Το σκουλήκι είναι συνήθως κατασκευασμένο από σκληρυμένο χάλυβα, όπως 42CrMo4 ή 20MnCr5, που παρέχει μια σκληρή, ανθεκτική στη φθορά επιφάνεια. Ο τροχός είναι κατασκευασμένος από πιο μαλακό υλικό, συνήθως από φωσφορομπρούτζο (CuSn12 ή παρόμοιο). Ο μπρούτζος δρα ως «θυσιαστικό» υλικό, συμμορφώνεται με το νήμα του σκουληκιού και μειώνει τη φθορά στο πιο ακριβό εξάρτημα σκουληκιού. Ο μπρούτζος έχει επίσης εξαιρετικές φέρουσες ιδιότητες, μειώνοντας τον συντελεστή τριβής. Η διαφορά στη σκληρότητα - ο σκουλήκι είναι συνήθως 58-62 HRC, ενώ ο χάλκινος τροχός είναι 80-100 HB - είναι μια σκόπιμη σχεδιαστική επιλογή. Το μαλακότερο μπρονζέ φοράει κατά προτίμηση, προστατεύοντας το σκουλήκι και επιτρέποντας μεγάλη διάρκεια ζωής.

Η λίπανση είναι εξίσου κρίσιμη. Τα ατέρμονα γρανάζια απαιτούν λάδι υψηλού ιξώδους με πρόσθετα ακραίας πίεσης (EP) για τη διατήρηση επαρκούς λιπαντικού φιλμ κάτω από τις υψηλές πιέσεις και ταχύτητες ολίσθησης. Χωρίς επαρκή λίπανση, η ολισθαίνουσα επαφή θα οδηγήσει γρήγορα σε φθορά της κόλλας, γδαρσίματα και πρόωρη αστοχία. Το εργοστάσιό μας συνιστά συγκεκριμένα λιπαντικά για κάθε προϊόν Precision Gear, με βάση το φορτίο, την ταχύτητα και τις συνθήκες λειτουργίας. Σχεδιάζουμε επίσης τα περιβλήματα του γραναζιού μας με επαρκή χωρητικότητα λαδιού και πτερύγια ψύξης για να διαχέεται η θερμότητα που παράγεται από την τριβή.

Ο παρακάτω πίνακας συνοψίζει τις βασικές ιδιότητες υλικού και λίπανσης για ένα τυπικό υψηλής ποιότητας Precision Worm Gear.

Η κατανόηση αυτής της κίνησης ολίσθησης είναι απαραίτητη για οποιονδήποτε επιλέγει ένα εργαλείο ακριβείας για εφαρμογές υψηλής μείωσης. Η αντιστάθμιση μεταξύ αποτελεσματικότητας και ομαλής λειτουργίας, σε συνδυασμό με την κατάλληλη επιλογή υλικού και λίπανσης, είναι αυτό που κάνει έναν επιτυχημένο σχεδιασμό ατέρμονα γραναζιών. Το εργοστάσιό μας έχει βελτιώσει αυτές τις ανταλλαγές με εμπειρία δεκαετιών, βελτιστοποιώντας τα προϊόντα Precision Gear για να προσφέρουν αξιόπιστη, μακροχρόνια απόδοση στις πιο απαιτητικές εφαρμογές.

3. Γιατί είναι κρίσιμη η δυνατότητα αυτοκλειδώματος σε εφαρμογές υψηλής μείωσης;

Φανταστείτε έναν ανελκυστήρα φορτίου που μεταφέρει ένα βαρύ φορτίο. Ξαφνικά, το ρεύμα πέφτει. Ο κινητήρας σταματά και το φορτίο αρχίζει να κατεβαίνει υπό τη βαρύτητα, επιταχύνοντας σε επικίνδυνη ταχύτητα. Σε ένα τυπικό κιβώτιο ταχυτήτων, αυτό θα συνέβαινε. Σε ένα σωστά σχεδιασμένο σύστημα ατέρμονων γραναζιών, δεν το κάνει. Το φορτίο σταματά και παραμένει αιωρούμενο, συγκρατείται στη θέση του από την τριβή μεταξύ του σκουληκιού και του τροχού. Αυτή είναι η δυνατότητα αυτόματου κλειδώματος, μια ιδιότητα μοναδική στα ατέρμονα γρανάζια που είναι κρίσιμης σημασίας σε πολλές εφαρμογές υψηλής μείωσης.

Η κατάσταση αυτοασφάλισης προκύπτει από την ίδια γεωμετρία που δίνει στα ατέρμονα γρανάζια την υψηλή ικανότητα μείωσης. Το σκουλήκι είναι μια βίδα και ο τροχός είναι ένα παξιμάδι. Όταν σταματήσετε να περιστρέφετε τη βίδα, το παξιμάδι δεν ωθεί τη βίδα προς τα πίσω εκτός εάν ξεπεραστεί η τριβή. Σε ένα ατέρμονα γρανάζι, το αυτοκλείδωμα συμβαίνει όταν η γωνία τριβής (που καθορίζεται από τον συντελεστή τριβής και τη γωνία πίεσης) υπερβαίνει τη γωνία αιχμής του νήματος του ατέρμονα. Όταν πληρούται αυτή η προϋπόθεση, το φορτίο στον τροχό δεν μπορεί να ξεπεράσει την τριβή για να γυρίσει το σκουλήκι. Το σύστημα κλειδώνει, κρατώντας το φορτίο στη θέση του.

Η λειτουργία αυτόματου κλειδώματος δεν είναι αυτόματη. Εξαρτάται από τον λόγο μείωσης και τον συντελεστή τριβής. Σε γενικές γραμμές, ένα σκουλήκι μονής εκκίνησης με αναλογία μείωσης 30:1 ή υψηλότερο θα αυτοκλειδώνεται υπό τυπικές συνθήκες λειτουργίας. Η υψηλότερη τριβή (από αυξημένο φορτίο ή φτωχότερη λίπανση) κάνει το αυτοκλείδωμα πιο αποτελεσματικό. Αντίθετα, η χαμηλότερη τριβή μπορεί να μειώσει ή να εξαλείψει το αυτοκλείδωμα. Αυτός είναι ο λόγος για τον οποίο η επιλογή λιπαντικού είναι κρίσιμης σημασίας: ένα λιπαντικό που είναι πολύ αποτελεσματικό στη μείωση της τριβής μπορεί κατά λάθος να καταργήσει την ικανότητα αυτοασφάλισης του γραναζιού.

Το αυτοκλείδωμα είναι ένα κρίσιμο χαρακτηριστικό ασφάλειας σε πολλές εφαρμογές. Εξαλείφει την ανάγκη για φρένα ή άλλες συσκευές συγκράτησης, απλοποιώντας το σχεδιασμό και μειώνοντας το κόστος. Βελτιώνει επίσης την ασφάλεια αποτρέποντας την ακούσια κίνηση κατά την απώλεια ισχύος. Για παράδειγμα, σε ένα σύστημα μεταφοράς, το αυτοκλείδωμα εμποδίζει τον ιμάντα να αντιστραφεί όταν ο κινητήρας είναι απενεργοποιημένος. Σε μια εργαλειομηχανή, κρατά το εργαλείο στη θέση του κατά τη διάρκεια διακοπής ρεύματος. Αυτό το χαρακτηριστικό είναι ο λόγος που τα ατέρμονα γρανάζια χρησιμοποιούνται ευρέως σε ανυψωτικά, ανυψωτικά και σε οποιαδήποτε εφαρμογή όπου απαιτείται συγκράτηση φορτίου.

Η αντιστάθμιση είναι η αποτελεσματικότητα. Τα αυτοασφαλιζόμενα ατέρμονα γρανάζια είναι εγγενώς λιγότερο αποδοτικά από τα σχέδια που δεν κλειδώνουν, επειδή απαιτείται τριβή για να επιτευχθεί το αποτέλεσμα ασφάλισης. Η ίδια τριβή που συγκρατεί το φορτίο επίσης κλέβει την ισχύ του συστήματος κατά την κανονική λειτουργία. Σε εφαρμογές όπου δεν απαιτείται συγκράτηση φορτίου, μπορεί να χρησιμοποιηθεί ένα σκουλήκι πολλαπλών εκκινήσεων με χαμηλότερο συντελεστή τριβής για τη βελτίωση της απόδοσης.

Οι μηχανικοί του εργοστασίου μας μπορούν να υπολογίσουν την κατάσταση αυτοασφάλισης για οποιοδήποτε συγκεκριμένο σχέδιο, λαμβάνοντας υπόψη τον λόγο μείωσης, τη γωνία πίεσης και τον αναμενόμενο συντελεστή τριβής. Αυτή η ανάλυση διασφαλίζει ότι τα προϊόντα Precision Gear πληρούν τις ειδικές απαιτήσεις κάθε εφαρμογής, εξισορροπώντας την ανάγκη για συγκράτηση του φορτίου με την ανάγκη για αποτελεσματικότητα.

4. Ποιες τεχνικές προδιαγραφές ορίζουν έναν υψηλής ποιότητας σκουλήκι ακριβείας;

Η επιλογή ενός γραναζιού ακριβείας για εφαρμογή υψηλής μείωσης απαιτεί ενδελεχή αξιολόγηση των τεχνικών προδιαγραφών. Αυτές οι παράμετροι καθορίζουν την απόδοση, τη μακροζωία και την καταλληλότητα του εργαλείου για μια δεδομένη εφαρμογή. Ο παρακάτω πίνακας παρέχει μια επισκόπηση των βασικών προδιαγραφών για τα προϊόντα Precision Worm Gear. Κάθε παράμετρος ελέγχεται προσεκτικά κατά τη διαδικασία κατασκευής μας για να εξασφαλίσουμε συνεπή, αξιόπιστη απόδοση.

Κάθε προδιαγραφή σε αυτόν τον πίνακα λέει μια ιστορία για την απόδοση του εργαλείου. Η κεντρική απόσταση καθορίζει το μέγεθος και την ικανότητα ροπής της ταχύτητας. Μια μεγαλύτερη απόσταση στο κέντρο επιτρέπει μεγαλύτερες ταχύτητες, οι οποίες μπορούν να χειριστούν μεγαλύτερα φορτία. Ο λόγος μείωσης είναι η κύρια παράμετρος που καθορίζει τη λειτουργία της ταχύτητας. Η μονάδα και το προφίλ των δοντιών καθορίζουν τη δύναμη και την ομαλότητα της λειτουργίας του γραναζιού. Ο βαθμός ακριβείας του κιβωτίου ταχυτήτων, συνήθως DIN 4 έως 6 για υψηλής ποιότητας ατέρμονα γρανάζια, επηρεάζει άμεσα τον θόρυβο, τους κραδασμούς και την ομαλότητα του κιβωτίου ταχυτήτων. Τα προϊόντα Precision Gear του εργοστασίου μας κατασκευάζονται με DIN 5 ή υψηλότερο, εξασφαλίζοντας εξαιρετική απόδοση σε απαιτητικές εφαρμογές.

Το εργοστάσιό μας χρησιμοποιεί προηγμένο εξοπλισμό λείανσης και μέτρησης CNC για την επίτευξη και την επαλήθευση αυτών των προδιαγραφών. Οι μηχανές μας λείανσης μπορούν να παράγουν προφίλ δοντιών με ακρίβεια σε επίπεδο μικρομέτρων, διασφαλίζοντας το σωστό σχέδιο πλέγματος και κατανομή φορτίου. Ο εξοπλισμός μέτρησής μας, συμπεριλαμβανομένων των ελεγκτών ταχυτήτων και των μηχανών μέτρησης συντεταγμένων, επαληθεύει ότι κάθε εργαλείο πληροί τις καθορισμένες ανοχές. Αυτή η προσοχή στη λεπτομέρεια είναι που διακρίνει ένα υψηλής ποιότητας γρανάζια ακριβείας από ένα τυπικό, και γι' αυτό τα προϊόντα μας είναι αξιόπιστα σε βιομηχανίες όπου η αξιοπιστία και η ακρίβεια είναι πρωταρχικής σημασίας.

5. Συμπέρασμα

Το Precision Worm Gear είναι ένα masterclass στους μηχανικούς συμβιβασμούς. Η γεωμετρία του παρέχει φυσικές αναλογίες μείωσης υψηλής ταχύτητας που είναι δύσκολο να επιτευχθούν με άλλους τύπους ταχυτήτων. Η ολισθαίνουσα δράση του, ενώ μειώνει την απόδοση, επιτρέπει την ομαλή, αθόρυβη λειτουργία και επιτρέπει την ικανότητα αυτόματου κλειδώματος που είναι κρίσιμη για την ασφάλεια σε πολλές εφαρμογές. Ο συνδυασμός σκουληκιών από σκληρυμένο χάλυβα και χάλκινων τροχών, που υποστηρίζονται από σωστή λίπανση, αποδίδει ένα ανθεκτικό σύστημα μετάδοσης που προσφέρει χρόνια αξιόπιστης υπηρεσίας. Είτε σχεδιάζετε ένα μεταφορικό σύστημα, μια εργαλειομηχανή ή ένα γεωργικό εργαλείο, ο ατέρμονας εξοπλισμός προσφέρει μια λύση που είναι απλή, αποτελεσματική και αποδεδειγμένη.

ΣτοRaydafon, το εργοστάσιό μας κατασκευάζει υψηλής ποιότητας προϊόντα Precision Gear για πάνω από 20 χρόνια. Τα ατέρμονα γρανάζια μας είναι κατασκευασμένα για να πληρούν τις πιο απαιτητικές προδιαγραφές, με βαθμούς ακριβείας έως και DIN 5. Προσφέρουμε μια πλήρη σειρά μεγεθών και αναλογιών, που υποστηρίζονται από ολοκληρωμένη τεχνική υποστήριξη και αυστηρό έλεγχο ποιότητας. Εάν αναζητάτε έναν αξιόπιστο συνεργάτη για τις ανάγκες σας στο Precision Gear, σας προσκαλούμε να επικοινωνήσετε μαζί μας για να συζητήσουμε την αίτησή σας. Επικοινωνήστε σήμερα με την Raydafon Technology Group Co.,Limitedγια να ανακαλύψετε πώς οι λύσεις Precision Worm Gear μπορούν να τροφοδοτήσουν το επόμενο έργο σας.

6. Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Ποια είναι η διαφορά μεταξύ ενός τύπου worm με μία εκκίνηση και ενός τύπου worm πολλαπλής εκκίνησης και πώς μπορώ να επιλέξω μεταξύ τους;

Απάντηση: Ένα σκουλήκι μονής εκκίνησης έχει ένα συνεχές νήμα, με αποτέλεσμα την υψηλότερη αναλογία μείωσης για ένα δεδομένο αριθμό δοντιών τροχού. Η αναλογία μείωσης ισούται με τον αριθμό των δοντιών στον τροχό. Ένα σκουλήκι πολλαπλών εκκινήσεων έχει δύο ή περισσότερα νήματα, μειώνοντας την αναλογία μείωσης αλλά αυξάνοντας την απόδοση. Για παράδειγμα, ένας τροχός 60 δοντιών με σκουλήκι μονής εκκίνησης δίνει αναλογία 60:1. με ένα σκουλήκι δύο εκκινήσεων, η αναλογία είναι 30:1. Επιλέξτε ένα σκουλήκι απλής εκκίνησης όταν απαιτείται μέγιστη μείωση και η απόδοση είναι λιγότερο κρίσιμη. Επιλέξτε ένα σκουλήκι πολλαπλών εκκινήσεων όταν χρειάζεστε μέτρια μείωση με υψηλότερη απόδοση ή όταν δεν απαιτείται αυτοκλείδωμα.

Ερώτηση 2: Γιατί τα ατέρμονα γρανάζια παράγουν τόση θερμότητα και πώς μπορεί να το διαχειριστεί αυτό;

Απάντηση: Η θερμότητα σε ένα ατέρμονα γρανάζι παράγεται από την τριβή ολίσθησης μεταξύ του ατέρμονα και των δοντιών του τροχού. Αυτό είναι ένα εγγενές χαρακτηριστικό της γεωμετρίας του ατέρμονα γραναζιού. Για τη διαχείριση της θερμότητας, τα συστήματα ατέρμονων γραναζιών απαιτούν επαρκή λίπανση για τη μείωση της τριβής και τη μεταφορά θερμότητας. Το περίβλημα πρέπει να είναι σχεδιασμένο με επαρκή επιφάνεια ώστε να διαχέει τη θερμότητα μέσω της μεταφοράς. Σε εφαρμογές υψηλής ισχύος, μπορεί να απαιτείται εξαναγκασμένη ψύξη (ψύξη με ανεμιστήρα ή υγρή ψύξη). Το εργοστάσιό μας μπορεί να προτείνει την κατάλληλη μέθοδο ψύξης για τη συγκεκριμένη εφαρμογή σας.

Ερώτηση 3: Πώς μπορώ να προσδιορίσω εάν ο ατέρμονας εξοπλισμός μου παρουσιάζει υπερβολική φθορά;

Απάντηση: Τα πιο κοινά σημάδια υπερβολικής φθοράς ενός ατέρμονα γραναζιού είναι η αυξημένη αντίδραση, ο αυξημένος θόρυβος και οι υψηλότερες θερμοκρασίες λειτουργίας. Η οπτική επιθεώρηση των δοντιών του γραναζιού μπορεί να αποκαλύψει σημάδια φθοράς, όπως γυαλισμένη ή φθαρμένη εμφάνιση, σκασίματα ή γρατσουνιές. Η τακτική ανάλυση λαδιού μπορεί να ανιχνεύσει την παρουσία σωματιδίων φθοράς, παρέχοντας μια πρώιμη ένδειξη φθοράς. Η πιο αξιόπιστη μέθοδος είναι η παρακολούθηση της απόδοσης του εργαλείου με την πάροδο του χρόνου και η διενέργεια περιοδικών επιθεωρήσεων. Το εργοστάσιό μας συνιστά ένα πρόγραμμα τακτικών επιθεωρήσεων βάσει των συνθηκών λειτουργίας του εργαλείου.

Ερώτηση 4: Μπορεί ένα ατέρμονα γρανάζι να κινηθεί με την όπισθεν από το φορτίο;

Απάντηση: Αυτό εξαρτάται από τη σχεδίαση του εργαλείου. Εάν το γρανάζι είναι αυτοασφαλιζόμενο, το φορτίο δεν μπορεί να οδηγήσει το σκουλήκι με την όπισθεν. Ωστόσο, εάν η τριβή είναι ανεπαρκής (λόγω χαμηλού φορτίου, υψηλής λίπανσης ή σχεδίασης πολλαπλών εκκινήσεων με μικρή αναλογία μείωσης), το φορτίο μπορεί να επαναφέρει το σκουλήκι. Σε πολλές εφαρμογές, αυτό είναι ανεπιθύμητο και η δυνατότητα αυτόματου κλειδώματος ενσωματώνεται σκόπιμα. Σε άλλες εφαρμογές, η οπίσθια οδήγηση μπορεί να απαιτείται για λόγους ασφαλείας ή λειτουργίας. Το εργοστάσιό μας μπορεί να σχεδιάσει ένα Gear ακριβείας με τα κατάλληλα χαρακτηριστικά αυτοασφάλισης για τη συγκεκριμένη εφαρμογή σας.

Ερώτηση 5: Ποιος είναι ο τυπικός βαθμός ακριβείας για έναν υψηλής ποιότητας ατέρμονα εξοπλισμό;

Απάντηση: Ένα υψηλής ποιότητας εργαλείο ακριβείας κατασκευάζεται συνήθως σύμφωνα με τα πρότυπα ποιότητας DIN 5 ή AGMA 12 ή καλύτερα. Αυτοί οι βαθμοί εξασφαλίζουν ομαλή λειτουργία, χαμηλό θόρυβο και ελάχιστη αντίδραση. Για λιγότερο απαιτητικές εφαρμογές, το DIN 6-7 μπορεί να είναι αποδεκτό. Το εργοστάσιό μας μπορεί να κατασκευάσει ατέρμονα γρανάζια σε βαθμό DIN 4 για εφαρμογές υψηλότερης ακρίβειας, όπως τοποθέτηση εργαλειομηχανών και ρομποτική. Η επιλογή του βαθμού ακριβείας εξαρτάται από την ακρίβεια και τις απαιτήσεις θορύβου της εφαρμογής.
