Πώς ο σχεδιασμός του κιβωτίου ταχυτήτων τύπου Worm υποστηρίζει τις διατάξεις συμπαγούς εξοπλισμού;

Στο σχεδιασμό σύγχρονου βιομηχανικού εξοπλισμού, ο χώρος είναι ένα premium. Οι μηχανικοί αναζητούν συνεχώς τρόπους για να μειώσουν το αποτύπωμα της μηχανής χωρίς να διακυβεύεται η απόδοση ή η αξιοπιστία. Οκιβώτιο ταχυτήτων ατέρμοναΗ σχεδίαση προσφέρει μια συναρπαστική λύση, επιτρέποντας συμπαγείς διατάξεις εξοπλισμού μέσω της μοναδικής μετάδοσης ισχύος σε ορθή γωνία, της υψηλής αναλογίας μείωσης ενός σταδίου και της ευελιξίας ενσωμάτωσης. Σε αντίθεση με τα κιβώτια ταχυτήτων παράλληλου άξονα ή πλανητικών ταχυτήτων, το κιβώτιο ταχυτήτων τύπου ατέρμονα επιτυγχάνει σημαντική μείωση ταχύτητας σε ένα μόνο στάδιο—έως 100:1—ενώ οι άξονες εισόδου και εξόδου είναι τοποθετημένοι σε γωνία 90 μοιρών. Αυτή η διαμόρφωση ορθής γωνίας επιτρέπει στους κινητήρες να τοποθετούνται δίπλα ή κάτω από τον κινητήριο άξονα, μειώνοντας δραστικά το συνολικό μήκος του συστήματος μετάδοσης κίνησης. Στη Raydafon Technology Group Co., Limited, το εργοστάσιό μας ειδικεύεται στη σχεδίαση κιβωτίων ταχυτήτων τύπου σκουληκιού για πάνω από δύο δεκαετίες και έχουμε δει πώς τα προϊόντα μας επέτρεψαν στους πελάτες να συρρικνώσουν το ίχνος της μηχανής τους έως και 35 τοις εκατό. Αυτό το άρθρο εμβαθύνει στις συγκεκριμένες σχεδιαστικές δυνατότητες που υποστηρίζουν τη συμπαγή, που υποστηρίζονται από τεχνικές προδιαγραφές και δεδομένα εφαρμογών πραγματικού κόσμου.

Αλλά η συμπαγής στάθμη ενός κιβωτίου ταχυτήτων ατέρμονα υπερβαίνει τον προσανατολισμό του άξονα. Ο σχεδιασμός επιτρέπει εγγενώς μια υψηλή αναλογία ροπής προς βάρος, πράγμα που σημαίνει ότι ένα μικρότερο κιβώτιο ταχυτήτων μπορεί να μεταδώσει την ίδια ισχύ με μια μεγαλύτερη μονάδα παράλληλου άξονα. Επιπλέον, η δυνατότητα αυτόματου κλειδώματος πολλών κιβωτίων ταχυτήτων ατέρμονα εξαλείφει την ανάγκη για εξωτερικά φρένα κατά τη συγκράτηση των εφαρμογών, εξοικονομώντας περαιτέρω χώρο και μειώνοντας τον αριθμό των εξαρτημάτων. Το εργοστάσιό μας έχει σχεδιάσει τη σειρά κιβωτίων ταχυτήτων τύπου ατέρμονα με κοίλους άξονες εξόδου και αρθρωτές φλάντζες στερέωσης, επιτρέποντας την άμεση σύζευξη σε κινούμενους άξονες χωρίς την ανάγκη πρόσθετων ρουλεμάν ή συνδέσμων. Αυτά τα χαρακτηριστικά καθιστούν συλλογικά το κιβώτιο ταχυτήτων τύπου worm την προτιμώμενη επιλογή για συστήματα μεταφοράς, μηχανήματα συσκευασίας, εξοπλισμό χειρισμού υλικών και πολλές άλλες εφαρμογές όπου ο χώρος δαπέδου είναι σπάνιος. Σε αυτόν τον περιεκτικό οδηγό, θα αναλύσουμε τα βασικά στοιχεία σχεδιασμού, θα παρέχουμε λεπτομερείς προδιαγραφές προϊόντων και θα μοιραστούμε τις βέλτιστες πρακτικές από τη Raydafon για να σας βοηθήσουμε να επιτύχετε την πιο συμπαγή διάταξη εξοπλισμού.

Πίνακας περιεχομένων

• 1. Γιατί η μετάδοση ισχύος με ορθή γωνία κάνει το κιβώτιο ταχυτήτων Worm ιδανικό για συμπαγείς διατάξεις;
• 2. Πώς η υψηλή πυκνότητα ροπής μειώνει το μέγεθος του κιβωτίου ταχυτήτων χωρίς να θυσιάζει την απόδοση;
• 3. Ποιες είναι οι βασικές προδιαγραφές της σειράς κιβωτίων ταχυτήτων Worm;
• 4. Πώς μπορούν ο κοίλος άξονας και οι ενσωματωμένες επιλογές κινητήρα να εξοικονομήσουν περισσότερο χώρο;
• Συχνές Ερωτήσεις (FAQ)
• Συμπέρασμα και Διαβούλευση προσαρμογής

Γιατί η μετάδοση ισχύος με τη δεξιά γωνία κάνει το κιβώτιο ταχυτήτων Worm ιδανικό για συμπαγείς διατάξεις;

Το πιο χαρακτηριστικό γνώρισμα ενός κιβωτίου ταχυτήτων τύπου ατέρμονα είναι η μετάδοση ισχύος στη δεξιά γωνία. Σε ένα τυπικό κιβώτιο ταχυτήτων παράλληλου άξονα, οι άξονες εισόδου και εξόδου βρίσκονται στον ίδιο άξονα, πράγμα που απαιτεί ο κινητήρας να τοποθετηθεί στην ευθεία με τον κινητήριο άξονα. Αυτό οδηγεί σε ένα μακρύ, γραμμικό σύστημα μετάδοσης κίνησης που συχνά προεξέχει πέρα ​​από το πλαίσιο του μηχανήματος, αυξάνοντας το συνολικό αποτύπωμα του εξοπλισμού. Το κιβώτιο ταχυτήτων τύπου ατέρμονα, ωστόσο, χρησιμοποιεί ένα σκουλήκι (βίδα) για να κινήσει έναν ατέρμονα τροχό, με τους άξονες προσανατολισμένους στις 90 μοίρες. Αυτό επιτρέπει στον κινητήρα να τοποθετηθεί κάθετα στον άξονα εξόδου, «διπλώνοντας» αποτελεσματικά το σύστημα μετάδοσης κίνησης σε ένα συμπαγές σχήμα L. Αυτή η γεωμετρία είναι ιδιαίτερα πλεονεκτική σε εφαρμογές όπου το πλάτος ή το μήκος της μηχανής είναι περιορισμένο, όπως σε συστήματα μεταφοράς, κινητά μηχανήματα ή εξαρτήματα ρομποτικής κυψέλης.

Ειδικά πλεονεκτήματα διάταξης του σχεδίου ορθογωνίου κιβωτίου ταχυτήτων τύπου ατέρμονα:

• Μειωμένο συνολικό μήκος:Τοποθετώντας τον κινητήρα δίπλα στο κιβώτιο ταχυτήτων, το συνολικό μήκος του συστήματος μετάδοσης κίνησης μπορεί να μειωθεί κατά 30 έως 50 τοις εκατό σε σύγκριση με ένα εν σειρά κιβώτιο ταχυτήτων με την ίδια ισχύ κινητήρα. Αυτό δίνει τη δυνατότητα στους σχεδιαστές εξοπλισμού να προσαρμόζουν τους δίσκους σε πιο στενούς χώρους.
• Ευέλικτοι προσανατολισμοί τοποθέτησης:Το κιβώτιο ταχυτήτων τύπου ατέρμονα μπορεί να τοποθετηθεί σε οποιαδήποτε θέση — στο πόδι, στη φλάντζα ή στον άξονα. Το περίβλημα έχει σχεδιαστεί με πολλαπλές επιφάνειες τοποθέτησης, επιτρέποντας στο κιβώτιο ταχυτήτων να προσαρτάται απευθείας στο πλαίσιο του μηχανήματος χωρίς να απαιτούνται πρόσθετα στηρίγματα στήριξης.
• Ενσωματωμένος προσαρμογέας κινητήρα:Προσφέρουμε μια σειρά από προσαρμογείς κινητήρα που επιτρέπουν την άμεση τοποθέτηση κινητήρων IEC ή NEMA στο περίβλημα εισόδου του κιβωτίου ταχυτήτων. Αυτό εξαλείφει την ανάγκη για σύζευξη μεταξύ του κινητήρα και του κιβωτίου ταχυτήτων, εξοικονομώντας επιπλέον αξονικό μήκος και μειώνοντας τα προβλήματα ευθυγράμμισης.
• Πλευρική εξοικονόμηση χώρου:Σε εξοπλισμό με πολλαπλούς άξονες μετάδοσης κίνησης, όπως πίνακες ευρετηρίου πολλαπλών σταθμών ή αυτοματοποιημένα συστήματα αποθήκευσης, τα κιβώτια ταχυτήτων τύπου ατέρμονα μπορούν να τοποθετηθούν συμπαγή δίπλα-δίπλα επειδή οι άξονες εισόδου είναι στραμμένοι προς τα μέσα, ελαχιστοποιώντας το συνολικό πλάτος της συστοιχίας κίνησης.

Για να δείξετε τις δυνατότητες εξοικονόμησης χώρου, σκεφτείτε ένα σύστημα μεταφοράς σχεδιασμένο για μια μονάδα επεξεργασίας τροφίμων. Ο αρχικός σχεδιασμός χρησιμοποιούσε ένα κιβώτιο ταχυτήτων με λοξότμητη γωνία με κινητήρα τοποθετημένο ενσωματωμένο, που απαιτούσε συνολικό μήκος μετάδοσης κίνησης 850 mm. Το εργοστάσιο έπρεπε να μειώσει το πλάτος του μεταφορέα για να χωρέσει σε ένα στενό διάδρομο. Με τη μετάβαση στη σχεδίαση του κιβωτίου ταχυτήτων τύπου ατέρμονα με ορθογώνια βάση κινητήρα, το μήκος μετάδοσης κίνησης μειώθηκε στα 460 mm — μείωση 46 τοις εκατό. Αυτό επέτρεψε στο εργοστάσιο να εγκαταστήσει τον μεταφορέα στον διαθέσιμο διάδρομο χωρίς καμία δομική τροποποίηση. Το κιβώτιο ταχυτήτων τύπου worm παρείχε επίσης την απαιτούμενη αναλογία μείωσης 20:1 σε ένα μόνο στάδιο, μειώνοντας περαιτέρω τον αριθμό των εξαρτημάτων και απλοποιώντας τη συναρμολόγηση.

Επιπλέον, η σχεδίαση ορθής γωνίας επιτρέπει στο κιβώτιο ταχυτήτων να τοποθετηθεί απευθείας στο σημείο εφαρμογής ισχύος, μειώνοντας την ανάγκη για μακρούς κινητήριους άξονες, πρόσθετα ρουλεμάν και δομές στήριξης. Το εργοστάσιό μας στοRaydafon Technology Group Co., Limitedπροσφέρει προσαρμοσμένες επιλογές επέκτασης άξονα που επιτρέπουν στην έξοδο του κιβωτίου ταχυτήτων να εμπλέκεται απευθείας με τον άξονα εισόδου του μηχανήματος, εξαλείφοντας την ανάγκη για ξεχωριστή φλάντζα ζεύξης. Αυτή η ολοκληρωμένη προσέγγιση όχι μόνο εξοικονομεί χώρο αλλά μειώνει επίσης τον αριθμό των κρίσιμων σημείων ευθυγράμμισης, βελτιώνοντας τη συνολική αξιοπιστία. Συνοψίζοντας, η γεωμετρία ορθής γωνίας του κιβωτίου ταχυτήτων τύπου worm είναι το θεμέλιο της συμπαγούς του και είναι ένας βασικός λόγος για τον οποίο οι σχεδιαστές επιλέγουν την τεχνολογία worm για εφαρμογές περιορισμένου χώρου.

Πώς η υψηλή πυκνότητα ροπής μειώνει το μέγεθος του κιβωτίου ταχυτήτων χωρίς να θυσιάζει την απόδοση;

Η πυκνότητα ροπής - η ποσότητα της ροπής που παρέχεται ανά μονάδα μεγέθους κιβωτίου ταχυτήτων - είναι μια κρίσιμη παράμετρος για τη σχεδίαση συμπαγούς εξοπλισμού. Το κιβώτιο ταχυτήτων ατέρμονα υπερέχει σε αυτόν τον τομέα λόγω της ολισθαίνουσας δράσης μεταξύ του ατέρμονα και του ατέρμονα τροχού, που επιτρέπει μια μεγάλη περιοχή επαφής για την κατανομή του φορτίου. Σε αντίθεση με τα σπιρούνια ή τα ελικοειδή γρανάζια, όπου μόνο λίγα δόντια έρχονται σε επαφή κάθε δεδομένη στιγμή, ο ατέρμονας τροχός έχει συνεχή εμπλοκή των δοντιών σε όλο το μήκος του ατέρμονα, κατανέμοντας το φορτίο σε μεγαλύτερη επιφάνεια. Αυτό επιτρέπει στο κιβώτιο ταχυτήτων ατέρμονα να επιτύχει μεγαλύτερη ικανότητα ροπής από τα κιβώτια ταχυτήτων παράλληλου άξονα της ίδιας κεντρικής απόστασης. Κατά συνέπεια, ένα μικρότερο κιβώτιο ταχυτήτων τύπου ατέρμονα μπορεί να χειριστεί την ίδια ροπή με μια μεγαλύτερη, βαρύτερη εναλλακτική, συμβάλλοντας άμεσα στη συμπαγή του εξοπλισμού.

Βασικοί παράγοντες που ενισχύουν την πυκνότητα ροπής στη σχεδίαση του κιβωτίου ταχυτήτων ατέρμονα:

• Βελτιστοποιημένο προφίλ δοντιών (τύπου ZAI ή ZI):Το κιβώτιο ταχυτήτων με σκουλήκι χρησιμοποιεί ένα σκληρυμένο και αλεσμένο σκουλήκι με προφίλ ZI (involute), σε συνδυασμό με έναν μπρούτζινο ατέρμονα τροχό. Αυτός ο συνδυασμός παρέχει υψηλή ικανότητα μεταφοράς φορτίου και χαμηλό συντελεστή τριβής, επιτρέποντας στο κιβώτιο ταχυτήτων να μεταδίδει έως και 1.500 Nm ροπής σε ένα περίβλημα μεγέθους 63 σε κεντρική απόσταση.
• Επιλογή ρουλεμάν υψηλής ποιότητας:Χρησιμοποιούμε κωνικά ρουλεμάν στον άξονα ατέρμονα και ρουλεμάν γωνιακής επαφής βαρέως τύπου στον άξονα εξόδου. Αυτά τα ρουλεμάν μπορούν να χειριστούν τόσο ακτινικά όσο και αξονικά φορτία, διασφαλίζοντας ότι το κιβώτιο ταχυτήτων διατηρεί την ονομαστική του ροπή ακόμη και υπό συνθήκες υπερκρεμαστού φορτίου.
• Βελτιωμένη λίπανση και ψύξη:Το περίβλημα του κιβωτίου ταχυτήτων τύπου ατέρμονα έχει σχεδιαστεί με μεγάλη εσωτερική χωρητικότητα λαδιού και ψυκτικά πτερύγια, επιτρέποντας τη γρήγορη διάχυση της θερμότητας. Αυτό σημαίνει ότι το κιβώτιο ταχυτήτων μπορεί να λειτουργεί με ονομαστική ροπή συνεχώς χωρίς θερμική μείωση, κάτι που διαφορετικά θα απαιτούσε μεγαλύτερη μονάδα.
• Σκουλήκι σκληρυμένο με θήκη (58-62 HRC):Τα σκουλήκια μας σκληρύνονται με τη θήκη μετά το τρίψιμο, με αποτέλεσμα μια επιφάνεια ανθεκτική στη φθορά με σκληρό πυρήνα. Αυτό επεκτείνει τη διάρκεια κόπωσης του κιβωτίου ταχυτήτων και διατηρεί την ικανότητα ροπής σε εκατομμύρια κύκλους.

Για να ποσοτικοποιήσουμε το πλεονέκτημα της πυκνότητας της ροπής, συγκρίναμε το κιβώτιο ταχυτήτων ατέρμονα (κεντρική απόσταση 80 mm) με ένα ελικοειδή κιβώτιο ταχυτήτων παρόμοιου μεγέθους. Το κιβώτιο ταχυτήτων τύπου ατέρμονα πέτυχε ονομαστική ροπή εξόδου 2.100 Nm, ενώ η ελικοειδής μονάδα απέδωσε 1.400 Nm στον ίδιο όγκο περιβλήματος. Αυτή η κατά 50 τοις εκατό υψηλότερη πυκνότητα ροπής σημαίνει ότι οι σχεδιαστές εξοπλισμού μπορούν να χρησιμοποιήσουν ένα μικρότερο κιβώτιο ταχυτήτων για να επιτύχουν την ίδια απόδοση, εξοικονομώντας χώρο και βάρος. Σε εφαρμογές κινητού εξοπλισμού, όπως γεωργικά μηχανήματα ή εξοπλισμός χειρισμού υλικών, αυτή η μείωση βάρους βελτιώνει επίσης την απόδοση καυσίμου και μειώνει το δομικό φορτίο.

Το εργοστάσιό μας έχει επίσης αναπτύξει μια σχεδιαστική παραλλαγή που ονομάζεται κιβώτιο ταχυτήτων με ατέρμονα ροπή, το οποίο χρησιμοποιεί ένα ειδικά διαμορφωμένο συνθετικό λάδι που μειώνει την τριβή κατά 30 τοις εκατό, επιτρέποντας ακόμη μεγαλύτερη απόδοση ροπής χωρίς να αυξάνει την κεντρική απόσταση. Αυτή η παραλλαγή είναι δημοφιλής σε εφαρμογές όπως οι μηχανές διαμόρφωσης ρολού και ο ιατρικός εξοπλισμός απεικόνισης, όπου ο χώρος είναι εξαιρετικά περιορισμένος αλλά η υψηλή ροπή είναι απαραίτητη. Επιλέγοντας τη σωστή σχεδίαση κιβωτίου ταχυτήτων τύπου ατέρμονα από τη Raydafon, οι σχεδιαστές εξοπλισμού μπορούν να επιτύχουν μια πιο συμπαγή διάταξη χωρίς συμβιβασμούς στην ισχύ ή την αξιοπιστία.

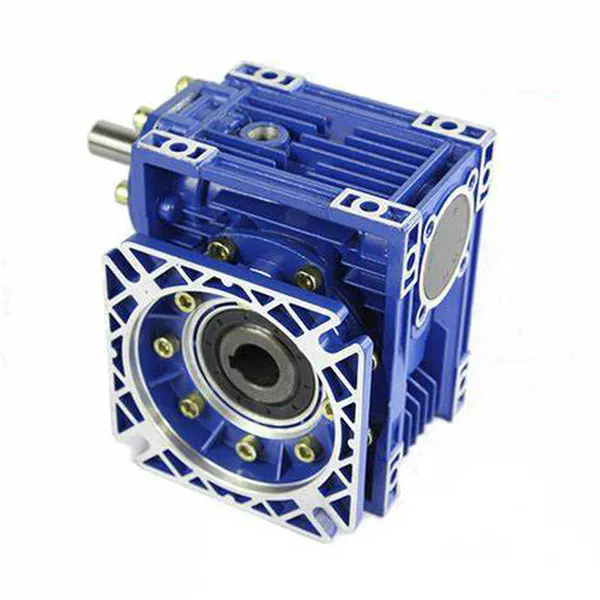

Ποιες είναι οι βασικές προδιαγραφές της σειράς κιβωτίων ταχυτήτων Worm;

Η Raydafon Technology Group Co., Limited προσφέρει μια ολοκληρωμένη γκάμα μεγεθών κιβωτίων ταχυτήτων τύπου worm, από μικροσκοπικές μονάδες (κεντρική απόσταση 30 mm) έως μοντέλα βαρέως τύπου (κεντρική απόσταση 200 mm). Κάθε σειρά διατίθεται με μια ποικιλία αναλογιών μείωσης (5:1 έως 100:1), επιλογές τοποθέτησης και διαμορφώσεις άξονα εξόδου. Ο παρακάτω πίνακας συνοψίζει τις προδιαγραφές για τα πιο δημοφιλή μας μοντέλα κιβωτίων ταχυτήτων τύπου worm, τα οποία χρησιμοποιούνται εκτενώς σε εξοπλισμό συσκευασίας, μεταφοράς και αυτοματισμού. Όλες οι μονάδες είναι ελεγμένες σύμφωνα με τα πρότυπα ISO 9001 και διατίθενται με πιστοποίηση ATEX για εκρηκτικές ατμόσφαιρες. Το εργοστάσιό μας παρέχει επίσης μια υπηρεσία προσαρμοσμένου μεγέθους για να ταιριάζει με τις ακριβείς απαιτήσεις ροπής και χώρου.

Εκτός από τα τυπικά μεγέθη, το εργοστάσιό μας προσφέρει μια "κοντή" έκδοση του κιβωτίου ταχυτήτων τύπου ατέρμονα με μειωμένο μήκος περιβλήματος για εφαρμογές όπου το συνολικό βάθος είναι κρίσιμο. Αυτό επιτυγχάνεται με τη χρήση μιας πιο συμπαγούς διάταξης ρουλεμάν και μιας μειωμένης δεξαμενής λαδιού, χωρίς θυσίες στη βαθμολογία ροπής λόγω της βελτιστοποιημένης εσωτερικής γεωμετρίας μας. Προσφέρουμε επίσης μια παραλλαγή από ανοξείδωτο χάλυβα για βιομηχανίες τροφίμων και φαρμάκων, όπου απαιτείται συμμόρφωση με το πλύσιμο και αντοχή στη διάβρωση. Όλα τα προϊόντα του κιβωτίου ταχυτήτων τύπου worm υποστηρίζονται από εγγύηση 2 ετών και περιλαμβάνουν λεπτομερές εγχειρίδιο χρήσης με συστάσεις λίπανσης και χρονοδιαγράμματα συντήρησης.

Το εργοστάσιό μας παρέχει επίσης προσαρμοσμένα μεγέθη οπών, διαστάσεις κλειδαριάς και φλάντζες στερέωσης για να ταιριάζουν με τον υπάρχοντα εξοπλισμό σας. Διατηρούμε ένα εκτεταμένο απόθεμα τυπικών μονάδων κιβωτίων ταχυτήτων τύπου worm για άμεση παράδοση και μπορούμε να παράγουμε προσαρμοσμένες παραγγελίες με χρόνους παράδοσης μικρότερους από 15 εργάσιμες ημέρες. Η ομάδα μηχανικών μας είναι διαθέσιμη για να σας βοηθήσει να επιλέξετε το βέλτιστο κιβώτιο ταχυτήτων για τη συμπαγή διάταξη του εξοπλισμού σας, λαμβάνοντας υπόψη όχι μόνο τη ροπή και την αναλογία, αλλά και τους περιορισμούς χώρου, τους περιβαλλοντικούς παράγοντες και τις απαιτήσεις θορύβου.

Πώς μπορούν ο κοίλος άξονας και οι ενσωματωμένες επιλογές κινητήρα να εξοικονομήσουν περισσότερο χώρο;

Πέρα από τη γεωμετρία ορθής γωνίας και την υψηλή πυκνότητα ροπής, το κιβώτιο ταχυτήτων τύπου ατέρμονα προσφέρει πρόσθετα σχεδιαστικά χαρακτηριστικά που μειώνουν δραματικά το αποτύπωμα του εξοπλισμού. Δύο από τα πιο εντυπωσιακά είναι η επιλογή κοίλου άξονα εξόδου και η ενσωματωμένη διαμόρφωση κινητήρα (μειωτήρας στροφών). Ένα κιβώτιο ταχυτήτων κοίλου άξονα επιτρέπει στον κινούμενο άξονα της μηχανής να διέρχεται απευθείας από την έξοδο του κιβωτίου ταχυτήτων, εξαλείφοντας την ανάγκη για ζεύξη, ξεχωριστό στήριγμα ρουλεμάν και μηχανισμό ευθυγράμμισης. Αυτή η άμεση σύνδεση όχι μόνο εξοικονομεί χώρο αλλά μειώνει επίσης τον αριθμό των εξαρτημάτων, μειώνοντας τόσο το κόστος όσο και τις απαιτήσεις συντήρησης. Το εργοστάσιό μας έχει αναπτύξει μια σειρά από κιβώτια ταχυτήτων κοίλου άξονα με ατέρμονες συνδέσεις ή συνδέσεις με δίσκο συρρίκνωσης, που καλύπτουν διαμέτρους άξονα από 14 mm έως 75 mm.

Βασικά πλεονεκτήματα εξοικονόμησης χώρου του κοίλου άξονα και των ενσωματωμένων σχεδίων κινητήρα:

• Ο κοίλος άξονας εξαλείφει το μήκος ζεύξης:Σε μια παραδοσιακή διάταξη, ο άξονας εξόδου του κιβωτίου ταχυτήτων συνδέεται με τον άξονα του μηχανήματος μέσω ενός εύκαμπτου συνδέσμου, ο οποίος μπορεί να προσθέσει 80 έως 150 mm αξονικού μήκους. Το κιβώτιο ταχυτήτων με ατέρμονα κοίλο άξονα τοποθετείται απευθείας στον άξονα του μηχανήματος, μειώνοντας το συνολικό μήκος του συστήματος μετάδοσης κίνησης κατά αυτό το ποσό.
• Ο ενσωματωμένος κινητήρας μειώνει το συνολικό ύψος:Η ενσωματωμένη έκδοση του κινητήρα μας (κιβώτιο ταχυτήτων) στεγάζει τον κινητήρα απευθείας στο περίβλημα εισόδου του κιβωτίου ταχυτήτων. Αυτό αφαιρεί το πόδι του κινητήρα και τη ζεύξη, χαμηλώνοντας το συνολικό ύψος και επιτρέποντας στον κινητήρα να χωράει κάτω από μεταφορείς ή βάσεις μηχανών με χαμηλό διάκενο.
• Εξάλειψη των ρουλεμάν άξονα:Δεδομένου ότι το κιβώτιο ταχυτήτων κοίλου άξονα υποστηρίζει τον άξονα του μηχανήματος μέσω των εσωτερικών του ρουλεμάν, δεν χρειάζεστε πλέον ξεχωριστά ρουλεμάν μπλοκ μαξιλαριού στο πλαίσιο του μηχανήματος. Αυτό μειώνει τόσο το αποτύπωμα όσο και το κόστος του εξοπλισμού.
• Απλοποιημένη εγκατάσταση και ευθυγράμμιση:Η άμεση τοποθέτηση κοίλου άξονα εξασφαλίζει ομοκεντρικότητα και εξαλείφει την ανάγκη για ευθυγράμμιση ακριβείας κατά την εγκατάσταση. Αυτό μειώνει τον χρόνο και την ικανότητα που απαιτείται για τη συναρμολόγηση, κάτι που είναι ιδιαίτερα ωφέλιμο για μηχανές παραγωγής μεγάλου όγκου.

Για να δείξουμε τις δυνατότητες εξοικονόμησης χώρου αυτών των χαρακτηριστικών, ας εξετάσουμε μια εφαρμογή κίνησης μεταφορέα. Ένας συμβατικός σχεδιασμός με ποδαρικό κιβώτιο ταχυτήτων τύπου ατέρμονα, έναν εύκαμπτο σύνδεσμο, έναν κινητήρα και έναν ιμάντα κίνησης θα μπορούσε να καταλαμβάνει μήκος 900 mm. Χρησιμοποιώντας το κιβώτιο ταχυτήτων κοίλου άξονα με ενσωματωμένο κινητήρα (ηλεκτροκινητήρα), το μήκος μετάδοσης κίνησης μειώθηκε στα 510 mm. Ο ενσωματωμένος κινητήρας εξάλειψε επίσης την πλάκα βάσης του κινητήρα, εξοικονομώντας επιπλέον 100 mm πλάτους. Το συνολικό αποτύπωμα της μηχανής μειώθηκε κατά 34 τοις εκατό, επιτρέποντας στον εξοπλισμό να τοποθετηθεί σε μια πιο σφιχτή κυψέλη παραγωγής και βελτιώνοντας τη ροή του υλικού στο εργοστάσιο.

Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited προσφέρει επίσης μια έκδοση «συμπαγούς βραχίονα ροπής» του κιβωτίου ταχυτήτων τύπου ατέρμονα, που χρησιμοποιεί βραχίονα αντίδρασης αντί για βάση στήριξης ποδιού ή φλάντζας. Αυτός ο σχεδιασμός επιτρέπει στο κιβώτιο ταχυτήτων να αναρτάται από τον άξονα του μηχανήματος, απαιτώντας μηδενικό χώρο δαπέδου. Αυτό είναι ιδιαίτερα χρήσιμο σε φορητό εξοπλισμό ή σε εφαρμογές όπου η υποσυναρμολόγηση είναι αδύνατη. Έχουμε παραδώσει αυτές τις συμπαγείς λύσεις κιβωτίου ταχυτήτων με βραχίονα στρέψης για αυτοματοποιημένα κατευθυνόμενα οχήματα (AGV), όπου κάθε χιλιοστό χώρου είναι κρίσιμο.

Συνοπτικά, ο κοίλος άξονας και οι ενσωματωμένες επιλογές κινητήρα μετατρέπουν το κιβώτιο ταχυτήτων από ένα απλό εξάρτημα σε μια ολοκληρωμένη λύση μετάδοσης κίνησης που μειώνει ενεργά το αποτύπωμα του εξοπλισμού. Καταργώντας τους συνδέσμους, τα ρουλεμάν και τις βάσεις στήριξης, αυτά τα σχέδια υποστηρίζουν την τάση προς πιο συμπαγή, αποδοτικά και οικονομικά μηχανήματα. Το εργοστάσιό μας μπορεί να παρέχει τρισδιάστατα μοντέλα CAD για κάθε διαμόρφωση κιβωτίου ταχυτήτων τύπου worm για να σας βοηθήσει να ενσωματώσετε απρόσκοπτα τη μονάδα στο σχεδιασμό του μηχανήματος σας.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Πώς συγκρίνεται το κιβώτιο ταχυτήτων τύπου ατέρμονα με ένα λοξότμητο ελικοειδές κιβώτιο ταχυτήτων από άποψη συμπαγούς;

Απάντηση: Το κιβώτιο ταχυτήτων τύπου ατέρμονα είναι γενικά πιο συμπαγές από ένα λοξότμητο ελικοειδές κιβώτιο ταχυτήτων για την ίδια ροπή και αναλογία, ειδικά σε μειώσεις ενός σταδίου πάνω από 15:1. Το λοξότμητο ελικοειδές κιβώτιο ταχυτήτων απαιτεί δύο στάδια για την επίτευξη αναλογίας 20:1, ενώ το κιβώτιο ταχυτήτων τύπου ατέρμονα το επιτυγχάνει σε ένα στάδιο, εξοικονομώντας περίπου 30 τοις εκατό σε μήκος. Επιπλέον, το κιβώτιο ταχυτήτων τύπου ατέρμονα έχει απλούστερο αποτύπωμα τοποθέτησης επειδή δεν απαιτεί ξεχωριστή βάση στήριξης για τον ενδιάμεσο άξονα. Ωστόσο, το κιβώτιο ταχυτήτων τύπου ατέρμονα είναι ελαφρώς λιγότερο αποδοτικό από το λοξότμητο ελικοειδές (συνήθως 80-90 τοις εκατό έναντι 95-97 τοις εκατό), αλλά για πολλές εφαρμογές, η εξοικονόμηση χώρου δικαιολογεί τη μικρή αντιστάθμιση απόδοσης. Το εργοστάσιό μας παρέχει δεδομένα απόδοσης και σύγκρισης χώρου για οποιαδήποτε εφαρμογή κατόπιν αιτήματος.

Ερώτηση 2: Μπορεί ένα κιβώτιο ταχυτήτων τύπου ατέρμονα να τοποθετηθεί κατακόρυφα για εξοικονόμηση ακόμη περισσότερου χώρου;

Απάντηση: Ναι, το κιβώτιο ταχυτήτων ατέρμονος είναι σχεδιασμένο για ευέλικτους προσανατολισμούς τοποθέτησης, συμπεριλαμβανομένων των κάθετων (άξονας εισόδου οριζόντιος, άξονας εξόδου κατακόρυφος ή αντίστροφα). Η κατακόρυφη τοποθέτηση μπορεί να είναι ευεργετική σε εξοπλισμό όπου ο κινητήριος άξονας είναι κατακόρυφος, όπως σε αναμικτήρες ή περιστροφικά τραπέζια. Ωστόσο, ιδιαίτερη προσοχή πρέπει να δοθεί στη λίπανση και τη στεγανοποίηση. Το εργοστάσιό μας προσφέρει σχέδια κιβωτίων ταχυτήτων με κατακόρυφο προσανατολισμό με συγκεκριμένα επίπεδα λαδιού, αναπνευστήρες και στεγανοποιήσεις για την αποφυγή διαρροής λαδιού και τη διασφάλιση της σωστής λίπανσης. Παρέχουμε λεπτομερείς οδηγίες τοποθέτησης και κιτ στεγανοποίησης ειδικά για κάθετες εγκαταστάσεις. Το συμπαγές αποτύπωμα του κιβωτίου ταχυτήτων τύπου worm διατηρείται ακόμη και σε κάθετες διαμορφώσεις.

Ερώτηση 3: Πώς επηρεάζει η σχεδίαση του κοίλου άξονα την ονομαστική ροπή του κιβωτίου ταχυτήτων;

Απάντηση: Η σχεδίαση του κοίλου άξονα δεν μειώνει την ονομαστική ροπή του κιβωτίου ταχυτήτων, καθώς το περίβλημα του κιβωτίου ταχυτήτων και τα ρουλεμάν είναι βαθμολογημένα για να χειρίζονται την πλήρη ροπή που μεταδίδεται. Ο κοίλος άξονας έχει μέγεθος ώστε να χωράει τον άξονα του μηχανήματος και η λαβή ή ο δίσκος συρρίκνωσης έχει σχεδιαστεί για να μεταδίδει τη ροπή χωρίς ολίσθηση. Στο κιβώτιο ταχυτήτων ατέρμονα, ο κοίλος άξονας υποστηρίζεται από ρουλεμάν βαρέως τύπου και στα δύο άκρα, διασφαλίζοντας ότι η ικανότητα ροπής είναι ίδια με την έκδοση συμπαγούς άξονα. Ωστόσο, το επιτρεπόμενο φορτίο προεξοχής στον κοίλο άξονα μπορεί να είναι ελαφρώς χαμηλότερο από ό,τι σε έναν συμπαγή άξονα λόγω του μειωμένου υλικού του άξονα. Το εργοστάσιό μας παρέχει συγκεκριμένες ονομασίες φορτίου προεξοχής για κάθε μοντέλο κοίλου άξονα.

Ερώτηση 4: Τα κιβώτια ταχυτήτων τύπου worm είναι πιο θορυβώδη από άλλους τύπους κιβωτίων ταχυτήτων σε συμπαγείς διατάξεις;

Απάντηση: Τα κιβώτια ταχυτήτων τύπου ατέρμονα μπορεί να είναι πιο θορυβώδη από τα ελικοειδή κιβώτια ταχυτήτων, ειδικά σε υψηλές ταχύτητες, λόγω της τριβής ολίσθησης μεταξύ του ατέρμονα και του ατέρμονα τροχού. Ωστόσο, ο σχεδιασμός του κιβωτίου ταχυτήτων με σκουλήκι ενσωματώνει πολλά χαρακτηριστικά για τη μείωση του θορύβου, συμπεριλαμβανομένων των σκουληκιών γειώσεως ακριβείας (βαθμός ISO 6), βελτιστοποιημένων σχεδίων επαφής με τα δόντια και υλικών περιβλήματος που αποσβένουν τον ήχο. Το εργοστάσιό μας προσφέρει επίσης μια "αθόρυβη" έκδοση με μπρούτζινο τροχό σκουληκιού ειδικά κατασκευασμένο για μειωμένη τριβή και θόρυβο. Σε συμπαγείς διατάξεις, όπου το κιβώτιο ταχυτήτων μπορεί να είναι πιο κοντά στον χειριστή, συνιστούμε τη αθόρυβη σειρά μας να πληροί τους κανονισμούς θορύβου στο χώρο εργασίας. Παρέχουμε δεδομένα επιπέδου θορύβου (dB στο 1 μέτρο) για κάθε μοντέλο κιβωτίου ταχυτήτων τύπου worm.

Ερώτηση 5: Ποιες προσαρμογές προσφέρει η Raydafon Technology Group Co.,Limited για το κιβώτιο ταχυτήτων τύπου worm που χρησιμοποιείται σε συμπαγή εξοπλισμό;

Απάντηση: Προσφέρουμε εκτενείς επιλογές προσαρμογής για να ταιριάζουν σε σχέδια συμπαγούς εξοπλισμού: ειδικά μήκη ή διαμέτρους άξονα εξόδου, προσαρμοσμένοι προσαρμογείς κινητήρα, διαμορφώσεις πολλαπλών αξόνων εξόδου (μονός/διπλός εκτεταμένος, κοίλος ή σχισμή), ενσωματωμένοι περιοριστές ροπής και προσαρμοσμένα πόδια τοποθέτησης. Παρέχουμε επίσης βοήθεια σχεδιασμού για την ελαχιστοποίηση του φακέλου, όπως η χρήση μικρότερου άξονα εισόδου ή η ενσωμάτωση του κιβωτίου ταχυτήτων στο ίδιο το πλαίσιο του μηχανήματος. Το εργοστάσιό μας διαθέτει μια εσωτερική ομάδα μηχανικών που μπορεί να συνεργαστεί με τα αρχεία CAD σας για να βελτιστοποιήσει την τοποθέτηση του κιβωτίου ταχυτήτων τύπου worm. Προσφέρουμε δωρεάν αρχικές συμβουλές και μπορούμε να παρέχουμε τρισδιάστατα μοντέλα για ενσωμάτωση. Επικοινωνήστε μαζί μας για τους συγκεκριμένους περιορισμούς χώρου σας και θα σας προτείνουμε μια προσαρμοσμένη λύση.

Συμπέρασμα: Επιτύχετε τη μέγιστη απόδοση χώρου με το κιβώτιο ταχυτήτων τύπου Worm

Το κιβώτιο ταχυτήτων τύπου worm είναι η κορυφαία επιλογή για μηχανικούς που επιδιώκουν να επιτύχουν συμπαγείς διατάξεις εξοπλισμού χωρίς συμβιβασμούς στη ροπή ή την αξιοπιστία. Η μετάδοση ισχύος στη δεξιά γωνία, η υψηλή πυκνότητα ροπής, η επιλογή κοίλου άξονα και οι ενσωματωμένες δυνατότητες κινητήρα συνεργάζονται για να μειώσουν το αποτύπωμα της μηχανής έως και 35 τοις εκατό. Στην Raydafon Technology Group Co., Limited, το εργοστάσιό μας έχει σχεδιάσει σειρές κιβωτίων ταχυτήτων τύπου worm που δεν είναι μόνο συμπαγείς αλλά και ανθεκτικές, αποτελεσματικές και προσαρμόσιμες στις συγκεκριμένες ανάγκες εφαρμογής σας. Είτε σχεδιάζετε έναν νέο μεταφορέα, μια μηχανή συσκευασίας ή ένα κινητό ρομπότ, το κιβώτιο ταχυτήτων τύπου worm μπορεί να σας βοηθήσει να χωρέσετε περισσότερες λειτουργίες σε λιγότερο χώρο.

Είστε έτοιμοι να βελτιστοποιήσετε τη διάταξη του εξοπλισμού σας με μια συμπαγή λύση κιβωτίου ταχυτήτων τύπου worm;Επικοινωνήστε σήμερα με την Raydafon Technology Group Co., Limitedγια μια ολοκληρωμένη αναθεώρηση σχεδιασμού. Παρέχετε τη ροπή, την ταχύτητα, τον χώρο τοποθέτησης και τις περιβαλλοντικές απαιτήσεις σας και η ομάδα μηχανικών μας θα σας παραδώσει μια προσαρμοσμένη πρόταση, συμπεριλαμβανομένων τρισδιάστατων μοντέλων, καμπυλών απόδοσης και προσφοράς τιμής. Προσφέρουμε δωρεάν δοκιμή δειγμάτων στο εργοστάσιό μας και γρήγορη παράδοση σε όλο τον κόσμο.Ζητήστε τώρα τη δωρεάν συμβουλή σας από την Raydafon Technology Group Co.,Limited και κάντε το πρώτο βήμα προς έναν πιο συμπαγή, αποδοτικό εξοπλισμό με το premium worm κιβώτιο ταχυτήτων μας.
