Γιατί το Worm Gearbox παραμένει μια προτιμώμενη λύση για τα συστήματα μεταφοράς;

Στον κόσμο του χειρισμού υλικών και του βιομηχανικού αυτοματισμού, τα συστήματα μεταφοράς αποτελούν τη σωτηρία της παραγωγής και της εφοδιαστικής. Για δεκαετίες, τοατέρμονα κιβώτιο ταχυτήτωνπαρέμεινε μια προτιμώμενη λύση για την τροφοδοσία αυτών των μεταφορέων, και για καλό λόγο. Ένα κιβώτιο ταχυτήτων τύπου ατέρμονα, που χαρακτηρίζεται από τη διαμόρφωση εισόδου-εξόδου ορθής γωνίας και τις υψηλές αναλογίες μείωσης, προσφέρει μοναδικά πλεονεκτήματα που ταιριάζουν ιδιαίτερα στις απαιτήσεις των εφαρμογών μεταφοράς. Αυτά περιλαμβάνουν την εγγενή ικανότητα αυτοασφάλισης (που αποτρέπει την οπισθοδήγηση και παρέχει ασφάλεια κατά τις στάσεις), συμπαγές αποτύπωμα, υψηλή πυκνότητα ροπής και εξαιρετική αντοχή σε φορτίο κραδασμών. Στη Raydafon Technology Group Co., Limited, το εργοστάσιό μας έχει σχεδιάσει και κατασκευάζει κιβώτια ταχυτήτων τύπου worm για περισσότερα από 20 χρόνια και τα βλέπουμε συνεχώς να καθορίζονται για μεταφορείς σε βιομηχανίες που κυμαίνονται από την εξόρυξη και την επεξεργασία τροφίμων έως τη συναρμολόγηση αυτοκινήτων και την εκπλήρωση του ηλεκτρονικού εμπορίου. Το ερώτημα δεν είναι αν ένα κιβώτιο ταχυτήτων τύπου ατέρμονα μπορεί να εξυπηρετήσει έναν μεταφορέα - είναι γιατί παραμένει η πρώτη επιλογή για μηχανικούς και διαχειριστές εργοστασίων που αναζητούν αξιοπιστία και απόδοση.

Η προτίμηση για το κιβώτιο ταχυτήτων τύπου ατέρμονα στα συστήματα μεταφοράς πηγάζει από έναν συνδυασμό μηχανικών, λειτουργικών και οικονομικών παραγόντων. Μηχανικά, η δράση ολίσθησης μεταξύ του σκουληκιού και του δοντιού του γραναζιού παρέχει μια ομαλή, αθόρυβη λειτουργία που ελαχιστοποιεί τους κραδασμούς—κρίσιμης σημασίας για την ακριβή μεταφορά εύθραυστων ή ευαίσθητων υλικών. Λειτουργικά, οι υψηλοί λόγοι μείωσης (συχνά 5:1 έως 70:1 σε ένα μόνο στάδιο) επιτρέπουν τη χρήση ενός σχετικά μικρού κινητήρα για την οδήγηση βαρέων φορτίων σε χαμηλές ταχύτητες, κάτι που ακριβώς απαιτούν οι περισσότεροι μεταφορείς. Οικονομικά, το κιβώτιο ταχυτήτων τύπου ατέρμονα προσφέρει μεγάλη διάρκεια ζωής με ελάχιστη συντήρηση, χάρη στη στιβαρή κατασκευή του και τη διαθεσιμότητα μπρούτζινων γραναζιών ανθεκτικών στη φθορά. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited έχει τελειοποιήσει τη σχεδίαση του κιβωτίου ταχυτήτων τύπου ατέρμονα με προηγμένα υλικά, όπως σκουλήκια από σκληρυμένο και αλεσμένο κράμα χάλυβα και φυγοκεντρικά χυτά μπρούτζινα γρανάζια ατέρμονα, για να επιτύχει απόδοση που υπερβαίνει το 90 τοις εκατό (για αναλογίες έως 30:1) και διάρκεια ζωής κάτω από 000000 ώρες. Αυτό το άρθρο παρέχει μια ολοκληρωμένη εξερεύνηση των τεχνικών χαρακτηριστικών, των δεδομένων απόδοσης και των κριτηρίων επιλογής που επιβεβαιώνουν τη διαρκή συνάφεια του κιβωτίου ταχυτήτων τύπου worm στις εφαρμογές μεταφοράς.

Πίνακας περιεχομένων

• 1. Γιατί το κιβώτιο ταχυτήτων τύπου Worm προσφέρει ανώτερο αυτοκλείδωμα και ασφάλεια για τους μεταφορείς;
• 2. Πώς το κιβώτιο ταχυτήτων τύπου Worm επιτυγχάνει υψηλή πυκνότητα ροπής σε μια συμπαγή σχεδίαση;
• 3. Ποιες είναι οι βασικές τεχνικές προδιαγραφές του κιβωτίου ταχυτήτων Worm για Μεταφορείς;
• 4. Πώς μπορεί το κιβώτιο ταχυτήτων Worm να μειώσει τον θόρυβο και τους κραδασμούς στις λειτουργίες του μεταφορέα;
• Συχνές Ερωτήσεις (FAQ)
• Συμπέρασμα και Διαβούλευση με προσαρμοσμένο κιβώτιο ταχυτήτων

Γιατί το κιβώτιο ταχυτήτων τύπου Worm προσφέρει ανώτερο αυτοκλείδωμα και ασφάλεια για τους μεταφορείς;

Ένα από τα πιο διακριτικά και πλεονεκτήματα του κιβωτίου ταχυτήτων τύπου ατέρμονα είναι η δυνατότητα αυτοασφάλισής του. Σε ένα αυτοασφαλιζόμενο κιβώτιο ταχυτήτων τύπου ατέρμονα, το σκουλήκι μπορεί να οδηγήσει τον ατέρμονα τροχό, αλλά ο ατέρμονας τροχός δεν μπορεί να οδηγήσει τον ατέρμονα τροχό. Αυτό οφείλεται στη γεωμετρία του προφίλ του δοντιού του γραναζιού και στη γωνία έλικας του σκουληκιού. Όταν ο μεταφορέας είναι σταματημένος, το φορτίο στον ιμάντα ή τον κύλινδρο τείνει να κινεί προς τα πίσω το κιβώτιο ταχυτήτων, αλλά η αυτοασφαλιζόμενη ιδιότητα του κιβωτίου ταχυτήτων ατέρμονα το εμποδίζει, κρατώντας τον μεταφορέα ακίνητο χωρίς να απαιτείται μηχανικό φρένο. Αυτό το χαρακτηριστικό δεν είναι μόνο ένα όφελος για την ασφάλεια—αποτροπή ανεξέλεγκτη κίνηση κατά τη συντήρηση ή απώλεια ισχύος—αλλά και εξοικονόμηση κόστους, καθώς εξαλείφει την ανάγκη για ένα πρόσθετο σύστημα πέδησης. Στη Raydafon, το εργοστάσιό μας παράγει κιβώτια ταχυτήτων τύπου ατέρμονα με προσεκτικά υπολογισμένες γωνίες ηλεκτροδίου για να επιτευχθεί αξιόπιστο αυτοκλείδωμα για τις περισσότερες εφαρμογές μεταφορέων.

Βασικοί λόγοι για τους οποίους το αυτόματο κλείδωμα σε κιβώτιο ταχυτήτων κοχλία αποτιμάται στα συστήματα μεταφοράς:

• Συγκράτηση φορτίου χωρίς ρεύμα:Σε κεκλιμένους μεταφορείς, το αυτοασφαλιζόμενο κιβώτιο ταχυτήτων με ατέρμονα συγκρατεί το φορτίο στη θέση του όταν ο κινητήρας είναι σταματημένος, αποτρέποντας την ολίσθηση του ιμάντα προς τα πίσω. Αυτό είναι απαραίτητο για την ασφάλεια και αποτρέπει τη φθορά του προϊόντος.
• Μειωμένος αριθμός συστατικών:Εξαλείφοντας την ανάγκη για εξωτερικά φρένα, συμπλέκτες ή συσκευές συγκράτησης, το κιβώτιο ταχυτήτων τύπου ατέρμονα απλοποιεί το σύστημα μετάδοσης κίνησης, μειώνοντας τόσο το αρχικό κόστος όσο και τα πιθανά σημεία αστοχίας.
• Προστασία έκτακτης ανάγκης:Σε περίπτωση διακοπής ρεύματος, ένα αυτοασφαλιζόμενο κιβώτιο ταχυτήτων εξασφαλίζει ότι ο μεταφορέας παραμένει ακίνητος, αποτρέποντας τα διαφυγόντα φορτία που θα μπορούσαν να τραυματίσουν το προσωπικό ή να καταστρέψουν τον εξοπλισμό.
• Χωρίς απαιτήσεις ροπής συγκράτησης:Ο κινητήρας και το σύστημα μετάδοσης κίνησης δεν χρειάζεται να ασκούν ροπή συγκράτησης, πράγμα που σημαίνει ότι ο κινητήρας μπορεί να απενεργοποιηθεί πλήρως κατά τις διακοπές λειτουργίας, εξοικονομώντας ενέργεια και μειώνοντας τη συσσώρευση θερμότητας.

Για να επιτευχθεί αποτελεσματικό αυτό-κλείδωμα, ο συντελεστής τριβής μεταξύ του ατέρμονα και του ατέρμονα γραναζιού πρέπει να είναι επαρκής και η γωνία του ηλεκτροδίου πρέπει να είναι κάτω από τη γωνία τριβής. Το εργοστάσιό μας χρησιμοποιεί υψηλής ποιότητας γρανάζια από κράμα μπρούτζου που παρέχουν βέλτιστο συντελεστή τριβής (συνήθως 0,08-0,12) και γωνία ηλεκτροδίου 3 έως 5 μοίρες για τα περισσότερα μοντέλα αυτοασφάλισης. Αυτό διασφαλίζει ότι το αυτοκλείδωμα είναι αξιόπιστο ακόμα και μετά από παρατεταμένη φθορά. Ωστόσο, για εφαρμογές πολύ υψηλής απόδοσης όπου δεν απαιτείται αυτοκλείδωμα, τα σχέδια του κιβωτίου ταχυτήτων ατέρμονα μπορούν επίσης να εφοδιαστούν με μεγαλύτερες γωνίες ηλεκτροδίου (π.χ. 12-15 μοίρες) για να επιτευχθούν υψηλότερες αποδόσεις (έως 92 τοις εκατό), σε βάρος της ικανότητας αυτοασφάλισης. Η τεχνική μας ομάδα στοRaydafon Technology Group Co., Limitedμπορεί να σας συμβουλεύσει για την καλύτερη διαμόρφωση με βάση την κλίση, το φορτίο και τις απαιτήσεις ασφάλειας του μεταφορέα σας.

Στην πράξη, η δυνατότητα αυτοασφάλισης του κιβωτίου ταχυτήτων τύπου ατέρμονα έχει αποδειχθεί ανεκτίμητη σε πολλές εφαρμογές μεταφοράς. Για παράδειγμα, σε ένα εργοστάσιο επεξεργασίας τροφίμων με κεκλιμένους ιμάντα μεταφοράς, το κιβώτιο ταχυτήτων τύπου ατέρμονα εμποδίζει τον ιμάντα να γλιστρήσει προς τα πίσω όταν η γραμμή σταματά για καθαρισμό. Σε μια γραμμή συναρμολόγησης αυτοκινήτων, το κιβώτιο ταχυτήτων τύπου ατέρμονα συγκρατεί τον μεταφορέα στη θέση του κατά τη διάρκεια ρομποτικών εργασιών, διασφαλίζοντας ότι τα εξαρτήματα βρίσκονται με ακρίβεια. Η αξιοπιστία αυτής της δυνατότητας αυτόματου κλειδώματος είναι ένας σημαντικός λόγος για τον οποίο οι σχεδιαστές του συστήματος μεταφοράς συνεχίζουν να επιλέγουν το κιβώτιο ταχυτήτων τύπου ατέρμονα έναντι άλλων τύπων κιβωτίων ταχυτήτων, όπως ελικοειδή ή πλανητικές μονάδες, που συνήθως απαιτούν πρόσθετους μηχανισμούς πέδησης. Τα εκτεταμένα δεδομένα πεδίου του εργοστασίου μας δείχνουν ότι οι μεταφορείς που είναι εξοπλισμένοι με το κιβώτιο ταχυτήτων τύπου worm έχουν αντιμετωπίσει μηδενικά περιστατικά οπισθοπορείας σε περισσότερες από 50.000 εγκαταστάσεις παγκοσμίως.

Πώς το κιβώτιο ταχυτήτων τύπου Worm επιτυγχάνει υψηλή πυκνότητα ροπής σε μια συμπαγή σχεδίαση;

Τα συστήματα μεταφοράς είναι συχνά περιορισμένα στον χώρο, με περιορισμένο χώρο για μεγάλα μηχανήματα κίνησης και κιβώτια ταχυτήτων. Το κιβώτιο ταχυτήτων τύπου ατέρμονα είναι εγγενώς συμπαγές επειδή ο ατέρμονας τροχός και ο ατέρμονας τροχός είναι διατεταγμένοι σε ορθή γωνία, επιτρέποντας στον κινητήρα να τοποθετηθεί παράλληλα ή κάθετα προς τον άξονα του μεταφορέα, ανάλογα με την εφαρμογή. Το πιο σημαντικό είναι ότι το κιβώτιο ταχυτήτων τύπου ατέρμονα επιτυγχάνει υψηλούς λόγους μείωσης σε μία βαθμίδα μετάδοσης, πράγμα που σημαίνει ότι ένας μικρότερος κινητήρας μπορεί να χρησιμοποιηθεί για την παροχή της απαιτούμενης ροπής εξόδου, μειώνοντας περαιτέρω το συνολικό αποτύπωμα. Για παράδειγμα, ένα κιβώτιο ταχυτήτων μονής βαθμίδας με αναλογία 50:1 είναι κοινό, ενώ ένα ελικοειδές κιβώτιο ταχυτήτων θα απαιτούσε τρία ή τέσσερα στάδια για να επιτευχθεί η ίδια μείωση, καταλαμβάνοντας πολύ περισσότερο χώρο. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited έχει βελτιστοποιήσει τη σχεδίαση του κιβωτίου ταχυτήτων με συμπαγή κεντρική απόσταση (CD) που κυμαίνεται από 40 mm έως 160 mm για τα τυπικά μοντέλα μας, παρέχοντας ένα ευρύ φάσμα εξόδου ροπής από 50 Nm έως 3.000 Nm.

Ειδικά σχεδιαστικά χαρακτηριστικά που συμβάλλουν στην πυκνότητα ροπής στο κιβώτιο ταχυτήτων ατέρμονα:

• Σκληρυμένο και αλεσμένο σκουλήκι:Το σκουλήκι είναι κατασκευασμένο από σκληρυμένο κράμα χάλυβα (20CrMnTi) με σκληρότητα 58-62 HRC και το προφίλ σπειρώματος γείωσης εξασφαλίζει χαμηλή τριβή και υψηλή ικανότητα μεταφοράς φορτίου. Αυτό επιτρέπει στο κιβώτιο ταχυτήτων να μεταδίδει έως και 3.000 Nm ροπής με κεντρική απόσταση μόνο 160 mm.
• Φυγοκεντρικά χυτό μπρούτζινο σκουλήκι:Ο τροχός σκουληκιού είναι κατασκευασμένος από χαλκό CuSn12Ni2, ο οποίος έχει εξαιρετική αντοχή στη φθορά και υψηλές φέρουσες ιδιότητες. Η διαδικασία φυγοκεντρικής χύτευσης παράγει μια πυκνή δομή χωρίς πορώδες που αυξάνει τη διάρκεια ζωής του γραναζιού σε κόπωση.
• Βελτιστοποιημένο προφίλ δοντιών:Χρησιμοποιούμε ένα τροποποιημένο προφίλ ελικοειδούς δοντιού με γωνία πίεσης 22,5 μοιρών, το οποίο παρέχει ισορροπία μεταξύ ικανότητας φόρτωσης και απόδοσης. Αυτό το προφίλ μειώνει επίσης τη συγκέντρωση πίεσης στη ρίζα του δοντιού, αυξάνοντας την αντίσταση του κιβωτίου ταχυτήτων ατέρμονα στα φορτία κραδασμών.
• Ρουλεμάν υψηλής χωρητικότητας:Τα κωνικά ρουλεμάν κυλίνδρων χρησιμοποιούνται στον άξονα ατέρμονα για να χειρίζονται τόσο ακτινικά όσο και αξονικά φορτία, ενώ ρουλεμάν βαθιάς αυλάκωσης χρησιμοποιούνται στον άξονα ατέρμονα τροχού. Αυτά τα ρουλεμάν έχουν μέγεθος ώστε να υπερβαίνουν την ονομαστική διάρκεια ζωής του κιβωτίου ταχυτήτων (L10 > 20.000 ώρες).

Για να ποσοτικοποιήσετε το πλεονέκτημα της πυκνότητας της ροπής, σκεφτείτε μια τυπική εφαρμογή μεταφορέα που απαιτεί 500 Nm ροπής εξόδου στις 20 σ.α.λ. Ένα ελικοειδές κιβώτιο ταχυτήτων με μείωση 4 σταδίων μπορεί να έχει κεντρική απόσταση 200 mm και βάρος 120 kg. Το κιβώτιο ταχυτήτων ατέρμονος με αναλογία 40:1 μπορεί να αποδώσει την ίδια ροπή με κεντρική απόσταση 100 mm και βάρος μόνο 60 kg, μειώνοντας τον απαιτούμενο χώρο τοποθέτησης κατά 60 τοις εκατό και απλοποιώντας τη συνολική δομή του μεταφορέα. Αυτή η συμπαγής είναι ιδιαίτερα πολύτιμη στα αρθρωτά συστήματα μεταφοράς, όπου χρησιμοποιούνται πολλαπλοί μηχανισμοί κίνησης σε περιορισμένη επιφάνεια δαπέδου.

Επιπλέον, η διαμόρφωση ορθής γωνίας του κιβωτίου ταχυτήτων τύπου worm προσφέρει ευελιξία στην εγκατάσταση. Ο άξονας εισόδου μπορεί να τοποθετηθεί οριζόντια ή κατακόρυφα και ο κινητήρας μπορεί να τοποθετηθεί επάνω, κάτω ή στο πλάι, ανάλογα με τον διαθέσιμο χώρο. Το εργοστάσιό μας παρέχει πολλαπλές επιλογές τοποθέτησης, συμπεριλαμβανομένης της τοποθέτησης στο πόδι, της στερέωσης με φλάντζα και της τοποθέτησης βραχίονα ροπής, για να ταιριάζει σε οποιαδήποτε διάταξη μεταφορέα. Αυτή η προσαρμοστικότητα, σε συνδυασμό με την υψηλή πυκνότητα ροπής, καθιστά το κιβώτιο ταχυτήτων ατέρμονα ιδανική λύση τόσο για νέα σχέδια μεταφορέων όσο και για εφαρμογές εκ των υστέρων προσαρμογής όπου ο χώρος είναι υψηλός.

Ποιες είναι οι βασικές τεχνικές προδιαγραφές του κιβωτίου ταχυτήτων Worm για Μεταφορείς;

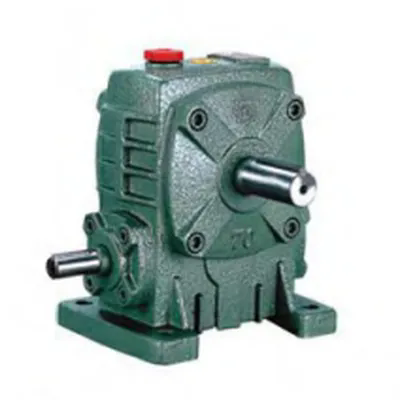

Η Raydafon προσφέρει μια ολοκληρωμένη σειρά κιβωτίων ταχυτήτων τύπου worm ειδικά σχεδιασμένα για εφαρμογές μεταφοράς. Η σειρά μας περιλαμβάνει μοντέλα με κεντρικές αποστάσεις από 40mm έως 160mm, καλύπτοντας ένα ευρύ φάσμα απαιτήσεων ροπής και ταχύτητας. Ο παρακάτω πίνακας παρέχει βασικές προδιαγραφές για τα πιο δημοφιλή μας μοντέλα κιβωτίων ταχυτήτων τύπου ατέρμονα, τα οποία χρησιμοποιούνται σε μεταφορικούς ιμάντες, κυλινδρικούς μεταφορείς, κοχλιωτούς μεταφορείς και δονούμενους τροφοδότες. Όλες οι τιμές βασίζονται σε δοκιμές τύπου σύμφωνα με τα πρότυπα ISO 9001 και DIN 3996. Το εργοστάσιό μας μπορεί επίσης να προσαρμόσει τον άξονα εισόδου, τον άξονα εξόδου, τη φλάντζα στερέωσης και την αναλογία ώστε να ταιριάζει με το συγκεκριμένο σχέδιο του μεταφορέα σας.

Εκτός από τα τυπικά μοντέλα κιβωτίων ταχυτήτων τύπου ατέρμονα, το εργοστάσιό μας προσφέρει ένα πακέτο "έτοιμο για μεταφορά" που περιλαμβάνει έναν ενσωματωμένο προσαρμογέα άξονα εισόδου, κλειδί άξονα εξόδου και προεγκατεστημένο αναπνευστήρα λαδιού. Αυτό το πακέτο απλοποιεί την εγκατάσταση και διασφαλίζει ότι το κιβώτιο ταχυτήτων είναι έτοιμο για άμεση χρήση κατά την παράδοση. Παρέχουμε επίσης ένα προαιρετικό κιτ στερέωσης βραχίονα ροπής, το οποίο επιτρέπει στο κιβώτιο ταχυτήτων να απορροφά τη ροπή αντίδρασης χωρίς άκαμπτη βάση, ένα χαρακτηριστικό ιδιαίτερα χρήσιμο για δονητικούς μεταφορείς.

Όλα τα κιβώτια ταχυτήτων ατέρμονα είναι γεμάτα με συνθετικό λάδι κιβωτίου ταχυτήτων που είναι βαθμολογημένο για ακραίες θερμοκρασίες (-40°C έως +120°C) και είναι μη τοξικό, καθιστώντας τα κατάλληλα για μεταφορείς χειρισμού τροφίμων. Το περίβλημα είναι κατασκευασμένο από χυτοσίδηρο υψηλής ποιότητας (GGG-40) με ενισχυμένες νευρώσεις, παρέχοντας μέγιστη ακαμψία και εξαιρετική απαγωγή θερμότητας. Το εργοστάσιό μας εφαρμόζει επίστρωση δύο στρωμάτων ανθεκτική στη διάβρωση (εποξειδικό αστάρι και τελική επίστρωση πολυουρεθάνης) που είναι ανθεκτική στα χημικά και την υποβάθμιση της υπεριώδους ακτινοβολίας, εξασφαλίζοντας μεγάλη διάρκεια ζωής σε σκληρά βιομηχανικά περιβάλλοντα. Κάθε κιβώτιο ταχυτήτων τύπου ατέρμονα υποβάλλεται σε δοκιμή 4 ωρών χωρίς φορτίο και στη συνέχεια δοκιμή απόδοσης πλήρους φορτίου και παρέχουμε λεπτομερή αναφορά δοκιμής με κάθε μονάδα.

Πώς μπορεί το κιβώτιο ταχυτήτων Worm να μειώσει τον θόρυβο και τους κραδασμούς στις λειτουργίες του μεταφορέα;

Ο θόρυβος και οι κραδασμοί είναι σημαντικές ανησυχίες στα συστήματα μεταφοράς, ιδιαίτερα σε εσωτερικά περιβάλλοντα, όπως εργοστάσια παραγωγής, αποθήκες και εγκαταστάσεις επεξεργασίας τροφίμων. Ο υπερβολικός θόρυβος μπορεί να οδηγήσει σε προβλήματα υγείας των εργαζομένων, ενώ η δόνηση μπορεί να προκαλέσει πρόωρη φθορά των εξαρτημάτων του μεταφορέα και ζημιά στο προϊόν. Το κιβώτιο ταχυτήτων τύπου ατέρμονα προσφέρει εγγενώς χαμηλότερα επίπεδα θορύβου και κραδασμών σε σύγκριση με πολλούς άλλους τύπους κιβωτίων ταχυτήτων, λόγω της ολισθαίνουσας δράσης μεταξύ του ατέρμονα και του ατέρμονα τροχού, που έχει ως αποτέλεσμα τη σταδιακή εμπλοκή του φορτίου και όχι την ξαφνική πρόσκρουση των γραναζιών δικτύωσης. Στη Raydafon, το εργοστάσιό μας έχει βελτιώσει ακόμη περισσότερο την αθόρυβη λειτουργία των κιβωτίων ταχυτήτων μας μέσω ενός συνδυασμού κατασκευής ακριβείας, βελτιστοποιημένων προφίλ δοντιών και προηγμένης λίπανσης.

Ειδικά σχεδιαστικά χαρακτηριστικά του κιβωτίου ταχυτήτων τύπου worm που μειώνουν τον θόρυβο και τους κραδασμούς:

• Κλωστές αλεσμένου σκουληκιού:Το σκουλήκι αλέθεται σε τραχύτητα επιφάνειας Ra 0,2 μικρομέτρων, μειώνοντας τον θόρυβο που προκαλείται από την τριβή και εξασφαλίζοντας ομαλή εμπλοκή με τον τροχό σκουληκιού. Αυτή η λείανση ακριβείας μειώνει επίσης τον συντελεστή τριβής, βελτιώνοντας την απόδοση ενώ μειώνει τις θερμοκρασίες λειτουργίας.
• Βελτιστοποίηση γωνίας έλικας:Επιλέγουμε προσεκτικά τη γωνία έλικας για να ελαχιστοποιήσουμε τη διακύμανση στην ακαμψία πλέγματος του ζεύγους γραναζιών. Μια χαμηλότερη διακύμανση στην ακαμψία μεταφράζεται σε λιγότερη διέγερση κραδασμών, με αποτέλεσμα ένα πιο αθόρυβο κιβώτιο ταχυτήτων τύπου ατέρμονα.
• Περίβλημα με απόσβεση ήχου:Το περίβλημα από χυτοσίδηρο έχει σχεδιαστεί με παχύτερους τοίχους σε κρίσιμες περιοχές και ενσωματώνει εσωτερικές νευρώσεις που διασπούν τη διάδοση των ηχητικών κυμάτων. Αυτή η τεχνική παθητικής μείωσης θορύβου μπορεί να μειώσει τη συνολική στάθμη ήχου κατά 5 έως 8 dBA σε σύγκριση με τα τυπικά σχέδια.
• Ρουλεμάν υψηλής ποιότητας:Η χρήση ρουλεμάν premium με χαμηλό ακτινωτό παιχνίδι και υψηλή ακρίβεια (κατηγορία P5 ή P6) μειώνει την εξάντληση του άξονα και, κατά συνέπεια, τη δόνηση που μεταδίδεται στο πλαίσιο του μεταφορέα. Χρησιμοποιούμε επίσης μια ρύθμιση προφόρτισης ρουλεμάν που διατηρεί σταθερή επαφή, ελαχιστοποιώντας τους κραδασμούς κατά τη διάρκεια ζωής του κιβωτίου ταχυτήτων τύπου ατέρμονα.

Για να ποσοτικοποιήσει την απόδοση του θορύβου, το εργοστάσιό μας διεξήγαγε μια δοκιμή θορύβου σε έναν ανηχοϊκό θάλαμο. Σε τυπική ταχύτητα μεταφοράς 30 σ.α.λ. και φορτίο 80 τοις εκατό της ονομαστικής ροπής, η στάθμη ηχητικής πίεσης του κιβωτίου ταχυτήτων ατέρμονα μετρήθηκε στα 72 dBA, σε σύγκριση με 78 dBA για μια τυπική ανταγωνιστική μονάδα και 82 dBA για ένα ελικοειδή κιβώτιο ταχυτήτων παρόμοιας χωρητικότητας. Αυτή η μείωση κατά 6-10 dBA είναι σημαντική, καθώς η μείωση κατά 3 dBA θεωρείται ότι μειώνει στο μισό το επίπεδο θορύβου. Σε μια εφαρμογή μεταφοράς πραγματικού κόσμου, αυτή η διαφορά μπορεί να μετατρέψει ένα θορυβώδες, άβολο περιβάλλον εργασίας σε ένα πιο ευχάριστο και παραγωγικό.

Η μείωση των κραδασμών είναι εξίσου σημαντική. Το κιβώτιο ταχυτήτων τύπου ατέρμονα παράγει ταχύτητες κραδασμών (σύμφωνα με το ISO 10816) μικρότερες από 1,8 mm/s RMS, που είναι πολύ εντός του "καλού" εύρους για βιομηχανικές μηχανές. Αυτό το χαμηλό επίπεδο κραδασμών παρατείνει τη διάρκεια ζωής του μεταφορικού ιμάντα, των κυλίνδρων και των ρουλεμάν και επίσης μειώνει τον κίνδυνο μετατόπισης του προϊόντος στον ιμάντα. Για εφαρμογές με ιδιαίτερα αυστηρά όρια κραδασμών, όπως αυτές που μεταφέρουν ευαίσθητα ηλεκτρονικά εξαρτήματα ή είδη διατροφής, το εργοστάσιό μας μπορεί να προμηθεύσει ένα κιβώτιο ταχυτήτων με προαιρετική βάση απομόνωσης κραδασμών και έναν δυναμικά ισορροπημένο άξονα εξόδου. Δίνοντας προτεραιότητα στη μείωση του θορύβου και των κραδασμών στη σχεδίαση του κιβωτίου ταχυτήτων ατέρμονα, βοηθάμε τους χειριστές των μεταφορέων να επιτύχουν μια ασφαλέστερη, πιο αξιόπιστη και πιο αποτελεσματική διαδικασία χειρισμού υλικού.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Είναι πάντα αξιόπιστο το αυτοκλείδωμα του κιβωτίου ταχυτήτων με κλίση για κεκλιμένους μεταφορείς;

Απάντηση: Η αξιοπιστία της δυνατότητας αυτοασφάλισης εξαρτάται από τον συντελεστή τριβής και τη γωνία μολύβδου του σκουληκιού. Τα κιβώτια ταχυτήτων τύπου ατέρμονα είναι σχεδιασμένα με γωνία μολύβδου κάτω από τη γωνία τριβής (συνήθως 3-5 μοίρες) για να διασφαλίζεται αξιόπιστο αυτοκλείδωμα υπό κανονικές συνθήκες λειτουργίας. Ωστόσο, εάν ο μεταφορέας υπόκειται σε υψηλά φορτία κραδασμών ή κραδασμών, το αυτοκλείδωμα μπορεί να ξεπεραστεί προσωρινά. Σε τέτοιες περιπτώσεις, συνιστούμε να χρησιμοποιήσετε ένα κιβώτιο ταχυτήτων με ελαφρώς μεγαλύτερη γωνία ηλεκτροδίου και να προσθέσετε ένα εξωτερικό φρένο για πρόσθετη ασφάλεια. Το εργοστάσιό μας μπορεί να παρέχει λεπτομερείς οδηγίες για την επιλογή της κατάλληλης διαμόρφωσης αυτοασφάλισης για τη συγκεκριμένη κλίση και το προφίλ φορτίου σας.

Ερώτηση 2: Πώς συγκρίνεται η απόδοση ενός κιβωτίου ταχυτήτων τύπου ατέρμονα με ένα ελικοειδές κιβώτιο ταχυτήτων για εφαρμογές μεταφοράς;

Απάντηση: Ένα κιβώτιο ταχυτήτων τύπου ατέρμονα με υψηλή αναλογία μείωσης (π.χ. 50:1) έχει συνήθως απόδοση 70 έως 85 τοις εκατό, ενώ ένα ελικοειδές κιβώτιο ταχυτήτων της ίδιας αναλογίας μπορεί να επιτύχει απόδοση 90 έως 95 τοις εκατό. Ωστόσο, η αποτελεσματικότητα του κιβωτίου ταχυτήτων δεν είναι ο μόνος παράγοντας. Η ικανότητα αυτοασφάλισης, η συμπαγής και η πιο αθόρυβη λειτουργία του συχνά υπερτερούν του ελαφρού μειονέκτημα της απόδοσης. Για μεταφορείς που λειτουργούν συνεχώς με πλήρες φορτίο, το ελικοειδές κιβώτιο ταχυτήτων μπορεί να είναι πιο ενεργειακά αποδοτικό, αλλά για εφαρμογές μέτριας χρήσης ή διαλείπουσας λειτουργίας, τα συνολικά πλεονεκτήματα του κιβωτίου ταχυτήτων τύπου ατέρμονα το καθιστούν την προτιμώμενη επιλογή. Το εργοστάσιό μας μπορεί να εκτελέσει μια ανάλυση κόστους ενέργειας για να σας βοηθήσει να αποφασίσετε ποιος τύπος είναι ο καλύτερος για τη λειτουργία σας.

Ερώτηση 3: Ποιο είναι το συνιστώμενο λιπαντικό για ένα κιβώτιο ταχυτήτων τύπου ατέρμονα σε υπηρεσία μεταφοράς;

Απάντηση: Συνιστούμε τη χρήση συνθετικού λιπαντικού γραναζιού υψηλής ποιότητας (ISO VG 460 ή 680) για τις περισσότερες εφαρμογές μεταφορέων, καθώς παρέχει εξαιρετική αντοχή φιλμ και παραμένει σταθερό σε μεγάλο εύρος θερμοκρασιών. Για κιβώτια ταχυτήτων τύπου ατέρμονα που λειτουργούν σε χαμηλές ταχύτητες (κάτω από 20 σ.α.λ.) ή σε ψυχρά περιβάλλοντα (κάτω από 0°C), μπορεί να χρησιμοποιηθεί λάδι χαμηλότερου ιξώδους (ISO VG 320) για τη μείωση των απωλειών αναδόμησης. Το εργοστάσιό μας προμηθεύει κιβώτια ταχυτήτων τύπου ατέρμονα προγεμισμένα με το προτεινόμενο λάδι μας και παρέχει ένα λεπτομερές διάγραμμα λίπανσης. Συνιστάται η τακτική ανάλυση λαδιών, ειδικά για μεταφορείς που λειτουργούν σε σκονισμένα ή διαβρωτικά περιβάλλοντα.

Ερώτηση 4: Μπορεί το κιβώτιο ταχυτήτων τύπου ατέρμονα να χειριστεί τα κρουστικά φορτία που είναι κοινά στους μεταφορείς χύδην υλικού;

Απάντηση: Ναι, τα κιβώτια ταχυτήτων ατέρμονα είναι σχεδιασμένα να χειρίζονται φορτία κραδασμών, χάρη στη στιβαρή κατασκευή του ατέρμονα και του ατέρμονα τροχού. Ο μπρούτζινος ατέρμονας τροχός έχει μέτρια ολκιμότητα που απορροφά την ενέργεια κρούσης, ενώ ο σκουλήκι από σκληρυμένο χάλυβα αντιστέκεται στην επιφανειακή κόπωση. Για εφαρμογές με σοβαρά φορτία κραδασμών, όπως οι μεταφορείς πέτρινων θραυστήρων, μπορούμε να προμηθεύσουμε ένα κιβώτιο ταχυτήτων με μεγαλύτερη απόσταση στο κέντρο και έναν ενσωματωμένο περιοριστή ροπής. Ο περιοριστής ροπής αποδεσμεύει τον άξονα εξόδου όταν ξεπεραστεί μια προκαθορισμένη ροπή, αποτρέποντας ζημιά στο κιβώτιο ταχυτήτων ατέρμονα και στον μεταφορέα. Το εργοστάσιό μας παρέχει ονομασίες φορτίου κραδασμών για όλα τα μοντέλα κιβωτίων ταχυτήτων ατέρμονα, με βάση τα πρότυπα IEC 60804.

Ερώτηση 5: Ποια είναι η τυπική διάρκεια ζωής ενός κιβωτίου ταχυτήτων τύπου ατέρμονα σε ένα σύστημα μεταφοράς και πώς μπορεί να παραταθεί;

Απάντηση: Η τυπική διάρκεια ζωής του κιβωτίου ταχυτήτων τύπου ατέρμονα σε μια εφαρμογή μεταφοράς είναι 50.000 έως 100.000 ώρες υπό ονομαστικό φορτίο. Αυτό μπορεί να επεκταθεί εκτελώντας τακτική συντήρηση: ελέγχοντας τη στάθμη και την ποιότητα του λαδιού κάθε 500 ώρες, αντικαθιστώντας το λάδι κάθε 2.000 ώρες (ή ετησίως) και επιθεωρώντας τη στεγανοποίηση του άξονα εξόδου για διαρροές. Για απαιτητικές εφαρμογές, συνιστούμε να χρησιμοποιείτε συνθετικό λάδι με πρόσθετα κατά της φθοράς και να αλλάζετε το λάδι σε διαστήματα 3.000 ωρών. Το εργοστάσιό μας προσφέρει μια υπηρεσία παρακολούθησης κατάστασης που μετρά τους κραδασμούς του κιβωτίου ταχυτήτων και την υποβάθμιση του λαδιού, επιτρέποντάς σας να προγραμματίσετε τη συντήρηση πριν συμβεί μια βλάβη. Με την κατάλληλη συντήρηση, ένα κιβώτιο ταχυτήτων μπορεί εύκολα να ξεπεράσει τις 150.000 ώρες λειτουργίας.

Συμπέρασμα: Το κιβώτιο ταχυτήτων Worm—Μια αξιόπιστη λύση για τον αυτοματισμό μεταφορέων

Το κιβώτιο ταχυτήτων τύπου ατέρμονα εξακολουθεί να είναι η προτιμώμενη λύση για τα συστήματα μεταφοράς επειδή ανταποκρίνεται στις βασικές απαιτήσεις του χειρισμού υλικών: ασφαλή συγκράτηση του φορτίου (μέσω αυτοασφάλισης), υψηλή ροπή σε συμπαγές αποτύπωμα, αθόρυβη και χωρίς κραδασμούς λειτουργία και μακροπρόθεσμη αξιοπιστία. Στην Raydafon Technology Group Co., Limited, το εργοστάσιό μας έχει τελειοποιήσει τη σχεδίαση και την κατασκευή κιβωτίων ταχυτήτων τύπου worm για να ανταποκρίνεται στις απαιτήσεις των σύγχρονων μεταφορέων, ενσωματώνοντας προηγμένα υλικά, μηχανική κατεργασία ακριβείας και αυστηρό ποιοτικό έλεγχο. Είτε σχεδιάζετε μια νέα γραμμή μεταφοράς είτε αναβαθμίζετε μια υπάρχουσα, η γκάμα των κιβωτίων ταχυτήτων τύπου worm προσφέρει την απόδοση, την ευελιξία και την αντοχή που χρειάζεστε.

Είστε έτοιμοι να βελτιώσετε την απόδοση του συστήματος μεταφοράς σας με ένα αξιόπιστο κιβώτιο ταχυτήτων τύπου ατέρμονα;Επικοινωνήστε σήμερα με την Raydafon Technology Group Co., Limitedγια μια ολοκληρωμένη διαβούλευση για την επιλογή κιβωτίου ταχυτήτων. Η ομάδα μηχανικών μας θα αναλύσει την ταχύτητα, τη ροπή και τις περιβαλλοντικές συνθήκες του μεταφορέα σας και θα προτείνει το βέλτιστο μοντέλο κιβωτίου ταχυτήτων τύπου ατέρμονα με τη σωστή αναλογία, τοποθέτηση και επιλογές στεγανοποίησης. Παρέχουμε δείγματα μονάδων για δοκιμή, τρισδιάστατα μοντέλα CAD για ενσωμάτωση και πλήρη υποστήριξη μετά την πώληση.Ζητήστε τώρα τη δωρεάν πρόταση σχεδίασης του κιβωτίου ταχυτήτων τύπου worm από την Raydafon Technology Group Co., Limited και ζήστε τη διαφορά μιας πραγματικά βελτιστοποιημένης κίνησης μεταφοράς.
