Τι επηρεάζει την ικανότητα φόρτωσης του κωνικού γραναζιού;

Τα κωνικά γρανάζια διαδραματίζουν κρίσιμο ρόλο στη μετάδοση κίνησης και ροπής μεταξύ διασταυρούμενων αξόνων, ειδικά σε βιομηχανικά συστήματα βαρέως τύπου όπως συστήματα μετάδοσης κίνησης αυτοκινήτων, εξοπλισμός εξόρυξης, θαλάσσια πρόωση, ρομποτική και αυτοματοποιημένα μηχανήματα. Όταν οι μηχανικοί αξιολογούν την απόδοση, ανακύπτει πάντα ένα βασικό ερώτημα: Τι επηρεάζει την ικανότητα φόρτωσης του γραναζιού λοξοτομής; Η απάντηση βρίσκεται σε έναν συνδυασμό επιστήμης υλικών, γεωμετρίας γραναζιών, θερμικής επεξεργασίας, φινιρίσματος επιφανειών, λίπανσης και προτύπων κατασκευής ακριβείας. Η χωρητικότητα φορτίου δεν καθορίζεται ποτέ από μία μόνο παράμετρο. Είναι το αποτέλεσμα μιας ολοκληρωμένης μηχανικής ισορροπίας.

Στην Raydafon Technology Group Co., Limited, σχεδιάζουμε και κατασκευάζουμε συστήματα Precision Gear για απαιτητικές εφαρμογές όπου η σταθερότητα στη ροπή, η αντοχή στην κόπωση και η μεγάλη διάρκεια ζωής είναι αδιαπραγμάτευτα. Η ομάδα μηχανικών μας κατανοεί ότι η χωρητικότητα φορτίου καθορίζει άμεσα την αξιοπιστία, τη λειτουργική ασφάλεια και το συνολικό κόστος του κύκλου ζωής. Μέσω ελεγχόμενων διαδικασιών παραγωγής στο εργοστάσιό μας, προηγμένων συστημάτων επιθεώρησης και βελτιστοποιημένης γεωμετρίας των δοντιών, διασφαλίζουμε ότι κάθε Precision Gear πληροί τα διεθνή πρότυπα για αντοχή και ανθεκτικότητα. Αυτό το άρθρο παρέχει μια βαθιά τεχνική εξήγηση των παραγόντων που επηρεάζουνκωνικό γρανάζιχωρητικότητα φόρτωσης και πώς η επαγγελματική κατασκευή εξασφαλίζει σταθερή απόδοση.

Πίνακας περιεχομένων

• Τι ρόλο παίζει η επιλογή υλικού και η θερμική επεξεργασία στην ικανότητα φόρτωσης;
• Πώς η γεωμετρία του γραναζιού επηρεάζει την κατανομή του φορτίου του κωνικού γραναζιού;
• Γιατί η ακρίβεια κατασκευής καθορίζει την απόδοση του πραγματικού φορτίου;
• Περίληψη
• FAQ

Τι ρόλο παίζει η επιλογή υλικού και η θερμική επεξεργασία στην ικανότητα φόρτωσης;

Η επιλογή υλικού είναι το θεμέλιο της ικανότητας φόρτωσης του κωνικού γραναζιού. Η μηχανική αντοχή, το προφίλ σκληρότητας, η αντοχή στην κόπωση και η αντοχή σε κρούση ενός γραναζιού καθορίζονται κυρίως από το υλικό βάσης και την επακόλουθη θερμική επεξεργασία. Χωρίς την κατάλληλη μηχανική υλικών, ακόμη και η πιο ακριβής γεωμετρία του γραναζιού δεν μπορεί να αντέξει την υψηλή ροπή ή την κυκλική καταπόνηση.

1. Κοινά υλικά για κωνικά γρανάζια υψηλού φορτίου

Στο εργοστάσιό μας, συνήθως κατασκευάζουμεΕργαλείο ακριβείαςπροϊόντα που χρησιμοποιούν τους ακόλουθους κράμα χάλυβες:

• 20CrMnTi για ενανθρακωμένα γρανάζια που απαιτούν υψηλή σκληρότητα επιφάνειας
• 42CrMo για μετάδοση μεσαίας έως υψηλής ροπής
• 18CrNiMo7-6 για βαριές βιομηχανικές και μεταλλευτικές εφαρμογές
• Παραλλαγές ανοξείδωτου κράματος για διαβρωτικά περιβάλλοντα

Κάθε υλικό παρέχει μια διαφορετική ισορροπία μεταξύ της σκληρότητας του πυρήνα και της σκληρότητας της επιφάνειας. Για παράδειγμα:

2. Διαδικασίες θερμικής επεξεργασίας που βελτιώνουν την ικανότητα φόρτωσης

Η θερμική επεξεργασία επηρεάζει άμεσα την αντοχή σε κάμψη κόπωσης και την αντοχή στην επιφάνεια επαφής. Οι κύριες διαδικασίες που χρησιμοποιούνται στο εργοστάσιό μας περιλαμβάνουν:

• Ενανθράκωση για αύξηση της περιεκτικότητας σε άνθρακα στην επιφάνεια
• Σβήσιμο για βελτίωση της σκληρότητας
• Σκλήρυνση για μείωση της ευθραυστότητας
• Νιτρίωση για αντοχή στη φθορά
• Επαγωγική σκλήρυνση για τοπική ενίσχυση

Τα ενανθρακωμένα γρανάζια αναπτύσσουν ένα σκληρό εξωτερικό στρώμα, ανθεκτικό στα σκασίματα, ενώ διατηρούν έναν σκληρό πυρήνα ικανό να απορροφά τα κρουστικά φορτία. Αυτός ο σχεδιασμός διπλής δομής ενισχύει σημαντικά την ικανότητα φόρτωσης. Η Raydafon Technology Group Co., Limited ελέγχει προσεκτικά το βάθος ενανθράκωσης, συνήθως μεταξύ 0,8 mm και 1,5 mm ανάλογα με το μέγεθος της μονάδας.

3. Πρότυπα κατάταξης αντοχής και φορτίου κόπωσης

Η χωρητικότητα φορτίου του κωνικού γραναζιού υπολογίζεται σύμφωνα με τα πρότυπα ISO και AGMA. Δύο κύριοι τρόποι αστοχίας εξετάζονται:

• Αστοχία κόπωσης κάμψης στη ρίζα του δοντιού
• Αστοχία κόπωσης επαφής στο πλευρό του δοντιού

Η ακατάλληλη επιλογή υλικού μειώνει και τις δύο τιμές αντίστασης. Οι λύσεις μας Precision Gear υποβάλλονται σε μεταλλογραφική επιθεώρηση και δοκιμή σκληρότητας για επαλήθευση της δομικής συνοχής πριν από την αποστολή. Τελικά, το υλικό και η θερμική επεξεργασία καθορίζουν τη θεωρητική μέγιστη ροπή που μπορεί να μεταφέρει ένα γρανάζι. Χωρίς σωστή μεταλλουργία, οι βελτιώσεις στη γεωμετρία και τη λίπανση δεν μπορούν να αντισταθμίσουν τα αδύναμα δομικά θεμέλια.

Πώς η γεωμετρία του γραναζιού επηρεάζει την κατανομή του φορτίου του κωνικού γραναζιού;

Ενώ το υλικό παρέχει αντοχή, η γεωμετρία καθορίζει τον τρόπο με τον οποίο χρησιμοποιείται αυτή η αντοχή. Η κακή κατανομή φορτίου στις επιφάνειες των δοντιών μειώνει δραματικά την πραγματική ικανότητα φορτίου. Ακόμη και ο χάλυβας υψηλής αντοχής αποτυγχάνει πρόωρα εάν η συγκέντρωση τάσεων είναι υπερβολική.

1. Βασικές γεωμετρικές παράμετροι

Οι ακόλουθες παράμετροι επηρεάζουν την ικανότητα φόρτωσης του κωνικού γραναζιού:

• Μονάδα μέτρησης
• Αριθμός δοντιών
• Γωνία πίεσης
• Σπειροειδής γωνία
• Πλάτος προσώπου
• Τροποποίηση προφίλ δοντιού

Μια μεγαλύτερη μονάδα αυξάνει το πάχος των δοντιών, βελτιώνοντας την αντοχή κάμψης. Ένα μεγαλύτερο πλάτος προσώπου κατανέμει το φορτίο σε μια μεγαλύτερη περιοχή επαφής. Ωστόσο, αυτές οι προσαρμογές πρέπει να ευθυγραμμίζονται με τους περιορισμούς σχεδιασμού του συστήματος.

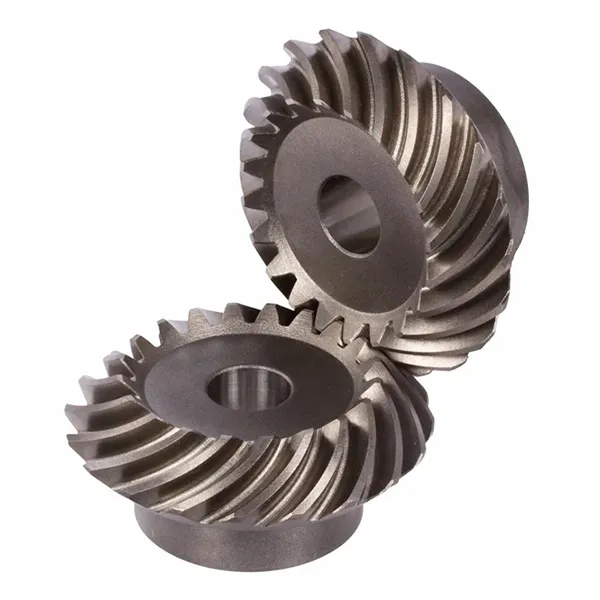

2. Spiral Bevel vs Straight Bevel Gears

Τα σπειροειδή κωνικά γρανάζια προσφέρουν γενικά μεγαλύτερη χωρητικότητα φορτίου σε σύγκριση με τα ίσια κωνικά γρανάζια λόγω της σταδιακής εμπλοκής των δοντιών. Αυτό μειώνει το κρουστικό φορτίο και τον θόρυβο.Raydafon Technology Group Co., Limitedειδικεύεται στην κατασκευή σπειροειδών γραναζιών ακριβείας για συστήματα υψηλής ροπής.

3. Φορτώστε τη Βελτιστοποίηση Μοτίβου Επαφών

Τα σωστά μοτίβα επαφής με τα δόντια αποτρέπουν την τοπική υπερφόρτωση. Το εργοστάσιό μας χρησιμοποιεί λογισμικό ανάλυσης επαφών γραναζιών για την προσομοίωση:

• Σφάλμα μετάδοσης
• Κατανομή φορτίου υπό ροπή
• Επίδραση θερμικής διαστολής
• Εφέ παραμόρφωσης άξονα

Τροποποιήσεις μικρογεωμετρίας, όπως το στέμμα και η διόρθωση μολύβδου βοηθούν στην εξισορρόπηση του στρες επαφής. Αυτό βελτιώνει άμεσα τη λειτουργική ικανότητα φορτίου αποτρέποντας την πρόωρη διάνοιξη.

4. Τεχνικές παράμετροι του Bevel Precision Gear μας

Βελτιστοποιώντας τη γεωμετρία, διασφαλίζουμε ότι κάθε Gear ακριβείας λειτουργεί εντός ασφαλών ορίων καταπόνησης ακόμη και κάτω από τη μέγιστη ροπή.

Γιατί η ακρίβεια κατασκευής καθορίζει την απόδοση του πραγματικού φορτίου;

Η θεωρητική ικανότητα φόρτωσης ενός κωνικού γραναζιού μπορεί να επιτευχθεί μόνο εάν ελέγχεται αυστηρά η κατασκευαστική ακρίβεια. Οι αποκλίσεις στο προφίλ των δοντιών, το σφάλμα βήματος, η εξάντληση ή το φινίρισμα της επιφάνειας μειώνουν σημαντικά την πραγματική ικανότητα φόρτωσης.

1. Ακρίβεια μηχανικής κατεργασίας

Η υψηλή χωρητικότητα φορτίου απαιτεί αυστηρό έλεγχο ανοχής. Το εργοστάσιό μας χρησιμοποιεί:

• Μηχανές κοπής με σπειροειδή κωνικά γρανάζια CNC
• Κέντρα μηχανικής κατεργασίας πέντε αξόνων
• Μηχανές λείανσης γραναζιών
• Συστήματα επιθεώρησης CMM

Η Raydafon διατηρεί αυστηρό έλεγχο ανοχής διαστάσεων για να εξασφαλίσει σταθερή γεωμετρία δοντιών σε όλες τις παρτίδες.

2. Φινίρισμα και λείανση επιφανειών

Τα γρανάζια γείωσης παρουσιάζουν χαμηλότερη τριβή και καλύτερη κατανομή επαφής. Η λείανση ακριβείας βελτιώνει:

• Σταθερότητα αναλογίας επαφής
• Μείωση θορύβου
• Σχηματισμός μεμβράνης λίπανσης
• Κουραστική ζωή

Αυτός είναι ο λόγος για τον οποίο οι λύσεις μας Precision Gear για εφαρμογές υψηλής ταχύτητας είναι πλήρως αλεσμένες και όχι μόνο αλεσμένες.

3. Ποιοτικός έλεγχος και δοκιμή

Η επικύρωση απόδοσης φορτίου περιλαμβάνει:

• Δοκιμή σχεδίου επαφής με τα δόντια
• Μέτρηση σκληρότητας
• Επιθεώρηση μαγνητικών σωματιδίων
• Δυναμική εξισορρόπηση

Η Raydafon Technology Group Co., Limited εφαρμόζει επιθεώρηση πολλαπλών σταδίων πριν από την αποστολή. Αυτό διασφαλίζει ότι οι υπολογισμοί της χωρητικότητας φορτίου μεταφράζονται σε πραγματική λειτουργική ανθεκτικότητα. Η ακρίβεια κατασκευής γεφυρώνει το χάσμα μεταξύ σχεδιασμού και απόδοσης πεδίου. Ακόμη και τα υλικά υψηλής ποιότητας δεν μπορούν να αντισταθμίσουν την κακή ποιότητα κατεργασίας.

Περίληψη

Τι επηρεάζει την ικανότητα φόρτωσης του κωνικού γραναζιού; Η απάντηση βρίσκεται σε έναν συνδυασμό αντοχής υλικού, βελτιστοποιημένης γεωμετρίας, ελεγχόμενης θερμικής επεξεργασίας, φινιρίσματος επιφανειών και αυστηρής ακρίβειας κατασκευής. Κάθε παράγοντας συμβάλλει στην αντοχή στην κόπωση στην κάμψη και στην ανθεκτικότητα στην επιφάνεια επαφής. Στη Raydafon Technology Group Co., Limited, ενσωματώνουμε μεταλλουργική τεχνογνωσία, προηγμένη τεχνολογία μηχανικής κατεργασίας και αυστηρά πρότυπα επιθεώρησης για την παραγωγή συστημάτων ακριβείας υψηλής απόδοσης προσαρμοσμένα στις βιομηχανικές απαιτήσεις.

Εάν αξιολογείτε προμηθευτές γραναζιών για εφαρμογές υψηλής ροπής, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας με τεχνικές συμβουλές και προσαρμοσμένη παραγωγή.Επικοινωνήστε με την Raydafon Technology Group Co., Limitedσήμερα για να συζητήσετε τις απαιτήσεις σας και να λάβετε μια λεπτομερή προσφορά.

FAQ

Ε1: Τι επηρεάζει περισσότερο τη χωρητικότητα φορτίου κωνικού γραναζιού σε βιομηχανικές εφαρμογές;
Η αντοχή του υλικού και η ποιότητα της θερμικής επεξεργασίας έχουν συνήθως τη μεγαλύτερη επίδραση επειδή καθορίζουν την κόπωση στην κάμψη και την αντίσταση στην επιφάνεια επαφής. Ωστόσο, η γεωμετρία και η ακρίβεια κατεργασίας πρέπει να ταιριάζουν με τις ιδιότητες του υλικού για να επιτευχθεί η απόδοση πλήρους φορτίου.

Ε2: Πώς η θερμική επεξεργασία βελτιώνει την ικανότητα φόρτωσης του κωνικού γραναζιού;
Η θερμική επεξεργασία αυξάνει τη σκληρότητα της επιφάνειας ενώ διατηρεί έναν σκληρό πυρήνα. Αυτή η διπλή δομή αποτρέπει το κάταγμα της ρίζας των δοντιών και το άνοιγμα της επιφάνειας κάτω από επαναλαμβανόμενους κύκλους ροπής.

Ε3: Βαθμός ακρίβειας γραναζιού ικανότητας φόρτωσης κρούσης;
Ναί. Η υψηλότερη ακρίβεια μειώνει τη συγκέντρωση τάσεων και την ανομοιόμορφη κατανομή του φορτίου. Αυτό επιτρέπει στο γρανάζι να λειτουργεί με ασφάλεια πιο κοντά στο θεωρητικό όριο φορτίου χωρίς πρόωρη φθορά.

Ε4: Γιατί προτιμάται το σπειροειδές κωνικό εργαλείο για συστήματα υψηλού φορτίου;
Τα σπειροειδή κωνικά γρανάζια εμπλέκονται σταδιακά και κατανέμουν τη δύναμη πιο ομοιόμορφα στην επιφάνεια του δοντιού. Αυτό μειώνει την καταπόνηση πρόσκρουσης και αυξάνει την αποτελεσματική ικανότητα φόρτωσης σε σύγκριση με τα ίσια κωνικά γρανάζια.

Ε5: Μπορούν οι συνθήκες λίπανσης να επηρεάσουν την ικανότητα φόρτωσης του κωνικού γραναζιού;
Η σωστή λίπανση αποτρέπει την επαφή μετάλλου με μέταλλο και μειώνει την κόπωση της επιφάνειας. Η ανεπαρκής λίπανση αυξάνει την τριβή και τη θερμότητα, μειώνοντας την αποτελεσματική ικανότητα φόρτωσης και μειώνοντας τη διάρκεια ζωής.
