Άξονας PTO για Στρογγυλά δεματοποιητές Case IH
  • Άξονας PTO για Στρογγυλά δεματοποιητές Case IHΆξονας PTO για Στρογγυλά δεματοποιητές Case IH
  • Άξονας PTO για Στρογγυλά δεματοποιητές Case IHΆξονας PTO για Στρογγυλά δεματοποιητές Case IH

Άξονας PTO για Στρογγυλά δεματοποιητές Case IH

Άξονας PTO για χορτοδετικές μηχανές Case IH — καλύπτει τις παραλλαγές RB444, RB454, RB455A, RB464, RB554 και RB564, καθώς και τις παραλλαγές RB454 Silage και RB454 Rotor Cutter. Οδηγίες σταθερής ταχύτητας CAT4 και CAT5 με συμπλέκτη τριβής. spline εισόδου 1.375-6 ή 1.375-21 ανάλογα με το τρακτέρ. απαίτηση ισχύος 40–100 hp (30–75 kW). Αναφορές ροπής συμπλέκτη από 1.000 N·m (CAT3/S4) έως 1.800 N·m (CAT4/S6). Στείλτε το μοντέλο του χορτοδετικού σας και τον πτερύγιο PTO του τρακτέρ — επιβεβαιώνουμε την κατηγορία γραμμής μετάδοσης κίνησης, τη ροπή του συμπλέκτη και το μήκος του άξονα και επιστρέφουμε μια εργοστασιακή προσφορά εντός 24 ωρών.

Αντικατάσταση OEM · Θήκη IH RB Series

Άξονας PTO για στρογγυλά χορτοδετικά Case IH — Γραμμές μετάδοσης κίνησης σταθερής ταχύτητας CAT4 & CAT5, 1.375-6 / 1.375-21 Spline

Ένας άξονας PTO χορτοδετικής δεματοποίησης αποτυγχάνει με έναν από τους δύο τρόπους: η γενική άρθρωση δεν μπορεί να λάβει τη γωνία στροφής στο κεφαλάρι, ή ο συμπλέκτης δεν γλιστράει με τη σωστή ροπή και το κιβώτιο ταχυτήτων δέχεται το σοκ. Αυτή η σελίδα παραθέτει τα μεγέθη άξονα, την απαιτούμενη ισχύ και τους αριθμούς ανταλλακτικών συμπλέκτη για Case IH RB444, RB454, RB455A, RB464, RB554 και χορτοδετικά RB564, ώστε να μπορείτε να ταιριάξετε έναν άξονα αντικατάστασης με το μοντέλο χορτοδετικής που χρησιμοποιείτε πραγματικά.

Baler Models Covered

6 Βασικά Μοντέλα RB444, RB454, RB455A, RB464, RB554, RB564 — συν παραλλαγές RB454 Silage και RB454 Rotor Cutter.

Μεγέθη γραμμής κίνησης

CAT4 / CAT5 Γραμμή μετάδοσης κίνησης σταθερής ταχύτητας με συμπλέκτη τριβής. Εισαγωγή spline 1.375-6 ή 1.375-21 ανάλογα με το τρακτέρ.

Απαίτηση ισχύος

40–100 ίπποι Από 30 kW στο RB444 έως 75 kW στο RB454 Rotor Cutter. Πλήρης ανάλυση στον παρακάτω πίνακα.

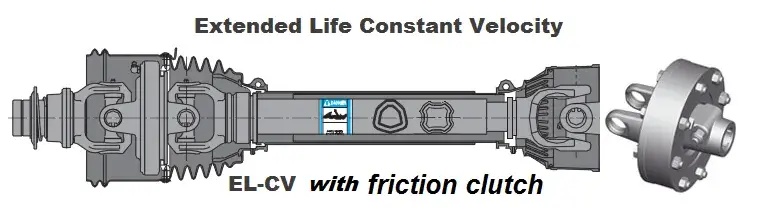

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Συγκρότημα άξονα PTO — σύνδεσμος σταθερής ταχύτητας, συμπλέκτης τριβής και ζυγός εισόδου 1.375-6.

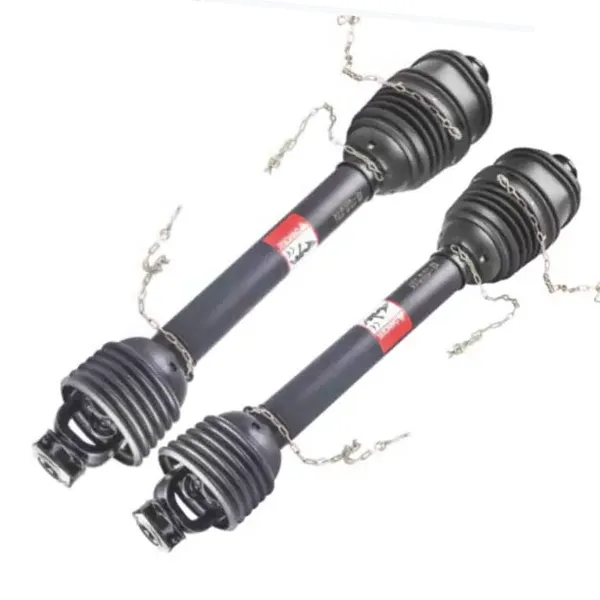

PTO shaft for Case IH round balers — clutch end and spline detail
Λεπτομέρεια από το άκρο του συμπλέκτη και τη ράχη — ρουλεμάν ζυγού και θωράκισης γρήγορης αποσύνδεσης.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Επιλογές ζυγού εισόδου — 1.375-6 και 1.375-21 spline, προσαρμοσμένες στο στέλεχος PTO του τρακτέρ.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Διαμόρφωση συμπλέκτη τριβής και μπουλόνι διάτμησης — το σημείο ολίσθησης προστατεύει το κιβώτιο ταχυτήτων του χορτοδετικού.

Πίνακας μοντέλου — Μέγεθος άξονα PTO και απαιτούμενη ισχύς από τον χορτοδετικό

Μοντέλα στρογγυλής δεματοποίησης Case IH — μέγεθος άξονα και απαίτηση ισχύος PTO
Μοντέλο Baler Μέγεθος άξονα PTO Απαιτείται PTO, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Ενσίρωση CAT4 65 (48)
RB454 Rotor Cutter CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Η υπόθεση IH απαιτεί γραμμές μετάδοσης κίνησης σταθερής ταχύτητας CAT4 ή CAT5 ανάλογα με το μοντέλο, με συμπλέκτη τριβής. Το RB454 Rotor Cutter είναι η μόνη παραλλαγή σε αυτό το εύρος που απαιτεί CAT5 με ισχύ 100 hp (75 kW) — εάν Το τρακτέρ σας είναι κάτω από αυτήν την τιμή, επιβεβαιώστε την κατασκευή του χορτοδετικού πριν την παραγγελία.

Constant velocity PTO shaft part number reference for Case IH round balers
Αναφορά PTO σταθερής ταχύτητας — Βασικοί αριθμοί ανταλλακτικών CAT3 έως CAT5, 540 και 1000 rpm.

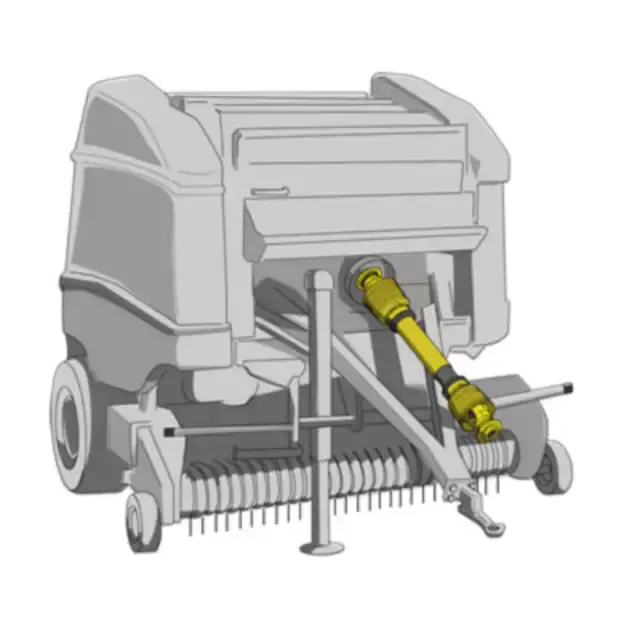

PTO shaft installed on a round baler in field operation
Εγκατάσταση πεδίου — γωνία άξονα και διάκενο θωράκισης στην είσοδο του χορτοδετικού.

Αριθμοί ανταλλακτικού PTO και συμπλέκτη σταθερής ταχύτητας

PTO σταθερής ταχύτητας — βασικοί αριθμοί ανταλλακτικών ανά κατηγορία και σπάγγος τρακτέρ
CV PTO Τρακτέρ Spline Αριθμός ανταλλακτικού βάσης
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Συμπλέκτες τριβής FT για είσοδο spline 1.375-6
Καθολικό μέγεθος Ροπή (N·m) Αριθμός ανταλλακτικού
CAT3 / S4 1.000 6QE344901R
CAT3 / S4 1.000 635E41203R
CAT4 / S6 1.800 663H53403R
CAT5 / S8 1.450 6LM453003R

Οι παραπάνω αριθμοί εξαρτημάτων αποτελούν σημεία αναφοράς για την αντιστοίχιση του άξονα με τον συνδυασμό χορτοδετικής και τρακτέρ. Αν σας ο χορτοδετικός χρησιμοποιεί διαφορετικό μισό εργαλείο ή το στέλεχος του τρακτέρ είναι 1.750-20 spline, στείλτε το μοντέλο και θα επιβεβαιώστε τον σωστό συνδυασμό. Το ευρύτεροΆξονας PTO για χορτοδετικές μηχανέςΗ γκάμα καλύπτει και άλλες μάρκες χορτοδετικών.

Τι αποφασίζει εάν ο άξονας ταιριάζει και διαρκεί

  1. Αντιστοιχίστε την κατηγορία της γραμμής μετάδοσης κίνησης με το μοντέλο του χορτοδετικού

    Τα CAT4 και CAT5 δεν είναι εναλλάξιμα σε αυτό το εύρος. Τα RB444, RB454 και RB455A τρέχουν CAT4. το RB464, Τα RB554 και RB564 τρέχουν το CAT5. το RB454 Rotor Cutter απαιτεί επίσης CAT5. Τοποθέτηση άξονα CAT4 σε χορτοδετικό που ζητά το CAT5 αφήνει την άρθρωση υποβαθμισμένη στη γωνία του κεφαλιού, όπου είναι και οι περισσότερες πρόωρες αστοχίες έναρξη.

  2. Ταιριάξτε τη ράβδο εισόδου με το τρακτέρ, όχι με το χορτοδετικό

    Η πλευρά του χορτοδετικού στερεώνεται από το εργαλείο, αλλά η πλευρά του τρακτέρ εξαρτάται από το τρακτέρ που χρησιμοποιείτε. 1.375-6 είναι το κοινό στέλεχος 540 σ.α.λ. 1.375-21 είναι το στέλεχος των 1000 σ.α.λ. Το 1.750-20 εμφανίζεται σε υψηλότερη ισχύ τρακτέρ. Η αποστολή του μοντέλου τρακτέρ και της φωτογραφίας στελέχους PTO είναι ο πιο γρήγορος τρόπος για να επιβεβαιώσετε ποιο ζυγό θα ταιριάζει. Εάν ενημερώνετε επίσης τη μονάδα δίσκου του εργαλείου, ανατρέξτε στοΆξονας PTOκατηγορία για όλο το φάσμα.

  3. Ρυθμίστε τον συμπλέκτη τριβής στο χορτοδετικό, όχι στο τρακτέρ

    Ο συμπλέκτης τριβής είναι εκεί για να γλιστρήσει πριν το κιβώτιο ταχυτήτων χορτοδετικής υποστεί φορτίο κρούσης. Ένας συμπλέκτης τέθηκε πολύ ψηλά θα μεταδώσει το σοκ κατευθείαν στο κιβώτιο ταχυτήτων. πολύ χαμηλά, γλιστράει κατά την κανονική δεματοποίηση. Οι FT Ο παραπάνω πίνακας συμπλέκτη δίνει τη ροπή αναφοράς ανά γενικό μέγεθος — 1.000 N·m για CAT3/S4, 1.800 N·m για CAT4/S6 και 1.450 N·m για CAT5/S8.

  4. Ελέγξτε τη γωνία του άξονα και το διάκενο της θωράκισης στο κεφαλάρι

    Ένας σύνδεσμος σταθερής ταχύτητας ανέχεται μεγαλύτερη γωνία στροφής από έναν τυπικό γενικό σύνδεσμο, αλλά η θωράκιση εξακολουθεί να χρειάζεται κάθαρση σε πλήρες κλείδωμα. Εάν ο άξονας πέσει προς τα έξω ή η θωράκιση έρθει σε επαφή με τη ράβδο έλξης στο ακρωτήρι, η άρθρωση θα αποτύχει νωρίς ανεξάρτητα από τη βαθμολογία. Η παραπάνω εικόνα δείχνει τη γωνία στόχου στο είσοδος χορτοδετικού. Για δεματοποιητές από άλλους κατασκευαστές, τοΆξονας PTO για χορτοδετικές μηχανές Kroneσελίδα παραθέτει τα ισοδύναμα σημεία αναφοράς.

Στείλτε το μοντέλο σας στο Baler και το τρακτέρ PTO Spline

Πείτε μας το μοντέλο του χορτοδετικού (RB444 έως RB564) και το στέλεχος PTO του τρακτέρ (1.375-6, 1.375-21 ή 1.750-20). Θα το κάνουμε επιβεβαιώστε την κατηγορία γραμμής μετάδοσης κίνησης, τη ροπή του συμπλέκτη και το μήκος του άξονα και επιστρέψτε μια εργοστασιακή προσφορά — συνήθως μέσα σε 24 ώρες. Διατίθενται προσαρμοσμένα μήκη και διαμορφώσεις ασπίδας. Εάν το εργαλείο σας χρησιμοποιεί α μη τυποποιημένο κιβώτιο ταχυτήτων, τοαγροτικό κιβώτιο ταχυτήτωνεύρος μπορεί επίσης να είναι σχετικό.
