Ποιες είναι οι διαφορές μεταξύ πλανητικού κιβωτίου ταχυτήτων σε σειρά και ορθής γωνίας;

Στα σύγχρονα συστήματα ελέγχου κίνησης, η επιλογή του κιβωτίου ταχυτήτων καθορίζει άμεσα την απόδοση, την αξιοπιστία και τη μακροπρόθεσμη σταθερότητα λειτουργίας του συστήματος. Μεταξύ των πιο ευρέως χρησιμοποιούμενων λύσεων μετάδοσης ακριβείας, τοΠλανητικό κιβώτιο ταχυτήτωνξεχωρίζει για τη συμπαγή του δομή, την υψηλή πυκνότητα ροπής και την εξαιρετική κατανομή φορτίου. Ωστόσο, πολλοί μηχανικοί, υπεύθυνοι αγορών και σχεδιαστές εξοπλισμού εξακολουθούν να αντιμετωπίζουν ένα κρίσιμο ερώτημα κατά την επιλογή: ποιες είναι οι διαφορές μεταξύ πλανητικού κιβωτίου ταχυτήτων σε σειρά και ορθής γωνίας και πώς πρέπει να εφαρμόζονται σε πραγματικά βιομηχανικά περιβάλλοντα;

Με πάνω από δύο δεκαετίες βιομηχανικής εμπειρίας, η Raydafon Technology Group Co., Limited έχει συνεργαστεί στενά με ολοκληρωμένους αυτοματισμούς, κατασκευαστές OEM και τελικούς χρήστες στους τομείς της ρομποτικής, της συσκευασίας, των μηχανημάτων CNC και του χειρισμού υλικών. Σε αυτό το άρθρο, παρέχουμε μια περιεκτική και βασισμένη στη μηχανική σύγκριση σχεδίων εν σειρά και ορθής γωνίας, καλύπτοντας τη δομή, την απόδοση, τους περιορισμούς εγκατάστασης και τη λογική επιλογής από μια πρακτική προοπτική που βασίζεται στην εμπειρία μας στην κατασκευή εργοστασίων και στις εφαρμογές πεδίου.

Πίνακας περιεχομένων

• Ποια είναι η δομική αρχή των ενσωματωμένων πλανητών κιβωτίων ταχυτήτων;
• Ποια είναι η δομική αρχή των πλανητικών κιβωτίων ορθής γωνίας;
• Πώς διαφέρουν ως προς την απόδοση τα πλανητικά κιβώτια ταχυτήτων σε σειρά και ορθής γωνίας;
• Γιατί τα κιβώτια ταχυτήτων εν σειρά και ορθής γωνίας χρησιμοποιούνται σε διαφορετικές εφαρμογές;
• Πώς πρέπει ο χώρος εγκατάστασης και ο σχεδιασμός του συστήματος να επηρεάσουν την επιλογή;
• Ποιες παράμετροι προϊόντων έχουν μεγαλύτερη σημασία κατά τη σύγκριση αυτών των δύο τύπων;

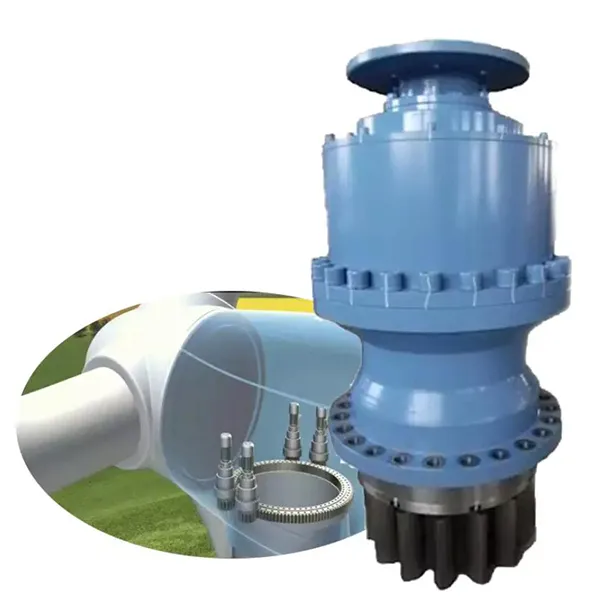

Ποια είναι η δομική αρχή των ενσωματωμένων πλανητών κιβωτίων ταχυτήτων;

Ένα εν σειρά πλανητικό κιβώτιο ταχυτήτων είναι σχεδιασμένο έτσι ώστε ο άξονας εισόδου και ο άξονας εξόδου να ευθυγραμμίζονται κατά μήκος του ίδιου κεντρικού άξονα. Αυτή η ομοαξονική διαμόρφωση επιτρέπει τη ροή της ισχύος σε ευθεία γραμμή από τον κινητήρα μέσω των βαθμίδων του πλανητικού γραναζιού προς την έξοδο. ΣτοRaydafon, οι ομάδες μηχανικών μας συνιστούν συχνά αυτή τη δομή όταν η απλότητα του συστήματος, η υψηλή απόδοση και το συμπαγές αξονικό μήκος αποτελούν βασικές προτεραιότητες σχεδιασμού.

Από μηχανική άποψη, ο ενσωματωμένος σχεδιασμός αποτελείται από ένα γρανάζι ηλίου που κινείται απευθείας από τον άξονα του κινητήρα, πολλαπλά πλανητικά γρανάζια τοποθετημένα σε έναν φορέα και έναν εσωτερικό δακτυλιοειδή γρανάζια στερεωμένο μέσα στο περίβλημα. Το φορτίο κατανέμεται ομοιόμορφα στα γρανάζια του πλανήτη, γεγονός που ενισχύει τη μετάδοση της ροπής και μειώνει την τοπική καταπόνηση.

Τα βασικά δομικά χαρακτηριστικά περιλαμβάνουν:

• Ομοαξονικοί άξονες εισόδου και εξόδου, ελαχιστοποιώντας τη γωνιακή απόκλιση
• Λιγότερα ενδιάμεσα εξαρτήματα σε σύγκριση με τα γωνιακά σχέδια
• Βελτιστοποιημένη διαδρομή μετάδοσης ισχύος για υψηλή μηχανική απόδοση
• Συμπαγείς ακτινικές διαστάσεις κατάλληλες για στενές διατάξεις μηχανών

Επειδή η ροή ισχύος παραμένει γραμμική, τα εν σειρά πλανητικά κιβώτια ταχυτήτων επιτυγχάνουν γενικά υψηλότερα επίπεδα απόδοσης, που συχνά υπερβαίνουν το 95 τοις εκατό ανά στάδιο. Αυτό είναι ιδιαίτερα πολύτιμο σε σερβοκατευθυνόμενα συστήματα όπου απαιτείται ακριβής έλεγχος ταχύτητας και ελάχιστη απώλεια ενέργειας. Η εμπειρία της εργοστασιακής παραγωγής μας δείχνει ότι τα ενσωματωμένα σχέδια απλοποιούν επίσης τη συναρμολόγηση και την ευθυγράμμιση, γεγονός που συμβάλλει στη σταθερή ποιότητα και τη μακροπρόθεσμη αντοχή.

Ποια είναι η δομική αρχή των πλανητικών κιβωτίων ορθής γωνίας;

Τα πλανητικά κιβώτια ταχυτήτων ορθής γωνίας έχουν σχεδιαστεί για να αλλάζουν την κατεύθυνση μετάδοσης ισχύος κατά 90 μοίρες. Αυτό επιτυγχάνεται τυπικά μέσω της ενσωμάτωσης ενός κωνικού γραναζιού ή ενός υποειδούς γραναζιού σε συνδυασμό με ένα στάδιο πλανητικής μείωσης. Σε αντίθεση με τα ενσωματωμένα μοντέλα, οι άξονες εισόδου και εξόδου είναι κάθετοι, επιτρέποντας στους σχεδιαστές να ανακατευθύνουν την κίνηση μέσα σε περιορισμένους χώρους μηχανών.

Στη Raydafon Technology Group Co., Limited, βλέπουμε συχνά διαμορφώσεις ορθής γωνίας που επιλέγονται για εξοπλισμό όπου οι κάθετοι κινητήρες πρέπει να οδηγούν οριζόντια φορτία ή όπου η αρχιτεκτονική του μηχανήματος περιορίζει τον αξονικό χώρο. Τα εργοστασιακά μας σχέδια ενσωματώνουν κωνικά γρανάζια ακριβείας με σκληρυμένες πλανητικές βαθμίδες για να διασφαλίσουν ότι η χωρητικότητα ροπής διατηρείται παρά τη γωνιακή αλλαγή.

Τα βασικά δομικά χαρακτηριστικά περιλαμβάνουν:

• Κάθετος προσανατολισμός άξονα εισόδου και εξόδου
• Πρόσθετη βάση ταχυτήτων για αλλαγή κατεύθυνσης
• Ενισχυμένο περίβλημα για την υποστήριξη συνδυασμένων ακτινικών και αξονικών φορτίων
• Ευέλικτες επιλογές τοποθέτησης για σύνθετες διατάξεις εξοπλισμού

Ενώ τα πλανητικά κιβώτια ταχυτήτων ορθής γωνίας ενδέχεται να επιφέρουν ελαφρώς υψηλότερες απώλειες μετάδοσης σε σύγκριση με τις ενσωματωμένες εκδόσεις, οι σύγχρονες τεχνικές κατασκευής και η βελτιστοποιημένη γεωμετρία των δοντιών μειώνουν σημαντικά αυτό το κενό. Σε πραγματικές εφαρμογές, τα χωρικά πλεονεκτήματα συχνά αντισταθμίζουν τις μικρές διαφορές απόδοσης.

Πώς διαφέρουν ως προς την απόδοση τα πλανητικά κιβώτια ταχυτήτων σε σειρά και ορθής γωνίας;

Η σύγκριση απόδοσης είναι μια από τις πιο κρίσιμες πτυχές κατά την επιλογή ενόςΠλανητικό κιβώτιο ταχυτήτων. Τα σχέδια εν σειρά και ορθής γωνίας παρουσιάζουν ξεχωριστά χαρακτηριστικά απόδοσης που επηρεάζουν την απόδοση ροπής, την απόδοση, το επίπεδο θορύβου και τη θερμική συμπεριφορά.

Σύμφωνα με την εμπειρία μας, τα ενσωματωμένα σχέδια προτιμώνται συχνά για εφαρμογές σερβομηχανισμού υψηλής ταχύτητας όπου κυριαρχούν η αποτελεσματικότητα και η ακρίβεια. Ωστόσο, τα σχέδια ορθής γωνίας υπερέχουν σε σενάρια όπου οι μηχανικοί περιορισμοί διάταξης θα έβαζαν σε κίνδυνο την ενοποίηση του συστήματος. Και οι δύο επιλογές κατασκευάζονται στο εργοστάσιό μας με τα ίδια πρότυπα ποιότητας, εξασφαλίζοντας αξιόπιστη μακροπρόθεσμη απόδοση.

Γιατί τα κιβώτια ταχυτήτων εν σειρά και ορθής γωνίας χρησιμοποιούνται σε διαφορετικές εφαρμογές;

Το πλαίσιο εφαρμογής παίζει καθοριστικό ρόλο στην επιλογή του κιβωτίου ταχυτήτων. Τα ενσωματωμένα πλανητικά κιβώτια ταχυτήτων χρησιμοποιούνται συνήθως στη ρομποτική, στις μηχανές CNC και στις αυτοματοποιημένες γραμμές συναρμολόγησης όπου είναι δυνατή η ενσωμάτωση κινητήρα ευθείας γραμμής. Το συμπαγές ακτινωτό τους αποτύπωμα και η υψηλή ακρίβεια τα καθιστούν ιδανικά για συστήματα δυναμικής τοποθέτησης.

Τα πλανητικά κιβώτια ταχυτήτων ορθής γωνίας εφαρμόζονται ευρέως σε συστήματα μεταφοράς, μηχανήματα συσκευασίας και ανυψωτικό εξοπλισμό. Όταν τα πλαίσια της μηχανής περιορίζουν την τοποθέτηση του κινητήρα, η ανακατεύθυνση ισχύος 90 μοιρών επιτρέπει την αποτελεσματική χρήση του χώρου χωρίς να θυσιάζεται η έξοδος ροπής.

Οι τυπικές προτιμήσεις εφαρμογής περιλαμβάνουν:

• Ενσωματωμένο πλανητικό κιβώτιο ταχυτήτων για άξονες σερβομηχανισμού, ρομποτικές ενώσεις και εργαλεία ακριβείας
• Πλανητικό κιβώτιο ταχυτήτων ορθής γωνίας για μεταφορείς, πικάπ και κάθετους ανυψωτήρες
• Ενσωματωμένα σχέδια για απαιτήσεις υψηλής ταχύτητας και χαμηλής οπισθοδρόμησης
• Σχέδια ορθής γωνίας για συμπαγείς διατάξεις πολλαπλών κατευθύνσεων

Στην Raydafon Technology Group Co., Limited, οι μηχανικοί εφαρμογών μας αξιολογούν τον τύπο φορτίου, τον κύκλο λειτουργίας και τους περιορισμούς εγκατάστασης για να προτείνουν τη βέλτιστη διαμόρφωση Planetary Gearbox για κάθε έργο.

Πώς πρέπει ο χώρος εγκατάστασης και ο σχεδιασμός του συστήματος να επηρεάσουν την επιλογή;

Ο χώρος εγκατάστασης συχνά καθορίζει εάν είναι εφικτό ένα κιβώτιο ταχυτήτων σε σειρά ή ορθής γωνίας. Οι ενσωματωμένες μονάδες απαιτούν επαρκές αξονικό μήκος αλλά προσφέρουν ελάχιστη ακτινική διαστολή. Οι μονάδες ορθής γωνίας μειώνουν τις αξονικές απαιτήσεις ενώ αυξάνουν τις ακτινικές διαστάσεις. Από τα εργοστασιακά μας έργα προσαρμογής, έχουμε παρατηρήσει ότι ο σχεδιασμός διάταξης σε αρχικό στάδιο μειώνει σημαντικά το κόστος επανασχεδιασμού. Οι μηχανικοί που εξετάζουν τον προσανατολισμό του κιβωτίου ταχυτήτων κατά τη φάση του εννοιολογικού σχεδιασμού επιτυγχάνουν καλύτερη ισορροπία συστήματος και μεγαλύτερη διάρκεια ζωής των εξαρτημάτων.

Τα βασικά ζητήματα εγκατάστασης περιλαμβάνουν:

• Διαθέσιμος αξονικός και ακτινωτός χώρος
• Προσανατολισμός κινητήρα και δρομολόγηση καλωδίων
• Κατεύθυνση φορτίου και αντοχή επιφάνειας τοποθέτησης
• Προσβασιμότητα για συντήρηση

Η ομάδα μας στη Raydafon Technology Group Co., Limited συνεργάζεται συχνά με OEM για να προσαρμόσει τις διαστάσεις του περιβλήματος, τις διεπαφές των αξόνων και τις φλάντζες στερέωσης για να διασφαλίσει την απρόσκοπτη ενσωμάτωση στον υπάρχοντα εξοπλισμό.

Ποιες παράμετροι προϊόντων έχουν μεγαλύτερη σημασία κατά τη σύγκριση αυτών των δύο τύπων;

Κατά τη σύγκριση πλανητικού κιβωτίου ταχυτήτων σε σειρά και ορθής γωνίας, οι τεχνικές παράμετροι παρέχουν αντικειμενικά κριτήρια επιλογής. Και τα δύο σχέδια μπορούν να κατασκευαστούν για να πληρούν απαιτητικές προδιαγραφές, αλλά το εύρος παραμέτρων τους μπορεί να διαφέρει ανάλογα με τη δομή.

Η εργοστασιακή μας διαδικασία κατασκευής εξασφαλίζει συνεπή έλεγχο παραμέτρων τόσο σε ενσωματωμένα όσο και σε μοντέλα ορθής γωνίας. Ευθυγραμμίζοντας την επιλογή υλικού, τη θερμική επεξεργασία και τη μηχανική κατεργασία ακριβείας, προσφέρουμε σταθερή ποιότητα ανεξάρτητα από τη διαμόρφωση.

Συμπέρασμα: Πώς μπορεί η σωστή επιλογή να βελτιώσει την απόδοση του συστήματος;

Η κατανόηση των διαφορών μεταξύ των πλανητικών κιβωτίων εν σειρά και ορθής γωνίας επιτρέπει τη λήψη πιο ενημερωμένης απόφασης τόσο στο στάδιο του σχεδιασμού όσο και στο στάδιο της προμήθειας. Τα ενσωματωμένα σχέδια προσφέρουν ανώτερη απόδοση και απλότητα, ενώ τα σχέδια με ορθή γωνία παρέχουν απαράμιλλη ευελιξία σε περιορισμένες διατάξεις. Καμία επιλογή δεν είναι παγκοσμίως ανώτερη. η βέλτιστη επιλογή εξαρτάται από τις συγκεκριμένες απαιτήσεις της εφαρμογής.

Στην Raydafon Technology Group Co., Limited, πιστεύουμε ότι ένα ταιριαστό Planetary Gearbox βελτιώνει όχι μόνο την απόδοση του μηχανήματος αλλά και τη μακροπρόθεσμη λειτουργική αξιοπιστία. Η προσέγγισή μας με γνώμονα τη μηχανική διασφαλίζει ότι οι λύσεις μας ευθυγραμμίζονται με τις απαιτήσεις του πραγματικού κόσμου, από τυπικά μοντέλα έως πλήρως προσαρμοσμένα σχέδια που παράγονται στο εργοστάσιό μας.

Εάν σχεδιάζετε ένα νέο έργο ή αναβαθμίζετε τον υπάρχοντα εξοπλισμό, η τεχνική ομάδα μας είναι έτοιμη να υποστηρίξει τη διαδικασία επιλογής σας με πρακτικές ιδέες και προσαρμοσμένες συστάσεις.Επικοινωνήστε μαζί μαςσήμερα για να συζητήσουμε πώς οι λύσεις μας για την πλανητική μετάδοση μπορούν να βελτιώσουν την αποδοτικότητα και την ανταγωνιστικότητα του συστήματός σας.

Συχνές ερωτήσεις: Ποιες είναι οι διαφορές μεταξύ πλανητικού κιβωτίου ταχυτήτων σε σειρά και ορθής γωνίας;

Ε1: Ποιες είναι οι διαφορές μεταξύ των πλανητικών κιβωτίων εν σειρά και ορθής γωνίας στην απόδοση;
A1: Τα ενσωματωμένα πλανητικά κιβώτια ταχυτήτων γενικά επιτυγχάνουν υψηλότερη απόδοση επειδή η ισχύς ρέει κατά μήκος ενός ευθύγραμμου άξονα με λιγότερα σημεία πλέγματος, ενώ οι εκδόσεις ορθής γωνίας περιλαμβάνουν ένα πρόσθετο κιβώτιο ταχυτήτων για αλλαγή κατεύθυνσης, με αποτέλεσμα ελαφρώς υψηλότερες απώλειες.

Ε2: Ποιες είναι οι διαφορές μεταξύ πλανητικού κιβωτίου ταχυτήτων σε σειρά και ορθής γωνίας στον χώρο εγκατάστασης;
A2: Τα ενσωματωμένα σχέδια απαιτούν περισσότερο αξονικό χώρο αλλά λιγότερο ακτινωτό χώρο, ενώ τα σχέδια ορθής γωνίας μειώνουν το αξονικό μήκος και επιτρέπουν την ευέλικτη τοποθέτηση του κινητήρα με κόστος αυξημένων ακτινικών διαστάσεων.

Ε3: Ποιες είναι οι διαφορές μεταξύ πλανητικών κιβωτίων εν σειρά και ορθής γωνίας στην ικανότητα ροπής;
A3: Και τα δύο σχέδια μπορούν να προσφέρουν παρόμοια επίπεδα ροπής όταν έχουν σχεδιαστεί σωστά, αν και τα κιβώτια ταχυτήτων ορθής γωνίας βασίζονται σε ενισχυμένα περιβλήματα για να χειρίζονται τις κατευθύνσεις συνδυασμένου φορτίου.

Ε4: Ποιες είναι οι διαφορές μεταξύ των πλανητικών κιβωτίων εν σειρά και ορθής γωνίας στη συντήρηση;
A4: Τα ενσωματωμένα κιβώτια ταχυτήτων συνήθως απαιτούν λιγότερη συντήρηση λόγω απλούστερης δομής, ενώ τα κιβώτια ταχυτήτων ορθής γωνίας μπορεί να χρειάζονται πρόσθετη επιθεώρηση λόγω της βαθμίδας του κωνικού κιβωτίου ταχυτήτων.

Ε5: Ποιες είναι οι διαφορές μεταξύ πλανητικού κιβωτίου ταχυτήτων σε σειρά και ορθής γωνίας στην καταλληλότητα εφαρμογής;
A5: Τα ενσωματωμένα κιβώτια ταχυτήτων ταιριάζουν σε συστήματα υψηλής ακρίβειας και υψηλής ταχύτητας, ενώ τα κιβώτια ταχυτήτων ορθής γωνίας υπερέχουν στις διατάξεις μηχανών περιορισμένου χώρου ή πολλαπλών κατευθύνσεων.

Ε6: Ποιες είναι οι διαφορές μεταξύ πλανητικού κιβωτίου ταχυτήτων σε σειρά και ορθής γωνίας στην πολυπλοκότητα κατασκευής;
A6: Τα σχέδια ορθής γωνίας περιλαμβάνουν πιο περίπλοκες διαδικασίες μηχανικής κατεργασίας και ευθυγράμμισης, ενώ τα ενσωματωμένα σχέδια επωφελούνται από την απλοποιημένη κατασκευή και συναρμολόγηση.
