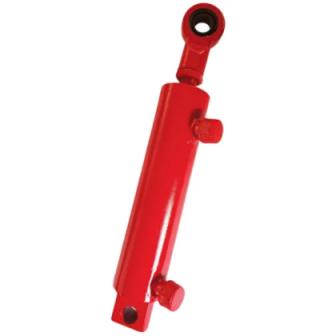

Ποια βήματα πρέπει να ακολουθηθούν κατά τον σχεδιασμό ενός υδραυλικού κυλίνδρου;

Πρώτον, ο σχεδιασμός πάχους τοιχώματος τουυδραυλικός κύλινδροςεξαρτάται από την αντοχή εφελκυσμού του υλικού, τις απαιτήσεις πίεσης εργασίας, τη διαδρομή του εμβόλου κ.λπ. Γενικά, οι υδραυλικοί κύλινδροι στο βορρά χρησιμοποιούν βαθμό 35, με μεγάλη ροή, χαμηλή πίεση, λεπτά τοιχώματα και μεγάλα έμβολα. Στο νότο, χρησιμοποιούνται κυρίως κύλινδροι υψηλής πίεσης με παχύ τοίχωμα βαθμού 45 και δομικά σχέδια αμερικανικού τύπου. Το αέριο που έχει παγιδευτεί μέσα στον υδραυλικό κύλινδρο προκαλεί αργή σύρσιμο. Αυτό μπορεί να επιτευχθεί με επανειλημμένη λειτουργία του υδραυλικού κυλίνδρου για την αποβολή του αερίου. Σε απαραίτητες περιπτώσεις, οι συσκευές εξάτμισης μπορούν να τοποθετηθούν στους αγωγούς ή στους δύο θαλάμους του υδραυλικού κυλίνδρου κατά τη λειτουργία του υδραυλικού συστήματος για την αποβολή του αερίου.

Επιλογή στηριγμάτων οδηγών υδραυλικών κυλίνδρων

Για τη σύρσιμο χαμηλής ταχύτητας που προκαλείται από ανομοιόμορφη τριβή των εσωτερικών στοιχείων οδήγησης στουδραυλικός κύλινδρος, συνιστάται να δοθεί προτεραιότητα στη χρήση μετάλλων ως στηρίγματα οδηγών. Εάν χρησιμοποιούνται μη μεταλλικοί δακτύλιοι στήριξης, συνιστάται η επιλογή μη μεταλλικών δακτυλίων στήριξης με καλή σταθερότητα διαστάσεων στο λάδι, ειδικά με μικρό συντελεστή θερμικής διαστολής. Επιπλέον, το πάχος του δακτυλίου στήριξης πρέπει να ελέγχεται αυστηρά ως προς την ανοχή των διαστάσεων και την ομοιομορφία του πάχους.

Επιλογή στεγανοποιητικών δακτυλίων

Για το πρόβλημα ερπυσμού χαμηλής ταχύτητας του υδραυλικού κυλίνδρου που προκαλείται από το υλικό του στοιχείου στεγανοποίησης, συνιστάται να δοθεί προτεραιότητα στη χρήση συνδυασμένου δακτυλίου στεγανοποίησης με πολυτετραφθοροαιθυλένιο ως υλικό στεγανοποίησης. Εάν επιλεγεί στεγανοποιητικό χείλος, συνιστάται η χρήση καουτσούκ νιτριλίου ή παρόμοια υλικά για το στοιχείο στεγανοποίησης, καθώς αυτά τα υλικά έχουν καλύτερη δυνατότητα παρακολούθησης.

Επιλογή τύπων υδραυλικών κυλίνδρων και δομικών μορφών

Επιλέξτε τον τύπο και τη δομική μορφή τουυδραυλικός κύλινδροςμε βάση τις απαιτήσεις δράσης της κύριας μηχανής. προσδιορίστε το σχέδιο μεταβολής του φορτίου στον υδραυλικό κύλινδρο σε κάθε στάδιο της διαδρομής του και την απαιτούμενη τιμή ισχύος με βάση τις εξωτερικές δυνάμεις φορτίου που φέρει, όπως η βαρύτητα, η δύναμη τριβής με κίνηση του εξωτερικού μηχανισμού, η δύναμη αδράνειας και το φορτίο εργασίας.

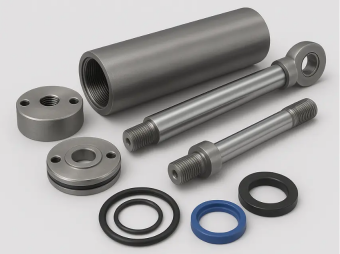

Επιλογή της εσωτερικής δομής του υδραυλικού κυλίνδρου

Με βάση το φορτίο εργασίας τουυδραυλικός κύλινδροςκαι η επιλεγμένη πίεση εργασίας του λαδιού, προσδιορίστε τις διαμέτρους του εμβόλου και της ράβδου του εμβόλου. με βάση την ταχύτητα κίνησης του υδραυλικού κυλίνδρου, τη διάμετρο του εμβόλου και τη ράβδο του εμβόλου, προσδιορίστε τον ρυθμό ροής της υδραυλικής αντλίας. επιλέξτε το υλικό του κυλινδρικού κυλίνδρου, υπολογίστε την εξωτερική διάμετρο. επιλέξτε τη δομική μορφή του καλύμματος του κυλίνδρου, υπολογίστε την αντοχή σύνδεσης μεταξύ του καλύμματος του κυλίνδρου και της κάννης του κυλίνδρου. Τέλος, σύμφωνα με τις απαιτήσεις της διαδρομής εργασίας, προσδιορίστε το μήκος εργασίας του υδραυλικού κυλίνδρου και τη διάμετρο της ράβδου του εμβόλου. Σε γενικές γραμμές, το μήκος εργασίας είναι μεγαλύτερο από τη διάμετρο της ράβδου του εμβόλου. Λόγω της λεπτής φύσης της ράβδου του εμβόλου, θα πρέπει να πραγματοποιηθεί η επαλήθευση της διαμήκους αντοχής κάμψης και ο υπολογισμός της ευστάθειας του υδραυλικού κυλίνδρου. Εάν είναι απαραίτητο, σχεδιάστε συσκευές απομόνωσης, εξάτμισης και προστασίας από τη σκόνη.
