Ποιοι είναι οι τύποι Bevel Gears και οι αρχές μετάδοσης τους;

Όταν δύο κύριοι άξονες είναι μη παράλληλοι, το κιβώτιο ταχυτήτων μεταξύ τους ονομάζεται μετάδοση οδοντωτών τροχών τεμνόμενου άξονα ή μετάδοση κωνικού γραναζιού.Γρανάζια λοξότμησηςείναι εξαρτήματα μετάδοσης που έχουν σχεδιαστεί ειδικά για μετάδοση μεταξύ τεμνόμενων αξόνων. Τα μήκη και το σχήμα των δοντιών τους ποικίλλουν, συμπεριλαμβανομένων των κεντρικών, ελικοειδών και τοξοειδών. Τα ίσια κωνικά γρανάζια έχουν προσελκύσει μεγάλη προσοχή λόγω του ευρέος φάσματος εφαρμογών τους. Αν και τα ελικοειδή κωνικά γρανάζια ήταν κάποτε λιγότερο δημοφιλή λόγω των δυσκολιών μηχανικής κατεργασίας, τώρα αντικαθίστανται σταδιακά από σπειροειδή κωνικά γρανάζια. Αν και τα σπειροειδή κωνικά γρανάζια απαιτούν εξειδικευμένες εργαλειομηχανές, προσφέρουν ομαλή μετάδοση και υψηλή χωρητικότητα φορτίου, καθιστώντας τα ευρέως χρησιμοποιούμενα σε εφαρμογές όπως αυτοκίνητα, τρακτέρ και μηχανήματα εξόρυξης άνθρακα.

Ίσια λοξότμητα γρανάζια

Ανάμεσα στους πολλούς τύπουςκωνικά γρανάζια, τα ίσια κωνικά γρανάζια, με το απλό προφίλ δοντιών και την εξαιρετική απόδοση μετάδοσης, έχουν γίνει βασικά στοιχεία σε πολλά μηχανικά συστήματα. Ωστόσο, αυτός ο τύπος μετάδοσης υποφέρει από κακή λειτουργική ομαλότητα και είναι γενικά κατάλληλος για μέσες ταχύτητες βήματος μικρότερες από 5 m/s. Έχουν επίσης σχετικά χαμηλή ικανότητα φόρτωσης. Ωστόσο, η ευκολία κατασκευής τους τα κάνει να χρησιμοποιούνται ευρέως.

Ελικοειδής λοξότμητα γρανάζια

Όταν οι κύριοι άξονες τέμνονται και δεν είναι παράλληλοι, το κιβώτιο ταχυτήτων που χρησιμοποιείται ονομάζεται ελικοειδής κωνική μετάδοση. Αυτή η μέθοδος μετάδοσης χρησιμοποιείται ευρέως στην αυτοκινητοβιομηχανία, την αεροδιαστημική και άλλους τομείς και έχει μεγάλη σημασία για τη βελτίωση της απόδοσης και της απόδοσης των μηχανικών συστημάτων.

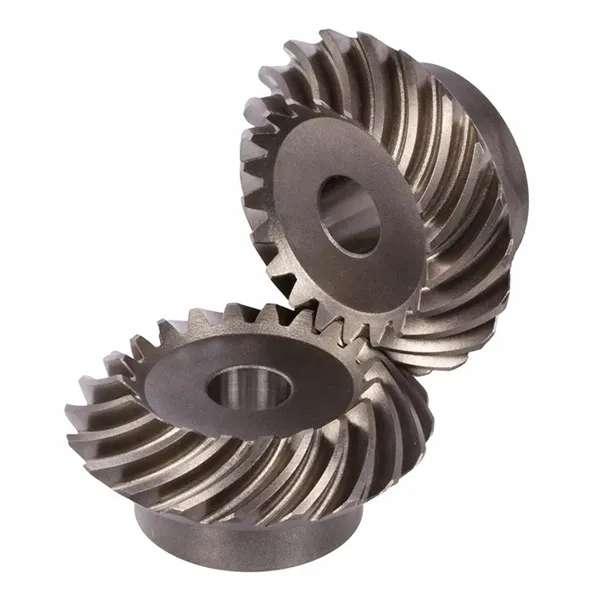

Γρανάζια με λοξό κυκλικό τόξο

Γνωστό και ως σπειροειδές κωνικό κιβώτιο ταχυτήτων, διαθέτουν ένα ελικοειδές πλέγμα δοντιών χαρακτηριστικό της προοδευτικής επαφής και μια μεγάλη αναλογία επικάλυψης, με αποτέλεσμα ομαλή μετάδοση, χαμηλό θόρυβο και υψηλή χωρητικότητα φορτίου. Ο ελάχιστος αριθμός δοντιών μπορεί να είναι έως και 5, επιτρέποντας μεγαλύτερες αναλογίες μετάδοσης και μικρότερες διαστάσεις μηχανισμού. Με πολλές ομοιότητες με το κυλινδρικό κιβώτιο ταχυτήτων, το κιβώτιο ταχυτήτων κυκλικού τόξου επιτυγχάνει αποτελεσματική μετάδοση μέσω καθαρής κύλισης του κώνου βήματος, καθιστώντας τη μετάδοση μεταξύ των γραναζιών πιο ομαλή και εξασφαλίζοντας ομαλή και αποτελεσματική μετάδοση.

Ο παρακάτω πίνακας μπορεί να σας βοηθήσει να κατανοήσετε καλύτερα αυτά τα τρίαΓρανάζια Bevelμεθόδους μετάδοσης.Raydafonσας καλωσορίζει να τα αγοράσετε.
