Γιατί έχει σημασία ο έλεγχος οπισθοδρόμησης σε συστήματα πλανητικού κιβωτίου ταχυτήτων υψηλής ακρίβειας;

Στα συστήματα ελέγχου κίνησης υψηλής ακρίβειας, κάθε μικρό σφάλμα τοποθέτησης πολλαπλασιάζεται σε σημαντικές αποκλίσεις στο εργαλείο ή τον τελικό τελεστή. Η αντίδραση - το μηχανικό παιχνίδι μεταξύ των δοντιών του γραναζιού - είναι η κύρια πηγή χαμένης κίνησης στα περιστροφικά συστήματα μετάδοσης. Για έναΠλανητικό κιβώτιο ταχυτήτωνΧρησιμοποιείται σε κέντρα κατεργασίας CNC, ρομποτικούς βραχίονες ή ενεργοποιητές αεροδιαστημικής, η ανεξέλεγκτη αντίδραση υπονομεύει άμεσα την ακρίβεια, την επαναληψιμότητα και τη δυναμική απόκριση. Όταν ο κινητήρας αντιστρέφει την κατεύθυνση, τα δόντια του κιβωτίου ταχυτήτων πρέπει να διασχίσουν το διάκενο της αντίστροφης κίνησης πριν μεταδοθεί το φορτίο, προκαλώντας μια νεκρή ζώνη που μπορεί να είναι τόσο μεγάλη όσο 15 λεπτά τόξου στα τυπικά κιβώτια ταχυτήτων. Σε εφαρμογές υψηλής ακρίβειας, αυτή η νεκρή ζώνη παράγει ανοχές εξαρτημάτων που υπερβαίνουν τις προδιαγραφές, οδηγώντας σε σκραπ, επανεπεξεργασία και δαπανηρές καθυστερήσεις παραγωγής. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited έχει σχεδιάσει μια σειρά σχεδίων Planetary Gearbox που επιτυγχάνουν σταθερά τιμές ανάστροφης κίνησης κάτω από 3 λεπτά τόξου και τα premium μοντέλα μας φτάνουν το 1 λεπτό τόξου ή λιγότερο. Αυτό το άρθρο εξηγεί γιατί ο έλεγχος της αντίδρασης δεν είναι απλώς ένα χαρακτηριστικό ποιότητας, αλλά μια θεμελιώδης απαίτηση για τη σύγχρονη μηχανική ακριβείας.

Η σημασία του ελέγχου οπισθοδρόμησης εκτείνεται πέρα ​​από τη στατική τοποθέτηση. Σε δυναμικές λειτουργίες —όπως φρεζάρισμα περιγράμματος, κοπή με λέιζερ ή κύκλοι επιλογής-τοποθέτησης—η οπισθοδρόμηση προκαλεί υπέρβαση, ταλάντωση και χρονικές καθυστερήσεις καθίζησης. Ένα πλανητικό κιβώτιο ταχυτήτων με υπερβολική αντίδραση αναγκάζει τον βρόχο σερβομηχανισμού να αντισταθμίζει συνεχώς, μειώνοντας το πραγματικό εύρος ζώνης του συστήματος κίνησης. Αυτό μεταφράζεται σε πιο αργούς χρόνους κύκλου και φτωχότερα φινιρίσματα επιφανειών. Επιπλέον, η αντίστροφη κίνηση δημιουργεί φορτία κρούσης κατά την αντιστροφή κατεύθυνσης, τα οποία επιταχύνουν τη φθορά στα δόντια του κιβωτίου ταχυτήτων, στα ρουλεμάν και στη σύζευξη του κινητήρα. Το εργοστάσιό μας έχει τεκμηριώσει μια αύξηση 40 τοις εκατό στη διάρκεια ζωής του κιβωτίου ταχυτήτων όταν η αντίστροφη κίνηση μειώνεται από 10 λεπτά τόξου σε 3 λεπτά τόξου κάτω από το ίδιο προφίλ φορτίου. Σε αυτόν τον περιεκτικό οδηγό, θα αναλύσουμε τη μηχανική προέλευση της αντίστροφης αντίδρασης, τις στρατηγικές σχεδίασης που χρησιμοποιούνται για την ελαχιστοποίησή της στη σειρά Planetary Gearbox και τα ποσοτικά μετρήσιμα οφέλη που προσφέρει ο έλεγχος αντίστροφης ακρίβειας στις διαδικασίες παραγωγής σας. Μοιραζόμαστε επίσης συγκεκριμένα δεδομένα μέτρησης και συστάσεις συντήρησης για να σας βοηθήσουμε να επιλέξετε το βέλτιστο Planetary κιβώτιο ταχυτήτων για την εφαρμογή υψηλής ακρίβειας.

Πίνακας περιεχομένων

• 1. Τι ακριβώς είναι το Backlash και πώς προέρχεται από ένα πλανητικό κιβώτιο ταχυτήτων;
• 2. Γιατί η ανεξέλεγκτη αντίδραση θέτει σε κίνδυνο την ακρίβεια και την επαναληψιμότητα της θέσης;
• 3. Ποιες είναι οι τεχνικές προδιαγραφές της σειράς πλανητικών κιβωτίων ταχυτήτων Low-Backlash;
• 4. Πώς μπορείτε να μετρήσετε και να διατηρήσετε τον έλεγχο της αντίδρασης σε συστήματα πλανητικού κιβωτίου ταχυτήτων;
• Συχνές Ερωτήσεις (FAQ)
• Συμπεράσματα και Διαβούλευση αναβάθμισης ακριβείας

Τι ακριβώς είναι το Backlash και πώς προέρχεται σε ένα πλανητικό κιβώτιο ταχυτήτων;

Η παλινδρόμηση, που συχνά αποκαλείται βλεφαρίδα γραναζιού ή απώλεια κίνησης, είναι η γωνιακή απόσταση μεταξύ των δοντιών του δικτυωτού γραναζιού όταν το ζεύγος ταχυτήτων είναι ακίνητο και δεν εφαρμόζεται φορτίο. Σε ένα πλανητικό κιβώτιο ταχυτήτων, η οπισθοδρόμηση συσσωρεύεται από διάφορες πηγές: το πλέγμα του ηλιακού γραναζιού στο πλέγμα του πλανητικού γραναζιού, του πλανητικού γραναζιού στο πλέγμα του δακτυλιοειδούς γραναζιού και τα διάκενα των ρουλεμάν εντός του φορέα του πλανήτη. Σε αντίθεση με τα απλούστερα τρένα με γρανάζια, μια πλανητική διάταξη περιλαμβάνει πολλαπλά πλέγματα ταχυτήτων ταυτόχρονα, πράγμα που σημαίνει ότι η συνολική αντίστροφη κίνηση είναι ένας συνδυασμός των αποστάσεων σε κάθε πλέγμα. Για τυπικές βιομηχανικές μονάδες Planetary Gearbox, αυτή η αθροιστική αντίστροφη κίνηση κυμαίνεται συνήθως από 10 έως 30 λεπτά τόξου. Ωστόσο, για εφαρμογές υψηλής ακρίβειας που απαιτούν ακριβή τοποθέτηση, αυτό το επίπεδο παιχνιδιού είναι απαράδεκτο. Το εργοστάσιό μας στη Raydafon χρησιμοποιεί προηγμένες τεχνικές κατασκευής για τον έλεγχο κάθε πηγής αντίδρασης, με αποτέλεσμα τη συνολική αντίστροφη αντίδραση έως και 1 λεπτό τόξου στη σειρά ακριβείας μας.

Βασικοί παράγοντες που συμβάλλουν στην αντίδραση σε ένα πλανητικό κιβώτιο ταχυτήτων:

• Ανοχές πάχους δοντιών:Οι διακυμάνσεις στο πάχος των δοντιών του γραναζιού λόγω των διαδικασιών κατασκευής (τρίψιμο, τρόχισμα ή διαμόρφωση) δημιουργούν διάκενο μεταξύ των δοντιών που ζευγαρώνουν. Το εργοστάσιό μας χρησιμοποιεί λείανση γραναζιών CNC με επαλήθευση CMM για να διασφαλίσει τη συνέπεια του πάχους των δοντιών εντός 0,005 mm σε όλες τις παρτίδες παραγωγής.
• Αποκλίσεις κεντρικής απόστασης:Η απόσταση μεταξύ του ηλιακού γραναζιού και των πλανητικών γραναζιών και μεταξύ των πλανητικών γραναζιών και του δακτυλιοειδούς γραναζιού πρέπει να ελέγχεται με ακρίβεια. Ακόμη και μια απόκλιση 0,01 mm μπορεί να αυξήσει την αντίστροφη αντίδραση κατά 2 έως 3 λεπτά τόξου. Τα περιβλήματα του Planetary Gearbox κατασκευάζονται σε κέντρα κατεργασίας 5 αξόνων με ακρίβεια θέσης +/- 0,003 mm.
• Εσωτερικά κενά ρουλεμάν:Τα κυλιόμενα στοιχεία εντός των ρουλεμάν που στηρίζουν τον φορέα του πλανήτη και τον ηλιακό εξοπλισμό εισάγουν μικρο-κινήσεις. Το εργοστάσιό μας επιλέγει ρουλεμάν με μειωμένες κλάσεις απόστασης (C2 ή C3) και τα προφορτώνει για να εξαλείψει το αξονικό και το ακτινωτό παιχνίδι που διαφορετικά θα πρόσθετε στη συνολική αντίστροφη αντίδραση.
• Απόκλιση φορέα υπό φορτίο:Ακόμη και με σφιχτές ανοχές μηχανικής κατεργασίας, ο φορέας του πλανήτη μπορεί να εκτραπεί υπό τη ροπή, προκαλώντας τη μετατόπιση των γραναζιών του πλανήτη σε σχέση με τον ήλιο και τα γρανάζια δακτυλίου. Ο πλανητικός φορέας μας χρησιμοποιεί ένα μονοκόμματο σχέδιο από σφυρήλατο χάλυβα με υψηλή ακαμψία, ελαχιστοποιώντας την παραμόρφωση σε λιγότερο από 0,005 mm υπό ονομαστική ροπή.

Η κατανόηση της προέλευσης της αντίδρασης είναι κρίσιμη γιατί καθοδηγεί τις σχεδιαστικές επιλογές που τη μειώνουν. Για παράδειγμα, το Planetary Gearbox μας επιτυγχάνει χαμηλή ανταπόκριση όχι απλώς σφίγγοντας το πλέγμα του γραναζιού, αλλά μέσω μιας ολοκληρωμένης προσέγγισης: χρησιμοποιώντας ελικοειδή γρανάζια με γείωση ακριβείας, εφαρμογή ελεγχόμενης προφόρτισης στα ρουλεμάν του πλανήτη και χρήση σχεδίασης διαιρεμένου γραναζιού ήλιου στα μοντέλα μας υψηλής ακρίβειας που εξαλείφει ενεργά το περιφερειακό παιχνίδι. Αυτή η φιλοσοφία μηχανικής διασφαλίζει ότι το Πλανητικό κιβώτιο ταχυτήτων μας διατηρεί τα χαρακτηριστικά χαμηλής οπισθοδρόμησης για χιλιάδες ώρες λειτουργίας, ακόμη και υπό διαφορετικές συνθήκες φορτίου και θερμοκρασίας.

Είναι επίσης σημαντικό να γίνει διάκριση μεταξύ της εγγενούς αντίδρασης και της δυναμικής αντίδρασης. Η εγγενής αντίστροφη κίνηση είναι το στατικό διάκενο που μετράται όταν το κιβώτιο ταχυτήτων συναρμολογείται και εκφορτώνεται. Η δυναμική οπισθοδρόμηση περιλαμβάνει τα αποτελέσματα της θερμικής διαστολής, της εκτροπής των εξαρτημάτων και του πάχους του φιλμ λιπαντικού κατά τη λειτουργία. Το πρωτόκολλο δοκιμών του εργοστασίου μας μετρά την αντίστροφη αντίδραση τόσο σε θερμοκρασία δωματίου όσο και σε θερμοκρασία λειτουργίας 80°C, διασφαλίζοντας ότι η καθορισμένη τιμή οπισθοδρόμησης (π.χ. 3 λεπτά τόξου) παραμένει έγκυρη σε όλο το εύρος λειτουργίας. Αυτή η θερμική αντιστάθμιση είναι ιδιαίτερα κρίσιμη για εφαρμογές όπως η ρομποτική συγκόλληση ή η ενεργοποίηση αεροδιαστημικής, όπου οι διακυμάνσεις της θερμοκρασίας είναι σημαντικές. Ελέγχοντας τις βαθύτερες αιτίες της αντίδρασης σε κάθε στάδιο —από την κοπή εργαλείων έως την τελική συναρμολόγηση—Raydafon Technology Group Co., Limitedπροσφέρει ένα πλανητικό κιβώτιο ταχυτήτων που προσφέρει σταθερή, προβλέψιμη και επαναλαμβανόμενη ακρίβεια.

Γιατί η ανεξέλεγκτη οπισθοδρόμηση διακυβεύει την ακρίβεια και την επαναληψιμότητα της θέσης;

Η ακρίβεια τοποθέτησης είναι η ικανότητα ενός συστήματος κίνησης να φτάσει σε μια θέση εντολής εντός μιας καθορισμένης ανοχής, ενώ η επαναληψιμότητα είναι η ικανότητα να επιστρέφει στην ίδια θέση με συνέπεια. Η αντίστροφη κίνηση σε ένα πλανητικό κιβώτιο ταχυτήτων δημιουργεί μια μη γραμμική σχέση μεταξύ της περιστροφής του κινητήρα και της περιστροφής του άξονα εξόδου. Όταν ο κινητήρας αντιστρέφει την κατεύθυνση, ο άξονας εξόδου δεν κινείται έως ότου τα δόντια του γραναζιού διασχίσουν το διάκενο της αντίστροφης κίνησης. Αυτή η νεκρή ζώνη, συνήθως 2 έως 10 λεπτά τόξου, μεταφράζεται απευθείας σε σφάλματα γραμμικής τοποθέτησης όταν συνδυάζεται με σφαιρικές βίδες ή μηχανισμούς κίνησης με ράφι και πινιόν. Για παράδειγμα, μια οπισθοδρόμηση 3 λεπτών τόξου σε ένα πλανητικό κιβώτιο ταχυτήτων που οδηγεί μια σφαιρική βίδα 10 mm έχει ως αποτέλεσμα ένα σφάλμα γραμμικής τοποθέτησης 0,004 mm στο τραπέζι - το οποίο είναι σημαντικό για τον εξοπλισμό μικρο-κατεργασίας ή επιθεώρησης ημιαγωγών.

Δείτε πώς η ανεξέλεγκτη αντίδραση επηρεάζει συγκεκριμένα την απόδοση του συστήματος σε εφαρμογές υψηλής ακρίβειας:

• Υπέρβαση και υποχώρηση:Κατά την αντιστροφή κατεύθυνσης, ο σερβοελεγκτής πρέπει να ξεπεράσει το κενό της αντίστροφης αντίδρασης. Αυτό συχνά οδηγεί σε υπέρβαση (το σύστημα υπεραντιστάθμιση) ακολουθούμενη από ταλάντωση, η οποία αυξάνει τον χρόνο καθίζησης κατά 2 έως 5 φορές σε σύγκριση με ένα σύστημα μηδενικής οπισθοδρόμησης. Για μια μηχανή επιλογής και τοποθέτησης υψηλής ταχύτητας, αυτό μπορεί να μειώσει την απόδοση κατά 15 έως 20 τοις εκατό.
• Κακό φινίρισμα επιφάνειας:Σε φρεζάρισμα ή λείανση CNC, η αντίστροφη αντίδραση προκαλεί το εργαλείο κοπής να υστερεί σε σχέση με την προγραμματισμένη διαδρομή, δημιουργώντας σημάδια χτενίσματος ή κραδασμών στην επιφάνεια του τεμαχίου εργασίας. Το εργοστάσιό μας έχει αποδείξει ότι η μείωση της αντίστροφης κίνησης του πλανητικού κιβωτίου ταχυτήτων από 10 λεπτά τόξου σε 3 λεπτά τόξου βελτιώνει την τραχύτητα της επιφάνειας (Ra) από 1,6 μm σε 0,8 μm σε δοκιμές κατεργασίας χάλυβα.
• Μειωμένο εύρος ζώνης σερβομηχανισμού:Η νεκρή ζώνη που δημιουργείται από την αντίστροφη αντίδραση λειτουργεί ως μη γραμμικό ελατήριο στον βρόχο ελέγχου. Για να αποφευχθεί η αστάθεια, τα σερβο κέρδη πρέπει να μειωθούν, μειώνοντας την ικανότητα του συστήματος να ακολουθεί εντολές κίνησης υψηλής συχνότητας. Αυτό περιορίζει την επιτάχυνση και την τροφοδοσία που είναι εφικτή, επιβραδύνοντας ουσιαστικά ολόκληρη τη διαδικασία.
• Συσσωρευμένο σφάλμα σε συστήματα πολλαπλών αξόνων:Στις εργαλειομηχανές πολλαπλών αξόνων, η αντίστροφη κίνηση σε έναν άξονα οδηγεί σε σφάλματα διαμόρφωσης περιγράμματος που έχουν ως αποτέλεσμα εξαρτήματα εκτός ανοχής. Για παράδειγμα, η κυκλική παρεμβολή με αντίστροφη αντίδραση στον άξονα Χ παράγει ένα οβάλ αντί για έναν κύκλο, με την απόκλιση ευθέως ανάλογη με το μέγεθος της αντίστροφης αντίδρασης.

Για να ποσοτικοποιήσουμε τον αντίκτυπο, πραγματοποιήσαμε ένα ελεγχόμενο πείραμα χρησιμοποιώντας δύο πανομοιότυπους δρομολογητές CNC: ο ένας είναι εξοπλισμένος με τυπικό Planetary Gearbox (12 arc-min backlash) και ο άλλος με το Planetary Gearbox χαμηλής οπισθοδρόμησης (3 arc-min). Το σύστημα χαμηλής οπισθοδρόμησης πέτυχε σφάλμα κυκλικότητας 0,015 mm, ενώ το τυπικό σύστημα είχε σφάλμα κυκλικότητας 0,062 mm - διαφορά άνω του 300 τοις εκατό. Επιπλέον, η τραχύτητα της επιφάνειας σε ένα δοκιμαστικό τεμάχιο βελτιώθηκε από Ra 2,1 μm σε Ra 0,9 μm. Το πλανητικό κιβώτιο ταχυτήτων χαμηλής οπισθοδρόμησης επέτρεψε επίσης μια αύξηση 20 τοις εκατό στην ταχύτητα τροφοδοσίας χωρίς απώλεια ακρίβειας, μειώνοντας τον χρόνο κατεργασίας ανά εξάρτημα κατά 18 τοις εκατό.

Πέρα από την ακρίβεια, η ανεξέλεγκτη οπισθοδρόμηση δημιουργεί μηχανικό σοκ κατά την αντιστροφή κατεύθυνσης, υποβάλλοντας τα δόντια του γραναζιού σε κρουστικά φορτία που μπορεί να προκαλέσουν πρόωρη φθορά και κάταγμα των δοντιών. Το εργοστάσιό μας έχει μετρήσει ότι οι δυνάμεις πρόσκρουσης σε ένα πλανητικό κιβώτιο ταχυτήτων με οπισθοδρόμηση 10 λεπτών τόξου είναι 2,5 φορές υψηλότερες από ό,τι σε μια μονάδα οπισθοδρόμησης 3 λεπτών τόξου με την ίδια ροπή και ταχύτητα. Αυτό επιταχύνει την κόπωση και μειώνει τη διάρκεια ζωής των ρουλεμάν και των στεγανοποιήσεων του κιβωτίου ταχυτήτων. Συνοψίζοντας, ο έλεγχος οπισθοδρόμησης δεν είναι απλώς μια βελτίωση της απόδοσης - είναι προϋπόθεση για αξιόπιστα, παραγωγικά και οικονομικά αποδοτικά συστήματα κίνησης υψηλής ακρίβειας. Στη Raydafon, σχεδιάζουμε το Planetary κιβώτιο ταχυτήτων μας για να προσφέρουμε την ακρίβεια που απαιτεί η σύγχρονη κατασκευή.

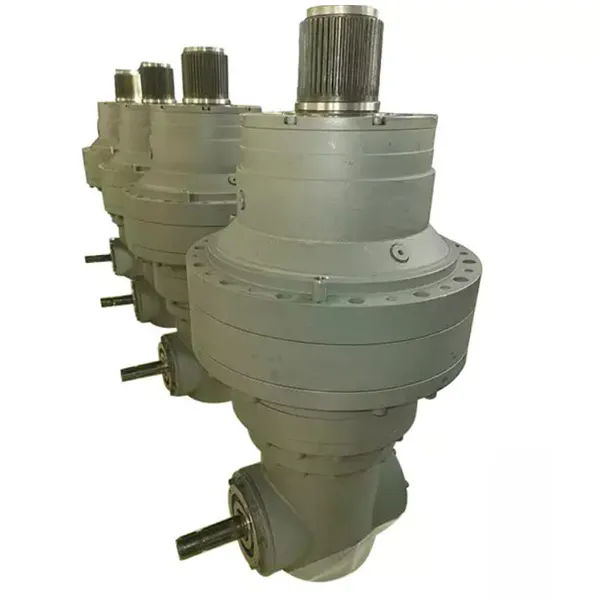

Ποιες είναι οι τεχνικές προδιαγραφές της σειράς πλανητικών κιβωτίων ταχυτήτων Low-Backlash;

Η Raydafon Technology Group Co., Limited προσφέρει τέσσερις κατηγορίες πλανητικού κιβωτίου ταχυτήτων ακριβείας, καθεμία κατασκευασμένη για διαφορετικές απαιτήσεις ακρίβειας. Η τυπική σειρά ακριβείας μας παρέχει τιμές αντίστροφης κίνησης κάτω των 5 λεπτών τόξου, ενώ η σειρά εξαιρετικά ακριβείας μας επιτυγχάνει οπισθοδρόμηση έως και 1 λεπτό τόξου μέσω ειδικών διαδικασιών κατασκευής, όπως περιτύλιξη, ταιριασμένα σετ ταχυτήτων και βελτιστοποίηση προφόρτισης ρουλεμάν. Ο παρακάτω πίνακας περιγράφει λεπτομερώς τις βασικές παραμέτρους για τα πιο δημοφιλή μοντέλα μας, τα οποία είναι όλα σχεδιασμένα για βιομηχανικές εφαρμογές και εφαρμογές αυτοματισμού υψηλής ακρίβειας.

Η σειρά μας Planetary Gearbox κατασκευάζεται με ελικοειδή γρανάζια (αντί για γρανάζι) για αύξηση της αναλογίας επαφής με τα δόντια και μείωση του θορύβου και των κραδασμών. Η ελικοειδής γωνία των 18 μοιρών εξασφαλίζει ομαλότερη μετάδοση ροπής και χαμηλότερη δυναμική οπισθοδρόμηση σε σύγκριση με σχέδια με ίσια δόντια. Επιπλέον, όλα τα γρανάζια σκληρύνονται με θήκη σε 58-62 HRC και, στη συνέχεια, γείωση ακριβείας σε ποιότητα DIN 6 ή καλύτερη, διασφαλίζοντας ότι ελαχιστοποιούνται τα σφάλματα προφίλ δοντιού που συμβάλλουν στην οπισθοδρόμηση. Κάθε πλανητικό κιβώτιο ταχυτήτων συναρμολογείται σε περιβάλλον καθαρού δωματίου και λειτουργεί για 2 ώρες πριν από τη μέτρηση της αντίστροφης κίνησης χρησιμοποιώντας έναν περιστροφικό κωδικοποιητή υψηλής ανάλυσης και έναν αισθητήρα ροπής. Το εργοστάσιό μας παρέχει ένα πιστοποιητικό βαθμονόμησης με κάθε μονάδα, το οποίο τεκμηριώνει την πραγματική τιμή ανάστροφης κίνησης που μετράται στον άξονα εξόδου.

Για εφαρμογές που απαιτούν απόλυτο μηδενικό αντίκτυπο, προσφέρουμε μια ειδική έκδοση του Planetary κιβωτίου ταχυτήτων μας με σπαστό ηλιοτρόπιο και μηχανισμό προφόρτισης με ελατήριο. Αυτός ο σχεδιασμός εξαλείφει ενεργά κάθε περιφερειακό διάκενο, επιτυγχάνοντας οπισθοδρόμηση κάτω από 0,5 λεπτά τόξου. Ωστόσο, αυτή η έκδοση έχει ελαφρώς χαμηλότερη απόδοση (94 τοις εκατό) και απαιτεί περιοδική ρύθμιση του ελατηρίου προφόρτισης. Το εργοστάσιό μας μπορεί να σας συμβουλεύσει για το εάν αυτό το πλανητικό κιβώτιο ταχυτήτων εξαιρετικά ακριβείας είναι απαραίτητο για τη συγκεκριμένη εφαρμογή σας. Όλα τα μοντέλα μας Planetary Gearbox υποστηρίζουν τυπικές διεπαφές στήριξης NEMA και σερβοκινητήρα και προσφέρουμε προσαρμοσμένες διαμορφώσεις άξονα και φλάντζας για εφαρμογές μετασκευής. Με πάνω από 20 χρόνια εμπειρίας ακριβείας στο κιβώτιο ταχυτήτων, η Raydafon Technology Group Co., Limited είναι ο αξιόπιστος συνεργάτης σας για λύσεις Planetary Gearbox υψηλής ακρίβειας.

Πώς μπορείτε να μετρήσετε και να διατηρήσετε τον έλεγχο της αντίδρασης σε συστήματα πλανητικού κιβωτίου ταχυτήτων;

Η μέτρηση της αντίδρασης σε ένα πλανητικό κιβώτιο ταχυτήτων είναι απαραίτητη για την επαλήθευση ότι η μονάδα πληροί τις καθορισμένες επιδόσεις της και για την ανίχνευση φθοράς με την πάροδο του χρόνου. Η πιο κοινή μέθοδος είναι η μέτρηση με ένδειξη καντράν ή κωδικοποιητή: στερεώστε τον άξονα εισόδου και εφαρμόστε μια γνωστή ροπή στον άξονα εξόδου και προς τις δύο κατευθύνσεις, καταγράφοντας τη γωνιακή μετατόπιση. Η συνολική γωνιακή κίνηση (και στις δύο κατευθύνσεις) είναι η οπισθοδρόμηση. Το εργοστάσιό μας χρησιμοποιεί έναν πλήρως αυτοματοποιημένο πάγκο δοκιμών ανάστροφης κίνησης που περιστρέφει τον άξονα εξόδου με σταθερή ταχύτητα και μετρά τον βρόχο υστέρησης μετατόπισης ροπής, παρέχοντας τιμή αντίστροφης κίνησης και στρεπτική ακαμψία. Για συντήρηση πεδίου, μια απλούστερη μέθοδος χρησιμοποιεί μια μαγνητική ένδειξη επιλογέα βάσης στον άξονα εξόδου, με τον κινητήρα κλειδωμένο. Ωστόσο, πρέπει να δοθεί προσοχή στην εφαρμογή σταθερής ροπής (συνήθως 2 τοις εκατό της ονομαστικής ροπής) για να διασφαλιστεί η επαναλαμβανόμενη μέτρηση.

Παράγοντες που επηρεάζουν τη μέτρηση της οπισθοδρόμησης σε ένα πλανητικό κιβώτιο ταχυτήτων:

• Ροπή μέτρησης:Η υψηλότερη ροπή μέτρησης μπορεί να ωθήσει τα δόντια του γραναζιού στην ίδια πλευρά, μειώνοντας τεχνητά τη μετρούμενη αντίστροφη κίνηση. Το εργοστάσιό μας συνιστά τη χρήση 2 έως 5 τοις εκατό της ονομαστικής ροπής για τη μέτρηση της οπισθοπορείας.
• Θερμοκρασία:Η οπισθοδρόμηση τείνει να μειώνεται καθώς αυξάνεται η θερμοκρασία λόγω της θερμικής διαστολής των γραναζιών. Για κρίσιμες εφαρμογές, μετρήστε την αντίστροφη κίνηση στην ίδια θερμοκρασία με τις συνθήκες λειτουργίας.
• Φθορά και λίπανση:Καθώς το κιβώτιο ταχυτήτων λειτουργεί, η φθορά αυξάνει σταδιακά την οπισθοδρόμηση. Η τακτική μέτρηση (κάθε 1.000 ώρες λειτουργίας) επιτρέπει την παρακολούθηση της εξέλιξης της φθοράς και τον προγραμματισμό της συντήρησης πριν η αντίδραση υπερβεί το αποδεκτό όριο.
• Προσανατολισμός τοποθέτησης:Ορισμένα κιβώτια ταχυτήτων εμφανίζουν διαφορετικές ενδείξεις οπισθοδρόμησης όταν τοποθετούνται οριζόντια έναντι κατακόρυφα λόγω της μετατόπισης του ελεύθερου ρουλεμάν. Το εργοστάσιό μας ελέγχει και τους δύο προσανατολισμούς και παρέχει δεδομένα ειδικά για τον προσανατολισμό όταν απαιτείται.

Στρατηγικές συντήρησης για τη διατήρηση της χαμηλής αντίδρασης στο Planetary κιβώτιο ταχυτήτων σας:

• Λάδωμα:Χρησιμοποιήστε το καθορισμένο συνθετικό λάδι ή γράσο (συνήθως ISO VG 220 ή ισοδύναμο). Το μολυσμένο ή υποβαθμισμένο λιπαντικό μπορεί να επιτρέψει τη συσσώρευση σωματιδίων μεταξύ των δοντιών του γραναζιού, αυξάνοντας την αντίδραση και τη φθορά. Το εργοστάσιό μας συνιστά αλλαγή λαδιού κάθε 5.000 ώρες για τυπική λειτουργία.
• Ευθυγράμμιση άξονα εισόδου:Η κακή ευθυγράμμιση μεταξύ του κινητήρα και του άξονα εισόδου του πλανητικού κιβωτίου ταχυτήτων μπορεί να προκαλέσει πλευρικά φορτία που εκτρέπουν το γρανάζι και αυξάνουν την αντίδραση. Χρησιμοποιήστε έναν εύκαμπτο σύνδεσμο ή ένα εργαλείο ευθυγράμμισης ακριβείας για να εξασφαλίσετε ομοκεντρικότητα εντός 0,02 mm.
• Σύζευξη άξονα εξόδου:Ένας άκαμπτος σύνδεσμος στην πλευρά εξόδου μπορεί να μεταφέρει τα κρουστικά φορτία πίσω στο κιβώτιο ταχυτήτων, προκαλώντας μικρο-παραμορφώσεις. Χρησιμοποιήστε φυσούνα ή σύζευξη δίσκου που παρέχει στρεπτική ακαμψία αλλά επιτρέπει τη γωνιακή κακή ευθυγράμμιση.
• Προσαρμογή προφόρτισης (για προφορτωμένα μοντέλα):Για μονάδες πλανητικού κιβωτίου ταχυτήτων με ρυθμιζόμενη προφόρτιση (όπως σχέδια σπασμένων γραναζιών), ελέγχετε και ρυθμίζετε περιοδικά το ελατήριο προφόρτισης σύμφωνα με το πρόγραμμα συντήρησης που παρέχεται από το εργοστάσιό μας.

Το εργοστάσιό μας στη Raydafon προσφέρει μια επιλογή απομακρυσμένης παρακολούθησης για το Planetary κιβώτιο ταχυτήτων μας, χρησιμοποιώντας αισθητήρες κραδασμών και αισθητήρες θερμοκρασίας για την πρόβλεψη των τάσεων φθοράς. Αυτά τα δεδομένα, σε συνδυασμό με την περιοδική μέτρηση οπισθοδρόμησης, επιτρέπουν τη συντήρηση βάσει συνθηκών που ελαχιστοποιεί το χρόνο διακοπής λειτουργίας. Για εφαρμογές υψηλής κρισιμότητας, όπως η κατασκευή ιατροτεχνολογικών συσκευών ή η παραγωγή εξαρτημάτων αεροδιαστημικής, συνιστούμε ετήσια εργοστασιακή βαθμονόμηση όπου το Planetary κιβώτιο ταχυτήτων επιστρέφεται στις εγκαταστάσεις μας για ενδελεχή επιθεώρηση και επαναρύθμιση της αντίδρασης. Αυτό διασφαλίζει ότι το σύστημά σας διατηρεί το ίδιο επίπεδο ακρίβειας καθ' όλη τη διάρκεια ζωής του. Εφαρμόζοντας αυτές τις πρακτικές μέτρησης και συντήρησης, μπορείτε να διασφαλίσετε ότι το Planetary κιβώτιο ταχυτήτων σας συνεχίζει να παρέχει την υψηλή ακρίβεια που απαιτείται για τις πιο απαιτητικές εφαρμογές σας.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Πώς επηρεάζει η αντίδραση σε ένα πλανητικό κιβώτιο ταχυτήτων την ικανότητα του σερβο συστήματος να διατηρεί τη θέση του;

Απάντηση: Το Backlash εισάγει μια νεκρή ζώνη στον βρόχο ελέγχου όπου η περιστροφή του κινητήρα δεν μεταφράζεται σε κίνηση του άξονα εξόδου. Αυτή η νεκρή ζώνη αναγκάζει το σύστημα σερβομηχανισμού να ενσωματώσει σφάλμα, οδηγώντας σε υπέρβαση και παρατεταμένο χρόνο καθίζησης. Στον έλεγχο θέσης, η αντίστροφη αντίδραση μειώνει αποτελεσματικά το περιθώριο κέρδους του συστήματος, απαιτώντας από τον μηχανικό να μειώσει τα κέρδη σερβομηχανισμού, γεγονός που με τη σειρά του μειώνει το εύρος ζώνης και τη δυναμική απόδοση του συστήματος. Για εφαρμογές υψηλής ακρίβειας, η ανεξέλεγκτη αντίστροφη κίνηση μπορεί να καταστήσει αδύνατη την επίτευξη της απαιτούμενης επαναληψιμότητας (π.χ. +/- 0,01 mm), καθώς η πραγματική θέση του άξονα εξόδου αποκλίνει από την εντολόμενη θέση επί την τιμή της αντίστροφης κίνησης πολλαπλασιαζόμενη με την ακαμψία του φορτίου. Το πλανητικό κιβώτιο ταχυτήτων χαμηλής οπισθοδρόμησης ελαχιστοποιεί αυτή τη νεκρή ζώνη, επιτρέποντας πιο αυστηρό συντονισμό σερβομηχανισμού και μεγαλύτερη ακρίβεια.

Ερώτηση 2: Μπορεί να εξαλειφθεί εντελώς η αντίδραση σε ένα πλανητικό κιβώτιο ταχυτήτων και ποιο είναι το πρακτικό όριο;

Απάντηση: Η πλήρης εξάλειψη της οπισθοδρόμησης (μηδενική οπισθοδρόμηση) είναι θεωρητικά δυνατή μόνο με σχέδια γραναζιών που χρησιμοποιούν σπαστά γρανάζια, φόρτωση ελατηρίου ή μηχανισμούς διπλού γραναζιού. Ωστόσο, αυτά τα σχέδια εισάγουν πρόσθετη πολυπλοκότητα, χαμηλότερη απόδοση και δυνητικά μειωμένη διάρκεια ζωής λόγω της συνεχούς προφόρτισης στα δόντια του γραναζιού. Το πρακτικό κατώτερο όριο για ένα πλανητικό κιβώτιο ταχυτήτων μαζικής παραγωγής με αξιόπιστη λειτουργία είναι περίπου 1 λεπτό τόξου (0,0167 μοίρες). Το εξαιρετικά ακριβές Planetary κιβώτιο ταχυτήτων μας επιτυγχάνει 1 λεπτό τόξου χρησιμοποιώντας ταιριαστά σετ ταχυτήτων και προφόρτιση ρουλεμάν. Για εφαρμογές που απαιτούν ακρίβεια μικρότερου του λεπτού τόξου, το εργοστάσιό μας συνιστά τη χρήση διπλής διάταξης πλανητικού κιβωτίου ταχυτήτων με ελατήριο κατά της οπισθοδρόμησης μεταξύ των βαθμίδων. Αυτό μπορεί να επιτύχει 0,3 έως 0,5 λεπτά τόξου, αλλά χρησιμοποιείται μόνο στις πιο απαιτητικές εφαρμογές εξοπλισμού αεροδιαστημικής και ημιαγωγών.

Ερώτηση 3: Πώς επηρεάζουν οι αλλαγές θερμοκρασίας την οπισθοδρόμηση ενός πλανητικού κιβωτίου ταχυτήτων;

Απάντηση: Η θερμοκρασία επηρεάζει την αντίδραση λόγω της θερμικής διαστολής του περιβλήματος του κιβωτίου ταχυτήτων, των γραναζιών και των ρουλεμάν. Καθώς αυξάνεται η θερμοκρασία, το περίβλημα διαστέλλεται περισσότερο από τα γρανάζια από χάλυβα (περίβλημα αλουμινίου έναντι εργαλείων από χάλυβα), γεγονός που μπορεί να μειώσει την αντίδραση έως και 15 τοις εκατό σε μια αύξηση θερμοκρασίας 50°C. Αντίθετα, σε ψυχρά περιβάλλοντα, η αντίδραση μπορεί να αυξηθεί. Το εργοστάσιό μας δοκιμάζει κάθε Πλανητικό κιβώτιο ταχυτήτων και στους 20°C και στους 80°C για να επαληθεύσει ότι η αντίστροφη κίνηση παραμένει εντός του καθορισμένου εύρους. Για εφαρμογές με μεγάλες εναλλαγές θερμοκρασίας, συνιστούμε να χρησιμοποιήσετε το Planetary Gearbox μας με χαλύβδινα περιβλήματα και ειδικά ρολά θερμικής αντιστάθμισης. Παρέχουμε επίσης χαρακτηριστικές καμπύλες θερμοκρασιακής οπισθοδρόμησης κατόπιν αιτήματος.

Ερώτηση 4: Ποια είναι η σχέση μεταξύ της οπισθοδρόμησης και της στρεπτικής ακαμψίας σε ένα πλανητικό κιβώτιο ταχυτήτων;

Απάντηση: Η οπισθοδρόμηση και η στρεπτική ακαμψία είναι ανεξάρτητες αλλά αλληλένδετες ιδιότητες. Η στρεπτική ακαμψία μετρά τη γωνιακή απόκλιση του κιβωτίου ταχυτήτων υπό φορτίο, ενώ η αντίστροφη κίνηση είναι το ελεύθερο παιχνίδι υπό μηδενικό φορτίο. Ένα κιβώτιο ταχυτήτων με χαμηλή οπισθοδρόμηση αλλά χαμηλή στρεπτική ακαμψία θα εξακολουθεί να παρουσιάζει παραμόρφωση υπό φορτίο, προκαλώντας σφάλμα θέσης κατά την εφαρμογή της ροπής. Το Planetary κιβώτιο ταχυτήτων μας επιτυγχάνει τόσο χαμηλή αντίστροφη κίνηση όσο και υψηλή στρεπτική ακαμψία χρησιμοποιώντας άκαμπτα σχέδια περιβλήματος, προφορτωμένα ρουλεμάν και γρανάζια ακριβείας. Ο λόγος της ροπής προς τη γωνιακή παραμόρφωση είναι κρίσιμος για εφαρμογές με μεταβλητά φορτία, όπως η ρομποτική και οι σερβοπρεσσες. Το εργοστάσιό μας παρέχει τιμές οπισθοδρόμησης και ακαμψίας στο φύλλο δεδομένων, επιτρέποντάς σας να υπολογίσετε το συνολικό σφάλμα θέσης (οπισθοδρόμηση + εκτροπή υπό φορτίο) για το συγκεκριμένο προφίλ ροπής σας.

Ερώτηση 5: Πώς διασφαλίζει η Raydafon Technology Group Co.,Limited σταθερή χαμηλή αντίδραση σε όλες τις μονάδες μας Planetary Gearbox;

Απάντηση: Το εργοστάσιό μας χρησιμοποιεί μια διαδικασία ποιοτικού ελέγχου πολλαπλών σταδίων. Πρώτον, όλα τα γρανάζια γειώνονται σύμφωνα με την ποιότητα DIN 6 με σφάλμα βήματος ταχύτητας μικρότερο από 0,003 mm. Δεύτερον, χρησιμοποιούμε επιλεκτική συναρμολόγηση: κάθε ηλιακό γρανάζι ταιριάζει με πλανητικά γρανάζια με μετρημένο πάχος δοντιού για να επιτευχθεί βέλτιστο διάκενο από πλέγμα. Τρίτον, ο φορέας πλανητών συναρμολογείται με προεπιλεγμένα ρουλεμάν για να ελαχιστοποιηθεί το ακτινωτό παιχνίδι. Μετά τη συναρμολόγηση, κάθε Πλανητικό κιβώτιο ταχυτήτων τοποθετείται σε έναν πάγκο δοκιμών και μετράται για αντίστροφη αντίδραση σε τρία διαφορετικά επίπεδα ροπής. Οι μονάδες που εμπίπτουν εκτός του καθορισμένου εύρους ανάστροφης αντίδρασης (π.χ. πάνω από 3 λεπτά τόξου για την τυπική σειρά μας) επεξεργάζονται εκ νέου ή εκχωρούνται εκ νέου σε βαθμό χαμηλότερης ακρίβειας. Αυτό διασφαλίζει ότι κάθε Planetary Gearbox που αποστέλλεται από την Raydafon Technology Group Co.,Limited πληροί ή υπερβαίνει τις δημοσιευμένες προδιαγραφές του. Παρέχουμε επίσης ένα πιστοποιητικό συμμόρφωσης με κάθε παραγγελία, το οποίο δείχνει τη μετρούμενη τιμή ανταπόκρισης για τη συγκεκριμένη μονάδα.

Συμπέρασμα: Η ακρίβεια ξεκινά με τον έλεγχο της οπισθοδρόμησης στο πλανητικό κιβώτιο ταχυτήτων σας

Ο έλεγχος οπισθοδρόμησης σε ένα πλανητικό κιβώτιο ταχυτήτων δεν είναι μια προαιρετική βελτίωση, αλλά μια θεμελιώδης προϋπόθεση για συστήματα κίνησης υψηλής ακρίβειας. Από εργαλειομηχανές CNC και ρομποτικούς βραχίονες μέχρι εξοπλισμό επιθεώρησης ακριβείας και δορυφορικούς μηχανισμούς κατάδειξης, η νεκρή ζώνη που προκαλείται από την αντίδραση περιορίζει άμεσα την ακρίβεια τοποθέτησης, την επαναληψιμότητα και την ικανότητα διεργασίας. Δείξαμε πώς η οπισθοδρόμηση προέρχεται από το πλέγμα του γραναζιού, τα διάκενα των ρουλεμάν και τις παραμορφώσεις του περιβλήματος, και δείξαμε πώς η μηχανική προσέγγιση του εργοστασίου μας —χρησιμοποιώντας ελικοειδή γρανάζια ακριβείας, προφορτωμένα ρουλεμάν και άκαμπτους φορείς— μειώνει αποτελεσματικά την αντίστροφη κίνηση σε 1 λεπτό τόξου στα premium μοντέλα μας Gearbox. Οι τεχνικές προδιαγραφές, οι μέθοδοι μέτρησης και οι στρατηγικές συντήρησης που έχουμε κοινοποιήσει παρέχουν ένα πλήρες πλαίσιο για την επιλογή και τη συντήρηση ενός πλανητικού κιβωτίου ταχυτήτων που πληροί τις απαιτήσεις ακρίβειας.

Μην αφήνετε τις αντιδράσεις να θέτουν σε κίνδυνο την ποιότητα ή την απόδοση της παραγωγής σας.Επικοινωνήστε σήμερα με την Raydafon Technology Group Co., Limitedγια μια ολοκληρωμένη διαβούλευση σχετικά με τις ανάγκες σας σε γρανάζια ακριβείας. Παρέχετε τις απαιτήσεις ροπής, ταχύτητας και ακρίβειας και η ομάδα μηχανικών μας θα σας προτείνει το βέλτιστο μοντέλο Planetary Gearbox με λεπτομερή προβολή απόδοσης. Προσφέρουμε δωρεάν δοκιμές δειγμάτων, τεχνική υποστήριξη εφαρμογών και 3 χρόνια εγγύηση σε όλες τις μονάδες Planetary Gearbox.Ζητήστε την προσφορά σας σήμερα και αναβαθμίστε σε ένα Planetary Gearbox που προσφέρει την ακρίβεια που απαιτούν οι εφαρμογές σας. Trust Raydafon Technology Group Co.,Limited για μηχανική αριστεία.
