Πώς να αναγνωρίσετε τα πρώιμα σημάδια φθοράς σε ένα πλανητικό κιβώτιο ταχυτήτων κατά τη λειτουργία;

Ανίχνευση πρώιμων σημαδιών φθοράς σε απλανητικό κιβώτιο ταχυτήτωνείναι μια κρίσιμη δεξιότητα για τους μηχανικούς συντήρησης και τους χειριστές εργοστασίων, καθώς αυτά τα κιβώτια ταχυτήτων αποτελούν συχνά την καρδιά των μηχανημάτων βαρέως τύπου στην εξόρυξη, το τσιμέντο, την αιολική ενέργεια και τις θαλάσσιες εφαρμογές. Η έγκαιρη αναγνώριση δεν αφορά την αναμονή μιας καταστροφικής αποτυχίας. Πρόκειται για την αναγνώριση ανεπαίσθητων αλλαγών στα μοτίβα δόνησης, στα προφίλ θερμοκρασίας και στην κατάσταση του λαδιού που σηματοδοτούν την έναρξη της κούρασης, γρατσουνίσματος ή ρουλεμάν. ΣτοRaydafon Technology Group Co., Limited, έχουμε σχεδιάσει και κατασκευάσει πλανητικές μονάδες κιβωτίου ταχυτήτων για περισσότερες από δύο δεκαετίες και τα δεδομένα πεδίου μας δείχνουν ότι πάνω από το 80 τοις εκατό των αστοχιών του κιβωτίου ταχυτήτων μπορούν να αποφευχθούν εάν τα σημάδια πιαστούν κατά το πρώτο 10 τοις εκατό της ζωής του εξαρτήματος. Αυτό το άρθρο παρέχει μια συστηματική προσέγγιση για τον εντοπισμό αυτών των προειδοποιητικών σημαδιών, χρησιμοποιώντας έναν συνδυασμό διαδικτυακής παρακολούθησης, περιοδικών επιθεωρήσεων και επιχειρησιακής ευαισθητοποίησης. Θα σας καθοδηγήσουμε στις συγκεκριμένες παραμέτρους για τη μέτρηση και τα κατώτατα όρια που υποδεικνύουν την ανάγκη παρέμβασης.

Ο εντοπισμός της πρώιμης φθοράς σε ένα πλανητικό κιβώτιο ταχυτήτων απαιτεί μια πολυαισθητηριακή προσέγγιση που ενσωματώνει ανάλυση κραδασμών, θερμογραφία, ανάλυση υπολειμμάτων λαδιού και παρακολούθηση ακουστικών εκπομπών. Κάθε μέθοδος στοχεύει έναν διαφορετικό μηχανισμό αστοχίας: η δόνηση καταγράφει ανισορροπία και ανωμαλίες οδοντικού πλέγματος, η θερμοκρασία ανιχνεύει την αύξηση της τριβής και τη διάσπαση της λίπανσης, η ανάλυση λαδιού αποκαλύπτει τη δημιουργία μετάλλων φθοράς και την κλιμάκωση του αριθμού σωματιδίων και η ακουστική εκπομπή λαμβάνει κύματα πίεσης υψηλής συχνότητας από αρχικές ρωγμές. Το εργοστάσιό μας έχει αναπτύξει ένα ολοκληρωμένο διαγνωστικό πρωτόκολλο για τα προϊόντα μας Planetary Gearbox, το οποίο θα μοιραστούμε σε αυτόν τον οδηγό. Παρέχουμε επίσης συγκεκριμένες τιμές κατωφλίου για κάθε παράμετρο παρακολούθησης, που προέρχονται από δοκιμές σε περισσότερα από 2.000 κιβώτια ταχυτήτων υπό ελεγχόμενες συνθήκες φορτίου και ταχύτητας. Μέχρι το τέλος αυτού του άρθρου, θα είστε εξοπλισμένοι για να εφαρμόσετε μια στρατηγική συντήρησης βάσει συνθηκών που μπορεί να παρατείνει τη διάρκεια ζωής του πλανητικού κιβωτίου ταχυτήτων σας κατά 300 τοις εκατό και να εξαλείψει τις απρογραμμάτιστες διακοπές λειτουργίας.

Πίνακας περιεχομένων

• 1. Ποιοι είναι οι μηχανισμοί κύριας φθοράς σε ένα πλανητικό κιβώτιο ταχυτήτων και τα συμπτώματά τους;
• 2. Πώς μπορεί η ανάλυση κραδασμών να αποκαλύψει την πρώιμη φθορά του γραναζιού και του ρουλεμάν;
• 3. Ποιες είναι οι βασικές παράμετροι λειτουργίας που πρέπει να παρακολουθούμε στη σειρά Planetary Gearbox μας;
• 4. Πώς η ανάλυση λαδιού και η παρακολούθηση συντριμμιών σηματοδοτούν την αρχική αστοχία;
• Συχνές Ερωτήσεις (FAQ)
• Συμπεράσματα και Υποστήριξη Παρακολούθησης Κατάστασης

Ποιοι είναι οι κύριοι μηχανισμοί φθοράς σε ένα πλανητικό κιβώτιο ταχυτήτων και τα συμπτώματά τους;

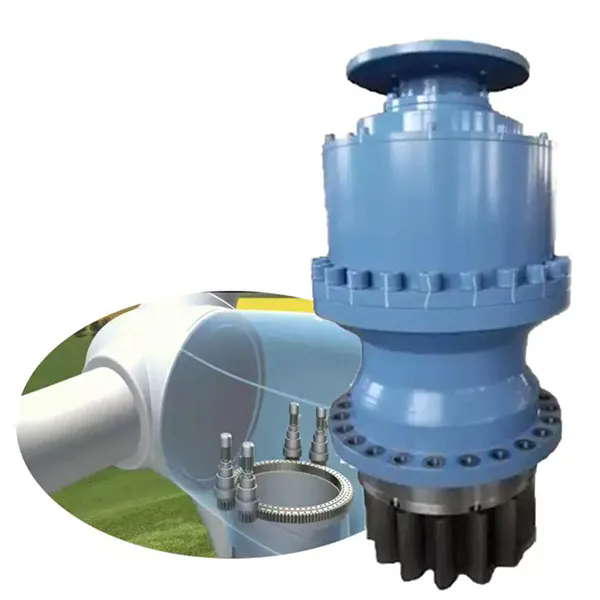

Ένα πλανητικό κιβώτιο ταχυτήτων είναι ένα εξελιγμένο συγκρότημα ηλιακών εργαλείων, πλανητικών γραναζιών, δακτυλιοειδών γραναζιών και πλανητών, όλα λειτουργούν υπό υψηλές τάσεις επαφής και ταχύτητες ολίσθησης. Οι κύριοι μηχανισμοί φθοράς περιλαμβάνουν λειαντική φθορά (από μολυσμένο λιπαντικό), φθορά κόλλας (γδάρισμα λόγω διάσπασης της οριακής λίπανσης), φθορά λόγω κόπωσης (τρύπημα και ξεφλούδισμα) και διαβρωτική φθορά (από υγρασία ή επιθετικά πρόσθετα). Κάθε μηχανισμός παράγει ξεχωριστά πρώιμα συμπτώματα που μπορούν να ανιχνευθούν πριν το κιβώτιο ταχυτήτων αστοχήσει καταστροφικά. Το εργοστάσιό μας έχει τεκμηριώσει ότι πάνω από το 60 τοις εκατό των αστοχιών του πλανητικού κιβωτίου ταχυτήτων προέρχονται από τρύπες στα δόντια του γραναζιού του πλανήτη, ακολουθούμενες από θραύση ρουλεμάν. Η κατανόηση αυτών των μηχανισμών σάς βοηθά να εστιάσετε τις προσπάθειες παρακολούθησης στα πιο ευάλωτα στοιχεία.

Πρώιμα συμπτώματα φθοράς από μηχανισμό:

• Λειαντική φθορά:Προκαλείται από σκληρά σωματίδια (πυρίτιο, υπολείμματα φθοράς) στο λάδι. Τα πρώτα σημάδια περιλαμβάνουν μια σταδιακή αύξηση του επιπέδου θορύβου του κιβωτίου ταχυτήτων, ιδιαίτερα κατά την επιτάχυνση, και μια μετρήσιμη αύξηση στον αριθμό σωματιδίων του λαδιού (κωδικός ISO 4406 που αυξάνεται από 18/16/13 σε 21/19/16). Η επιφάνεια του δοντιού του γραναζιού φαίνεται θαμπή ή ματ μετά από προσεκτική επιθεώρηση, με λεπτές γρατσουνιές.
• Φθορά κόλλας (γδάρισμα):Εμφανίζεται όταν το φιλμ λαδιού διασπάται λόγω υψηλών θερμοκρασιών επαφής ή χαμηλού ιξώδους. Τα πρώιμα συμπτώματα περιλαμβάνουν ξαφνική αύξηση της θερμοκρασίας του περιβλήματος του κιβωτίου ταχυτήτων (πάνω από 10°C πάνω από την κανονική σταθερή κατάσταση) και διαλείπουσες αιχμές δόνησης υψηλής συχνότητας που αντιστοιχούν σε αρμονικές πλέγματος κιβωτίων ταχυτήτων. Σε ορισμένες περιπτώσεις, είναι ανιχνεύσιμη μια ελαφρά μυρωδιά καμένου λαδιού.
• Φθορά κόπωσης (τρύπα):Ο πιο συνηθισμένος τρόπος αποτυχίας σε σχέδια Planetary Gearbox. Το πρώιμο κοίλωμα εμφανίζεται ως μικρές κοιλότητες στο οδοντικό οδόντωμα (περιοχή ρίζας) των γραναζιών του πλανήτη. Τα συμπτώματα περιλαμβάνουν μια χαρακτηριστική αλλαγή στο πλάτος συχνότητας πλέγματος γραναζιών, που συχνά αυξάνεται κατά 15 έως 20 τοις εκατό σε σχέση με την αρχική τιμή, και την εμφάνιση μικροσκοπικών μεταλλικών σωματιδίων στο φίλτρο λαδιού (ορατά στο μικροσκόπιο ως σωματίδια ακανόνιστου σχήματος 10-50 microns).
• Κόπωση ρουλεμάν:Τα ρουλεμάν (κωνικός κύλινδρος ή κυλινδρικά) στηρίζουν τους πείρους του πλανήτη και τον ηλιακό εξοπλισμό. Τα πρώιμα σημάδια περιλαμβάνουν άνοδο στις υποαρμονικές ζώνες δόνησης (περίπου 1x και 2x ταχύτητες άξονα) και αυξημένη αξονική κίνηση ή "παιχνίδι" στον άξονα εισόδου, μετρήσιμο με μετρητή καντράν. Επίσης, η χαρακτηριστική συχνότητα του ρουλεμάν (BPFO, BPFI) αρχίζει να διαμορφώνεται με πλευρικές ζώνες.

Εκτός από αυτούς τους μηχανισμούς, η κακή ευθυγράμμιση και η ανισορροπία μπορούν να επιταχύνουν τη φθορά. Ένα πλανητικό κιβώτιο ταχυτήτων που λειτουργεί με κακή ευθυγράμμιση μεταξύ των αξόνων εισόδου και εξόδου εμφανίζει συχνά μια κυρίαρχη συχνότητα περιστροφής 1x στο φάσμα κραδασμών, συνοδευόμενη από υψηλά επίπεδα αρμονικών 2x και 3x. Το εργοστάσιό μας συνιστά τη δημιουργία μιας βασικής υπογραφής για κάθε Πλανητικό κιβώτιο ταχυτήτων όταν είναι καινούργιο ή αμέσως μετά από μια μεγάλη επισκευή. Αυτή η γραμμή βάσης θα πρέπει να περιλαμβάνει φάσματα δόνησης, προφίλ θερμοκρασίας και δεδομένα δείγματος λαδιού. Οποιαδήποτε απόκλιση από αυτή τη βασική γραμμή κατά περισσότερο από 10 τοις εκατό θα πρέπει να προκαλέσει μια λεπτομερή έρευνα. Παρέχουμε μια υπηρεσία βασικής εγγραφής για όλα τα προϊόντα μας Planetary Gearbox, χρησιμοποιώντας το ιδιόκτητο λογισμικό παρακολούθησης κατάστασης.

Είναι επίσης σημαντικό να κατανοήσουμε ότι η φθορά δεν προχωρά γραμμικά. Μόλις ξεκινήσει το άνοιγμα, η συγκέντρωση τάσης επιταχύνει την αφαίρεση του υλικού και το κιβώτιο ταχυτήτων μπορεί να αστοχήσει σε λιγότερο από 100 ώρες. Αυτή η μη γραμμική εξέλιξη καθιστά την έγκαιρη ανίχνευση απολύτως κρίσιμη. Τα τακτικά διαστήματα παρακολούθησης θα πρέπει να βασίζονται στον κύκλο λειτουργίας του κιβωτίου ταχυτήτων. για ένα Planetary Gearbox που λειτουργεί συνεχώς με υψηλό φορτίο, συνιστούμε καθημερινούς ελέγχους κραδασμών και θερμοκρασίας, με εβδομαδιαία δειγματοληψία λαδιού. Για λιγότερο κρίσιμες εφαρμογές, μπορεί να αρκεί η εβδομαδιαία δόνηση και η μηνιαία ανάλυση λαδιού. Το εργοστάσιό μας μπορεί να προσαρμόσει ένα χρονοδιάγραμμα παρακολούθησης με βάση τη συγκεκριμένη εφαρμογή και τα ιστορικά δεδομένα σας.

Πώς μπορεί η ανάλυση κραδασμών να αποκαλύψει την πρώιμη φθορά του γραναζιού και του ρουλεμάν;

Η ανάλυση κραδασμών είναι το πιο ισχυρό μη καταστροφικό εργαλείο για την ανίχνευση πρώιμης φθοράς σε ένα πλανητικό κιβώτιο ταχυτήτων. Η μοναδική γεωμετρία των συρμών πλανητικών γραναζιών - με πολλούς πλανήτες να πλένονται ταυτόχρονα - παράγει μια σύνθετη υπογραφή δόνησης, αλλά έμπειροι αναλυτές μπορούν να εξάγουν πλούσιες διαγνωστικές πληροφορίες από τον τομέα συχνοτήτων. Το κλειδί είναι να κοιτάξετε πέρα ​​από το συνολικό επίπεδο δόνησης και να εστιάσετε σε συγκεκριμένες ζώνες συχνοτήτων και δομές πλευρικής ζώνης. Το εργοστάσιό μας χρησιμοποιεί ανάλυση κραδασμών ως την κύρια δοκιμή αποδοχής για κάθε Πλανητικό Κιβώτιο ταχυτήτων που κατασκευάζουμε και έχουμε δημιουργήσει μια τεράστια βάση δεδομένων με υπογραφές αστοχίας. Σε αυτή την ενότητα, αναλύουμε τους συγκεκριμένους δείκτες δόνησης της πρώιμης φθοράς.

Κρίσιμες παράμετροι ανάλυσης κραδασμών και δείκτες φθοράς τους:

• Συχνότητα πλέγματος γραναζιών (GMF) και οι αρμονικές της:Το GMF υπολογίζεται ως ο αριθμός των δοντιών στο γρανάζι του ήλιου ή στο γρανάζι πολλαπλασιασμένο με την ταχύτητα περιστροφής του άξονα. Σε ένα υγιές Planetary κιβώτιο ταχυτήτων, το πλάτος GMF είναι σταθερό. Το πρόωρο άνοιγμα ή ράγισμα σε οποιοδήποτε δόντι του γραναζιού θα προκαλέσει αύξηση του πλάτους του GMF κατά 20 έως 40 τοις εκατό και θα εμφανίζονται πλευρικές ζώνες γύρω από το GMF σε διαστήματα ίσα με την ταχύτητα περιστροφής του φορέα του πλανήτη. Η απόσταση των πλευρικών ζωνών είναι ένα βασικό διαγνωστικό: εάν οι πλευρικές ζώνες απέχουν μεταξύ τους ανάλογα με τη συχνότητα του φορέα, υποδηλώνει εντοπισμένο ελάττωμα (π.χ. ένα μεμονωμένο δόντι με κουκούτσι). Εάν οι πλευρικές ζώνες απέχουν μεταξύ τους ανάλογα με τη συχνότητα διέλευσης του πλανήτη (αριθμός πλανητών επί την ταχύτητα του φορέα), υποδηλώνει ένα κατανεμημένο ελάττωμα (π.χ. φθορά σε όλους τους πλανήτες).
• Χαρακτηριστικές συχνότητες ρουλεμάν (BCF):Κάθε στοιχείο ρουλεμάν (εσωτερική ράγα, εξωτερική ράγα, στοιχεία κύλισης, κλωβός) έχει μια μοναδική υπογραφή συχνότητας. Η πρώιμη φθορά του ρουλεμάν προκαλεί αυξήσεις του πλάτους στο BPFO (εξωτερική κούρσα συχνότητας μπάλας πάσας) ή στο BPFI (εσωτερική κούρσα συχνότητας σφαιρικής πάσας) και στις αρμονικές τους. Είναι σημαντικό ότι αυτές οι συχνότητες είναι συχνά χαμηλότερες από το GMF και μπορούν να καλυφθούν. Το εργοστάσιό μας συνιστά τη χρήση αποδιαμόρφωσης υψηλής συχνότητας (ανάλυση φακέλου) για την εξαγωγή αυτών των σημάτων, καθώς η πρόσκρουση φθοράς παράγει συντονισμούς υψηλής συχνότητας που αποδιαμορφώνονται για να αποκαλύψουν τις συχνότητες ελαττωμάτων του ρουλεμάν.
• Υποαρμονικές και κλασματικές αρμονικές:Εάν ένα δόντι του γραναζιού έχει σοβαρά κουκούτσια ή ρωγμές, το κιβώτιο ταχυτήτων μπορεί να παρουσιάζει υποαρμονικές σε 0,5x GMF ή 0,33x GMF. Αυτά προκύπτουν από μη γραμμικότητες στην ακαμψία του πλέγματος γραναζιών. Σύμφωνα με την εμπειρία μας, οι υποαρμονικές είναι ένας δείκτης τελευταίου σταδίου, αλλά επιβεβαιώνουν ότι απαιτείται άμεση δράση.
• Ανάλυση κυματομορφής πεδίου χρόνου:Η παρατήρηση της ακατέργαστης κυματομορφής επιτάχυνσης μπορεί να δείξει κρουστικούς παλμούς που αντιστοιχούν στο πλέγμα των δοντιών. Καθώς η φθορά εξελίσσεται, η κυματομορφή μπορεί να εμφανίζει "κολοβή" όπου οι κορυφές κόβονται λόγω πλαστικής παραμόρφωσης ή υπολειμμάτων μεταξύ των δοντιών. Μια απλή αύξηση του πλάτους κορυφής σε κορυφή πέρα ​​από 1,5 φορές τη βασική γραμμή είναι μια σαφής προειδοποίηση.

Για πρακτική εφαρμογή, το εργοστάσιό μας συνιστά την εγκατάσταση επιταχυνσιόμετρων στο περίβλημα του Planetary Gearbox σε τρεις θέσεις: ακτινικά στην πλευρά εισόδου, ακτινικά στην πλευρά εξόδου και αξονικά στο άκρο του άξονα εισόδου. Αυτές οι θέσεις καταγράφουν τις κυρίαρχες λειτουργίες δόνησης. Προτείνουμε τη χρήση συλλέκτη δεδομένων με εύρος συχνοτήτων από 10 Hz έως 10 kHz και ανάλυση τουλάχιστον 1.600 γραμμών. Για συνεχή παρακολούθηση, προσφέρουμε ένα αποκλειστικό σύστημα παρακολούθησης κατάστασης που συγκρίνει αυτόματα το φάσμα δόνησης με τη γραμμή βάσης και παράγει ειδοποιήσεις όταν ξεπερνιούνται τα όρια. Αυτό το σύστημα βοήθησε τους πελάτες μας να μειώσουν τις απροσδόκητες βλάβες του Planetary Gearbox κατά πάνω από 70%.

Η ερμηνεία δεδομένων κραδασμών απαιτεί εμπειρία, αλλά υπάρχουν καθολικές κόκκινες σημαίες: ξαφνική αύξηση της συνολικής δόνησης κατά περισσότερο από 30 τοις εκατό σε σύντομο χρονικό διάστημα (π.χ. μία εβδομάδα), εμφάνιση καθαρών πλευρικών ζωνών γύρω από το GMF και αλλαγή στη φάση του 1x περιστροφικού σήματος. Το εργοστάσιό μας παρέχει εκπαιδευτικά βίντεο και φάσματα αναφοράς για τα μοντέλα Planetary Gearbox που διαθέτουμε, επιτρέποντας στις ομάδες συντήρησης να καταστούν ικανές στη διάγνωση κραδασμών γρήγορα. Θυμηθείτε, ο στόχος δεν είναι απλώς να ανιχνεύσετε τη φθορά, αλλά να εντοπίσετε τη βασική αιτία — είτε πρόκειται για κακή ευθυγράμμιση, ανισορροπία, υποβάθμιση λιπαντικού ή εγγενή κατασκευαστικά ελαττώματα.

Ποιες είναι οι βασικές παράμετροι λειτουργίας που πρέπει να παρακολουθούμε στη σειρά Planetary κιβωτίων ταχυτήτων μας;

Η Raydafon κατασκευάζει μια σειρά από μοντέλα Planetary Gearbox για διαφορετικά επίπεδα ισχύος και σχέσεις μετάδοσης. Κάθε μοντέλο έχει συγκεκριμένα όρια λειτουργίας και όρια παρακολούθησης. Ο παρακάτω πίνακας παρουσιάζει τις βασικές παραμέτρους για τις τρεις πιο δημοφιλείς σειρές μας: το PGS-400 για βιομηχανικές εφαρμογές μεσαίας χρήσης, το PGS-800 για εξόρυξη και τσιμέντο βαρέως τύπου και το PGS-1200 για ανεμογεννήτριες υψηλής ροπής και θαλάσσια πρόωση. Όλα τα δεδομένα βασίζονται στις εκτενείς δοκιμές και τα σχόλια του εργοστασίου μας. Τονίζουμε ότι αυτές οι παράμετροι πρέπει να παρακολουθούνται στο πλαίσιο - αναμένεται μια μικρή απόκλιση με τις διακυμάνσεις του φορτίου, αλλά οι επίμονες τάσεις είναι ο πραγματικός συναγερμός.

Εκτός από αυτές τις τυπικές παραμέτρους, το εργοστάσιό μας συνιστά την παρακολούθηση της ταχύτητας του φορέα του πλανήτη και της ταχύτητας περιστροφής του ηλιακού γραναζιού ανεξάρτητα, καθώς οι διαφορές μπορεί να υποδηλώνουν φθορά των δοντιών ή ολίσθηση του ρουλεμάν. Παρέχουμε αισθητήρες ταχύτητας και τροχούς στόχους ως προαιρετικά αξεσουάρ. Η θερμοκρασία πρέπει να μετριέται στην πλευρά εισόδου, στην πλευρά εξόδου και στο κάρτερ λαδιού. μια διαφορά μεγαλύτερη από 10°C μεταξύ των πλευρών εισόδου και εξόδου υποδηλώνει ανομοιόμορφη φόρτωση ή λιπαντική λίπανση. Τα προϊόντα μας Planetary Gearbox διαθέτουν ενσωματωμένα φρεάτια θερμοστοιχείου για εύκολη εγκατάσταση αισθητήρα.

Παρέχουμε επίσης μια υπηρεσία καταγραφής δεδομένων που καταγράφει όλες τις παραμέτρους λειτουργίας και δημιουργεί εβδομαδιαίες αναφορές τάσεων. Αυτές οι αναφορές περιλαμβάνουν γραφήματα στατιστικού ελέγχου διεργασιών (SPC) που επισημαίνουν οποιαδήποτε παράμετρο υπερβαίνει τα όρια ελέγχου. Για παράδειγμα, εάν η ταχύτητα δόνησης στην πλευρά εξόδου εμφανίζει σταθερή ανοδική τάση για 5 συνεχόμενες ημέρες, το σύστημά μας θα την επισημάνει για επιθεώρηση. Αυτή η προσέγγιση που βασίζεται στην τάση είναι πολύ πιο αξιόπιστη από τους συναγερμούς που βασίζονται σε κατώφλι μόνο, καθώς φιλτράρει τις κανονικές διακυμάνσεις. Το εργοστάσιό μας έχει εφαρμόσει αυτό το σύστημα στη δική μας γραμμή παραγωγής και μας βοήθησε να εντοπίσουμε προβλήματα συναρμολόγησης πριν γίνουν προβλήματα ποιότητας. Συνιστούμε ανεπιφύλακτα να υιοθετήσετε μια παρόμοια προσέγγιση για τον στόλο σας Planetary Gearbox.

Πώς η ανάλυση λαδιού και η παρακολούθηση συντριμμιών σηματοδοτούν την αρχική αστοχία;

Η ανάλυση λαδιού είναι το συμπλήρωμα της ανάλυσης κραδασμών στην έγκαιρη ανίχνευση φθοράς. Ενώ η δόνηση σας δίνει τη μηχανική υπογραφή του πλανητικού κιβωτίου ταχυτήτων, η ανάλυση λαδιού σας ενημερώνει για τη χημική και φυσική κατάσταση του λιπαντικού και των υπολειμμάτων που αιωρούνται σε αυτό. Τα μέταλλα φθοράς όπως ο σίδηρος, ο χαλκός, ο κασσίτερος και το χρώμιο δημιουργούνται ως φθορά των εξαρτημάτων και η συγκέντρωσή τους στο λάδι είναι ευθέως ανάλογη με το ρυθμό φθοράς. Το εργοστάσιό μας έχει συσχετίσει συγκεκριμένες αναλογίες μετάλλων με διαφορετικούς τρόπους αστοχίας: αυξημένο σίδερο με χρώμιο υποδηλώνει φθορά των δοντιών του γραναζιού. χαλκός με κασσίτερο υποδηλώνει φθορά του ρουλεμάν. και το πυρίτιο υποδηλώνει μόλυνση από την υποβάθμιση της στεγανοποίησης ή την εξωτερική είσοδο ρύπων.

Βασικές παράμετροι ανάλυσης λαδιού και οι επιπτώσεις τους στη φθορά:

• Αριθμός σωματιδίων (κωδικός ISO 4406):Ένα καθαρό Planetary Gearbox θα πρέπει να διατηρεί τον κωδικό ISO 4406 18/16/13 ή καλύτερο. Εάν ο κωδικός ανέβει στις 20/18/15, υποδηλώνει σημαντική αύξηση των υπολειμμάτων φθοράς και το λάδι πρέπει να φιλτραριστεί ή να αλλάξει. Ο κωδικός 22/20/17 είναι μια κρίσιμη προειδοποίηση, που απαιτεί άμεση διακοπή λειτουργίας και επιθεώρηση. Το εργοστάσιό μας συνιστά τη λήψη δειγμάτων λαδιού κάθε 250 ώρες λειτουργίας για τις πρώτες 1.000 ώρες, και στη συνέχεια επέκταση σε 500 ώρες μετά τον καθορισμό της γραμμής βάσης.
• Φασματομετρική ανάλυση λαδιού (SOAP):Μετρά τη συγκέντρωση στοιχείων σε μέρη ανά εκατομμύριο (ppm). Τυπικά επίπεδα συναγερμού: σίδηρος > 100 ppm, χαλκός > 30 ppm, πυρίτιο > 25 ppm. Αυτά τα επίπεδα μπορεί να διαφέρουν ανάλογα με τη σχεδίαση του κιβωτίου ταχυτήτων, αλλά ένας ξαφνικός διπλασιασμός οποιουδήποτε στοιχείου σε διάστημα 100 ωρών είναι σαφές σημάδι μη φυσιολογικής φθοράς.
• Ιξώδες λαδιού και συνολικός αριθμός οξέος (TAN):Το ιξώδες δεν πρέπει να αποκλίνει περισσότερο από 10 τοις εκατό από τον αρχικό βαθμό. Η αύξηση του ιξώδους υποδηλώνει οξείδωση ή μόλυνση. μια μείωση υποδηλώνει αραίωση ή διάσπαση. Το TAN θα πρέπει να παρακολουθείται. Η αύξηση του TAN άνω των 2,0 mg KOH/g σε σύγκριση με το φρέσκο ​​λάδι υποδηλώνει οξείδωση που μπορεί να προάγει τη διάβρωση.
• Παρακολούθηση σιδηρούχων υπολειμμάτων (ποσοτική):Συνιστούμε να χρησιμοποιήσετε ένα μαγνητικό βύσμα ή έναν online αισθητήρα σιδηρούχων υπολειμμάτων για τη σύλληψη και τον ποσοτικό προσδιορισμό των σιδηρούχων σωματιδίων. Μια ξαφνική αύξηση της "πυκνότητας σιδήρου" (μετρούμενη σε mg/L) κατά περισσότερο από 200 τοις εκατό σε σχέση με την αρχική τιμή είναι ένας πρώιμος δείκτης φθοράς του γραναζιού ή του ρουλεμάν. Τα προϊόντα μας Planetary Gearbox διαθέτουν προαιρετικά μαγνητικά βύσματα αποστράγγισης και προσφέρουμε μια ψηφιακή οθόνη παρακολούθησης σιδηρούχων υπολειμμάτων που παρέχει δεδομένα σε πραγματικό χρόνο.

Ένα πρακτικό παράδειγμα: Σε μια τσιμεντοβιομηχανία Planetary Gearbox που λειτουργεί στα 800 kW, το εργοστάσιό μας εντόπισε σταδιακή αύξηση της περιεκτικότητας σε σίδηρο από 45 ppm σε 85 ppm σε διάστημα τριών μηνών, ενώ οι κραδασμοί παρέμειναν σταθεροί. Η τάση της ανάλυσης λαδιού πρότεινε λειαντική φθορά. Μετά από έλεγχο, διαπιστώσαμε ότι το φίλτρο λαδιού είχε αστοχήσει, επιτρέποντας την είσοδο σκόνης. Μετά την αντικατάσταση του φίλτρου και την έκπλυση του συστήματος, η περιεκτικότητα σε σίδηρο μειώθηκε στα 50 ppm και αποφεύχθηκε μια καταστροφική βλάβη. Αυτή η περίπτωση υπογραμμίζει τη σημασία της ανάλυσης λαδιού ακόμα και όταν οι κραδασμοί εμφανίζονται φυσιολογικοί.

Για βέλτιστη δειγματοληψία λαδιού, το εργοστάσιό μας συνιστά τη χρήση αποκλειστικών θυρών δειγματοληψίας που βρίσκονται στη γραμμή επιστροφής λαδιού, όπου το λάδι είναι καλά αναμεμειγμένο και αντιπροσωπευτικό της κατάστασης του κάρτερ. Παρέχουμε κιτ δειγματοληψίας που περιλαμβάνουν σύριγγες, μπουκάλια και προπληρωμένα εργαστηριακά ταχυδρομεία για βολικές δοκιμές. Η τεχνική μας ομάδα μπορεί επίσης να ερμηνεύσει την αναφορά ανάλυσης λαδιού και να παράσχει συστάσεις που μπορούν να εφαρμοστούν. Με ένα ισχυρό πρόγραμμα ανάλυσης λαδιού, μπορείτε να ανιχνεύσετε τη φθορά μήνες πριν γίνει ορατή σε κραδασμούς ή θερμοκρασία, επιτρέποντάς σας να προγραμματίσετε τη συντήρηση με την άνεσή σας και όχι σε κατάσταση έκτακτης ανάγκης.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Πόσο συχνά πρέπει να εκτελώ ανάλυση κραδασμών σε πλανητικό κιβώτιο ταχυτήτων σε συνεχή λειτουργία;

Απάντηση: Για ένα πλανητικό κιβώτιο ταχυτήτων που λειτουργεί 24 ώρες το 24ωρο, 7 ημέρες την εβδομάδα υπό πλήρες φορτίο, συνιστούμε να εκτελείτε μέτρηση κραδασμών γραμμής βάσης κατά την εγκατάσταση, ακολουθούμενη από εβδομαδιαία συλλογή δεδομένων για τον πρώτο μήνα και, στη συνέχεια, μηνιαίες μετρήσεις όταν η γραμμή βάσης είναι σταθερή. Ωστόσο, εάν παρατηρήσετε οποιαδήποτε ασυνήθιστη άνοδο της θερμοκρασίας ή θόρυβο, κάντε αμέσως μια ανάλυση κραδασμών. Για κρίσιμες εφαρμογές (π.χ. κιβώτια ταχυτήτων ανεμογεννητριών), συνιστούμε συνεχή διαδικτυακή παρακολούθηση κραδασμών με ειδοποιήσεις σε πραγματικό χρόνο. Το εργοστάσιό μας προσφέρει τόσο φορητές όσο και μόνιμες λύσεις παρακολούθησης. Κατά κανόνα, το διάστημα παρακολούθησης δεν πρέπει να υπερβαίνει το 1 τοις εκατό της αναμενόμενης διάρκειας ζωής του ρουλεμάν L10, επομένως για ένα κιβώτιο ταχυτήτων σχεδιασμένο για 50.000 ώρες ζωής, η τριμηνιαία ανάλυση είναι αποδεκτή, αλλά η μηνιαία είναι ασφαλέστερη.

Ερώτηση 2: Ποιος είναι ο πιο αξιόπιστος δείκτης πρώιμου σκασίματος στα δόντια του γραναζιού του πλανήτη;

Απάντηση: Ο πιο αξιόπιστος δείκτης είναι η διαμόρφωση πλάτους της συχνότητας πλέγματος γραναζιών (GMF) από τη συχνότητα περιστροφής του φορέα του πλανήτη. Σε ένα υγιές Planetary κιβώτιο ταχυτήτων, το GMF είναι ισχυρό αλλά σταθερό. Όταν ξεκινά το pitting σε ένα ή περισσότερα δόντια πλανητών, το πλάτος GMF αυξάνεται και οι πλευρικές ζώνες εμφανίζονται σε διαστήματα φέρουσας συχνότητας. Επιπλέον, η κυματομορφή δόνησης θα εμφανίσει έναν παλμό κραδασμού στο ίδιο διάστημα με το δόντι με κουκούτσι που περνάει από τον αισθητήρα. Χρησιμοποιώντας φασματική ανάλυση υψηλής ανάλυσης (1.600 γραμμές ή περισσότερες) και επεξεργασία peakHold, μπορείτε να ανιχνεύσετε κοιλότητες όταν το πλάτος της πλευρικής ζώνης υπερβαίνει το 5 τοις εκατό του πλάτους GMF. Το εργοστάσιό μας έχει αναπτύξει έναν αποκλειστικό αλγόριθμο που επισημαίνει αυτόματα αυτήν την κατάσταση.

Ερώτηση 3: Μπορώ να βασιστώ μόνο στην παρακολούθηση της θερμοκρασίας για να ανιχνεύσω πρόωρη φθορά;

Απάντηση: Η παρακολούθηση της θερμοκρασίας είναι πολύτιμη αλλά όχι επαρκής από μόνη της. Ενώ μια ξαφνική αύξηση της θερμοκρασίας (π.χ. 10°C πάνω από το κανονικό) μπορεί να υποδηλώνει βλάβη της λίπανσης ή υπερβολική τριβή από προχωρημένη φθορά, είναι συχνά ένα σύμπτωμα μεταγενέστερου σταδίου. Όταν η θερμοκρασία υπερβεί σημαντικά το κανονικό εύρος, η ζημιά μπορεί να είναι ήδη μη αναστρέψιμη. Ως εκ τούτου, συνιστούμε τη χρήση παρακολούθησης θερμοκρασίας ως δευτερεύοντα έλεγχο, σε συνδυασμό με ανάλυση κραδασμών και λαδιών. Η πρόωρη φθορά μπορεί να μην παράγει αρκετή θερμότητα για να αυξήσει τη θερμοκρασία του λαδιού χύδην, αλλά θα αλλάξει το προφίλ κραδασμών και υπολειμμάτων λαδιού. Έτσι, η θερμοκρασία είναι μια χρήσιμη επιβεβαίωση, αλλά όχι η κύρια μέθοδος ανίχνευσης.

Ερώτηση 4: Πώς μπορώ να διακρίνω τα υπολείμματα φθοράς από τα γρανάζια και τα υπολείμματα από τα ρουλεμάν;

Απάντηση: Το σχήμα των σωματιδίων και η στοιχειακή σύνθεση βοηθούν στη διάκριση της πηγής. Η φθορά των εργαλείων συνήθως παράγει νιφάδες ή τσιπς (από τρύπημα) με υψηλή περιεκτικότητα σε σίδηρο και οδοντωτές άκρες. Η φθορά του ρουλεμάν παράγει σφαιρικά ή κυλινδρικά σωματίδια (από την κόπωση του στοιχείου κύλισης) με ένα μείγμα σιδήρου, χρωμίου και μερικές φορές χαλκού ή κασσίτερου από το κλουβί. Η φασματομετρική ανάλυση λαδιού (SOAP) παρέχει τη στοιχειακή σύνθεση, ενώ η ανάλυση μορφολογίας σωματιδίων (με χρήση μικροσκοπίου ή αυτοματοποιημένου αναλυτή σχήματος σωματιδίων) παρέχει το σχήμα. Η διαγνωστική υπηρεσία του εργοστασίου μας περιλαμβάνει τόσο SOAP όσο και φερρογράφημα για τον εντοπισμό της πηγής των συντριμμιών. Εάν η αναλογία σιδήρου προς χαλκό είναι υψηλή (πάνω από 10:1), υποδηλώνει φθορά του γραναζιού. εάν η αναλογία είναι χαμηλή (κάτω από 5:1), μπορεί να υποδηλώνει φθορά ρουλεμάν.

Ερώτηση 5: Ποια άμεσα βήματα πρέπει να κάνω εάν εντοπίσω πρώιμα σημάδια φθοράς στο Planetary κιβώτιο ταχυτήτων μου;

Απάντηση: Πρώτον, μην το αγνοήσετε. Καταγράψτε όλα τα δεδομένα (δόνηση, θερμοκρασία, δείγμα λαδιού) και συγκρίνετε με τις τελευταίες 3 μετρήσεις για να επιβεβαιώσετε την τάση. Εάν δείτε μια σταθερή αύξηση, μειώστε το φορτίο στο κιβώτιο ταχυτήτων κατά 20 έως 30 τοις εκατό για να επιβραδύνετε τον ρυθμό φθοράς. Στη συνέχεια, αυξήστε τη συχνότητα παρακολούθησης σε καθημερινή ή σε βάρδιες. Στη συνέχεια, παραγγείλετε μια λεπτομερή ανάλυση λαδιού και εξετάστε το ενδεχόμενο οπτικής επιθεώρησης με ένα borescope μέσω της θύρας επιθεώρησης. Εάν η φθορά είναι εντοπισμένη (π.χ., ένα μόνο δόντι), ενδέχεται να μπορείτε να χρησιμοποιήσετε το κιβώτιο ταχυτήτων για περιορισμένο χρονικό διάστημα μέχρι την προγραμματισμένη απενεργοποίηση. Εάν η φθορά είναι κατανεμημένη (π.χ. πολλά δόντια ή υπολείμματα ρουλεμάν), προγραμματίστε μια αντικατάσταση του κιβωτίου ταχυτήτων ή μια σημαντική επισκευή το συντομότερο κατάλληλο χρόνο. Επικοινωνήστε με την Raydafon Technology Group Co.,Limited για καθοδήγηση από ειδικούς και διαθεσιμότητα ανταλλακτικών.

Συμπέρασμα: Η προληπτική παρακολούθηση σώζει το πλανητικό κιβώτιο ταχυτήτων σας

Ο εντοπισμός πρώιμων σημαδιών φθοράς σε ένα πλανητικό κιβώτιο ταχυτήτων είναι ένας συνδυασμός τεχνολογίας και επαγρύπνησης. Εφαρμόζοντας συστηματικά ανάλυση κραδασμών, παρακολούθηση θερμοκρασίας, ανάλυση λαδιού και ανίχνευση υπολειμμάτων, μπορείτε να συλλάβετε μηχανισμούς φθοράς, όπως κούραση, γρατσουνιές και ρουλεμάν στην αρχή τους, αποτρέποντας ξαφνικές βλάβες και παρατείνοντας τη διάρκεια ζωής του κιβωτίου ταχυτήτων. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited έχει σχεδιάσει τα προϊόντα μας Planetary Gearbox ώστε να μπορούν να παρακολουθούνται, με ενσωματωμένες θύρες αισθητήρων και σημεία δειγματοληψίας λαδιού, και παρέχουμε ολοκληρωμένη εκπαίδευση στην ερμηνεία των δεδομένων. Η επένδυση σε ένα πρόγραμμα παρακολούθησης καλής κατάστασης είναι μικρή σε σύγκριση με το κόστος μιας καταστροφικής βλάβης, η οποία μπορεί να περιλαμβάνει απώλεια παραγωγής, ζημιά εξοπλισμού και κινδύνους για την ασφάλεια.
