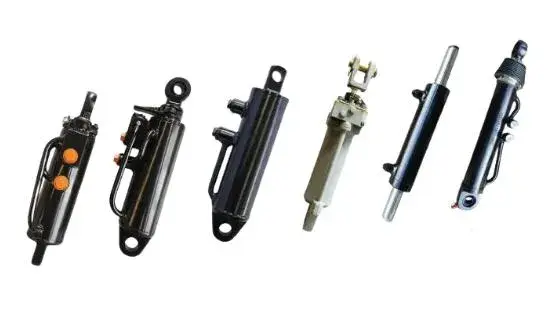

Υδραυλικοί κύλινδροι διεύθυνσης και πίσω ανύψωσης τρακτέρ
  • Υδραυλικοί κύλινδροι διεύθυνσης και πίσω ανύψωσης τρακτέρΥδραυλικοί κύλινδροι διεύθυνσης και πίσω ανύψωσης τρακτέρ
  • Υδραυλικοί κύλινδροι διεύθυνσης και πίσω ανύψωσης τρακτέρΥδραυλικοί κύλινδροι διεύθυνσης και πίσω ανύψωσης τρακτέρ

Υδραυλικοί κύλινδροι διεύθυνσης και πίσω ανύψωσης τρακτέρ

Υδραυλικοί κύλινδροι διεύθυνσης τρακτέρ και πίσω ανύψωσης — 7 στάνταρ μοντέλα με διάμετρο 40–80 mm, ράβδο 20–35 mm, διαδρομή 120–200 mm και απόσταση τοποθέτησης 301–532 mm. Τα μοντέλα με οπίσθια ανύψωση περιλαμβάνουν τα ζεύγη αντικατάστασης 800.55A.01 και αριστερά/δεξιά για συνδέσμους δικύλινδρων. Τα μοντέλα διεύθυνσης με μπροστινό άξονα χρησιμοποιούν μικρότερη διαδρομή για ταχύτερη απόκριση του τροχού. Τα σώματα των κυλίνδρων είναι παχύρρευστο κράμα χάλυβα με μια σκληρυμένη, γειωμένη ράβδο και έναν υαλοκαθαριστήρα μπροστά από την κύρια τσιμούχα. Στείλτε το παλιό σας μοντέλο κυλίνδρου ή την απόσταση οπής, διαδρομής και τοποθέτησης — επιβεβαιώνουμε το αντίστοιχο μοντέλο και επιστρέφουμε μια εργοστασιακή προσφορά εντός 24 ωρών.

Αντικατάσταση ΟΕΜ · Γεωργικά Υδραυλικά

Υδραυλικοί κύλινδροι συστήματος διεύθυνσης και πίσω ανύψωσης τρακτέρ — 7 μοντέλα, οπή 40–80 mm, στερέωση 301–532 χλστ

Ένας υδραυλικός κύλινδρος τρακτέρ αστοχεί στο χωράφι για έναν από τους τρεις λόγους: η οπή είναι πολύ μικρή για την ανύψωση φορτίο, η τσιμούχα της ράβδου δεν μπορεί να συγκρατήσει τη σκόνη και τον πολτό ή η απόσταση στερέωσης δεν ταιριάζει με τη σύνδεση έχουν ήδη. Αυτή η σελίδα παραθέτει επτά βασικά μοντέλα που καλύπτουν το σύστημα διεύθυνσης στον μπροστινό άξονα και την ανύψωση τριών σημείων πίσω σε κοινές πλατφόρμες τρακτέρ, με οπή, ράβδο, διαδρομή και απόσταση στερέωσης που αναφέρεται για καθεμία, ώστε να μπορείτε να ταιριάξετε αντικατάσταση πριν από την παραγγελία.

7Τυπικά μοντέλα
40–80 mmΔιάμετρος οπής
20–35 mmΔιάμετρος ράβδου
120–200 mmΚτύπημα
301–532 χλστΑπόσταση τοποθέτησης
2Τύποι συναρτήσεων
ΕθιμοΔιάτρηση, εγκεφαλικό επεισόδιο, θύρες

Τραπέζι μοντέλου — Διάτρηση, ράβδος, διαδρομή και απόσταση τοποθέτησης

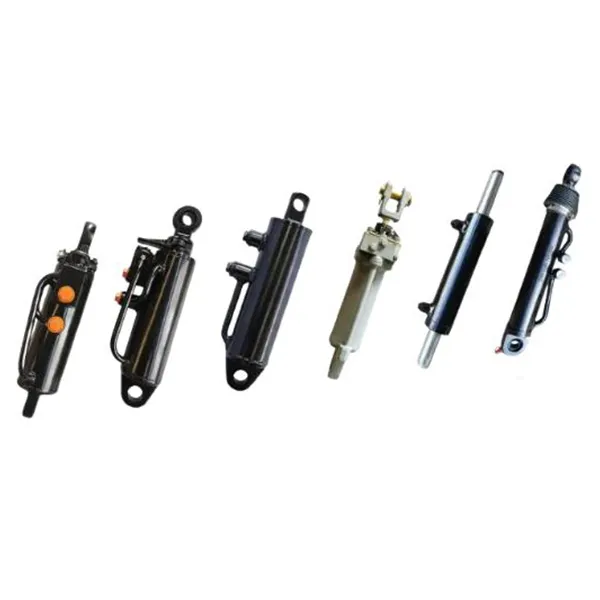

Επτά στάνταρ μοντέλα για οπίσθια ανύψωση τρακτέρ και διεύθυνση μπροστινού άξονα
Μοντέλο Διάτρηση (mm) Ράβδος (mm) Εγκεφαλικό επεισόδιο (mm) Απόσταση τοποθέτησης (mm) Λειτουργία
HSG55/32×125-324 55 32 125 324 Πίσω κύλινδρος ανύψωσης τρακτέρ (αριστερό / δεξί ζεύγος)
HSG63/32×125-324 63 32 125 324 Πίσω κύλινδρος ανύψωσης τρακτέρ (αριστερό / δεξί ζεύγος)
HSG63/35×120-301 63 35 120 301 Πίσω κύλινδρος ανύψωσης τρακτέρ (αριστερό / δεξί ζεύγος)
HSG80/32×200-532 80 32 200 532 800.55A.01 πίσω κύλινδρος ανύψωσης
HSG40/20×175-323 40 20 175 323 Κύλινδρος διεύθυνσης μπροστινού άξονα τρακτέρ
HSG40/25×176-520 40 25 176 520 Κύλινδρος διεύθυνσης μπροστινού άξονα τρακτέρ
HSG50/30×175-465 50 30 175 465 Κύλινδρος διεύθυνσης μπροστινού άξονα τρακτέρ

Άλλοι συνδυασμοί διάτρησης, ράβδου, διαδρομής και απόστασης τοποθέτησης μπορούν να παραχθούν μέχρι το σχέδιο. Εάν η σύνδεσή σας χρησιμοποιεί α διαφορετική διάμετρος πείρου ή γωνία θύρας, στείλτε τις διαστάσεις και θα επιβεβαιώσουμε τον αντίστοιχο κύλινδρο πριν παραγωγής.

Περίληψη προδιαγραφών ανά συνάρτηση

Τι αλλάζει μεταξύ των ομάδων πίσω ανύψωσης και διεύθυνσης
Ομάδα Λειτουργιών Εύρος διάτρησης Ράβδος Εύρος εγκεφαλικού επεισοδίου Τυπική χρήση
Πίσω κύλινδροι ανύψωσης 55 – 80 χλστ 32 – 35 χλστ 120 – 200 mm Σύνδεση τριών σημείων, ανύψωση βαρέων μηχανημάτων, αντικατάσταση 800.55A.01
Κύλινδροι διεύθυνσης μπροστινού άξονα 40 – 50 mm 20 – 30 mm 175 – 176 χλστ Υδροστατικό τιμόνι στον μπροστινό άξονα, σφιχτές στροφές

Τα μοντέλα με οπίσθια ανύψωση χρησιμοποιούν μεγαλύτερη οπή, επειδή το φορτίο ανύψωσης μεταφέρεται στη ράβδο του κυλίνδρου κατά τη μεταφορά. Τα μοντέλα τιμονιού χρησιμοποιούν μικρότερη οπή και μεγαλύτερη διαδρομή για να προσφέρουν ταχύτερη αλλαγή γωνίας τροχού σε χαμηλότερη ροή.

Τι έχει σημασία όταν αντικαθιστάτε έναν κύλινδρο τρακτέρ

01

Το μέγεθος της οπής καθορίζει τη δύναμη ανύψωσης

Η δύναμη ανύψωσης είναι η περιοχή οπής πολλαπλασιασμένη με την υδραυλική πίεση. Ένας κύλινδρος ανύψωσης οπής 55 mm και ένας κύλινδρος 80 mm κύλινδρος οπής που λειτουργεί με το ίδιο υδραυλικό τρακτέρ δεν παράγει την ίδια ικανότητα ανύψωσης. Εάν είστε αντικαθιστώντας έναν φθαρμένο κύλινδρο και το εργαλείο έχει καθυστερήσει να ανυψωθεί, ελέγξτε τις διαστάσεις της οπής και της ράβδου στο τραπέζι πριν υποθέσουμε ότι φταίει η αντλία. Ουδραυλικοί κύλινδροι τρακτέρΗ σελίδα κατηγορίας παραθέτει το ευρύτερο εύρος αν κανένα από τα επτά μοντέλα δεν ταιριάζει με τη σύνδεσή σας.

02

Η επιφάνεια της ράβδου και η ποιότητα της στεγανοποίησης καθορίζουν τη διάρκεια ζωής

Ένας κύλινδρος τρακτέρ λειτουργεί σε σκόνη, πολτό και ψεκασμό λιπασμάτων. Η ράβδος είναι η πρώτη επιφάνεια που υποφέρει: Μόλις ξεκινήσει η διάτρηση, η στεγανοποίηση των χειλιών δεν μπορεί να κρατήσει και το λάδι περνάει από τον υαλοκαθαριστήρα. Αυτός ο κύλινδρος χρησιμοποιεί ένα σκληρυμένο, ράβδος γείωσης με αντιδιαβρωτική επίστρωση πολλαπλών στρώσεων, σε συνδυασμό με υαλοκαθαριστήρα μπροστά από την κύρια τσιμούχα έτσι τα λειαντικά σωματίδια σταματούν πριν φτάσουν στο χείλος στεγανοποίησης. Για την πλευρά του τιμονιού συγκεκριμένα, βλ τουδραυλικός κύλινδρος τιμονιούσελίδα.

03

Η απόσταση τοποθέτησης πρέπει να ταιριάζει με τη σύνδεση και όχι με το όνομα του μοντέλου

Δύο κύλινδροι μπορούν να μοιράζονται την ίδια οπή και διαδρομή αλλά χρησιμοποιούν διαφορετικά κλειστά κέντρα. Εάν η απόσταση τοποθέτησης είναι λάθος, η σύνδεση δεν θα φτάσει σε πλήρη ανύψωση ή θα πέσει κάτω πριν ανυψωθεί το εργαλείο. Το τραπέζι παραπάνω δηλώνει απόσταση τοποθέτησης για κάθε μοντέλο επειδή αυτή είναι η διάσταση που αποφασίζει εάν το μπουλόνια κυλίνδρου επάνω. Για την άρση καθηκόντων πέρα ​​από τη σύνδεση τριών σημείων, τουδραυλικός κύλινδρος ανύψωσηςεύρος καλύπτει μεγαλύτερες διαδρομές και υψηλότερη χωρητικότητα.

04

Η θέση θύρας και το μέγεθος της ακίδας είναι τα σημεία προσαρμογής

Όταν ένα τρακτέρ είναι παλαιότερο ή εισαγόμενο, ο αρχικός κύλινδρος ενδέχεται να μην είναι πλέον διαθέσιμος. Γωνία λιμανιού, λιμάνι Το νήμα, η διάμετρος πείρου και το πλάτος των ματιών μπορούν να ρυθμιστούν ώστε να ταιριάζουν με την υπάρχουσα σύνδεση, ώστε ο κύλινδρος να ταιριάζει χωρίς τροποποίηση του τρακτέρ. Στείλτε μια φωτογραφία ή σκίτσο του παλιού κυλίνδρου με σημειωμένες διαστάσεις και εμείς θα επιβεβαιώσει εάν ένα τυπικό μοντέλο λειτουργεί ή χρειάζεται ένα τροποποιημένο. Περιηγηθείτε στο πλήρεςυδραυλικός κύλινδροςκατάλογος για άλλες κινητές και αγροτικές εφαρμογές.

Πού χρησιμοποιούνται αυτοί οι κύλινδροι

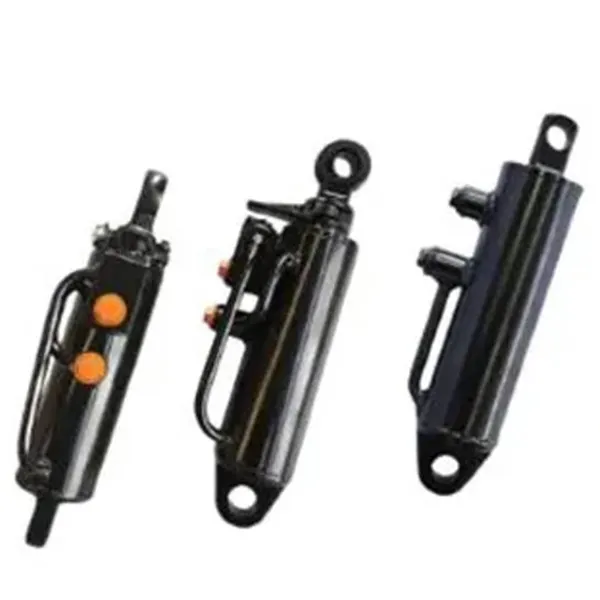

Πίσω ανύψωση τριών σημείων

Άροτρα, σβάρνες, σπαρτικά και χορτοδετικά που φέρονται στον πίσω σύνδεσμο. Ο αριστερός και ο δεξιός κύλινδρος παρέχονται ως ζευγάρι όπου το τρακτέρ χρησιμοποιεί διπλούς κυλίνδρους ανύψωσης.

Τιμόνι μπροστινού άξονα

Υδροστατικό σύστημα διεύθυνσης σε τρακτέρ που χρησιμοποιούν κύλινδρο διπλής ενέργειας στον μπροστινό άξονα. Μικρότερη διαδρομή, ταχύτερη απόκριση, στενότερη ακτίνα στροφής στο κεφαλάρι.

Αντικατάσταση OEM

Άμεση αντικατάσταση για 800.55A.01 και κοινούς αριθμούς ανταλλακτικών της σειράς HSG. Η απόσταση τοποθέτησης και η θέση θύρας ελέγχθηκαν σε σχέση με το πρωτότυπο πριν από την αποστολή.

Αγροτικές κατασκευές κατά παραγγελία

Εξειδικευμένες θεριζοαλωνιστικές μηχανές, ψεκαστήρες και φορτωτές που χρειάζονται μη τυποποιημένο άκρο οπής, διαδρομής ή ράβδου. Κατασκευασμένο για σχέδιο με την ίδια επεξεργασία σφράγισης και ράβδου.

Ταιριάξτε έναν κύλινδρο στη σύνδεση του τρακτέρ σας

Στείλτε τον αριθμό μοντέλου ή την απόσταση οπής, ράβδου, διαδρομής και τοποθέτησης από τον παλιό σας κύλινδρο. Θα το κάνουμε επιβεβαιώστε το μοντέλο που ταιριάζει, ελέγξτε τις διαστάσεις της θύρας και της ακίδας και επιστρέψτε μια εργοστασιακή προσφορά — συνήθως μέσα σε 24 ώρες. Προσαρμοσμένη οπή και εγκεφαλικό επεισόδιο είναι διαθέσιμα κατόπιν αιτήματος.
