Πώς οι συνθήκες φόρτωσης επηρεάζουν τη μακροπρόθεσμη αξιοπιστία των μονάδων κιβωτίου ταχυτήτων τύπου Worm;

Για δύο δεκαετίες στη βιομηχανία μεταφοράς ηλεκτρικής ενέργειας, ένα επαναλαμβανόμενο ερώτημα από μηχανικούς και διευθυντές εργοστασίων ήταν: πώς επηρεάζουν οι συνθήκες φορτίου τη μακροπρόθεσμη αξιοπιστία των μονάδων κιβωτίων ταχυτήτων τύπου worm; Η απάντηση είναι θεμελιώδης για τη μακροζωία του συστήματος και το συνολικό κόστος ιδιοκτησίας. Στην Raydafon Technology Group Co., Limited, η ομάδα μηχανικών μας έχει αφιερώσει σημαντικούς πόρους για την κατανόηση αυτής της ακριβούς σχέσης μέσω αυστηρών δοκιμών στο εργοστάσιο και την ανάλυση πεδίου. Το προφίλ φορτίου που συναντά ένα κιβώτιο ταχυτήτων δεν είναι απλώς μια προδιαγραφή σε ένα φύλλο δεδομένων. είναι η καθοριστική αφήγηση της επιχειρησιακής του ζωής. ΕΝΑκιβώτιο ταχυτήτων ατέρμοναβραβεύεται για τον συμπαγή πολλαπλασιασμό της ροπής υψηλής αναλογίας, την ικανότητα αυτοασφάλισης και την ομαλή λειτουργία του.

Ωστόσο, η μοναδική ολισθαίνουσα επαφή του μεταξύ του σκουληκιού και του τροχού το καθιστά ιδιαίτερα ευαίσθητο στο πώς εφαρμόζεται το φορτίο με την πάροδο του χρόνου. Η παρανόηση ή η υποτίμηση των συνθηκών φορτίου - είτε πρόκειται για κρούση, υπερφόρτωση ή ακατάλληλη τοποθέτηση - είναι ο κύριος ένοχος πίσω από την πρόωρη φθορά, την απώλεια απόδοσης και την καταστροφική αστοχία. Αυτή η βαθιά κατάδυση εξερευνά τη μηχανική πίσω από τη φθορά που προκαλείται από το φορτίο, περιγράφει την κατασκευασμένη απόκριση του προϊόντος μας και παρέχει ένα πλαίσιο για τη μεγιστοποίηση της διάρκειας ζωής του κιβωτίου σας, διασφαλίζοντας ότι η επένδυση στα εξαρτήματά μας προσφέρει αξιόπιστη απόδοση δεκαετιών.

---

Πίνακας περιεχομένων

• Ποια είναι η σχέση μεταξύ της πίεσης φορτίου και των μηχανισμών φθοράς σε ένα κιβώτιο ταχυτήτων τύπου σκουληκιού;
• Πώς ο σχεδιασμός του κιβωτίου ταχυτήτων Worm μετριάζει τις δυσμενείς επιπτώσεις φορτίου;
• Ποιες είναι οι βασικές παράμετροι φορτίου που πρέπει να υπολογίσουν οι μηχανικοί για αξιοπιστία;
• Πώς μπορεί η σωστή συντήρηση και τοποθέτηση να εξουδετερώσει τη φθορά που σχετίζεται με το φορτίο;
• Περίληψη: Εξασφάλιση μακροπρόθεσμης αξιοπιστίας μέσω συνειδητοποίησης φορτίου
• Συχνές Ερωτήσεις (FAQ)

---

Ποια είναι η σχέση μεταξύ της πίεσης φορτίου και των μηχανισμών φθοράς σε ένα κιβώτιο ταχυτήτων τύπου σκουληκιού;

Η μακροπρόθεσμη αξιοπιστία οποιουδήποτε κιβωτίου ταχυτήτων τύπου ατέρμονα είναι μια άμεση συνάρτηση των κύκλων καταπόνησης που επιβάλλονται στα εσωτερικά εξαρτήματά του. Σε αντίθεση με τα γρανάζια οδοντωτών τροχών με κύρια επαφή κύλισης, το σκουλήκι και ο τροχός ασκούν σημαντική κίνηση ολίσθησης. Αυτή η τριβή ολίσθησης παράγει θερμότητα και είναι η γένεση των περισσότερων φαινομένων φθοράς. Οι συνθήκες φόρτωσης ενισχύουν άμεσα αυτά τα αποτελέσματα. Ας αναλύσουμε τους πρωτογενείς μηχανισμούς φθοράς που επιδεινώνονται από το φορτίο. Ωστόσο, για να το κατανοήσουμε πλήρως αυτό, πρέπει πρώτα να χαρτογραφήσουμε ολόκληρο το ταξίδι του άγχους από την εφαρμογή στην αποτυχία.

Το μονοπάτι του στρες: Από το εφαρμοσμένο φορτίο στη βλάβη εξαρτημάτων

Όταν υπάρχει ζήτηση εξωτερικής ροπής στον άξονα εξόδου, ξεκινά μια πολύπλοκη αλυσίδα μηχανικών αντιδράσεων στο εσωτερικό τουκιβώτιο ταχυτήτων ατέρμονα. Αυτό δεν είναι μια απλή κίνηση μοχλού. Το μονοπάτι είναι κρίσιμο για τη διάγνωση αστοχιών και το σχεδιασμό για ανθεκτικότητα.

• Βήμα 1: Μετατροπή ροπής και πίεση επαφής.Η ροπή εισόδου στο σκουλήκι μετατρέπεται σε μια δύναμη κάθετη προς την πλευρά των δοντιών του ατέρμονα τροχού. Αυτή η δύναμη, διαιρούμενη με την περιοχή στιγμιαίας επαφής (μια στενή έλλειψη κατά μήκος του δοντιού), δημιουργείΕρτζιανή πίεση επαφής. Αυτή η πίεση μπορεί να φτάσει σε εξαιρετικά υψηλά επίπεδα, συχνά υπερβαίνοντας τα 100.000 PSI σε συμπαγείς μονάδες.
• Βήμα 2: Δημιουργία Υποεπιφανειακού Πεδίου Τάσεων.Αυτή η έντονη επιφανειακή πίεση δημιουργεί ένα τριαξονικό πεδίο τάσης κάτω από την επιφάνεια. Η μέγιστη διατμητική τάση δεν εμφανίζεται στην επιφάνεια, αλλά ελαφρώς κάτω από αυτήν. Αυτή η υπόγεια περιοχή είναι όπου ξεκινούν οι ρωγμές κόπωσης υπό κυκλική φόρτιση.
• Βήμα 3: Παραγωγή θερμότητας τριβής.Ταυτόχρονα, η κίνηση ολίσθησης του σκουληκιού στον τροχό μετατρέπει ένα μέρος της μεταδιδόμενης ισχύος σε θερμότητα τριβής. Ο ρυθμός παραγωγής θερμότητας είναι ανάλογος με το φορτίο, την ταχύτητα ολίσθησης και τον συντελεστή τριβής.
• Βήμα 4: Καταπόνηση λιπαντικού φιλμ.Το λιπαντικό φιλμ που χωρίζει τις μεταλλικές επιφάνειες υπόκειται σε ακραία πίεση (EP). Το ιξώδες του φιλμ εκτινάσσεται στιγμιαία κάτω από αυτή την πίεση, αλλά η ακεραιότητά του είναι πρωταρχικής σημασίας. Η υπερφόρτωση μπορεί να προκαλέσει κατάρρευση του φιλμ.
• Βήμα 5: Μεταφορά στρες σε υποστηρικτική δομή.Οι δυνάμεις μεταφέρονται τελικά στο περίβλημα του κιβωτίου ταχυτήτων μέσω των ρουλεμάν και των αξόνων. Η απόκλιση του περιβλήματος υπό φορτίο μπορεί να ευθυγραμμίσει σωστά ολόκληρο το πλέγμα, αλλοιώνοντας καταστροφικά τη διαδρομή τάσης.

Πλήρης Πίνακας Μηχανισμών Φθοράς και Ενεργοποίησης Φορτίου τους

Μηχανισμός φθοράς	Πρωτεύουσα ενεργοποίηση φορτίου	Φυσική διαδικασία & συμπτώματα	Μακροπρόθεσμος αντίκτυπος αξιοπιστίας
Λειαντική Φθορά	Παρατεταμένη υπερφόρτωση. Μολυσμένο λιπαντικό υπό φορτίο	Τα σκληρά σωματίδια ή τα σκληρά σωματίδια εξαναγκάζονται σε μαλακό υλικό τροχού (μπρούτζος), μικρο-κόψιμο και υλικό οργώματος. Οδηγεί σε γυαλισμένη, χαραγμένη εμφάνιση, αυξημένη αντίδραση και σωματίδια μπρούτζου στο λάδι.	Σταδιακή απώλεια της ακρίβειας του προφίλ των δοντιών. Η μειωμένη αναλογία επαφής οδηγεί σε μεγαλύτερη πίεση στο υπόλοιπο προφίλ, επιταχύνοντας τις επόμενες φάσεις φθοράς. Η κύρια αιτία της πτώσης της απόδοσης με την πάροδο του χρόνου.
Φθορά κόλλας (Γρούσματα)	Οξύ Φορτίο Σοκ; Σοβαρή υπερφόρτωση. Λιπαντική λίπανση υπό φορτίο	Η λιπαντική μεμβράνη EP σπάει, προκαλώντας τοπική συγκόλληση σκουληκιών και αδιαφανειών τροχού. Αυτές οι συγκολλήσεις κόβονται αμέσως, σχίζοντας το υλικό από τον μαλακότερο τροχό. Ορατό ως τραχιές, σκισμένες επιφάνειες και έντονος αποχρωματισμός.	Συχνά μια καταστροφική, γρήγορη λειτουργία αποτυχίας. Μπορεί να καταστρέψει το σετ εργαλείων μέσα σε λίγα λεπτά ή ώρες από το συμβάν υπερφόρτωσης. Αντιπροσωπεύει μια πλήρη ανάλυση του σχεδιασμένου καθεστώτος λίπανσης.
Επιφανειακή κόπωση (τρύπα)	Φορτία κόπωσης υψηλού κύκλου. Επαναλαμβανόμενες κορυφές υπερφόρτωσης	Οι υποεπιφανειακές διατμητικές τάσεις από την κυκλική πίεση επαφής προκαλούν την έναρξη μικρορωγμών. Οι ρωγμές διαδίδονται στην επιφάνεια, απελευθερώνοντας μικρά κοιλώματα. Εμφανίζεται ως μικροί κρατήρες, συνήθως κοντά στη γραμμή του γηπέδου. Ακούγεται ως αυξανόμενος θόρυβος με τη λειτουργία.	Η προοδευτική ζημιά που επιδεινώνεται καθώς τα κοιλώματα δημιουργούν συγκεντρωτές στρες για περαιτέρω διάτρηση. Τελικά οδηγεί σε μακροσκοπική διάνοιξη και ξεφλούδισμα, όπου μεγάλες νιφάδες υλικού αποσπώνται, προκαλώντας δόνηση και πιθανή σύλληψη.
Θερμομηχανική Φθορά	Παρατεταμένο υψηλό φορτίο που οδηγεί σε χρόνια υπερθέρμανση	Η υπερβολική θερμότητα τριβής μαλακώνει το υλικό του ατέρμονα τροχού, μειώνοντας την αντοχή διαρροής του. Το φορτίο στη συνέχεια προκαλεί πλαστική ροή του μπρούτζου, παραμορφώνοντας το προφίλ του δοντιού. Συχνά συνοδεύεται από ενανθράκωση λαδιού και αστοχία στεγανοποίησης.	Θεμελιώδης υποβάθμιση υλικών. Η γεωμετρία του κιβωτίου ταχυτήτων αλλάζει μόνιμα, οδηγώντας σε κακή ευθυγράμμιση, ανομοιόμορφη κατανομή φορτίου και ταχεία καταρράκτη σε άλλες καταστάσεις αστοχίας. Η ανάκτηση είναι αδύνατη. απαιτείται αντικατάσταση.
Φροντιστήριο & Ψεύτικο Βερολάρισμα (Ρουλεμάν)	Στατική υπερφόρτωση; Δόνηση υπό φορτίο. Ακατάλληλα φορτία τοποθέτησης	Η ταλαντευτική μικροκίνηση μεταξύ ράβδων ρουλεμάν και στοιχείων κύλισης υπό βαρύ στατικό φορτίο ή κραδασμούς δημιουργεί υπολείμματα φθοράς. Εμφανίζεται ως χαραγμένα σχέδια ή εσοχές σε ιπποδρομίες, ακόμη και χωρίς περιστροφή.	Πρόωρη αστοχία ρουλεμάν, η οποία δευτερευόντως επιτρέπει την κακή ευθυγράμμιση του άξονα. Αυτή η κακή ευθυγράμμιση προκαλεί στη συνέχεια ανομοιόμορφη φόρτιση υψηλής πίεσης στο πλέγμα του γραναζιού, δημιουργώντας ένα σενάριο αστοχίας δύο σημείων.

Ο ρόλος του φάσματος φορτίου και του κύκλου εργασίας

Τα φορτία του πραγματικού κόσμου είναι σπάνια σταθερά. Η κατανόηση του φάσματος φορτίου - η κατανομή διαφορετικών επιπέδων φορτίου με την πάροδο του χρόνου - είναι ζωτικής σημασίας για την πρόβλεψη της ζωής. Η εργοστασιακή μας ανάλυση στη Raydafon Technology Group Co., Limited χρησιμοποιεί τον κανόνα του Miner για τη αθροιστική ζημιά κόπωσης για να το αξιολογήσει.

• Συνεχής υπηρεσία σε ονομαστικό φορτίο:Η βασική γραμμή. Η φθορά εξελίσσεται προβλέψιμα με βάση τη λίπανση και την ευθυγράμμιση. Η ζωή καθορίζεται από τη σταδιακή συσσώρευση της επιφανειακής κόπωσης.
• Διαλείπουσα λειτουργία με συχνή εκκίνηση-διακοπή:Οι εκκινήσεις υψηλής αδράνειας εφαρμόζουν στιγμιαία φορτία αιχμής αρκετές φορές τη ροπή λειτουργίας. Κάθε εκκίνηση είναι ένα φορτίο mini-shock, που επιταχύνει τη φθορά και την κόπωση της κόλλας. Οι δοκιμές μας δείχνουν ότι αυτό μπορεί να μειώσει τη διάρκεια ζωής κατά 40-60% σε σύγκριση με τη συνεχή λειτουργία, εάν δεν ληφθεί υπόψη στο μέγεθος.
• Μεταβλητό φορτίο (π.χ. μεταφορέας με μεταβαλλόμενο βάρος υλικού):Το κυμαινόμενο φορτίο δημιουργεί ποικίλο πλάτος τάσης. Αυτό είναι πιο επιζήμιο από ένα σταθερό μέσο φορτίο της ίδιας μέσης τιμής λόγω της επίδρασης κόπωσης. Η συχνότητα και το εύρος των ταλαντώσεων είναι βασικά σημεία δεδομένων που ζητάμε από τους πελάτες.
• Αντιστροφή καθήκοντος:Το φορτίο που εφαρμόζεται και στις δύο κατευθύνσεις περιστροφής εξαλείφει την περίοδο «ξεκούρασης» για την επιφάνεια επαφής στη μία πλευρά του δοντιού, διπλασιάζοντας αποτελεσματικά τους κύκλους τάσης. Προκαλεί επίσης το σύστημα λίπανσης να προστατεύει εξίσου και τις δύο πλευρές.

Στο εργοστάσιό μας στη Raydafon Technology Group Co., Limited, προσομοιώνουμε αυτά τα ακριβή φάσματα. Υποβάλλουμε τα πρωτότυπα του κιβωτίου ταχυτήτων τύπου worm σε προγραμματισμένους κύκλους κόπωσης που επαναλαμβάνουν χρόνια υπηρεσίας μέσα σε λίγες εβδομάδες. Αυτό μας επιτρέπει να προσδιορίσουμε το ακριβές όριο φορτίου όπου οι μηχανισμοί φθοράς μεταβαίνουν από καλοήθεις σε καταστροφικούς και να σχεδιάσουμε τις τυπικές μονάδες μας με περιθώριο ασφαλούς λειτουργίας πολύ κάτω από αυτό το όριο.

Αυτά τα εμπειρικά δεδομένα είναι ο ακρογωνιαίος λίθος της διασφάλισης αξιοπιστίας μας, μετατρέποντας την αφηρημένη έννοια του «φορτίου» σε μια ποσοτικοποιήσιμη παράμετρο σχεδίασης για κάθε κιβώτιο ταχυτήτων τύπου worm που παράγουμε. Ο στόχος είναι να διασφαλίσουμε ότι οι μονάδες μας όχι μόνο επιβιώνουν από το ονομαστικό φορτίο, αλλά είναι εγγενώς ανθεκτικές έναντι των απρόβλεπτων ιστορικών φορτίου των βιομηχανικών εφαρμογών, όπου τα συμβάντα υπερφόρτωσης δεν είναι θέμα "αν" αλλά "πότε".

---

Πώς ο σχεδιασμός του κιβωτίου ταχυτήτων Worm μετριάζει τις δυσμενείς επιπτώσεις φορτίου;

Στη Raydafon Technology Group Co., Limited, η σχεδιαστική μας φιλοσοφία είναι προληπτική: κατασκευάζουμε τις μονάδες του κιβωτίου ταχυτήτων τύπου worm όχι μόνο για μια βαθμολογία στατικού φορτίου, αλλά για τη δυναμική και συχνά σκληρή πραγματικότητα της ζωής της εφαρμογής. Κάθε επιλογή υλικού, γεωμετρικός υπολογισμός και διαδικασία συναρμολόγησης είναι βελτιστοποιημένη για να αντιστέκεται στους μηχανισμούς φθοράς που σχετίζονται με το φορτίο που περιγράφηκαν προηγουμένως. Ακολουθεί μια ανάλυση των βασικών στρατηγικών σχεδιασμού και κατασκευής μας, η οποία επεκτάθηκε για να δείξει το βάθος της προσέγγισής μας.

Μηχανική Υλικών και Μεταλλουργική Άμυνα

Η άμυνά μας ενάντια στο φορτίο ξεκινά από ατομικό επίπεδο. Ο συνδυασμός υλικών είναι το πρώτο και πιο κρίσιμο εμπόδιο.

• Προδιαγραφές σκουληκιού (άξονας εισόδου):
  • Υλικό πυρήνα:Χρησιμοποιούμε χάλυβες σκληρυντικού περιβλήματος όπως 20MnCr5 ή 16MnCr5. Αυτά παρέχουν έναν σκληρό, όλκιμο πυρήνα για να αντέχει τα φορτία κάμψης και στρέψης χωρίς εύθραυστη θραύση.
  • Επιφανειακή επεξεργασία:Τα σκουλήκια ενανθράκονται ή ανθρακοποιούνται σε βάθος 0,5-1,2 mm (ανάλογα με το δομοστοιχείο), και στη συνέχεια αλέθονται ακριβείας. Αυτό δημιουργεί μια εξαιρετικά σκληρή επιφάνεια (58-62 HRC) για να αντιστέκεται στην τριβή και τη φθορά της κόλλας.
  • Φινίρισμα:Μετά τη λείανση, εφαρμόζουμε διαδικασίες υπερφινιρίσματος ή στίλβωσης για να επιτύχουμε τραχύτητα επιφάνειας (Ra) καλύτερη από 0,4 μm. Μια πιο λεία επιφάνεια μειώνει άμεσα τον συντελεστή τριβής, μειώνοντας τη θερμότητα τριβής που παράγεται υπό φορτίο και ενισχύοντας το σχηματισμό λιπαντικού φιλμ.
• Προδιαγραφές τροχού σκουληκιού:
• Σύνθεση κράματος:Χρησιμοποιούμε μπρούτζο φωσφόρου συνεχούς χύτευσης υψηλής ποιότητας (CuSn12). Ελέγχουμε αυστηρά την περιεκτικότητα σε κασσίτερο (11-13%) και τα επίπεδα φωσφόρου για βελτιστοποίηση της αντοχής, της σκληρότητας και της ικανότητας χύτευσης. Μπορούν να προστεθούν ιχνοστοιχεία όπως το νικέλιο για βελτιωμένη δομή κόκκων.
• Διαδικασία Παραγωγής:Χρησιμοποιούμε φυγοκεντρική χύτευση ή συνεχή χύτευση για την παραγωγή τεμαχίων με πυκνή, μη πορώδη και ομοιογενή δομή κόκκων. Αυτό εξαλείφει τις εσωτερικές αδυναμίες που θα μπορούσαν να γίνουν σημεία έναρξης ρωγμών υπό κυκλικό φορτίο.
• Μηχανική και ποιοτικός έλεγχος:Κάθε τροχός είναι κατεργασμένος σε μηχανές CNC hobbing. Πραγματοποιούμε 100% ελέγχους διαστάσεων και χρησιμοποιούμε δοκιμές διείσδυσης βαφής σε κρίσιμες παρτίδες για να διασφαλίσουμε ότι δεν υπάρχουν ελαττώματα χύτευσης στην περιοχή της ρίζας του δοντιού, τη ζώνη της υψηλότερης τάσης κάμψης.

Γεωμετρική Βελτιστοποίηση για Ανώτερη Κατανομή Φορτίου

Η γεωμετρία ακριβείας διασφαλίζει ότι το φορτίο μοιράζεται όσο το δυνατόν πιο ομοιόμορφα, αποφεύγοντας τις καταστροφικές συγκεντρώσεις τάσεων.

• Τροποποίηση προφίλ δοντιού (ανακούφιση άκρης και ρίζας):Τροποποιούμε σκόπιμα το ιδανικό προφίλ involute. Ανακουφίζουμε ελαφρά το υλικό στην άκρη και τη ρίζα του δοντιού του σκουληκιού. Αυτό αποτρέπει την επαφή των άκρων κατά την είσοδο και την έξοδο του πλέγματος υπό συνθήκες εκτροπής ή κακής ευθυγράμμισης - μια κοινή πραγματικότητα υπό υψηλό φορτίο. Αυτό διασφαλίζει ότι το φορτίο μεταφέρεται στο στιβαρό μεσαίο τμήμα του δοντιού.
• Βελτιστοποίηση γωνίας απαγωγής και γωνίας πίεσης:Η γωνία απαγωγής του σκουληκιού δεν υπολογίζεται μόνο για την αναλογία, αλλά για την απόδοση και την ικανότητα φόρτωσης. Μια μεγαλύτερη γωνία απαγωγής βελτιώνει την απόδοση, αλλά μπορεί να μειώσει την τάση αυτοασφάλισης. Τα εξισορροπούμε με βάση την εφαρμογή. Η τυπική γωνία πίεσης μας είναι συνήθως 20° ή 25°. Μια μεγαλύτερη γωνία πίεσης ενισχύει τη ρίζα του δοντιού (καλύτερη αντοχή στην κάμψη) αλλά αυξάνει ελαφρώς τα φορτία που φέρουν. Επιλέγουμε τη βέλτιστη γωνία για την κατηγορία ροπής της μονάδας.
• Ανάλυση και βελτιστοποίηση προτύπων επαφών:Κατά τη φάση του πρωτοτύπου μας, πραγματοποιούμε λεπτομερείς δοκιμές μοτίβων επαφής χρησιμοποιώντας Πρωσικό μπλε ή σύγχρονο ψηφιακό φιλμ πίεσης. Προσαρμόζουμε τις ρυθμίσεις και την ευθυγράμμιση των εστιών για να επιτύχουμε ένα κεντραρισμένο, επίμηκες σχέδιο επαφής που καλύπτει το 60-80% του πλευρικού δοντιού υπό συνθήκες φόρτισης. Ένα τέλειο μη φορτωμένο μοτίβο δεν έχει νόημα. βελτιστοποιούμε για το μοτίβο υπό φορτίο σχεδιασμού.

Σχεδιαστική πτυχή	Προδιαγραφές & Διαδικασία μας	Μηχανολογικό όφελος για τη διαχείριση φορτίου	Πώς μειώνει τη συγκεκριμένη φθορά
Υλικό & Θεραπεία σκουληκιών	Χάλυβας σκλήρυνσης θήκης (π.χ., 20MnCr5), ενανθρακωμένος σε βάθος 0,8 mm, Σκληρότητα 60±2 HRC, Υπερφινιρισμένο έως Ra ≤0,4μm.	Η εξαιρετική σκληρότητα της επιφάνειας αντιστέκεται στην τριβή. Ο σκληρός πυρήνας αποτρέπει την αστοχία του άξονα υπό κρουστικά φορτία. η λεία επιφάνεια μειώνει τη θερμότητα τριβής.	Καταπολεμά άμεσα τη φθορά από λειαντικά και κόλλα. Μειώνει τον συντελεστή τριβής, μια βασική μεταβλητή στην εξίσωση παραγωγής θερμότητας (Q ∝ μ * Φορτίο * Ταχύτητα).
Υλικό τροχού σκουληκιού	Continuous-Cast Phosphor Bronze CuSn12, Φυγοκεντρικά χύτευση για πυκνότητα, Σκληρότητα 90-110 HB.	Βέλτιστη ισορροπία δύναμης και προσαρμοστικότητας. Το μαλακότερο μπρονζέ μπορεί να ενσωματώσει μικρά λειαντικά και να προσαρμοστεί στο προφίλ του σκουληκιού υπό φορτίο, βελτιώνοντας την επαφή.	Παρέχει εγγενή λιπαντικότητα. Η συμβατότητά του βοηθά στην πιο ομοιόμορφη κατανομή του φορτίου ακόμη και σε ελαφρά κακή ευθυγράμμιση, μειώνοντας τον κίνδυνο δημιουργίας κοιλοτήτων.
Σχεδιασμός Στέγασης	Χυτοσίδηρος GG30, Βελτιστοποιημένη ραβδώσεις με ανάλυση πεπερασμένων στοιχείων (FEA), επιφάνειες στερέωσης με μηχανική επεξεργασία και ευθυγραμμίσεις οπών σε μια ενιαία διάταξη.	Η μέγιστη ακαμψία ελαχιστοποιεί την παραμόρφωση κάτω από βαριά προεξέχοντα φορτία. Διατηρεί την ακριβή ευθυγράμμιση του άξονα, η οποία είναι κρίσιμη για την ομοιόμορφη κατανομή του φορτίου σε ολόκληρη την επιφάνεια του δοντιού.	Αποτρέπει τη φόρτιση των άκρων που προκαλείται από την κάμψη του περιβλήματος. Η φόρτιση των άκρων δημιουργεί τοπική υψηλή πίεση επαφής, την άμεση αιτία της πρόωρης διάνοιξης και του ξεφλουδίσματος.
Σύστημα ρουλεμάν	Άξονας εξόδου: Ζευγαρωμένα κωνικά ρουλεμάν, προφορτισμένα. Άξονας εισόδου: Έσφαιρα ρουλεμάν βαθιάς αυλάκωσης + ρουλεμάν ώθησης. Όλα τα ρουλεμάν έχουν διάκενο C3 για βιομηχανικά εύρη θερμοκρασιών.	Οι κωνικοί κύλινδροι χειρίζονται υψηλά ακτινικά και αξονικά φορτία ταυτόχρονα. Η προφόρτιση εξαλείφει το εσωτερικό διάκενο, μειώνοντας το παιχνίδι του άξονα κάτω από διαφορετικές κατευθύνσεις φορτίου.	Αποτρέπει την εκτροπή του άξονα και τον αξονικό πλωτήρα. Η αστοχία ρουλεμάν από υπερφόρτωση είναι η κύρια αιτία αστοχίας δευτερεύοντος πλέγματος γραναζιών. Αυτό το σύστημα διασφαλίζει την ακεραιότητα της θέσης του άξονα.
Μηχανική Λιπαντικών	Έλαιο με βάση συνθετική πολυγλυκόλη (PG) ή πολυαλφαολεφίνη (PAO) με πρόσθετα υψηλής EP/αντι-φθοράς. Ακριβής όγκος λαδιού που υπολογίζεται για βέλτιστη λίπανση με πιτσίλισμα και θερμική ικανότητα.	Τα συνθετικά λιπαντικά διατηρούν σταθερό ιξώδες σε ένα ευρύτερο εύρος θερμοκρασιών, εξασφαλίζοντας αντοχή μεμβράνης κατά τις κρύες εκκινήσεις και τη λειτουργία εν θερμώ. Τα πρόσθετα υψηλού EP εμποδίζουν την κατάρρευση του φιλμ υπό κρουστικά φορτία.	Διατηρεί το φιλμ ελαστοϋδροδυναμικής λίπανσης (EHL) κάτω από όλες τις σχεδιασμένες συνθήκες φορτίου. Αυτό είναι το μοναδικό πιο αποτελεσματικό φράγμα κατά της φθοράς της κόλλας (γδάρισμα).
Συναρμολόγηση & Run-In	Συγκρότημα ελεγχόμενης θερμοκρασίας, επαληθευμένη προφόρτιση ρουλεμάν. Κάθε μονάδα υποβάλλεται σε διαδικασία μη φορτίου και φόρτωσης πριν από την αποστολή για να τοποθετηθεί το σχέδιο επαφής.	Εξαλείφει τα σφάλματα συναρμολόγησης που προκαλούν εσωτερική καταπόνηση. Το run-in φθείρεται απαλά στα γρανάζια κάτω από ελεγχόμενες συνθήκες, καθιερώνοντας το βέλτιστο μοτίβο φέρουσας επαφής από την πρώτη μέρα.	Αποτρέπει τις αποτυχίες της «βρεφικής θνησιμότητας». Ένα σωστό τρέξιμο εξομαλύνει τις δυσλειτουργίες, κατανέμει ομοιόμορφα το αρχικό φορτίο και προετοιμάζει τη μονάδα για το πλήρες φορτίο της στο χωράφι.

Θερμική Διαχείριση: Διαχέοντας τη Θερμότητα του Φορτίου

Εφόσον το φορτίο δημιουργεί τριβή και η τριβή δημιουργεί θερμότητα, η διαχείριση της θερμότητας είναι η διαχείριση ενός συμπτώματος φορτίου. Τα σχέδιά μας ξεπερνούν ένα απλό περίβλημα με πτερύγια.

• Τυπική στέγαση με πτερύγια:Η επιφάνεια μεγιστοποιείται μέσω αεροδυναμικής σχεδίασης πτερυγίων που βασίζεται σε θερμική προσομοίωση. Αυτό είναι αρκετό για τις περισσότερες εφαρμογές εντός της μηχανικής βαθμολογίας.
• Επιλογές ψύξης για υψηλά θερμικά φορτία:
  • Εξωτερικός ανεμιστήρας (Επέκταση άξονα σκουληκιού):Μια απλή, αποτελεσματική επιλογή για την αύξηση της ροής αέρα πάνω από το περίβλημα, βελτιώνοντας συνήθως την απαγωγή θερμότητας κατά 30-50%.
  • Fan Cowl (Σινδόνη):Κατευθύνει τον αέρα από τον ανεμιστήρα ακριβώς πάνω από το πιο ζεστό μέρος του περιβλήματος (συνήθως γύρω από τις περιοχές ρουλεμάν).
  • Μπουφάν υδρόψυξης:Για ακραίους κύκλους λειτουργίας ή υψηλές θερμοκρασίες περιβάλλοντος, ένα προσαρμοσμένο περίβλημα με περίβλημα επιτρέπει στο ψυκτικό που κυκλοφορεί να αφαιρεί απευθείας τη θερμότητα. Αυτό μπορεί να διπλασιάσει ή να τριπλασιάσει την αποτελεσματική θερμική χωρητικότητα της μονάδας.
  • Σύστημα κυκλοφορίας λαδιού με εξωτερικό ψυγείο:Για τις μεγαλύτερες μονάδες, προσφέρουμε συστήματα όπου το λάδι αντλείται μέσω ενός εξωτερικού ψυγείου αέρα-ελαίου ή νερού-λαδιού, διατηρώντας μια σταθερή, βέλτιστη θερμοκρασία λαδιού ανεξάρτητα από το φορτίο.

Η δέσμευσή μας στο εργοστάσιό μας είναι να ελέγχουμε κάθε μεταβλητή. Από τη φασματογραφική ανάλυση των εισερχόμενων πλινθωμάτων μπρούντζου μέχρι τον τελικό έλεγχο θερμικής απεικόνισης κατά τη διάρκεια της δοκιμής φόρτωσης, το κιβώτιο ταχυτήτων τύπου worm είναι κατασκευασμένο για να είναι αξιόπιστος συνεργάτης στις πιο απαιτητικές εφαρμογές σας. Το όνομα Raydafon Technology Group Co., Limited στη μονάδα υποδηλώνει ένα εξάρτημα σχεδιασμένο με μια βαθιά, εμπειρική κατανόηση του τρόπου με τον οποίο οι συνθήκες φορτίου επηρεάζουν τη μακροπρόθεσμη αξιοπιστία. Δεν παρέχουμε μόνο ένα κιβώτιο ταχυτήτων. παρέχουμε ένα σύστημα σχεδιασμένο για να απορροφά, να διανέμει και να διαχέει τη μηχανική ενέργεια της εφαρμογής σας προβλέψιμα και με ασφάλεια σε όλη τη διάρκεια ζωής της.

---

Ποιες είναι οι βασικές παράμετροι φορτίου που πρέπει να υπολογίσουν οι μηχανικοί για αξιοπιστία;

Η επιλογή του σωστού κιβωτίου ταχυτήτων είναι μια προγνωστική άσκηση. Για να διασφαλιστεί η μακροπρόθεσμη αξιοπιστία, οι μηχανικοί πρέπει να προχωρήσουν πέρα ​​από τον απλό υπολογισμό «ιπποδύναμης και αναλογίας» και να αναλύσουν το πλήρες προφίλ φορτίου. Η εσφαλμένη εφαρμογή, συχνά λόγω ελλιπούς εκτίμησης φορτίου, είναι η κύρια αιτία αστοχιών πεδίου. Εδώ, περιγράφουμε τις κρίσιμες παραμέτρους που αξιολογεί η τεχνική μας ομάδα κατά τον καθορισμό του μεγέθους ενός κιβωτίου ταχυτήτων τύπου ατέρμονα για έναν πελάτη, παρέχοντας τη λεπτομερή μεθοδολογία πίσω από κάθε μία.

Ο βασικός υπολογισμός: Απαιτούμενη ροπή εξόδου (T2)

Αυτό φαίνεται βασικό, αλλά τα λάθη είναι κοινά. Πρέπει να είναι η ροπήστον άξονα εξόδου του κιβωτίου ταχυτήτων.

• Τύπος:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (απόδοση). Ή από τις πρώτες αρχές: T2 = Δύναμη (N) * Ακτίνα (m) για ένα βαρούλκο. ή T2 = (Τράβηγμα μεταφορέα (N) * Ακτίνα τυμπάνου (m)).
• Κοινό λάθος:Χρησιμοποιώντας ιπποδύναμη κινητήρα και ταχύτητα εισόδου χωρίς να υπολογίζονται οι απώλειες απόδοσης μέσω του συστήματος (άλλα κιβώτια ταχυτήτων, ιμάντες, αλυσίδες) πριν από το κιβώτιο ταχυτήτων τύπου ατέρμονα. Να μετράτε ή να υπολογίζετε πάντα τη ροπή στο σημείο σύνδεσης με τον άξονα εισόδου ή εξόδου μας.

Ο μη διαπραγματεύσιμος πολλαπλασιαστής: Συντελεστής εξυπηρέτησης (SF) - Μια βαθιά κατάδυση

Ο Συντελεστής Υπηρεσιών είναι η καθολική γλώσσα για τον υπολογισμό της σκληρότητας του πραγματικού κόσμου. Είναι ένας πολλαπλασιαστής που εφαρμόζεται στον υπολογισμένοαπαιτούμενη ροπή εξόδου (T2)για να προσδιορίσετε τοελάχιστη απαιτούμενη ονομαστική ροπή στο κιβώτιο ταχυτήτων.

Η επιλογή του Συντελεστή Υπηρεσίας βασίζεται σε μια συστηματική αξιολόγηση τριών βασικών κατηγοριών:

1. Χαρακτηριστικά πηγής ισχύος (Prime Mover):
   • Ηλεκτρικός κινητήρας (AC, 3-φασικός):SF = 1,0 (βάση). Ωστόσο, σκεφτείτε:
     • Εκκινήσεις υψηλής αδράνειας:Οι κινητήρες που οδηγούν φορτία υψηλής αδράνειας (ανεμιστήρες, μεγάλα τύμπανα) μπορούν να τραβήξουν 5-6 φορές FLC κατά την εκκίνηση. Αυτή η μεταβατική ροπή μεταδίδεται. Προσθέστε 0,2-0,5 στο SF ή χρησιμοποιήστε μαλακό εκκινητή/VFD.
     • Αριθμός εκκινήσεων/ώρα:Περισσότερες από 10 εκκινήσεις ανά ώρα συνιστούν βαρύ καθήκον εκκίνησης. Προσθέστε 0,3 στο SF.
   • Μηχανή εσωτερικής καύσεως:Λόγω των παλμών της ροπής και της πιθανότητας χτυπήματος από ξαφνική εμπλοκή (συμπλέκτης), είναι τυπικό ένα ελάχιστο SF 1,5.
   • Υδραυλικός κινητήρας:Γενικά ομαλή, αλλά πιθανή αύξηση της πίεσης. SF συνήθως 1,25-1,5 ανάλογα με την ποιότητα της βαλβίδας ελέγχου.
2. Χαρακτηριστικά κινούμενης μηχανής (φορτίο):Αυτή είναι η πιο κρίσιμη κατηγορία.
   • Ομοιόμορφο φορτίο (SF 1.0):Σταθερή, προβλέψιμη ροπή. Παραδείγματα: Ηλεκτρική γεννήτρια, μεταφορέας σταθερής ταχύτητας με ομοιόμορφα κατανεμημένο βάρος, αναμικτήρας με υγρό ομοιόμορφου ιξώδους.
   • Μέτριο φορτίο κρούσης (SF 1,25 - 1,5):Ακανόνιστη λειτουργία με περιοδικές, προβλέψιμες κορυφές. Παραδείγματα: Μεταφορείς με διαλείπουσα τροφοδοσία, ανυψωτικά ελαφρού τύπου, μηχανήματα πλυντηρίου, μηχανές συσκευασίας.
   • Βαρύ φορτίο κρούσης (SF 1,75 - 2,5+):Σοβαρές, απρόβλεπτες απαιτήσεις υψηλής ροπής. Παραδείγματα: θραυστήρες πετρωμάτων, σφυρόμυλοι, πρέσες διάτρησης, βαρούλκα βαρέως τύπου με κουβάδες αρπάγης, εξοπλισμός δασοκομίας. Για ακραίες περιπτώσεις όπως ένας θραυστήρας σκωρίας, έχουμε εφαρμόσει SF 3.0 με βάση τα ιστορικά δεδομένα αστοχίας.
3. Ημερήσια Διάρκεια Λειτουργίας (Κύκλος Καθηκόντων):
   • Διαλείπουσα (≤ 30 λεπτά/ημέρα):Το SF μπορεί μερικές φορές να μειωθεί ελαφρώς (π.χ. να πολλαπλασιαστεί με 0,8), αλλά ποτέ κάτω από 1,0 για την κατηγορία φορτίου. Συνιστάται προσοχή.
   • 8-10 ώρες/ημέρα:Τυπικός βιομηχανικός φόρος. Χρησιμοποιήστε το πλήρες SF από την αξιολόγηση της πηγής ισχύος και του οδηγούμενου μηχανήματος.
   • Συνεχής υπηρεσία 24/7:Το πιο απαιτητικό πρόγραμμα για την κουραστική ζωή.Αυξήστε το SF από την παραπάνω αξιολόγηση κατά τουλάχιστον 0,2.Για παράδειγμα, ένα ομοιόμορφο φορτίο στην υπηρεσία 24/7 θα πρέπει να χρησιμοποιεί SF 1,2, όχι 1,0.

Φόρμουλα για ελάχιστη ονομαστική ροπή κιβωτίου ταχυτήτων:T2_rated_min = T2_υπολογισμένο * SF_total.

Ο κρίσιμος έλεγχος: Θερμική χωρητικότητα (Thermal HP Rating)

Αυτός είναι συχνά ο περιοριστικός παράγοντας, ειδικά σε μικρότερα κιβώτια ταχυτήτων ή εφαρμογές υψηλής ταχύτητας. Ένα κιβώτιο ταχυτήτων μπορεί να είναι αρκετά ισχυρό μηχανικά αλλά να υπερθερμαίνεται.

• Τι είναι:Η μέγιστη ισχύς εισόδου που μπορεί να μεταδίδει συνεχώς το κιβώτιο ταχυτήτων χωρίς η εσωτερική θερμοκρασία λαδιού να υπερβαίνει μια σταθερή τιμή (συνήθως 90-95°C) σε τυπικό περιβάλλον 40°C.
• Πώς να ελέγξετε:Η αίτησή σαςαπαιτούμενη ισχύς εισόδου (P1)πρέπει να είναι ≤ του κιβωτίου ταχυτήτωνΘερμική βαθμολογία HPστην ταχύτητα εισόδου λειτουργίας (n1).
• Εάν P1_required > Θερμική βαθμολογία:ΠΡΕΠΕΙ να μειώσετε τη μηχανική ικανότητα (χρησιμοποιήστε μεγαλύτερο μέγεθος) ή να προσθέσετε ψύξη (ανεμιστήρας, τζάκετ νερού). Αγνοώντας την υπερθέρμανση και τη γρήγορη αστοχία αυτής της εγγύησης.
• Τα δεδομένα μας:Ο κατάλογός μας παρέχει ξεκάθαρα γραφήματα που δείχνουν Θερμικό HP έναντι RPM εισόδου για κάθε μέγεθος κιβωτίου ταχυτήτων τύπου ατέρμονα, με και χωρίς ψύξη ανεμιστήρα.

Υπολογισμοί Εξωτερικής Δύναμης: Υπερκρεμασμένο Φορτίο (OHL) & Φορτίο ώσης

Οι δυνάμεις που εφαρμόζονται στους άξονες από εξωτερικά εξαρτήματα είναι ξεχωριστές από τη μεταδιδόμενη ροπή και είναι πρόσθετες σε αυτήν.

• Τύπος Overhung Load (OHL) (για αλυσίδα/γρανάζι ή τροχαλία):
  OHL (N) = (2000 * Ροπή στον άξονα (Nm)) / (Διάμετρος βήματος οδοντωτών τροχαλιών (mm))
  Ροπή στον άξοναείναι είτε Τ1 (είσοδος) είτε Τ2 (έξοδος). Πρέπει να ελέγξετε το OHL και στους δύο άξονες.
• Φορτίο ώσης (αξονικό φορτίο) από ελικοειδή γρανάζια ή κεκλιμένους μεταφορείς:Αυτή η δύναμη δρα κατά μήκος του άξονα του άξονα και πρέπει να υπολογιστεί από τη γεωμετρία του κινούμενου στοιχείου.
• Επαλήθευση:Το υπολογιζόμενο OHL και το φορτίο ώσης πρέπει να είναι ≤ οι επιτρεπόμενες τιμές που αναφέρονται στους πίνακές μας για το επιλεγμένο μοντέλο κιβωτίου ταχυτήτων τύπου ατέρμονα, στη συγκεκριμένη απόσταση από την επιφάνεια του περιβλήματος (X) όπου εφαρμόζεται η δύναμη.

Περιβαλλοντικά και Χαρακτηριστικά Εφαρμογών

• Θερμοκρασία περιβάλλοντος:Εάν είναι πάνω από 40°C, η θερμική ικανότητα μειώνεται. Εάν είναι κάτω από 0°C, το ιξώδες εκκίνησης του λιπαντικού προκαλεί ανησυχία. Ενημερώστε μας για τη γκάμα.
• Θέση τοποθέτησης:Σκουλήκι πάνω ή κάτω; Αυτό επηρεάζει τη στάθμη του κάρτερ λαδιού και τη λίπανση του άνω ρουλεμάν. Οι αξιολογήσεις μας αφορούν συνήθως τη θέση worm-over. Άλλες θέσεις ενδέχεται να απαιτούν διαβούλευση.
• Προφίλ κύκλου εργασίας:Δώστε ένα γράφημα ή μια περιγραφή εάν το φορτίο ποικίλλει προβλέψιμα. Αυτό επιτρέπει μια πιο περίπλοκη ανάλυση από μια απλή στατική SF.

Η προσέγγισή μας στη Raydafon Technology είναι συνεργατική. Παρέχουμε στους πελάτες μας αναλυτικά φύλλα εργασίας επιλογής που περιγράφουν κάθε παραπάνω παράμετρο. Το πιο σημαντικό, προσφέρουμε άμεση τεχνική υποστήριξη. Μοιραζόμενοι τις πλήρεις λεπτομέρειες της εφαρμογής σας—προδιαγραφές κινητήρα, αδράνεια εκκίνησης, προφίλ κύκλου φόρτωσης, συνθήκες περιβάλλοντος και σχέδια διάταξης—μπορούμε να επιλέξουμε από κοινού ένα κιβώτιο ταχυτήτων που δεν είναι απλώς κατάλληλο, αλλά και βέλτιστα αξιόπιστο για τις συγκεκριμένες συνθήκες φορτίου σας. Αυτή η σχολαστική διαδικασία υπολογισμού, που βασίζεται σε δεκαετίες των εργοστασιακών δοκιμών μας δεδομένων, είναι αυτό που διαχωρίζει μια σωστή επιλογή από μια καταστροφική.

---

Πώς μπορεί η σωστή συντήρηση και τοποθέτηση να εξουδετερώσει τη φθορά που σχετίζεται με το φορτίο;

Ακόμη και το πιο στιβαρά σχεδιασμένο κιβώτιο ταχυτήτων απόRaydafonμπορεί να υποκύψει σε πρόωρη αστοχία εάν εγκατασταθεί ή συντηρηθεί λανθασμένα. Η σωστή τοποθέτηση και ένα πειθαρχημένο πρόγραμμα συντήρησης είναι οι λειτουργικοί σας μοχλοί για να εξουδετερώσετε άμεσα την αδυσώπητη επίδραση του φορτίου. Αυτές οι πρακτικές διατηρούν τη σχεδιασμένη φέρουσα γεωμετρία και την ακεραιότητα λίπανσης, διασφαλίζοντας ότι η μονάδα λειτουργεί όπως έχει σχεδιαστεί σε όλη τη διάρκεια ζωής της.

Φάση 1: Προεγκατάσταση και τοποθέτηση - Ρύθμιση της βάσης για αξιοπιστία

Τα σφάλματα που έγιναν κατά την εγκατάσταση δημιουργούν εγγενή ελαττώματα που ενισχύουν το φορτίο, τα οποία καμία μεταγενέστερη συντήρηση δεν μπορεί να διορθώσει πλήρως.

• Αποθήκευση και χειρισμός:
  • Αποθηκεύστε τη μονάδα σε καθαρό, στεγνό περιβάλλον. Εάν αποθηκευτεί για >6 μήνες, περιστρέψτε τον άξονα εισόδου αρκετές πλήρεις στροφές κάθε 3 μήνες για να επικαλυφθούν εκ νέου τα γρανάζια με λάδι και να αποτραπεί η λανθασμένη διάβρωση στα ρουλεμάν.
  • Ποτέ μην σηκώνετε τη μονάδα μόνο από τους άξονες ή τις χυτές προεξοχές του περιβλήματος. Χρησιμοποιήστε μια σφεντόνα γύρω από το περίβλημα. Η πτώση ή η κρούση της μονάδας μπορεί να προκαλέσει εσωτερικές αλλαγές ευθυγράμμισης ή ζημιά στα ρουλεμάν.
• Θεμέλιο και ακαμψία:
  • Η βάση στήριξης πρέπει να είναι επίπεδη, άκαμπτη και επεξεργασμένη με επαρκείς ανοχές (συνιστούμε καλύτερη από 0,1 mm ανά 100 mm). Μια εύκαμπτη βάση θα κάμπτεται κάτω από το φορτίο, παραμορφώνοντας το κιβώτιο ταχυτήτων με τον συνδεδεμένο εξοπλισμό.
  • Χρησιμοποιήστε ροδέλες, όχι ροδέλες, για να διορθώσετε την επιπεδότητα της βάσης. Βεβαιωθείτε ότι τα πόδια στερέωσης υποστηρίζονται πλήρως.
  • Χρησιμοποιήστε τη σωστή ποιότητα στερέωσης (π.χ. βαθμός 8,8 ή υψηλότερη). Σφίξτε τα μπουλόνια σε σταυρωτό σχέδιο με τη ροπή που καθορίζεται στο εγχειρίδιό μας για να αποφύγετε την παραμόρφωση του περιβλήματος.
• Ευθυγράμμιση άξονα: Η μοναδική πιο κρίσιμη εργασία.
  • Μην ευθυγραμμίζετε ποτέ με το μάτι ή την ευθεία άκρη.Χρησιμοποιείτε πάντα μια ένδειξη καντράν ή ένα εργαλείο ευθυγράμμισης λέιζερ.
  • Ευθυγραμμίστε τον συζευγμένο εξοπλισμό με το κιβώτιο ταχυτήτων και όχι το αντίστροφο, για να αποφύγετε την παραμόρφωση του περιβλήματος του κιβωτίου ταχυτήτων.
  • Ελέγξτε την ευθυγράμμιση τόσο στο κατακόρυφο όσο και στο οριζόντιο επίπεδο. Η τελική ευθυγράμμιση πρέπει να γίνει με τον εξοπλισμό σε κανονική θερμοκρασία λειτουργίας, καθώς η θερμική ανάπτυξη μπορεί να αλλάξει την ευθυγράμμιση.
  • Η επιτρεπόμενη κακή ευθυγράμμιση για εύκαμπτους συνδέσμους είναι συνήθως πολύ μικρή (συχνά λιγότερο από 0,05 mm ακτινική, 0,1 mm γωνιακή). Η υπέρβαση αυτού προκαλεί κυκλικά φορτία κάμψης στους άξονες, αυξάνοντας δραματικά τη φθορά του ρουλεμάν και της στεγανοποίησης.
• Σύνδεση Εξωτερικών Εξαρτημάτων (Τροχαλίες, Γρανάζια):
• Χρησιμοποιήστε ένα κατάλληλο εξολκέα για την εγκατάσταση. μην χτυπάτε ποτέ απευθείας στον άξονα ή τα εξαρτήματα του κιβωτίου ταχυτήτων.
• Βεβαιωθείτε ότι τα κλειδιά έχουν τοποθετηθεί σωστά και δεν προεξέχουν. Χρησιμοποιήστε ρυθμιστικές βίδες με τον σωστό προσανατολισμό για να κλειδώσετε το εξάρτημα.
• Βεβαιωθείτε ότι το υπερκρεμασμένο φορτίο (OHL) από αυτά τα εξαρτήματα είναι εντός του δημοσιευμένου ορίου για το επιλεγμένο κιβώτιο ταχυτήτων ατέρμονα στη σωστή απόσταση 'X'.

Φάση 2: Λίπανση - Η συνεχιζόμενη μάχη κατά της φθοράς που προκαλείται από φορτίο

Η λίπανση είναι ο δραστικός παράγοντας που εμποδίζει το φορτίο να προκαλέσει επαφή μετάλλου με μέταλλο.

• Αρχική συμπλήρωση και διάρρηξη:
  • Χρησιμοποιείτε μόνο τον προτεινόμενο τύπο λαδιού και ιξώδες (π.χ. ISO VG 320 Synthetic Polyglycol). Το λάθος λάδι δεν μπορεί να σχηματίσει το απαραίτητο φιλμ EHD υπό υψηλή πίεση επαφής.
  • Γεμίστε μέχρι το κέντρο του υαλοπίνακα ελέγχου στάθμης λαδιού ή της τάπας—ούτε περισσότερο, ούτε λιγότερο. Η υπερπλήρωση προκαλεί απώλειες αναδόμησης και υπερθέρμανση. υπογεμίζει λιμοκτονούν γρανάζια και ρουλεμάν.
  • Η πρώτη αλλαγή λαδιών είναι κρίσιμη.Μετά τις αρχικές 250-500 ώρες λειτουργίας, αλλάξτε το λάδι. Αυτό αφαιρεί τα σωματίδια φθοράς που δημιουργούνται καθώς τα δόντια του γραναζιού προσαρμόζονται μικροσκοπικά μεταξύ τους υπό το αρχικό φορτίο. Αυτά τα συντρίμμια είναι πολύ λειαντικά εάν αφεθούν στο σύστημα.
• Τακτική παρακολούθηση αλλαγών λαδιών και κατάστασης:
  • Καθορίστε ένα χρονοδιάγραμμα με βάση τις ώρες λειτουργίας ή ετησίως, όποιο συμβεί πρώτο. Για 24/7, οι αλλαγές κάθε 4000-6000 ώρες είναι συνηθισμένες με το συνθετικό λάδι.
  • Ανάλυση λαδιού:Το πιο ισχυρό προγνωστικό εργαλείο. Στείλτε ένα δείγμα σε ένα εργαστήριο σε κάθε αλλαγή λαδιού. Η αναφορά θα δείξει:
    • Μέταλλα:Το ανερχόμενο σίδηρο (σκουλήκι) ή χαλκός/κασσίτερος (χάλκινος τροχός) υποδηλώνει ενεργή φθορά. Μια ξαφνική ακίδα υποδηλώνει πρόβλημα.
    • Ιξώδες:Έχει πήξει το λάδι (οξείδωση) ή έχει αραιώσει (διάτμηση, αραίωση καυσίμου);
    • Ρύποι:Πυρίτιο (βρωμιά), περιεκτικότητα σε νερό, αριθμός οξέος. Το νερό (>500 ppm) είναι ιδιαίτερα επιζήμιο καθώς προάγει τη σκουριά και υποβαθμίζει την αντοχή του φιλμ λαδιού.
• Επαναλίπανση σφραγίδων (εάν υπάρχει):Ορισμένα σχέδια έχουν σφραγίδες καθαρισμού λίπους. Χρησιμοποιήστε το καθορισμένο γράσο συμπλέγματος λιθίου υψηλής θερμοκρασίας με φειδώ για να αποφύγετε τη μόλυνση του κάρτερ λαδιού.

Φάση 3: Λειτουργική Παρακολούθηση και Περιοδική Επιθεώρηση

Να είστε το σύστημα έγκαιρης προειδοποίησης για ζητήματα που σχετίζονται με το φορτίο.

• Παρακολούθηση θερμοκρασίας:
  • Χρησιμοποιήστε ένα υπέρυθρο θερμόμετρο ή έναν μόνιμα τοποθετημένο αισθητήρα για να ελέγχετε τακτικά τη θερμοκρασία του περιβλήματος κοντά στις περιοχές ρουλεμάν και στο κάρτερ λαδιού.
  • Καθορίστε μια βασική θερμοκρασία υπό κανονικό φορτίο. Μια διαρκής αύξηση 10-15°C πάνω από τη βασική τιμή είναι μια σαφής προειδοποίηση για αυξημένη τριβή (κακή ευθυγράμμιση, αστοχία λιπαντικού, υπερφόρτωση).
• Ανάλυση κραδασμών:
  • Οι απλοί μετρητές χειρός μπορούν να παρακολουθούν τη συνολική ταχύτητα δόνησης (mm/s). Τάσεις αυτό με την πάροδο του χρόνου.
  • Η αύξηση των κραδασμών υποδηλώνει φθορά των ρουλεμάν, ανομοιόμορφη φθορά ή ανισορροπία στον συνδεδεμένο εξοπλισμό—όλα αυτά αυξάνουν τα δυναμικά φορτία στο κιβώτιο ταχυτήτων.
• Ακουστικοί και οπτικοί έλεγχοι:
  • Ακούστε για αλλαγές στον ήχο. Μια νέα γκρίνια μπορεί να υποδηλώνει κακή ευθυγράμμιση. Ένα χτύπημα μπορεί να υποδηλώνει αστοχία του ρουλεμάν.
  • Αναζητήστε διαρροές λαδιού, οι οποίες μπορεί να είναι σύμπτωμα υπερθέρμανσης (σκλήρυνση στεγανοποίησης) ή υπερβολικής πίεσης.
• Επαναρρόφηση μπουλονιών:Μετά τις πρώτες 50-100 ώρες λειτουργίας και στη συνέχεια ετησίως, ελέγξτε ξανά τη στεγανότητα όλων των μπουλονιών θεμελίωσης, περιβλήματος και ζεύξης. Οι κραδασμοί από τους κύκλους φόρτισης μπορεί να τους χαλαρώσουν.

Πλήρης πίνακας χρονοδιαγράμματος συντήρησης

Δράση	Συχνότητα / Χρονισμός	Σκοπός & Σύνδεση Φορτίου	Σημειώσεις Βασικής Διαδικασίας
Αρχική αλλαγή λαδιών	Μετά τις πρώτες 250-500 ώρες λειτουργίας.	Αφαιρεί τα αρχικά υπολείμματα φθοράς (σωματίδια λειαντικών) που δημιουργούνται κατά τη διαδικασία τοποθέτησης φορτίου των γραναζιών και των ρουλεμάν. Αποτρέπει την επιτάχυνση της λειαντικής φθοράς.	Στραγγίστε όσο είναι ζεστό. Ξεπλύνετε μόνο με τον ίδιο τύπο λαδιού εάν τα υπολείμματα είναι υπερβολικά. Ξαναγεμίστε στο σωστό επίπεδο.
Ρουτίνα Αλλαγή & Ανάλυση λαδιών	Κάθε 4000-6000 ώρες λειτουργίας ή 12 μήνες. Πιο συχνά σε βρώμικα/ζεστά περιβάλλοντα.	Αναπληρώνει τα υποβαθμισμένα πρόσθετα, αφαιρεί τη συσσωρευμένη φθορά μετάλλων και ρύπους. Η ανάλυση λαδιού παρέχει μια τάση φθοράς, έναν άμεσο δείκτη της σοβαρότητας του εσωτερικού φορτίου και της υγείας των εξαρτημάτων.	Πάρτε δείγμα λαδιού από τη μέση του κάρτερ κατά τη λειτουργία. Αποστολή στο εργαστήριο. Τεκμηριώστε τα αποτελέσματα για να καθορίσετε γραμμές τάσης για κρίσιμα στοιχεία όπως Fe, Cu, Sn.
Έλεγχος ροπής μπουλονιών	Μετά από 50-100 ώρες, στη συνέχεια ετησίως.	Αποτρέπει τη χαλάρωση λόγω κραδασμών και θερμικής ανακύκλωσης υπό φορτίο. Οι χαλαροί κοχλίες επιτρέπουν την κίνηση και την κακή ευθυγράμμιση του περιβλήματος, δημιουργώντας ανομοιόμορφη φόρτιση υψηλής πίεσης.	Χρησιμοποιήστε ένα βαθμονομημένο δυναμόκλειδο. Ακολουθήστε το σταυρωτό σχέδιο για τα μπουλόνια περιβλήματος και βάσης.
Έλεγχος ευθυγράμμισης	Μετά την εγκατάσταση, μετά από οποιαδήποτε συντήρηση σε συνδεδεμένο εξοπλισμό και ετησίως.	Διασφαλίζει ότι οι συνδεδεμένοι άξονες είναι ομογραμμικοί. Η κακή ευθυγράμμιση είναι μια άμεση πηγή κυκλικών φορτίων κάμψης, προκαλώντας πρόωρη αστοχία του ρουλεμάν και ανομοιόμορφη επαφή του γραναζιού (φόρτωση ακμών).	Εκτελέστε με εξοπλισμό σε θερμοκρασία λειτουργίας. Χρησιμοποιήστε εργαλεία λέιζερ ή καντράν για ακρίβεια.
Παρακολούθηση τάσης θερμοκρασίας & κραδασμών	Εβδομαδιαίες / Μηνιαίες αναγνώσεις. συνεχής παρακολούθηση για κρίσιμες εφαρμογές.	Έγκαιρη ανίχνευση προβλημάτων (αστοχία λίπανσης, φθορά ρουλεμάν, κακή ευθυγράμμιση) που αυξάνουν την εσωτερική τριβή και τα δυναμικά φορτία. Επιτρέπει την προγραμματισμένη παρέμβαση πριν από την καταστροφική αποτυχία.	Σημειώστε τα σημεία μέτρησης στο περίβλημα. Καταγράψτε τη θερμοκρασία περιβάλλοντος και την κατάσταση φορτίου για ακριβή σύγκριση.
Οπτικός Έλεγχος για Διαρροές & Βλάβες	Καθημερινή/εβδομαδιαία βόλτα.	Προσδιορίζει διαρροές λαδιού (πιθανή απώλεια λιπαντικού που οδηγεί σε φθορά) ή φυσική βλάβη από εξωτερικές κρούσεις που θα μπορούσαν να θέσουν σε κίνδυνο την ακεραιότητα του περιβλήματος υπό φορτίο.	Ελέγξτε τις επιφάνειες στεγανοποίησης, τις αρθρώσεις του περιβλήματος και τον αναπνευστήρα. Βεβαιωθείτε ότι η αναπνοή είναι καθαρή και ανεμπόδιστη.

Η τεχνογνωσία από το εργοστάσιό μας εκτείνεται πέρα ​​από το σημείο πώλησης. Η τεχνική τεκμηρίωσή μας περιλαμβάνει αναλυτικούς οδηγούς εγκατάστασης και λίστες ελέγχου συντήρησης προσαρμοσμένους στα προϊόντα μας. Συνεργαζόμενοι μαζί μας, κερδίζετε όχι μόνο ένα ποιοτικό κιβώτιο ταχυτήτων τύπου worm, αλλά το γνωσιακό πλαίσιο και την υποστήριξη για να διασφαλίσετε ότι θα προσφέρει την πλήρη σχεδιασμένη ζωή του, διαχειριζόμενοι ενεργά τις προκλήσεις φορτίου που αντιμετωπίζει καθημερινά. Η αξιοπιστία είναι μια συνεργασία και η δέσμευσή μας είναι να είμαστε ο τεχνικός σας πόρος από την εγκατάσταση έως τις δεκαετίες υπηρεσίας.

---

Περίληψη: Εξασφάλιση μακροπρόθεσμης αξιοπιστίας μέσω συνειδητοποίησης φορτίου

Η κατανόηση του τρόπου με τον οποίο οι συνθήκες φορτίου επηρεάζουν τη μακροπρόθεσμη αξιοπιστία των μονάδων κιβωτίου ταχυτήτων τύπου worm είναι ο ακρογωνιαίος λίθος της επιτυχημένης μηχανικής εφαρμογών. Είναι μια πολύπλευρη αλληλεπίδραση μεταξύ μηχανικής καταπόνησης, θερμικής διαχείρισης, επιστήμης υλικών και επιχειρησιακών πρακτικών. Όπως έχουμε εξερευνήσει, τα δυσμενή φορτία επιταχύνουν τους μηχανισμούς φθοράς όπως η τριβή, το τρύπημα και το γδάρσιμο, οδηγώντας σε απώλεια απόδοσης και πρόωρη αστοχία.

Στη Raydafon Technology Group Co., Limited, το καταπολεμούμε αυτό μέσω σκόπιμου σχεδιασμού: από τα σκουλήκια από σκληρυμένο χάλυβα και τους χάλκινους τροχούς μέχρι τα άκαμπτα περιβλήματα και τα ρουλεμάν υψηλής χωρητικότητας, κάθε πτυχή του κιβωτίου ταχυτήτων με σκουλήκι έχει σχεδιαστεί για να διαχειρίζεται και να αντέχει απαιτητικά προφίλ φορτίου. Ωστόσο, η συνεργασία για την αξιοπιστία είναι κοινή. Η επιτυχία εξαρτάται από τον ακριβή υπολογισμό των συντελεστών σέρβις, των θερμικών ορίων και των εξωτερικών φορτίων κατά την επιλογή, που ακολουθείται από σχολαστική εγκατάσταση και προληπτική κουλτούρα συντήρησης.

Βλέποντας το φορτίο όχι ως έναν μεμονωμένο αριθμό αλλά ως ένα δυναμικό προφίλ διάρκειας ζωής και επιλέγοντας έναν συνεργάτη κιβωτίου ταχυτήτων με το κατάλληλο βάθος μηχανικής, μετατρέπετε ένα κρίσιμο στοιχείο σε ένα αξιόπιστο στοιχείο. Σας προσκαλούμε να αξιοποιήσετε την εμπειρία των δύο δεκαετιών μας. Αφήστε την ομάδα μηχανικών μας να σας βοηθήσει στην ανάλυση των ειδικών συνθηκών φορτίου σας για να καθορίσετε τη βέλτιστη λύση κιβωτίου ταχυτήτων τύπου ατέρμονα, διασφαλίζοντας απόδοση, μακροζωία και μέγιστη απόδοση της επένδυσής σας.

Επικοινωνήστε με την Raydafon Technology Group Co., Limitedσήμερα για μια λεπτομερή ανασκόπηση της εφαρμογής και σύσταση προϊόντος. Κατεβάστε την ολοκληρωμένη τεχνική λευκή βίβλο για τον υπολογισμό του φορτίου ή ζητήστε έλεγχο τοποθεσίας από τους μηχανικούς μας για να αξιολογήσουν τα τρέχοντα συστήματα μετάδοσης κίνησης.

---

Συχνές Ερωτήσεις (FAQ)

Ε1: Ποιος είναι ο πιο επιζήμιος τύπος φορτίου για ένα κιβώτιο ταχυτήτων τύπου ατέρμονα;
A1: Τα κρουστικά φορτία είναι συνήθως τα πιο επιζήμια. Μια ξαφνική ακίδα ροπής υψηλού μεγέθους μπορεί να σπάσει αμέσως το κρίσιμο φιλμ λαδιού μεταξύ του σκουληκιού και του τροχού, προκαλώντας άμεση φθορά της κόλλας (γρατζουνιές) και πιθανώς ρωγμές στα δόντια ή στα ρουλεμάν. Προκαλεί επίσης κύκλους υψηλού στρες που επιταχύνουν την κόπωση. Ενώ οι παρατεταμένες υπερφορτώσεις είναι επιβλαβείς, η στιγμιαία φύση των φορτίων κρούσης συχνά δεν αφήνει χρόνο στην αδράνεια του συστήματος να απορροφήσει την κρούση, καθιστώντας τα ιδιαίτερα σοβαρά.

Ε2: Πώς επηρεάζει τη διάρκεια ζωής η συνεχής υπερφόρτωση, ας πούμε, στο 110% της ονομαστικής ροπής;
A2: Η συνεχής υπερφόρτωση, έστω και οριακά, μειώνει δραστικά τη διάρκεια ζωής. Η σχέση μεταξύ φορτίου και διάρκειας ζωής ρουλεμάν/γρανάζι είναι συχνά εκθετική (ακολουθώντας μια σχέση κύβου-νόμου για τα ρουλεμάν). Μια υπερφόρτωση 110% μπορεί να μειώσει την αναμενόμενη διάρκεια ζωής του ρουλεμάν L10 κατά περίπου 30-40%. Πιο κρίσιμο, ανεβάζει τη θερμοκρασία λειτουργίας λόγω αυξημένης τριβής. Αυτό μπορεί να οδηγήσει σε θερμική διαφυγή, όπου το θερμότερο λάδι αραιώνει, οδηγώντας σε περισσότερη τριβή και ακόμη πιο καυτό λάδι, προκαλώντας τελικά ταχεία διάσπαση του λιπαντικού και καταστροφική φθορά σε σύντομο χρονικό διάστημα.

Ε3: Μπορεί ένας μεγαλύτερος συντελεστής εξυπηρέτησης να εγγυηθεί πλήρως την αξιοπιστία υπό μεταβλητά φορτία;
A3: Ένας μεγαλύτερος παράγοντας εξυπηρέτησης είναι ένα κρίσιμο περιθώριο ασφαλείας, αλλά δεν αποτελεί απόλυτη εγγύηση. Λογίζει άγνωστα ως προς τον χαρακτήρα και τη συχνότητα φορτίου. Ωστόσο, η αξιοπιστία εξαρτάται επίσης από τη σωστή εγκατάσταση (ευθυγράμμιση, τοποθέτηση), τη σωστή λίπανση και περιβαλλοντικούς παράγοντες (καθαριότητα, θερμοκρασία περιβάλλοντος). Η χρήση υψηλού συντελεστή σέρβις επιλέγει ένα πιο στιβαρό κιβώτιο ταχυτήτων με μεγαλύτερη εγγενή χωρητικότητα, αλλά πρέπει να εγκατασταθεί και να συντηρηθεί σωστά για να πραγματοποιηθεί αυτή η πλήρης δυνητική διάρκεια ζωής.

Ε4: Γιατί είναι τόσο σημαντική η θερμική χωρητικότητα όταν συζητάμε το φορτίο;
A4: Σε ένα κιβώτιο ταχυτήτων, ένα σημαντικό μέρος της ισχύος εισόδου χάνεται ως θερμότητα λόγω της τριβής ολίσθησης. Το φορτίο καθορίζει άμεσα το μέγεθος αυτής της απώλειας τριβής. Η θερμική ικανότητα είναι ο ρυθμός με τον οποίο το περίβλημα του κιβωτίου ταχυτήτων μπορεί να διαχέει αυτή τη θερμότητα στο περιβάλλον χωρίς η εσωτερική θερμοκρασία να υπερβαίνει το ασφαλές όριο για το λιπαντικό (συνήθως 90-100°C). Εάν το εφαρμοζόμενο φορτίο παράγει θερμότητα γρηγορότερα από ό,τι μπορεί να διαλυθεί, η μονάδα θα υπερθερμανθεί, διασπώντας το λάδι και οδηγώντας σε γρήγορη αστοχία, ακόμα κι αν τα μηχανικά εξαρτήματα είναι αρκετά ισχυρά για να χειριστούν τη ροπή στρέψης.

Ε5: Πώς τα υπερκρεμασμένα φορτία υποβαθμίζουν συγκεκριμένα ένα κιβώτιο ταχυτήτων τύπου ατέρμονα;
A5: Τα υπερκρεμασμένα φορτία εφαρμόζουν μια ροπή κάμψης στον άξονα εξόδου. Αυτή η δύναμη ασκείται από τα ρουλεμάν του άξονα εξόδου. Το υπερβολικό OHL προκαλεί πρόωρη κόπωση του ρουλεμάν (βραίνισμα, ξεφλούδισμα). Επίσης, εκτρέπει ελαφρά τον άξονα, γεγονός που δεν ευθυγραμμίζει το ακριβές πλέγμα μεταξύ του ατέρμονα και του τροχού. Αυτή η κακή ευθυγράμμιση συγκεντρώνει το φορτίο στο ένα άκρο του δοντιού, προκαλώντας τοπικά σκασίματα και φθορά, αυξάνοντας την οπισθοδρόμηση και δημιουργώντας θόρυβο και κραδασμούς. Υπονομεύει αποτελεσματικά την προσεκτικά σχεδιασμένη κατανομή φορτίου του σετ ταχυτήτων.

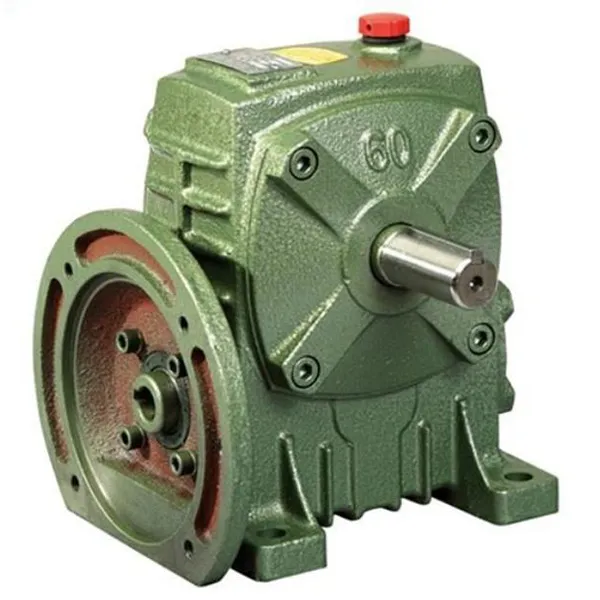

Κιβώτιο ταχυτήτων Raydafon Technology Worm: Βασικές παράμετροι σχεδίασης για ανθεκτικότητα φορτίου
