Ποια είναι τα βασικά χαρακτηριστικά ενός εργαλείου υψηλής ακρίβειας;

Στη σύγχρονη μηχανολογία, τα γρανάζια υψηλής ακρίβειας είναι οι αφανείς ήρωες που επιτρέπουν τα πάντα, από μεταδόσεις αυτοκινήτου και βιομηχανικά ρομπότ μέχρι ενεργοποιητές αεροδιαστημικής και στροβιλομηχανές υψηλής ταχύτητας. Αλλά τι ακριβώς διακρίνει ένα υψηλόγρανάζι ακριβείαςαπό ένα τυπικό εργαλείο; Τα βασικά χαρακτηριστικά δεν αφορούν μόνο τις αυστηρές ανοχές διαστάσεων. Περιλαμβάνουν ένα ολιστικό σύνολο παραμέτρων που καθορίζουν την απόδοση, την αντοχή και την αποδοτικότητα του εργαλείου. Αυτά περιλαμβάνουν την ακρίβεια των δοντιών του γραναζιού (προφίλ, έλικα και βήμα), την ποιότητα του φινιρίσματος της επιφάνειας, την ομοκεντρικότητα, τη σύνθεση υλικού, τη θερμική επεξεργασία και τα χαρακτηριστικά θορύβου. Στη Raydafon Technology Group Co., Limited, το εργοστάσιό μας κατασκευάζει high-end Precision Gear για πάνω από δύο δεκαετίες και έχουμε αναπτύξει ένα ολοκληρωμένο πλαίσιο ποιότητας που διασφαλίζει ότι τα γρανάζια μας πληρούν τα πιο απαιτητικά διεθνή πρότυπα, συμπεριλαμβανομένων των ISO 1328 και AGMA 2000. Αυτό το άρθρο παρέχει μια βαθιά τεχνική εξήγηση στα βασικά χαρακτηριστικά που καθορίζουν το καθένα μετρηθεί.

Αλλά η ακρίβεια δεν είναι μόνο να συναντάς ένα σύνολο αριθμών. Πρόκειται για την παροχή προβλέψιμων επιδόσεων υπό πραγματικές συνθήκες λειτουργίας. Ένα γρανάζι υψηλής ακρίβειας πρέπει να διατηρεί την ακρίβειά του κάτω από ποικίλα φορτία, θερμοκρασίες και ταχύτητες, ελαχιστοποιώντας ταυτόχρονα τον θόρυβο, τους κραδασμούς και τη φθορά. Αυτό απαιτεί προσεκτική προσοχή στην επιλογή υλικού, στις διαδικασίες κατασκευής (hobbing, διαμόρφωση, λείανση και περιτύλιξη) και επιθεώρηση ποιοτικού ελέγχου χρησιμοποιώντας προηγμένο μετρολογικό εξοπλισμό, όπως κέντρα μέτρησης εργαλείων και μηχανές μέτρησης συντεταγμένων. Επιπλέον, τα γρανάζια υψηλής ακρίβειας χαρακτηρίζονται από την ικανότητά τους να επιτυγχάνουν υψηλό βαθμό σύζευξης, εξασφαλίζοντας ομαλή και ομοιόμορφη μετάδοση ισχύος με ελάχιστη αντίδραση. Σε αυτόν τον αναλυτικό οδηγό, θα αναλύσουμε κάθε βασικό χαρακτηριστικό, θα παρέχουμε λεπτομερείς τεχνικές προδιαγραφές και θα μοιραστούμε τις βέλτιστες πρακτικές επιλογής και συντήρησης από την εκτεταμένη εμπειρία του εργοστασίου μας. Είτε είστε μηχανικός σχεδιασμού, ειδικός προμηθειών ή διευθυντής συντήρησης, αυτό το άρθρο θα σας εξοπλίσει με τη γνώση να αξιολογείτε και να επιλέγετε γρανάζια υψηλής ακρίβειας με σιγουριά.

Πίνακας περιεχομένων

• 1. Γιατί η ακρίβεια των δοντιών γραναζιών είναι το πιο κρίσιμο χαρακτηριστικό;
• 2. Πώς επηρεάζει η ποιότητα του φινιρίσματος της επιφάνειας την απόδοση του γραναζιού;
• 3. Τι ρόλο παίζουν το υλικό και η θερμική επεξεργασία στην ακρίβεια του γραναζιού;
• 4. Ποιες είναι οι βασικές τεχνικές προδιαγραφές του εργαλείου ακριβείας μας;
• Συχνές Ερωτήσεις (FAQ)
• Συμπέρασμα και Διαβούλευση για την επιλογή ταχυτήτων

Γιατί είναι η ακρίβεια του δοντιού γραναζιού το πιο κρίσιμο χαρακτηριστικό;

Η ακρίβεια των δοντιών του γραναζιού είναι ο ακρογωνιαίος λίθος της απόδοσης γραναζιών υψηλής ακρίβειας. Περιλαμβάνει τρία αλληλένδετα στοιχεία: ακρίβεια προφίλ (το σχήμα του πλευρικού δοντιού), ακρίβεια έλικας (η ευθυγράμμιση του δοντιού κατά μήκος του άξονα του γραναζιού) και ακρίβεια βήματος (η απόσταση μεταξύ των γειτονικών δοντιών). Αυτές οι παράμετροι καθορίζουν πόσο ομαλά πλέκει το γρανάζι με το ζευγάρωμα του, πόσο ομοιόμορφα κατανέμεται το φορτίο στην επιφάνεια του δοντιού και πόση αντίδραση και δόνηση δημιουργούνται κατά τη λειτουργία. Σε ένα γρανάζι υψηλής ακρίβειας, αυτές οι ακρίβειες συνήθως διατηρούνται σε αυστηρές ανοχές—συχνά εντός του ISO 1328 βαθμού 5 ή καλύτερου, που μεταφράζεται σε αποκλίσεις προφίλ μικρότερες από 5 μικρόμετρα για γρανάζια με διάμετρο έως 200 mm. Το εργοστάσιό μας στη Raydafon έχει επενδύσει σε μηχανήματα λείανσης υψηλής τεχνολογίας από εταιρείες όπως η Reishauer και η Kapp, επιτρέποντάς μας να επιτύχουμε σταθερή ακρίβεια δοντιών εντός αυτών των ορίων.

Βασικές πτυχές της ακρίβειας των δοντιών του γραναζιού και η σημασία τους:

• Ακρίβεια προφίλ (involute φόρμα):Το προφίλ του δοντιού πρέπει να ταιριάζει στενά με τη θεωρητική καμπύλη περιέλιξης για να διασφαλίζεται σταθερός λόγος ταχύτητας και να ελαχιστοποιείται η τριβή ολίσθησης. Τα σφάλματα προφίλ προκαλούν ανομοιόμορφη κατανομή φορτίου, οδηγώντας σε τοπική υψηλή καταπόνηση και πρόωρη φθορά των δοντιών. Το Precision Gear μας ελέγχεται χρησιμοποιώντας ένα κέντρο μέτρησης γραναζιών (GMC) που αξιολογεί την απόκλιση προφίλ (f fα) και το συνολικό σφάλμα προφίλ (Fα) σύμφωνα με το DIN 3962.
• Ακρίβεια έλικα (απαγωγή και ευθυγράμμιση):Η γωνία της έλικας πρέπει να είναι σταθερή σε όλο το πλάτος της πρόσοψης του γραναζιού. Τα σφάλματα έλικας προκαλούν τη συγκέντρωση του φορτίου στο ένα άκρο του δοντιού, με αποτέλεσμα τη φόρτωση των άκρων, τη διάτρηση και την πρώιμη αστοχία. Η διαδικασία κατασκευής μας χρησιμοποιεί λείανση CNC με συνεχή έλεγχο διαδρομής για την επίτευξη αποκλίσεων έλικας (f fβ) μικρότερες από 3 μικρόμετρα.
• Ακρίβεια βήματος (απόσταση μεταξύ των δοντιών):Η ομοιόμορφη απόσταση του βήματος διασφαλίζει ότι το γρανάζι περιστρέφεται ομαλά χωρίς κυκλικές διακυμάνσεις στη γωνιακή ταχύτητα. Τα σφάλματα βήματος μπορεί να προκαλέσουν σφάλμα μετάδοσης, οδηγώντας σε θόρυβο και κραδασμούς. Η διαδικασία επιθεώρησής μας μετρά την απόκλιση ενός βήματος (f pt) και το συνολικό συσσωρευμένο σφάλμα βήματος (F p) για να διασφαλίσει ότι εμπίπτουν στις προδιαγραφές της κατηγορίας AGMA 12.
• Διαρροή και ομόκεντρο:Ο άξονας του γραναζιού πρέπει να είναι ακριβώς ομόκεντρος με τον κύκλο βήματος του. Η διαρροή προκαλεί ταλάντωση του γραναζιού καθώς περιστρέφεται, προκαλώντας περιοδικά φορτία κραδασμών και μειώνοντας την αποτελεσματική διάρκεια ζωής του γραναζιού και των ρουλεμάν. Το Precision Gear μας είναι ισορροπημένο σε βαθμό ISO 1940 G2.5, εξασφαλίζοντας ελάχιστη εξάντληση.

Για να δείξετε τη σημασία της ακρίβειας των δοντιών, σκεφτείτε ένα κιβώτιο ταχυτήτων σε ένα βιομηχανικό ρομπότ όπου η ακριβής τοποθέτηση είναι κρίσιμη. Ένα γρανάζι με απόκλιση προφίλ 10 μικρομέτρων μπορεί να προκαλέσει σφάλμα θέσης αρκετών δευτερολέπτων τόξου, το οποίο συσσωρεύεται σε πολλαπλά στάδια μετάδοσης και επηρεάζει την επαναληψιμότητα του ρομπότ. Χρησιμοποιώντας το Precision Gear μας με αποκλίσεις προφίλ κάτω των 4 μικρομέτρων, οι κατασκευαστές ρομπότ μπορούν να επιτύχουν ακρίβεια τοποθέτησης +/- 0,01 μοιρών, επιτρέποντας εργασίες συναρμολόγησης υψηλής ακρίβειας. Παρομοίως, στα κιβώτια ταχυτήτων αυτοκινήτων, η βελτιωμένη ακρίβεια των δοντιών μειώνει τον θόρυβο της ταχύτητας και αυξάνει την απόδοση της μεταφοράς ροπής, συμβάλλοντας στην καλύτερη οικονομία καυσίμου και ένα πιο ήσυχο περιβάλλον καμπίνας.

Το εργοστάσιό μας χρησιμοποιεί ένα αυστηρό σύστημα στατιστικού ελέγχου διεργασιών (SPC) για την παρακολούθηση της ακρίβειας των δοντιών σε όλη την παραγωγή. Κάθε ταχύτητα ελέγχεται σε ένα κέντρο μέτρησης ταχυτήτων Klingelnberg P 65, το οποίο παρέχει μια ολοκληρωμένη αναφορά όλων των σχετικών παραμέτρων ακρίβειας. Διατηρούμε μια βάση δεδομένων με πάνω από 10.000 αρχεία επιθεώρησης εργαλείων, επιτρέποντάς μας να βελτιστοποιούμε συνεχώς τις διαδικασίες λείανσης και να διατηρούμε τη συνέπεια. Για πελάτες που απαιτούν τα υψηλότερα επίπεδα ακρίβειας (βαθμός ISO 3 ή 4), προσφέρουμε περιτύλιξη και υπερ-φινίρισμα ως συμπληρωματική υπηρεσία, η οποία μπορεί να μειώσει την τραχύτητα της επιφάνειας στα 0,1 μικρόμετρα Ra ενώ παράλληλα βελτιώνει περαιτέρω την ακρίβεια του προφίλ. Αυτή η προσοχή στην ακρίβεια των δοντιών του γραναζιού είναι αυτό που ξεχωρίζει το Precision Gear από τις τυπικές επιλογές.

Πώς επηρεάζει η ποιότητα του φινιρίσματος επιφάνειας την απόδοση του γραναζιού;

Το φινίρισμα της επιφάνειας είναι συχνά ένα χαρακτηριστικό που παραβλέπεται, αλλά επηρεάζει βαθιά την απόδοση, τη διάρκεια ζωής και την απόδοση ενός γραναζιού υψηλής ακρίβειας. Η επιφανειακή υφή των πλευρών των δοντιών επηρεάζει την τριβή, τη φθορά, τη συγκράτηση του λιπαντικού φιλμ και την έναρξη ρωγμών μικροβήματος και κόπωσης. Σε ένα γρανάζι υψηλής ακρίβειας, το φινίρισμα της επιφάνειας τυπικά καθορίζεται ως παράμετρος τραχύτητας επιφάνειας (Ra, Rz ή Rq) και επιτυγχάνεται μέσω διεργασιών όπως λείανση, λείανση και υπερ-φινίρισμα. Το εργοστάσιό μας επιτυγχάνει μέση τραχύτητα επιφάνειας (Ra) από 0,2 έως 0,4 μικρόμετρα στο Precision Gear, η οποία είναι σημαντικά πιο λεία από τα 0,8 έως 1,2 μικρόμετρα που είναι τυπικά για τα συμβατικά γρανάζια. Αυτή η απαλότητα μειώνει την τριβή έως και 30 τοις εκατό, βελτιώνει τη συγκράτηση της λίπανσης και μειώνει τη θερμοκρασία λειτουργίας του κιβωτίου ταχυτήτων.

Βασικές επιδράσεις του φινιρίσματος επιφάνειας στην απόδοση του γραναζιού:

• Τριβή και αποτελεσματικότητα:Μια πιο λεία επιφάνεια μειώνει τον συντελεστή τριβής μεταξύ των δικτυωμένων δοντιών, μειώνοντας τις απώλειες ισχύος λόγω της επαφής ολίσθησης. Αυτό είναι ιδιαίτερα σημαντικό σε γρανάζια υψηλής ταχύτητας, όπου οι απώλειες λόγω τριβής μπορούν να αντιπροσωπεύουν σημαντικό μέρος της συνολικής απώλειας ισχύος. Τα γρανάζια ακριβείας μας με Ra 0,2 μικρόμετρα επιδεικνύουν μείωση τριβής 25-35 τοις εκατό σε σύγκριση με γρανάζια με Ra 0,8 μικρόμετρα.
• Αντοχή στη φθορά:Οι λείες επιφάνειες έχουν λιγότερες αλοιφές (μικροσκοπικές κορυφές) που μπορούν να σπάσουν και να λειτουργήσουν ως λειαντικά σωματίδια, προκαλώντας φθορά τριών σωμάτων. Επιπλέον, μια πιο λεία επιφάνεια συγκρατεί καλύτερα το λιπαντικό φιλμ, αποτρέποντας την επαφή μετάλλου με μέταλλο και παρατείνοντας τη διάρκεια ζωής του γραναζιού. Στις δοκιμές ταχείας φθοράς μας, το Precision Gear μας έδειξε 50 τοις εκατό λιγότερη απώλεια βάρους από τις τυπικές ταχύτητες μετά από 10 εκατομμύρια κύκλους.
• Ικανότητα μεταφοράς φορτίου:Το φινίρισμα της επιφάνειας επηρεάζει το πάχος του φιλμ λαδιού στην ελαστοϋδροδυναμική (EHL) λίπανση. Μια πιο λεία επιφάνεια επιτρέπει να σχηματιστεί ένα παχύτερο φιλμ, αυξάνοντας την ικανότητα μεταφοράς φορτίου της επαφής του δοντιού του γραναζιού. Αυτό ποσοτικοποιείται από την αναλογία λάμδα (λ), όπου μια υψηλότερη τιμή υποδηλώνει καλύτερο διαχωρισμό των επιφανειών. Το Precision Gear μας επιτυγχάνει αναλογία λ 2,0 ή υψηλότερη, σε σύγκριση με 1,2 για τα συμβατικά γρανάζια.
• Θόρυβος και κραδασμοί:Η τραχύτητα της επιφάνειας δημιουργεί δυνάμεις διέγερσης κατά τη διάρκεια του δικτυώματος, οι οποίες μπορούν να συμβάλουν στο κλαψούρισμα του κιβωτίου ταχυτήτων και στο θόρυβο κροτάλισμα. Μειώνοντας την τραχύτητα της επιφάνειας, μειώνουμε το πλάτος αυτών των δυνάμεων διέγερσης, με αποτέλεσμα την πιο αθόρυβη λειτουργία. Σε μια δοκιμή με πανομοιότυπα κιβώτια ταχυτήτων, το Precision Gear μας παρήγαγε επίπεδο θορύβου 8 dB χαμηλότερο από μια τυπική σχέση στις 3.000 rpm.

Ένα πρακτικό παράδειγμα από τη βιομηχανία ανεμογεννητριών υπογραμμίζει τη σημασία του φινιρίσματος της επιφάνειας. Τα κιβώτια ταχυτήτων ανεμογεννητριών λειτουργούν με υψηλή ροπή και υπόκεινται σε κυμαινόμενα φορτία, γεγονός που τα καθιστά επιρρεπή σε μικροκοψίματα, τα οποία εκκινούνται σε ατέλειες επιφάνειας. Ένας μεγάλος κατασκευαστής ανεμογεννητριών άλλαξε στο Precision Gear μας με μια υπερ-τελική επιφάνεια (Ra 0,15 μικρόμετρα) και παρατήρησε 60 τοις εκατό μείωση στο micropitting μετά από δύο χρόνια λειτουργίας, διπλασιάζοντας ουσιαστικά το διάστημα επισκευής του κιβωτίου ταχυτήτων από 5 σε 10 χρόνια. Αυτό δείχνει ότι η επένδυση σε ένα ανώτερο φινίρισμα επιφάνειας μπορεί να αποφέρει σημαντική λειτουργική εξοικονόμηση.

Το εργοστάσιό μας στοRaydafon Technology Group Co., Limitedχρησιμοποιεί έναν συνδυασμό λείανσης και λείανσης με δύναμη για να επιτύχει το επιθυμητό φινίρισμα επιφάνειας. Η διαδικασία λείανσης ισχύος χρησιμοποιεί έναν υαλοποιημένο τροχό λείανσης με ακριβή έλεγχο του ρυθμού τροφοδοσίας και της ταλάντωσης, δημιουργώντας ένα σχέδιο διασταύρωσης που είναι βέλτιστο για τη συγκράτηση του λιπαντικού. Προσφέρουμε επίσης μια διαδικασία μικρο-κοψίματος για εφαρμογές που απαιτούν υψηλή αντοχή στο ξεφλούδισμα, η οποία δημιουργεί ένα συμπιεστικό στρώμα υπολειπόμενης τάσης στην επιφάνεια του δοντιού διατηρώντας παράλληλα ένα λείο φινίρισμα. Το εργαστήριο μετρολογίας μας είναι εξοπλισμένο με συμβολόμετρο λευκού φωτός που μετρά την τραχύτητα της επιφάνειας με ανάλυση νανομέτρων, διασφαλίζοντας ότι κάθε Precision Gear πληροί τα καθορισμένα πρότυπα ποιότητας επιφάνειας. Αυτή η δέσμευση για ποιότητα φινιρίσματος επιφάνειας είναι ένας άλλος βασικός παράγοντας που διακρίνει το Precision Gear μας από τα τυπικά εμπορικά γρανάζια.

Τι ρόλο παίζουν η επεξεργασία υλικού και θερμικής επεξεργασίας στην ακρίβεια του γραναζιού;

Η διαδικασία επιλογής υλικού και θερμικής επεξεργασίας είναι θεμελιώδεις για την επίτευξη και τη διατήρηση της ακρίβειας ενός εξοπλισμού υψηλής ακρίβειας. Ακόμη και η πιο ακριβής κατεργασία θα έχει ως αποτέλεσμα ένα γρανάζι που χάνει την ακρίβειά του εάν το υλικό παραμορφωθεί κατά τη θερμική επεξεργασία ή εάν το υλικό δεν έχει την απαραίτητη αντοχή σε κόπωση και αντοχή στη φθορά. Τα γρανάζια υψηλής ακρίβειας κατασκευάζονται συνήθως από κραματοποιημένους χάλυβες όπως 20CrMnTi, 18CrNiMo7-6 ή AISI 8620, οι οποίοι παρέχουν καλή ισορροπία σκληρυνσιμότητας, σκληρότητας και μηχανικής κατεργασίας. Η διαδικασία θερμικής επεξεργασίας —συνήθως ενανθράκωση, απόσβεση και σκλήρυνση— ελέγχεται προσεκτικά για την επίτευξη σκληρής θήκης (58-62 HRC) για αντοχή στη φθορά, ενώ διατηρείται ένας σκληρός πυρήνας (30-35 HRC) για απορρόφηση κραδασμών. Στην Raydafon Technology Group Co., Limited, το εργοστάσιό μας έχει αναπτύξει μια ιδιόκτητη διαδικασία θερμικής επεξεργασίας που ελαχιστοποιεί την παραμόρφωση σε λιγότερο από 5 μικρόμετρα, διασφαλίζοντας ότι η ακρίβεια του γραναζιού διατηρείται μετά τη σκλήρυνση.

Βασικά χαρακτηριστικά υλικού και θερμικής επεξεργασίας του Precision Gear:

• Βάθος θήκης και προφίλ σκληρότητας:Το πραγματικό βάθος θήκης (ECD) για τα γρανάζια ακριβείας μας είναι συνήθως 0,8-1,2 mm για γρανάζια έως τη μονάδα 5, με σκληρότητα επιφάνειας 58-62 HRC. Η κλίση σκληρότητας ελέγχεται προσεκτικά για να διασφαλιστεί η ομαλή μετάβαση από το περίβλημα στον πυρήνα, αποτρέποντας το θρυμματισμό ή το ξεφλούδισμα του επιφανειακού στρώματος.
• Βασική δύναμη και σκληρότητα:Το υλικό του πυρήνα πρέπει να έχει επαρκή σκληρότητα για να αντέχει τα κρουστικά φορτία χωρίς θραύση. Η σκληρότητα του πυρήνα μας διατηρείται στα 30-35 HRC, παρέχοντας έναν καλό συνδυασμό αντοχής και ολκιμότητας. Η αντοχή σε εφελκυσμό του πυρήνα είναι συνήθως 900-1100 MPa, επιτρέποντας στο γρανάζι να αντέχει υπερφορτώσεις χωρίς καταστροφική αστοχία.
• Μέγεθος κόκκου και μικροδομή:Μια λεπτή, ομοιογενής δομή κόκκων είναι απαραίτητη για σταθερές ιδιότητες υλικού και προβλέψιμη απόκριση θερμικής επεξεργασίας. Ο χάλυβας μας προέρχεται από πιστοποιημένα εργοστάσια με αυστηρό έλεγχο μεγέθους κόκκων (ASTM 8 ή λεπτότερο). Η τελική μικροδομή μετά τη θερμική επεξεργασία είναι ο σκληρυμένος μαρτενσίτης με ένα μικρό ποσοστό κατακρατημένου ωστενίτη (λιγότερο από 5 τοις εκατό), εξασφαλίζοντας υψηλή αντοχή στην κόπωση και σταθερότητα.
• Έλεγχος παραμόρφωσης:Η θερμική επεξεργασία προκαλεί αναπόφευκτα κάποια παραμόρφωση, η οποία μπορεί να επηρεάσει την ακρίβεια του εργαλείου. Το εργοστάσιό μας χρησιμοποιεί έναν συνδυασμό σβέσης με πίεση, σκλήρυνσης στερέωσης και σκληρής περιστροφής για να αντισταθμίσει αυτήν την παραμόρφωση. Εκτελούμε επίσης μια λειτουργία ευθυγράμμισης σε άξονες γραναζιών για να εξασφαλίσουμε ομοκεντρικότητα εντός 0,01 mm.

Μια μελέτη περίπτωσης από τον αεροδιαστημικό τομέα απεικονίζει τον αντίκτυπο του υλικού και της θερμικής επεξεργασίας στην ακρίβεια των εργαλείων. Ένας κατασκευαστής συστημάτων ενεργοποίησης αεροσκαφών απαιτούσε γρανάζια που θα μπορούσαν να λειτουργήσουν στους 150°C με υψηλή αξιοπιστία. Τα στάνταρ γρανάζια με ενανθράκωση παρουσίασαν απώλεια ακρίβειας λόγω αλλαγών διαστάσεων που προκαλούνται από σκλήρυνση σε υψηλές θερμοκρασίες. Αναπτύξαμε μια διαδικασία θερμικής επεξεργασίας κενού για το Precision Gear που περιελάμβανε έναν πολλαπλό κύκλο σκλήρυνσης για τη σταθεροποίηση του συγκρατημένου ωστενίτη, διασφαλίζοντας ότι ο εξοπλισμός διατήρησε την ακρίβειά του ακόμη και μετά από 1.000 ώρες λειτουργίας στους 150°C. Αυτή η λύση επέτρεψε στον πελάτη να επιτύχει την απαιτούμενη διάρκεια ζωής χωρίς συμβιβασμούς στην απόδοση.

Το εργοστάσιό μας χρησιμοποιεί ένα ολοκληρωμένο πρόγραμμα ποιοτικού ελέγχου για υλικά και θερμική επεξεργασία. Κάθε παρτίδα χάλυβα ελέγχεται για χημική σύνθεση χρησιμοποιώντας ένα οπτικό φασματόμετρο εκπομπής και εκτελούμε δοκιμές τελικής σβέσης Jominy για να επαληθεύσουμε τη σκληρυνσιμότητα. Κατά τη θερμική επεξεργασία, χρησιμοποιούμε θερμοστοιχεία προσαρτημένα στο γρανάζι για να παρακολουθούμε το προφίλ θερμοκρασίας σε πραγματικό χρόνο, διασφαλίζοντας ότι το γρανάζι θερμαίνεται και ψύχεται με τον σωστό ρυθμό. Μετά τη θερμική επεξεργασία, εκτελούμε μια δοκιμή σκληρότητας σε κάθε εργαλείο χρησιμοποιώντας έναν ελεγκτή Rockwell και παίρνουμε ένα εργαλείο από κάθε παρτίδα για μικροδομική εξέταση. Αυτή η σχολαστική προσέγγιση για το υλικό και τη θερμική επεξεργασία διασφαλίζει ότι το Precision Gear όχι μόνο πληροί την καθορισμένη σκληρότητα και αντοχή, αλλά διατηρεί επίσης την ακρίβειά του κατά τη διάρκεια ζωής του. Για πελάτες με συγκεκριμένες απαιτήσεις, μπορούμε επίσης να παρέχουμε εξειδικευμένες επιστρώσεις όπως DLC (άνθρακας που μοιάζει με διαμάντι) ή νιτρίωση για περαιτέρω ενίσχυση της σκληρότητας της επιφάνειας και μείωση της τριβής.

Ποιες είναι οι βασικές τεχνικές προδιαγραφές του εργαλείου ακριβείας μας;

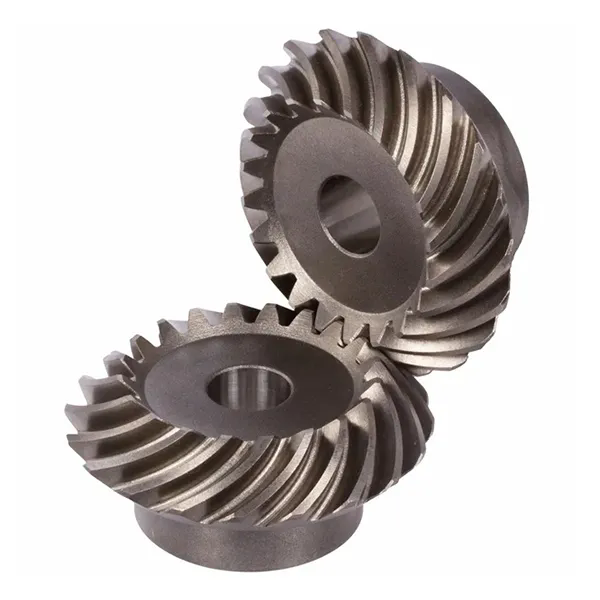

Η Raydafon Technology Group Co., Limited κατασκευάζει μια ολοκληρωμένη σειρά γραναζιών υψηλής ακρίβειας για διάφορες βιομηχανικές εφαρμογές, συμπεριλαμβανομένων των αυτοκινήτων, της αεροδιαστημικής, της ρομποτικής και της μετάδοσης ισχύος. Η σειρά προϊόντων μας περιλαμβάνει γρανάζια οδοντωτών, ελικοειδή, λοξότμητα και πλανητικά γρανάζια, διαθέσιμα σε μεγέθη από μονάδα 0,5 έως μονάδα 10, με διάμετρο έως 800 mm. Όλα τα προϊόντα μας Precision Gear κατασκευάζονται σύμφωνα με τα πρότυπα ISO 9001 και IATF 16949 και πληρούμε τις απαιτήσεις των ISO 1328, AGMA 2000 και DIN 3962. Ο παρακάτω πίνακας συνοψίζει τις βασικές τεχνικές προδιαγραφές για τις πιο δημοφιλείς διαμορφώσεις Precision Gear. Το εργοστάσιό μας μπορεί επίσης να παράγει προσαρμοσμένα γρανάζια με συγκεκριμένες τροποποιήσεις, όπως στέμμα προφίλ, ανάγλυφο άκρου και ανάγλυφο ριζών, για να βελτιστοποιήσει το πλέγμα των γραναζιών για την εφαρμογή σας.

Εκτός από τις τυπικές προδιαγραφές, το εργοστάσιό μας προσφέρει πολλές προαιρετικές βελτιώσεις για περαιτέρω βελτίωση της απόδοσης των ταχυτήτων. Αυτές περιλαμβάνουν μια γυαλιστερή επιφάνεια με υψηλή στιλπνότητα (Ra < 0,1μm) για εφαρμογές εξαιρετικά χαμηλής τριβής, μια επίστρωση νικελίου ή ηλεκτρικού νικελίου για αντοχή στη διάβρωση και μια λιπαντική επίστρωση ξηρού φιλμ για χρήση σε περιβάλλοντα κενού. Για εφαρμογές υψηλής ταχύτητας, προσφέρουμε δυναμική εξισορρόπηση κατά ISO 1940 βαθμού G1, και για εφαρμογές υψηλής ροπής, παρέχουμε ρίψη βολής για αύξηση της αντοχής στην κόπωση της ρίζας των δοντιών έως και 30 τοις εκατό.

Η διαδικασία διασφάλισης ποιότητας για κάθε εργαλείο ακριβείας περιλαμβάνει 100 τοις εκατό επιθεώρηση κρίσιμων διαστάσεων χρησιμοποιώντας μια μηχανή μέτρησης συντεταγμένων τελευταίας τεχνολογίας (CMM). Πραγματοποιούμε επίσης μια δοκιμή ήχου γραναζιών σε ειδικό πάγκο δοκιμών για τη μέτρηση των χαρακτηριστικών θορύβου και κραδασμών του πλέγματος γραναζιών. Για πελάτες με συγκεκριμένες απαιτήσεις, μπορούμε να παρέχουμε μια πλήρη αναφορά επιθεώρησης που περιλαμβάνει: γραφήματα προφίλ δοντιών και έλικας, διαγράμματα απόκλισης βήματος, μετρήσεις τραχύτητας επιφάνειας, διαγράμματα προφίλ σκληρότητας και γράφημα ανάλυσης θορύβου. Αυτή η ολοκληρωμένη τεκμηρίωση διασφαλίζει ότι οι πελάτες μας έχουν πλήρη εμπιστοσύνη στην ποιότητα και την ακρίβεια των εργαλείων μας. Με τις εκτεταμένες κατασκευαστικές μας δυνατότητες και τον αυστηρό έλεγχο ποιότητας, το εργοστάσιό μας στη Raydafon Technology Group Co., Limited είναι ο αξιόπιστος συνεργάτης σας για γρανάζια υψηλής ακρίβειας.

Συχνές Ερωτήσεις (FAQ)

Ερώτηση 1: Ποια είναι η διαφορά μεταξύ ενός γραναζιού ακριβείας και ενός τυπικού γραναζιού;

Απάντηση: Η κύρια διαφορά έγκειται στο επίπεδο ακρίβειας και συνέπειας. Ένα γρανάζι ακριβείας κατασκευάζεται με αυστηρότερες ανοχές για το προφίλ των δοντιών, την έλικα, το βήμα και την ομόκεντρη, τυπικά ικανοποιώντας το ISO 1328 βαθμού 5 ή καλύτερο, ενώ ένα κανονικό γρανάζι μπορεί να επιτύχει μόνο βαθμό 7 ή 8. Τα γρανάζια ακριβείας έχουν επίσης ανώτερο φινίρισμα επιφάνειας (Ra < 0,4 μm για 1,2 μm είναι συχνά σε σύγκριση με . υλικά υψηλότερης ποιότητας με πιο εκλεπτυσμένες διαδικασίες θερμικής επεξεργασίας. Αυτές οι διαφορές έχουν ως αποτέλεσμα χαμηλότερο θόρυβο, υψηλότερη απόδοση και μεγαλύτερη διάρκεια ζωής σε απαιτητικές εφαρμογές. Στη Raydafon Technology Group Co., Limited, τα προϊόντα Precision Gear έχουν σχεδιαστεί για να πληρούν τις πιο αυστηρές απαιτήσεις απόδοσης σε βιομηχανίες όπως η αεροδιαστημική και η ρομποτική.

Ερώτηση 2: Πώς μετράτε την ακρίβεια ενός γραναζιού υψηλής ακρίβειας;

Απάντηση: Η ακρίβεια ενός γραναζιού υψηλής ακρίβειας μετράται χρησιμοποιώντας εξειδικευμένο μετρολογικό εξοπλισμό, όπως κέντρο μέτρησης εργαλείων (GMC) ή μηχανή μέτρησης συντεταγμένων (CMM) με λογισμικό επιθεώρησης εργαλείων. Αυτά τα μηχανήματα μετρούν βασικές παραμέτρους, συμπεριλαμβανομένης της απόκλισης προφίλ, της απόκλισης της έλικας, του σφάλματος βήματος και της εξόδου, παρέχοντας λεπτομερή γραφήματα και αριθμητικά δεδομένα. Στο εργοστάσιό μας, χρησιμοποιούμε κέντρο μέτρησης γραναζιών Klingelnberg P 65 για γρανάζια διαμέτρου έως 300 mm και Wenzel CMM για μεγαλύτερες ταχύτητες. Όλες οι μετρήσεις πραγματοποιούνται σε περιβάλλον ελεγχόμενης θερμοκρασίας (20°C +/- 0,5°C) για την εξάλειψη των επιπτώσεων της θερμικής διαστολής. Παρέχουμε μια ολοκληρωμένη έκθεση επιθεώρησης με κάθε εργαλείο, τεκμηριώνοντας τα επιτυγχανόμενα επίπεδα ακρίβειας.

Ερώτηση 3: Ποιο υλικό είναι καλύτερο για έναν εξοπλισμό υψηλής ακρίβειας;

Απάντηση: Το βέλτιστο υλικό εξαρτάται από τη συγκεκριμένη εφαρμογή, αλλά οι κοινές επιλογές περιλαμβάνουν 20CrMnTi, 18CrNiMo7-6 και AISI 8620. Αυτοί οι κραματοποιημένοι χάλυβες προσφέρουν καλή σκληρότητα και σκληρότητα. Για εφαρμογές που απαιτούν εξαιρετική αντοχή στη φθορά, μπορούμε επίσης να χρησιμοποιήσουμε χάλυβες νιτροποίησης όπως 42CrMo4. Το εργοστάσιό μας στη Raydafon Technology Group Co., Limited διενεργεί μια ενδελεχή ανάλυση των συνθηκών λειτουργίας (φορτίο, ταχύτητα, θερμοκρασία, λιπαντικό) για να προτείνει το καλύτερο υλικό για τον εξοπλισμό ακριβείας σας. Σε ορισμένες περιπτώσεις, προσφέρουμε επίσης ενανθράκωση θήκης σε συνδυασμό με τελική σκληρή λείανση για την επίτευξη της υψηλότερης δυνατής σκληρότητας (62 HRC) διατηρώντας παράλληλα τη σκληρότητα του πυρήνα.

Ερώτηση 4: Μπορεί να επισκευαστεί ένα γρανάζι υψηλής ακρίβειας εάν καταστραφεί;

Απάντηση: Σε πολλές περιπτώσεις, ένα κατεστραμμένο γρανάζι υψηλής ακρίβειας μπορεί να επισκευαστεί μέσω διεργασιών όπως λείανση γραναζιών, επαναπροφίλ επιφάνειας ή τοπική επισκευή συγκόλλησης που ακολουθείται από εκ νέου κατεργασία. Ωστόσο, η βιωσιμότητα της επισκευής εξαρτάται από την έκταση της ζημιάς και την υπολειπόμενη διάρκεια ζωής του εργαλείου. Το εργοστάσιό μας προσφέρει μια ολοκληρωμένη υπηρεσία επισκευής για προϊόντα Precision Gear, συμπεριλαμβανομένης της εκ νέου λείανσης, της διόρθωσης προφίλ δοντιών και της επίστρωσης επιφάνειας. Παρέχουμε επίσης μια αξιολόγηση δομικής ακεραιότητας για να προσδιορίσουμε εάν ο εξοπλισμός μπορεί να επιστραφεί με ασφάλεια σε λειτουργία. Σε ορισμένες περιπτώσεις, μπορεί να είναι πιο οικονομικό να αντικαταστήσετε το γρανάζι με ένα νέο και μπορούμε να σας συμβουλεύσουμε για την καλύτερη πορεία δράσης με βάση την αξιολόγησή μας.

Ερώτηση 5: Τι χρόνο παράδοσης μπορώ να περιμένω για μια προσαρμοσμένη παραγγελία ταχυτήτων υψηλής ακρίβειας;

Απάντηση: Ο χρόνος παράδοσης για έναν προσαρμοσμένο εξοπλισμό υψηλής ακρίβειας εξαρτάται από την πολυπλοκότητα, το υλικό, τις απαιτήσεις θερμικής επεξεργασίας και την ποσότητα του εργαλείου. Για τυπικές μονάδες και υλικά, το εργοστάσιό μας προσφέρει συνήθως χρόνο παράδοσης από 6 έως 8 εβδομάδες για μικρές ποσότητες (1-10 τεμάχια). Για μεγαλύτερες ποσότητες ή πιο σύνθετες προδιαγραφές (π.χ., βαθμού εξαιρετικά ακριβείας 3-4, ειδικές επιστρώσεις), ο χρόνος παράδοσης μπορεί να επεκταθεί σε 10-12 εβδομάδες. Παρέχουμε γρήγορες επιλογές κατασκευής για επείγοντα έργα. Στη Raydafon Technology Group Co., Limited, διατηρούμε ένα ευέλικτο χρονοδιάγραμμα παραγωγής και μπορούμε να παρέχουμε ακριβή εκτίμηση χρόνου παράδοσης μετά τη λήψη των λεπτομερών προδιαγραφών του εξοπλισμού σας. Προσφέρουμε επίσης μια συμβουλευτική υπηρεσία σχεδιασμού για τη βελτιστοποίηση του εξοπλισμού σας για κατασκευασσιμότητα και μειωμένο χρόνο παράδοσης.

Συμπέρασμα: Precision Gear – The Foundation of Reliable Power Transmission

Τα γρανάζια υψηλής ακρίβειας διακρίνονται από έναν συνδυασμό βασικών χαρακτηριστικών: εξαιρετική ακρίβεια δοντιών (προφίλ, έλικα και βήμα), ανώτερο φινίρισμα επιφάνειας, προσεκτικά επιλεγμένα υλικά με βελτιστοποιημένη θερμική επεξεργασία και αυστηρός ποιοτικός έλεγχος. Αυτά τα χαρακτηριστικά συνεργάζονται για να προσφέρουν χαμηλό θόρυβο, υψηλή απόδοση, μεγάλη διάρκεια ζωής και αξιόπιστη μετάδοση ισχύος στις πιο απαιτητικές εφαρμογές. Στην Raydafon Technology Group Co., Limited, το εργοστάσιό μας έχει κατακτήσει την τέχνη και την επιστήμη της κατασκευής γραναζιών υψηλής ακρίβειας, αξιοποιώντας εξοπλισμό τελευταίας τεχνολογίας, προηγμένη μετρολογία και δέσμευση για συνεχή βελτίωση. Η εκτεταμένη γκάμα προϊόντων, οι δυνατότητες προσαρμογής και η αποκλειστική τεχνική υποστήριξη μας καθιστούν έναν αξιόπιστο συνεργάτη για λύσεις εξοπλισμού σε διάφορους κλάδους.

Αναζητάτε έναν εξοπλισμό υψηλής ακρίβειας που να ανταποκρίνεται στις ακριβείς απαιτήσεις απόδοσης σας;Επικοινωνήστε σήμερα με την Raydafon Technology Group Co., Limitedγια μια ολοκληρωμένη διαβούλευση με τον εξοπλισμό. Παρέχετε τις προδιαγραφές του εξοπλισμού σας και τις συνθήκες λειτουργίας και η ομάδα μηχανικών μας θα σχεδιάσει και θα κατασκευάσει έναν εξοπλισμό ακριβείας που θα υπερβαίνει τις προσδοκίες σας. Προσφέρουμε δωρεάν ανάλυση σχεδίασης εργαλείων, ανταγωνιστικές τιμές και γρήγορη παράδοση σε οποιαδήποτε τοποθεσία.Ζητήστε τη δωρεάν συμβουλή σας για τον εξοπλισμό ακριβείας τώρα από την Raydafon Technology Group Co., Limited και ζήστε την ποιότητα και την αξιοπιστία των λύσεων Precision Gear.
